2022 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

367
5
5-5. Používání podpůrných jízdních systémů
Jízda
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
Funkce RCTA není určena pro detekci ná-
sledujících typů voz idel a/nebo objektů.
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory de-
tekovat z důvodu překážek
●Svodidla, zdi, zna čky, zaparkovaná vo- zidla a podobné nehybné předměty*
●Malé motocykly, jíz dní kola, chodci atd.*
●Vozidla pohybující se daleko od vaše-ho vozidla
●Vozidla blížící se z parkovacích míst vedle vašeho vozidla*
●Vzdálenost mezi vaším vozidlem a druhým vozidlem krátká*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Situace, ve kterých nemusí systém fungovat správně
Funkce RCTA nemusí detekovat vozidla
správně v následujících situacích:
●Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol- ní oblasti.
●Když bláto, sníh, led, nálepka atd. překrývá senzor nebo okolní oblast na
zadním nárazníku.
●Když jedete po povrchu vozovky, kte- rý je mokrý se stojící vodou při špat-
ném počasí, jako je hustý déšť,
sněžení nebo mlha.
●Když se přibližuje ví ce vozidel, mezi
nimiž je pouze malá mezera.
●Když se vozidlo blíží vysokou rychlostí.
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh.
●Když couváte na svahu s prudkou
změnou stoupání.
●Když couváte z parkovacího místa
v ostrém úhlu.
●Když táhnete přívěs.
●Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Pokud bylo upraveno odpružení nebo jsou namontovány pneumatiky jiných
než předepsaných rozměrů.
●Pokud je předek vozidla zvednut nebo
snížen z důvodu převáženého nákladu.

3685-5. Používání podpůrných jízdních systémů
●Když zatáčíte při couvání.
●Když vozidlo zatočí do detekované oblasti.
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
Případy, kdy funkce RCTA neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit za násle dujících podmínek:
●Když je parkovací místo naproti ulici
a po ulici jezdí vozidla.
●Když je vzdálenost mezi vaším vozi- dlem a kovovými obje kty, např. svodi-
dlem, zdí, dopravní značkou nebo
zaparkovaným vozidlem, které mohou odrážet elektrické vlny, krátká.
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž- né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh.
●Když nějaké vozidlo m íjí vaše vozidlo
po straně.
●Když detekova né vozidlo zatočí, jak-
mile se přiblíží k vozidlu.
●Když jsou poblíž vašeho vozidla otá- čející se objekty, např. ventilátory kli-
matizační jednotky.
●Když je směrem k zadnímu nárazníku
vylita nebo vystříkn uta voda, např.
z rozstřikovače.
●Pohybující se objekty (vlajky, výfukové
plyny, velké kapky deště nebo sněho- vé vločky, dešťová voda na povrchu
vozovky atd.).
●Když je vzdálenost mezi vaším vozi-
dlem a svodidlem, z dí atd., které se
dostanou do oblasti d etekce, krátká.
●Rošty a žlaby.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Pokud bylo upraveno odpružení nebo
jsou namontovány pneumatiky jiných
než předepsaných rozměrů.
●Pokud je předek vozidla zvednut nebo
snížen z důvodu převáženého nákladu.

369
5
5-5. Používání podpůrných jízdních systémů
Jízda
■Umístění a typy senzorů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
■Zobrazení (multiinformační dis-
plej)
Když senzory detekují nějaký ob-
jekt, např. zeď, n a multiinformač-
ním displeji se zobrazí grafika
v závislosti na poloze a vzdálenosti
objektu.
Detekce předním rohovým sen-
zorem (je-li ve výbavě)
Detekce předním středním sen-
zorem (je-li ve výbavě)*1
Detekce zadním rohovým senzo-
rem*2
Detekce zadním středním senzo-
rem*2
*1: Zobrazí se, když je řadicí páka v po-
loze pro jízdu*2: Zobrazí se, když je řadicí páka v R
■Zobrazení (obrazovka audio-
systému)
Když senzory detekují nějaký objekt,
např. zeď, na obrazovce navigačního
systému (je-li ve výbavě)/multimedi-
álního systému (je-li ve výbavě) se
zobrazí grafika v zá vislosti na polo-
ze a vzdálenosti objektu.
Parkovací asistent
Toyota
Při podélném parkování nebo
zajíždění do gar áže je pomocí
senzorů měřena vzdálenost od
vašeho vozidla k objektům,
např. zdi, a ta je indikována po-
mocí obrazovky navigačního
systému nebo multimediálního
systému a bzučáku. Když pou-
žíváte tento systém, vždy kont-
rolujte okolní prostor.
Součásti systému
A
B
C
D
A
B
C
D

3705-5. Používání podpůrných jízdních systémů
Když je zobrazen parkovací mo-
nitor Toyota (je -li ve výbavě)
Když je detekována překážka, v horním rohu obrazovky se zobrazí zjednoduše-
ný obrázek.
 Když je zobrazen panoramatický
monitor (je-li ve výbavě)
Panoramatický pohled
Zobrazí se grafika, k dyž je zobrazena panoramatická kamera.
Kromě panoramatického pohledu
Když je detekována překážka, v horním
rohu obrazovky se zobrazí zjednoduše-
ný obrázek.
Funkce parkovacího asistenta
Toyota může být zapnuta/vypnuta
na obrazovce na multiinformač-
ním displeji. ( S.181)
Když je funkce parkovacího asistenta Toyota vypnuta, na multiinformačním
displeji se rozsvítí i ndikátor vypnutí par-
kovacího asist enta Toyota (S.167).
Pro opětovné zapnut í systému zvolte
na multiinformačním displeji, zvolte
a pak systém zapněte.
Když je systém vypnut, zůstane vypnu-
tý, i když je spína č POWER zapnut do ZAPNUTO poté, co byl spínač POWER
vypnut.
Zapnutí/vypnutí parkovacího
asistenta Toyota
VÝSTRAHA
■Výstrahy týkající se používání
systému
Nespoléhejte příliš na tento systém,
existuje limit pro stupeň přesnosti roz-
poznávání a výkon ovládání, který tento systém může poskytnout. Řidič
je vždy zodpovědný za to, aby věno-
val pozornost okolí vozidla a za bez- pečnou jízdu.
■Abyste zajistili správnou funkci systému
Dodržujte následující pokyny.
Jejich nedodržení m ůže způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Neinstalujte do blízkosti radarového senzoru nálepky nebo elektronické
součásti, např. pod svícenou regist-
rační značku (zvláště fluorescentní typ), mlhová světla, ochranný rám
nárazníku nebo bezdrátovou anténu.

371
5
5-5. Používání podpůrných jízdních systémů
Jízda
■Systém je možno ovládat, když
●Spínač POWER je v ZAPNUTO.
●Funkce parkovacího asistenta Toyota
je zapnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Řadicí páka je jinde než v P.
■Pokud se na multiinformačním dis-
pleji zobrazí "Očistěte snímač par-
kovacího asistenta"
Senzor může být pokryt ledem, sněhem,
nečistotami atd. Ods traňte led, sníh, ne-
čistoty atd. ze senz oru, aby se systém vrátil do normá lního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překážka také z důvodu vytváření námrazy na
senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do normálního stavu.
Pokud je zobrazeno výstražné hlášení,
i když je senzor čistý, mohlo dojít k poru- še senzoru. Nechte vozidlo prohlédnout
kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Pokud se na multiinformačním dis-
pleji zobrazí "Par kovací asistent není k dispozici" (vozidla s PKSB)
Přes povrch senzoru nepřetržitě proudí
voda, jako například při silném dešti. Když systém rozhodne , že je to normál-
ní, systém se vrátí do normálního stavu.
VÝSTRAHA
●Nevystavujte okolní oblast senzoru
silnému nárazu. Pokud dojde k ná-
razu, nechte vozidlo prohlédnout kterýmkoliv auto rizovaným prodej-
cem nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu. Pokud je nutná d emontáž/montáž
nebo výměna předního nebo zadní-
ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Neupravujte, nerozebírejte ani ne-
lakujte senzory.
●Nepřipevňujte kryt registrační
značky.
●Udržujte pneumatiky řádně nahuš-
těné.
■Kdy tuto funkci vypnout
V následujících situacích funkci vy-
pněte, protože se mů že uvést v čin- nost, ačkoliv nehrozí možnost kolize.
●Nedodržení výše uvedených varo-
vání.
●Je nainstalováno neoriginální (sní-
žené, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu
přímo na senzory, protože to může způsobit poruchu senzoru.
●Když používáte p ro mytí vozidla páru, nesměrujte páru příliš blízko
k senzorům, prot ože to může způ-
sobit poruchu senzoru.

3725-5. Používání podpůrných jízdních systémů
■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omeze-
ny na oblasti v okolí předního a zadní-
ho nárazníku vozidla.
●Při používání mohou nastat následují-
cí situace. • V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek-
ce zkrátit, nebo det ekce není možná vůbec.
• Detekce nemusí být možná, pokud se
statické objekty dos tanou příliš blízko k senzoru.
• Mezi detekcí statického objektu a je-
jím zobrazením bude krátká prodleva (zazní výstražný bzučák). I při nízké
rychlosti je možné, že se objekt přiblí-
ží do vzdálenosti 25 cm předtím, než se ukáže zobrazení a zazní výstražné
pípání.
• Mohlo by být obtí žné slyšet bzučák z důvodu hlasitosti audiosystému
nebo hluku prouděn í vzduchu z klima-
tizace. • Může být obtížné s lyšet zvuk tohoto
systému z důvodu bzučáků jiných sys-
témů.
■Objekty, které systém nemusí řád- ně detekovat
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě- nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní částí směrem k vašemu vozidlu
Osoby nemusí být detekovatelné, pokud
mají na sobě určité typy oděvů.
■Situace, ve kterých nemusí systém
fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit scho pnost senzoru správ-
ně detekovat objekty. Jednotlivé přípa- dy, kdy k tomu může dojít, jsou vypsány
níže.
●Na senzoru ulpěla nečistota, sníh
nebo led. (Tento problém vyřeší vyčiš-
tění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.) Ve zvláště chladném počasí, pokud
zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně, nebo objekty, např. zdi, nemusí být
detekovány.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory,
vzduchové brzdy vel kých vozidel, so- nar měření vzdálenosti jiných vozidel
nebo další zařízení, která produkují
ultrazvukové vlny.
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Pokud se objekty dostanou příliš blíz-
ko k senzoru.
●Když má chodec oblečení, které ne-
odráží ultrazvukové v lny (např. sukně
se záhyby nebo volánky).
●Když jsou v rozsahu detekce objekty,
které nejsou kolmé k zemi, objekty, nejsou kolmé ke směru jízdy vozidla,
nepravidelné nebo vlnité objekty.
●Fouká silný vítr.

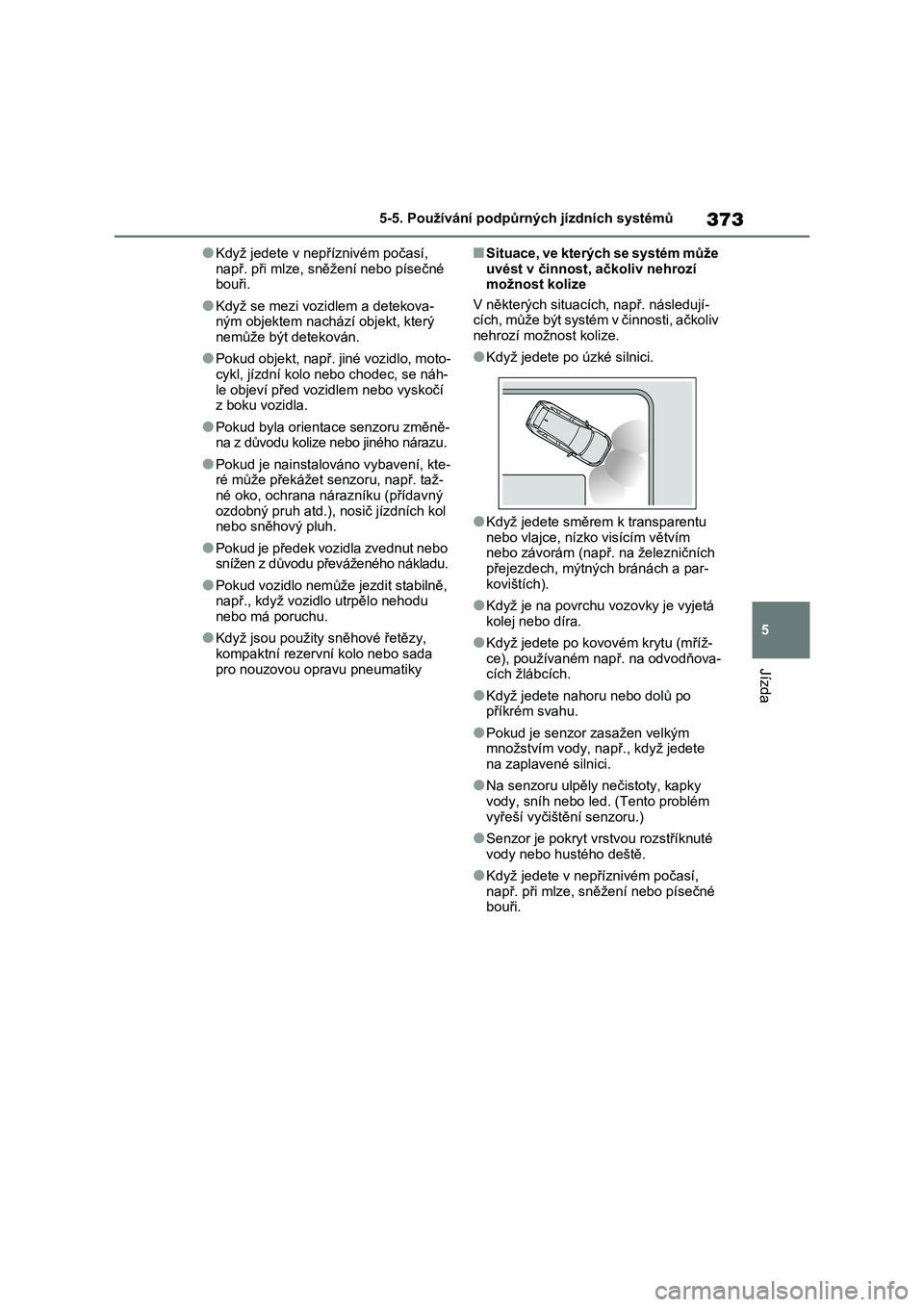

373
5
5-5. Používání podpůrných jízdních systémů
Jízda
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři.
●Když se mezi vozidlem a detekova-ným objektem nachází objekt, který
nemůže být detekován.
●Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní k olo nebo chodec, se náh-
le objeví před vozi dlem nebo vyskočí z boku vozidla.
●Pokud byla orientace senzoru změně-na z důvodu kolize nebo jiného nárazu.
●Pokud je nainstalováno vybavení, kte-ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), nosič jízdních kol nebo sněhový pluh.
●Pokud je předek vozidla zvednut nebo snížen z důvodu přev áženého nákladu.
●Pokud vozidlo nemůže jezdit stabilně, např., když vozidlo utrpělo nehodu
nebo má poruchu.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
V některých situacích , např. následují-
cích, může být systém v činnosti, ačkoliv nehrozí možnost kolize.
●Když jedete po úzké silnici.
●Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím nebo závorám (např. na železničních
přejezdech, mýtných bránách a par-
kovištích).
●Když je na povrchu vozovky je vyjetá
kolej nebo díra.
●Když jedete po kovo vém krytu (mříž-
ce), používaném nap ř. na odvodňova- cích žlábcích.
●Když jedete nahoru nebo dolů po příkrém svahu.
●Pokud je senzor zasažen velkým množstvím vody, n apř., když jedete
na zaplavené silnici.
●Na senzoru ulpěly nečistoty, kapky
vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři.

3745-5. Používání podpůrných jízdních systémů
●Když fouká silný vítr.
●Když jsou v blízkosti klaksony, detek-
tory vozidel, motocyklové motory,
vzduchové brzdy vel kých vozidel, so- nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují
ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo
snížen z důvodu přev áženého nákladu.
●Pokud byla orientace senzoru změně-
na z důvodu kolize nebo jiného nárazu.
●Vozidlo se přibližuje k vysokému nebo
tvarovanému obrubníku.
●Jízda v blízkosti sloupků (traverzy
atd.) ve víceposchoďových parkoviš- tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně, např., když vozidlo utrpělo nehodu
nebo má poruchu.
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky
■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Na obrázku je znázorněn rozsah de-
tekce senzorů. Mějte na paměti, že
senzory nemohou detekovat objek-
ty, které jsou extr émně blízko u vo-
zidla.
Dosah senzorů se může měnit v zá-
vislosti na tvaru objektu atd.
■Zobrazení vzdálenosti
Když je nějaký objekt senzorem de-
tekován, na mult iinformačním dis-
pleji, na obrazovce navigačního
systému (je-li ve výbavě)/multimedi-
álního systému (je-li ve výbavě) se
zobrazí přibližná vzdálenost k objek-
tu. (Když se vzdálenost k objektu
zkrátí, segmenty vzdálenosti mohou
blikat.)
Zobrazení se může lišit od zobrazení na
těchto obrázcích.
Zobrazení detekce senzory,
vzdálenost objektu
A
B
C
