2022 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

263
5
5-1. Před jízdou
Jízda
Před tažením zkontrolujte přípust-
nou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM),
maximální zatížení nápravy (MPAC)
a maximální svislé zatížení tažného
háku. ( S.558)
Toyota doporučuje používat na va-
šem vozidle originální tažné zaříze-
ní Toyota. Můžete použít také jiné
tažné zařízení vyhovujících vlast-
ností a srovnatelné kvality.
U vozidel, kde taž né zařízení zakrý-
vá jakékoliv světlo nebo registrační
značku, musí být dodrženo následu-
jící:
 Nepoužívejte tažná zařízení, kte-
rá nelze snadno vyjmout nebo
přemístit.
 Tažná zařízení musí být odstra-
něna nebo přemístěna, když se
nepoužívají.
Když instalujete osvětlení přívěsu,
konzultujte to s kte rýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem, protože nesprávná
instalace může způsobit poškození
osvětlení vozidla. Když instalujete
osvětlení přívěsu, dodržujte místní
předpisy.
VÝSTRAHA
●Vozidla se sadou pro nouzovou
opravu pneumatiky:
Netáhněte přívěs, když je namonto- vaná pneumatika opravena pomocí
sady pro nouzovou opravu pneu-
matiky.
●Nepoužívejte adaptivní tempomat
s plným rychlostním rozsahem (je-li
ve výbavě) nebo te mpomat (je-li ve výbavě), když táhnete přívěs.
■Rychlost vozidla při tažení
Dodržujte maximáln í povolené rych-
losti stanovené pr o tažení přívěsu.
■Před prudkým nebo táhlým kle-
sáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete
z prudkého kopce nebo při dlouhém klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého
sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
Hmotnostní limity
Tažné zařízení
Připojení světel přívěsu
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu
napřímo.
Napřímo připojené osvětlení přívěsu
může poškodit elektrický systém va-
šeho vozidla a způsobit tak poruchu.

2645-1. Před jízdou
■Celková hmotnost přívěsu
a maximální svislé zatížení taž-
ného háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus ná- kladu by neměla přes ahovat maximální
přípustnou hmotnost přípojného vozidla.
Překročení této hm otnosti je nebez- pečné. ( S.558)
Když táhnete přívěs, použijte frikční
spojovací člen nebo frikční stabilizátor (zařízení pro ovládání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby maxi-
mální svislé zatížení tažného háku bylo větší než 25 kg nebo 4 % přípustné
hmotnosti přípojného vozidla. Zatížení
tažného háku však nesmí překročit uve-
denou hmotnost. ( S.558)
■Informační štítek (výrobní ští-
tek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují- cích, zavazadel, tažného zařízení, cel-
ková pohotovostní hmotnost a zatížení
tažného háku by neměla překročit celko- vou hmotnost vozidla o více než 100 kg.
Překročení této hmotnosti je nebez-
pečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře- kročit maximální přípustné zatížení zad-
ní nápravy o více než 15 %. Překročení
této hmotnosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny z testování na
hladinu moře. Pamatuj te, že se při jízdě
ve vyšších nadmoř ských výškách výkon hybridního systému a přípustná hmot-
nost přípojného vozidla bude snižovat.
Důležité body, týkající se na-
kládání přívěsu
A
B
9é675$+$
■Když je překročena celková
hmotnost vozidla nebo přípustné zatížení nápravy
Nedodržení tohoto pokynu může vést
k nehodě s násled ky smrti nebo váž- ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo
barů; 3 psi) k dopo ručenému tlaku huštění pneumatik. ( S.565)
●Nepřekračujte stanovený rychlost- ní limit pro tažení přívěsu v zasta-
věných oblastech nebo 100 km/h,
podle toho, co je nižší.
A
B

265
5
5-1. Před jízdou
Jízda
458 mm
461 mm
536 mm
537 mm
537 mm
536 mm
461 mm
458 mm
Montážní rozměry pro tažné zařízení a tažný hák
A
B
C
D
E
F
G
H

2665-1. Před jízdou
2 mm
13 mm
28 mm
34 mm
412 mm
332 mm
370 mm
570 mm
601 mm
1 073 mm
A
B
C
D
E
F
G
H
I
J

267
5
5-1. Před jízdou
Jízda
Při tažení přívěsu se bude ovládat
vozidlo jinak. Abyste zabránili neho-
dě, nebo smrti nebo zranění, mějte
při tažení na mysli následující:
■Kontrola zapojení přívěsu
a osvětlení
Po ujetí kratší vzdálenosti zastavte
a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před
začátkem cesty.
■Zkouška jízdy s připojeným pří-
věsem
 Vyzkoušejte si zatáčení, zastavo-
vání a couvání s připojeným pří-
věsem na místec h, kde není
žádný nebo jen slabý provoz.
 Při couvání s připojeným přívě-
sem uchopte spo dní část volantu
a otočte rukou dol eva, abyste za-
točili přívěs doleva, nebo doprava,
abyste zatočili přívěs doprava.
Vždy otáčejte vo lantem plynule,
aby nedošlo k chybě řízení. Při
couvání se nechejte, kvůli snížení
rizika nehody, navádět jinou oso-
bou.
■Zvětšení vzdálenosti mezi vozi-
dly
Na každých 10 km/h by měla být
vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stej-
ná nebo větší, než je délka vašeho
vozidla a přívěsu. Vyhýbejte se
prudkému brzdění, které může způ-
sobit smyk. Jinak se vozidlo může
stát neovladatelné. To platí hlavně
na mokrých nebo kluzkých površích
vozovek.
■Náhlé zrychlení/zatočení/odbo-
čení
Při prudkém zatočení při tažení by
mohl přívěs narazit do vašeho vozi-
dla. Před odbočením zpomalte
a jeďte pomalu a opatrně, abyste se
vyhnuli prudkému brzdění.
■Důležité body, t ýkající se odbo-
čování
Při zatáčení budou kola přívěsu blí-
že ke vnitřku zatáčky než kola vozi-
dla. To kompenzujte větším
poloměrem zatáčení než to děláte
normálně.
■Důležité body, týkající se stabi-
lity
Pohyb vozidla způsobený nerovným
povrchem vozovky a silný boční vítr
zhoršují ovládání. Vozidlo se může
také rozhoupat při předjíždění auto-
busů nebo velkých kamionů. Často
kontrolujte provoz za vozidlem, když
jedete vedle takových vozidel. Jak-
mile takový pohyb vozidla nastane,
ihned začněte plynule zpomalovat
pomalým brzděním. Při brzdění
vždy udržujte přímý směr.
UPOZORNĚNÍ
■Když je materiál výztuhy zadní-
ho nárazníku hliník
Zajistěte, aby část ocelového tažného
zařízení nepřišla do přímého kontaktu
s touto oblastí.
Když přijdou ocel a hliník do kontaktu,
nastane reakce podobná korozi, která může zeslabit příslušnou část, což
může způsobit pošk ození. Při připev-
ňování ocelového tažného zařízení
na tyto části, které přijdou do kontak- tu, naneste inhibitor koroze.
Návod

2685-1. Před jízdou
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověř-
te celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdále-
nost mezi vozidly je dostatečná.
■Informace o řazení
Z důvodu udržení účinnosti brzdění
motorem, když používáte brzdění
motorem, nepoužívejte převodovku
v D. (S.274)
■Pokud se hybridní systém pře-
hřívá
Tažení naloženého přívěsu v táhlém
a prudkém stoupání při teplotách
přes 30 °C může způsobit přehřátí
hybridního systému. Pokud kontrol-
ka vysoké teploty chladicí kapaliny
signalizuje, že se hybridní systém
přehřívá, ihned vypněte klimatizaci,
sjeďte ze silnice a zastavte vozidlo
na bezpečném místě. (S.551)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i pří-
věsu klíny. Pevně zabrzděte parko-
vací brzdu a řadicí páku přesuňte
do P.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybave-
ná novými agregáty nebyla používána
pro tažení přívěsu během prvních
800 km jízdy.
■Údržba
●Při používání vozidla k tažení přívěsu
je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při
normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem
dotáhněte všechny šroubové spoje
tažného zařízení a háku.
■Pokud se přívěs rozhoupe
Jeden nebo více faktorů (boční vítr, mí-
jející vozidla, nerovné vozovky atd.) mo-
hou nepříznivě ovlivnit ovládání vašeho
vozidla a přívěsu, což způsobí nestabi-
litu.
●Pokud se přívěs rozhoupe:
• Uchopte pevně volant. Udržujte přímý
směr.
Nezkoušejte ovládat houpání přívěsu
otáčením volantu.
• Ihned začněte uvolňovat plynový pe-
dál, ale velmi plynule, abyste snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte
brzdy vozidla.
Pokud nebudete provádět extrémní ko-
rekce pomocí řízení nebo brzd, vaše vo-
zidlo a přívěs by se měly stabilizovat
(také Trailer Sway Control, pokud je za-
pnuto, může pomoci stabilizovat vozidlo
a přívěs).
●Poté, co se houpání přívěsu zastaví:
• Zastavte na bezpečném místě. Nech-
te všechny cestující vystoupit z vozidla.
• Zkontrolujte pneumatiky vozidla a pří-
věsu.
• Zkontrolujte náklad v přívěsu.
Ujistěte se, že se náklad neposunul.
Pokud je to možné, ujistěte se, že tlak
přívěsové spojky je odpovídající.
• Zkontrolujte náklad ve vozidle.
Ujistěte se, že vozidlo není přetíženo
poté, co cestující nastoupí dovnitř.
Pokud nenajdete žádné problémy, pak
rychlost, při které došlo k rozhoupání
přívěsu, je za limitem vaší konkrétní
kombinace vozidlo-přívěs. Jeďte nižší
rychlostí, abyste předešli nestabilitě. Pa-
matujte si, že rozhoupání vozidla-přívě-
su při tažení se zvyšuje se zvyšováním
rychlosti.

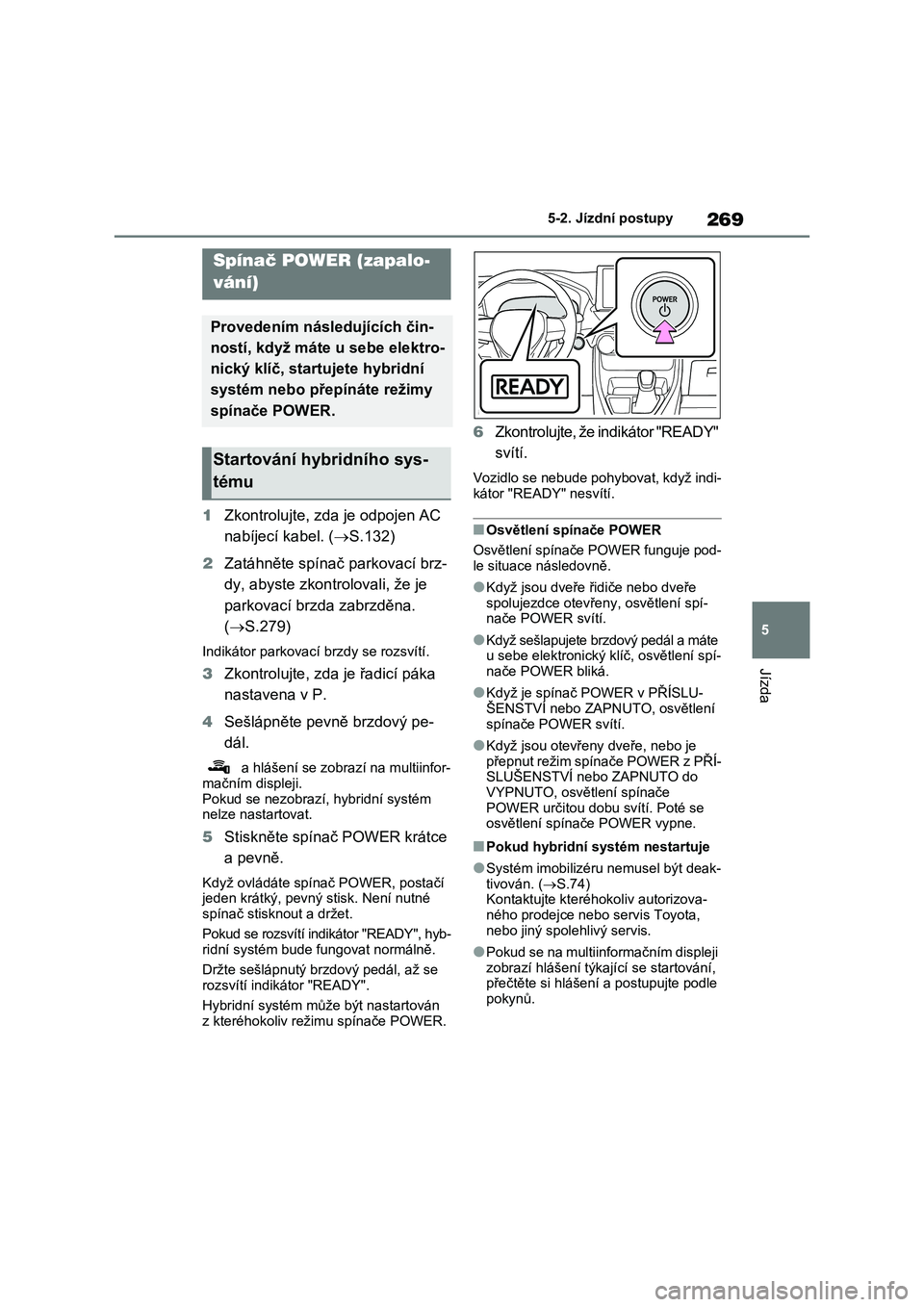

269
5
5-2. Jízdní postupy
Jízda
5-2.Jízdní postupy
1 Zkontrolujte, zda je odpojen AC
nabíjecí kabel. ( S.132)
2 Zatáhněte spínač parkovací brz-
dy, abyste zkontrolovali, že je
parkovací brzda zabrzděna.
( S.279)
Indikátor parkovací brzdy se rozsvítí.
3Zkontrolujte, zda je řadicí páka
nastavena v P.
4 Sešlápněte pevně brzdový pe-
dál.
a hlášení se zobr azí na multiinfor-
mačním displeji. Pokud se nezobrazí , hybridní systém
nelze nastartovat.
5 Stiskněte spínač POWER krátce
a pevně.
Když ovládáte spínač POWER, postačí
jeden krátký, pevný stisk. Není nutné
spínač stisknout a držet.
Pokud se rozsvítí indikátor "READY", hyb-
ridní systém b ude fungovat normálně.
Držte sešlápnutý br zdový pedál, až se
rozsvítí indikátor "READY".
Hybridní systém může být nastartován
z kteréhokoliv režim u spínače POWER.
6Zkontrolujte, že indikátor "READY"
svítí.
Vozidlo se nebude pohybovat, když indi-
kátor "READY" nesvítí.
■Osvětlení spínače POWER
Osvětlení spínače POWER funguje pod-
le situace následovně.
●Když jsou dveře řidiče nebo dveře
spolujezdce otevřeny, osvětlení spí- nače POWER svítí.
●Když sešlapujete brzdový pedál a máte u sebe elektronický klíč, osvětlení spí-
nače POWER bliká.
●Když je spínač PO WER v PŘÍSLU-
ŠENSTVÍ nebo ZAPNUTO, osvětlení
spínače POWER svítí.
●Když jsou otevřeny dveře, nebo je
přepnut režim spínače POWER z PŘÍ- SLUŠENSTVÍ neb o ZAPNUTO do
VYPNUTO, osvětlení spínače
POWER určitou dobu svítí. Poté se osvětlení spínače POWER vypne.
■Pokud hybridní systém nestartuje
●Systém imobilizéru nemusel být deak-tivován. ( S.74)
Kontaktujte kteréhok oliv autorizova-
ného prodejce nebo servis Toyota,
nebo jiný spolehlivý servis.
●Pokud se na multiinformačním displeji
zobrazí hlášení týkají cí se startování, přečtěte si hlášení a postupujte podle
pokynů.
Spínač POWER (zapalo-
vání)
Provedením následujících čin-
ností, když máte u sebe elektro-
nický klíč, startujete hybridní
systém nebo přepínáte režimy
spínače POWER.
Startování hybridního sys-
tému

2705-2. Jízdní postupy
■Když je okolní teplota nízká, např.
během zimního období
●Když startujete hyb ridní systém, doba
blikání indikátoru "READY" může být dlouhá. Neprovádějte s vozidlem žád-
nou činnost, dokud nebude indikátor
"READY" stále svíti t, protože stálé svícení znamená, že je vozidlo schop-
no jízdy.
●Když je hybridní (tr akční) akumulátor
extrémně studený (pod přibližně -30 °C)
vlivem venkovní te ploty, nemusí být možné hybridní syst ém nastartovat.
V tom případě se pokuste znovu na-
startovat hybridní systém poté, co se teplota hybridního akumulátoru zvýší
z důvodu zvýšení venkovní teploty atd.
■Zvuky a vibrace specifické pro
plug-in hybridní e lektrické vozidlo
 S.89
■Pokud se vybije 12V akumulátor
Hybridní systém nemůže být nastarto-
ván použitím systému Smart Entry & Start. Viz S.546 p ro opětovné nastar-
tování hybridního systému.
■Vybití baterie elektronického klíče
 S.198
■Podmínky ovlivňující činnost
 S.221
■Poznámky k funkci nastupování
 S.222
■Funkce zámku řízení
●Po přepnutí spínače POWER do VY-
PNUTO a otevření a zavření dveří se
uzamkne volant pomocí funkce zám- ku řízení. Opětovn ým ovládáním spí-
nače POWER se zámek řízení
automaticky zruší.
●Když zámek volantu nelze uvolnit, na
multiinformačním displeji se zobrazí
"Stiskněte tlačítko POWER, a zároveň otočte volantem libovolným směrem".
Zkontrolujte, zda je řadicí páka v P.
Stiskněte krátce a pevně spínač POWER, přičemž otáčejte volantem
vlevo a vpravo.
●Abyste předešli přehřátí elektromotoru zámku řízení, elekt romotor může být
pozastaven, pokud je hybridní systém
opakovaně zapínán a vypínán během krátké doby. V tom případě ze zdržte
ovládání spínače POWER. Po cca
10 sekundách začne elektromotor zámku řízení opět fungovat.
■Pokud se v systému Smart Entry
& Start vyskytne porucha
Pokud se na mu ltiinformačním displeji
zobrazí "Porucha intel. systému Entry
& Start", systém může mít poruchu. Nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo- lehlivým servisem.
■Pokud se nerozsvítí "READY"
V případě, že se indikátor "READY" ne- rozsvítí ani po provedení správných
postupů pro startování vozidla, ihned
kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud má hybridní systém poruchu
 S.97
■Baterie elektronického klíče
 S.485
■Ovládání spínače POWER
●Pokud není spínač stisknut krátce
a pevně, režim sp ínače POWER se nemusí přepnout nebo se hybridní
systém nemusí nastartovat.
●Pokud se pokusíte znovu nastartovat hybridní systém ihned po přepnutí spí-
nače POWER do VYPNUTO, v urči-
tých případech nemusí být možné hybridní systém nas tartovat. Po přep-
nutí spínače POWER do VYPNUTO
počkejte několik se kund, než budete znovu startovat hybridní systém.
