205
4
4-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
■Když jsou všechny dveře zamknuty
použitím funkce nastupování nebo bezdrátovým dálkovým ovládáním
●Dveře nemohou být odemknuty spína-čem centrálního zamykání dveří.
●Spínače centrálního zamykání dveří mohou být resetovány odemknutím
všech dveří funkcí n astupování nebo
bezdrátovým dál kovým ovládáním.
Pokud je nastavená dětská pojistka,
dveře nemohou být otevřeny ze-
vnitř vozidla.
1 Odemknout
2 Zamknout
Tyto pojistky lze nastavit tak, aby bránily
dětem otevřít zadní d veře. Stiskněte spí-
nač na každých zadních dveřích dolů,
abyste zamkli oboj e zadní dveře.
Mohou být nastaveny nebo zrušeny
následující funkce:
Instrukce pro přizpůsobení - viz S.568.
Dětská pojistka zadních
dveří
Systémy automatického za-
mykání a odemykání dveří
FunkceČinnost
Funkce zamknutí
dveří s vazbou na
rychlost
Když je rychlost
vozidla přibližně
20 km/h nebo vyš-
ší, všechny dveře
se automaticky
uzamknou.
Funkce zamknutí
dveří s vazbou na
zařazenou polohu
Všechny dveře se
automaticky uzam-
knou, když pře-
sunete řadicí páku
do jiné polohy než
P.
Funkce odemknu-
tí dveří s vazbou
na zařazenou po-
lohu
Všechny dveře se
automaticky ode-
mknou, když pře-
sunete řadicí páku
do P.
Funkce odemknu-
tí dveří s vazbou
na dveře řidiče
Všechny dveře se
automaticky ode-
mknou, když jsou
dveře řidiče otevře-
ny během přibliž-
ně 45 sekund po
vypnutí spínače
POWER.

4487-3. Údržba svépomocí
7-3.Údržba svépomocí
Pokyny pro údržbu své-
pomocí
Pokud provádíte údržbu sami,
dodržujte správný postup uve-
dený v těchto kapitolách.
Údržba
PomůckyDíly a nářadí
Stav 12V aku-
mulátoru
(S.459)• Mazací tuk
• Běžný klíč (na šrou-
by pólových svorek)
Hladina chladi-
cí kapaliny
motoru/
řídicí jednotky
pohonu
(S.456)
• "Toyota Super Long
Life Coolant" nebo
podobná vysoce
kvalitní bezsilikáto-
vá, bezaminová,
bezdusitanová
a bezboritanová
chladicí kapalina na
bázi etylénglykolu
s technologií trvanli-
vých hybridních or-
ganických kyselin
"Toyota Super Long
Life Coolant" je smě-
sí 50 % chladicí ka-
paliny a 50 %
deionizované vody.
• Trychtýř (pouze pro
doplňování chladicí
kapaliny)
Hladina moto-
rového oleje
(S.454)
• "Toyota Genuine
Motor Oil" nebo
ekvivalentní
• Hadr nebo papírová
utěrka
• Trychtýř (používaný
pouze pro doplňová-
ní motorového oleje)
Pojistky
(S.487)• Pojistka stejné prou-
dové hodnoty jako je
originální
Větrací otvor
přívodu vzdu-
chu DC/DC
převodníku
(S.478)
• Vysavač atd.
• Křížový šroubovák
Žárovky
(S.490)
• Žárovka se stejným
číslem a proudovou
hodnotou jako je
originální
• Křížový šroubovák
• Plochý šroubovák
•Klíč
Chladič a kon-
denzátor
(S.457)

Tlak huštění
pneumatik
(S.471)•Tlakoměr
• Zdroj stlačeného
vzduchu
Kapalina
ostřikovačů
(S.458)
• Voda nebo nemrz-
noucí kapalina do
ostřikovačů (pro po-
užití v zimě)
• Trychtýř (používaný
pouze pro doplnění
vody nebo kapaliny
ostřikovačů)
PomůckyDíly a nářadí

4887-3. Údržba svépomocí
Pravá strana zavazadlového pro-
storu
Otevřete podlahovou desku. ( S.424)
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
3 Vyjměte pojistku.
Vytahovákem lze vyjímat pouze pojistky
typu A.
4 Zkontrolujte, zda není pojistka
přepálená.
Nahraďte přepálenou pojistku novou po-
jistkou příslušné proudové hodnoty. Proudovou hodnotu naleznete na víčku
pojistkové skříňky.
Typ A
Normální pojistka
Přepálená pojistka
Typ B
Normální pojistka
Přepálená pojistka
Typ C
Normální pojistka
Přepálená pojistka
AB
A
B
A
B
A
B

489
7
7-3. Údržba svépomocí
Údržba a péče
■Po výměně pojistky
●Když instalujete víčko , ujistěte se, že
je úchyt bezpečn ě nainstalován.
●Pokud světlo nesvítí ani po výměně
pojistky, bude zřejmě potřeba vyměnit žárovku. ( S.490)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout
kterýmkoliv autor izovaným prodej-
cem nebo servisem T oyota, nebo kte- rýmkoliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se pře-
pálily, čímž chrání před poškozením celý kabelový svazek.
■Když měníte elektronickou sou-
část, např. světla atd.
Toyota doporučuje, abyste používali ori- ginální výrobky Toyot a určené pro toto
vozidlo. Protože urč ité žárovky jsou při-
pojeny k obvodům navrženým pro před- cházení přetížení, neoriginální díly nebo
díly, které nejsou navrženy pro toto vozi-
dlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám sys-
témů a požáru vozidla
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vozidla, pož ár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než přede-
psanou, nebo jiný předmět namísto
pojistky.
●Vždy použijte orig inální pojistku
Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drát- kem, ani dočasně.
●Neupravujte pojistky nebo pojistko-vé skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrické-
ho přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
■Abyste zabránili poškození krytu pojistkové skříňky motorového
prostoru
Když otevíráte poj istkovou skříňku, úplně uvolněte úchyty předtím, než
zvednete kryt nahor u. Jinak může do-
jít k poškození úchytů.

541
8

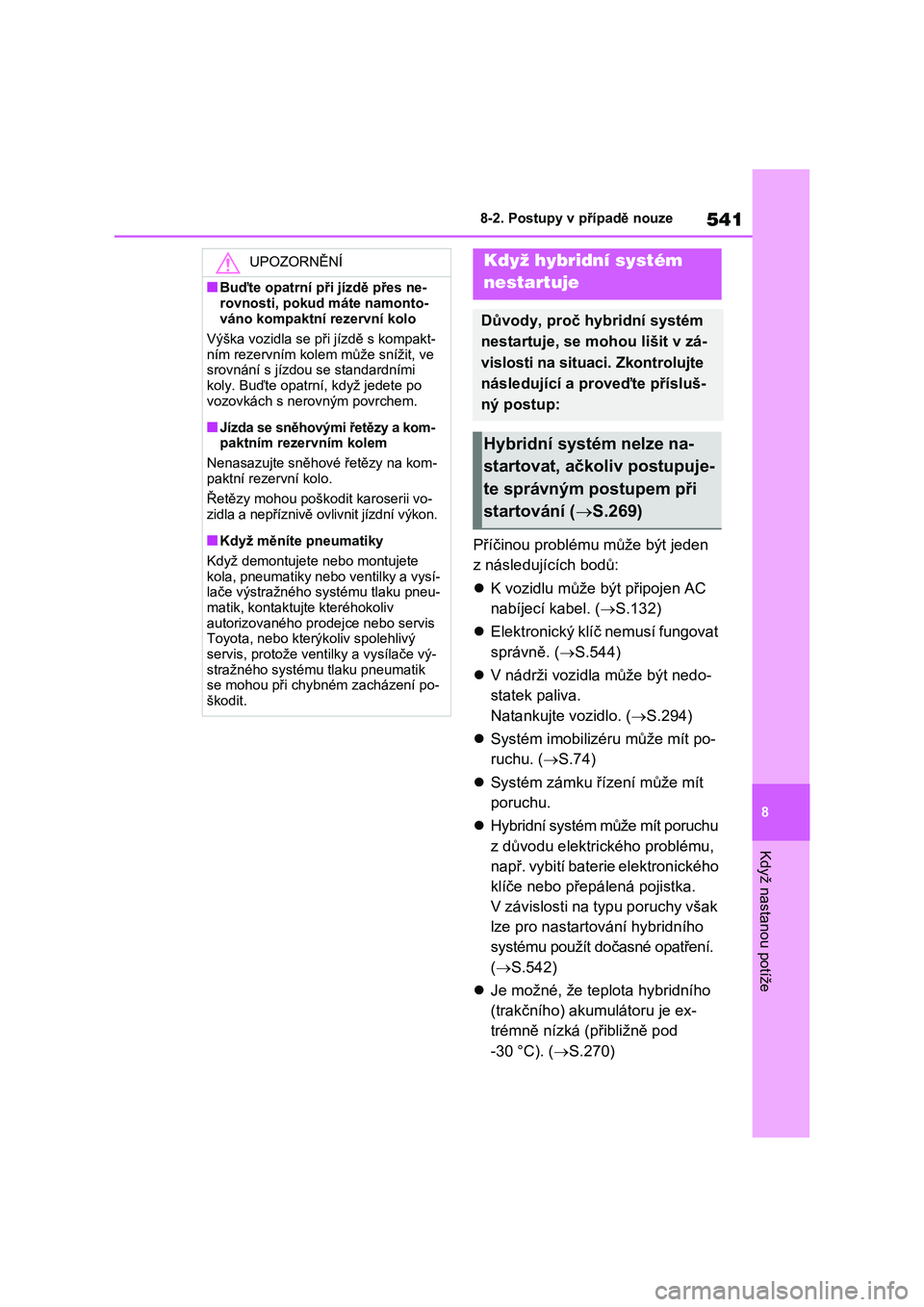

8-2. Postupy v případě nouze
Když nastanou potíže
Příčinou problému může být jeden
z následujících bodů:
 K vozidlu může být připojen AC
nabíjecí kabel. ( S.132)
 Elektronický klíč nemusí fungovat
správně. ( S.544)
 V nádrži vozidla může být nedo-
statek paliva.
Natankujte vozidlo. ( S.294)
 Systém imobilizéru může mít po-
ruchu. ( S.74)
 Systém zámku řízení může mít
poruchu.
 Hybridní systém může mít poruchu
z důvodu elektri ckého problému,
např. vybití baterie elektronického
klíče nebo přepálená pojistka.
V závislosti na typu poruchy však
lze pro nastartování hybridního
systému použít dočasné opatření.
( S.542)
 Je možné, že teplota hybridního
(trakčního) akumulátoru je ex-
trémně nízká (přibližně pod
-30 °C). ( S.270)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes ne-
rovnosti, pokud máte namonto-
váno kompaktní rezervní kolo
Výška vozidla se př i jízdě s kompakt-
ním rezervním kolem může snížit, ve
srovnání s jízdou se standardními koly. Buďte opatrní, když jedete po
vozovkách s nerovným povrchem.
■Jízda se sněhovými řetězy a kom- paktním rezervním kolem
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo.
Řetězy mohou poškodit karoserii vo-
zidla a nepříznivě ovl ivnit jízdní výkon.
■Když měníte pneumatiky
Když demontujete nebo montujete
kola, pneumatiky nebo ventilky a vysí- lače výstražného systému tlaku pneu-
matik, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis, protože ve ntilky a vysílače vý-
stražného systému tlaku pneumatik se mohou při chybném zacházení po-
škodit.
Když hybridní systém
nestartuje
Důvody, proč hybridní systém
nestartuje, se mohou lišit v zá-
vislosti na situaci. Zkontrolujte
následující a proveďte přísluš-
ný postup:
Hybridní systém nelze na-
startovat, ačkoliv postupuje-
te správným postupem při
startování ( S.269)

584Co dělat, když... (Řešení problémů)
1-1.Co dělat, když... (Řešení problémů)Co dělat, když... (Řešení problémů)
Pokud ztratíte mechanické klíče,
u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu, mohou být zhotoveny
nové originální mechanické klíče.
( S.543)
 Pokud ztratíte elektronické klíče,
značně vzrůstá riziko krádeže vo-
zidla. Ihned kontaktujte kterého-
koliv autorizovaného prodejce
nebo servis Toyota, nebo jiný
spolehlivý servis. ( S.543)
 Je baterie klíče slabá nebo vy-
bitá? ( S.485)
 Je spínač POWER v ZAPNUTO?
Když zamykáte dveře, vypněte
spínač POWER. ( S.272)
 Je elektronický klíč ponechán
uvnitř vozidla?
Když zamykáte dveře , ujistěte se,
že máte u sebe elektronický klíč.
 Tato funkce nemusí fungovat
správně z důvodu podmínek
rádiových vln. ( S.221)
 Je nastavena dětská pojistka?
Když je nastavená dětská pojist-
ka, zadní dveře nelze otevřít
zevnitř vozidla. Otevřete zadní
dveře zvenku a pak odemkněte
dětskou pojistku. ( S.205)
Pokud máte problém, zkontro-
lujte následující, než budete
kontaktovat kteréhokoliv auto-
rizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
Dveře nelze zamknout, ode-
mknout, otevřít nebo zavřít
Ztratíte klíče
Dveře nelze zamknout nebo
odemknout
Zadní dveře nelze otevřít

590Abecední rejstřík
D
Dálkově ovládaný systém
klimatizace .................................4 11
Denní počítadla kilometrů ...........169
Dětská pojistka ............................205
Dětský zádržný systém .................48
Jízda s dětmi ...............................47
Použití úchytu horního řemenu ...62
Upevnění pomocí bezpečnostního
pásu ..........................................59
Upevnění pomocí spodních úchytů
ISOFIX ......................................61
Zapamatujte si ............................48
Způsob instalace dětského
zádržného systému ...................58
Digitální zpětné zrcátko ..............234
Držák karet ...................................423
Držáky lahví..................................422
Držáky nápojů ..............................421
DSC (Ovládání rozjezdu)
Omezení náhlého rozjezdu .......260
Dveře
Boční dveře ...............................201
Dětské pojistky zadních dveří ...205
Skla dveří ..................................244
Systém automatického zamykání
a odemykání dveří ..................205
Vnější zpětná zrcátka ................243
Výstražný bzučák otevřených
dveří ........................................204
Zadní dveře ...............................206
Zámek dveří ..............................201
Dvířka palivové nádrže................295
Otvírač ......................................295
Pokud nelze dvířka palivové nádrže
otevřít ......................................543
Tankování ..................................294
E
E-Four (Elektronický systém
On-Demand AWD) .....................390
eCall ................................................63
ECB (Elektronicky řízený brzdový
systém) .......................................389
Elektrický motor
Technické údaje ........................560
Umístění ......................................82
Elektricky ovládaná okna
Činnost ......................................244
Funkce ochrany proti sevření ....245
Funkce ochrany proti zachycení ..245
Ovládání oken s vazbou
na zamykání dveří ..................245
Spínač blokování oken ..............247
Elektrický posilovač řízení (EPS)
Funkce ......................................389
Výstražná kontrolka ..................509
Elektronická sluneční clona .......247
Činnost ......................................247
Funkce ochrany proti sevření ....249
Elektronický klíč
Funkce šetření energie baterie ..221
Pokud elektronický klíč nefunguje
správně ...................................544
Výměna baterie .........................485
Elektronicky řízený brzdový systém
(ECB) ..........................................389
EPS (Elektrický posilovač řízení)
Funkce ......................................389
Výstražná kontrolka ..................509
F
Filtr klimatizace............................474
Funkce ochrany proti sevření
Elektricky ovládaná okna ..........245
Elektronická sluneční clona ......249
Otvírač a zavírač elektricky
ovládaných zadních dveří .......213
Panoramatické střešní okno .....249
