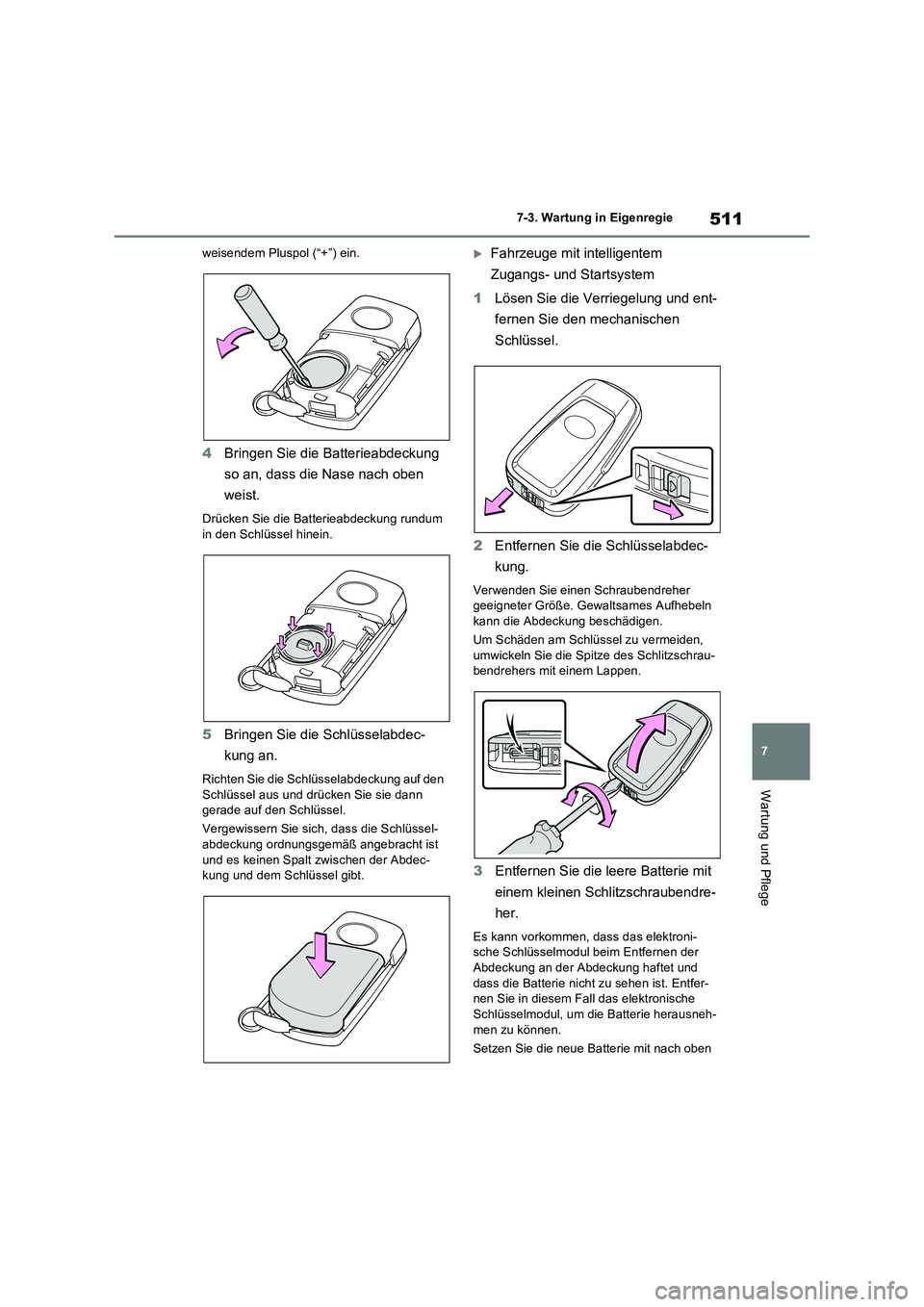

2022 TOYOTA RAV4 Betriebsanleitungen (in German)

511
7 7-3. Wartung in Eigenregie
Wartung und Pflege
weisendem Pluspol (“+”) ein.
4Bringen Sie die Batterieabdeckung
so an, dass die Nase nach oben
weist.
Drücken Sie die Batterieabdeckung rundum
in den Schlüssel hinein.
5Bringen Sie die Schlüsselabdec-
kung an.
Richten Sie die Schlüsselabdeckung auf den
Schlüssel aus und drücken Sie sie dann
gerade auf den Schlüssel.
Vergewissern Sie sich, dass die Schlüssel-
abdeckung ordnungsgemäß angebracht ist
und es keinen Spalt zwischen der Abdec-
kung und dem Schlüssel gibt.
Fahrzeuge mit intelligentem
Zugangs- und Startsystem
1Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher
geeigneter Größe. Gewaltsames Aufhebeln
kann die Abdeckung beschädigen.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen.
3Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Es kann vorkommen, dass das elektroni-
sche Schlüsselmodul beim Entfernen der
Abdeckung an der Abdeckung haftet und
dass die Batterie nicht zu sehen ist. Entfer-
nen Sie in diesem Fall das elektronische
Schlüsselmodul, um die Batterie herausneh-
men zu können.
Setzen Sie die neue Batterie mit nach oben

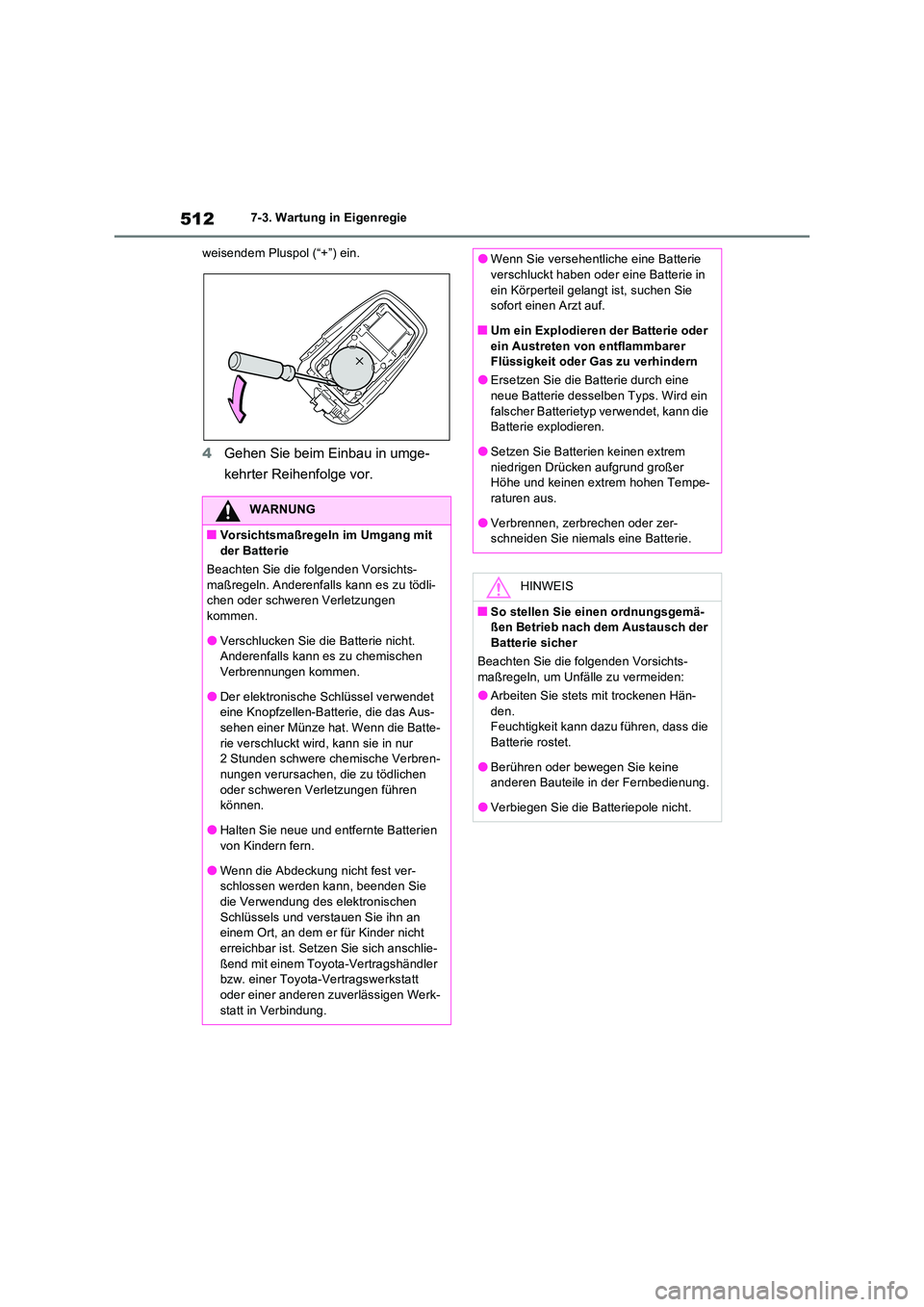

5127-3. Wartung in Eigenregie
weisendem Pluspol (“+”) ein.
4 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
WARNUNG
QVorsichtsmaßregeln im Umgang mit
der Batterie
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu tödli-chen oder schweren Verletzungen
kommen.
OVerschlucken Sie die Batterie nicht. Anderenfalls kann es zu chemischen
Verbrennungen kommen.
ODer elektronische Schlüssel verwendet eine Knopfzellen-Batterie, die das Aus-
sehen einer Münze hat. Wenn die Batte- rie verschluckt wird, kann sie in nur 2 Stunden schwere chemische Verbren-
nungen verursachen, die zu tödlichen oder schweren Verletzungen führen können.
OHalten Sie neue und entfernte Batterien von Kindern fern.
OWenn die Abdeckung nicht fest ver-schlossen werden kann, beenden Sie die Verwendung des elektronischen
Schlüssels und verstauen Sie ihn an einem Ort, an dem er für Kinder nicht erreichbar ist. Setzen Sie sich anschlie-
ßend mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
OWenn Sie versehentliche eine Batterie verschluckt haben oder eine Batterie in
ein Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.
QUm ein Explodieren der Batterie oder
ein Austreten von entflammbarer Flüssigkeit oder Gas zu verhindern
OErsetzen Sie die Batterie durch eine neue Batterie desselben Typs. Wird ein
falscher Batterietyp verwendet, kann die Batterie explodieren.
OSetzen Sie Batterien keinen extrem
niedrigen Drücken aufgrund großer Höhe und keinen extrem hohen Tempe-raturen aus.
OVerbrennen, zerbrechen oder zer-schneiden Sie niemals eine Batterie.
HINWEIS
QSo stellen Sie einen ordnungsgemä-ßen Betrieb nach dem Austausch der
Batterie sicher
Beachten Sie die folgenden Vorsichts- maßregeln, um Unfälle zu vermeiden:
OArbeiten Sie stets mit trockenen Hän-
den. Feuchtigkeit kann dazu führen, dass die Batterie rostet.
OBerühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
OVerbiegen Sie die Batteriepole nicht.

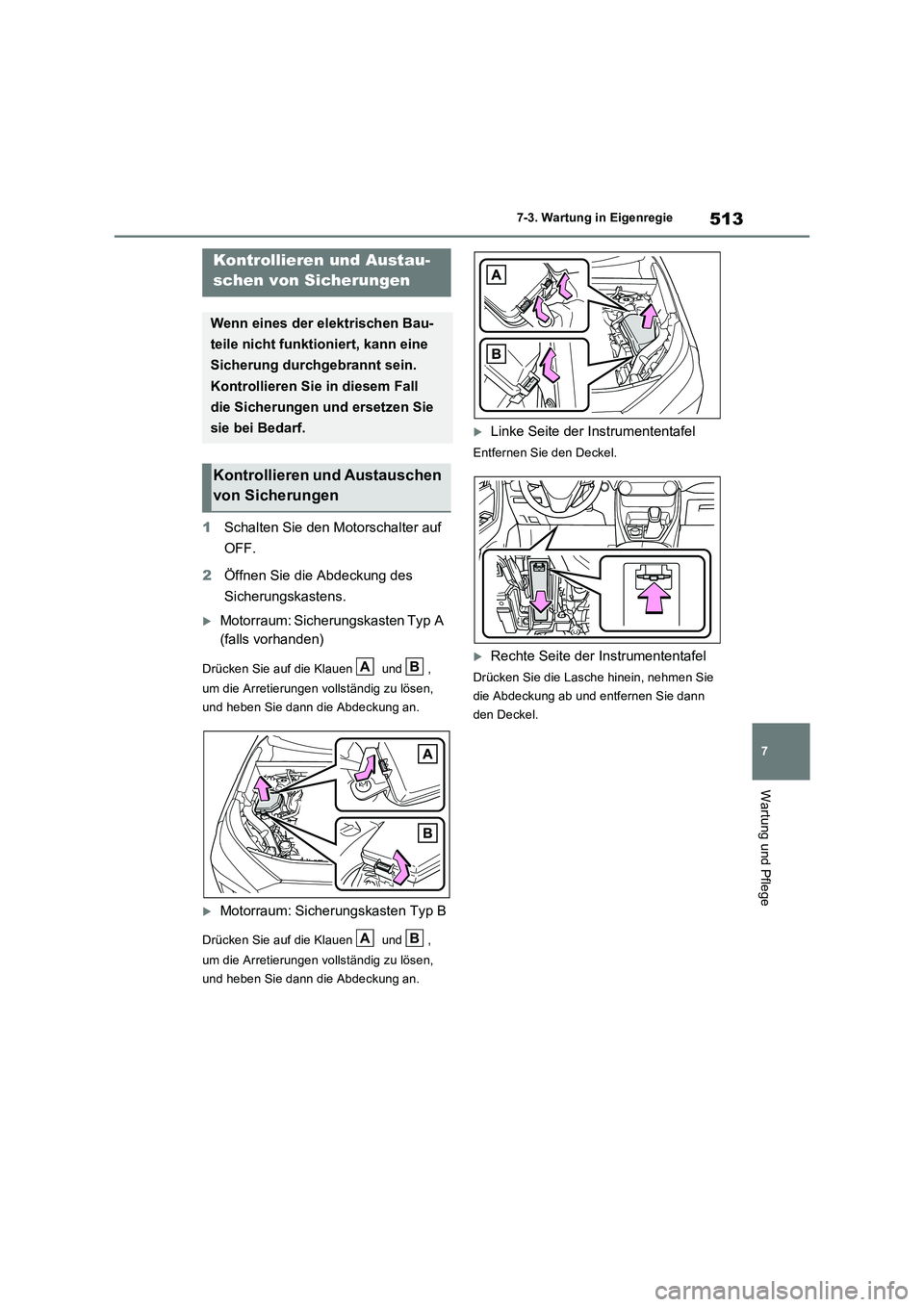

513
7 7-3. Wartung in Eigenregie
Wartung und Pflege
1Schalten Sie den Motorschalter auf
OFF.
2Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten Typ A
(falls vorhanden)
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
Motorraum: Sicherungskasten Typ B
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
Linke Seite der Instrumententafel
Entfernen Sie den Deckel.
Rechte Seite der Instrumententafel
Drücken Sie die Lasche hinein, nehmen Sie
die Abdeckung ab und entfernen Sie dann
den Deckel.
Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austauschen
von Sicherungen
AB
AB

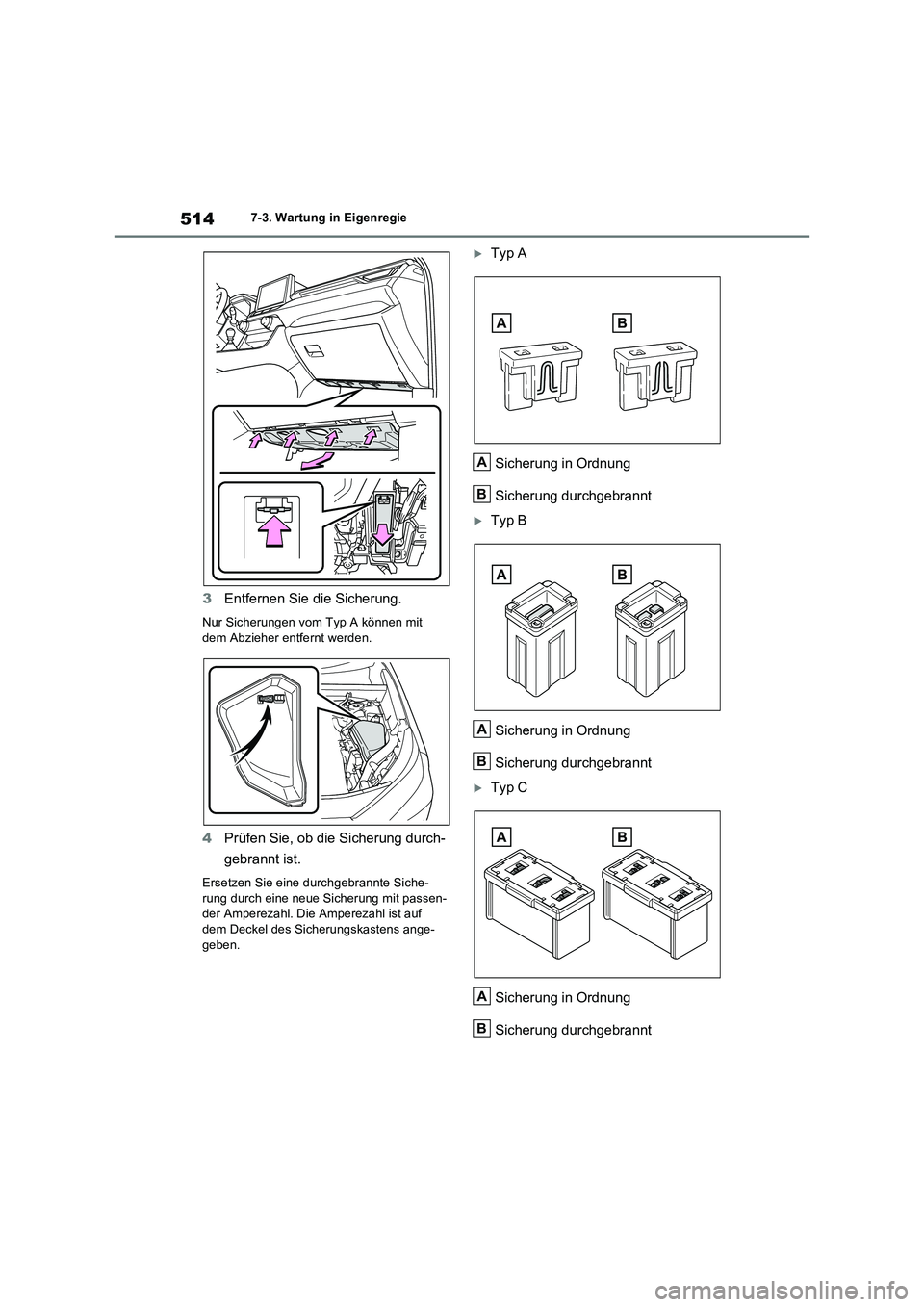

5147-3. Wartung in Eigenregie
3Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie eine durchgebrannte Siche-
rung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf
dem Deckel des Sicherungskastens ange-
geben.
Typ A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
Sicherung in Ordnung
Sicherung durchgebrannt
Typ C
Sicherung in Ordnung
Sicherung durchgebrannt
A
B
A
B
A
B

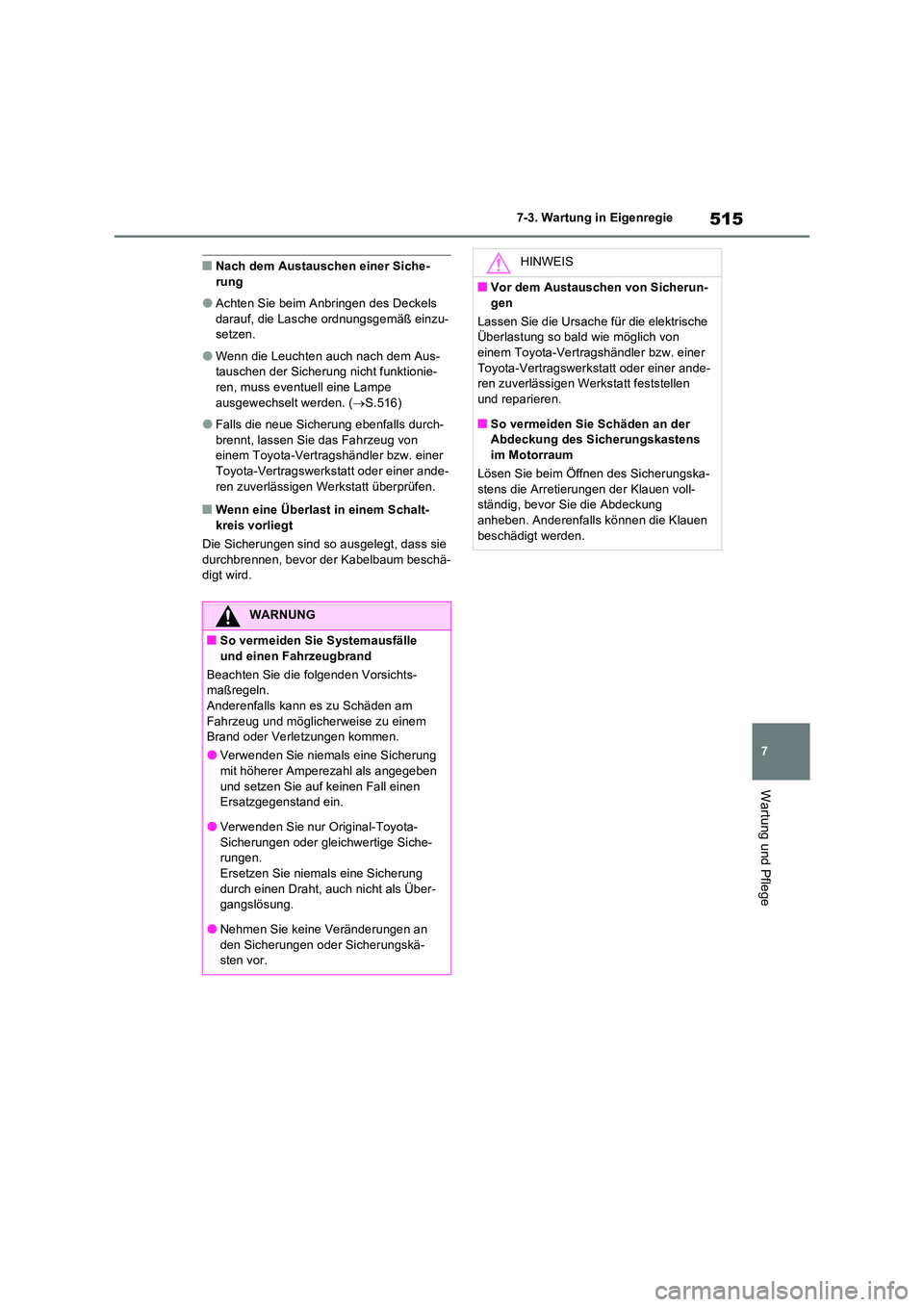

515
7
7-3. Wartung in Eigenregie
Wartung und Pflege
QNach dem Austauschen einer Siche- rung
OAchten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-setzen.
OWenn die Leuchten auch nach dem Aus-tauschen der Sicherung nicht funktionie-
ren, muss eventuell eine Lampe ausgewechselt werden. ( S.516)
OFalls die neue Sicherung ebenfalls durch- brennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
QWenn eine Überlast in einem Schalt-kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie
durchbrennen, bevor de r Kabelbaum beschä- digt wird.
WARNUNG
QSo vermeiden Sie Systemausfälle
und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichts- maßregeln.Anderenfalls kann es zu Schäden am
Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.
OVerwenden Sie niemals eine Sicherung mit höherer Amperezahl als angegeben
und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
OVerwenden Sie nur Original-Toyota-
Sicherungen oder gleichwertige Siche- rungen.Ersetzen Sie niemals eine Sicherung
durch einen Draht, auch nicht als Über- gangslösung.
ONehmen Sie keine Veränderungen an
den Sicherungen oder Sicherungskä- sten vor.
HINWEIS
QVor dem Austauschen von Sicherun-
gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt feststellen und reparieren.
QSo vermeiden Sie Schäden an der Abdeckung des Sicherungskastens im Motorraum
Lösen Sie beim Öffnen des Sicherungska-
stens die Arretierungen der Klauen voll- ständig, bevor Sie die Abdeckung anheben. Anderenfalls können die Klauen
beschädigt werden.

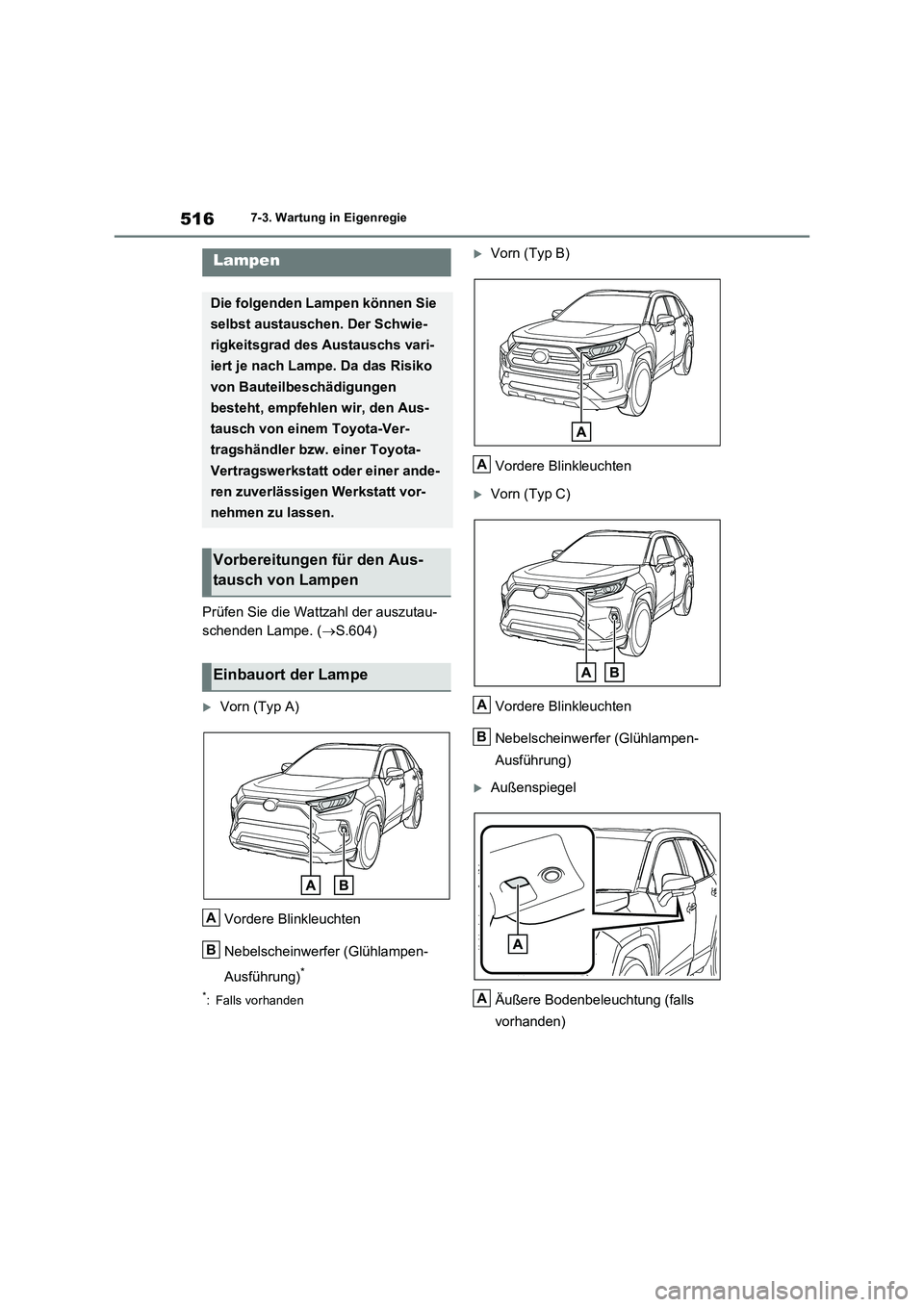

5167-3. Wartung in Eigenregie
Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.604)
Vorn (Typ A)
Vordere Blinkleuchten
Nebelscheinwerfer (Glühlampen-
Ausführung)*
*: Falls vorhanden
Vorn (Typ B)
Vordere Blinkleuchten
Vorn (Typ C)
Vordere Blinkleuchten
Nebelscheinwerfer (Glühlampen-
Ausführung)
Außenspiegel
Äußere Bodenbeleuchtung (falls
vorhanden)
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Der Schwie-
rigkeitsgrad des Austauschs vari-
iert je nach Lampe. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauort der Lampe
A
B
A
A
B
A

517
7
7-3. Wartung in Eigenregie
Wartung und Pflege
Hinten
Hintere Blinkleuchten
Rückfahrscheinwerfer
QLeuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Vordere Blinkleuchten (LED-Ausfüh-
rung)
 Tagfahrlichter
 Vordere Standlichter
 Nebelscheinwerfer (LED-Ausfüh-
rung)
 Seitliche Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Nebelschlussleuchte (falls vorhan-
den)
 Zusatzbremsleuchte
 Kennzeichenleuchten
QLED-Leuchten
Außer den folgenden Leuchten bestehen alle Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um
die Leuchte austauschen zu lassen.
OVordere Blinkleuchten (Glühlampen-Aus-
führung)
ONebelscheinwerfer (Glühlampen-Ausfüh-
rung)
OHintere Blinkleuchten
ORückfahrscheinwerfer
OÄußere Bodenbeleuchtung (falls vorhan- den)
QKondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf
der Innenseite der Leuchtenlinse weist nicht auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für weitere Infor-
mationen mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung:
OGroße Wassertropfen haben sich auf der
Innenseite der Linse gebildet.
OWasser hat sich im Inneren der Leuchte
angesammelt.
QVordere Blinkleuchten (Typ A und
B)
1 Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
A
B
Auswechseln einer Lampe

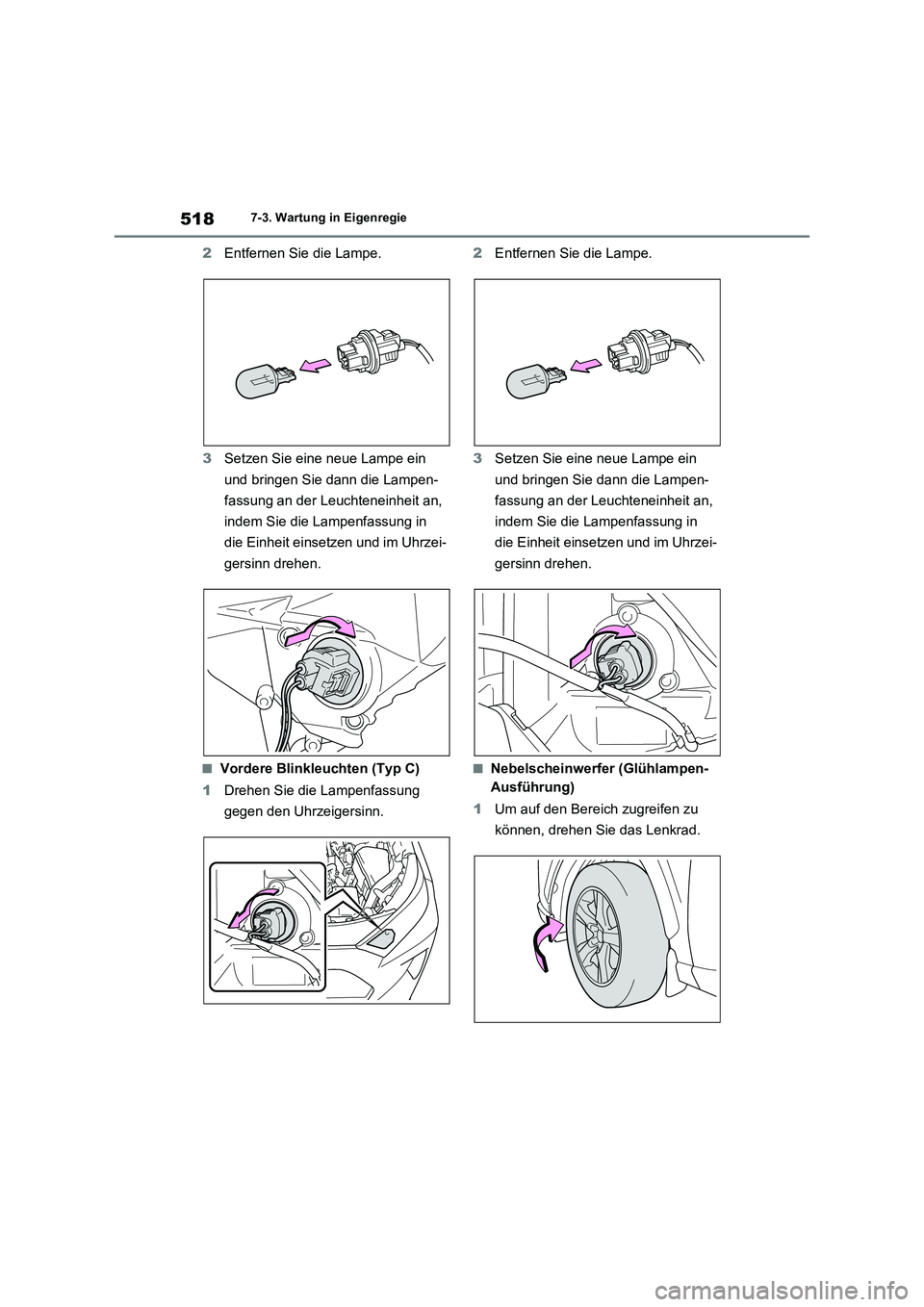

5187-3. Wartung in Eigenregie
2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
QVordere Blinkleuchten (Typ C)
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.QNebelscheinwerfer (Glühlampen-
Ausführung)
1Um auf den Bereich zugreifen zu
können, drehen Sie das Lenkrad.
