2022 TOYOTA RAV4 Betriebsanleitungen (in German)

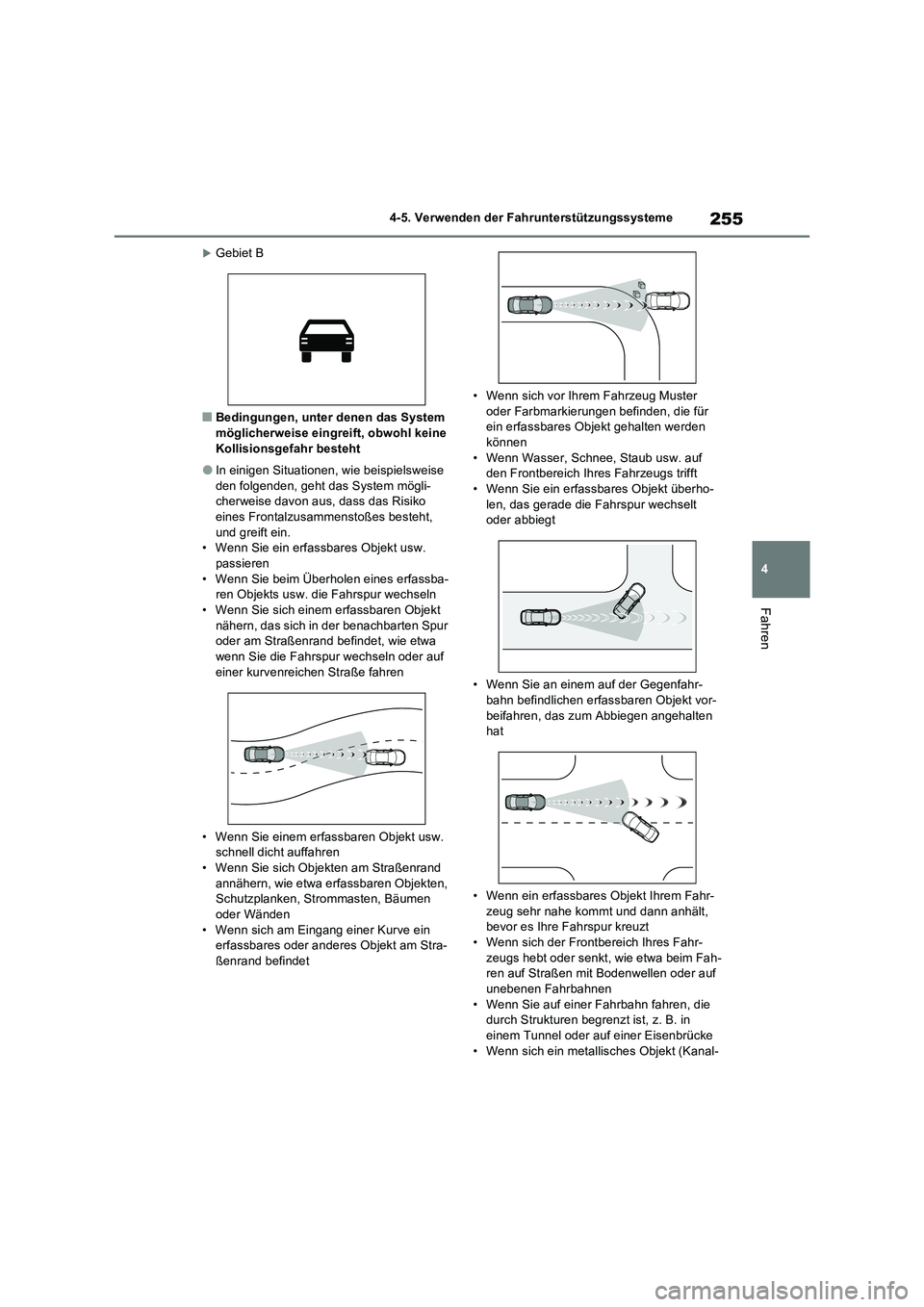

255
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Gebiet B
QBedingungen, unter denen das System
möglicherweise eingreift, obwohl keine Kollisionsgefahr besteht
OIn einigen Situationen, wie beispielsweise den folgenden, geht das System mögli-cherweise davon aus, dass das Risiko
eines Frontalzusammenstoßes besteht, und greift ein.• Wenn Sie ein erfassbares Objekt usw.
passieren • Wenn Sie beim Überholen eines erfassba-ren Objekts usw. die Fahrspur wechseln
• Wenn Sie sich einem erfassbaren Objekt nähern, das sich in der benachbarten Spur oder am Straßenrand befindet, wie etwa
wenn Sie die Fahrspur wechseln oder auf einer kurvenreichen Straße fahren
• Wenn Sie einem erfassbaren Objekt usw. schnell dicht auffahren• Wenn Sie sich Objekten am Straßenrand
annähern, wie etwa erfassbaren Objekten, Schutzplanken, Strommasten, Bäumen oder Wänden
• Wenn sich am Eingang einer Kurve ein erfassbares oder anderes Objekt am Stra-ßenrand befindet
• Wenn sich vor Ihrem Fahrzeug Muster oder Farbmarkierungen befinden, die für ein erfassbares Objekt gehalten werden
können • Wenn Wasser, Schnee, Staub usw. auf den Frontbereich Ihres Fahrzeugs trifft
• Wenn Sie ein erfassbares Objekt überho- len, das gerade die Fahrspur wechselt oder abbiegt
• Wenn Sie an einem auf der Gegenfahr- bahn befindlichen erfassbaren Objekt vor-
beifahren, das zum Abbiegen angehalten hat
• Wenn ein erfassbares Objekt Ihrem Fahr- zeug sehr nahe kommt und dann anhält, bevor es Ihre Fahrspur kreuzt
• Wenn sich der Frontbereich Ihres Fahr- zeugs hebt oder senkt, wie etwa beim Fah-ren auf Straßen mit Bodenwellen oder auf
unebenen Fahrbahnen • Wenn Sie auf einer Fahrbahn fahren, die durch Strukturen begrenzt ist, z. B. in
einem Tunnel oder auf einer Eisenbrücke • Wenn sich ein metallisches Objekt (Kanal-

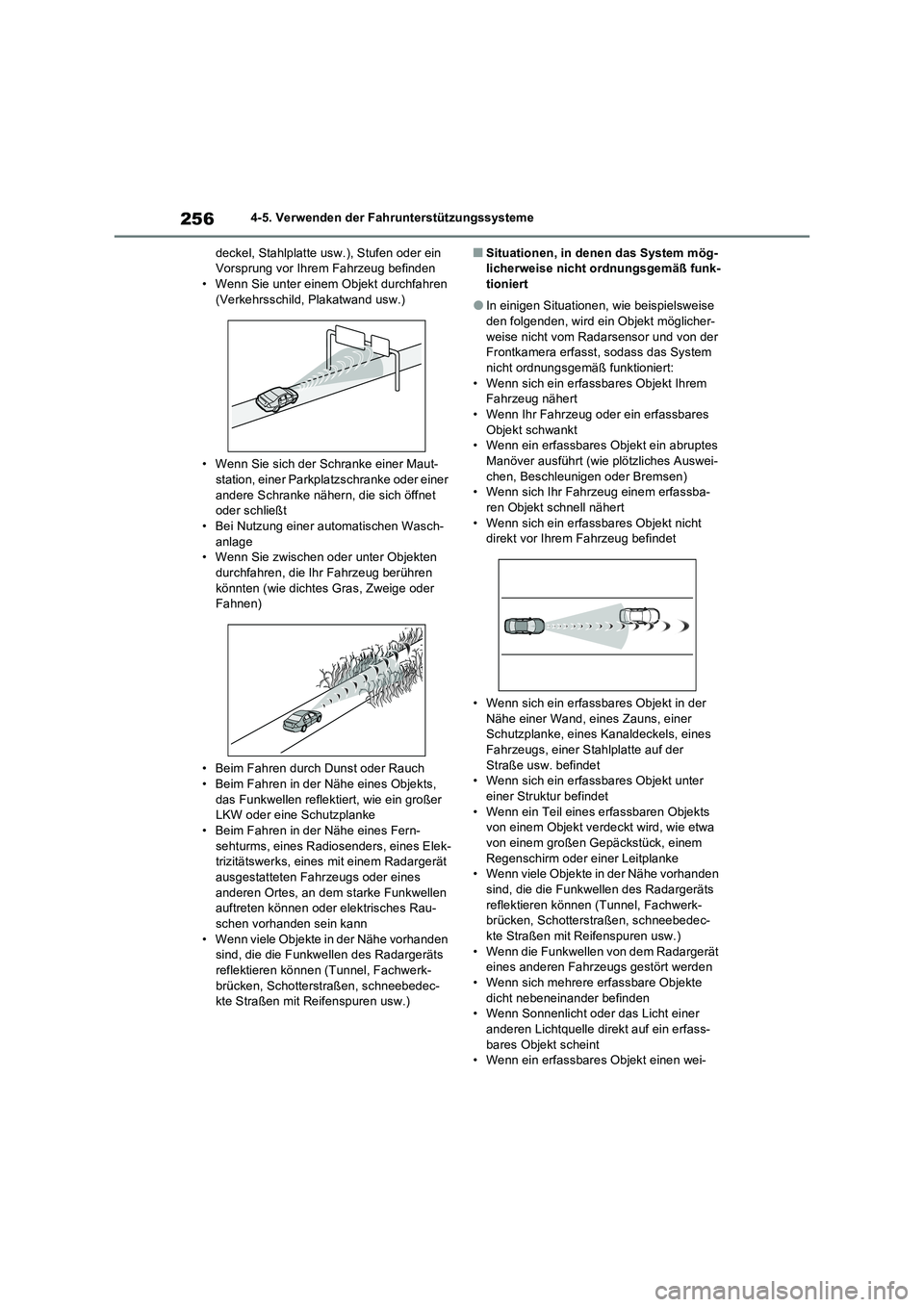

2564-5. Verwenden der Fahrunterstützungssysteme
deckel, Stahlplatte usw.), Stufen oder ein
Vorsprung vor Ihrem Fahrzeug befinden
• Wenn Sie unter einem Objekt durchfahren
(Verkehrsschild, Plakatwand usw.)
• Wenn Sie sich der Schranke einer Maut-
station, einer Parkplatzschranke oder einer
andere Schranke nähern, die sich öffnet
oder schließt
• Bei Nutzung einer automatischen Wasch-
anlage
• Wenn Sie zwischen oder unter Objekten
durchfahren, die Ihr Fahrzeug berühren
könnten (wie dichtes Gras, Zweige oder
Fahnen)
• Beim Fahren durch Dunst oder Rauch
• Beim Fahren in der Nähe eines Objekts,
das Funkwellen reflektiert, wie ein großer
LKW oder eine Schutzplanke
• Beim Fahren in der Nähe eines Fern-
sehturms, eines Radiosenders, eines Elek-
trizitätswerks, eines mit einem Radargerät
ausgestatteten Fahrzeugs oder eines
anderen Ortes, an dem starke Funkwellen
auftreten können oder elektrisches Rau-
schen vorhanden sein kann
• Wenn viele Objekte in der Nähe vorhanden
sind, die die Funkwellen des Radargeräts
reflektieren können (Tunnel, Fachwerk-
brücken, Schotterstraßen, schneebedec-
kte Straßen mit Reifenspuren usw.)
QSituationen, in denen das System mög-
licherweise nicht ordnungsgemäß funk-
tioniert
OIn einigen Situationen, wie beispielsweise
den folgenden, wird ein Objekt möglicher-
weise nicht vom Radarsensor und von der
Frontkamera erfasst, sodass das System
nicht ordnungsgemäß funktioniert:
• Wenn sich ein erfassbares Objekt Ihrem
Fahrzeug nähert
• Wenn Ihr Fahrzeug oder ein erfassbares
Objekt schwankt
• Wenn ein erfassbares Objekt ein abruptes
Manöver ausführt (wie plötzliches Auswei-
chen, Beschleunigen oder Bremsen)
• Wenn sich Ihr Fahrzeug einem erfassba-
ren Objekt schnell nähert
• Wenn sich ein erfassbares Objekt nicht
direkt vor Ihrem Fahrzeug befindet
• Wenn sich ein erfassbares Objekt in der
Nähe einer Wand, eines Zauns, einer
Schutzplanke, eines Kanaldeckels, eines
Fahrzeugs, einer Stahlplatte auf der
Straße usw. befindet
• Wenn sich ein erfassbares Objekt unter
einer Struktur befindet
• Wenn ein Teil eines erfassbaren Objekts
von einem Objekt verdeckt wird, wie etwa
von einem großen Gepäckstück, einem
Regenschirm oder einer Leitplanke
• Wenn viele Objekte in der Nähe vorhanden
sind, die die Funkwellen des Radargeräts
reflektieren können (Tunnel, Fachwerk-
brücken, Schotterstraßen, schneebedec-
kte Straßen mit Reifenspuren usw.)
• Wenn die Funkwellen von dem Radargerät
eines anderen Fahrzeugs gestört werden
• Wenn sich mehrere erfassbare Objekte
dicht nebeneinander befinden
• Wenn Sonnenlicht oder das Licht einer
anderen Lichtquelle direkt auf ein erfass-
bares Objekt scheint
• Wenn ein erfassbares Objekt einen wei-

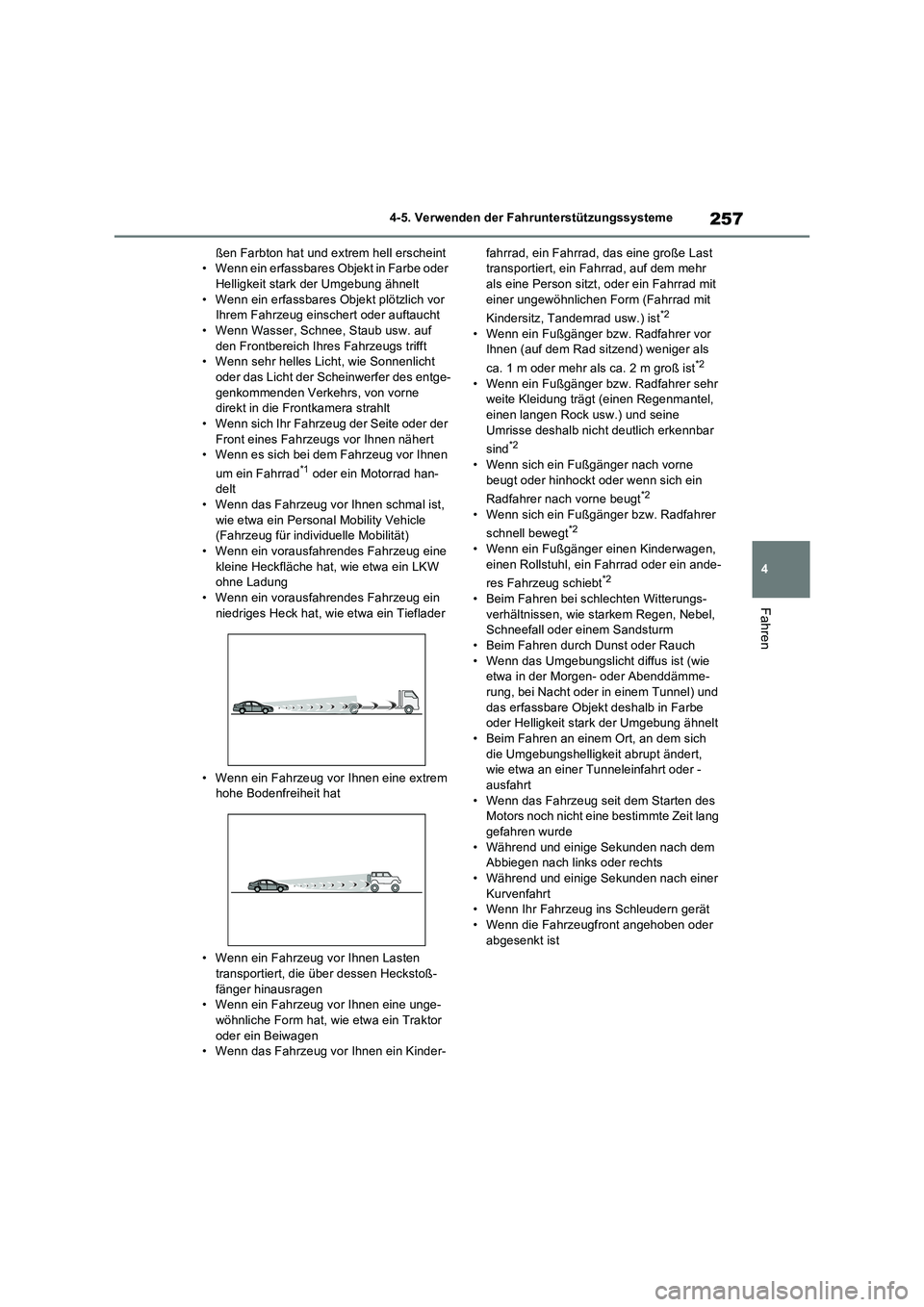

257
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
ßen Farbton hat und extrem hell erscheint
• Wenn ein erfassbares Objekt in Farbe oder
Helligkeit stark der Umgebung ähnelt
• Wenn ein erfassbares Objekt plötzlich vor
Ihrem Fahrzeug einschert oder auftaucht
• Wenn Wasser, Schnee, Staub usw. auf
den Frontbereich Ihres Fahrzeugs trifft
• Wenn sehr helles Licht, wie Sonnenlicht
oder das Licht der Scheinwerfer des entge-
genkommenden Verkehrs, von vorne
direkt in die Frontkamera strahlt
• Wenn sich Ihr Fahrzeug der Seite oder der
Front eines Fahrzeugs vor Ihnen nähert
• Wenn es sich bei dem Fahrzeug vor Ihnen
um ein Fahrrad
*1 oder ein Motorrad han-
delt
• Wenn das Fahrzeug vor Ihnen schmal ist,
wie etwa ein Personal Mobility Vehicle
(Fahrzeug für individuelle Mobilität)
• Wenn ein vorausfahrendes Fahrzeug eine
kleine Heckfläche hat, wie etwa ein LKW
ohne Ladung
• Wenn ein vorausfahrendes Fahrzeug ein
niedriges Heck hat, wie etwa ein Tieflader
• Wenn ein Fahrzeug vor Ihnen eine extrem
hohe Bodenfreiheit hat
• Wenn ein Fahrzeug vor Ihnen Lasten
transportiert, die über dessen Heckstoß-
fänger hinausragen
• Wenn ein Fahrzeug vor Ihnen eine unge-
wöhnliche Form hat, wie etwa ein Traktor
oder ein Beiwagen
• Wenn das Fahrzeug vor Ihnen ein Kinder-fahrrad, ein Fahrrad, das eine große Last
transportiert, ein Fahrrad, auf dem mehr
als eine Person sitzt, oder ein Fahrrad mit
einer ungewöhnlichen Form (Fahrrad mit
Kindersitz, Tandemrad usw.) ist
*2
• Wenn ein Fußgänger bzw. Radfahrer vor
Ihnen (auf dem Rad sitzend) weniger als
ca. 1 m oder mehr als ca. 2 m groß ist
*2
• Wenn ein Fußgänger bzw. Radfahrer sehr
weite Kleidung trägt (einen Regenmantel,
einen langen Rock usw.) und seine
Umrisse deshalb nicht deutlich erkennbar
sind
*2
• Wenn sich ein Fußgänger nach vorne
beugt oder hinhockt oder wenn sich ein
Radfahrer nach vorne beugt
*2
• Wenn sich ein Fußgänger bzw. Radfahrer
schnell bewegt*2
• Wenn ein Fußgänger einen Kinderwagen,
einen Rollstuhl, ein Fahrrad oder ein ande-
res Fahrzeug schiebt
*2
• Beim Fahren bei schlechten Witterungs-
verhältnissen, wie starkem Regen, Nebel,
Schneefall oder einem Sandsturm
• Beim Fahren durch Dunst oder Rauch
• Wenn das Umgebungslicht diffus ist (wie
etwa in der Morgen- oder Abenddämme-
rung, bei Nacht oder in einem Tunnel) und
das erfassbare Objekt deshalb in Farbe
oder Helligkeit stark der Umgebung ähnelt
• Beim Fahren an einem Ort, an dem sich
die Umgebungshelligkeit abrupt ändert,
wie etwa an einer Tunneleinfahrt oder -
ausfahrt
• Wenn das Fahrzeug seit dem Starten des
Motors noch nicht eine bestimmte Zeit lang
gefahren wurde
• Während und einige Sekunden nach dem
Abbiegen nach links oder rechts
• Während und einige Sekunden nach einer
Kurvenfahrt
• Wenn Ihr Fahrzeug ins Schleudern gerät
• Wenn die Fahrzeugfront angehoben oder
abgesenkt ist

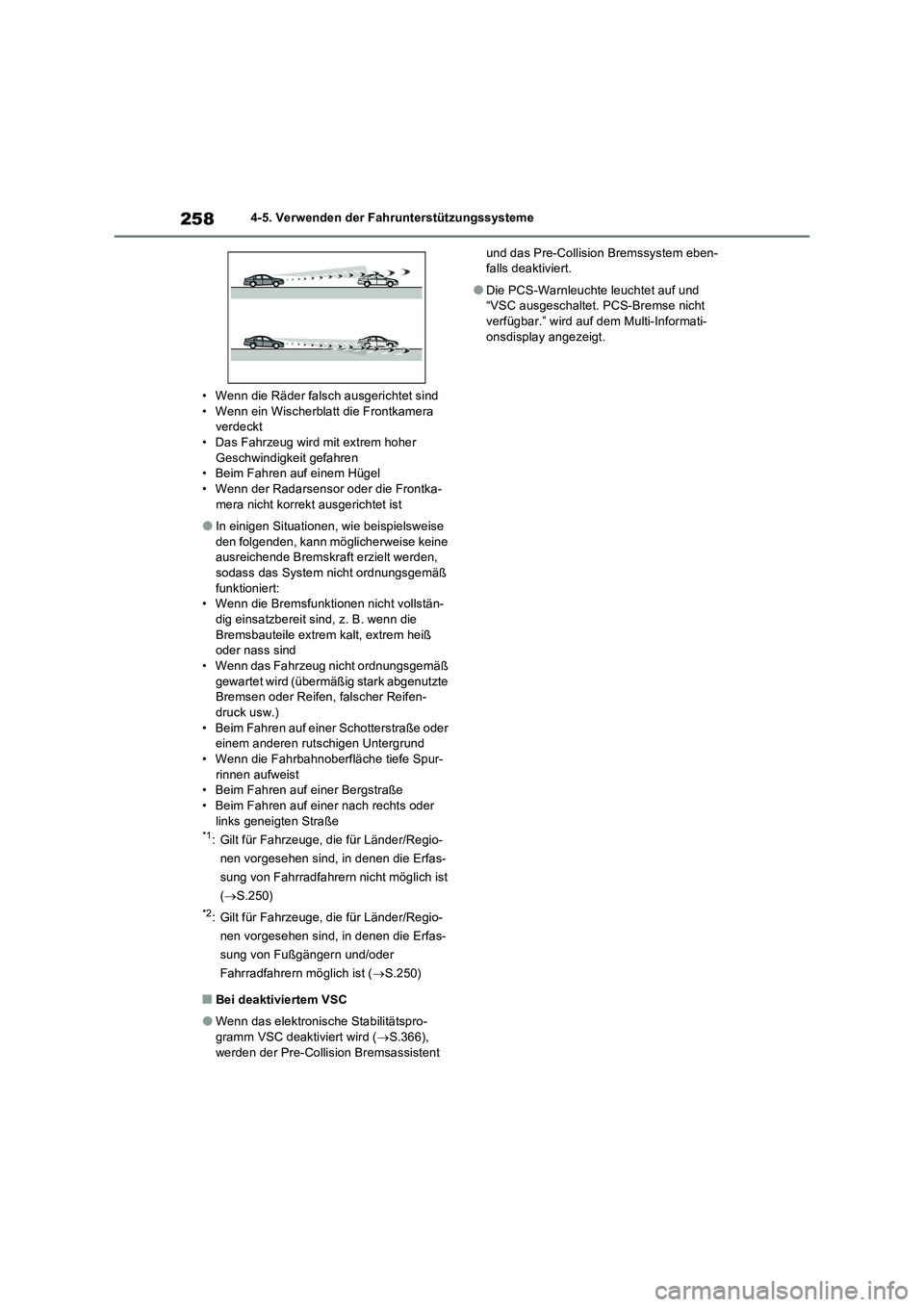

2584-5. Verwenden der Fahrunterstützungssysteme
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt die Frontkamera
verdeckt
• Das Fahrzeug wird mit extrem hoher
Geschwindigkeit gefahren
• Beim Fahren auf einem Hügel
• Wenn der Radarsensor oder die Frontka-
mera nicht korrekt ausgerichtet ist
OIn einigen Situationen, wie beispielsweise
den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden,
sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollstän-
dig einsatzbereit sind, z. B. wenn die
Bremsbauteile extrem kalt, extrem heiß
oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß
gewartet wird (übermäßig stark abgenutzte
Bremsen oder Reifen, falscher Reifen-
druck usw.)
• Beim Fahren auf einer Schotterstraße oder
einem anderen rutschigen Untergrund
• Wenn die Fahrbahnoberfläche tiefe Spur-
rinnen aufweist
• Beim Fahren auf einer Bergstraße
• Beim Fahren auf einer nach rechts oder
links geneigten Straße
*1: Gilt für Fahrzeuge, die für Länder/Regio-
nen vorgesehen sind, in denen die Erfas-
sung von Fahrradfahrern nicht möglich ist
(S.250)
*2: Gilt für Fahrzeuge, die für Länder/Regio-
nen vorgesehen sind, in denen die Erfas-
sung von Fußgängern und/oder
Fahrradfahrern möglich ist (S.250)
QBei deaktiviertem VSC
OWenn das elektronische Stabilitätspro-
gramm VSC deaktiviert wird (S.366),
werden der Pre-Collision Bremsassistent und das Pre-Collision Bremssystem eben-
falls deaktiviert.
ODie PCS-Warnleuchte leuchtet auf und
“VSC ausgeschaltet. PCS-Bremse nicht
verfügbar.” wird auf dem Multi-Informati-
onsdisplay angezeigt.

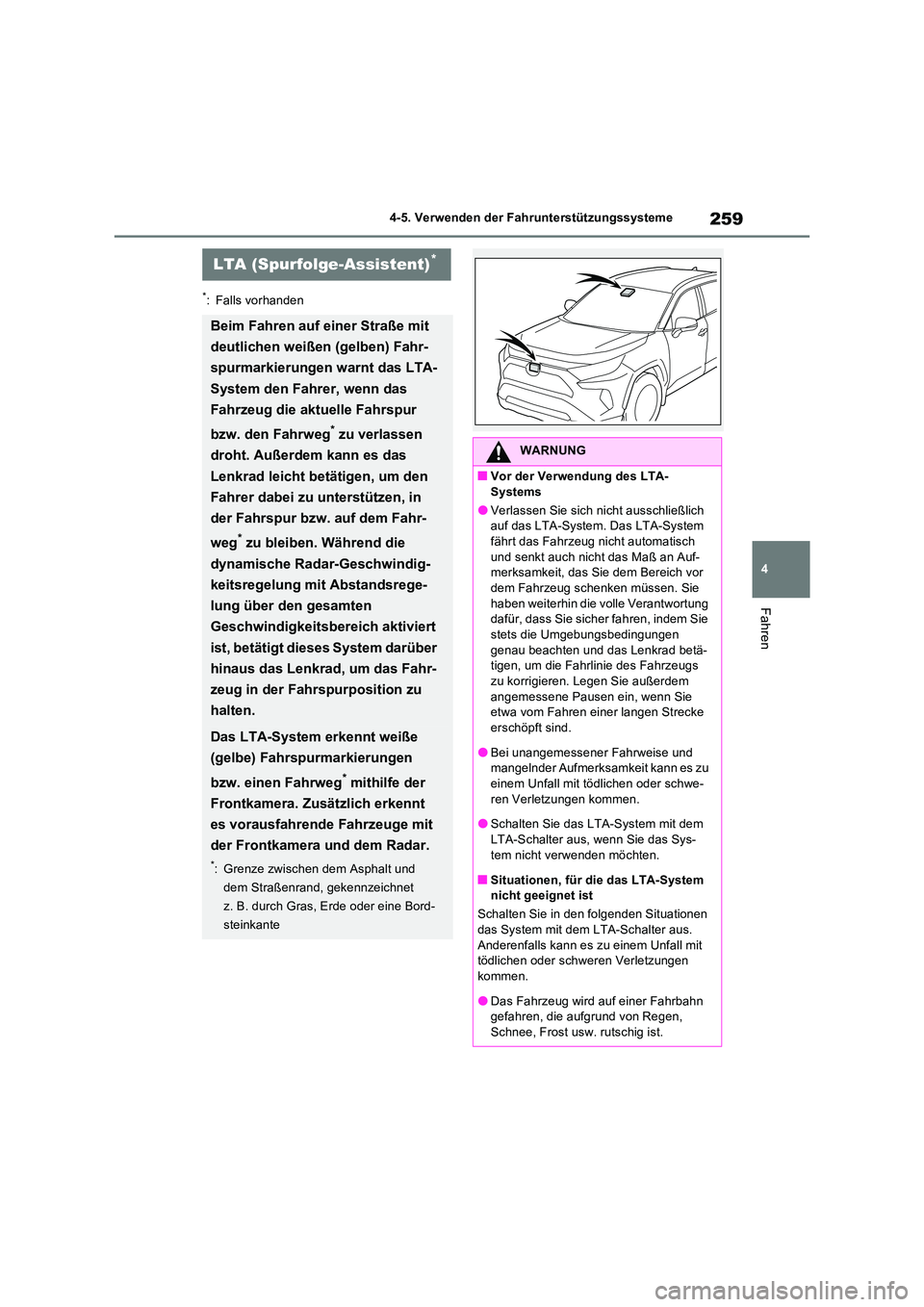

259
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
LTA (Spurfolge-Assistent)*
Beim Fahren auf einer Straße mit
deutlichen weißen (gelben) Fahr-
spurmarkierungen warnt das LTA-
System den Fahrer, wenn das
Fahrzeug die aktuelle Fahrspur
bzw. den Fahrweg* zu verlassen
droht. Außerdem kann es das
Lenkrad leicht betätigen, um den
Fahrer dabei zu unterstützen, in
der Fahrspur bzw. auf dem Fahr-
weg* zu bleiben. Während die
dynamische Radar-Geschwindig-
keitsregelung mit Abstandsrege-
lung über den gesamten
Geschwindigkeitsbereich aktiviert
ist, betätigt dieses System darüber
hinaus das Lenkrad, um das Fahr-
zeug in der Fahrspurposition zu
halten.
Das LTA-System erkennt weiße
(gelbe) Fahrspurmarkierungen
bzw. einen Fahrweg* mithilfe der
Frontkamera. Zusätzlich erkennt
es vorausfahrende Fahrzeuge mit
der Frontkamera und dem Radar.
*: Grenze zwischen dem Asphalt und
dem Straßenrand, gekennzeichnet
z. B. durch Gras, Erde oder eine Bord-
steinkante
WARNUNG
QVor der Verwendung des LTA- Systems
OVerlassen Sie sich nicht ausschließlich auf das LTA-System. Das LTA-System
fährt das Fahrzeug nicht automatisch und senkt auch nicht das Maß an Auf-merksamkeit, das Sie dem Bereich vor
dem Fahrzeug schenken müssen. Sie haben weiterhin die volle Verantwortung dafür, dass Sie sicher fahren, indem Sie
stets die Umgebungsbedingungen genau beachten und das Lenkrad betä-tigen, um die Fahrlinie des Fahrzeugs
zu korrigieren. Legen Sie außerdem angemessene Pausen ein, wenn Sie etwa vom Fahren einer langen Strecke
erschöpft sind.
OBei unangemessener Fahrweise und mangelnder Aufmerksamkeit kann es zu
einem Unfall mit tödlichen oder schwe- ren Verletzungen kommen.
OSchalten Sie das LTA-System mit dem
LTA-Schalter aus, wenn Sie das Sys- tem nicht verwenden möchten.
QSituationen, für die das LTA-System nicht geeignet ist
Schalten Sie in den folgenden Situationen das System mit dem LTA-Schalter aus.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
ODas Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von Regen, Schnee, Frost usw. rutschig ist.

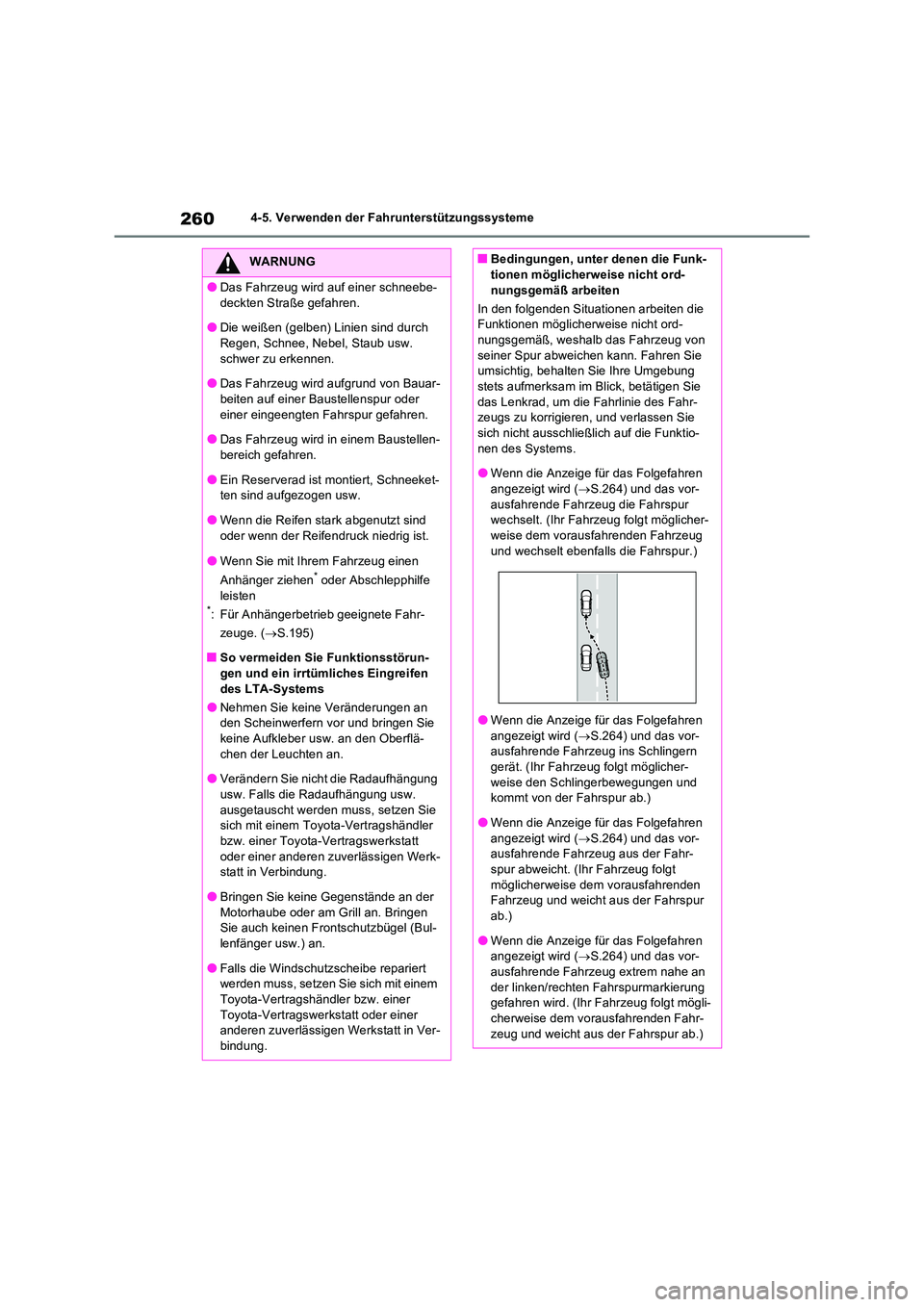

2604-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
ODas Fahrzeug wird auf einer schneebe-
deckten Straße gefahren.
ODie weißen (gelben) Linien sind durch Regen, Schnee, Nebel, Staub usw.
schwer zu erkennen.
ODas Fahrzeug wird aufgrund von Bauar- beiten auf einer Baustellenspur oder
einer eingeengten Fahrspur gefahren.
ODas Fahrzeug wird in einem Baustellen- bereich gefahren.
OEin Reserverad ist montiert, Schneeket-ten sind aufgezogen usw.
OWenn die Reifen stark abgenutzt sind
oder wenn der Reifendruck niedrig ist.
OWenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen* oder Abschlepphilfe
leisten*: Für Anhängerbetrieb geeignete Fahr-
zeuge. ( S.195)
QSo vermeiden Sie Funktionsstörun- gen und ein irrtümliches Eingreifen
des LTA-Systems
ONehmen Sie keine Veränderungen an den Scheinwerfern vor und bringen Sie keine Aufkleber usw. an den Oberflä-
chen der Leuchten an.
OVerändern Sie nicht die Radaufhängung usw. Falls die Radaufhängung usw.
ausgetauscht werden muss, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werk- statt in Verbindung.
OBringen Sie keine Gegenstände an der
Motorhaube oder am Grill an. Bringen Sie auch keinen Frontschutzbügel (Bul-lenfänger usw.) an.
OFalls die Windschutzscheibe repariert werden muss, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
QBedingungen, unter denen die Funk- tionen möglicherweise nicht ord-
nungsgemäß arbeiten
In den folgenden Situationen arbeiten die Funktionen möglicherweise nicht ord-nungsgemäß, weshalb das Fahrzeug von
seiner Spur abweichen kann. Fahren Sie umsichtig, behalten Sie Ihre Umgebung stets aufmerksam im Blick, betätigen Sie
das Lenkrad, um die Fahrlinie des Fahr- zeugs zu korrigieren, und verlassen Sie sich nicht ausschließlich auf die Funktio-
nen des Systems.
OWenn die Anzeige für das Folgefahren angezeigt wird ( S.264) und das vor-
ausfahrende Fahrzeug die Fahrspur wechselt. (Ihr Fahrzeug folgt möglicher-weise dem vorausfahrenden Fahrzeug
und wechselt ebenfalls die Fahrspur.)
OWenn die Anzeige für das Folgefahren
angezeigt wird ( S.264) und das vor- ausfahrende Fahrzeug ins Schlingern gerät. (Ihr Fahrzeug folgt möglicher-
weise den Schlingerbewegungen und kommt von der Fahrspur ab.)
OWenn die Anzeige für das Folgefahren
angezeigt wird ( S.264) und das vor- ausfahrende Fahrzeug aus der Fahr-spur abweicht. (Ihr Fahrzeug folgt
möglicherweise dem vorausfahrenden Fahrzeug und weicht aus der Fahrspur ab.)
OWenn die Anzeige für das Folgefahren angezeigt wird ( S.264) und das vor- ausfahrende Fahrzeug extrem nahe an
der linken/rechten Fahrspurmarkierung gefahren wird. (Ihr Fahrzeug folgt mögli-cherweise dem vorausfahrenden Fahr-
zeug und weicht aus der Fahrspur ab.)

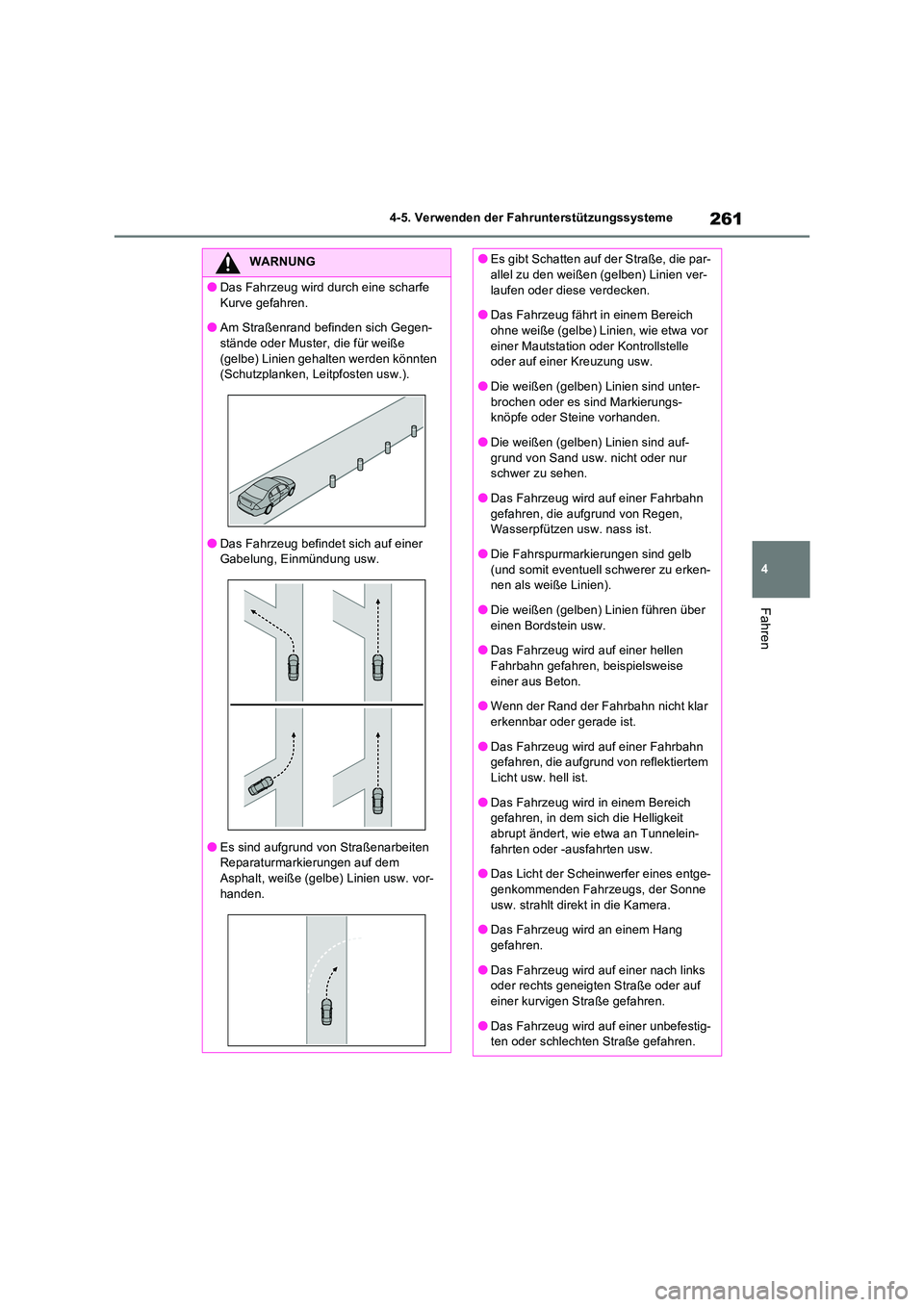

261
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
ODas Fahrzeug wird durch eine scharfe
Kurve gefahren.
OAm Straßenrand befinden sich Gegen- stände oder Muster, die für weiße
(gelbe) Linien gehalten werden könnten (Schutzplanken, Leitpfosten usw.).
ODas Fahrzeug befindet sich auf einer Gabelung, Einmündung usw.
OEs sind aufgrund von Straßenarbeiten Reparaturmarkierungen auf dem Asphalt, weiße (gelbe) Linien usw. vor-
handen.
OEs gibt Schatten auf der Straße, die par- allel zu den weißen (gelben) Linien ver-
laufen oder diese verdecken.
ODas Fahrzeug fährt in einem Bereich ohne weiße (gelbe) Linien, wie etwa vor
einer Mautstation oder Kontrollstelle oder auf einer Kreuzung usw.
ODie weißen (gelben) Linien sind unter-
brochen oder es sind Markierungs- knöpfe oder Steine vorhanden.
ODie weißen (gelben) Linien sind auf-
grund von Sand usw. nicht oder nur schwer zu sehen.
ODas Fahrzeug wird auf einer Fahrbahn
gefahren, die aufgrund von Regen, Wasserpfützen usw. nass ist.
ODie Fahrspurmarkierungen sind gelb
(und somit eventuell schwerer zu erken- nen als weiße Linien).
ODie weißen (gelben) Linien führen über
einen Bordstein usw.
ODas Fahrzeug wird auf einer hellen Fahrbahn gefahren, beispielsweise
einer aus Beton.
OWenn der Rand der Fahrbahn nicht klar erkennbar oder gerade ist.
ODas Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von reflektiertem Licht usw. hell ist.
ODas Fahrzeug wird in einem Bereich gefahren, in dem sich die Helligkeit abrupt ändert, wie etwa an Tunnelein-
fahrten oder -ausfahrten usw.
ODas Licht der Scheinwerfer eines entge- genkommenden Fahrzeugs, der Sonne
usw. strahlt direkt in die Kamera.
ODas Fahrzeug wird an einem Hang gefahren.
ODas Fahrzeug wird auf einer nach links oder rechts geneigten Straße oder auf einer kurvigen Straße gefahren.
ODas Fahrzeug wird auf einer unbefestig-ten oder schlechten Straße gefahren.

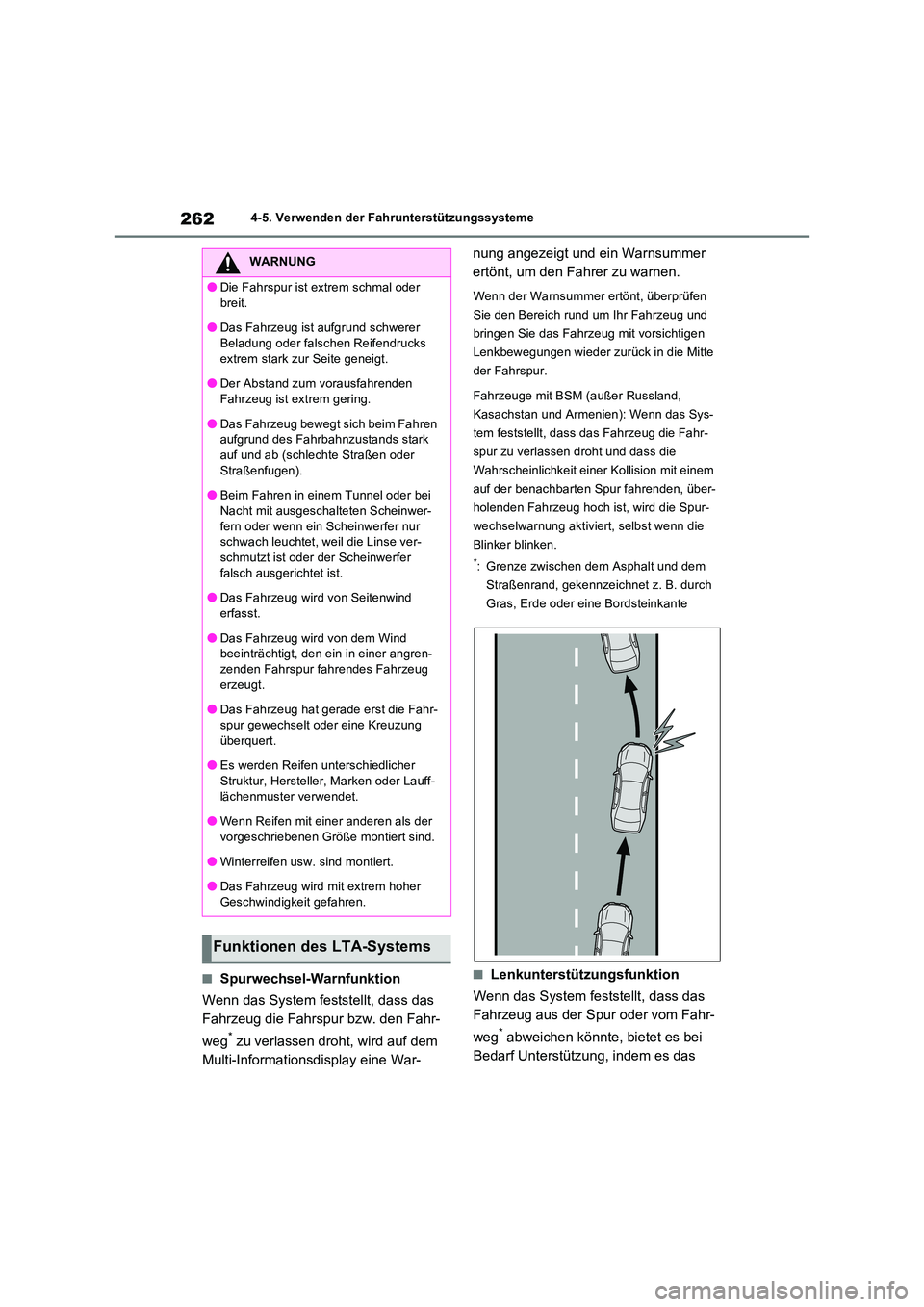

2624-5. Verwenden der Fahrunterstützungssysteme
QSpurwechsel-Warnfunktion
Wenn das System feststellt, dass das
Fahrzeug die Fahrspur bzw. den Fahr-
weg* zu verlassen droht, wird auf dem
Multi-Informationsdisplay eine War-
nung angezeigt und ein Warnsummer
ertönt, um den Fahrer zu warnen.
Wenn der Warnsummer ertönt, überprüfen
Sie den Bereich rund um Ihr Fahrzeug und
bringen Sie das Fahrzeug mit vorsichtigen
Lenkbewegungen wieder zurück in die Mitte
der Fahrspur.
Fahrzeuge mit BSM (außer Russland,
Kasachstan und Armenien): Wenn das Sys-
tem feststellt, dass das Fahrzeug die Fahr-
spur zu verlassen droht und dass die
Wahrscheinlichkeit einer Kollision mit einem
auf der benachbarten Spur fahrenden, über-
holenden Fahrzeug hoch ist, wird die Spur-
wechselwarnung aktiviert, selbst wenn die
Blinker blinken.
*: Grenze zwischen dem Asphalt und dem
Straßenrand, gekennzeichnet z. B. durch
Gras, Erde oder eine Bordsteinkante
QLenkunterstützungsfunktion
Wenn das System feststellt, dass das
Fahrzeug aus der Spur oder vom Fahr-
weg* abweichen könnte, bietet es bei
Bedarf Unterstützung, indem es das
WARNUNG
ODie Fahrspur ist extrem schmal oder
breit.
ODas Fahrzeug ist aufgrund schwerer Beladung oder falschen Reifendrucks
extrem stark zur Seite geneigt.
ODer Abstand zum vorausfahrenden Fahrzeug ist extrem gering.
ODas Fahrzeug bewegt sich beim Fahren aufgrund des Fahrbahnzustands stark auf und ab (schlechte Straßen oder
Straßenfugen).
OBeim Fahren in einem Tunnel oder bei Nacht mit ausgeschalteten Scheinwer-
fern oder wenn ein Scheinwerfer nur schwach leuchtet, weil die Linse ver-schmutzt ist oder der Scheinwerfer
falsch ausgerichtet ist.
ODas Fahrzeug wird von Seitenwind erfasst.
ODas Fahrzeug wird von dem Wind beeinträchtigt, den ein in einer angren-zenden Fahrspur fahrendes Fahrzeug
erzeugt.
ODas Fahrzeug hat gerade erst die Fahr-
spur gewechselt oder eine Kreuzung überquert.
OEs werden Reifen unterschiedlicher
Struktur, Hersteller, Marken oder Lauff- lächenmuster verwendet.
OWenn Reifen mit einer anderen als der
vorgeschriebenen Größe montiert sind.
OWinterreifen usw. sind montiert.
ODas Fahrzeug wird mit extrem hoher
Geschwindigkeit gefahren.
Funktionen des LTA-Systems
