2022 TOYOTA RAV4 Betriebsanleitungen (in German)

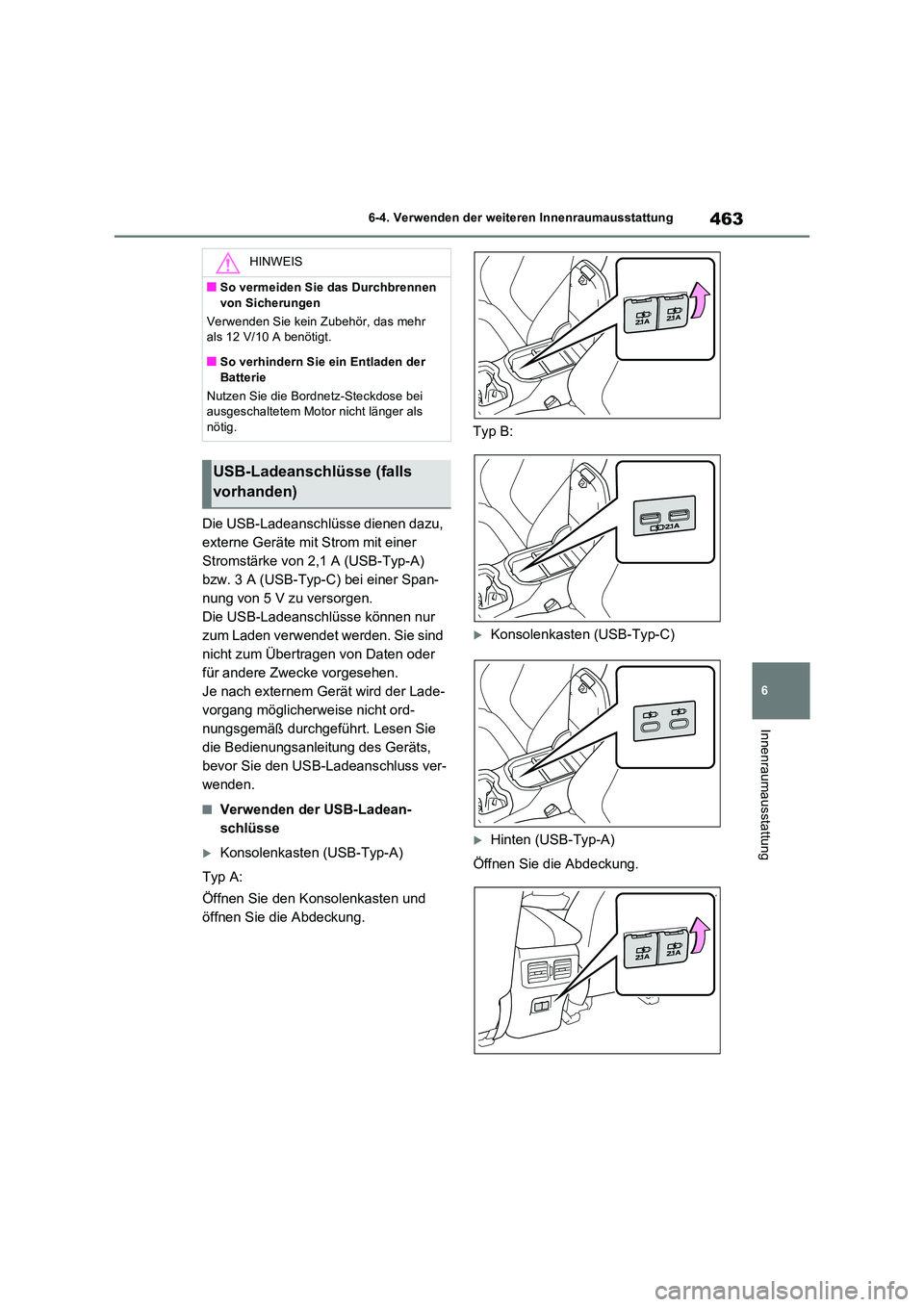

463
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Die USB-Ladeanschlüsse dienen dazu,
externe Geräte mit Strom mit einer
Stromstärke von 2,1 A (USB-Typ-A)
bzw. 3 A (USB-Typ-C) bei einer Span-
nung von 5 V zu versorgen.
Die USB-Ladeanschlüsse können nur
zum Laden verwendet werden. Sie sind
nicht zum Übertragen von Daten oder
für andere Zwecke vorgesehen.
Je nach externem Gerät wird der Lade-
vorgang möglicherweise nicht ord-
nungsgemäß durchgeführt. Lesen Sie
die Bedienungsanleitung des Geräts,
bevor Sie den USB-Ladeanschluss ver-
wenden.
QVerwenden der USB-Ladean-
schlüsse
Konsolenkasten (USB-Typ-A)
Typ A:
Öffnen Sie den Konsolenkasten und
öffnen Sie die Abdeckung.
Typ B:
Konsolenkasten (USB-Typ-C)
Hinten (USB-Typ-A)
Öffnen Sie die Abdeckung.
HINWEIS
QSo vermeiden Sie das Durchbrennen
von Sicherungen
Verwenden Sie kein Zubehör, das mehr als 12 V/10 A benötigt.
QSo verhindern Sie ein Entladen der
Batterie
Nutzen Sie die Bordnetz-Steckdose bei ausgeschaltetem Motor nicht länger als nötig.
USB-Ladeanschlüsse (falls
vorhanden)

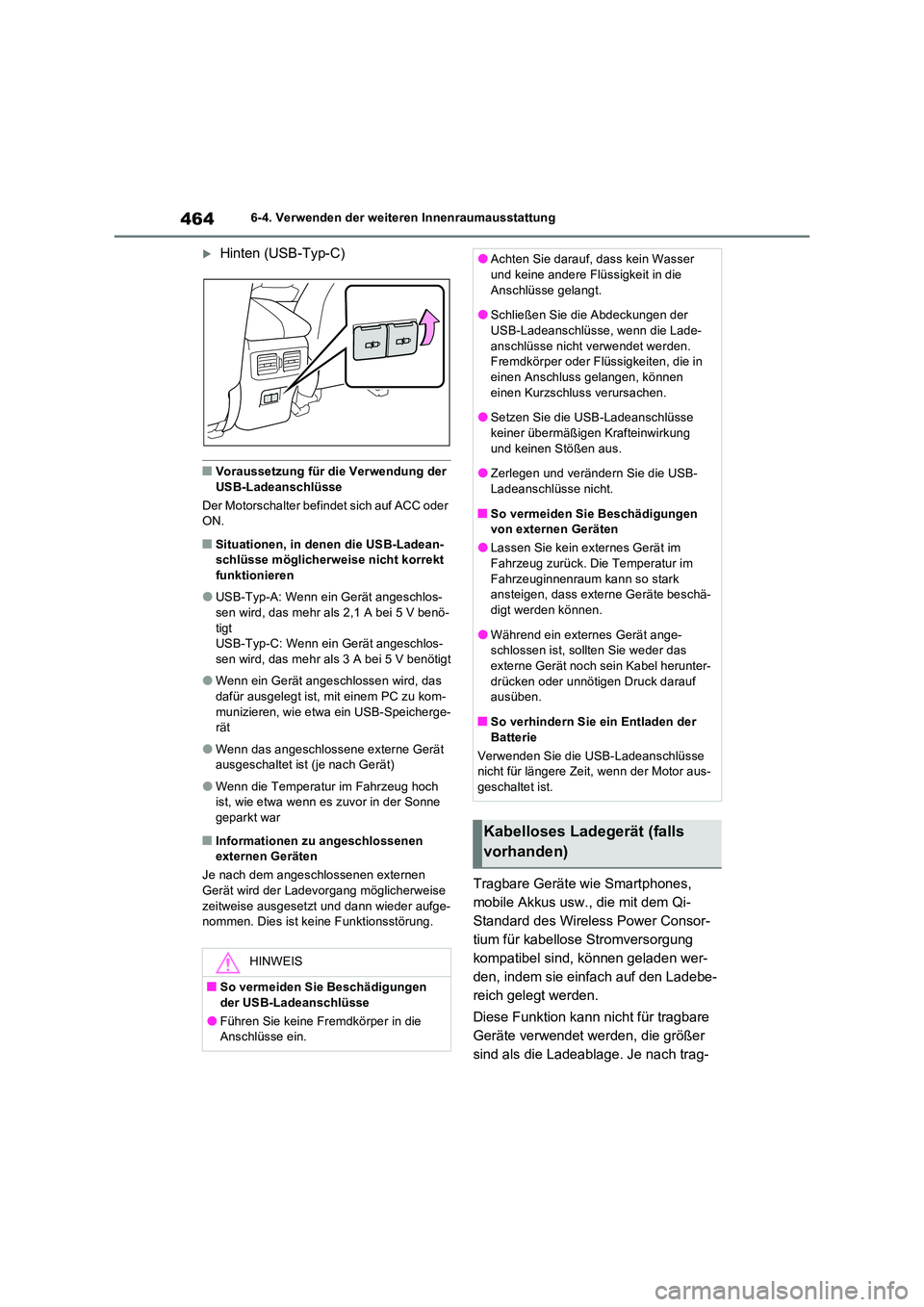

4646-4. Verwenden der weiteren Innenraumausstattung
Hinten (USB-Typ-C)
QVoraussetzung für die Verwendung der
USB-Ladeanschlüsse
Der Motorschalter befindet sich auf ACC oder ON.
QSituationen, in denen die USB-Ladean-schlüsse möglicherweise nicht korrekt
funktionieren
OUSB-Typ-A: Wenn ein Gerät angeschlos-
sen wird, das mehr als 2,1 A bei 5 V benö- tigtUSB-Typ-C: Wenn ein Gerät angeschlos-
sen wird, das mehr als 3 A bei 5 V benötigt
OWenn ein Gerät angeschlossen wird, das
dafür ausgelegt ist, mit einem PC zu kom- munizieren, wie etwa ein USB-Speicherge-rät
OWenn das angeschlossene externe Gerät ausgeschaltet ist (je nach Gerät)
OWenn die Temperatur im Fahrzeug hoch ist, wie etwa wenn es zuvor in der Sonne
geparkt war
QInformationen zu angeschlossenen externen Geräten
Je nach dem angeschlossenen externen Gerät wird der Ladevor gang möglicherweise
zeitweise ausgesetzt und dann wieder aufge- nommen. Dies ist keine Funktionsstörung.
Tragbare Geräte wie Smartphones,
mobile Akkus usw., die mit dem Qi-
Standard des Wireless Power Consor-
tium für kabellose Stromversorgung
kompatibel sind, können geladen wer-
den, indem sie einfach auf den Ladebe-
reich gelegt werden.
Diese Funktion kann nicht für tragbare
Geräte verwendet werden, die größer
sind als die Ladeablage. Je nach trag-
HINWEIS
QSo vermeiden Sie Beschädigungen der USB-Ladeanschlüsse
OFühren Sie keine Fremdkörper in die Anschlüsse ein.
OAchten Sie darauf, dass kein Wasser und keine andere Flüssigkeit in die
Anschlüsse gelangt.
OSchließen Sie die Abdeckungen der USB-Ladeanschlüsse, wenn die Lade-
anschlüsse nicht verwendet werden. Fremdkörper oder Flüssigkeiten, die in einen Anschluss gelangen, können
einen Kurzschluss verursachen.
OSetzen Sie die USB-Ladeanschlüsse keiner übermäßigen Krafteinwirkung
und keinen Stößen aus.
OZerlegen und verändern Sie die USB- Ladeanschlüsse nicht.
QSo vermeiden Sie Beschädigungen von externen Geräten
OLassen Sie kein externes Gerät im Fahrzeug zurück. Die Temperatur im
Fahrzeuginnenraum kann so stark ansteigen, dass externe Geräte beschä-digt werden können.
OWährend ein externes Gerät ange-schlossen ist, sollten Sie weder das externe Gerät noch sein Kabel herunter-
drücken oder unnötigen Druck darauf ausüben.
QSo verhindern Sie ein Entladen der
Batterie
Verwenden Sie die USB-Ladeanschlüsse nicht für längere Zeit, wenn der Motor aus-geschaltet ist.
Kabelloses Ladegerät (falls
vorhanden)

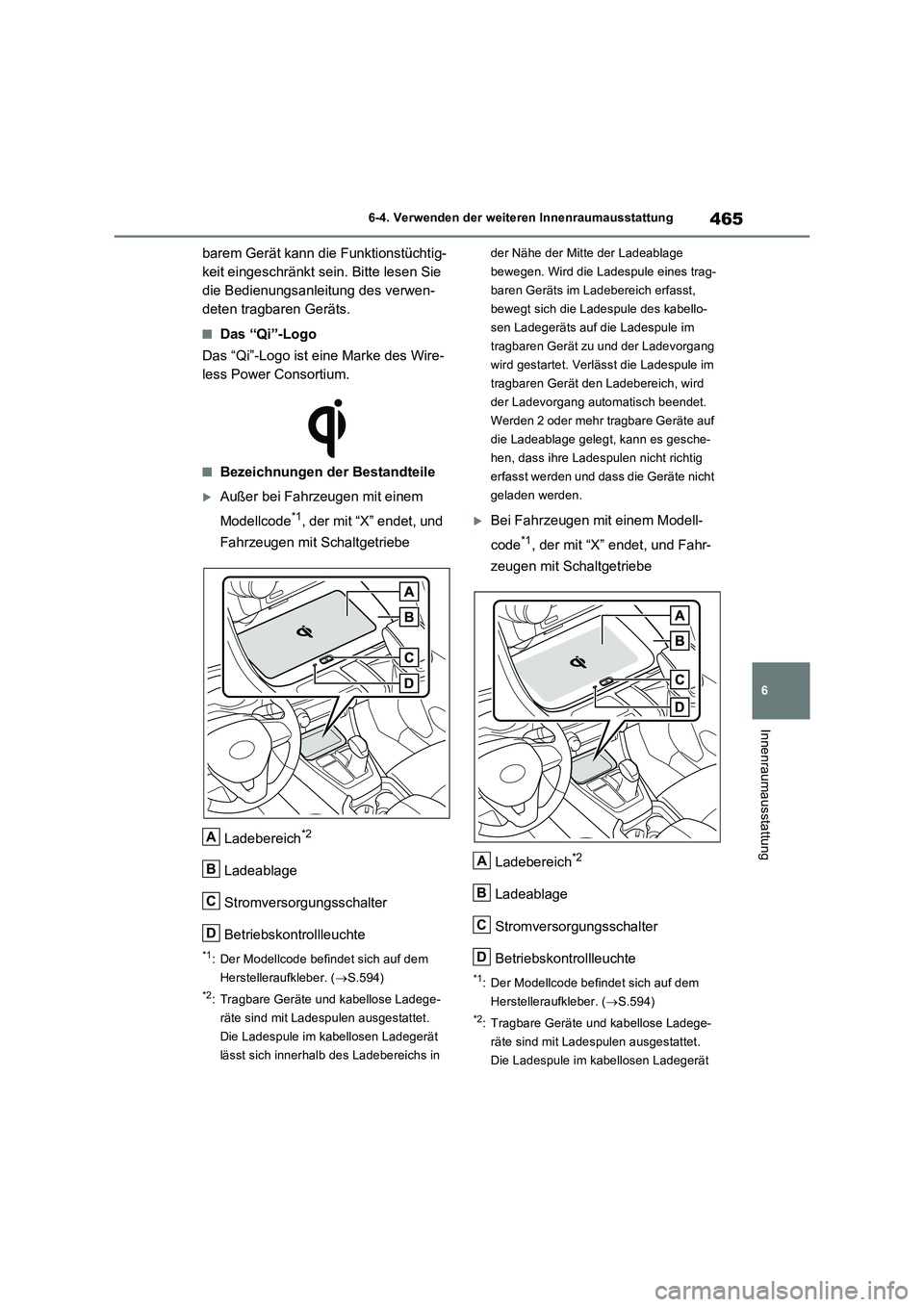

465
6 6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
barem Gerät kann die Funktionstüchtig-
keit eingeschränkt sein. Bitte lesen Sie
die Bedienungsanleitung des verwen-
deten tragbaren Geräts.
QDas “Qi”-Logo
Das “Qi”-Logo ist eine Marke des Wire-
less Power Consortium.
QBezeichnungen der Bestandteile
Außer bei Fahrzeugen mit einem
Modellcode
*1, der mit “X” endet, und
Fahrzeugen mit Schaltgetriebe
Ladebereich
*2
Ladeablage
Stromversorgungsschalter
Betriebskontrollleuchte
*1: Der Modellcode befindet sich auf dem
Herstelleraufkleber. (S.594)
*2: Tragbare Geräte und kabellose Ladege-
räte sind mit Ladespulen ausgestattet.
Die Ladespule im kabellosen Ladegerät
lässt sich innerhalb des Ladebereichs in der Nähe der Mitte der Ladeablage
bewegen. Wird die Ladespule eines trag-
baren Geräts im Ladebereich erfasst,
bewegt sich die Ladespule des kabello-
sen Ladegeräts auf die Ladespule im
tragbaren Gerät zu und der Ladevorgang
wird gestartet. Verlässt die Ladespule im
tragbaren Gerät den Ladebereich, wird
der Ladevorgang automatisch beendet.
Werden 2 oder mehr tragbare Geräte auf
die Ladeablage gelegt, kann es gesche-
hen, dass ihre Ladespulen nicht richtig
erfasst werden und dass die Geräte nicht
geladen werden.
Bei Fahrzeugen mit einem Modell-
code
*1, der mit “X” endet, und Fahr-
zeugen mit Schaltgetriebe
Ladebereich
*2
Ladeablage
Stromversorgungsschalter
Betriebskontrollleuchte
*1: Der Modellcode befindet sich auf dem
Herstelleraufkleber. (S.594)
*2: Tragbare Geräte und kabellose Ladege-
räte sind mit Ladespulen ausgestattet.
Die Ladespule im kabellosen Ladegerät
A
B
C
D
A
B
C
D

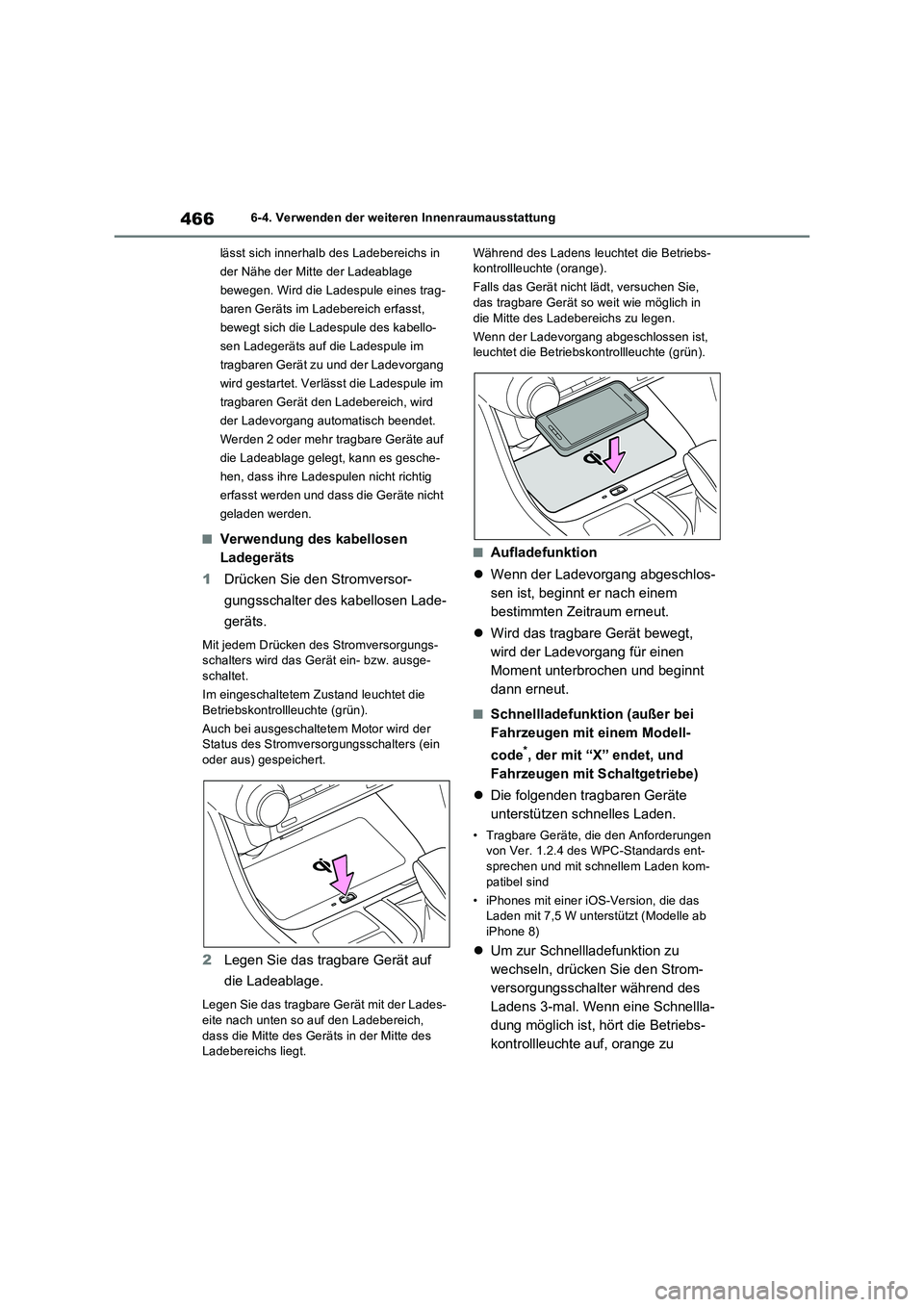

4666-4. Verwenden der weiteren Innenraumausstattung
lässt sich innerhalb des Ladebereichs in
der Nähe der Mitte der Ladeablage
bewegen. Wird die Ladespule eines trag-
baren Geräts im Ladebereich erfasst,
bewegt sich die Ladespule des kabello-
sen Ladegeräts auf die Ladespule im
tragbaren Gerät zu und der Ladevorgang
wird gestartet. Verlässt die Ladespule im
tragbaren Gerät den Ladebereich, wird
der Ladevorgang automatisch beendet.
Werden 2 oder mehr tragbare Geräte auf
die Ladeablage gelegt, kann es gesche-
hen, dass ihre Ladespulen nicht richtig
erfasst werden und dass die Geräte nicht
geladen werden.
QVerwendung des kabellosen
Ladegeräts
1Drücken Sie den Stromversor-
gungsschalter des kabellosen Lade-
geräts.
Mit jedem Drücken des Stromversorgungs-
schalters wird das Gerät ein- bzw. ausge-
schaltet.
Im eingeschaltetem Zustand leuchtet die
Betriebskontrollleuchte (grün).
Auch bei ausgeschaltetem Motor wird der
Status des Stromversorgungsschalters (ein
oder aus) gespeichert.
2Legen Sie das tragbare Gerät auf
die Ladeablage.
Legen Sie das tragbare Gerät mit der Lades-
eite nach unten so auf den Ladebereich,
dass die Mitte des Geräts in der Mitte des
Ladebereichs liegt.Während des Ladens leuchtet die Betriebs-
kontrollleuchte (orange).
Falls das Gerät nicht lädt, versuchen Sie,
das tragbare Gerät so weit wie möglich in
die Mitte des Ladebereichs zu legen.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebskontrollleuchte (grün).
QAufladefunktion
Wenn der Ladevorgang abgeschlos-
sen ist, beginnt er nach einem
bestimmten Zeitraum erneut.
Wird das tragbare Gerät bewegt,
wird der Ladevorgang für einen
Moment unterbrochen und beginnt
dann erneut.
QSchnellladefunktion (außer bei
Fahrzeugen mit einem Modell-
code
*, der mit “X” endet, und
Fahrzeugen mit Schaltgetriebe)
Die folgenden tragbaren Geräte
unterstützen schnelles Laden.
• Tragbare Geräte, die den Anforderungen
von Ver. 1.2.4 des WPC-Standards ent-
sprechen und mit schnellem Laden kom-
patibel sind
• iPhones mit einer iOS-Version, die das
Laden mit 7,5 W unterstützt (Modelle ab
iPhone 8)
Um zur Schnellladefunktion zu
wechseln, drücken Sie den Strom-
versorgungsschalter während des
Ladens 3-mal. Wenn eine Schnellla-
dung möglich ist, hört die Betriebs-
kontrollleuchte auf, orange zu

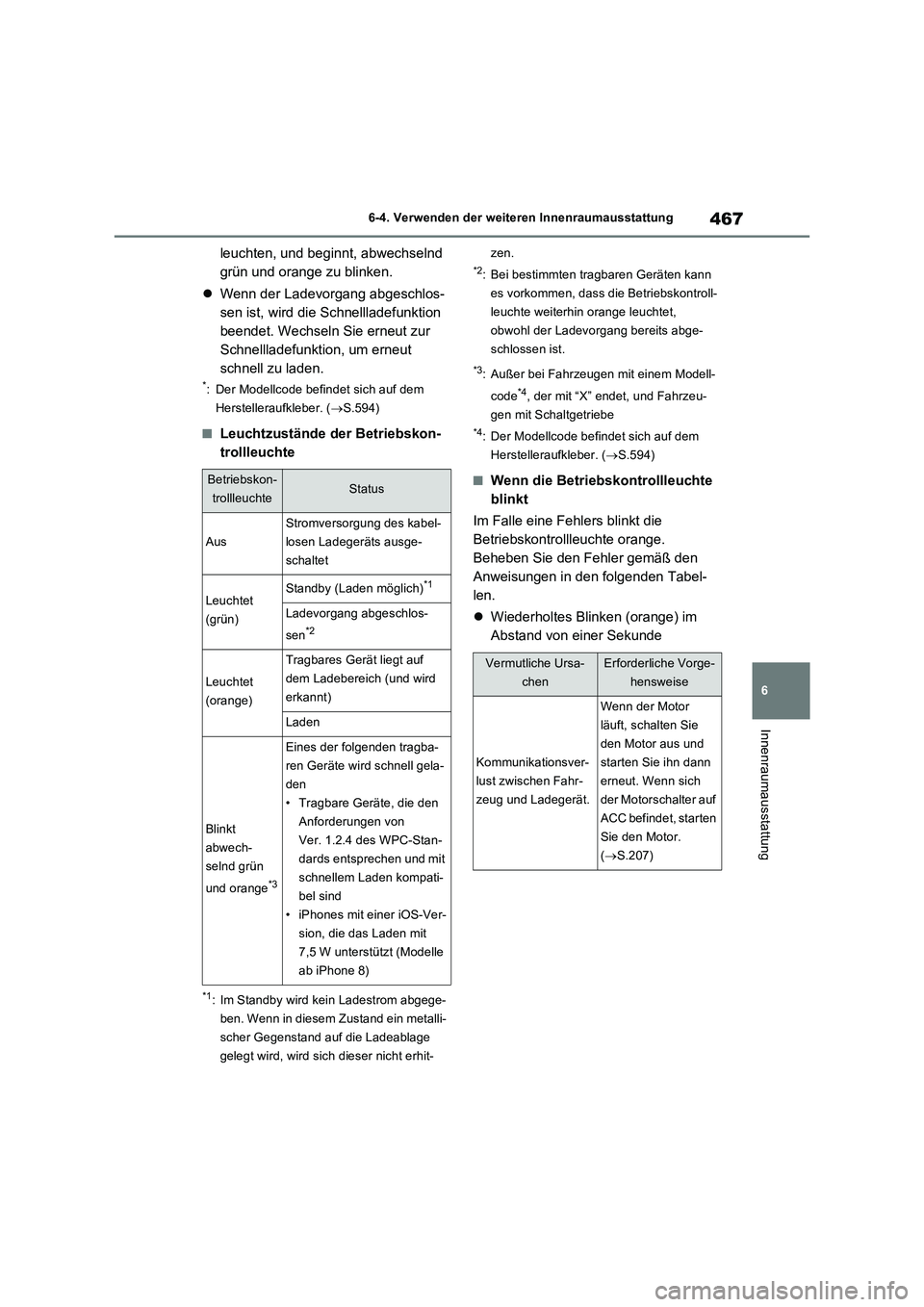

467
6 6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
leuchten, und beginnt, abwechselnd
grün und orange zu blinken.
Wenn der Ladevorgang abgeschlos-
sen ist, wird die Schnellladefunktion
beendet. Wechseln Sie erneut zur
Schnellladefunktion, um erneut
schnell zu laden.
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. (S.594)
QLeuchtzustände der Betriebskon-
trollleuchte
*1: Im Standby wird kein Ladestrom abgege-
ben. Wenn in diesem Zustand ein metalli-
scher Gegenstand auf die Ladeablage
gelegt wird, wird sich dieser nicht erhit-zen.
*2: Bei bestimmten tragbaren Geräten kann
es vorkommen, dass die Betriebskontroll-
leuchte weiterhin orange leuchtet,
obwohl der Ladevorgang bereits abge-
schlossen ist.
*3: Außer bei Fahrzeugen mit einem Modell-
code
*4, der mit “X” endet, und Fahrzeu-
gen mit Schaltgetriebe
*4: Der Modellcode befindet sich auf dem
Herstelleraufkleber. (S.594)
QWenn die Betriebskontrollleuchte
blinkt
Im Falle eine Fehlers blinkt die
Betriebskontrollleuchte orange.
Beheben Sie den Fehler gemäß den
Anweisungen in den folgenden Tabel-
len.
Wiederholtes Blinken (orange) im
Abstand von einer SekundeBetriebskon-
trollleuchteStatus
Aus
Stromversorgung des kabel-
losen Ladegeräts ausge-
schaltet
Leuchtet
(grün)Standby (Laden möglich)*1
Ladevorgang abgeschlos-
sen
*2
Leuchtet
(orange)
Tragbares Gerät liegt auf
dem Ladebereich (und wird
erkannt)
Laden
Blinkt
abwech-
selnd grün
und orange
*3
Eines der folgenden tragba-
ren Geräte wird schnell gela-
den
• Tragbare Geräte, die den
Anforderungen von
Ver. 1.2.4 des WPC-Stan-
dards entsprechen und mit
schnellem Laden kompati-
bel sind
• iPhones mit einer iOS-Ver-
sion, die das Laden mit
7,5 W unterstützt (Modelle
ab iPhone 8)
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Kommunikationsver-
lust zwischen Fahr-
zeug und Ladegerät.
Wenn der Motor
läuft, schalten Sie
den Motor aus und
starten Sie ihn dann
erneut. Wenn sich
der Motorschalter auf
ACC befindet, starten
Sie den Motor.
(S.207)

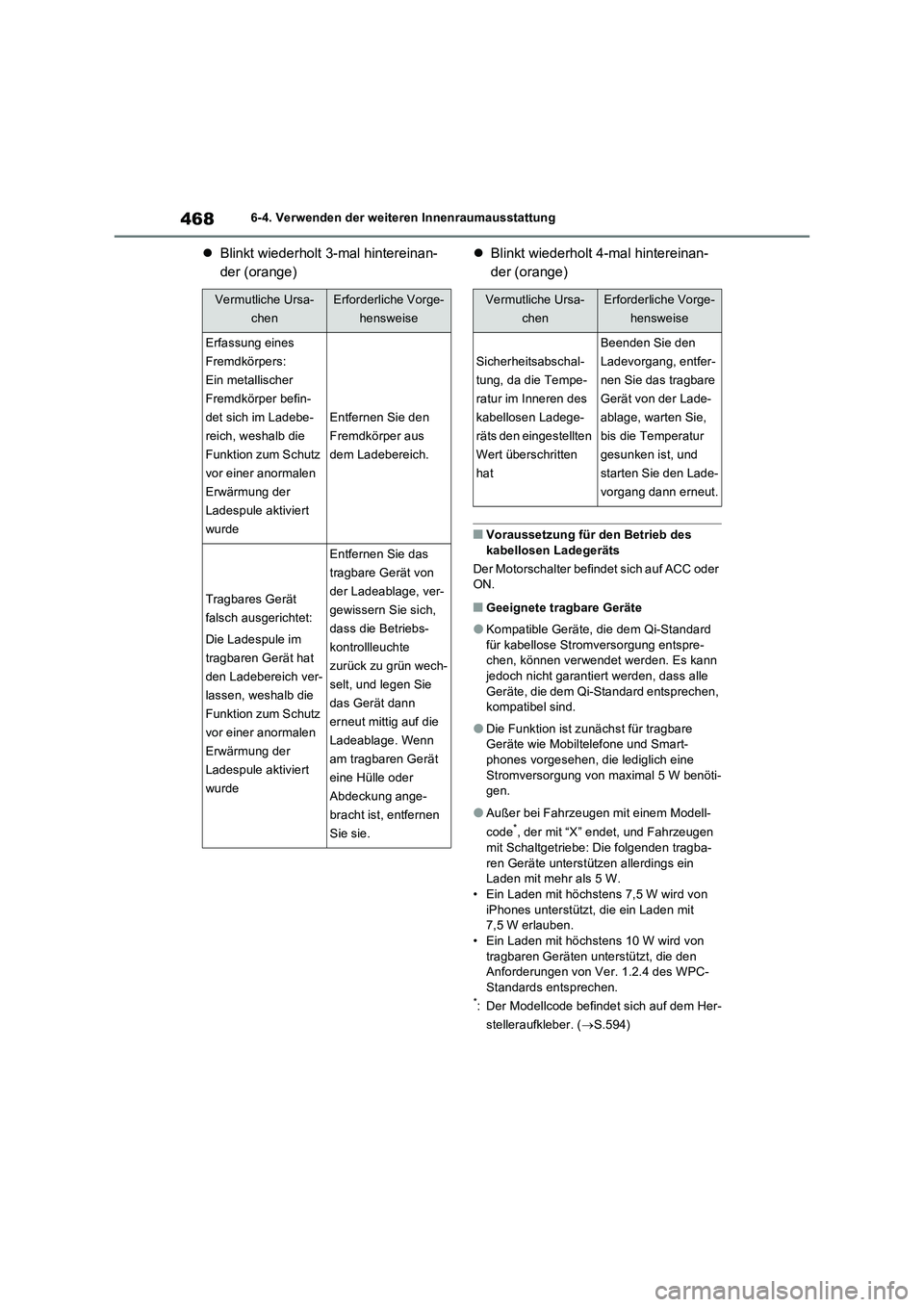

4686-4. Verwenden der weiteren Innenraumausstattung
Blinkt wiederholt 3-mal hintereinan-
der (orange)Blinkt wiederholt 4-mal hintereinan-
der (orange)
QVoraussetzung für den Betrieb des
kabellosen Ladegeräts
Der Motorschalter befindet sich auf ACC oder
ON.
QGeeignete tragbare Geräte
OKompatible Geräte, die dem Qi-Standard
für kabellose Stromversorgung entspre-
chen, können verwendet werden. Es kann
jedoch nicht garantiert werden, dass alle
Geräte, die dem Qi-Standard entsprechen,
kompatibel sind.
ODie Funktion ist zunächst für tragbare
Geräte wie Mobiltelefone und Smart-
phones vorgesehen, die lediglich eine
Stromversorgung von maximal 5 W benöti-
gen.
OAußer bei Fahrzeugen mit einem Modell-
code*, der mit “X” endet, und Fahrzeugen
mit Schaltgetriebe: Die folgenden tragba-
ren Geräte unterstützen allerdings ein
Laden mit mehr als 5 W.
• Ein Laden mit höchstens 7,5 W wird von
iPhones unterstützt, die ein Laden mit
7,5 W erlauben.
• Ein Laden mit höchstens 10 W wird von
tragbaren Geräten unterstützt, die den
Anforderungen von Ver. 1.2.4 des WPC-
Standards entsprechen.
*: Der Modellcode befindet sich auf dem Her-
stelleraufkleber. (S.594)
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Erfassung eines
Fremdkörpers:
Ein metallischer
Fremdkörper befin-
det sich im Ladebe-
reich, weshalb die
Funktion zum Schutz
vor einer anormalen
Erwärmung der
Ladespule aktiviert
wurde
Entfernen Sie den
Fremdkörper aus
dem Ladebereich.
Tragbares Gerät
falsch ausgerichtet:
Die Ladespule im
tragbaren Gerät hat
den Ladebereich ver-
lassen, weshalb die
Funktion zum Schutz
vor einer anormalen
Erwärmung der
Ladespule aktiviert
wurde
Entfernen Sie das
tragbare Gerät von
der Ladeablage, ver-
gewissern Sie sich,
dass die Betriebs-
kontrollleuchte
zurück zu grün wech-
selt, und legen Sie
das Gerät dann
erneut mittig auf die
Ladeablage. Wenn
am tragbaren Gerät
eine Hülle oder
Abdeckung ange-
bracht ist, entfernen
Sie sie.
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Sicherheitsabschal-
tung, da die Tempe-
ratur im Inneren des
kabellosen Ladege-
räts den eingestellten
Wert überschritten
hat
Beenden Sie den
Ladevorgang, entfer-
nen Sie das tragbare
Gerät von der Lade-
ablage, warten Sie,
bis die Temperatur
gesunken ist, und
starten Sie den Lade-
vorgang dann erneut.

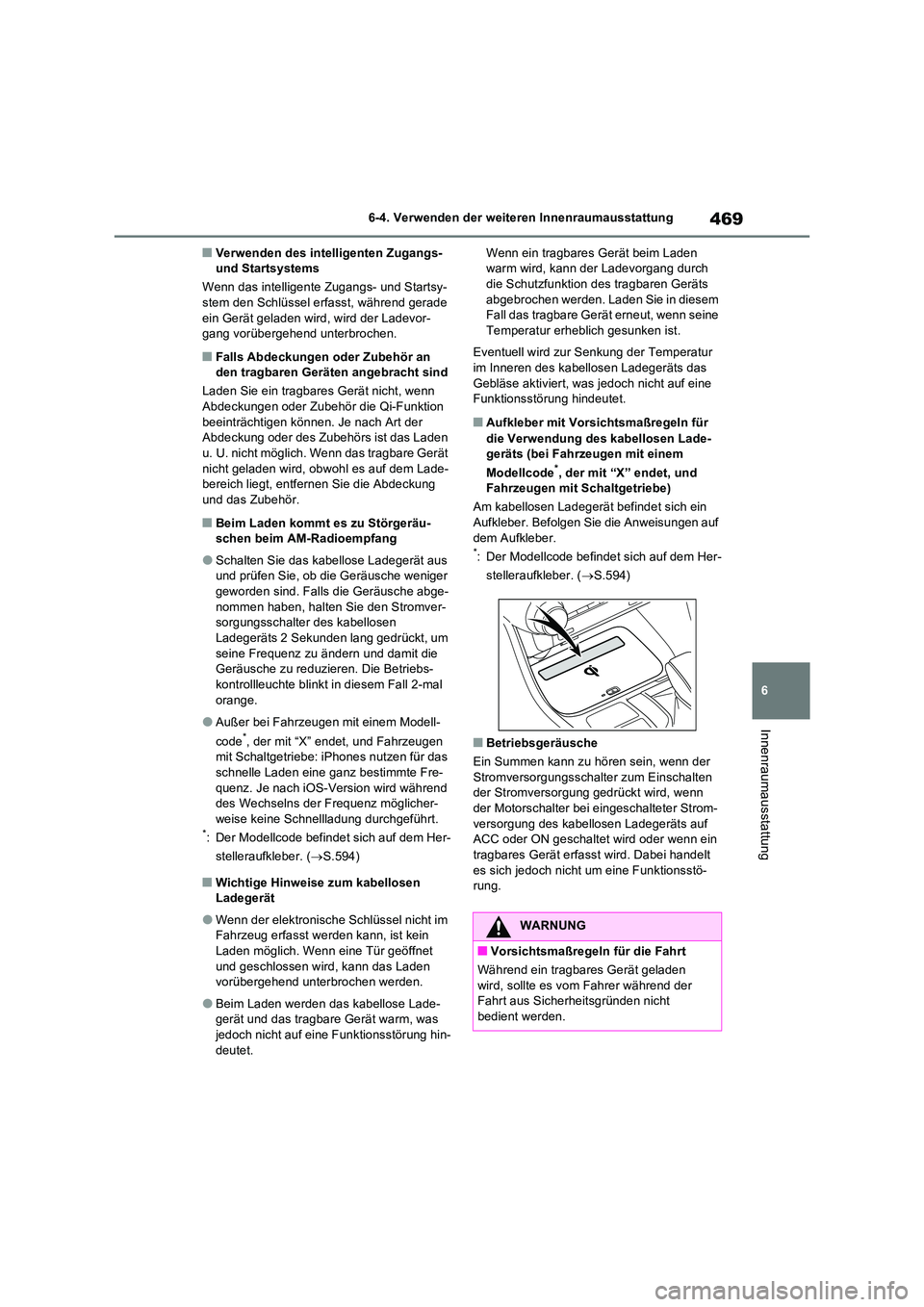

469
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
QVerwenden des intelligenten Zugangs- und Startsystems
Wenn das intelligente Zugangs- und Startsy- stem den Schlüssel erfasst, während gerade
ein Gerät geladen wird, wird der Ladevor- gang vorübergehend unterbrochen.
QFalls Abdeckungen oder Zubehör an den tragbaren Geräten angebracht sind
Laden Sie ein tragbares Gerät nicht, wenn
Abdeckungen oder Zubehör die Qi-Funktion beeinträchtigen können. Je nach Art der Abdeckung oder des Zubehö rs ist das Laden
u. U. nicht möglich. Wenn das tragbare Gerät nicht geladen wird, obwohl es auf dem Lade-bereich liegt, entfernen Sie die Abdeckung
und das Zubehör.
QBeim Laden kommt es zu Störgeräu- schen beim AM-Radioempfang
OSchalten Sie das kabellose Ladegerät aus und prüfen Sie, ob die Geräusche weniger geworden sind. Falls die Geräusche abge-
nommen haben, halten Sie den Stromver- sorgungsschalter des kabellosen Ladegeräts 2 Sekunden lang gedrückt, um
seine Frequenz zu ändern und damit die Geräusche zu reduzieren. Die Betriebs-kontrollleuchte blinkt in diesem Fall 2-mal
orange.
OAußer bei Fahrzeugen mit einem Modell-
code*, der mit “X” endet, und Fahrzeugen mit Schaltgetriebe: iPhones nutzen für das schnelle Laden eine ganz bestimmte Fre-
quenz. Je nach iOS-Version wird während des Wechselns der Frequenz möglicher-weise keine Schnellladung durchgeführt.*: Der Modellcode befindet sich auf dem Her-
stelleraufkleber. ( S.594)
QWichtige Hinweise zum kabellosen Ladegerät
OWenn der elektronische Schlüssel nicht im Fahrzeug erfasst werden kann, ist kein
Laden möglich. Wenn eine Tür geöffnet und geschlossen wird, kann das Laden vorübergehend unterbrochen werden.
OBeim Laden werden das kabellose Lade-gerät und das tragbare Gerät warm, was
jedoch nicht auf eine Funktionsstörung hin- deutet.
Wenn ein tragbares Gerät beim Laden warm wird, kann der Ladevorgang durch die Schutzfunktion des tragbaren Geräts
abgebrochen werden. Laden Sie in diesem Fall das tragbare Gerät erneut, wenn seine Temperatur erheb lich gesunken ist.
Eventuell wird zur Senkung der Temperatur im Inneren des kabellosen Ladegeräts das
Gebläse aktiviert, was jedoch nicht auf eine Funktionsstörung hindeutet.
QAufkleber mit Vorsichtsmaßregeln für
die Verwendung des kabellosen Lade- geräts (bei Fahrzeugen mit einem
Modellcode*, der mit “X” endet, und Fahrzeugen mit Schaltgetriebe)
Am kabellosen Ladegerät befindet sich ein
Aufkleber. Befolgen Sie die Anweisungen auf dem Aufkleber.*: Der Modellcode befindet sich auf dem Her-
stelleraufkleber. ( S.594)
QBetriebsgeräusche
Ein Summen kann zu hören sein, wenn der
Stromversorgungsschalter zum Einschalten der Stromversorgung gedrückt wird, wenn der Motorschalter bei eingeschalteter Strom-
versorgung des kabellosen Ladegeräts auf ACC oder ON geschaltet wird oder wenn ein tragbares Gerät erfasst wird. Dabei handelt
es sich jedoch nicht um eine Funktionsstö- rung.
WARNUNG
QVorsichtsmaßregeln für die Fahrt
Während ein tragbares Gerät geladen
wird, sollte es vom Fahrer während der Fahrt aus Sicherheitsgründen nicht
bedient werden.

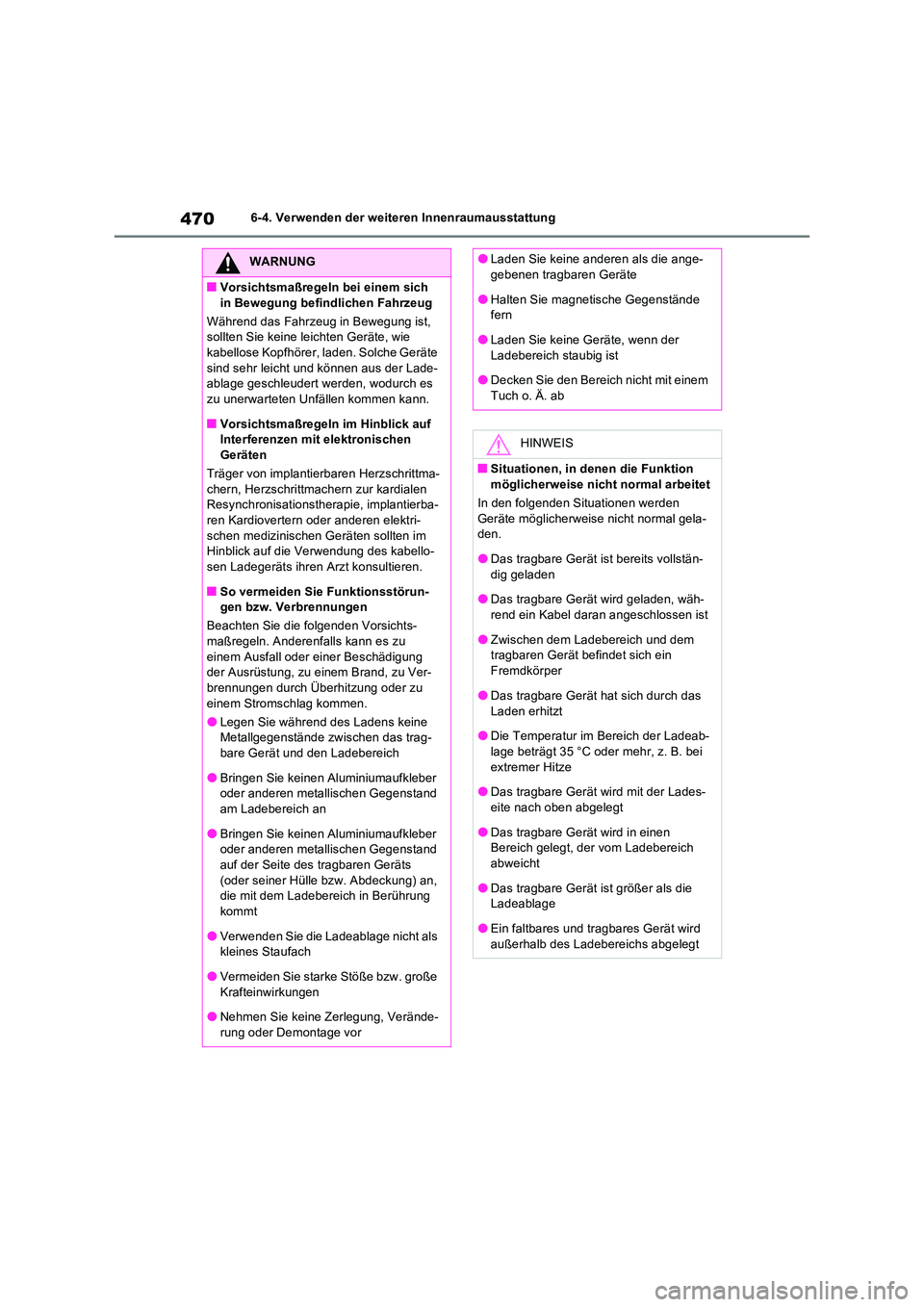

4706-4. Verwenden der weiteren Innenraumausstattung
WARNUNG
QVorsichtsmaßregeln bei einem sich
in Bewegung befindlichen Fahrzeug
Während das Fahrzeug in Bewegung ist, sollten Sie keine leichten Geräte, wie kabellose Kopfhörer, laden. Solche Geräte
sind sehr leicht und können aus der Lade- ablage geschleudert werden, wodurch es zu unerwarteten Unfällen kommen kann.
QVorsichtsmaßregeln im Hinblick auf Interferenzen mit elektronischen Geräten
Träger von implantierbaren Herzschrittma-
chern, Herzschrittmachern zur kardialen Resynchronisationstherapie, implantierba-ren Kardiovertern oder anderen elektri-
schen medizinischen Geräten sollten im Hinblick auf die Verwendung des kabello-sen Ladegeräts ihren Arzt konsultieren.
QSo vermeiden Sie Funktionsstörun-gen bzw. Verbrennungen
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu
einem Ausfall oder einer Beschädigung der Ausrüstung, zu einem Brand, zu Ver-brennungen durch Überhitzung oder zu
einem Stromschlag kommen.
OLegen Sie während des Ladens keine Metallgegenstände zwischen das trag-
bare Gerät und den Ladebereich
OBringen Sie keinen Aluminiumaufkleber oder anderen metallischen Gegenstand
am Ladebereich an
OBringen Sie keinen Aluminiumaufkleber oder anderen metallischen Gegenstand
auf der Seite des tragbaren Geräts (oder seiner Hülle bzw. Abdeckung) an, die mit dem Ladebereich in Berührung
kommt
OVerwenden Sie die Ladeablage nicht als kleines Staufach
OVermeiden Sie starke Stöße bzw. große Krafteinwirkungen
ONehmen Sie keine Zerlegung, Verände-
rung oder Demontage vor
OLaden Sie keine anderen als die ange- gebenen tragbaren Geräte
OHalten Sie magnetische Gegenstände fern
OLaden Sie keine Geräte, wenn der
Ladebereich staubig ist
ODecken Sie den Bereich nicht mit einem Tuch o. Ä. ab
HINWEIS
QSituationen, in denen die Funktion
möglicherweise nicht normal arbeitet
In den folgenden Situationen werden Geräte möglicherweise nicht normal gela-den.
ODas tragbare Gerät ist bereits vollstän-dig geladen
ODas tragbare Gerät wird geladen, wäh-
rend ein Kabel daran angeschlossen ist
OZwischen dem Ladebereich und dem tragbaren Gerät befindet sich ein
Fremdkörper
ODas tragbare Gerät hat sich durch das
Laden erhitzt
ODie Temperatur im Bereich der Ladeab- lage beträgt 35 °C oder mehr, z. B. bei
extremer Hitze
ODas tragbare Gerät wird mit der Lades- eite nach oben abgelegt
ODas tragbare Gerät wird in einen Bereich gelegt, der vom Ladebereich abweicht
ODas tragbare Gerät ist größer als die Ladeablage
OEin faltbares und tragbares Gerät wird
außerhalb des Ladebereichs abgelegt
