2022 TOYOTA RAV4 Betriebsanleitungen (in German)

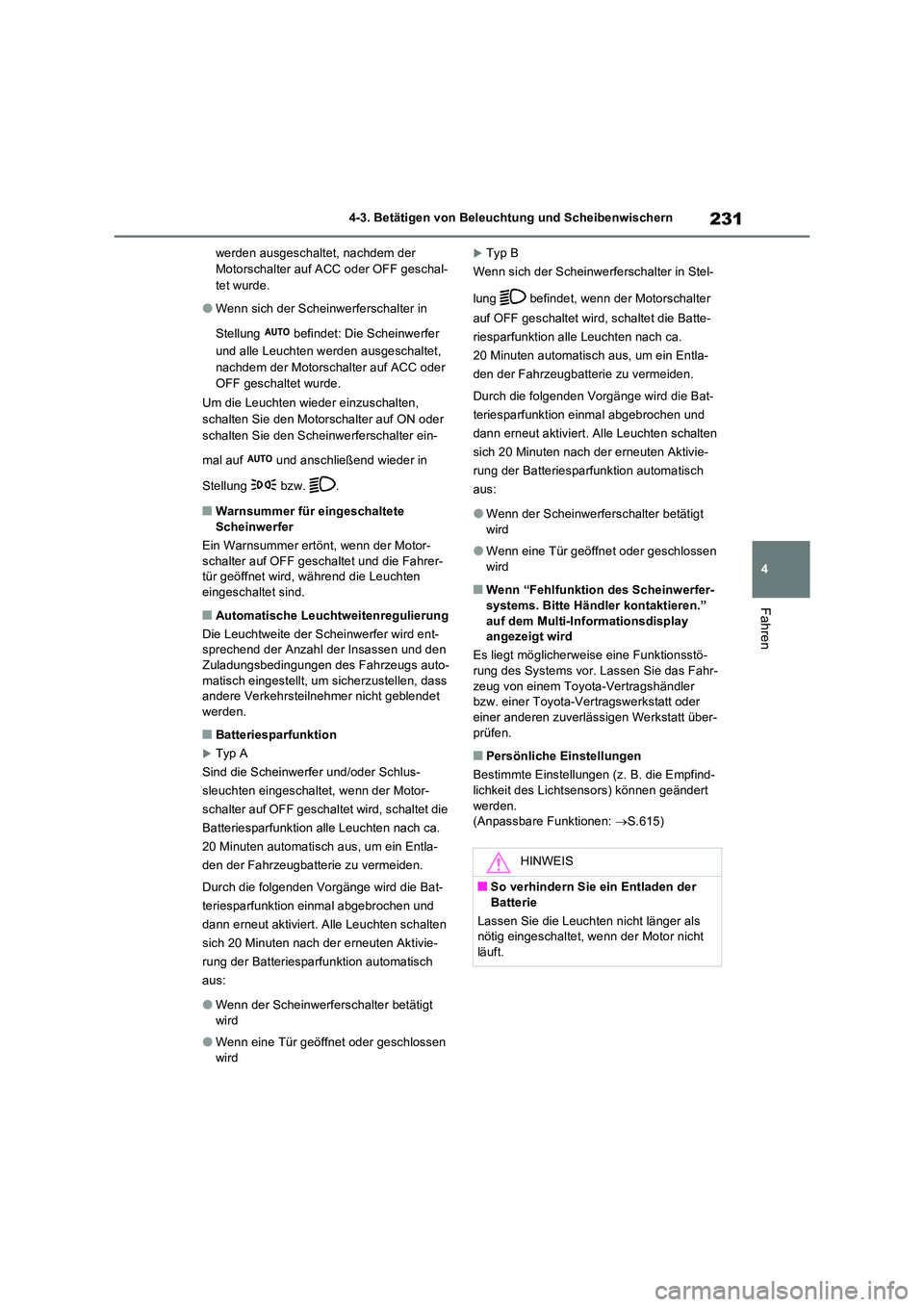

231
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
werden ausgeschaltet, nachdem der
Motorschalter auf ACC oder OFF geschal-
tet wurde.
OWenn sich der Scheinwerferschalter in
Stellung befindet: Die Scheinwerfer
und alle Leuchten werden ausgeschaltet,
nachdem der Motorschalter auf ACC oder
OFF geschaltet wurde.
Um die Leuchten wieder einzuschalten,
schalten Sie den Motorschalter auf ON oder
schalten Sie den Scheinwerferschalter ein-
mal auf und anschließend wieder in
Stellung bzw. .
QWarnsummer für eingeschaltete
Scheinwerfer
Ein Warnsummer ertönt, wenn der Motor- schalter auf OFF geschaltet und die Fahrer-tür geöffnet wird, während die Leuchten
eingeschaltet sind.
QAutomatische Leuchtweitenregulierung
Die Leuchtweite der Scheinwerfer wird ent- sprechend der Anzahl der Insassen und den Zuladungsbedingungen des Fahrzeugs auto-
matisch eingestellt, um sicherzustellen, dass andere Verkehrsteilnehmer nicht geblendet werden.
QBatteriesparfunktion
Typ A
Sind die Scheinwerfer und/oder Schlus-
sleuchten eingeschaltet, wenn der Motor-
schalter auf OFF geschaltet wird, schaltet die
Batteriesparfunktion alle Leuchten nach ca.
20 Minuten automatisch aus, um ein Entla-
den der Fahrzeugbatterie zu vermeiden.
Durch die folgenden Vorgänge wird die Bat-
teriesparfunktion einmal abgebrochen und
dann erneut aktiviert. Alle Leuchten schalten
sich 20 Minuten nach der erneuten Aktivie-
rung der Batteriesparfunktion automatisch
aus:
OWenn der Scheinwerferschalter betätigt
wird
OWenn eine Tür geöffnet oder geschlossen
wird
Typ B
Wenn sich der Scheinwerferschalter in Stel-
lung befindet, wenn der Motorschalter
auf OFF geschaltet wird, schaltet die Batte-
riesparfunktion alle Leuchten nach ca.
20 Minuten automatisch aus, um ein Entla-
den der Fahrzeugbatterie zu vermeiden.
Durch die folgenden Vorgänge wird die Bat-
teriesparfunktion einmal abgebrochen und
dann erneut aktiviert. Alle Leuchten schalten
sich 20 Minuten nach der erneuten Aktivie-
rung der Batteriesparfunktion automatisch
aus:
OWenn der Scheinwerferschalter betätigt wird
OWenn eine Tür geöffnet oder geschlossen wird
QWenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.” auf dem Multi-Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über- prüfen.
QPersönliche Einstellungen
Bestimmte Einstellungen (z. B. die Empfind-
lichkeit des Lichtsensors) können geändert werden.(Anpassbare Funktionen: S.615)
HINWEIS
QSo verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten nicht länger als nötig eingeschaltet, wenn der Motor nicht
läuft.

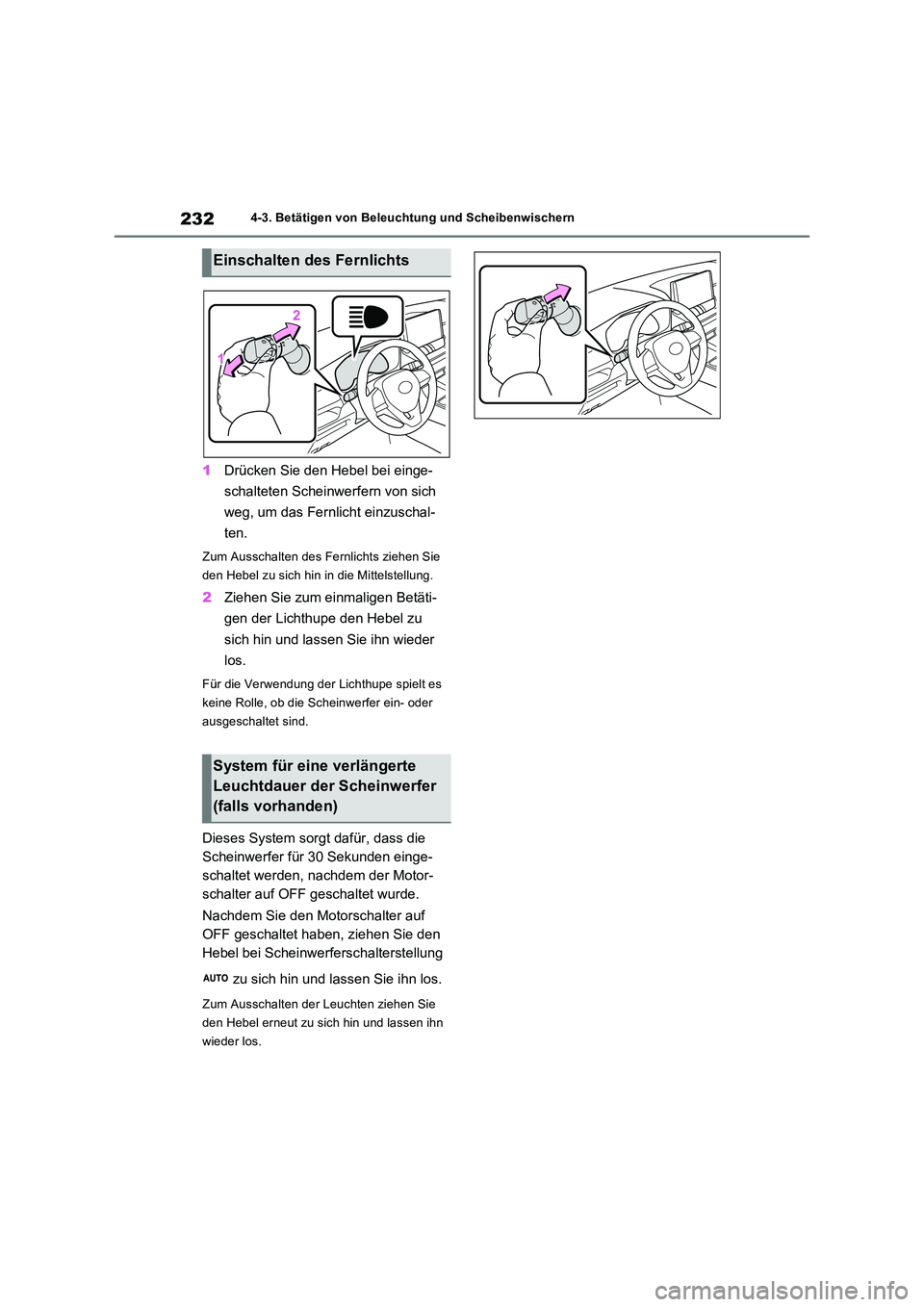

2324-3. Betätigen von Beleuchtung und Scheibenwischern
1Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen Sie
den Hebel zu sich hin in die Mittelstellung.
2 Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es
keine Rolle, ob die Scheinwerfer ein- oder
ausgeschaltet sind.
Dieses System sorgt dafür, dass die
Scheinwerfer für 30 Sekunden einge-
schaltet werden, nachdem der Motor-
schalter auf OFF geschaltet wurde.
Nachdem Sie den Motorschalter auf
OFF geschaltet haben, ziehen Sie den
Hebel bei Scheinwerferschalterstellung
zu sich hin und lassen Sie ihn los.
Zum Ausschalten der Leuchten ziehen Sie
den Hebel erneut zu sich hin und lassen ihn
wieder los.
Einschalten des Fernlichts
System für eine verlängerte
Leuchtdauer der Scheinwerfer
(falls vorhanden)

233
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
*: Falls vorhanden
1 Drücken Sie den Schalter für den
Fernlichtassistenten.
2 Schalten Sie den Scheinwerfer-
schalter in Stellung oder .
Die Kontrollleuchte für den Fernlichtassi-
stenten leuchtet, wenn das System in Betrieb ist.
QBedingungen für das automatische Ein- oder Ausschalten des Fernlichts
OWenn alle folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch einge-schaltet (nach ca. 1 Sekunde):
• Die Geschwindigkeit beträgt mehr als ca. 30 km/h.• Der Bereich vor dem Fahrzeug ist dunkel.
• Vor Ihnen befinden sich keine Fahrzeuge mit eingeschalteten Scheinwerfern oder Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Stra- ßenbeleuchtung schwach ausgeleuchtet.
OWenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch ausgeschaltet:
• Die Geschwindigkeit fällt unter ca. 25 km/h.• Der Bereich vor dem Fahrzeug ist nicht
dunkel. • Vor Ihnen befinden sich Fahrzeuge mit ein-geschalteten Scheinwerfern oder Schlus-
sleuchten. • Die Fahrbahn vor Ihnen ist durch die Stra-ßenbeleuchtung hell ausgeleuchtet.
QInformationen zur Erfassung durch die
Frontkamera
OIn den folgenden Situationen wird das
Fernlicht eventuell nicht automatisch aus- geschaltet:• Wenn in einer Kurve plötzlich entgegen-
kommende Fahrzeuge auftauchen • Wenn ein anderes Fahrzeug vor Ihrem Fahrzeug einschert
• Wenn Fahrzeuge vor Ihnen aufgrund von mehreren Kurven, Fahrbahnteilungen oder
AHB (Fernlichtassistent)*
Der Fernlichtassistent verwendet
eine in das Fahrzeug eingebaute
Frontkamera zur Bewertung der
Helligkeit der Straßenbeleuchtung,
der Leuchten von Fahrzeugen vor
Ihnen usw. und schaltet das Fern-
licht bei Bedarf automatisch ein
oder aus.
WARNUNG
QEinschränkungen des Fernlichtassi- stenten
Verlassen Sie sich nicht zu sehr auf den
Fernlichtassistenten. Fahren Sie immer umsichtig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht bei Bedarf
manuell ein oder aus.
QSo verhindern Sie einen Fehlbetrieb des Fernlichtassistenten
Überladen Sie das Fahrzeug nicht.
Aktivieren des Fernlichtassi-
stenten

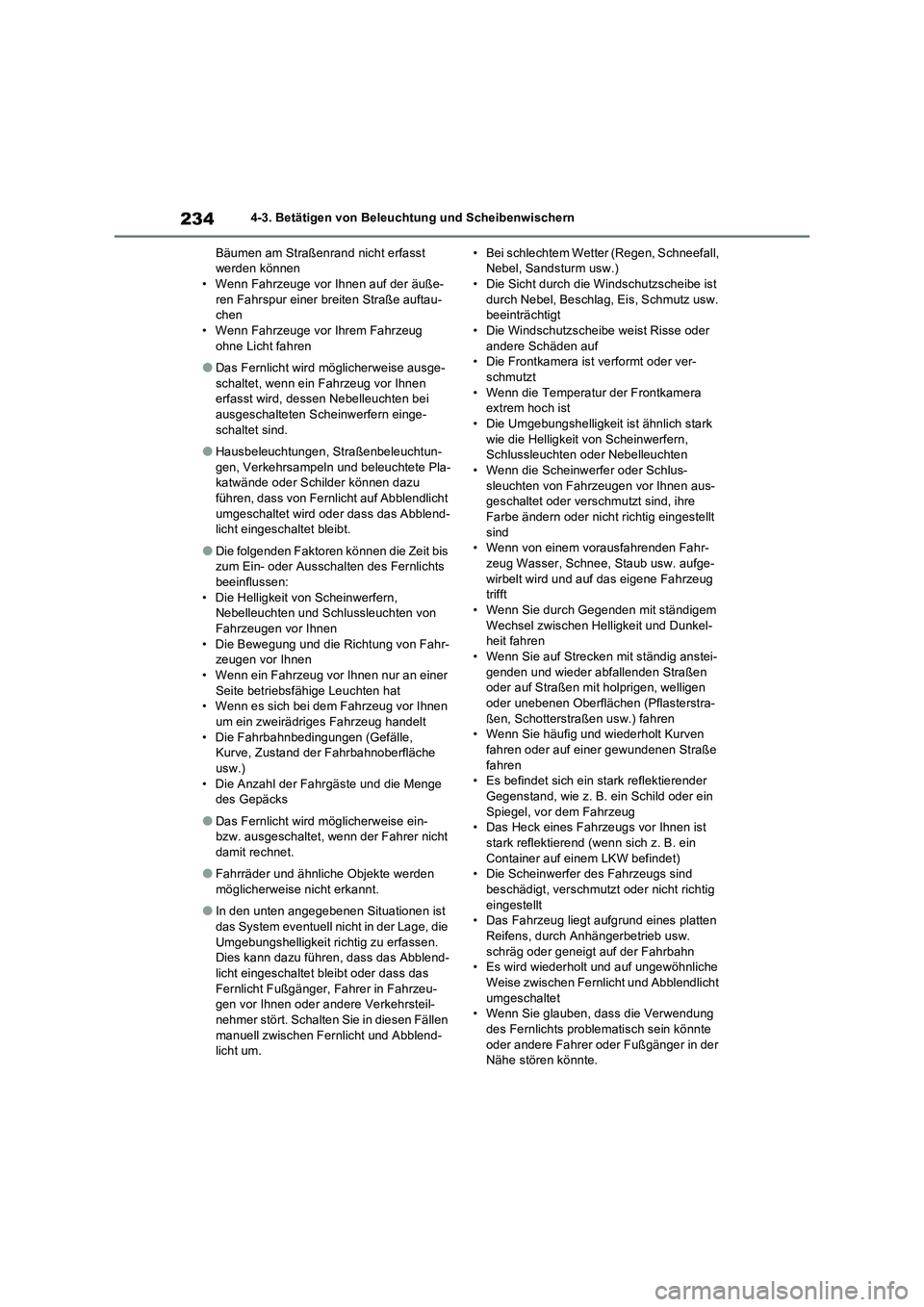

2344-3. Betätigen von Beleuchtung und Scheibenwischern
Bäumen am Straßenrand nicht erfasst
werden können
• Wenn Fahrzeuge vor Ihnen auf der äuße-
ren Fahrspur einer breiten Straße auftau-
chen
• Wenn Fahrzeuge vor Ihrem Fahrzeug
ohne Licht fahren
ODas Fernlicht wird möglicherweise ausge-
schaltet, wenn ein Fahrzeug vor Ihnen
erfasst wird, dessen Nebelleuchten bei
ausgeschalteten Scheinwerfern einge-
schaltet sind.
OHausbeleuchtungen, Straßenbeleuchtun-
gen, Verkehrsampeln und beleuchtete Pla-
katwände oder Schilder können dazu
führen, dass von Fernlicht auf Abblendlicht
umgeschaltet wird oder dass das Abblend-
licht eingeschaltet bleibt.
ODie folgenden Faktoren können die Zeit bis
zum Ein- oder Ausschalten des Fernlichts
beeinflussen:
• Die Helligkeit von Scheinwerfern,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen
• Die Bewegung und die Richtung von Fahr-
zeugen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur an einer
Seite betriebsfähige Leuchten hat
• Wenn es sich bei dem Fahrzeug vor Ihnen
um ein zweirädriges Fahrzeug handelt
• Die Fahrbahnbedingungen (Gefälle,
Kurve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Fahrgäste und die Menge
des Gepäcks
ODas Fernlicht wird möglicherweise ein-
bzw. ausgeschaltet, wenn der Fahrer nicht
damit rechnet.
OFahrräder und ähnliche Objekte werden
möglicherweise nicht erkannt.
OIn den unten angegebenen Situationen ist
das System eventuell nicht in der Lage, die
Umgebungshelligkeit richtig zu erfassen.
Dies kann dazu führen, dass das Abblend-
licht eingeschaltet bleibt oder dass das
Fernlicht Fußgänger, Fahrer in Fahrzeu-
gen vor Ihnen oder andere Verkehrsteil-
nehmer stört. Schalten Sie in diesen Fällen
manuell zwischen Fernlicht und Abblend-
licht um.• Bei schlechtem Wetter (Regen, Schneefall,
Nebel, Sandsturm usw.)
• Die Sicht durch die Windschutzscheibe ist
durch Nebel, Beschlag, Eis, Schmutz usw.
beeinträchtigt
• Die Windschutzscheibe weist Risse oder
andere Schäden auf
• Die Frontkamera ist verformt oder ver-
schmutzt
• Wenn die Temperatur der Frontkamera
extrem hoch ist
• Die Umgebungshelligkeit ist ähnlich stark
wie die Helligkeit von Scheinwerfern,
Schlussleuchten oder Nebelleuchten
• Wenn die Scheinwerfer oder Schlus-
sleuchten von Fahrzeugen vor Ihnen aus-
geschaltet oder verschmutzt sind, ihre
Farbe ändern oder nicht richtig eingestellt
sind
• Wenn von einem vorausfahrenden Fahr-
zeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das eigene Fahrzeug
trifft
• Wenn Sie durch Gegenden mit ständigem
Wechsel zwischen Helligkeit und Dunkel-
heit fahren
• Wenn Sie auf Strecken mit ständig anstei-
genden und wieder abfallenden Straßen
oder auf Straßen mit holprigen, welligen
oder unebenen Oberflächen (Pflasterstra-
ßen, Schotterstraßen usw.) fahren
• Wenn Sie häufig und wiederholt Kurven
fahren oder auf einer gewundenen Straße
fahren
• Es befindet sich ein stark reflektierender
Gegenstand, wie z. B. ein Schild oder ein
Spiegel, vor dem Fahrzeug
• Das Heck eines Fahrzeugs vor Ihnen ist
stark reflektierend (wenn sich z. B. ein
Container auf einem LKW befindet)
• Die Scheinwerfer des Fahrzeugs sind
beschädigt, verschmutzt oder nicht richtig
eingestellt
• Das Fahrzeug liegt aufgrund eines platten
Reifens, durch Anhängerbetrieb usw.
schräg oder geneigt auf der Fahrbahn
• Es wird wiederholt und auf ungewöhnliche
Weise zwischen Fernlicht und Abblendlicht
umgeschaltet
• Wenn Sie glauben, dass die Verwendung
des Fernlichts problematisch sein könnte
oder andere Fahrer oder Fußgänger in der
Nähe stören könnte.

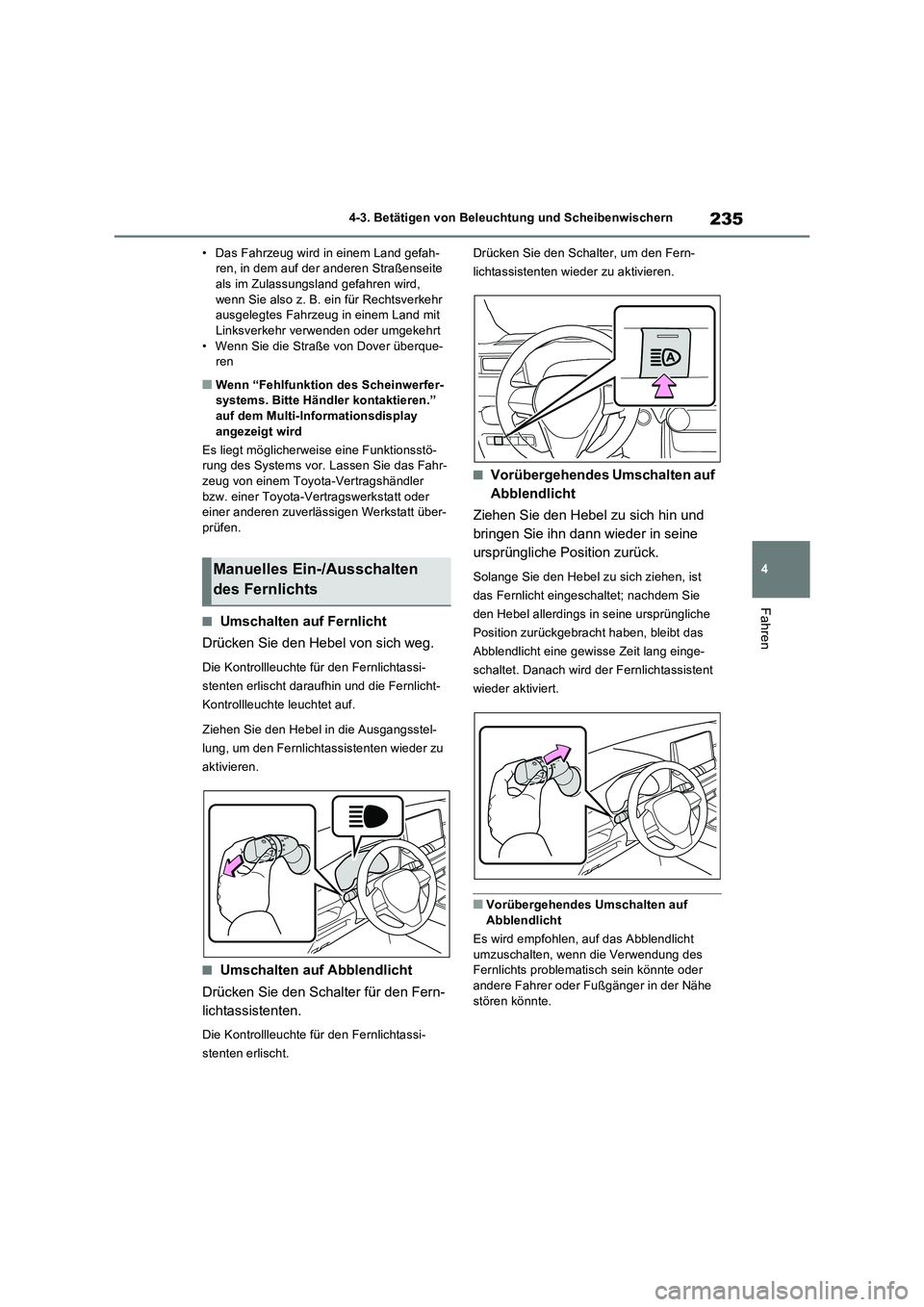

235
4 4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
• Das Fahrzeug wird in einem Land gefah-
ren, in dem auf der anderen Straßenseite
als im Zulassungsland gefahren wird,
wenn Sie also z. B. ein für Rechtsverkehr
ausgelegtes Fahrzeug in einem Land mit
Linksverkehr verwenden oder umgekehrt
• Wenn Sie die Straße von Dover überque-
ren
QWenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QUmschalten auf Fernlicht
Drücken Sie den Hebel von sich weg.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt daraufhin und die Fernlicht-
Kontrollleuchte leuchtet auf.
Ziehen Sie den Hebel in die Ausgangsstel-
lung, um den Fernlichtassistenten wieder zu
aktivieren.
QUmschalten auf Abblendlicht
Drücken Sie den Schalter für den Fern-
lichtassistenten.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt.Drücken Sie den Schalter, um den Fern-
lichtassistenten wieder zu aktivieren.
QVorübergehendes Umschalten auf
Abblendlicht
Ziehen Sie den Hebel zu sich hin und
bringen Sie ihn dann wieder in seine
ursprüngliche Position zurück.
Solange Sie den Hebel zu sich ziehen, ist
das Fernlicht eingeschaltet; nachdem Sie
den Hebel allerdings in seine ursprüngliche
Position zurückgebracht haben, bleibt das
Abblendlicht eine gewisse Zeit lang einge-
schaltet. Danach wird der Fernlichtassistent
wieder aktiviert.
QVorübergehendes Umschalten auf
Abblendlicht
Es wird empfohlen, auf das Abblendlicht
umzuschalten, wenn die Verwendung des
Fernlichts problematisch sein könnte oder
andere Fahrer oder Fußgänger in der Nähe
stören könnte.
Manuelles Ein-/Ausschalten
des Fernlichts

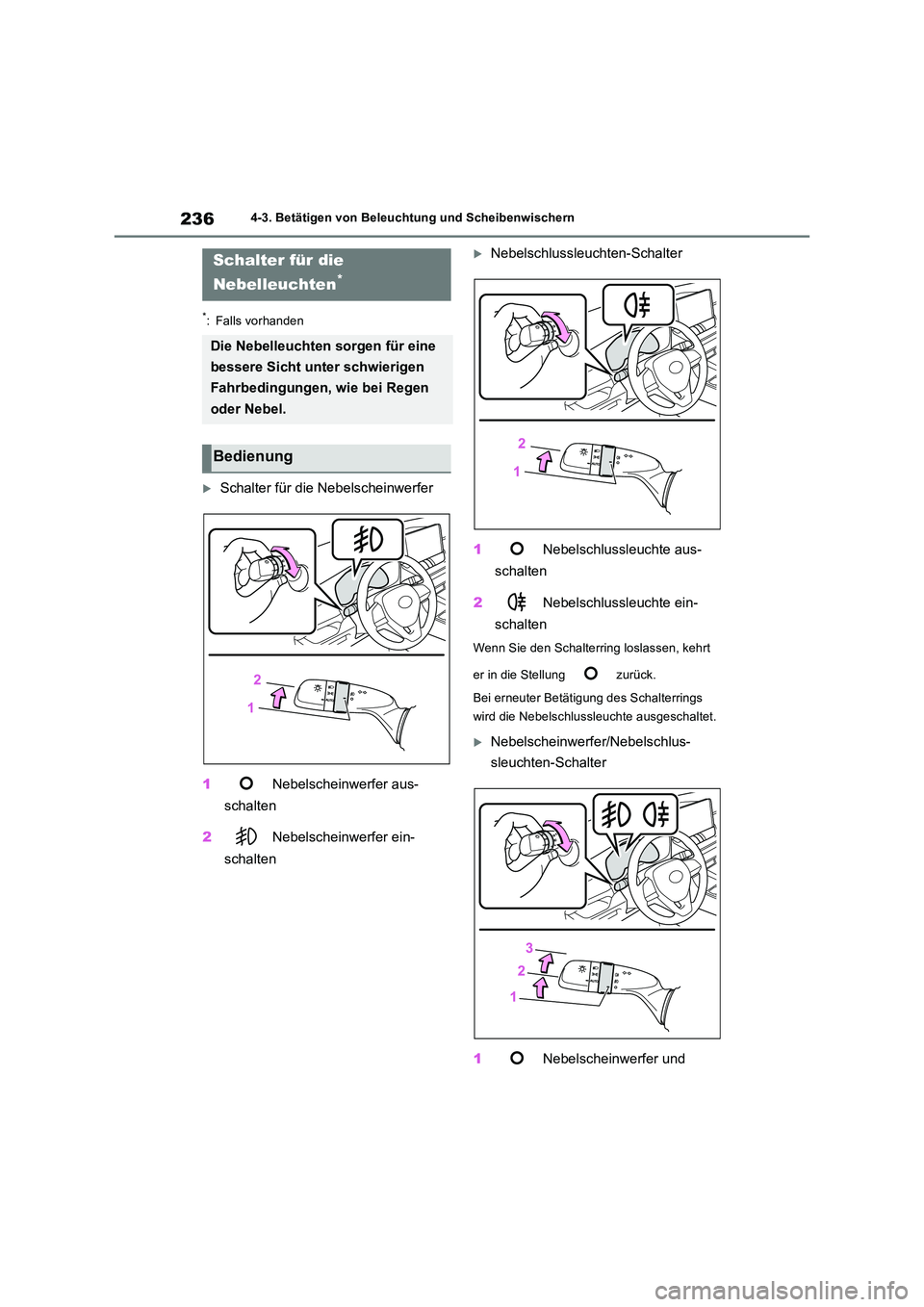

2364-3. Betätigen von Beleuchtung und Scheibenwischern
*: Falls vorhanden
Schalter für die Nebelscheinwerfer
1 Nebelscheinwerfer aus-
schalten
2 Nebelscheinwerfer ein-
schalten
Nebelschlussleuchten-Schalter
1 Nebelschlussleuchte aus-
schalten
2 Nebelschlussleuchte ein-
schalten
Wenn Sie den Schalterring loslassen, kehrt
er in die Stellung zurück.
Bei erneuter Betätigung des Schalterrings
wird die Nebelschlussleuchte ausgeschaltet.
Nebelscheinwerfer/Nebelschlus-
sleuchten-Schalter
1 Nebelscheinwerfer und
Schalter für die
Nebelleuchten*
Die Nebelleuchten sorgen für eine
bessere Sicht unter schwierigen
Fahrbedingungen, wie bei Regen
oder Nebel.
Bedienung

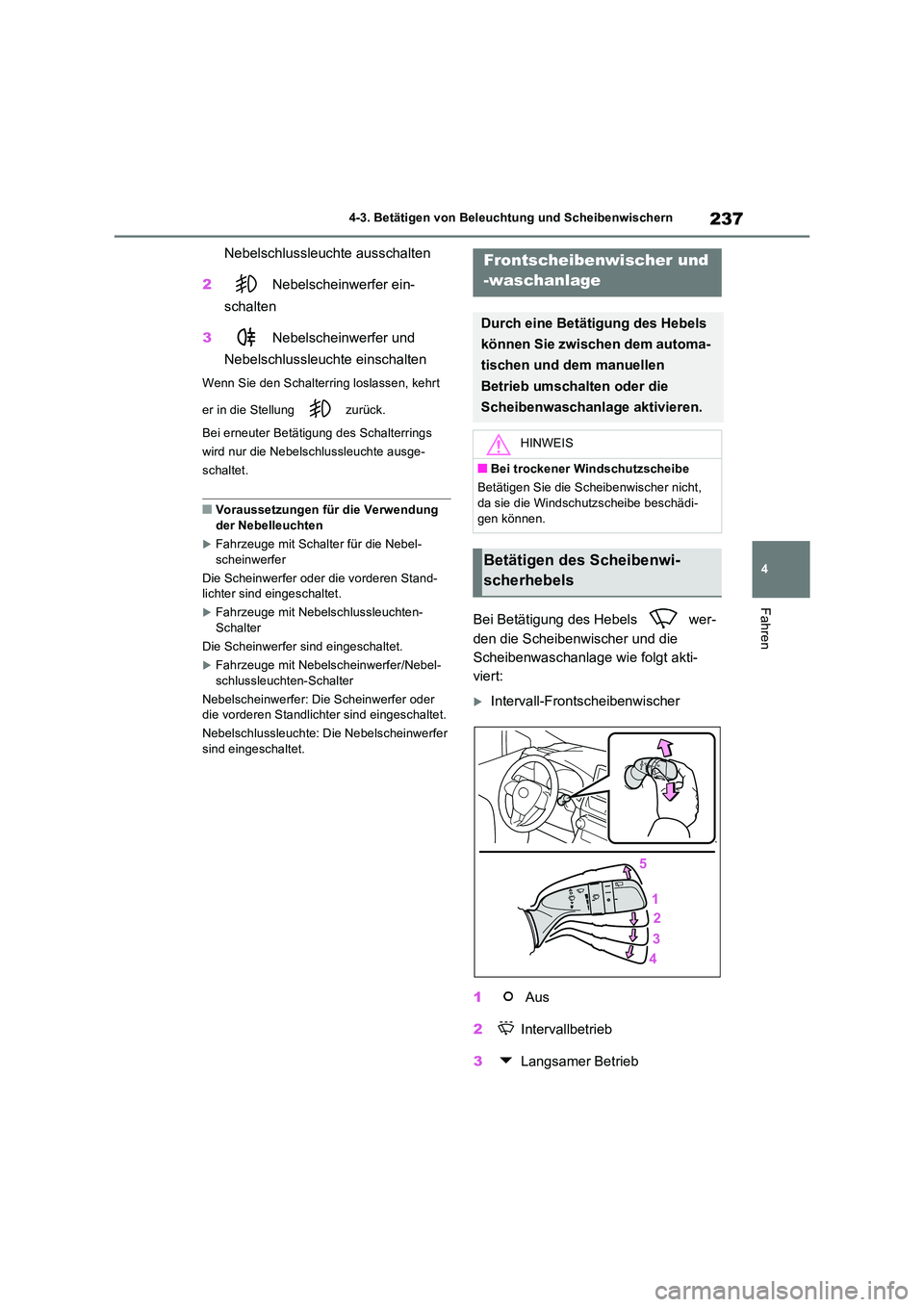

237
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
Nebelschlussleuchte ausschalten
2 Nebelscheinwerfer ein-
schalten
3 Nebelscheinwerfer und
Nebelschlussleuchte einschalten
Wenn Sie den Schalterring loslassen, kehrt
er in die Stellung zurück.
Bei erneuter Betätigung des Schalterrings
wird nur die Nebelschlussleuchte ausge-
schaltet.
QVoraussetzungen für die Verwendung der Nebelleuchten
Fahrzeuge mit Schalter für die Nebel-
scheinwerfer
Die Scheinwerfer oder die vorderen Stand- lichter sind eingeschaltet.
Fahrzeuge mit Nebelschlussleuchten-Schalter
Die Scheinwerfer sind eingeschaltet.
Fahrzeuge mit Nebelscheinwerfer/Nebel-
schlussleuchten-Schalter
Nebelscheinwerfer: Die Scheinwerfer oder die vorderen Standlichter sind eingeschaltet.
Nebelschlussleuchte: Die Nebelscheinwerfer sind eingeschaltet.
Bei Betätigung des Hebels wer-
den die Scheibenwischer und die
Scheibenwaschanlage wie folgt akti-
viert:
Intervall-Frontscheibenwischer
1 Aus
2 Intervallbetrieb
3 Langsamer Betrieb
Frontscheibenwischer und
-waschanlage
Durch eine Betätigung des Hebels
können Sie zwischen dem automa-
tischen und dem manuellen
Betrieb umschalten oder die
Scheibenwaschanlage aktivieren.
HINWEIS
QBei trockener Windschutzscheibe
Betätigen Sie die Scheibenwischer nicht,
da sie die Windschutzscheibe beschädi- gen können.
Betätigen des Scheibenwi-
scherhebels

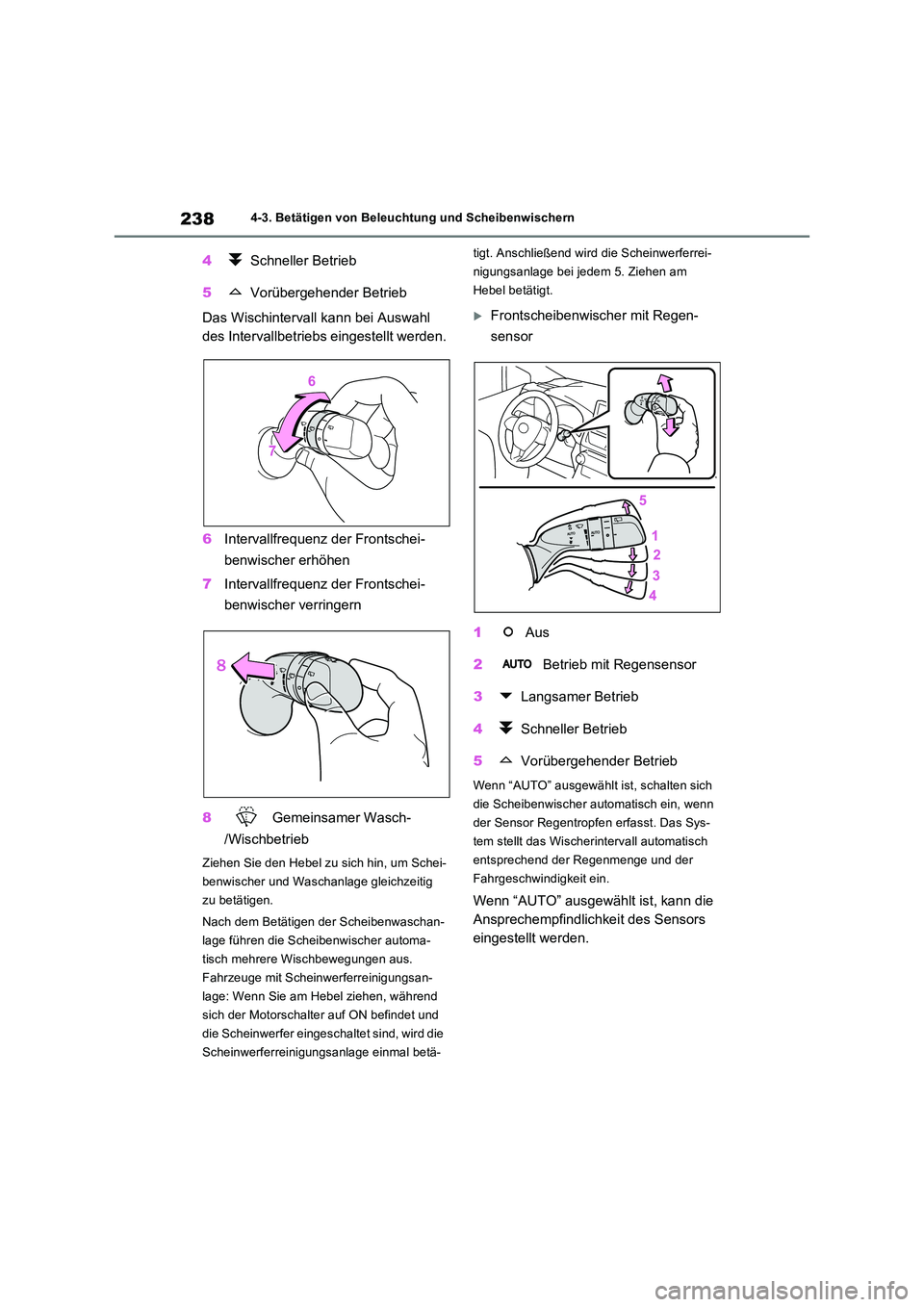

2384-3. Betätigen von Beleuchtung und Scheibenwischern
4 Schneller Betrieb
5 Vorübergehender Betrieb
Das Wischintervall kann bei Auswahl
des Intervallbetriebs eingestellt werden.
6 Intervallfrequenz der Frontschei-
benwischer erhöhen
7 Intervallfrequenz der Frontschei-
benwischer verringern
8 Gemeinsamer Wasch-
/Wischbetrieb
Ziehen Sie den Hebel zu sich hin, um Schei-
benwischer und Waschanlage gleichzeitig
zu betätigen.
Nach dem Betätigen der Scheibenwaschan-
lage führen die Scheibenwischer automa-
tisch mehrere Wischbewegungen aus.
Fahrzeuge mit Scheinwerferreinigungsan-
lage: Wenn Sie am Hebel ziehen, während
sich der Motorschalter auf ON befindet und
die Scheinwerfer eingeschaltet sind, wird die
Scheinwerferreinigungsanlage einmal betä-
tigt. Anschließend wird die Scheinwerferrei-
nigungsanlage bei jedem 5. Ziehen am
Hebel betätigt.
Frontscheibenwischer mit Regen-
sensor
1 Aus
2 Betrieb mit Regensensor
3 Langsamer Betrieb
4 Schneller Betrieb
5 Vorübergehender Betrieb
Wenn “AUTO” ausgewählt ist, schalten sich
die Scheibenwischer automatisch ein, wenn
der Sensor Regentropfen erfasst. Das Sys-
tem stellt das Wischerintervall automatisch
entsprechend der Regenmenge und der
Fahrgeschwindigkeit ein.
Wenn “AUTO” ausgewählt ist, kann die
Ansprechempfindlichkeit des Sensors
eingestellt werden.
