4-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
• Selbst wenn ein Glasbeschichtungsmit-
tel auf die Windschutzscheibe aufgetra- gen wurde, müssen die Frontscheibenwischer dennoch weiter-
hin verwendet werden, um Wassertrop- fen usw. im Bereich der Windschutzscheibe vor der Frontka-
mera zu entfernen.
• Wenn die Windschutzscheibe innen an der Stelle verschmutzt ist, an welcher
die Frontkamera montiert ist, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werk- statt in Verbindung.

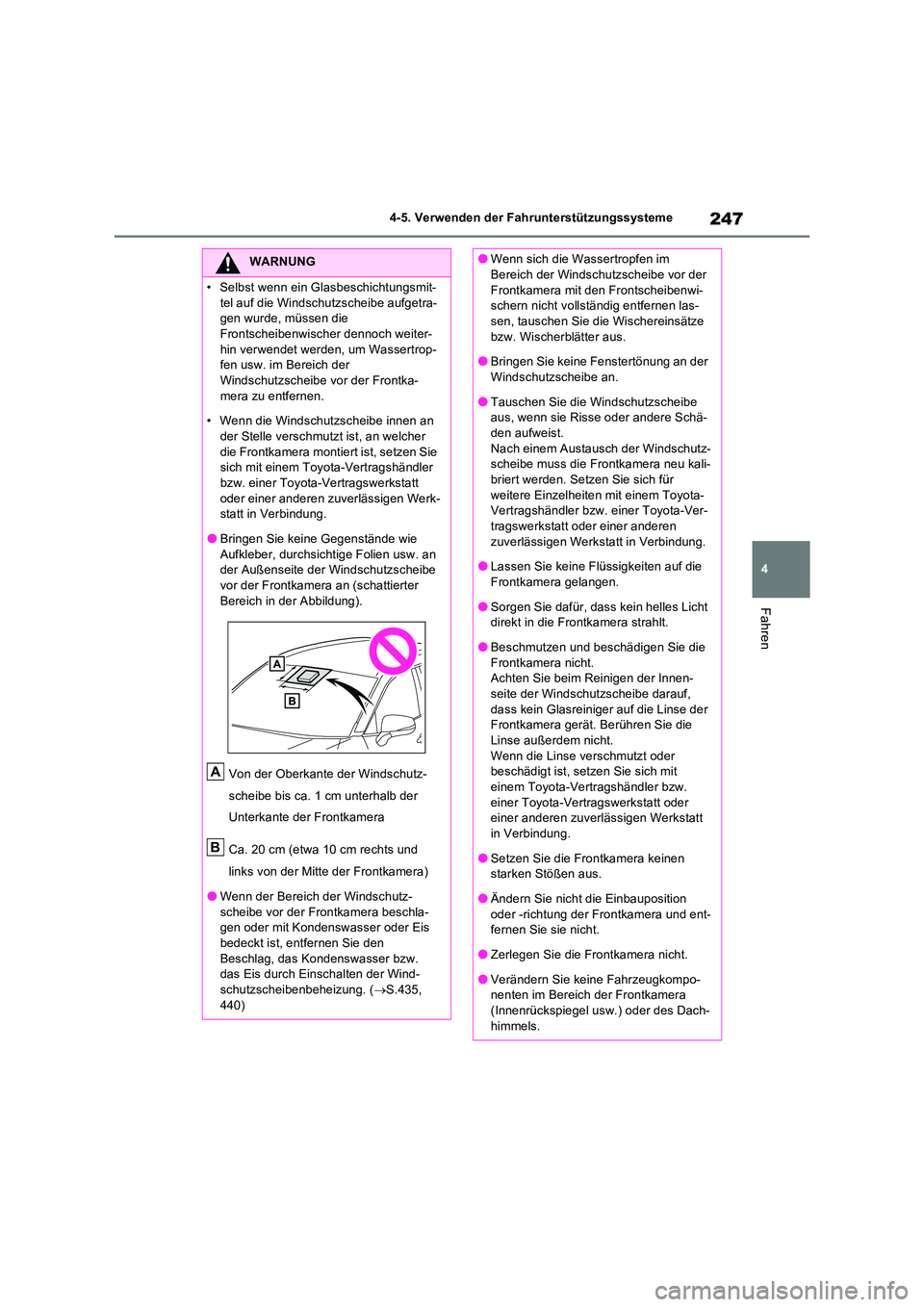

OBringen Sie keine Gegenstände wie
Aufkleber, durchsichtige Folien usw. an der Außenseite der Windschutzscheibe vor der Frontkamera an (schattierter
Bereich in der Abbildung).
Von der Oberkante der Windschutz-
scheibe bis ca. 1 cm unterhalb der
Unterkante der Frontkamera
Ca. 20 cm (etwa 10 cm rechts und
links von der Mitte der Frontkamera)
OWenn der Bereich der Windschutz-
scheibe vor der Frontkamera beschla- gen oder mit Kondenswasser oder Eis bedeckt ist, entfernen Sie den
Beschlag, das Kondenswasser bzw. das Eis durch Einschalten der Wind-schutzscheibenbeheizung. ( S.435,
440)
A
B
OWenn sich die Wassertropfen im Bereich der Windschutzscheibe vor der
Frontkamera mit den Frontscheibenwi- schern nicht vollständig entfernen las-sen, tauschen Sie die Wischereinsätze
bzw. Wischerblätter aus.
OBringen Sie keine Fenstertönung an der Windschutzscheibe an.
OTauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schä-den aufweist.
Nach einem Austausch der Windschutz- scheibe muss die Frontkamera neu kali-briert werden. Setzen Sie sich für
weitere Einzelheiten mit einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
OLassen Sie keine Flüssigkeiten auf die Frontkamera gelangen.
OSorgen Sie dafür, dass kein helles Licht direkt in die Frontkamera strahlt.
OBeschmutzen und beschädigen Sie die
Frontkamera nicht. Achten Sie beim Reinigen der Innen-seite der Windschutzscheibe darauf,
dass kein Glasreiniger auf die Linse der Frontkamera gerät. Berühren Sie die Linse außerdem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
OSetzen Sie die Frontkamera keinen starken Stößen aus.
OÄndern Sie nicht die Einbauposition
oder -richtung der Frontkamera und ent- fernen Sie sie nicht.
OZerlegen Sie die Frontkamera nicht.
OVerändern Sie keine Fahrzeugkompo-nenten im Bereich der Frontkamera (Innenrückspiegel usw.) oder des Dach-
himmels.

2484-5. Verwenden der Fahrunterstützungssysteme

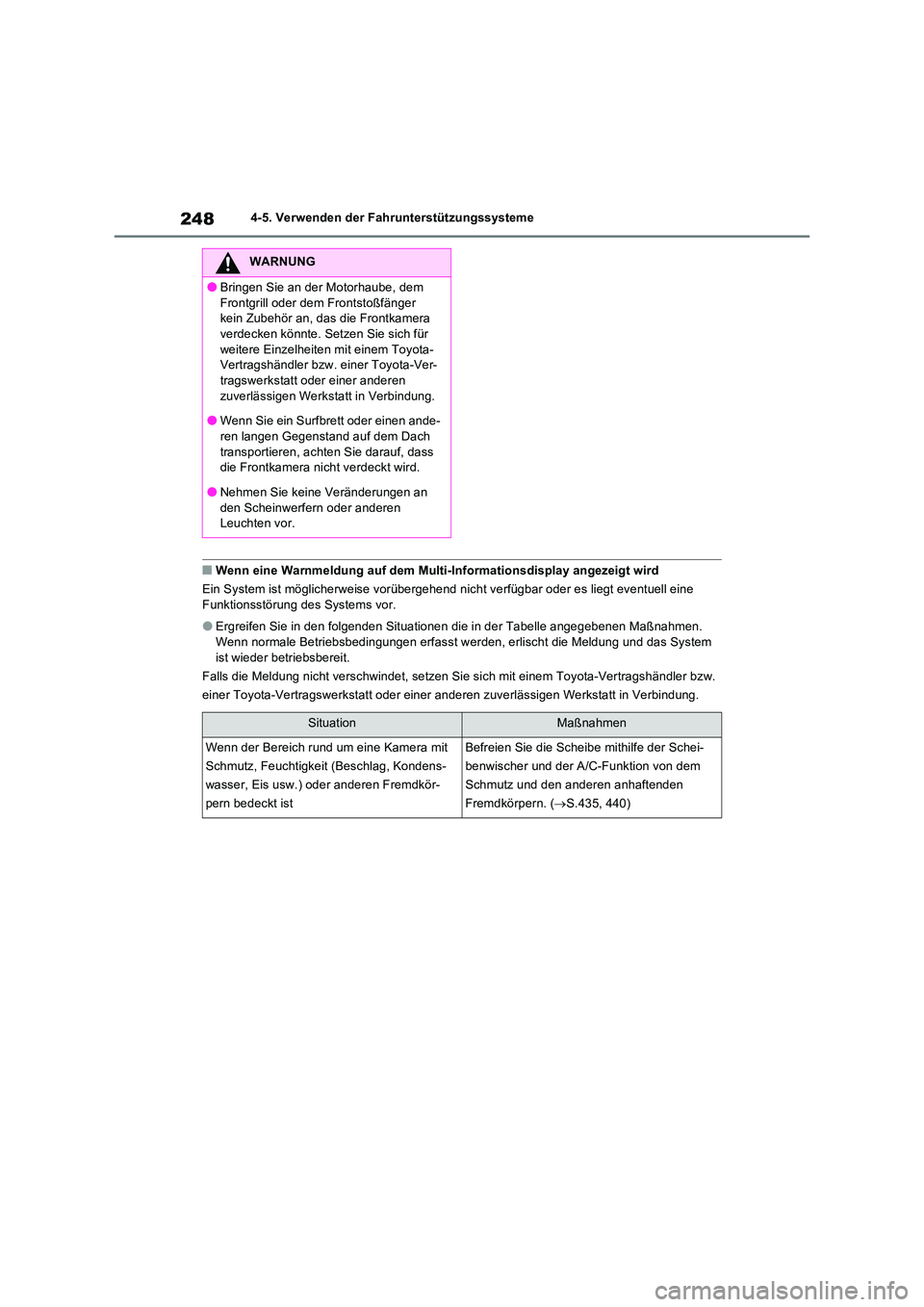

QWenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend ni cht verfügbar oder es liegt eventuell eine
Funktionsstörung des Systems vor.
OErgreifen Sie in den folgenden Situationen die in der Tabelle angegebenen Maßnahmen.
Wenn normale Betriebsbedingungen erfasst wer den, erlischt die Meldung und das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
WARNUNG
OBringen Sie an der Motorhaube, dem
Frontgrill oder dem Frontstoßfänger kein Zubehör an, das die Frontkamera verdecken könnte. Setzen Sie sich für
weitere Einzelheiten mit einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
OWenn Sie ein Surfbrett oder einen ande- ren langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass die Frontkamera nicht verdeckt wird.
ONehmen Sie keine Veränderungen an
den Scheinwerfern oder anderen Leuchten vor.
SituationMaßnahmen
Wenn der Bereich rund um eine Kamera mit
Schmutz, Feuchtigkeit (Beschlag, Kondens-
wasser, Eis usw.) oder anderen Fremdkör-
pern bedeckt ist
Befreien Sie die Scheibe mithilfe der Schei-
benwischer und der A/C-Funktion von dem
Schmutz und den anderen anhaftenden
Fremdkörpern. ( S.435, 440)

249
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

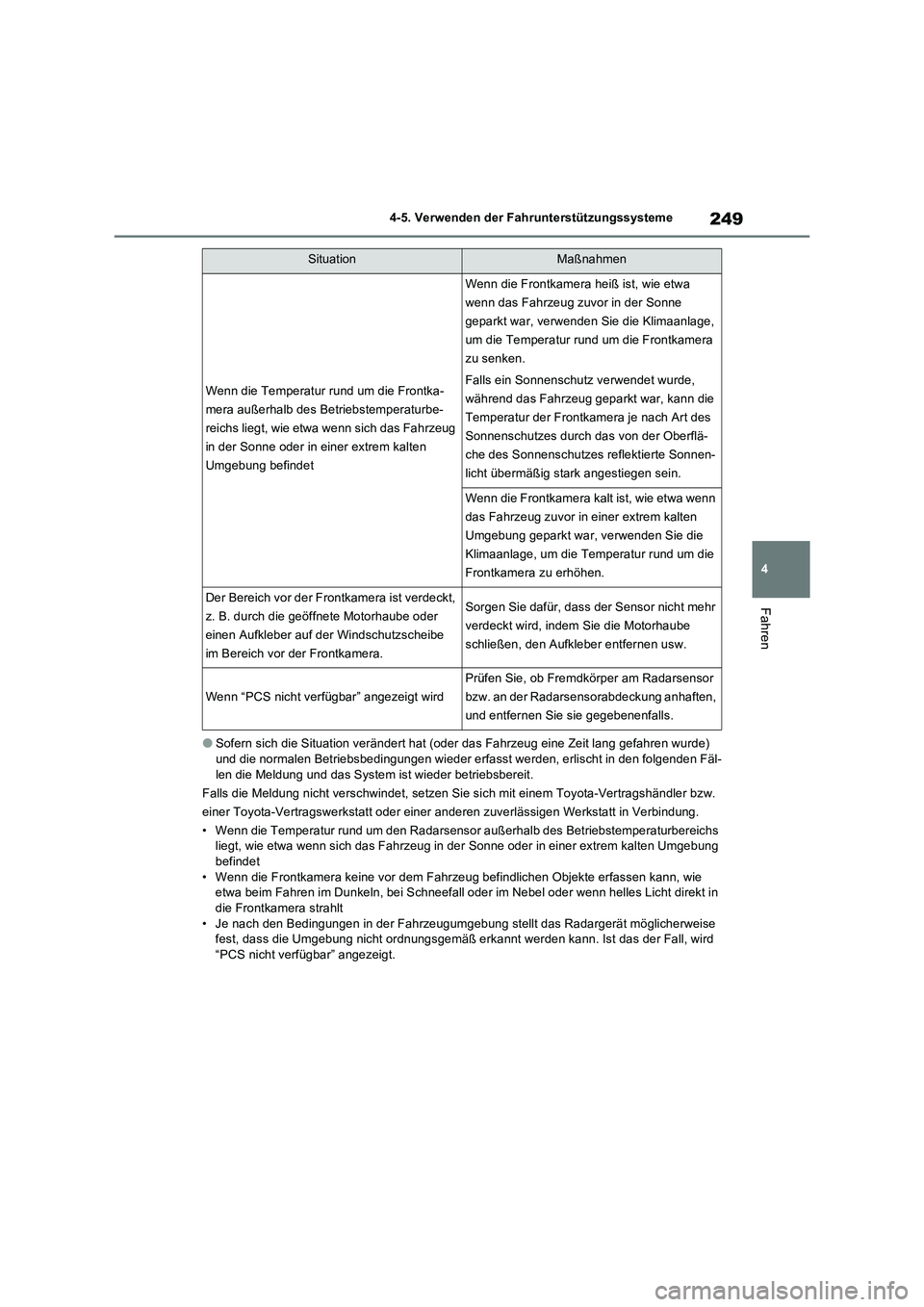

OSofern sich die Situation verändert hat (oder das Fahrzeug eine Zeit lang gefahren wurde)
und die normalen Betriebsbedingungen wieder erfasst werden, erlischt in den folgenden Fäl-
len die Meldung und das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
• Wenn die Temperatur rund um den Radarsensor außerhalb des Betriebstemperaturbereichs
liegt, wie etwa wenn sich das Fahrzeug in der Sonne oder in einer extrem kalten Umgebung
befindet
• Wenn die Frontkamera keine vor dem Fahrzeug befindlichen Objekte erfassen kann, wie
etwa beim Fahren im Dunkeln, bei Schneefall oder im Nebel oder wenn helles Licht direkt in
die Frontkamera strahlt
• Je nach den Bedingungen in der Fahrzeugumgebung stellt das Radargerät möglicherweise
fest, dass die Umgebung nicht ordnungsgemäß erkannt werden kann. Ist das der Fall, wird
“PCS nicht verfügbar” angezeigt.
Wenn die Temperatur rund um die Frontka-
mera außerhalb des Betriebstemperaturbe-
reichs liegt, wie etwa wenn sich das Fahrzeug
in der Sonne oder in einer extrem kalten
Umgebung befindet
Wenn die Frontkamera heiß ist, wie etwa
wenn das Fahrzeug zuvor in der Sonne
geparkt war, verwenden Sie die Klimaanlage,
um die Temperatur rund um die Frontkamera
zu senken.
Falls ein Sonnenschutz verwendet wurde,
während das Fahrzeug geparkt war, kann die
Temperatur der Frontkamera je nach Art des
Sonnenschutzes durch das von der Oberflä-
che des Sonnenschutzes reflektierte Sonnen-
licht übermäßig stark angestiegen sein.
Wenn die Frontkamera kalt ist, wie etwa wenn
das Fahrzeug zuvor in einer extrem kalten
Umgebung geparkt war, verwenden Sie die
Klimaanlage, um die Temperatur rund um die
Frontkamera zu erhöhen.
Der Bereich vor der Frontkamera ist verdeckt,
z. B. durch die geöffnete Motorhaube oder
einen Aufkleber auf der Windschutzscheibe
im Bereich vor der Frontkamera.Sorgen Sie dafür, dass der Sensor nicht mehr
verdeckt wird, indem Sie die Motorhaube
schließen, den Aufkleber entfernen usw.
Wenn “PCS nicht verfügbar” angezeigt wird
Prüfen Sie, ob Fremdkörper am Radarsensor
bzw. an der Radarsensorabdeckung anhaften,
und entfernen Sie sie gegebenenfalls.
SituationMaßnahmen

2504-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
Das System kann Folgendes erfassen:
Die in der Tabelle für jedes Gebiet aufgeführten Länder und Regionen entsprechen
dem Stand Dezember 2021. Die Länder und Regionen der einzelnen Gebiete kön-
nen jedoch je nach Verkaufszeitpunkt des Fahrzeugs abweichen. Für weitere Ein-
zelheiten wenden Sie sich bitte an Ihren Toyota-Händler.

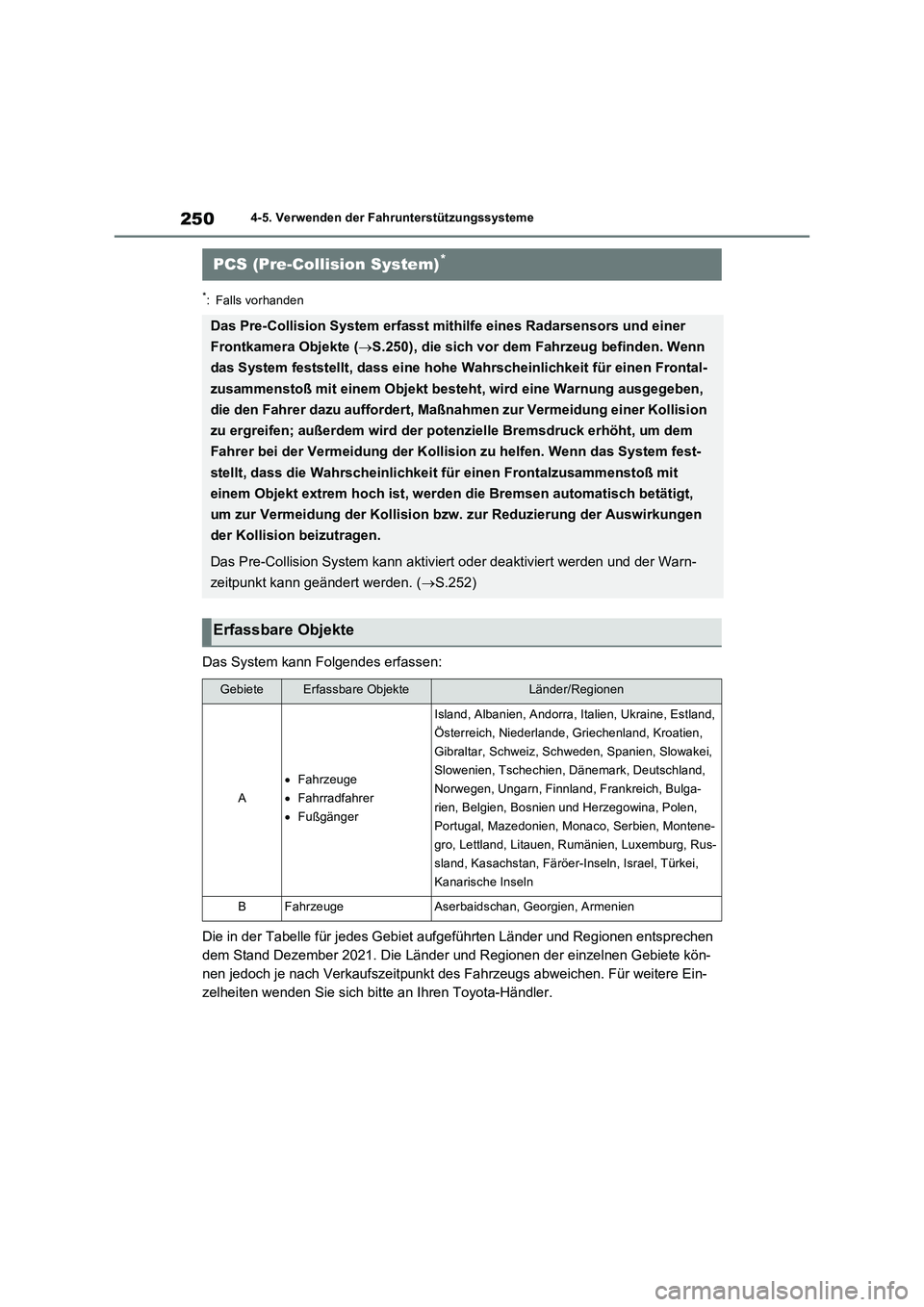

PCS (Pre-Collision System)*
Das Pre-Collision System erfasst mithilfe eines Radarsensors und einer
Frontkamera Objekte (S.250), die sich vor dem Fahrzeug befinden. Wenn
das System feststellt, dass eine hohe Wahrscheinlichkeit für einen Frontal-
zusammenstoß mit einem Objekt besteht, wird eine Warnung ausgegeben,
die den Fahrer dazu auffordert, Maßnahmen zur Vermeidung einer Kollision
zu ergreifen; außerdem wird der potenzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit für einen Frontalzusammenstoß mit
einem Objekt extrem hoch ist, werden die Bremsen automatisch betätigt,
um zur Vermeidung der Kollision bzw. zur Reduzierung der Auswirkungen
der Kollision beizutragen.
Das Pre-Collision System kann aktiviert oder deaktiviert werden und der Warn-
zeitpunkt kann geändert werden. (S.252)
Erfassbare Objekte
GebieteErfassbare ObjekteLänder/Regionen
A
Fahrzeuge
Fahrradfahrer
Fußgänger
Island, Albanien, Andorra, Italien, Ukraine, Estland,
Österreich, Niederlande, Griechenland, Kroatien,
Gibraltar, Schweiz, Schweden, Spanien, Slowakei,
Slowenien, Tschechien, Dänemark, Deutschland,
Norwegen, Ungarn, Finnland, Frankreich, Bulga-
rien, Belgien, Bosnien und Herzegowina, Polen,
Portugal, Mazedonien, Monaco, Serbien, Montene-
gro, Lettland, Litauen, Rumänien, Luxemburg, Rus-
sland, Kasachstan, Färöer-Inseln, Israel, Türkei,
Kanarische Inseln
BFahrzeugeAserbaidschan, Georgien, Armenien

251
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

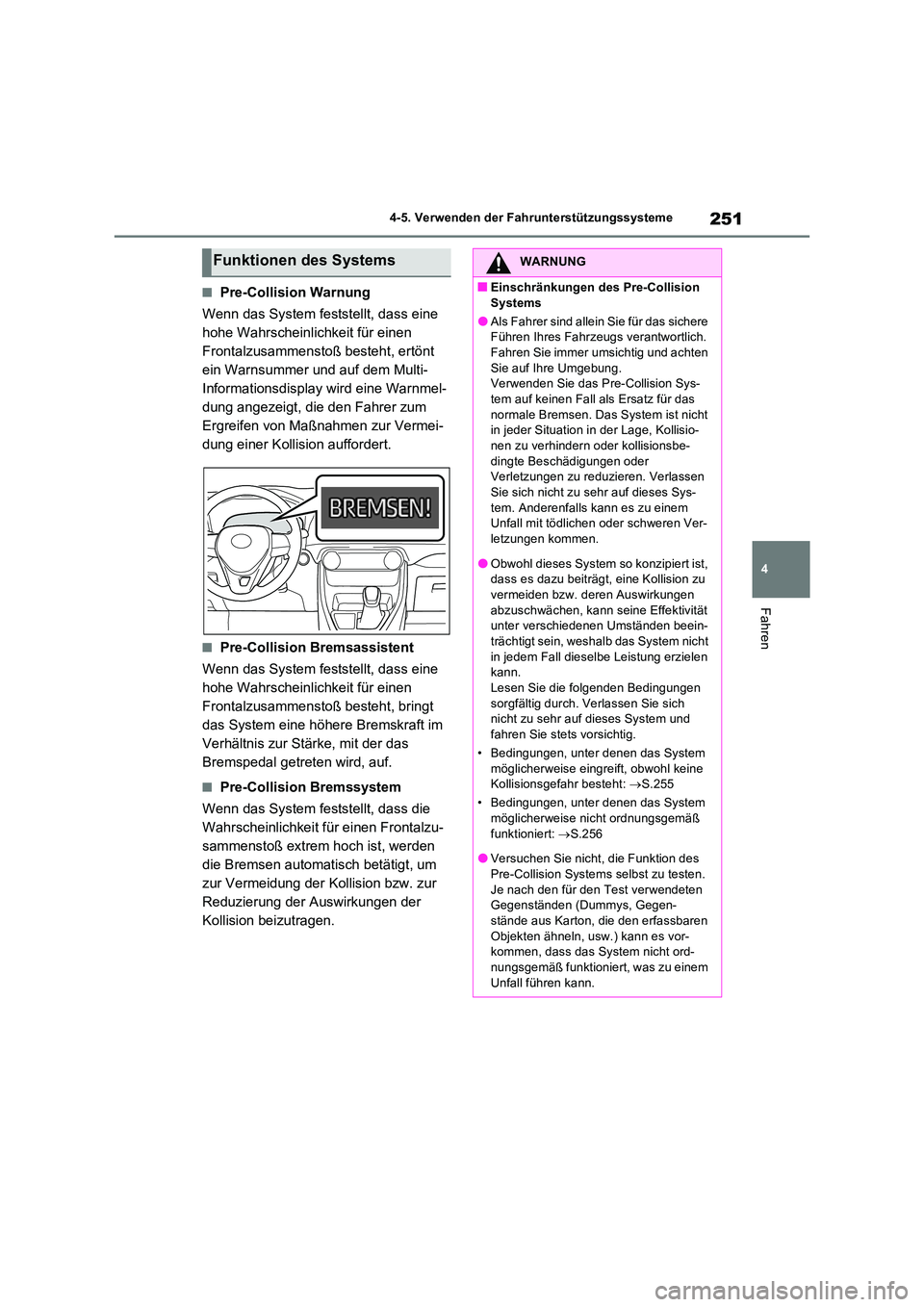

QPre-Collision Warnung
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, ertönt
ein Warnsummer und auf dem Multi-
Informationsdisplay wird eine Warnmel-
dung angezeigt, die den Fahrer zum
Ergreifen von Maßnahmen zur Vermei-
dung einer Kollision auffordert.
QPre-Collision Bremsassistent
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt
das System eine höhere Bremskraft im
Verhältnis zur Stärke, mit der das
Bremspedal getreten wird, auf.
QPre-Collision Bremssystem
Wenn das System feststellt, dass die
Wahrscheinlichkeit für einen Frontalzu-
sammenstoß extrem hoch ist, werden
die Bremsen automatisch betätigt, um
zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der
Kollision beizutragen.
Funktionen des Systems WARNUNG
QEinschränkungen des Pre-Collision
Systems
OAls Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten
Sie auf Ihre Umgebung. Verwenden Sie das Pre-Collision Sys-tem auf keinen Fall als Ersatz für das
normale Bremsen. Das System ist nicht in jeder Situation in der Lage, Kollisio-nen zu verhindern oder kollisionsbe-
dingte Beschädigungen oder Verletzungen zu reduzieren. Verlassen Sie sich nicht zu sehr auf dieses Sys-
tem. Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Ver-letzungen kommen.
OObwohl dieses System so konzipiert ist, dass es dazu beiträgt, eine Kollision zu vermeiden bzw. deren Auswirkungen
abzuschwächen, kann seine Effektivität unter verschiedenen Umständen beein-trächtigt sein, weshalb das System nicht
in jedem Fall dieselbe Leistung erzielen kann. Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht zu sehr auf dieses System und
fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System möglicherweise eingreift, obwohl keine Kollisionsgefahr besteht: S.255
• Bedingungen, unter denen das System
möglicherweise nicht ordnungsgemäß funktioniert: S.256
OVersuchen Sie nicht, die Funktion des
Pre-Collision Systems selbst zu testen. Je nach den für den Test verwendeten Gegenständen (Dummys, Gegen-
stände aus Karton, die den erfassbaren Objekten ähneln, usw.) kann es vor-kommen, dass das System nicht ord-
nungsgemäß funktioniert, was zu einem Unfall führen kann.

2524-5. Verwenden der Fahrunterstützungssysteme
QAktivieren/Deaktivieren des Pre-
Collision Systems
Das Pre-Collision System kann auf
WARNUNG

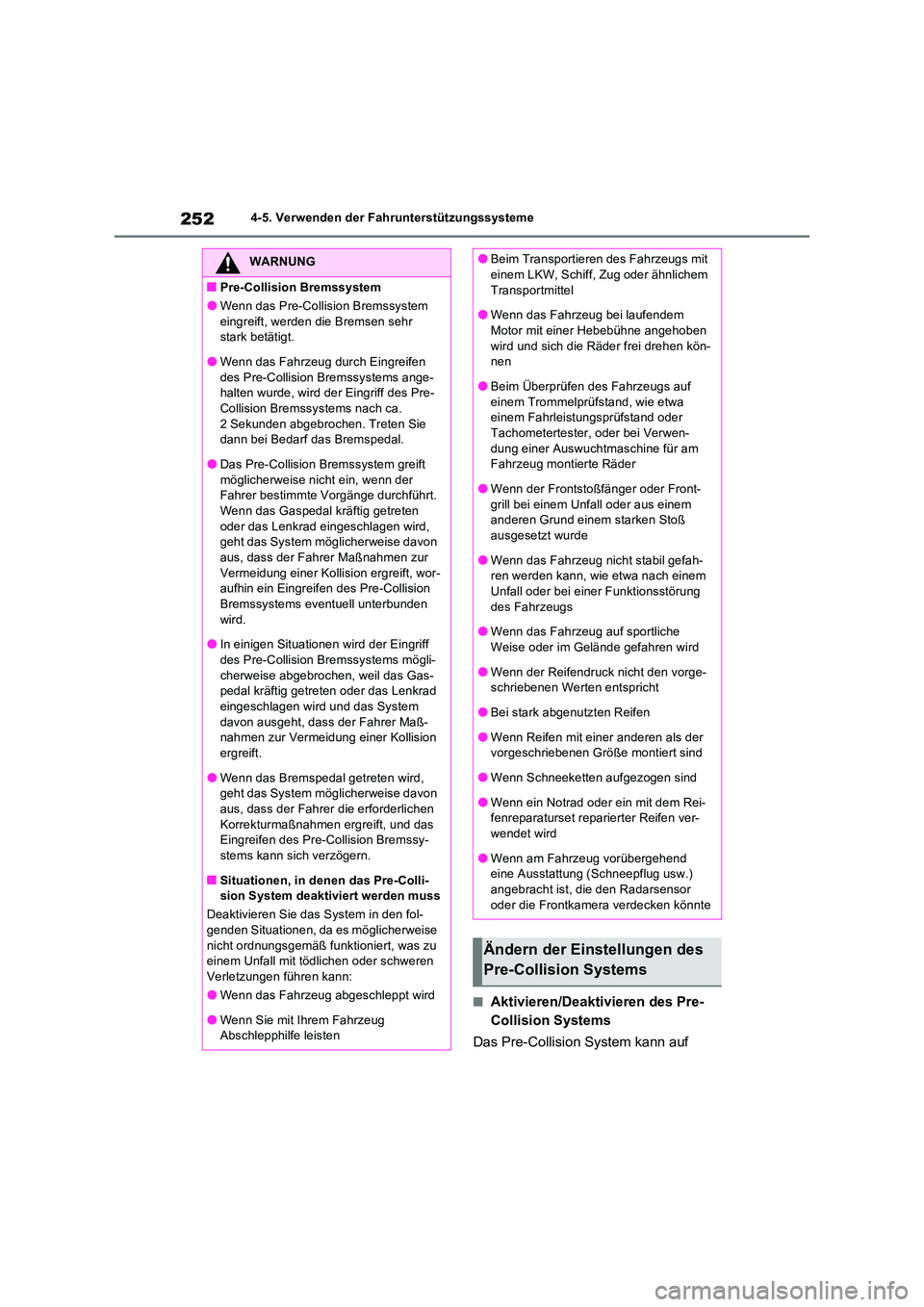

QPre-Collision Bremssystem
OWenn das Pre-Collision Bremssystem
eingreift, werden die Bremsen sehr stark betätigt.
OWenn das Fahrzeug durch Eingreifen
des Pre-Collision Bremssystems ange- halten wurde, wird der Eingriff des Pre-Collision Bremssystems nach ca.
2 Sekunden abgebrochen. Treten Sie dann bei Bedarf das Bremspedal.
ODas Pre-Collision Bremssystem greift
möglicherweise nicht ein, wenn der Fahrer bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten
oder das Lenkrad eingeschlagen wird, geht das System möglicherweise davon aus, dass der Fahrer Maßnahmen zur
Vermeidung einer Kollision ergreift, wor- aufhin ein Eingreifen des Pre-Collision Bremssystems eventuell unterbunden
wird.
OIn einigen Situationen wird der Eingriff des Pre-Collision Bremssystems mögli-
cherweise abgebrochen, weil das Gas- pedal kräftig getreten oder das Lenkrad eingeschlagen wird und das System
davon ausgeht, dass der Fahrer Maß- nahmen zur Vermeidung einer Kollision
ergreift.
OWenn das Bremspedal getreten wird, geht das System möglicherweise davon
aus, dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das Eingreifen des Pre-Collision Bremssy-
stems kann sich verzögern.
QSituationen, in denen das Pre-Colli- sion System deaktiviert werden muss
Deaktivieren Sie das System in den fol-
genden Situationen, da es möglicherweise nicht ordnungsgemäß funktioniert, was zu einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
OWenn das Fahrzeug abgeschleppt wird
OWenn Sie mit Ihrem Fahrzeug Abschlepphilfe leisten
OBeim Transportieren des Fahrzeugs mit einem LKW, Schiff, Zug oder ähnlichem
Transportmittel
OWenn das Fahrzeug bei laufendem Motor mit einer Hebebühne angehoben
wird und sich die Räder frei drehen kön- nen
OBeim Überprüfen des Fahrzeugs auf
einem Trommelprüfstand, wie etwa einem Fahrleistungsprüfstand oder Tachometertester, oder bei Verwen-
dung einer Auswuchtmaschine für am Fahrzeug montierte Räder
OWenn der Frontstoßfänger oder Front-
grill bei einem Unfall oder aus einem anderen Grund einem starken Stoß ausgesetzt wurde
OWenn das Fahrzeug nicht stabil gefah-ren werden kann, wie etwa nach einem Unfall oder bei einer Funktionsstörung
des Fahrzeugs
OWenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
OWenn der Reifendruck nicht den vorge-schriebenen Werten entspricht
OBei stark abgenutzten Reifen
OWenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
OWenn Schneeketten aufgezogen sind
OWenn ein Notrad oder ein mit dem Rei-fenreparaturset reparierter Reifen ver-wendet wird
OWenn am Fahrzeug vorübergehend eine Ausstattung (Schneepflug usw.) angebracht ist, die den Radarsensor
oder die Frontkamera verdecken könnte

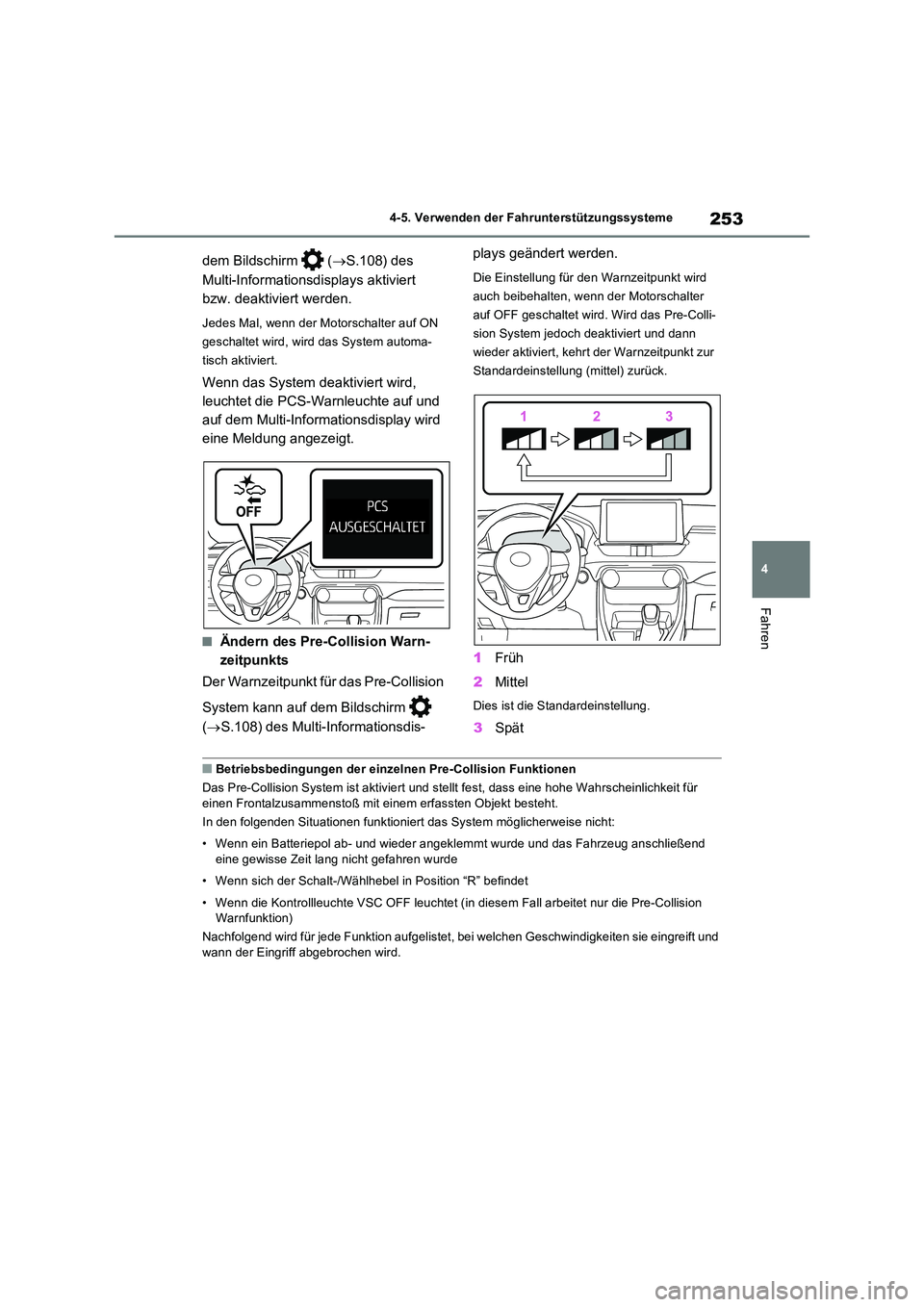

Ändern der Einstellungen des
Pre-Collision Systems

253
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
dem Bildschirm ( S.108) des
Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden.
Jedes Mal, wenn der Motorschalter auf ON
geschaltet wird, wird das System automa-
tisch aktiviert.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf und
auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt.
QÄndern des Pre-Collision Warn-
zeitpunkts
Der Warnzeitpunkt für das Pre-Collision
System kann auf dem Bildschirm
( S.108) des Multi-Informationsdis-
plays geändert werden.
Die Einstellung für den Warnzeitpunkt wird
auch beibehalten, wenn der Motorschalter
auf OFF geschaltet wird. Wird das Pre-Colli-
sion System jedoch deaktiviert und dann
wieder aktiviert, kehrt der Warnzeitpunkt zur
Standardeinstellung (mittel) zurück.
1 Früh
2 Mittel
Dies ist die Standardeinstellung.
3Spät
QBetriebsbedingungen der einzelnen Pre-Collision Funktionen
Das Pre-Collision System ist aktiviert und stel lt fest, dass eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß mit einem erfassten Objekt besteht.
In den folgenden Situationen funktioniert das System möglicherweise nicht:
• Wenn ein Batteriepol ab- und wieder angeklemmt wurde und das Fahrzeug anschließend
eine gewisse Zeit lang nicht gefahren wurde
• Wenn sich der Schalt-/Wählhebel in Position “R” befindet
• Wenn die Kontrollleuchte VSC OFF leuchtet (i n diesem Fall arbeitet nur die Pre-Collision Warnfunktion)

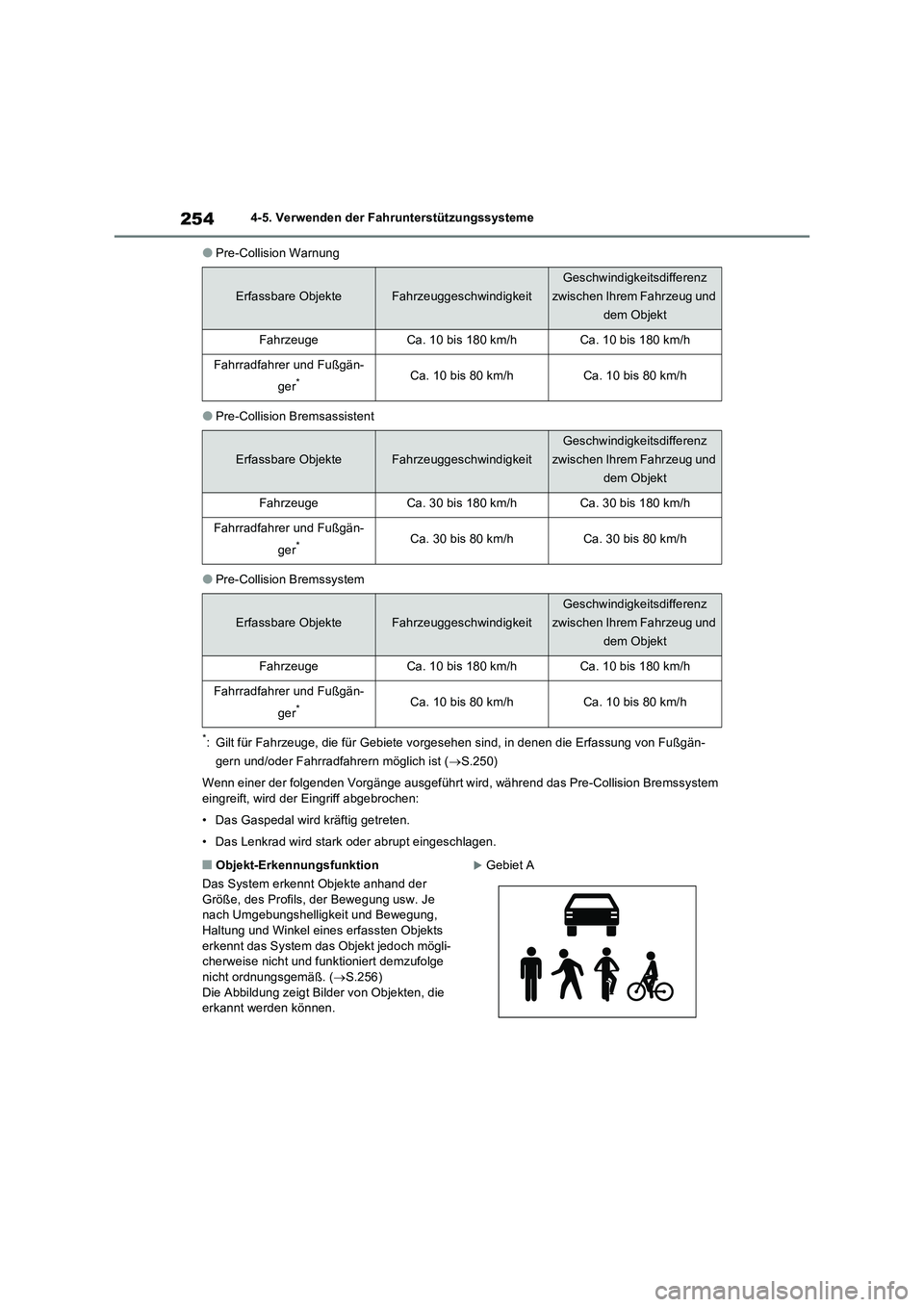

Nachfolgend wird für jede Funktion aufgelistet, bei welchen Geschwindigkeiten sie eingreift und
wann der Eingriff abgebrochen wird.

2544-5. Verwenden der Fahrunterstützungssysteme
OPre-Collision Warnung
OPre-Collision Bremsassistent
OPre-Collision Bremssystem
*: Gilt für Fahrzeuge, die für Gebiete vorgesehen sind, in denen die Erfassung von Fußgän-
gern und/oder Fahrradfahrern möglich ist (S.250)
Wenn einer der folgenden Vorgänge ausgeführt wird, während das Pre-Collision Bremssystem
eingreift, wird der Eingriff abgebrochen:
• Das Gaspedal wird kräftig getreten.
• Das Lenkrad wird stark oder abrupt eingeschlagen.
QObjekt-Erkennungsfunktion
Das System erkennt Objekte anhand der
Größe, des Profils, der Bewegung usw. Je
nach Umgebungshelligkeit und Bewegung,
Haltung und Winkel eines erfassten Objekts
erkennt das System das Objekt jedoch mögli-
cherweise nicht und funktioniert demzufolge
nicht ordnungsgemäß. (S.256)
Die Abbildung zeigt Bilder von Objekten, die
erkannt werden können.Gebiet A
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und Fußgän-
ger
*Ca. 10 bis 80 km/hCa. 10 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 30 bis 180 km/hCa. 30 bis 180 km/h
Fahrradfahrer und Fußgän-
ger
*Ca. 30 bis 80 km/hCa. 30 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und Fußgän-
ger
*Ca. 10 bis 80 km/hCa. 10 bis 80 km/h
