2
87
2

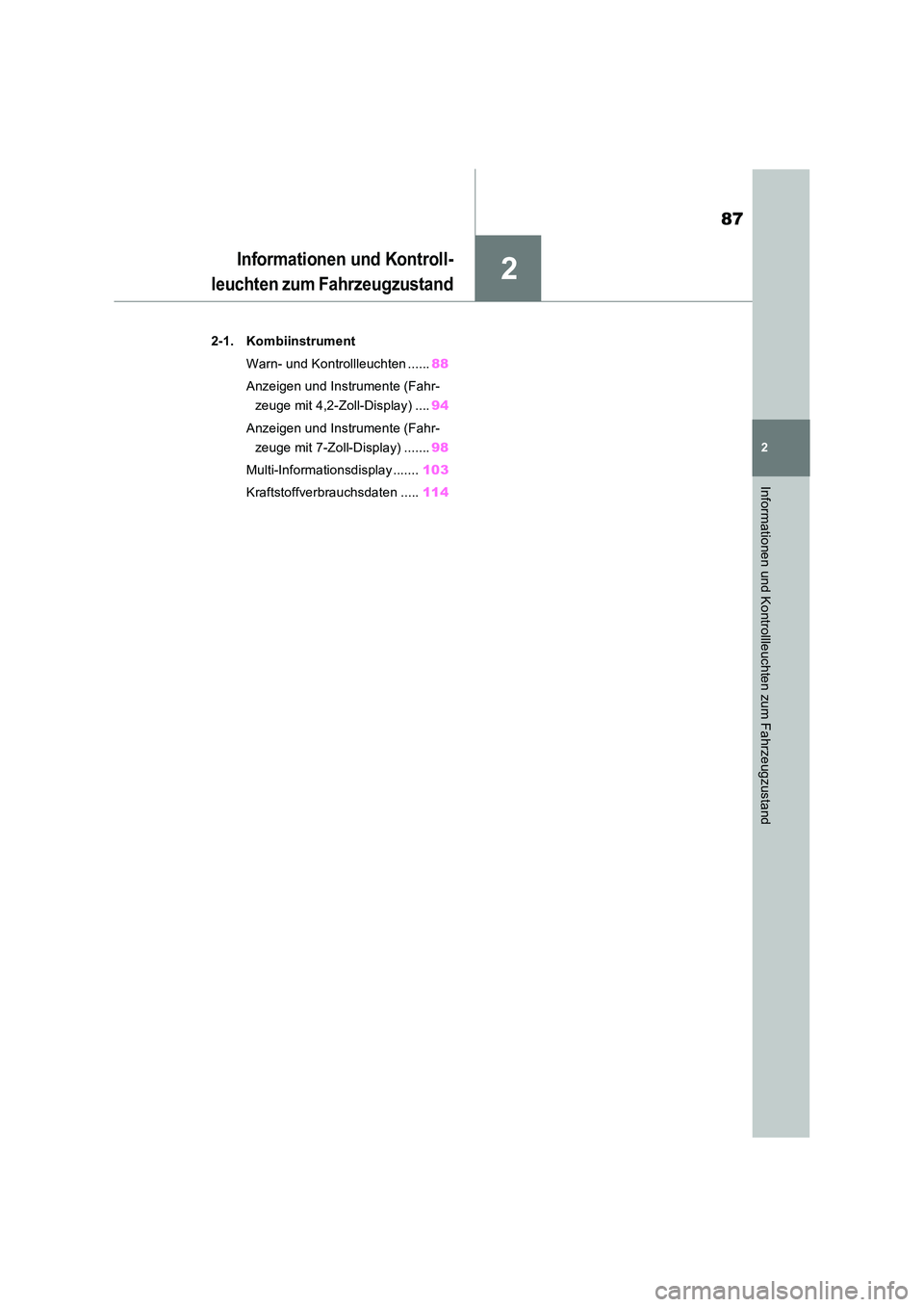

Informationen und Kontrollleuchten zum Fahrzeugzustand
Informationen und Kontroll-
leuchten zum Fahrzeugzustand
2-1. Kombiinstrument
Warn- und Kontrollleuchten ...... 88
Anzeigen und Instrumente (Fahr-
zeuge mit 4,2-Zoll-Display) .... 94
Anzeigen und Instrumente (Fahr-
zeuge mit 7-Zoll-Display) ....... 98
Multi-Informationsdisplay ....... 103
Kraftstoffverbrauchsdaten ..... 114

882-1. Kombiinstrument
2-1.Kombiins trument

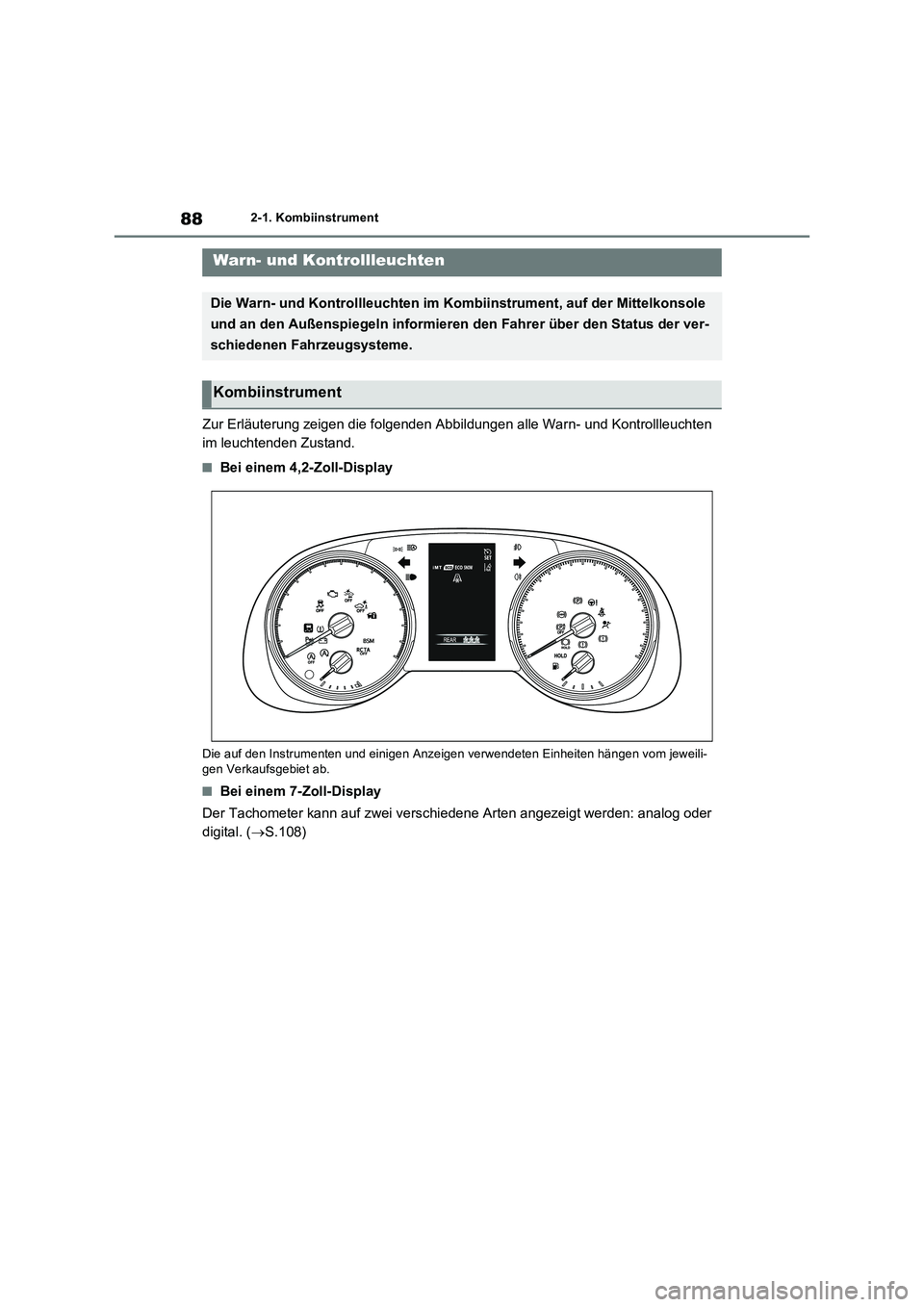

Zur Erläuterung zeigen die folgenden Abbildungen alle Warn- und Kontrollleuchten
im leuchtenden Zustand.
QBei einem 4,2-Zoll-Display
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.
QBei einem 7-Zoll-Display
Der Tachometer kann auf zwei verschiedene Arten angezeigt werden: analog oder
digital. (S.108)
Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument, auf der Mittelkonsole
und an den Außenspiegeln informieren den Fahrer über den Status der ver-
schiedenen Fahrzeugsysteme.
Kombiinstrument

89
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

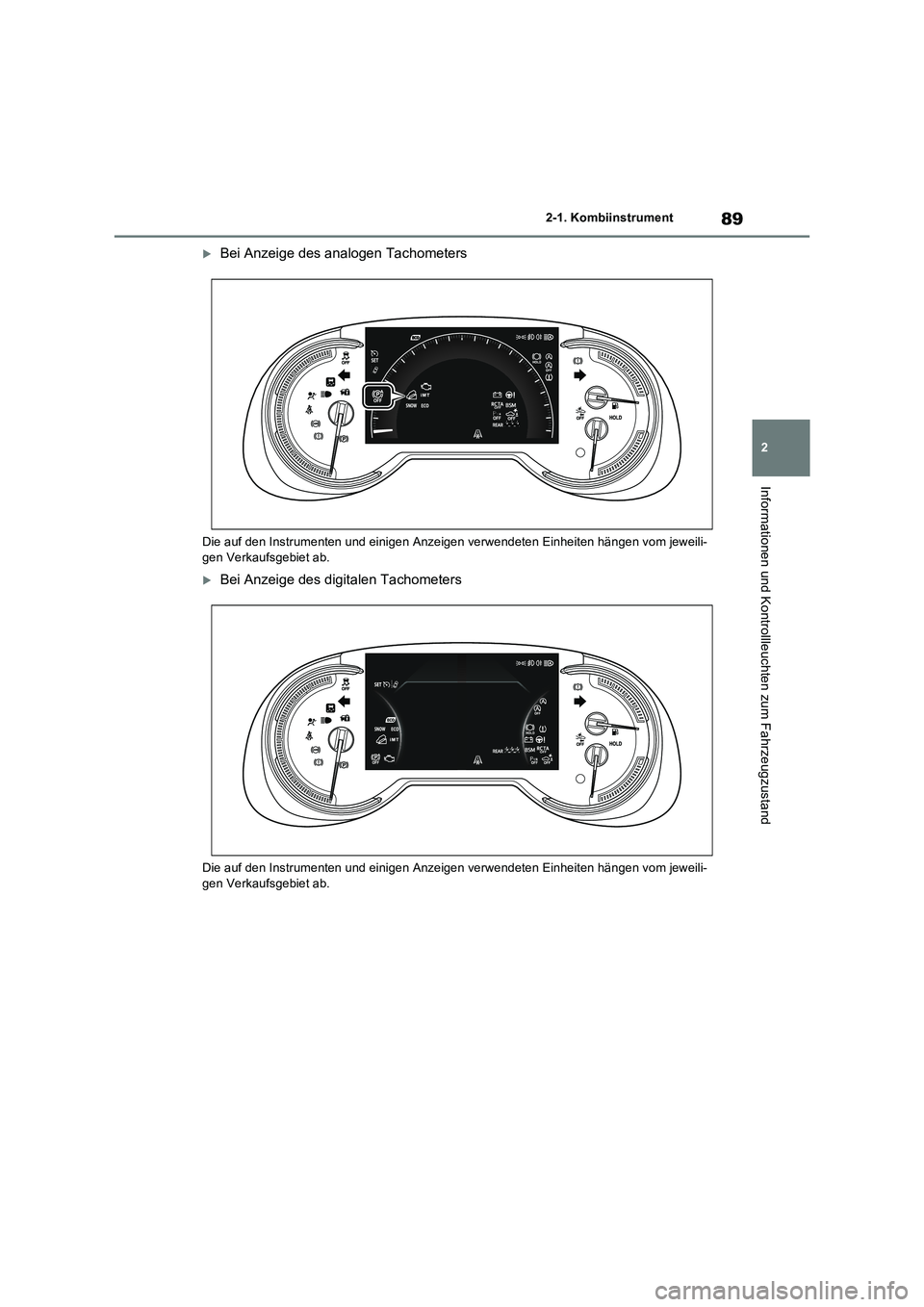

Bei Anzeige des analogen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.
Bei Anzeige des digitalen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili- gen Verkaufsgebiet ab.

902-1. Kombiinstrument

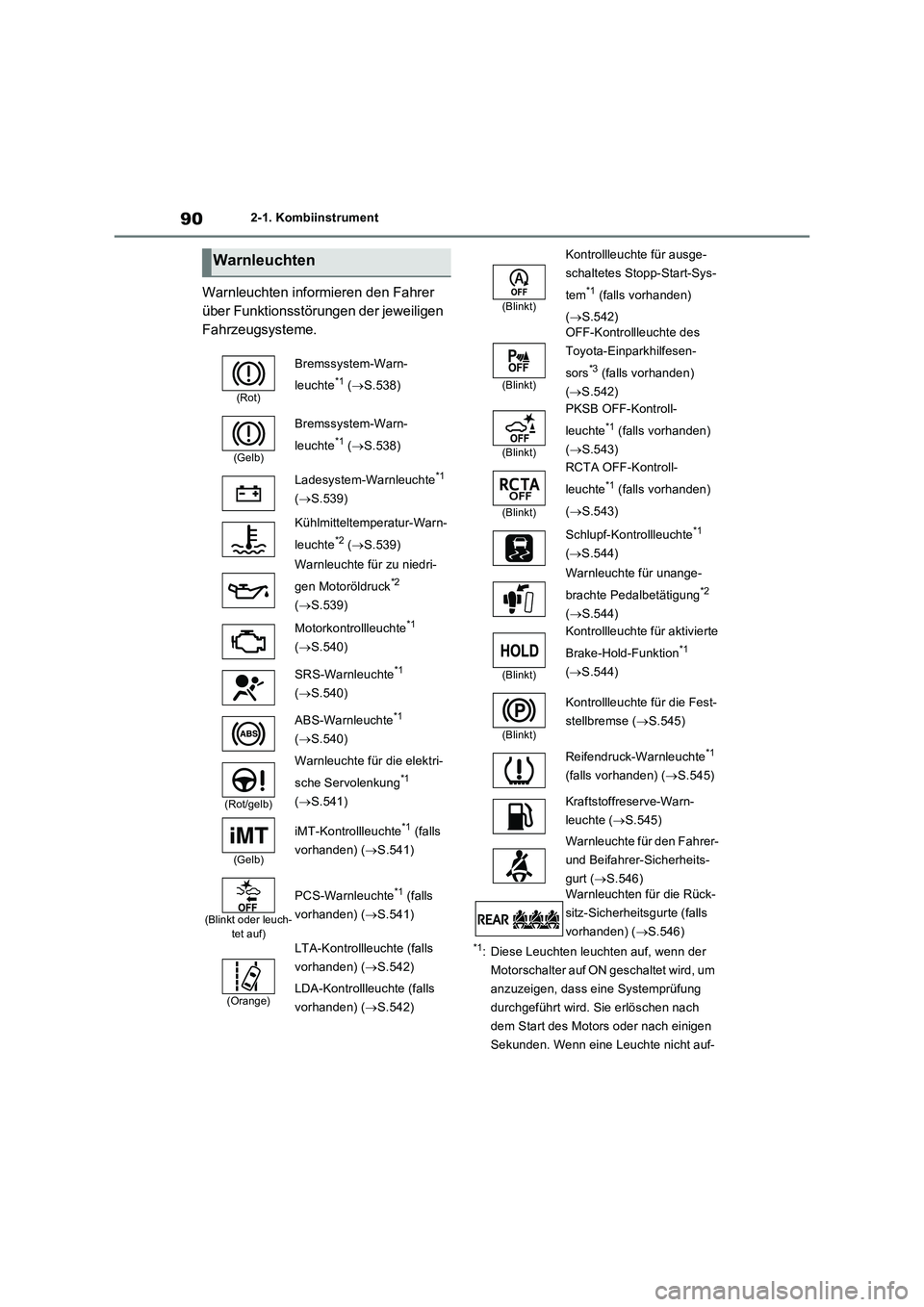

Warnleuchten informieren den Fahrer
über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
*1: Diese Leuchten leuchten auf, wenn der
Motorschalter auf ON geschaltet wird, um
anzuzeigen, dass eine Systemprüfung
durchgeführt wird. Sie erlöschen nach
dem Start des Motors oder nach einigen
Sekunden. Wenn eine Leuchte nicht auf-
Warnleuchten
(Rot)
Bremssystem-Warn-
leuchte
*1 (S.538)
(Gelb)
Bremssystem-Warn-
leuchte
*1 (S.538)
Ladesystem-Warnleuchte
*1
(S.539)
Kühlmitteltemperatur-Warn-
leuchte
*2 (S.539)
Warnleuchte für zu niedri-
gen Motoröldruck
*2
(S.539)
Motorkontrollleuchte
*1
(S.540)
SRS-Warnleuchte
*1
(S.540)
ABS-Warnleuchte
*1
(S.540)
(Rot/gelb)
Warnleuchte für die elektri-
sche Servolenkung
*1
(S.541)
(Gelb)
iMT-Kontrollleuchte*1 (falls
vorhanden) (S.541)
(Blinkt oder leuch-
tet auf)
PCS-Warnleuchte*1 (falls
vorhanden) (S.541)
(Orange)
LTA-Kontrollleuchte (falls
vorhanden) (S.542)
LDA-Kontrollleuchte (falls
vorhanden) (S.542)
(Blinkt)
Kontrollleuchte für ausge-
schaltetes Stopp-Start-Sys-
tem
*1 (falls vorhanden)
(S.542)
(Blinkt)
OFF-Kontrollleuchte des
Toyota-Einparkhilfesen-
sors
*3 (falls vorhanden)
(S.542)
(Blinkt)
PKSB OFF-Kontroll-
leuchte
*1 (falls vorhanden)
(S.543)
(Blinkt)
RCTA OFF-Kontroll-
leuchte
*1 (falls vorhanden)
(S.543)
Schlupf-Kontrollleuchte
*1
(S.544)
Warnleuchte für unange-
brachte Pedalbetätigung
*2
(S.544)
(Blinkt)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion
*1
(S.544)
(Blinkt)
Kontrollleuchte für die Fest-
stellbremse (S.545)
Reifendruck-Warnleuchte
*1
(falls vorhanden) (S.545)
Kraftstoffreserve-Warn-
leuchte (S.545)
Warnleuchte für den Fahrer-
und Beifahrer-Sicherheits-
gurt (S.546)
Warnleuchten für die Rück-
sitz-Sicherheitsgurte (falls
vorhanden) (S.546)

91
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

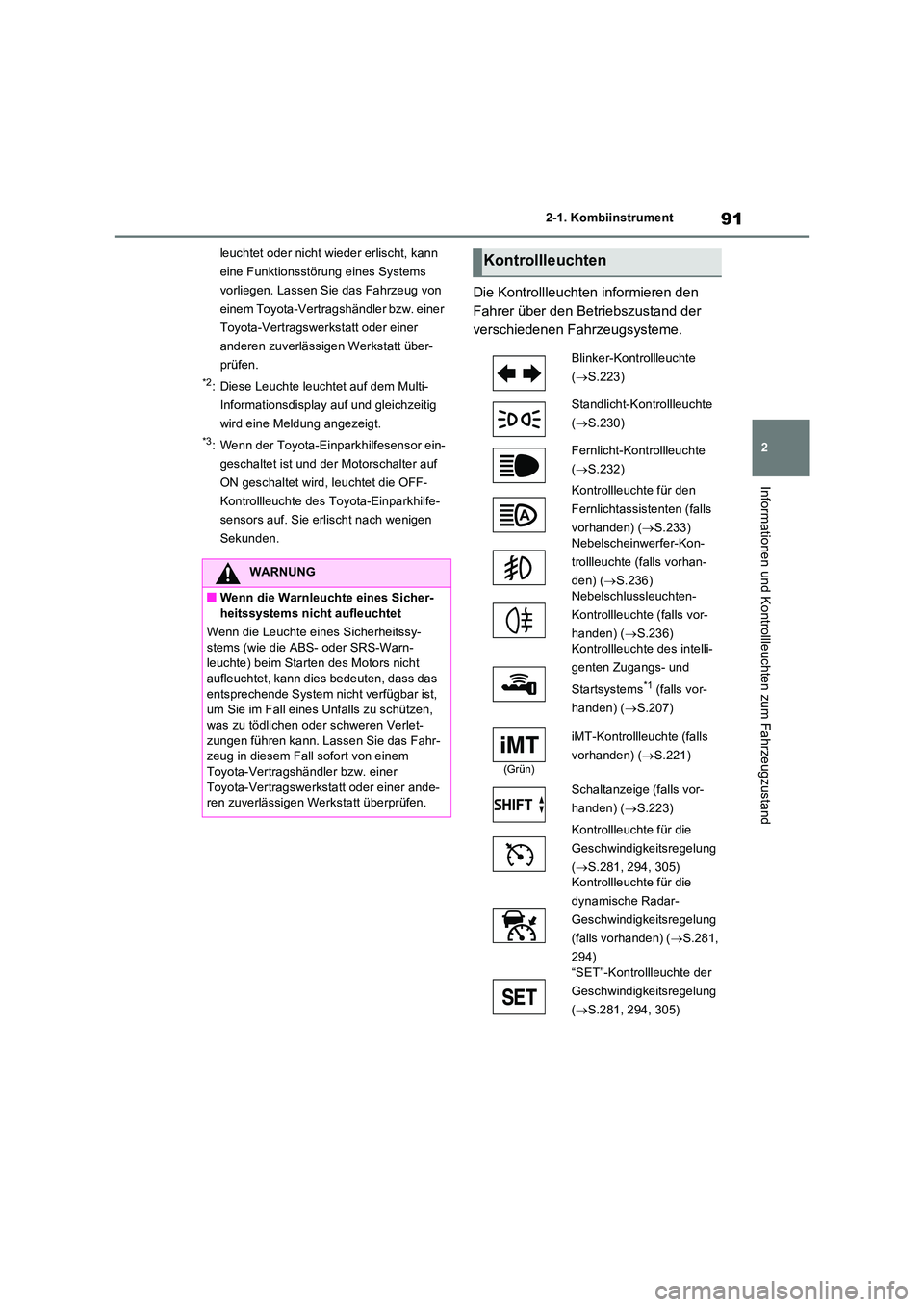

leuchtet oder nicht wieder erlischt, kann
eine Funktionsstörung eines Systems
vorliegen. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt über-
prüfen.
*2: Diese Leuchte leuchtet auf dem Multi-
Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*3: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Motorschalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
WARNUNG
QWenn die Warnleuchte eines Sicher- heitssystems nicht aufleuchtet
Wenn die Leuchte eines Sicherheitssy-
stems (wie die ABS- oder SRS-Warn- leuchte) beim Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das
entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen,
was zu tödlichen oder schweren Verlet- zungen führen kann. Lassen Sie das Fahr-zeug in diesem Fall sofort von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt überprüfen.
Kontrollleuchten
Blinker-Kontrollleuchte
( S.223)
Standlicht-Kontrollleuchte
( S.230)
Fernlicht-Kontrollleuchte
( S.232)
Kontrollleuchte für den
Fernlichtassistenten (falls
vorhanden) ( S.233) Nebelscheinwerfer-Kon-
trollleuchte (falls vorhan-
den) ( S.236)
Nebelschlussleuchten-
Kontrollleuchte (falls vor-
handen) ( S.236) Kontrollleuchte des intelli-
genten Zugangs- und
Startsystems*1 (falls vor-
handen) ( S.207)
(Grün)
iMT-Kontrollleuchte (falls
vorhanden) ( S.221)
Schaltanzeige (falls vor-
handen) ( S.223)
Kontrollleuchte für die
Geschwindigkeitsregelung
( S.281, 294, 305) Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung
(falls vorhanden) ( S.281,
294) “SET”-Kontrollleuchte der
Geschwindigkeitsregelung
( S.281, 294, 305)

922-1. Kombiinstrument
*1: Diese Leuchte leuchtet auf dem Multi-
Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*2: Die Farbe und der Leuchtzustand (dauer-
haft leuchtend/blinkend) der Kontroll-
leuchte ändern sich je nach Kontrollleuchte für den
Geschwindigkeitsbe-
grenzer (falls vorhanden)
(S.308)
LTA-Kontrollleuchte
*2 (falls
vorhanden) (S.264)
LDA-Kontrollleuchte
*2 (falls
vorhanden) (S.273)
OFF-Kontrollleuchte des
Toyota-Einparkhilfesen-
sors
*3, 4 (falls vorhanden)
(S.329)
PKSB OFF-Kontroll-
leuchte
*3, 5 (falls vorhan-
den) (S.339)
(Blinkt)
Schlupf-Kontrollleuchte*5
(S.365)
Kontrollleuchte
VSC OFF
*3, 5 (S.366)
PCS-Warnleuchte
*3, 5 (falls
vorhanden) (S.252)
Außenspiegel-Anzeigen
des Spurwechsel-Assisten-
ten (BSM)
*5, 6 (falls vor-
handen) (S.310)
BSM-Kontrollleuchte (falls
vorhanden) (S.310)
RCTA OFF-Kontroll-
leuchte
*3, 5 (falls vorhan-
den) (S.310)
Stopp-Start-Kontroll-
leuchte
*5 (falls vorhanden)
(S.348)
Kontrollleuchte für ausge-
schaltetes Stopp-Start-
System
*3, 5 (falls vorhan-
den) (S.349)
Kontrollleuchte für Standby
der Brake-Hold-Funktion
*5
(S.227)
Kontrollleuchte für akti-
vierte Brake-Hold-Funk-
tion
*5 (S.227)
Sicherheitssystem-Kon-
trollleuchte (S.81, 83)
Kontrollleuchte für niedrige
Außentemperatur
*7
(S.95, 100)
Kontrollleuchte für umwelt-
freundliche Fahrweise
*5
(falls vorhanden) (S.106)
Kontrollleuchte für die
Feststellbremse (S.224)
OFF-Kontrollleuchte der
automatischen EPB
*3, 5
(falls vorhanden) (S.224)
Kontrollleuchte für den
Eco-Fahrmodus (S.355)
Kontrollleuchte für den
Sport-Modus (S.355)
Kontrollleuchte für den
Modus MUD & SAND (falls
vorhanden) (S.358)
Kontrollleuchte für den
Modus ROCK & DIRT (falls
vorhanden) (S.358)
Kontrollleuchte für den
SNOW-Modus (falls vor-
handen) (S.361)
Kontrollleuchte für die elek-
tronische Bergabfahrkon-
trolle
*5 (falls vorhanden)
(S.362)
“PASSENGER AIR BAG”-
Kontrollleuchte
*5, 8 (falls vor-
handen) (S.45)

93
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

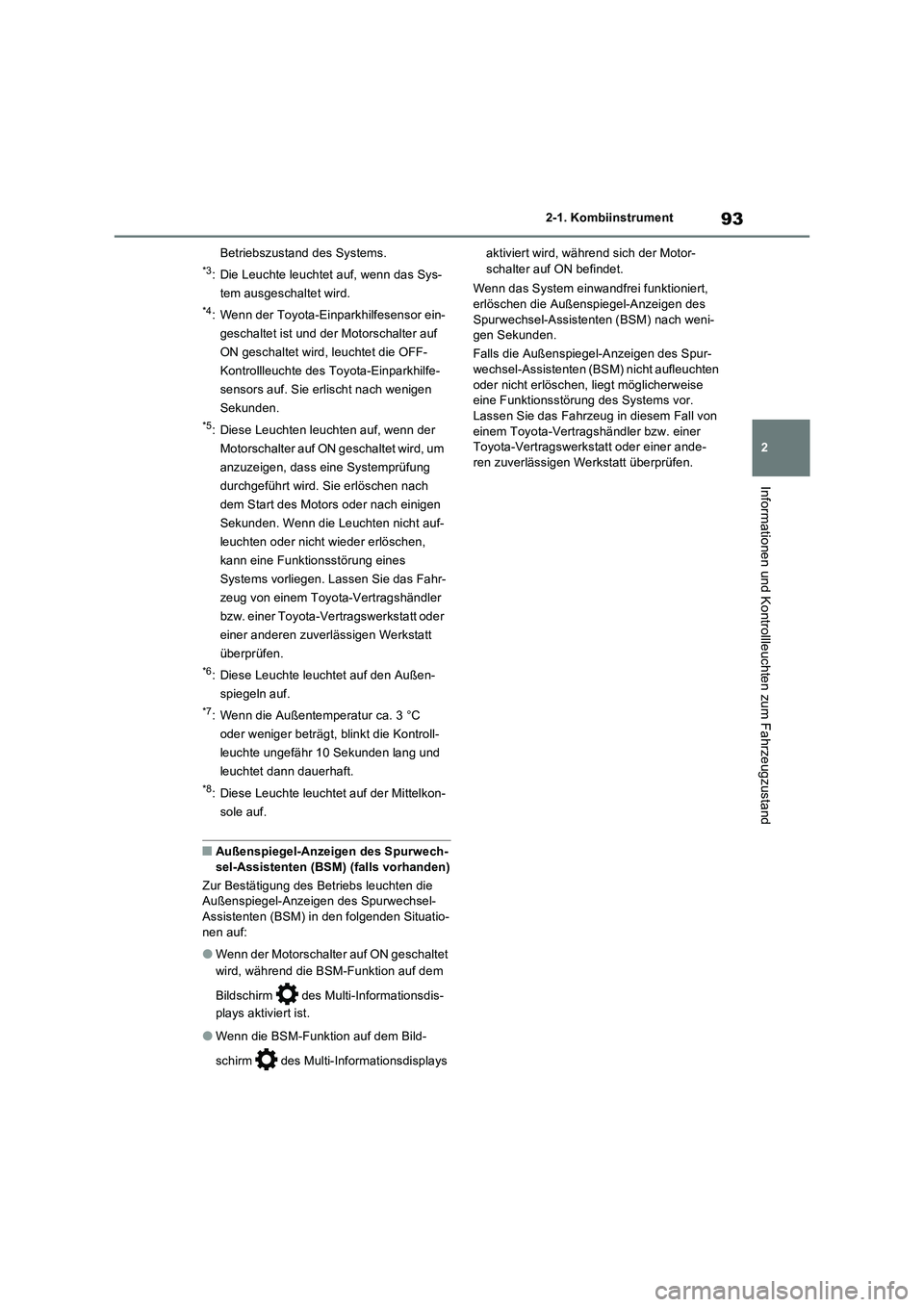

Betriebszustand des Systems.
*3: Die Leuchte leuchtet auf, wenn das Sys-
tem ausgeschaltet wird.
*4: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Motorschalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
*5: Diese Leuchten leuchten auf, wenn der
Motorschalter auf ON geschaltet wird, um
anzuzeigen, dass eine Systemprüfung
durchgeführt wird. Sie erlöschen nach
dem Start des Motors oder nach einigen
Sekunden. Wenn die Leuchten nicht auf-
leuchten oder nicht wieder erlöschen,
kann eine Funktionsstörung eines
Systems vorliegen. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
überprüfen.
*6: Diese Leuchte leuchtet auf den Außen-
spiegeln auf.
*7: Wenn die Außentemperatur ca. 3 °C
oder weniger beträgt, blinkt die Kontroll-
leuchte ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
*8: Diese Leuchte leuchtet auf der Mittelkon-
sole auf.
QAußenspiegel-Anzeigen des Spurwech-
sel-Assistenten (BSM) (falls vorhanden)
Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) in den folgenden Situatio-
nen auf:
OWenn der Motorschalter auf ON geschaltet
wird, während die BSM-Funktion auf dem
Bildschirm des Multi-Informationsdis-
plays aktiviert ist.
OWenn die BSM-Funktion auf dem Bild-
schirm des Multi-Informationsdisplays aktiviert wird, während sich der Motor-
schalter auf ON befindet.
Wenn das System einwandfrei funktioniert,
erlöschen die Außenspiegel-Anzeigen des
Spurwechsel-Assistenten (BSM) nach weni-
gen Sekunden.
Falls die Außenspiegel-Anzeigen des Spur-
wechsel-Assistenten (BSM) nicht aufleuchten
oder nicht erlöschen, liegt möglicherweise
eine Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug in diesem Fall von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.

942-1. Kombiinstrument
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver-
kaufsgebiet ab.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Außentemperatur (S.95)
Uhr (S.96)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.103)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.549)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Kilometerzähler:

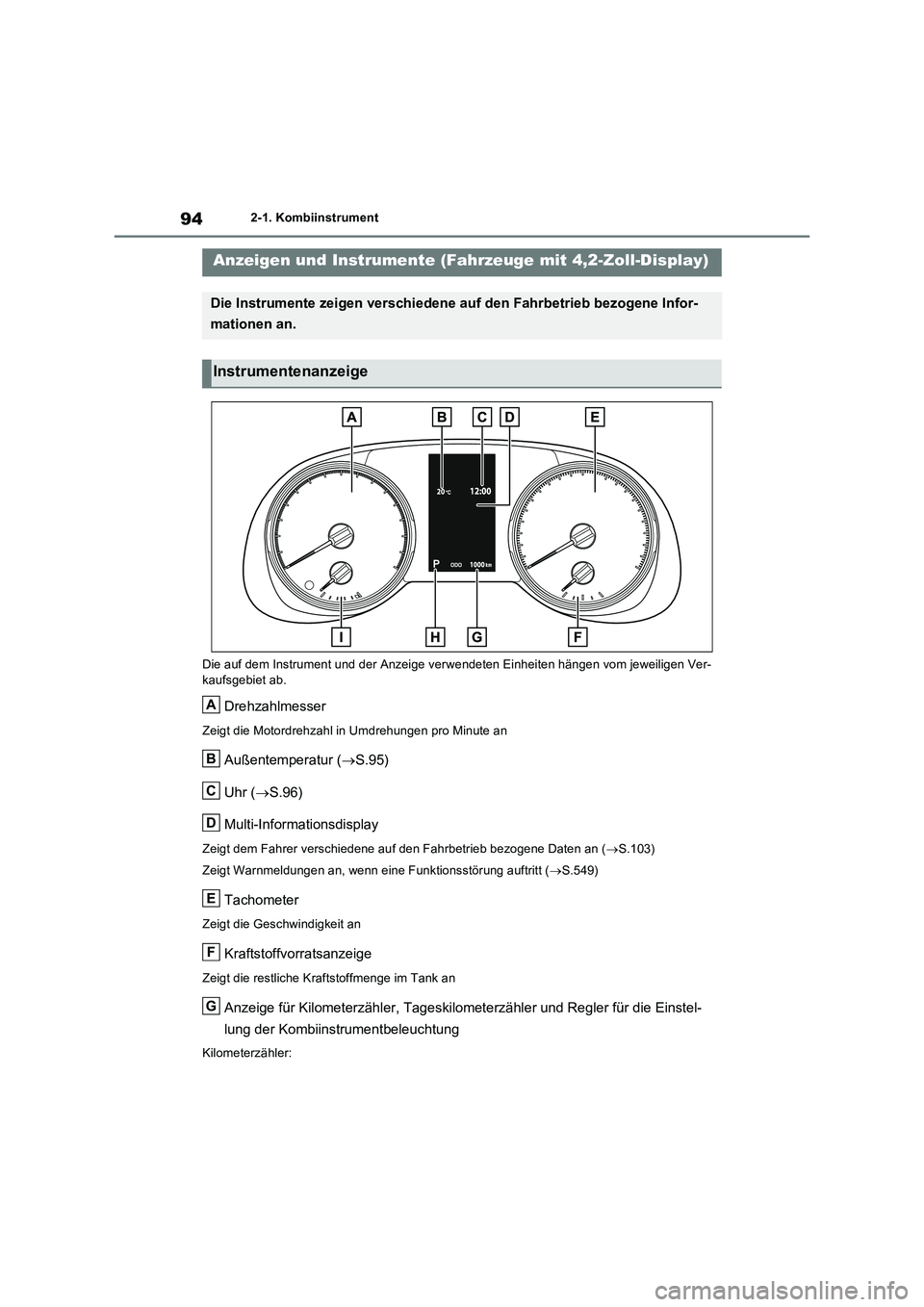

Anzeigen und Instrumente (Fahrzeuge mit 4,2-Zoll-Display)
Die Instrumente zeigen verschiedene auf den Fahrbetrieb bezogene Infor-
mationen an.
Instrumentenanzeige
A
B
C
D
E
F
G
