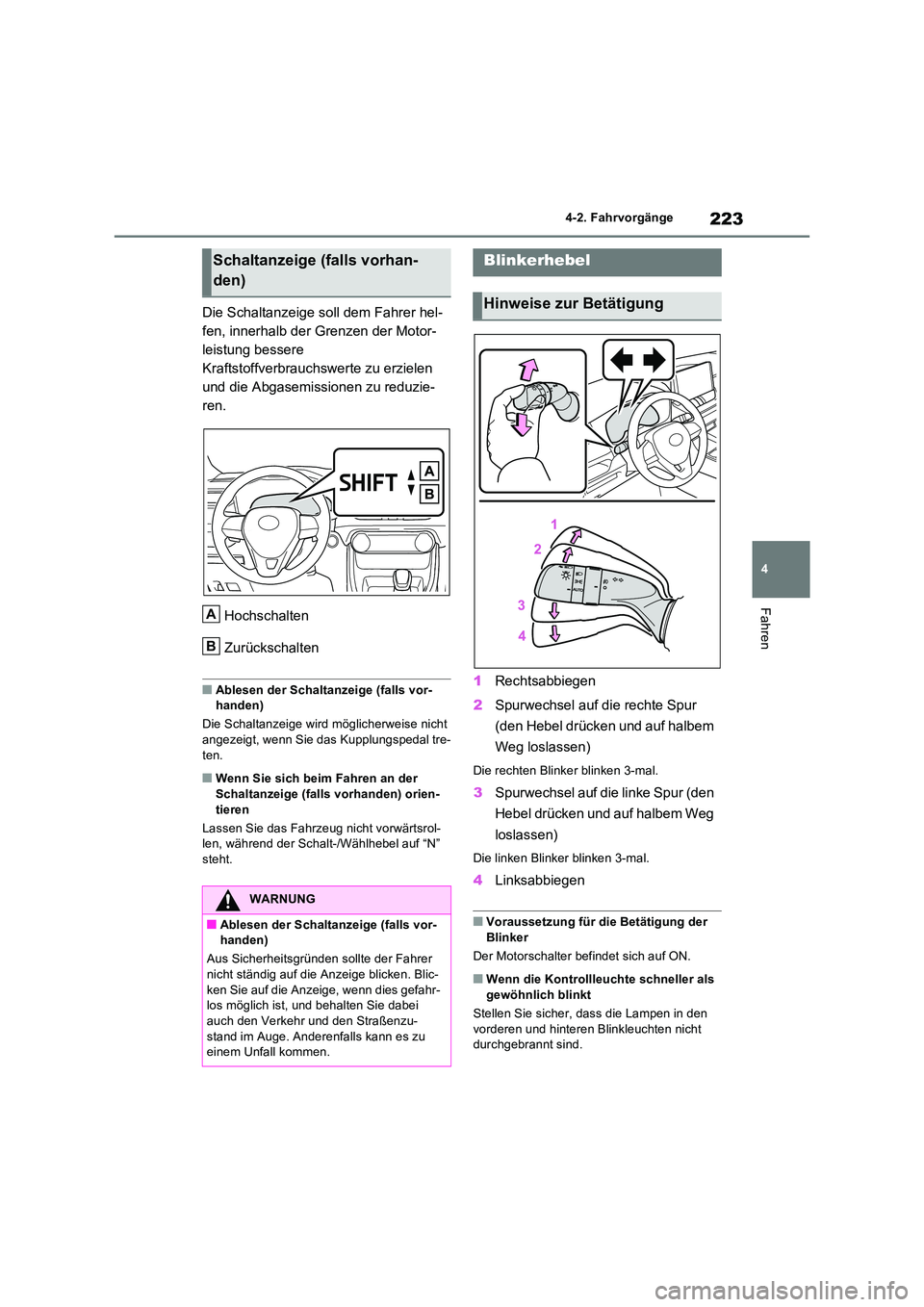

2022 TOYOTA RAV4 Betriebsanleitungen (in German)

223
4
4-2. Fahrvorgänge
Fahren
Die Schaltanzeige soll dem Fahrer hel-
fen, innerhalb der Grenzen der Motor-
leistung bessere
Kraftstoffverbrauchswerte zu erzielen
und die Abgasemissionen zu reduzie-
ren.
Hochschalten
Zurückschalten
QAblesen der Schaltanzeige (falls vor- handen)
Die Schaltanzeige wird möglicherweise nicht
angezeigt, wenn Sie das Kupplungspedal tre- ten.
QWenn Sie sich beim Fahren an der Schaltanzeige (falls vorhanden) orien-
tieren
Lassen Sie das Fahrzeug nicht vorwärtsrol- len, während der Schalt-/Wählhebel auf “N” steht.
1 Rechtsabbiegen
2 Spurwechsel auf die rechte Spur
(den Hebel drücken und auf halbem
Weg loslassen)
Die rechten Blinker blinken 3-mal.
3 Spurwechsel auf die linke Spur (den
Hebel drücken und auf halbem Weg
loslassen)
Die linken Blinker blinken 3-mal.
4 Linksabbiegen
QVoraussetzung für die Betätigung der Blinker
Der Motorschalter befindet sich auf ON.
QWenn die Kontrollleuchte schneller als
gewöhnlich blinkt
Stellen Sie sicher, dass die Lampen in den vorderen und hinteren Blinkleuchten nicht durchgebrannt sind.
Schaltanzeige (falls vorhan-
den)
WARNUNG
QAblesen der Schaltanzeige (falls vor- handen)
Aus Sicherheitsgründen sollte der Fahrer
nicht ständig auf die Anzeige blicken. Blic- ken Sie auf die Anzeige, wenn dies gefahr-los möglich ist, und behalten Sie dabei
auch den Verkehr und den Straßenzu- stand im Auge. Anderenfalls kann es zu einem Unfall kommen.
A
B
Blinkerhebel
Hinweise zur Betätigung

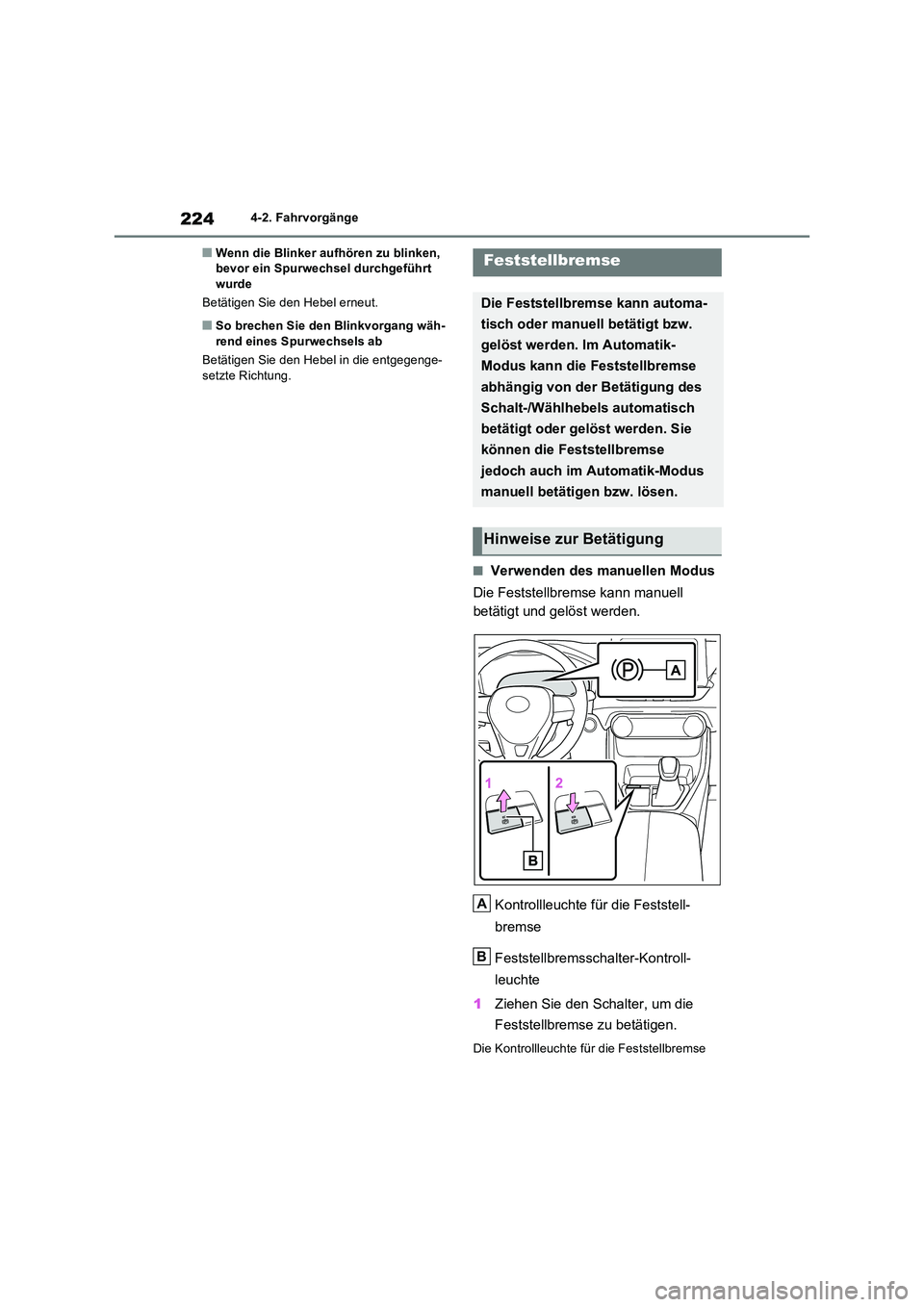

2244-2. Fahrvorgänge
QWenn die Blinker aufhören zu blinken, bevor ein Spurwechsel durchgeführt wurde
Betätigen Sie den Hebel erneut.
QSo brechen Sie den Blinkvorgang wäh-
rend eines Spurwechsels ab
Betätigen Sie den Hebel in die entgegenge- setzte Richtung.
QVerwenden des manuellen Modus
Die Feststellbremse kann manuell
betätigt und gelöst werden.
Kontrollleuchte für die Feststell-
bremse
Feststellbremsschalter-Kontroll-
leuchte
1 Ziehen Sie den Schalter, um die
Feststellbremse zu betätigen.
Die Kontrollleuchte für die Feststellbremse
Feststellbremse
Die Feststellbremse kann automa-
tisch oder manuell betätigt bzw.
gelöst werden. Im Automatik-
Modus kann die Feststellbremse
abhängig von der Betätigung des
Schalt-/Wählhebels automatisch
betätigt oder gelöst werden. Sie
können die Feststellbremse
jedoch auch im Automatik-Modus
manuell betätigen bzw. lösen.
Hinweise zur Betätigung
A
B

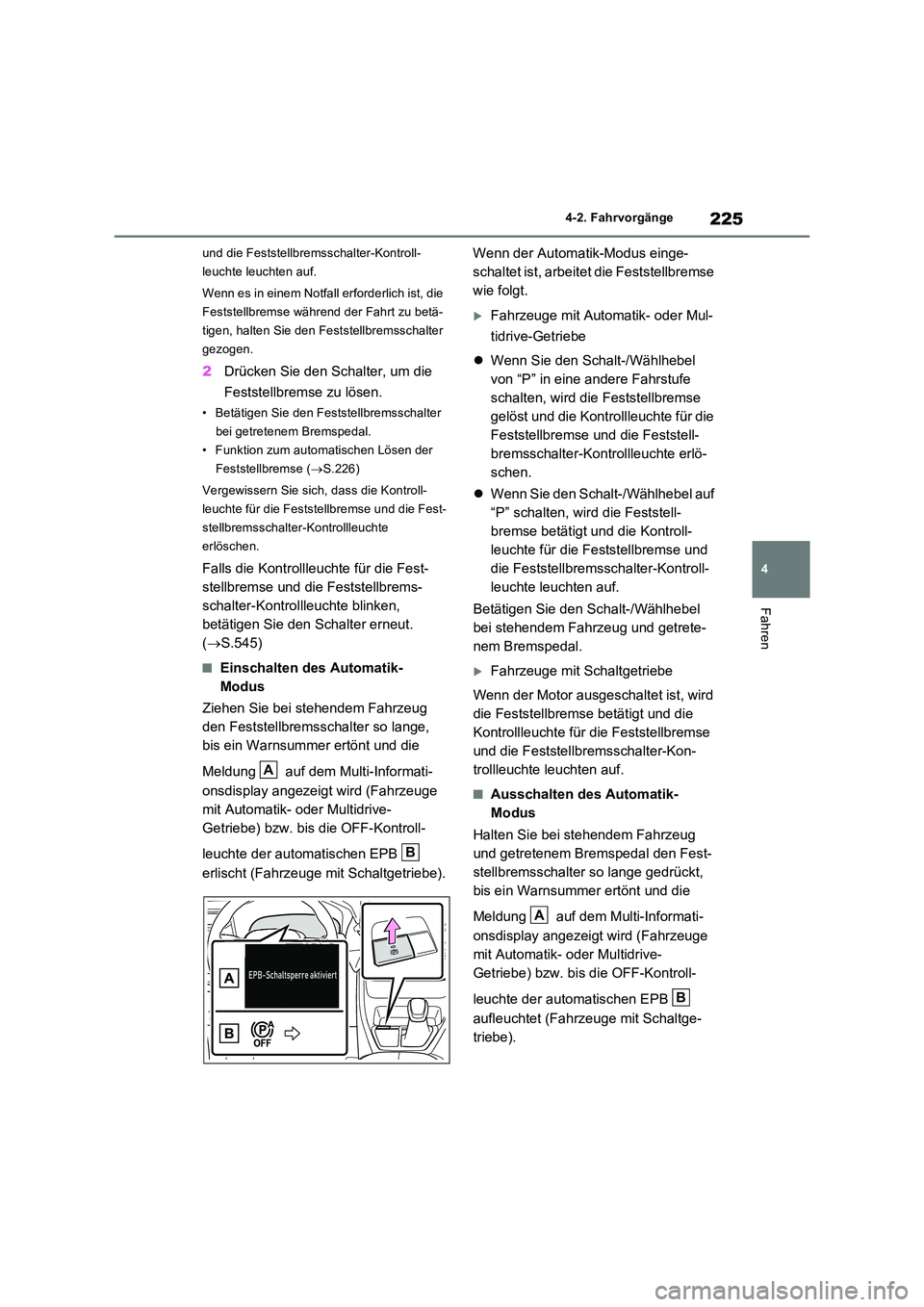

225
4
4-2. Fahrvorgänge
Fahren
und die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Wenn es in einem Notfall erforderlich ist, die
Feststellbremse während der Fahrt zu betä-
tigen, halten Sie den Feststellbremsschalter
gezogen.
2 Drücken Sie den Schalter, um die
Feststellbremse zu lösen.
• Betätigen Sie den Feststellbremsschalter
bei getretenem Bremspedal.
• Funktion zum automatischen Lösen der
Feststellbremse ( S.226)
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse und die Fest-
stellbremsschalter-Kontrollleuchte
erlöschen.
Falls die Kontrollleuchte für die Fest-
stellbremse und die Feststellbrems-
schalter-Kontrollleuchte blinken,
betätigen Sie den Schalter erneut.
( S.545)
QEinschalten des Automatik-
Modus
Ziehen Sie bei stehendem Fahrzeug
den Feststellbremsschalter so lange,
bis ein Warnsummer ertönt und die
Meldung auf dem Multi-Informati-
onsdisplay angezeigt wird (Fahrzeuge
mit Automatik- oder Multidrive-
Getriebe) bzw. bis die OFF-Kontroll-
leuchte der automatischen EPB
erlischt (Fahrzeuge mit Schaltgetriebe).
Wenn der Automatik-Modus einge-
schaltet ist, arbeitet die Feststellbremse
wie folgt.
Fahrzeuge mit Automatik- oder Mul-
tidrive-Getriebe
 Wenn Sie den Schalt-/Wählhebel
von “P” in eine andere Fahrstufe
schalten, wird die Feststellbremse
gelöst und die Kontrollleuchte für die
Feststellbremse und die Feststell-
bremsschalter-Kontrollleuchte erlö-
schen.
 Wenn Sie den Schalt-/Wählhebel auf
“P” schalten, wird die Feststell-
bremse betätigt und die Kontroll-
leuchte für die Feststellbremse und
die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Betätigen Sie den Schalt-/Wählhebel
bei stehendem Fahrzeug und getrete-
nem Bremspedal.
Fahrzeuge mit Schaltgetriebe
Wenn der Motor ausgeschaltet ist, wird
die Feststellbremse betätigt und die
Kontrollleuchte für die Feststellbremse
und die Feststellbremsschalter-Kon-
trollleuchte leuchten auf.
QAusschalten des Automatik-
Modus
Halten Sie bei stehendem Fahrzeug
und getretenem Bremspedal den Fest-
stellbremsschalter so lange gedrückt,
bis ein Warnsummer ertönt und die
Meldung auf dem Multi-Informati-
onsdisplay angezeigt wird (Fahrzeuge
mit Automatik- oder Multidrive-
Getriebe) bzw. bis die OFF-Kontroll-
leuchte der automatischen EPB
aufleuchtet (Fahrzeuge mit Schaltge-
triebe).
A
B
A
B

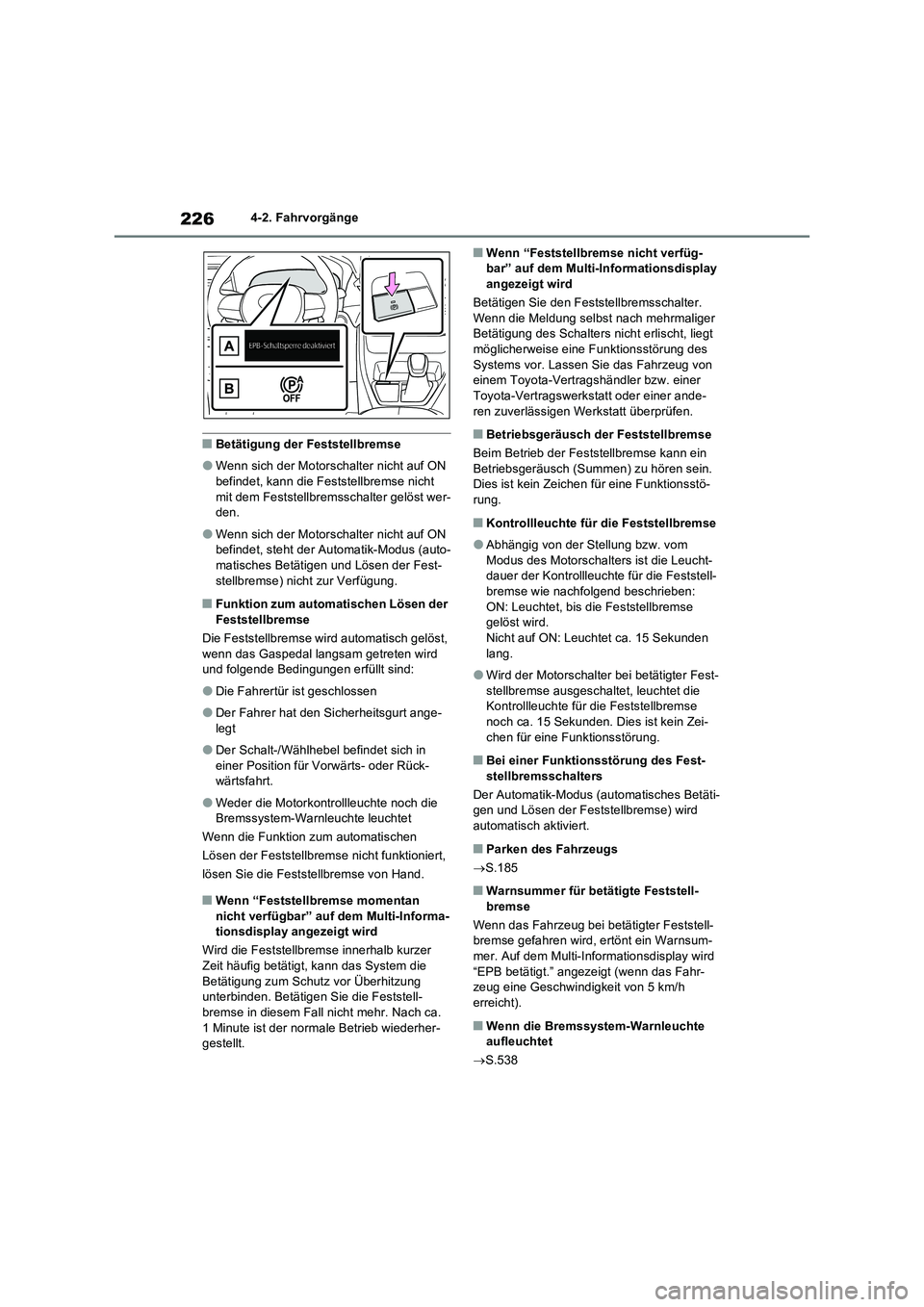

2264-2. Fahrvorgänge
QBetätigung der Feststellbremse
OWenn sich der Motorschalter nicht auf ON
befindet, kann die Feststellbremse nicht
mit dem Feststellbremsschalter gelöst wer-
den.
OWenn sich der Motorschalter nicht auf ON
befindet, steht der Automatik-Modus (auto-
matisches Betätigen und Lösen der Fest-
stellbremse) nicht zur Verfügung.
QFunktion zum automatischen Lösen der
Feststellbremse
Die Feststellbremse wird automatisch gelöst,
wenn das Gaspedal langsam getreten wird
und folgende Bedingungen erfüllt sind:
ODie Fahrertür ist geschlossen
ODer Fahrer hat den Sicherheitsgurt ange-
legt
ODer Schalt-/Wählhebel befindet sich in
einer Position für Vorwärts- oder Rück-
wärtsfahrt.
OWeder die Motorkontrollleuchte noch die
Bremssystem-Warnleuchte leuchtet
Wenn die Funktion zum automatischen
Lösen der Feststellbremse nicht funktioniert,
lösen Sie die Feststellbremse von Hand.
QWenn “Feststellbremse momentan
nicht verfügbar” auf dem Multi-Informa-
tionsdisplay angezeigt wird
Wird die Feststellbremse innerhalb kurzer
Zeit häufig betätigt, kann das System die
Betätigung zum Schutz vor Überhitzung
unterbinden. Betätigen Sie die Feststell-
bremse in diesem Fall nicht mehr. Nach ca.
1 Minute ist der normale Betrieb wiederher-
gestellt.
QWenn “Feststellbremse nicht verfüg-
bar” auf dem Multi-Informationsdisplay
angezeigt wird
Betätigen Sie den Feststellbremsschalter.
Wenn die Meldung selbst nach mehrmaliger
Betätigung des Schalters nicht erlischt, liegt
möglicherweise eine Funktionsstörung des
Systems vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
QBetriebsgeräusch der Feststellbremse
Beim Betrieb der Feststellbremse kann ein
Betriebsgeräusch (Summen) zu hören sein.
Dies ist kein Zeichen für eine Funktionsstö-
rung.
QKontrollleuchte für die Feststellbremse
OAbhängig von der Stellung bzw. vom
Modus des Motorschalters ist die Leucht-
dauer der Kontrollleuchte für die Feststell-
bremse wie nachfolgend beschrieben:
ON: Leuchtet, bis die Feststellbremse
gelöst wird.
Nicht auf ON: Leuchtet ca. 15 Sekunden
lang.
OWird der Motorschalter bei betätigter Fest-
stellbremse ausgeschaltet, leuchtet die
Kontrollleuchte für die Feststellbremse
noch ca. 15 Sekunden. Dies ist kein Zei-
chen für eine Funktionsstörung.
QBei einer Funktionsstörung des Fest-
stellbremsschalters
Der Automatik-Modus (automatisches Betäti-
gen und Lösen der Feststellbremse) wird
automatisch aktiviert.
QParken des Fahrzeugs
S.185
QWarnsummer für betätigte Feststell-
bremse
Wenn das Fahrzeug bei betätigter Feststell-
bremse gefahren wird, ertönt ein Warnsum-
mer. Auf dem Multi-Informationsdisplay wird
“EPB betätigt.” angezeigt (wenn das Fahr-
zeug eine Geschwindigkeit von 5 km/h
erreicht).
QWenn die Bremssystem-Warnleuchte
aufleuchtet
S.538

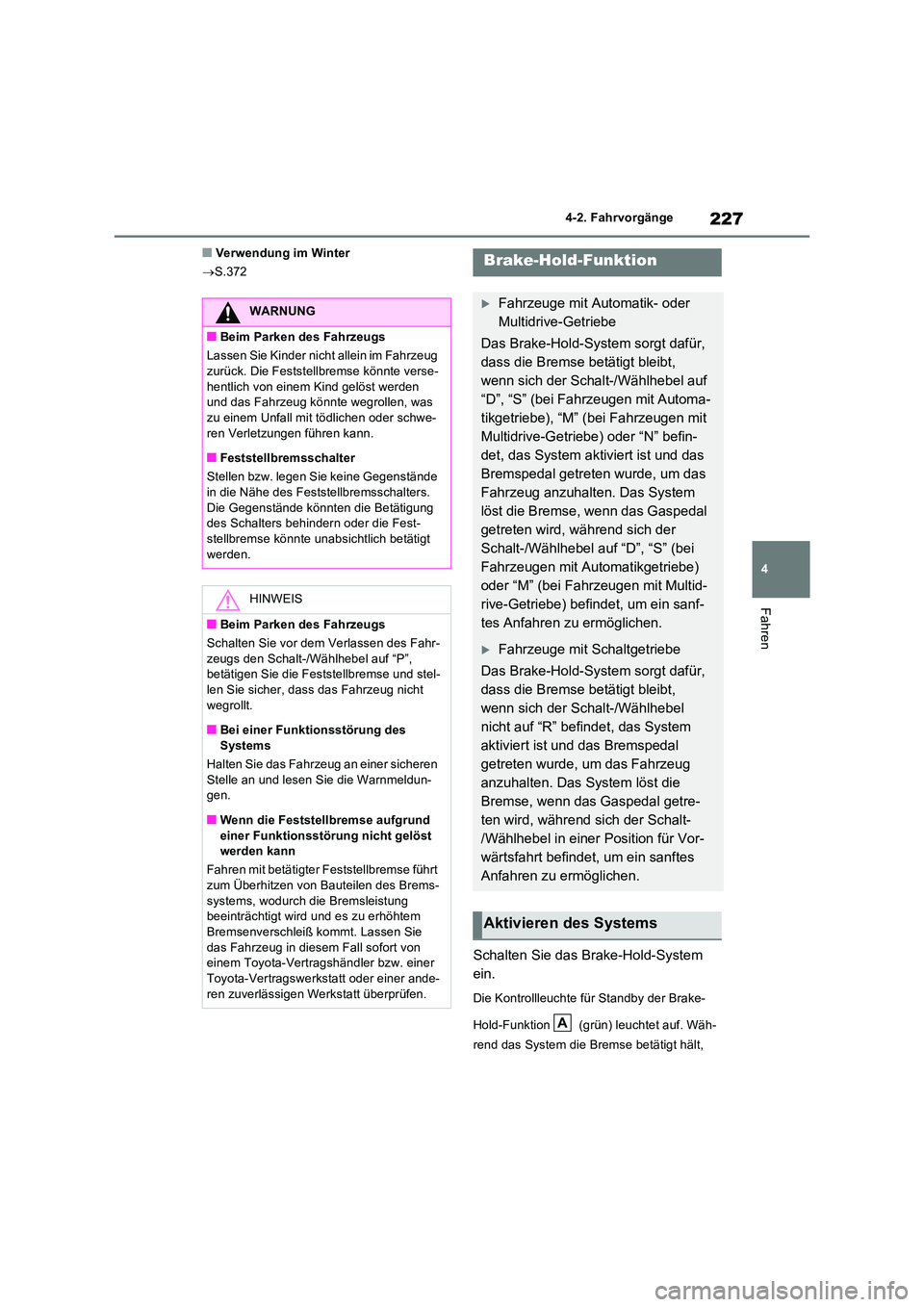

227
4
4-2. Fahrvorgänge
Fahren
QVerwendung im Winter
 S.372
Schalten Sie das Brake-Hold-System
ein.
Die Kontrollleuchte für Standby der Brake-
Hold-Funktion (grün) leuchtet auf. Wäh-
rend das System die Bremse betätigt hält,
WARNUNG
QBeim Parken des Fahrzeugs
Lassen Sie Kinder nicht allein im Fahrzeug zurück. Die Feststellbremse könnte verse-
hentlich von einem Kind gelöst werden und das Fahrzeug könnte wegrollen, was zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen führen kann.
QFeststellbremsschalter
Stellen bzw. legen Sie keine Gegenstände in die Nähe des Feststellbremsschalters.
Die Gegenstände könnten die Betätigung des Schalters behindern oder die Fest-stellbremse könnte unabsichtlich betätigt
werden.
HINWEIS
QBeim Parken des Fahrzeugs
Schalten Sie vor dem Verlassen des Fahr-
zeugs den Schalt-/Wählhebel auf “P”, betätigen Sie die Feststellbremse und stel-len Sie sicher, dass das Fahrzeug nicht
wegrollt.
QBei einer Funktionsstörung des Systems
Halten Sie das Fahrzeug an einer sicheren
Stelle an und lesen Sie die Warnmeldun- gen.
QWenn die Feststellbremse aufgrund
einer Funktionsstörung nicht gelöst werden kann
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen des Brems-
systems, wodurch die Bremsleistung beeinträchtigt wird und es zu erhöhtem Bremsenverschleiß kommt. Lassen Sie
das Fahrzeug in diesem Fall sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
Brake-Hold-Funktion
Fahrzeuge mit Automatik- oder
Multidrive-Getriebe
Das Brake-Hold-System sorgt dafür,
dass die Bremse betätigt bleibt,
wenn sich der Schalt-/Wählhebel auf
“D”, “S” (bei Fahrzeugen mit Automa-
tikgetriebe), “M” (bei Fahrzeugen mit
Multidrive-Getriebe) oder “N” befin-
det, das System aktiviert ist und das
Bremspedal getreten wurde, um das
Fahrzeug anzuhalten. Das System
löst die Bremse, wenn das Gaspedal
getreten wird, während sich der
Schalt-/Wählhebel auf “D”, “S” (bei
Fahrzeugen mit Automatikgetriebe)
oder “M” (bei Fahrzeugen mit Multid-
rive-Getriebe) befindet, um ein sanf-
tes Anfahren zu ermöglichen.
Fahrzeuge mit Schaltgetriebe
Das Brake-Hold-System sorgt dafür,
dass die Bremse betätigt bleibt,
wenn sich der Schalt-/Wählhebel
nicht auf “R” befindet, das System
aktiviert ist und das Bremspedal
getreten wurde, um das Fahrzeug
anzuhalten. Das System löst die
Bremse, wenn das Gaspedal getre-
ten wird, während sich der Schalt-
/Wählhebel in einer Position für Vor-
wärtsfahrt befindet, um ein sanftes
Anfahren zu ermöglichen.
Aktivieren des Systems
A

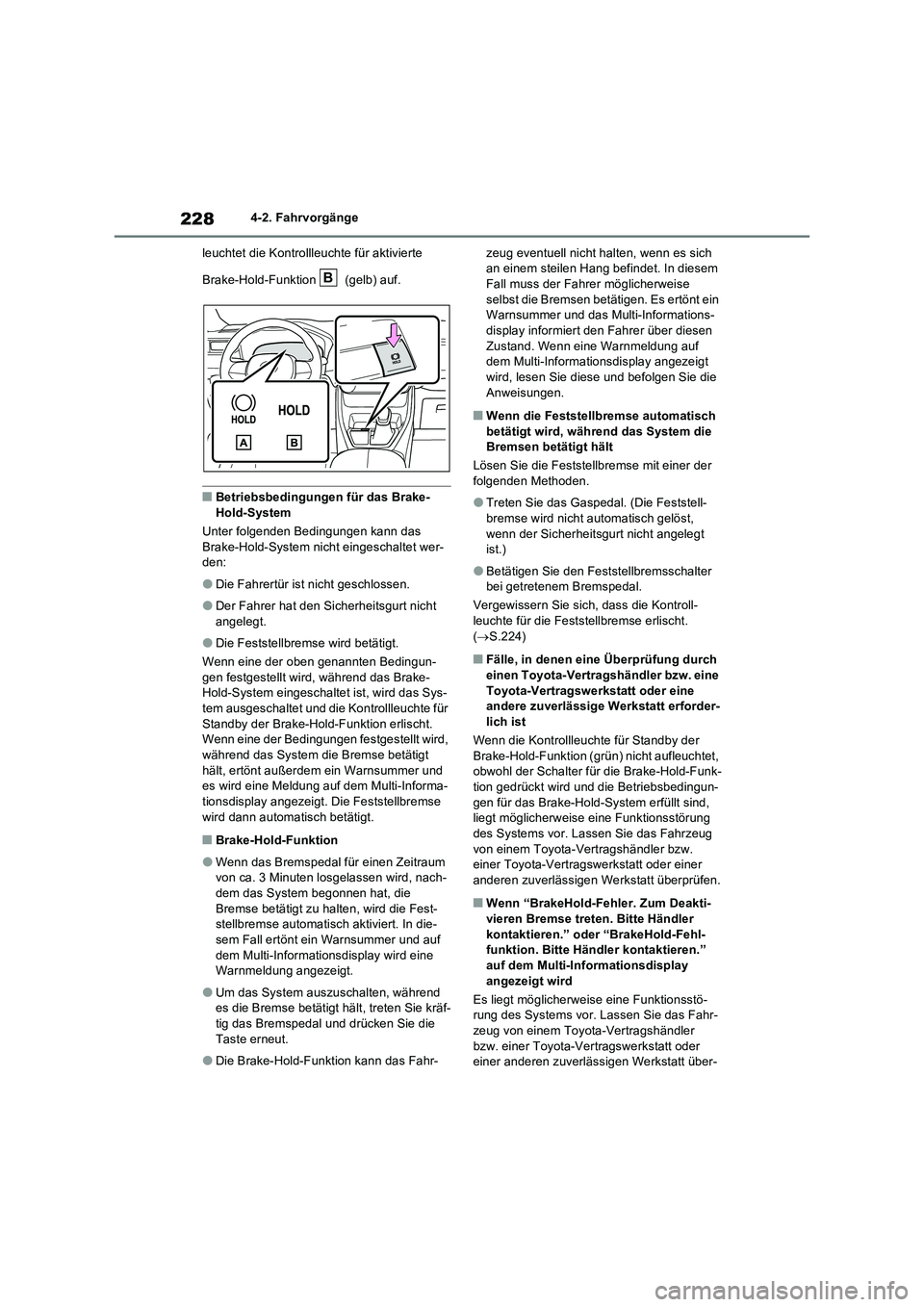

2284-2. Fahrvorgänge
leuchtet die Kontrollleuchte für aktivierte
Brake-Hold-Funktion (gelb) auf.
QBetriebsbedingungen für das Brake-
Hold-System
Unter folgenden Bedingungen kann das Brake-Hold-System nicht eingeschaltet wer-den:
ODie Fahrertür ist nicht geschlossen.
ODer Fahrer hat den Sicherheitsgurt nicht angelegt.
ODie Feststellbremse wird betätigt.
Wenn eine der oben genannten Bedingun- gen festgestellt wird, während das Brake-Hold-System eingeschaltet ist, wird das Sys-
tem ausgeschaltet und die Kontrollleuchte für Standby der Brake-Hold-Funktion erlischt. Wenn eine der Bedingungen festgestellt wird,
während das System die Bremse betätigt hält, ertönt außerdem ein Warnsummer und es wird eine Meldung auf dem Multi-Informa-
tionsdisplay angezeigt. Die Feststellbremse wird dann automatisch betätigt.
QBrake-Hold-Funktion
OWenn das Bremspedal für einen Zeitraum von ca. 3 Minuten losgelassen wird, nach-dem das System begonnen hat, die
Bremse betätigt zu halten, wird die Fest- stellbremse automatisch aktiviert. In die-sem Fall ertönt ein Warnsummer und auf
dem Multi-Informationsdisplay wird eine Warnmeldung angezeigt.
OUm das System auszuschalten, während es die Bremse betätigt hält, treten Sie kräf-tig das Bremspedal und drücken Sie die
Taste erneut.
ODie Brake-Hold-Funktion kann das Fahr-
zeug eventuell nicht halten, wenn es sich an einem steilen Hang befindet. In diesem Fall muss der Fahrer möglicherweise
selbst die Bremsen betätigen. Es ertönt ein Warnsummer und das Multi-Informations-display informiert den Fahrer über diesen
Zustand. Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird, lesen Sie diese und befolgen Sie die
Anweisungen.
QWenn die Feststellbremse automatisch betätigt wird, während das System die Bremsen betätigt hält
Lösen Sie die Feststellbremse mit einer der
folgenden Methoden.
OTreten Sie das Gaspedal. (Die Feststell-
bremse wird nicht automatisch gelöst, wenn der Sicherheitsgurt nicht angelegt ist.)
OBetätigen Sie den Feststellbremsschalter bei getretenem Bremspedal.
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse erlischt. ( S.224)
QFälle, in denen eine Überprüfung durch einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt erforder-lich ist
Wenn die Kontrollleuchte für Standby der
Brake-Hold-Funktion (grün) nicht aufleuchtet, obwohl der Schalter für die Brake-Hold-Funk-tion gedrückt wird und die Betriebsbedingun-
gen für das Brake-Hold-System erfüllt sind, liegt möglicherweise eine Funktionsstörung des Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
QWenn “BrakeHold-Fehler. Zum Deakti-
vieren Bremse treten. Bitte Händler kontaktieren.” oder “BrakeHold-Fehl-funktion. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
B

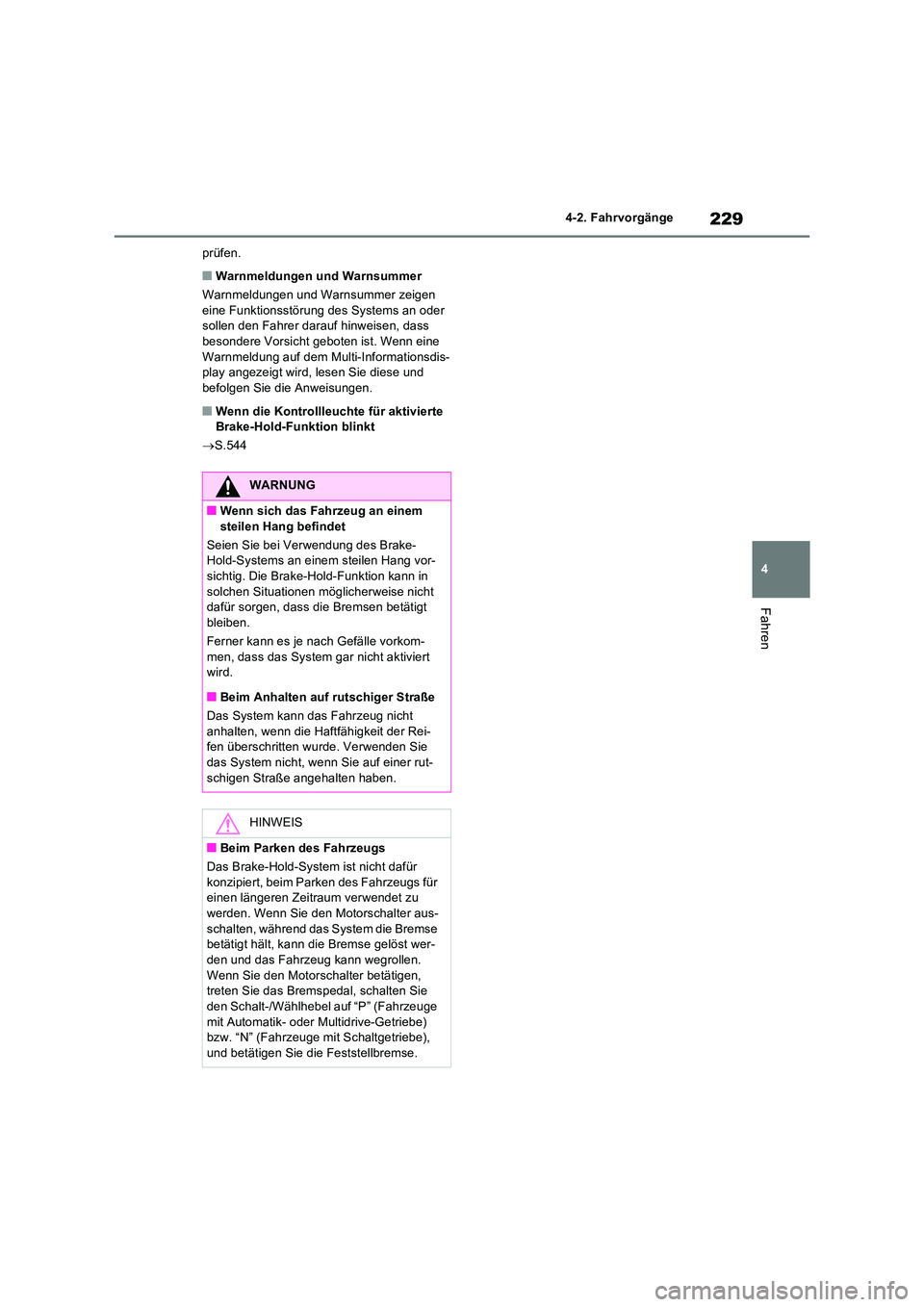

229
4
4-2. Fahrvorgänge
Fahren
prüfen.
QWarnmeldungen und Warnsummer
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an oder sollen den Fahrer darauf hinweisen, dass
besondere Vorsicht geboten ist. Wenn eine Warnmeldung auf dem Multi-Informationsdis-play angezeigt wird, lesen Sie diese und
befolgen Sie die Anweisungen.
QWenn die Kontrollleuchte für aktivierte Brake-Hold-Funktion blinkt
 S.544
WARNUNG
QWenn sich das Fahrzeug an einem
steilen Hang befindet
Seien Sie bei Verwendung des Brake- Hold-Systems an einem steilen Hang vor-sichtig. Die Brake-Hold-Funktion kann in
solchen Situationen möglicherweise nicht dafür sorgen, dass die Bremsen betätigt bleiben.
Ferner kann es je nach Gefälle vorkom-
men, dass das System gar nicht aktiviert wird.
QBeim Anhalten auf rutschiger Straße
Das System kann das Fahrzeug nicht anhalten, wenn die Haftfähigkeit der Rei-fen überschritten wurde. Verwenden Sie
das System nicht, wenn Sie auf einer rut- schigen Straße angehalten haben.
HINWEIS
QBeim Parken des Fahrzeugs
Das Brake-Hold-System ist nicht dafür
konzipiert, beim Parken des Fahrzeugs für einen längeren Zeitraum verwendet zu werden. Wenn Sie den Motorschalter aus-
schalten, während das System die Bremse betätigt hält, kann die Bremse gelöst wer-den und das Fahrzeug kann wegrollen.
Wenn Sie den Motorschalter betätigen, treten Sie das Bremspedal, schalten Sie den Schalt-/Wählhebel auf “P” (Fahrzeuge
mit Automatik- oder Multidrive-Getriebe) bzw. “N” (Fahrzeuge mit Schaltgetriebe), und betätigen Sie die Feststellbremse.

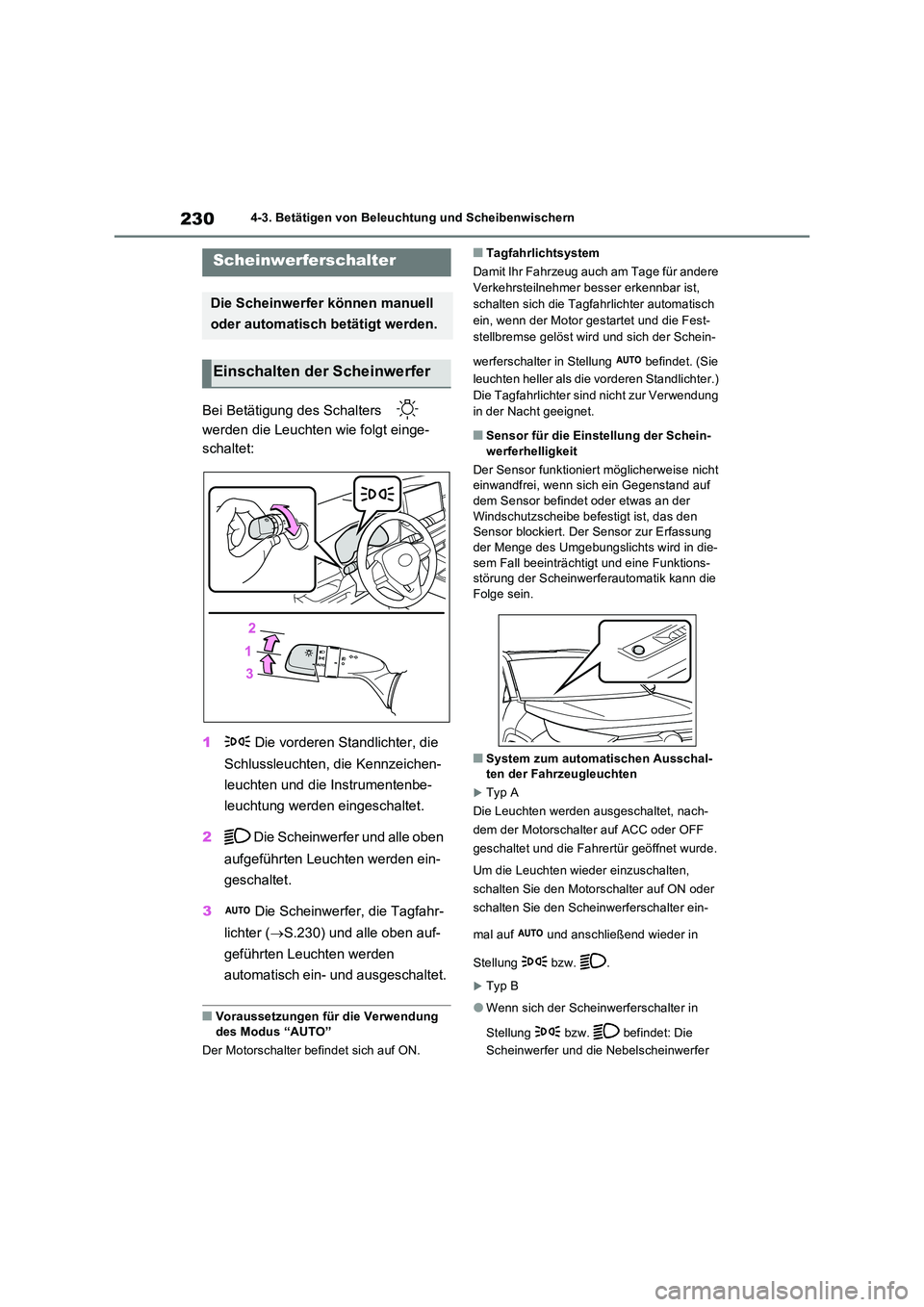

2304-3. Betätigen von Beleuchtung und Scheibenwischern
4-3.Betätige n v on Bele uchtung und Sc heibenwisch ern
Bei Betätigung des Schalters
werden die Leuchten wie folgt einge-
schaltet:
1 Die vorderen Standlichter, die
Schlussleuchten, die Kennzeichen-
leuchten und die Instrumentenbe-
leuchtung werden eingeschaltet.
2 Die Scheinwerfer und alle oben
aufgeführten Leuchten werden ein-
geschaltet.
3 Die Scheinwerfer, die Tagfahr-
lichter ( S.230) und alle oben auf-
geführten Leuchten werden
automatisch ein- und ausgeschaltet.
QVoraussetzungen für die Verwendung des Modus “AUTO”
Der Motorschalter befindet sich auf ON.
QTagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere
Verkehrsteilnehmer besser erkennbar ist,
schalten sich die Tagfahrlichter automatisch
ein, wenn der Motor gestartet und die Fest-
stellbremse gelöst wird und sich der Schein-
werferschalter in Stellung befindet. (Sie
leuchten heller als die vorderen Standlichter.)
Die Tagfahrlichter sind nicht zur Verwendung
in der Nacht geeignet.
QSensor für die Einstellung der Schein-
werferhelligkeit
Der Sensor funktionier t möglicherweise nicht einwandfrei, wenn sich ein Gegenstand auf dem Sensor befindet oder etwas an der
Windschutzscheibe befestigt ist, das den Sensor blockiert. Der Sensor zur Erfassung der Menge des Umgebungslichts wird in die-
sem Fall beeinträchtigt und eine Funktions- störung der Scheinwerfe rautomatik kann die Folge sein.
QSystem zum automatischen Ausschal-ten der Fahrzeugleuchten
Typ A
Die Leuchten werden ausgeschaltet, nach-
dem der Motorschalter auf ACC oder OFF
geschaltet und die Fahrertür geöffnet wurde.
Um die Leuchten wieder einzuschalten,
schalten Sie den Motorschalter auf ON oder
schalten Sie den Scheinwerferschalter ein-
mal auf und anschließend wieder in
Stellung bzw. .
Typ B
OWenn sich der Scheinwerferschalter in
Stellung bzw. befindet: Die
Scheinwerfer und die Nebelscheinwerfer
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betätigt werden.
Einschalten der Scheinwerfer
