2022 TOYOTA RAV4 Betriebsanleitungen (in German)

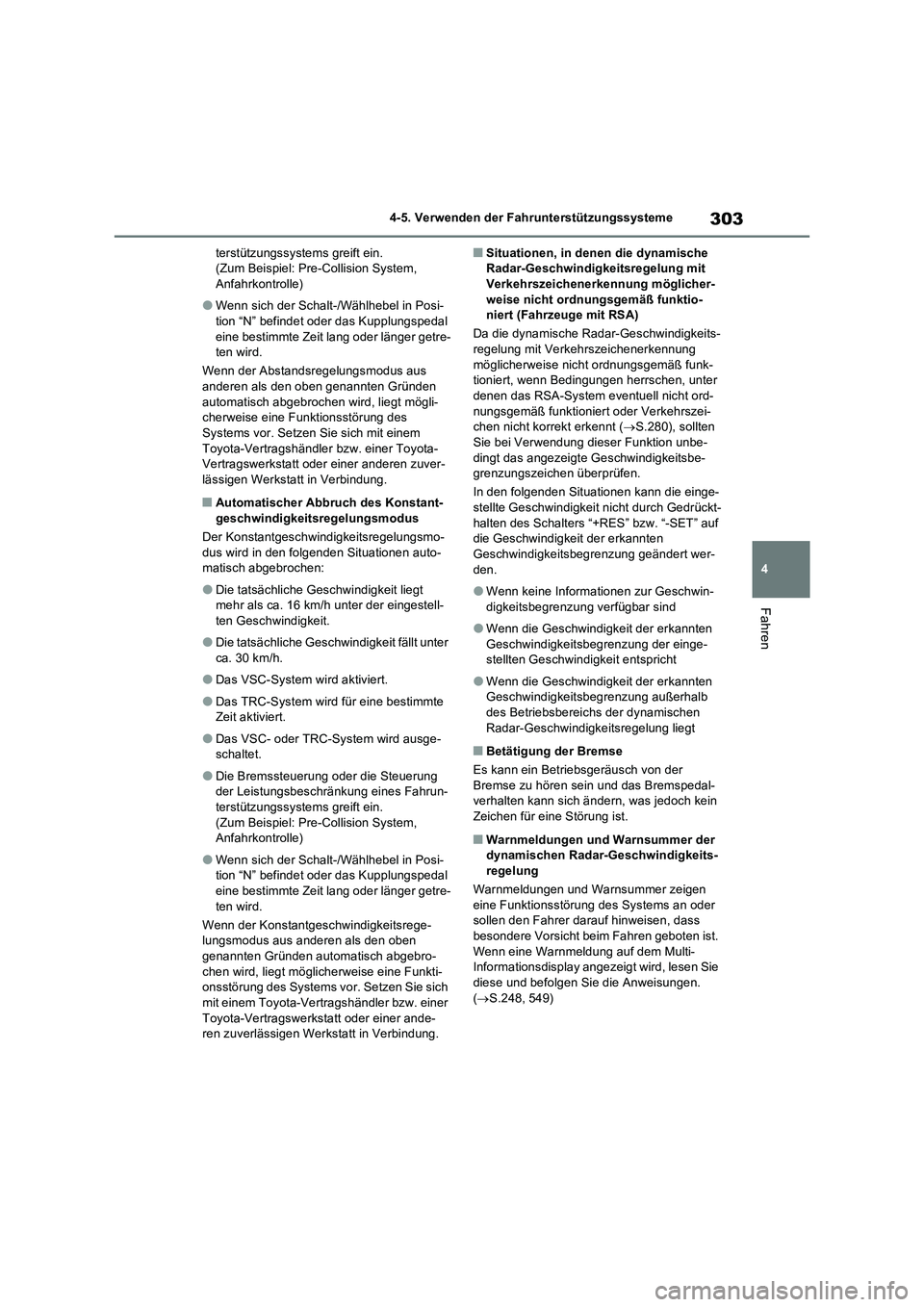

303
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
terstützungssystems greift ein.
(Zum Beispiel: Pre-Collision System,
Anfahrkontrolle)
OWenn sich der Schalt-/Wählhebel in Posi-
tion “N” befindet oder das Kupplungspedal
eine bestimmte Zeit lang oder länger getre-
ten wird.
Wenn der Abstandsregelungsmodus aus
anderen als den oben genannten Gründen
automatisch abgebrochen wird, liegt mögli-
cherweise eine Funktionsstörung des
Systems vor. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.
QAutomatischer Abbruch des Konstant-
geschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmo-
dus wird in den folgenden Situationen auto-
matisch abgebrochen:
ODie tatsächliche Geschwindigkeit liegt
mehr als ca. 16 km/h unter der eingestell-
ten Geschwindigkeit.
ODie tatsächliche Geschwindigkeit fällt unter
ca. 30 km/h.
ODas VSC-System wird aktiviert.
ODas TRC-System wird für eine bestimmte
Zeit aktiviert.
ODas VSC- oder TRC-System wird ausge-
schaltet.
ODie Bremssteuerung oder die Steuerung
der Leistungsbeschränkung eines Fahrun-
terstützungssystems greift ein.
(Zum Beispiel: Pre-Collision System,
Anfahrkontrolle)
OWenn sich der Schalt-/Wählhebel in Posi-
tion “N” befindet oder das Kupplungspedal
eine bestimmte Zeit lang oder länger getre-
ten wird.
Wenn der Konstantgeschwindigkeitsrege-
lungsmodus aus anderen als den oben
genannten Gründen automatisch abgebro-
chen wird, liegt möglicherweise eine Funkti-
onsstörung des Systems vor. Setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
QSituationen, in denen die dynamische
Radar-Geschwindigkeitsregelung mit
Verkehrszeichenerkennung möglicher-
weise nicht ordnungsgemäß funktio-
niert (Fahrzeuge mit RSA)
Da die dynamische Radar-Geschwindigkeits-
regelung mit Verkehrszeichenerkennung
möglicherweise nicht ordnungsgemäß funk-
tioniert, wenn Bedingungen herrschen, unter
denen das RSA-System eventuell nicht ord-
nungsgemäß funktioniert oder Verkehrszei-
chen nicht korrekt erkennt (S.280), sollten
Sie bei Verwendung dieser Funktion unbe-
dingt das angezeigte Geschwindigkeitsbe-
grenzungszeichen überprüfen.
In den folgenden Situationen kann die einge-
stellte Geschwindigkeit nicht durch Gedrückt-
halten des Schalters “+RES” bzw. “-SET” auf
die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung geändert wer-
den.
OWenn keine Informationen zur Geschwin-
digkeitsbegrenzung verfügbar sind
OWenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung der einge-
stellten Geschwindigkeit entspricht
OWenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung außerhalb
des Betriebsbereichs der dynamischen
Radar-Geschwindigkeitsregelung liegt
QBetätigung der Bremse
Es kann ein Betriebsgeräusch von der
Bremse zu hören sein und das Bremspedal-
verhalten kann sich ändern, was jedoch kein
Zeichen für eine Störung ist.
QWarnmeldungen und Warnsummer der
dynamischen Radar-Geschwindigkeits-
regelung
Warnmeldungen und Warnsummer zeigen
eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass
besondere Vorsicht beim Fahren geboten ist.
Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird, lesen Sie
diese und befolgen Sie die Anweisungen.
(S.248, 549)

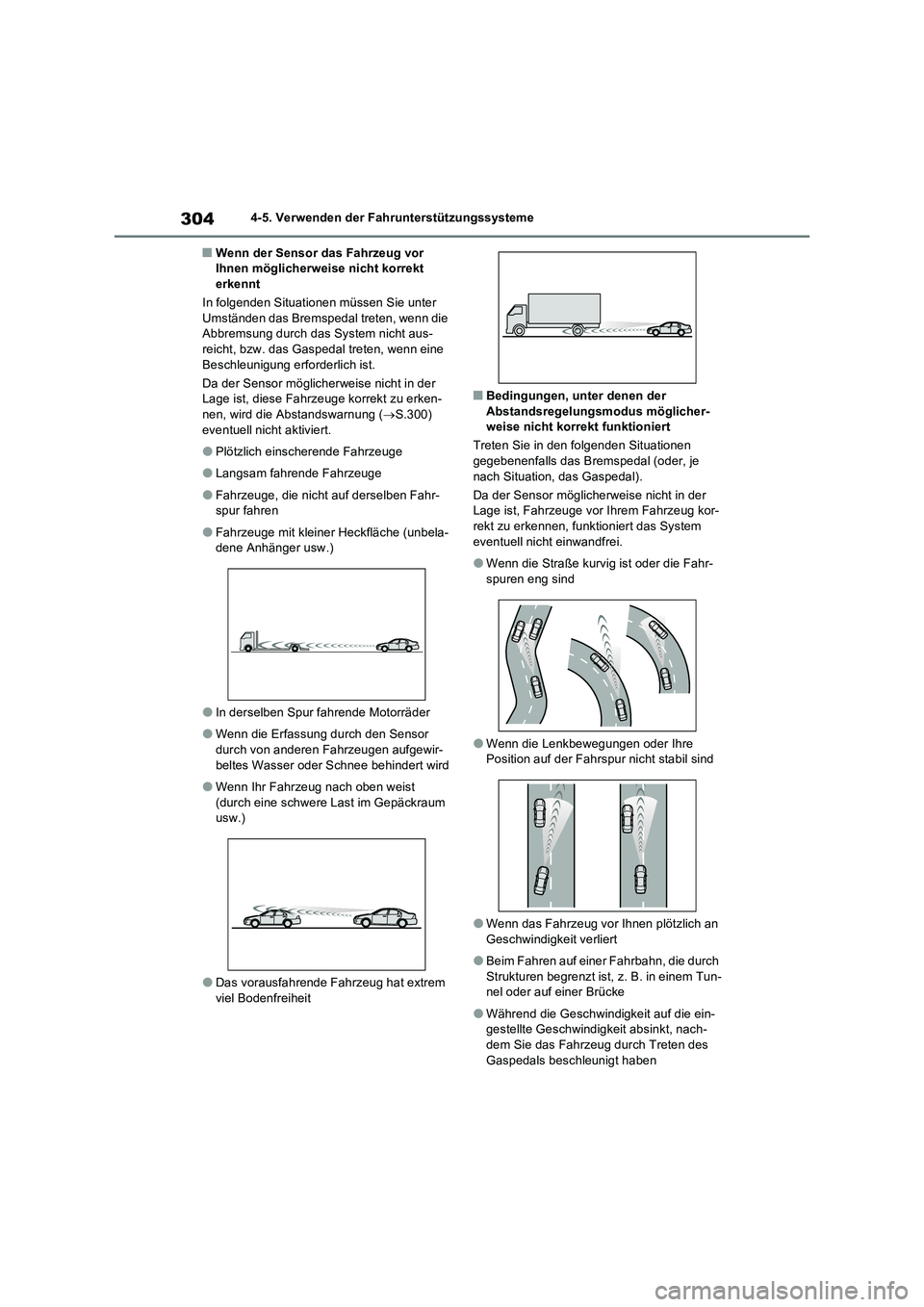

3044-5. Verwenden der Fahrunterstützungssysteme
QWenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt erkennt
In folgenden Situationen müssen Sie unter
Umständen das Bremspedal treten, wenn die Abbremsung durch das System nicht aus-reicht, bzw. das Gaspedal treten, wenn eine
Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der Lage ist, diese Fahrzeuge korrekt zu erken-nen, wird die Abstandswarnung ( S.300)
eventuell nicht aktiviert.
OPlötzlich einsc herende Fahrzeuge
OLangsam fahrende Fahrzeuge
OFahrzeuge, die nicht auf derselben Fahr- spur fahren
OFahrzeuge mit kleiner Heckfläche (unbela-dene Anhänger usw.)
OIn derselben Spur fahrende Motorräder
OWenn die Erfassung durch den Sensor
durch von anderen Fahrzeugen aufgewir- beltes Wasser oder Schnee behindert wird
OWenn Ihr Fahrzeug nach oben weist (durch eine schwere Last im Gepäckraum usw.)
ODas vorausfahrende Fahrzeug hat extrem viel Bodenfreiheit
QBedingungen, unter denen der Abstandsregelungsmodus möglicher-weise nicht korrekt funktioniert
Treten Sie in den folgenden Situationen
gegebenenfalls das Bremspedal (oder, je nach Situation, das Gaspedal).
Da der Sensor möglicherweise nicht in der Lage ist, Fahrzeuge vor Ihrem Fahrzeug kor-
rekt zu erkennen, funktioniert das System eventuell nicht einwandfrei.
OWenn die Straße kurvig ist oder die Fahr-spuren eng sind
OWenn die Lenkbewegungen oder Ihre Position auf der Fahrspur nicht stabil sind
OWenn das Fahrzeug vor Ihnen plötzlich an Geschwindigkeit verliert
OBeim Fahren auf einer Fahrbahn, die durch Strukturen begrenzt ist, z. B. in einem Tun-nel oder auf einer Brücke
OWährend die Geschwindigkeit auf die ein-gestellte Geschwindigkeit absinkt, nach-
dem Sie das Fahrzeug durch Treten des Gaspedals beschleunigt haben

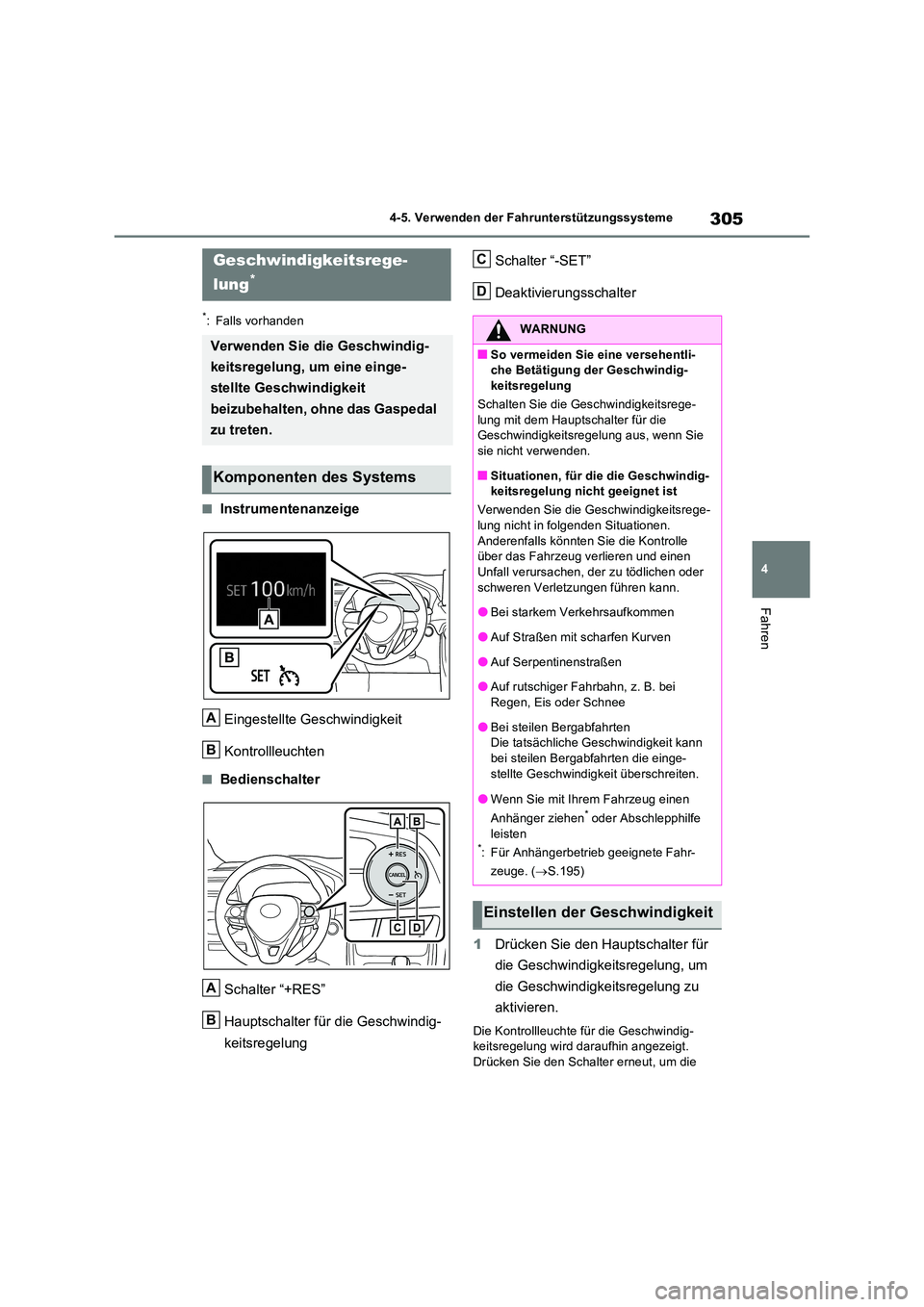

305
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
QInstrumentenanzeige
Eingestellte Geschwindigkeit
Kontrollleuchten
QBedienschalter
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Schalter “-SET”
Deaktivierungsschalter
1 Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die Geschwindig- keitsregelung wird daraufhin angezeigt.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsrege-
lung*
Verwenden Sie die Geschwindig-
keitsregelung, um eine einge-
stellte Geschwindigkeit
beizubehalten, ohne das Gaspedal
zu treten.
Komponenten des Systems
A
B
A
B
WARNUNG
QSo vermeiden Sie eine versehentli- che Betätigung der Geschwindig-keitsregelung
Schalten Sie die Geschwindigkeitsrege-
lung mit dem Hauptschalter für die Geschwindigkeitsregelung aus, wenn Sie sie nicht verwenden.
QSituationen, für die die Geschwindig-keitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsrege- lung nicht in folgenden Situationen.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen, der zu tödlichen oder
schweren Verletzungen führen kann.
OBei starkem Verkehrsaufkommen
OAuf Straßen mit scharfen Kurven
OAuf Serpentinenstraßen
OAuf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
OBei steilen BergabfahrtenDie tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die einge-
stellte Geschwindigkeit überschreiten.
OWenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen* oder Abschlepphilfe
leisten*: Für Anhängerbetrieb geeignete Fahr-
zeuge. ( S.195)
Einstellen der Geschwindigkeit
C
D

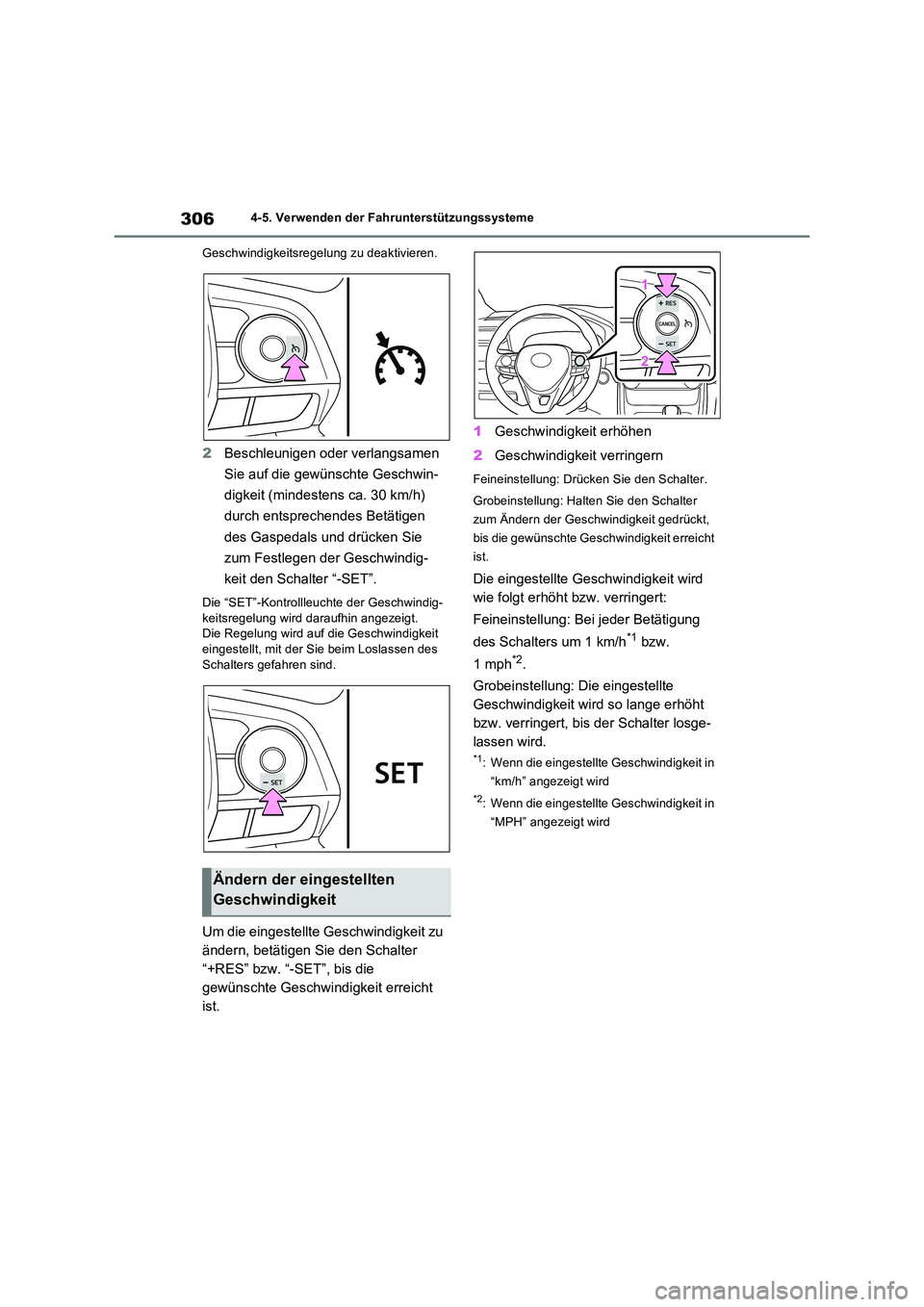

3064-5. Verwenden der Fahrunterstützungssysteme
Geschwindigkeitsregelung zu deaktivieren.
2 Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig- keitsregelung wird daraufhin angezeigt.Die Regelung wird auf die Geschwindigkeit
eingestellt, mit der Sie beim Loslassen des Schalters gefahren sind.
Um die eingestellte Geschwindigkeit zu
ändern, betätigen Sie den Schalter
“+RES” bzw. “-SET”, bis die
gewünschte Geschwindigkeit erreicht
ist.
1 Geschwindigkeit erhöhen
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
Die eingestellte Geschwindigkeit wird
wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Betätigung
des Schalters um 1 km/h*1 bzw.
1mph*2.
Grobeinstellung: Die eingestellte
Geschwindigkeit wird so lange erhöht
bzw. verringert, bis der Schalter losge-
lassen wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
Ändern der eingestellten
Geschwindigkeit

307
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
1 Die Konstantgeschwindigkeitsrege-
lung wird durch Drücken des Deak-
tivierungsschalters abgebrochen.
Die Geschwindigkeitseinstellung wird auch
beim Betätigen der Bremse oder Treten des
Kupplungspedals (nur Schaltgetriebe) auf-
gehoben.
2 Drücken Sie den Schalter “+RES”,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwin-
digkeit von mehr als ca. 30 km/h möglich.
QVoraussetzungen für das Einschalten
der Geschwindigkeitsregelung
ODer Schalt-/Wählhebel steht auf “D”.
ODie Geschwindigkeit beträgt mehr als ca. 30 km/h.
QBeschleunigen, nachdem die
Geschwindigkeit eingestellt wurde
ODas Fahrzeug kann normal beschleunigt
werden. Nach dem Beschleunigen wird die eingestellte Geschwindigkeit wieder aufge-nommen.
ODie festgelegte Geschwindigkeit kann erhöht werden, ohne die Geschwindig-
keitsregelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte Geschwindigkeit und drücken
Sie den Schalter “-SET”, um die neue
Geschwindigkeit festzulegen.
QAutomatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt.
ODie tatsächliche Geschwindigkeit fällt um
mehr als ca. 16 km/h unter die eingestellte Geschwindigkeit.
ODie tatsächliche Geschwindigkeit beträgt weniger als ca. 30 km/h.
ODas VSC-System wird aktiviert.
ODas TRC-System wird für eine bestimmte
Zeit aktiviert.
ODas VSC- oder TRC-System wird ausge-
schaltet.
QWenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Informationsdisplay angezeigt
wird
Drücken Sie den Hauptschalter für die Geschwindigkeitsregelung einmal, um das System zu deaktivieren, und dann erneut, um
es wieder zu aktivieren. Wenn die Sollgeschwindigkeit der Geschwin-digkeitsregelung nicht eingestellt werden
kann oder sich die Geschwindigkeitsregelung direkt nach der Aktivierung wieder ausschal-tet, kann eine Funktionsstörung des
Geschwindigkeitsregelsystems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Abbrechen und Fortsetzen der
Konstantgeschwindigkeitsre-
gelung

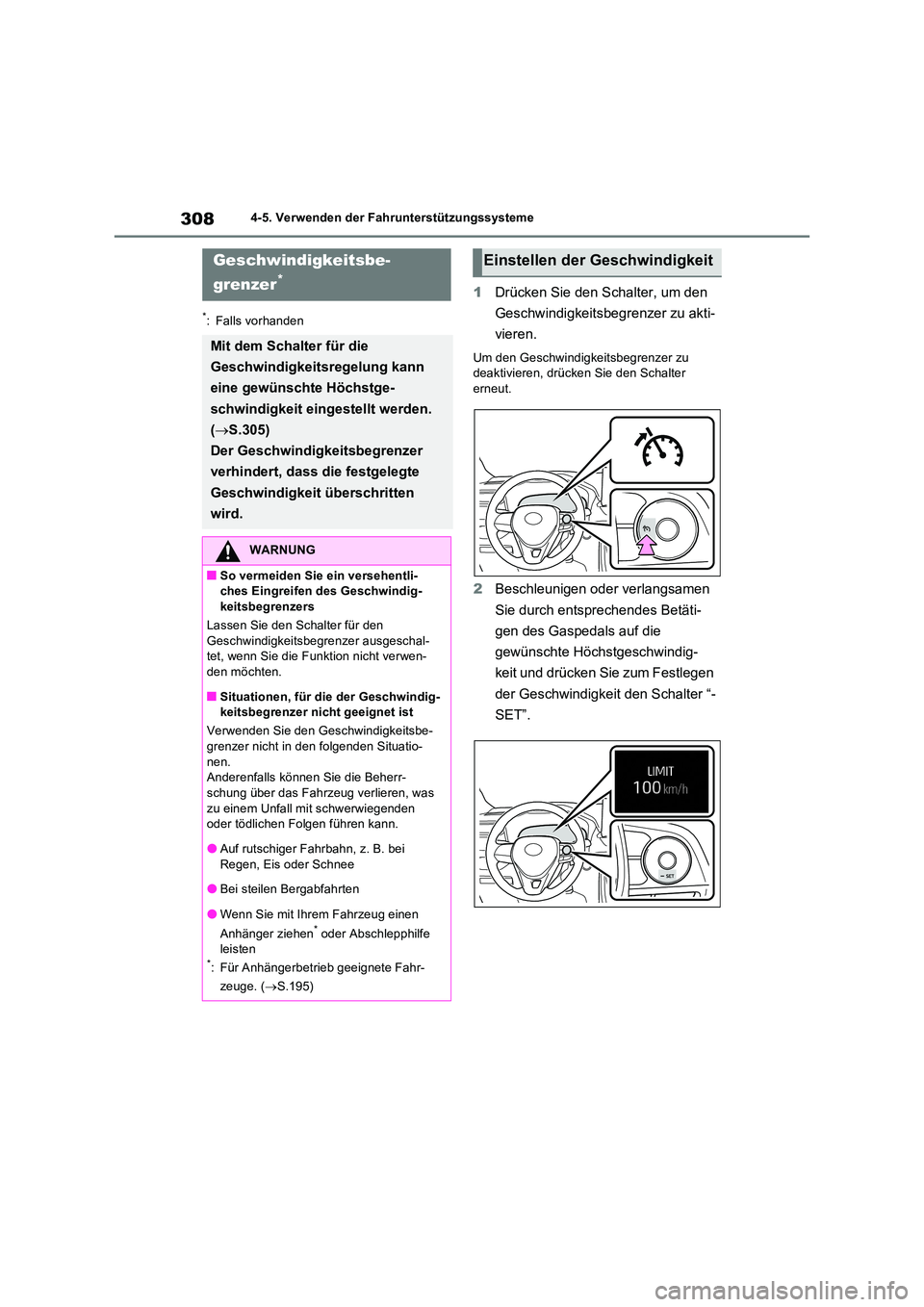

3084-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
1Drücken Sie den Schalter, um den
Geschwindigkeitsbegrenzer zu akti-
vieren.
Um den Geschwindigkeitsbegrenzer zu deaktivieren, drücken Sie den Schalter
erneut.
2 Beschleunigen oder verlangsamen
Sie durch entsprechendes Betäti-
gen des Gaspedals auf die
gewünschte Höchstgeschwindig-
keit und drücken Sie zum Festlegen
der Geschwindigkeit den Schalter “-
SET”.
Geschwindigkeitsbe-
grenzer*
Mit dem Schalter für die
Geschwindigkeitsregelung kann
eine gewünschte Höchstge-
schwindigkeit eingestellt werden.
( S.305)
Der Geschwindigkeitsbegrenzer
verhindert, dass die festgelegte
Geschwindigkeit überschritten
wird.
WARNUNG
QSo vermeiden Sie ein versehentli- ches Eingreifen des Geschwindig-keitsbegrenzers
Lassen Sie den Schalter für den
Geschwindigkeitsbegrenzer ausgeschal- tet, wenn Sie die Funktion nicht verwen-den möchten.
QSituationen, für die der Geschwindig-keitsbegrenzer nicht geeignet ist
Verwenden Sie den Geschwindigkeitsbe- grenzer nicht in den folgenden Situatio-
nen. Anderenfalls können Sie die Beherr-schung über das Fahrz eug verlieren, was
zu einem Unfall mit schwerwiegenden oder tödlichen Folgen führen kann.
OAuf rutschiger Fahrbahn, z. B. bei
Regen, Eis oder Schnee
OBei steilen Bergabfahrten
OWenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen* oder Abschlepphilfe leisten*: Für Anhängerbetrieb geeignete Fahr-
zeuge. ( S.195)

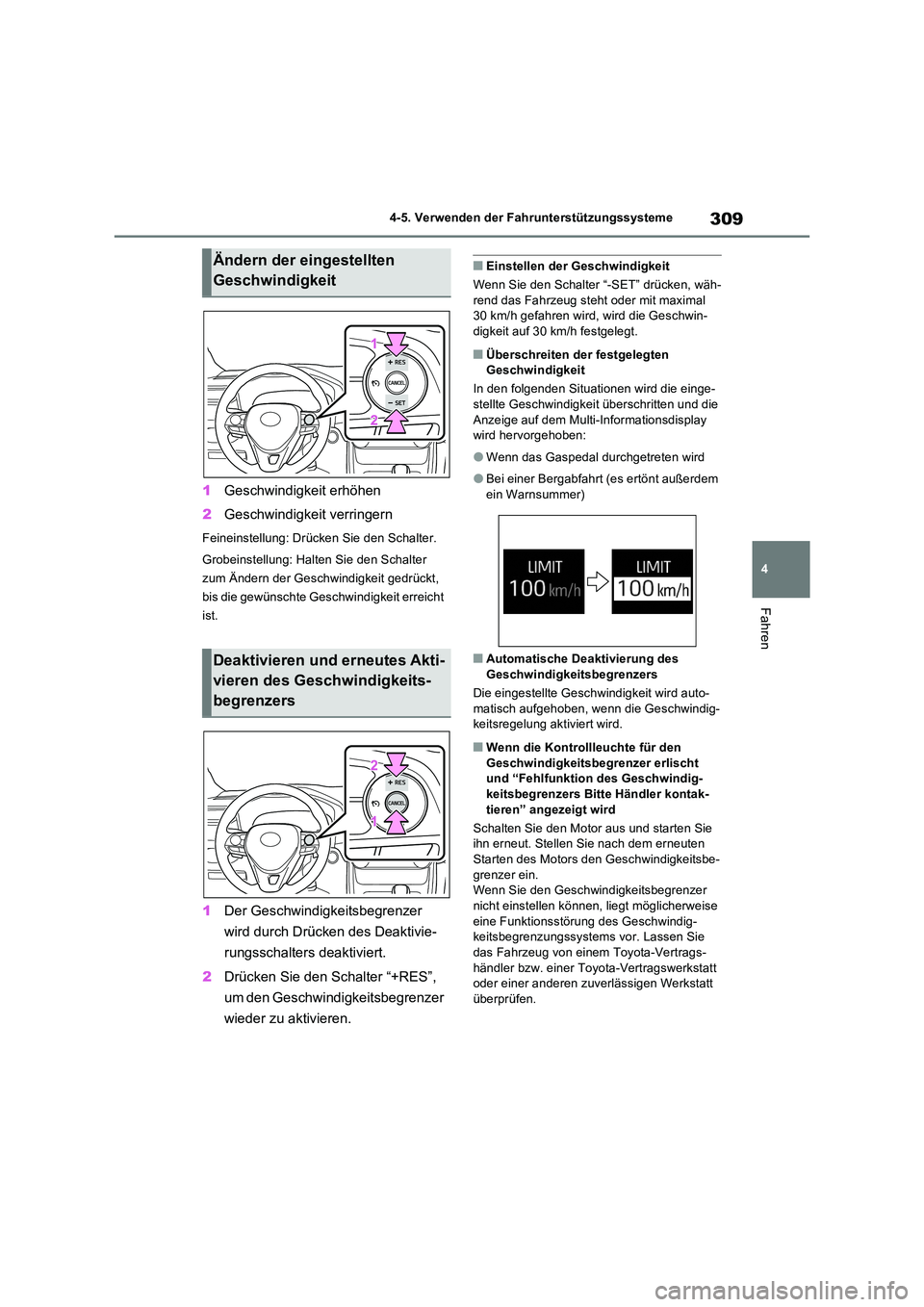

Einstellen der Geschwindigkeit

309
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
1 Geschwindigkeit erhöhen
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
1 Der Geschwindigkeitsbegrenzer
wird durch Drücken des Deaktivie-
rungsschalters deaktiviert.
2 Drücken Sie den Schalter “+RES”,
um den Geschwindigkeitsbegrenzer
wieder zu aktivieren.
QEinstellen der Geschwindigkeit
Wenn Sie den Schalter “-SET” drücken, wäh- rend das Fahrzeug steht oder mit maximal 30 km/h gefahren wird, wird die Geschwin-
digkeit auf 30 km/h festgelegt.
QÜberschreiten der festgelegten Geschwindigkeit
In den folgenden Situationen wird die einge- stellte Geschwindigkeit überschritten und die
Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
OWenn das Gaspedal durchgetreten wird
OBei einer Bergabfahrt (es ertönt außerdem
ein Warnsummer)
QAutomatische Deaktivierung des
Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird auto- matisch aufgehoben, wenn die Geschwindig-keitsregelung aktiviert wird.
QWenn die Kontrollleuchte für den
Geschwindigkeitsbegrenzer erlischt und “Fehlfunktion des Geschwindig-keitsbegrenzers Bitte Händler kontak-
tieren” angezeigt wird
Schalten Sie den Motor aus und starten Sie ihn erneut. Stellen Sie nach dem erneuten Starten des Motors den Geschwindigkeitsbe-
grenzer ein. Wenn Sie den Geschwindigkeitsbegrenzer nicht einstellen können, liegt möglicherweise
eine Funktionsstörung des Geschwindig- keitsbegrenzungssystems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Ändern der eingestellten
Geschwindigkeit
Deaktivieren und erneutes Akti-
vieren des Geschwindigkeits-
begrenzers

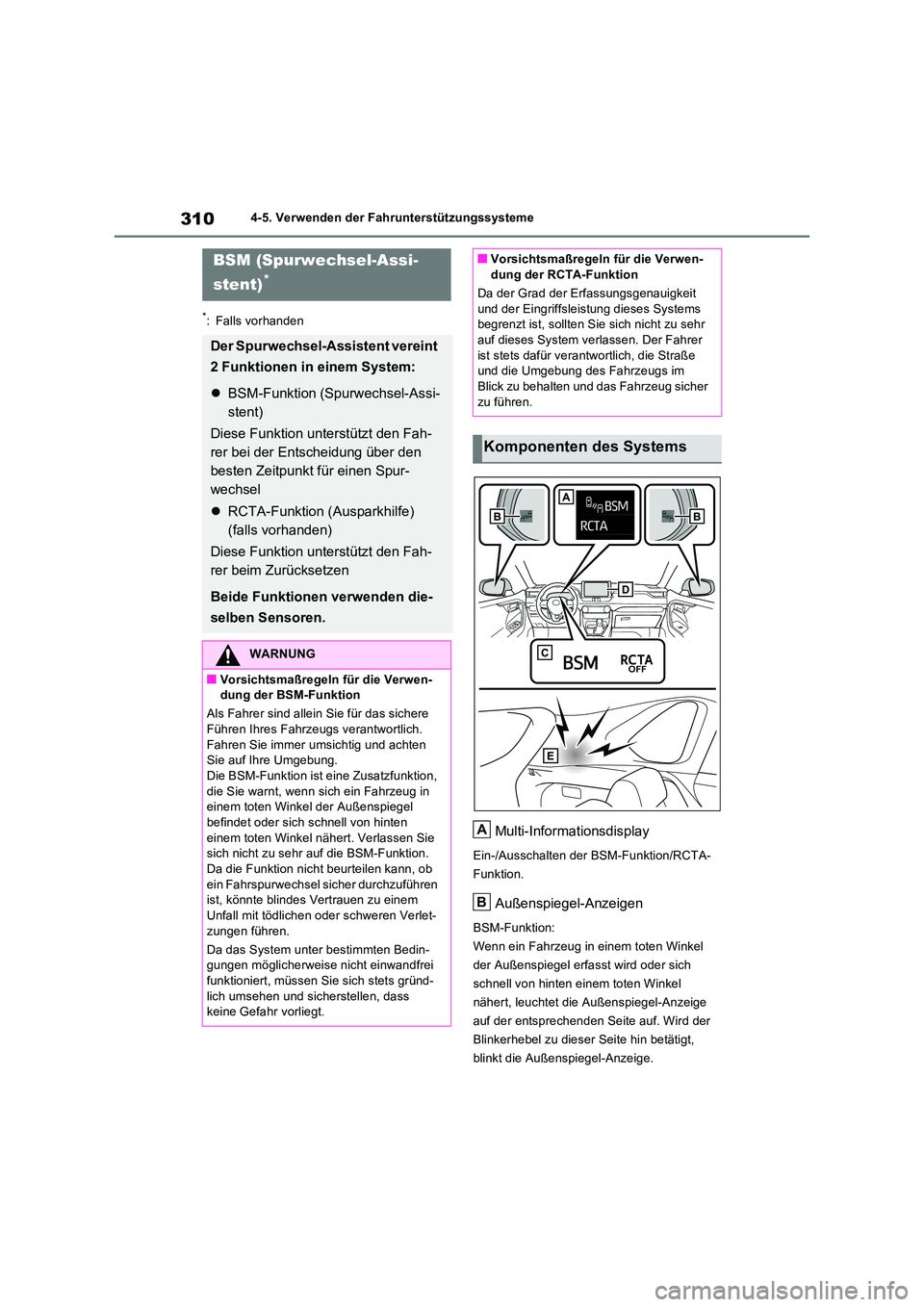

3104-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
Multi-Informationsdisplay
Ein-/Ausschalten der BSM-Funktion/RCTA-
Funktion.
Außenspiegel-Anzeigen
BSM-Funktion:
Wenn ein Fahrzeug in einem toten Winkel
der Außenspiegel erfasst wird oder sich
schnell von hinten einem toten Winkel
nähert, leuchtet die Außenspiegel-Anzeige
auf der entsprechenden Seite auf. Wird der
Blinkerhebel zu dieser Seite hin betätigt,
blinkt die Außenspiegel-Anzeige.
BSM (Spurwechsel-Assi-
stent)*
Der Spurwechsel-Assistent vereint
2 Funktionen in einem System:
 BSM-Funktion (Spurwechsel-Assi-
stent)
Diese Funktion unterstützt den Fah-
rer bei der Entscheidung über den
besten Zeitpunkt für einen Spur-
wechsel
 RCTA-Funktion (Ausparkhilfe)
(falls vorhanden)
Diese Funktion unterstützt den Fah-
rer beim Zurücksetzen
Beide Funktionen verwenden die-
selben Sensoren.
WARNUNG
QVorsichtsmaßregeln für die Verwen- dung der BSM-Funktion
Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die BSM-Funktion ist eine Zusatzfunktion, die Sie warnt, wenn sich ein Fahrzeug in einem toten Winkel der Außenspiegel
befindet oder sich schnell von hinten einem toten Winkel nähert. Verlassen Sie sich nicht zu sehr auf die BSM-Funktion.
Da die Funktion nicht beurteilen kann, ob ein Fahrspurwechsel sicher durchzuführen ist, könnte blindes Vertrauen zu einem
Unfall mit tödlichen oder schweren Verlet- zungen führen.
Da das System unter bestimmten Bedin- gungen möglicherweise nicht einwandfrei
funktioniert, müssen Sie sich stets gründ- lich umsehen und sicherstellen, dass keine Gefahr vorliegt.
QVorsichtsmaßregeln für die Verwen-dung der RCTA-Funktion
Da der Grad der Erfassungsgenauigkeit
und der Eingriffsleistung dieses Systems begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer
ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im Blick zu behalten und das Fahrzeug sicher
zu führen.
Komponenten des Systems
A
B
