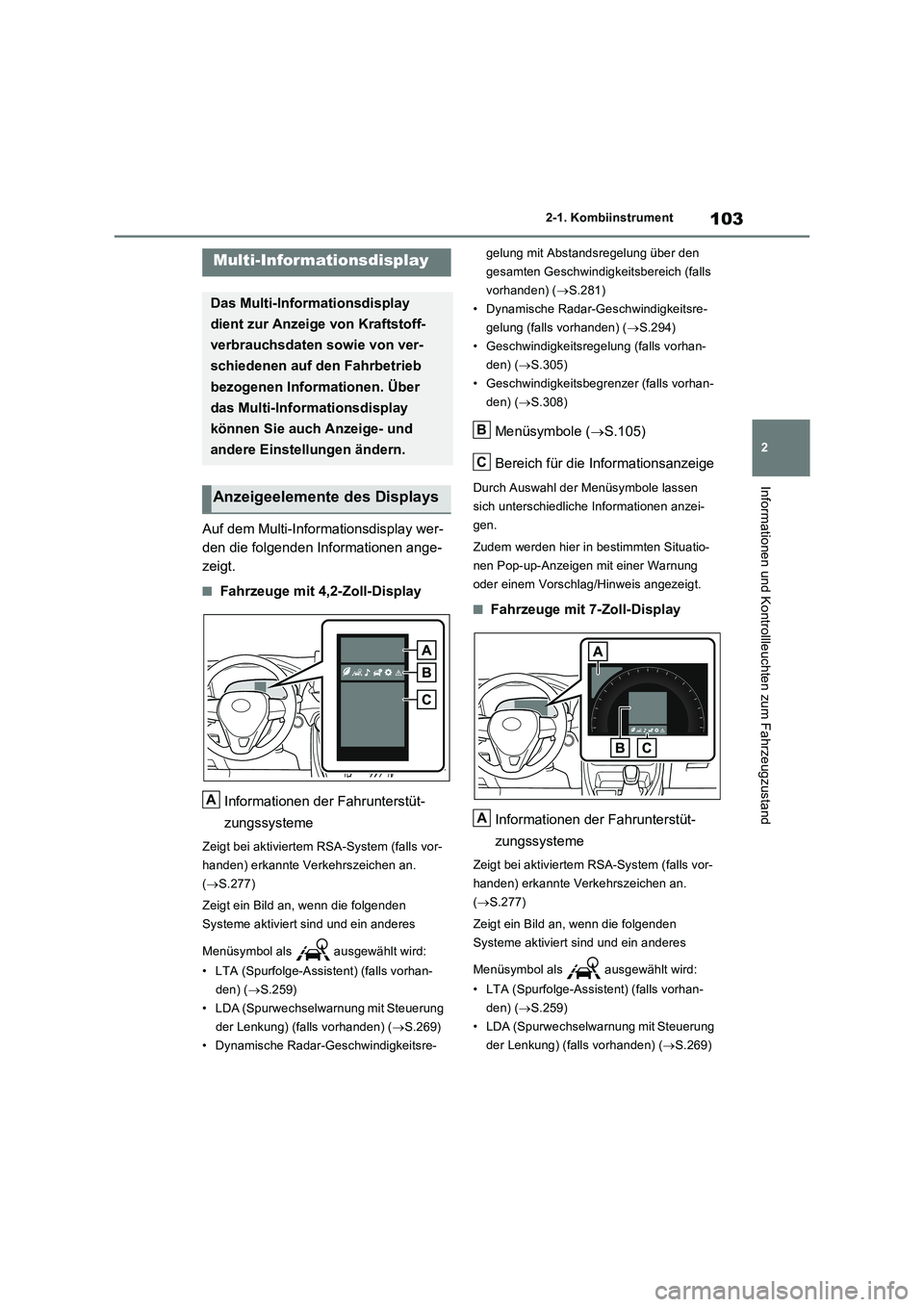

2022 TOYOTA RAV4 Betriebsanleitungen (in German)

103
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Auf dem Multi-Informationsdisplay wer-
den die folgenden Informationen ange-
zeigt.
QFahrzeuge mit 4,2-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System (falls vor-
handen) erkannte Verkehrszeichen an.
( S.277)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.259)
• LDA (Spurwechselwarnung mit Steuerung
der Lenkung) (falls vorhanden) ( S.269)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.281)
• Dynamische Radar-Geschwindigkeitsre-
gelung (falls vorhanden) ( S.294)
• Geschwindigkeitsregelung (falls vorhan-
den) ( S.305)
• Geschwindigkeitsbegrenzer (falls vorhan-
den) ( S.308)
Menüsymbole (S.105)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.
QFahrzeuge mit 7-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System (falls vor-
handen) erkannte Verkehrszeichen an.
( S.277)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.259)
• LDA (Spurwechselwarnung mit Steuerung
der Lenkung) (falls vorhanden) ( S.269)
Multi-Informationsdisplay
Das Multi-Informationsdisplay
dient zur Anzeige von Kraftstoff-
verbrauchsdaten sowie von ver-
schiedenen auf den Fahrbetrieb
bezogenen Informationen. Über
das Multi-Informationsdisplay
können Sie auch Anzeige- und
andere Einstellungen ändern.
Anzeigeelemente des Displays
A
B
C
A

1042-1. Kombiinstrument
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) (S.281)
• Dynamische Radar-Geschwindigkeitsre-
gelung (falls vorhanden) (S.294)
• Geschwindigkeitsregelung (falls vorhan-
den) (S.305)
• Geschwindigkeitsbegrenzer (falls vorhan-
den) (S.308)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.
Menüsymbole (S.105)
QVoraussetzung für die Anzeige des
Multi-Informationsdisplays
Der Motorschalter befindet sich auf ON.
QBeim Wechseln des Fahrmodus
ODie Hintergrundfarbe des Multi-Informati-
onsdisplays ändert sich in Abhängigkeit
vom gewählten Fahrmodus. (S.355)
OModelle mit Allradantrieb: Die Hintergrund-
farbe des Multi-Informationsdisplays
ändert sich in Abhängigkeit vom gewählten
Fahrmodus bzw. vom Modus des Multi-
Terrain-Select. (S.355, 358)
QFlüssigkristallanzeige
Auf dem Display können kleine Punkte oder
Lichtpunkte erscheinen. Dieses Phänomen
ist typisch für Flüssigkristallanzeigen und
stellt keinen Hinderungsgrund für die weitere
Verwendung des Displays dar.
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient.Bildschirm verschieben
*/Anzeige
umschalten
*/Cursor bewegen
Drücken: Eingeben/Bestätigen
Gedrückt halten: Rückset-
zen/anpassbare Elemente anzeigen
Zurück zum vorherigen Bildschirm
Anzeige Anruf ausgehend/einge-
hend und Anrufliste (falls vorhan-
den) aufrufen
Verknüpft mit der Freisprecheinrich-
tung wird der ausgehende oder ein-
gehende Anruf angezeigt.
Einzelheiten zur Freisprecheinrich-
tung finden Sie in der “Navigations-
und Multimediasystem Betriebsan-
leitung” bzw. in der “Multimedia
Betriebsanleitung”.
*: Auf Bildschirmen, auf denen Sie sowohl
den Bildschirm verschieben als auch zu
einer anderen Anzeige wechseln können,
wird eine Scroll-Leiste oder ein rundes
Symbol angezeigt, das die Anzahl der
vorhandenen Bildschirme angibt.
Bedienen der Anzeige
B
C
A
B
C
D

105
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Sie können sich Informationen zu den
einzelnen Symbolen anzeigen lassen,
indem Sie das Symbol mithilfe der
Instrumentenschalter auswählen.
Je nach Situation werden bestimmte Daten
automatisch angezeigt.
Wählen Sie diesen Eintrag, um sich die
Kraftstoffverbrauchsdaten auf verschie-
dene Weisen anzeigen zu lassen.
QTachometer-Anzeige/Reichweite
(4,2-Zoll-Display)
Tachometer-Anzeige
Zeigt die Geschwindigkeit an.
Reichweite
Zeigt die Reichweite mit der verbleibenden
Kraftstoffmenge an. ( S.107)
QKraftstoffverbrauch
Es werden die folgenden Informationen
angezeigt.
Reichweite
Zeigt die Reichweite mit der verbleibenden
Kraftstoffmenge an. ( S.107)
Momentaner Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Durchschnittlicher Kraftstoffver-
WARNUNG
QVorsichtsmaßregeln zur Verwen-
dung während der Fahrt
Aus Sicherheitsgründen sollten Sie wäh- rend der Fahrt eine Betätigung der Instru-mentenschalter so weit wie möglich
vermeiden und beim Fahren nicht bestän- dig auf das Multi-Informationsdisplay blic-ken. Halten Sie das Fahrzeug zum
Betätigen der Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkbe- wegungen und in der Folge zu einem
unerwarteten Unfall kommen.
Menüsymbole
SymbolAnzeige
Fahrdaten-Anzeige ( S.105)
Anzeige von Informationen der
Fahrunterstützungssysteme
( S.107)
Anzeige von Audiosystemdaten
(falls vorhanden) ( S.107)
Anzeige von Fahrzeuginforma-
tionen ( S.107)
Einstellungsanzeige (S.108)
Warnmeldungsanzeige
( S.112)
Fahrdaten-Anzeige
A
B
A
B
C

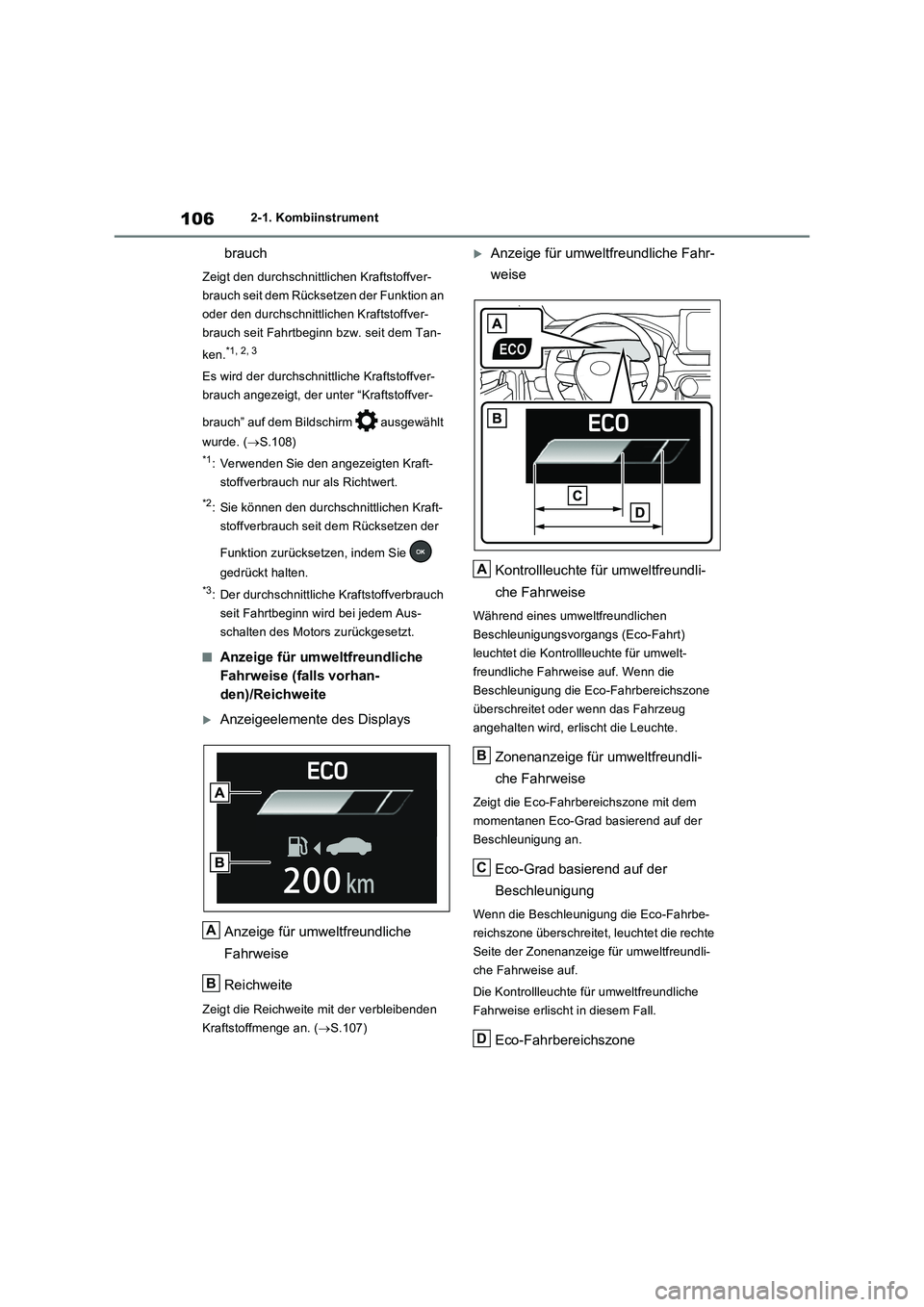

1062-1. Kombiinstrument
brauch
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Rücksetzen der Funktion an
oder den durchschnittlichen Kraftstoffver-
brauch seit Fahrtbeginn bzw. seit dem Tan-
ken.
*1, 2, 3
Es wird der durchschnittliche Kraftstoffver-
brauch angezeigt, der unter “Kraftstoffver-
brauch” auf dem Bildschirm ausgewählt
wurde. (S.108)
*1: Verwenden Sie den angezeigten Kraft-
stoffverbrauch nur als Richtwert.
*2: Sie können den durchschnittlichen Kraft-
stoffverbrauch seit dem Rücksetzen der
Funktion zurücksetzen, indem Sie
gedrückt halten.
*3: Der durchschnittliche Kraftstoffverbrauch
seit Fahrtbeginn wird bei jedem Aus-
schalten des Motors zurückgesetzt.
QAnzeige für umweltfreundliche
Fahrweise (falls vorhan-
den)/Reichweite
Anzeigeelemente des Displays
Anzeige für umweltfreundliche
Fahrweise
Reichweite
Zeigt die Reichweite mit der verbleibenden
Kraftstoffmenge an. (S.107)
Anzeige für umweltfreundliche Fahr-
weise
Kontrollleuchte für umweltfreundli-
che Fahrweise
Während eines umweltfreundlichen
Beschleunigungsvorgangs (Eco-Fahrt)
leuchtet die Kontrollleuchte für umwelt-
freundliche Fahrweise auf. Wenn die
Beschleunigung die Eco-Fahrbereichszone
überschreitet oder wenn das Fahrzeug
angehalten wird, erlischt die Leuchte.
Zonenanzeige für umweltfreundli-
che Fahrweise
Zeigt die Eco-Fahrbereichszone mit dem
momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Grad basierend auf der
Beschleunigung
Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet, leuchtet die rechte
Seite der Zonenanzeige für umweltfreundli-
che Fahrweise auf.
Die Kontrollleuchte für umweltfreundliche
Fahrweise erlischt in diesem Fall.
Eco-Fahrbereichszone
A
B
A
B
C
D

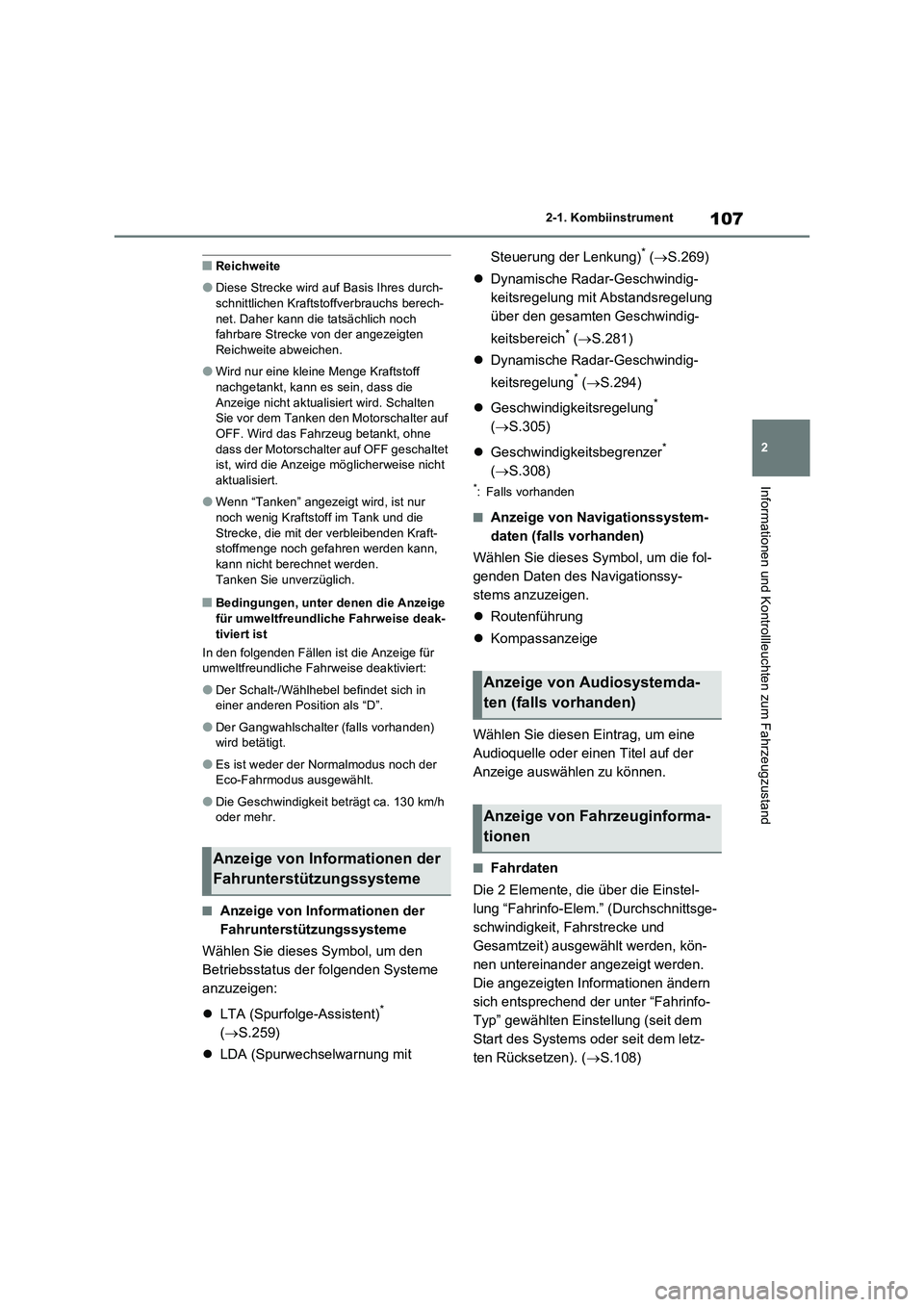

107
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
QReichweite
ODiese Strecke wird auf Basis Ihres durch-
schnittlichen Kraftstoffverbrauchs berech-
net. Daher kann die tatsächlich noch
fahrbare Strecke von der angezeigten
Reichweite abweichen.
OWird nur eine kleine Menge Kraftstoff
nachgetankt, kann es sein, dass die
Anzeige nicht aktualisiert wird. Schalten
Sie vor dem Tanken den Motorschalter auf
OFF. Wird das Fahrzeug betankt, ohne
dass der Motorschalter auf OFF geschaltet
ist, wird die Anzeige möglicherweise nicht
aktualisiert.
OWenn “Tanken” angezeigt wird, ist nur
noch wenig Kraftstoff im Tank und die
Strecke, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann,
kann nicht berechnet werden.
Tanken Sie unverzüglich.
QBedingungen, unter denen die Anzeige
für umweltfreundliche Fahrweise deak-
tiviert ist
In den folgenden Fällen ist die Anzeige für
umweltfreundliche Fahrweise deaktiviert:
ODer Schalt-/Wählhebel befindet sich in
einer anderen Position als “D”.
ODer Gangwahlschalter (falls vorhanden)
wird betätigt.
OEs ist weder der Normalmodus noch der
Eco-Fahrmodus ausgewählt.
ODie Geschwindigkeit beträgt ca. 130 km/h
oder mehr.
QAnzeige von Informationen der
Fahrunterstützungssysteme
Wählen Sie dieses Symbol, um den
Betriebsstatus der folgenden Systeme
anzuzeigen:
LTA (Spurfolge-Assistent)
*
(S.259)
LDA (Spurwechselwarnung mit Steuerung der Lenkung)
* (S.269)
Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindig-
keitsbereich
* (S.281)
Dynamische Radar-Geschwindig-
keitsregelung
* (S.294)
Geschwindigkeitsregelung
*
(S.305)
Geschwindigkeitsbegrenzer
*
(S.308)
*: Falls vorhanden
QAnzeige von Navigationssystem-
daten (falls vorhanden)
Wählen Sie dieses Symbol, um die fol-
genden Daten des Navigationssy-
stems anzuzeigen.
Routenführung
Kompassanzeige
Wählen Sie diesen Eintrag, um eine
Audioquelle oder einen Titel auf der
Anzeige auswählen zu können.
QFahrdaten
Die 2 Elemente, die über die Einstel-
lung “Fahrinfo-Elem.” (Durchschnittsge-
schwindigkeit, Fahrstrecke und
Gesamtzeit) ausgewählt werden, kön-
nen untereinander angezeigt werden.
Die angezeigten Informationen ändern
sich entsprechend der unter “Fahrinfo-
Typ” gewählten Einstellung (seit dem
Start des Systems oder seit dem letz-
ten Rücksetzen). (S.108)Anzeige von Informationen der
Fahrunterstützungssysteme
Anzeige von Audiosystemda-
ten (falls vorhanden)
Anzeige von Fahrzeuginforma-
tionen

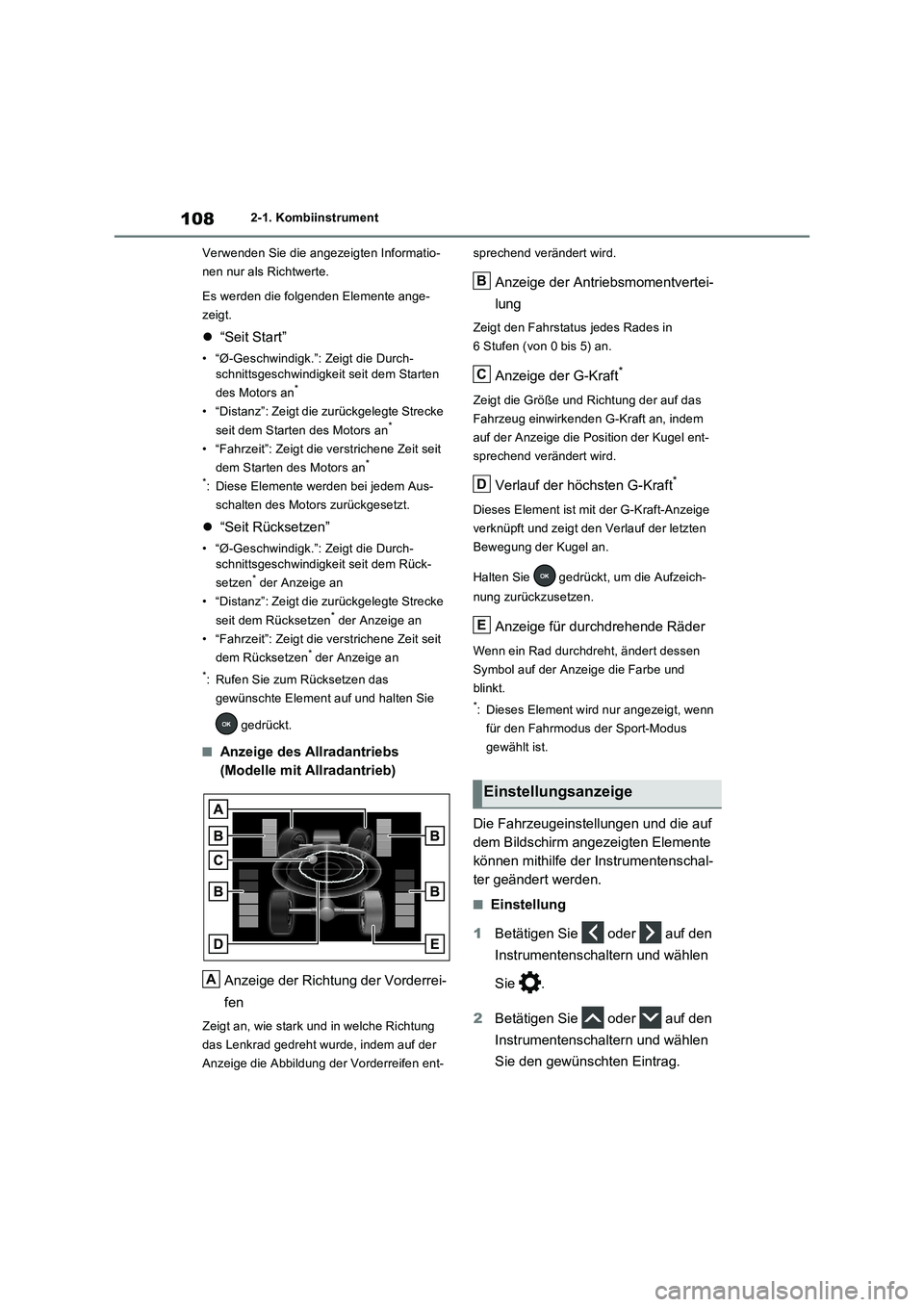

1082-1. Kombiinstrument
Verwenden Sie die angezeigten Informatio-
nen nur als Richtwerte.
Es werden die folgenden Elemente ange-
zeigt.
“Seit Start”
• “Ø-Geschwindigk.”: Zeigt die Durch-
schnittsgeschwindigkeit seit dem Starten
des Motors an
*
• “Distanz”: Zeigt die zurückgelegte Strecke
seit dem Starten des Motors an*
• “Fahrzeit”: Zeigt die verstrichene Zeit seit
dem Starten des Motors an*
*
: Diese Elemente werden bei jedem Aus-
schalten des Motors zurückgesetzt.
“Seit Rücksetzen”
• “Ø-Geschwindigk.”: Zeigt die Durch-
schnittsgeschwindigkeit seit dem Rück-
setzen
* der Anzeige an
• “Distanz”: Zeigt die zurückgelegte Strecke
seit dem Rücksetzen
* der Anzeige an
• “Fahrzeit”: Zeigt die verstrichene Zeit seit
dem Rücksetzen
* der Anzeige an
*: Rufen Sie zum Rücksetzen das
gewünschte Element auf und halten Sie
gedrückt.
QAnzeige des Allradantriebs
(Modelle mit Allradantrieb)
Anzeige der Richtung der Vorderrei-
fen
Zeigt an, wie stark und in welche Richtung
das Lenkrad gedreht wurde, indem auf der
Anzeige die Abbildung der Vorderreifen ent-sprechend verändert wird.
Anzeige der Antriebsmomentvertei-
lung
Zeigt den Fahrstatus jedes Rades in
6 Stufen (von 0 bis 5) an.
Anzeige der G-Kraft*
Zeigt die Größe und Richtung der auf das
Fahrzeug einwirkenden G-Kraft an, indem
auf der Anzeige die Position der Kugel ent-
sprechend verändert wird.
Verlauf der höchsten G-Kraft*
Dieses Element ist mit der G-Kraft-Anzeige
verknüpft und zeigt den Verlauf der letzten
Bewegung der Kugel an.
Halten Sie gedrückt, um die Aufzeich-
nung zurückzusetzen.
Anzeige für durchdrehende Räder
Wenn ein Rad durchdreht, ändert dessen
Symbol auf der Anzeige die Farbe und
blinkt.
*: Dieses Element wird nur angezeigt, wenn
für den Fahrmodus der Sport-Modus
gewählt ist.
Die Fahrzeugeinstellungen und die auf
dem Bildschirm angezeigten Elemente
können mithilfe der Instrumentenschal-
ter geändert werden.
QEinstellung
1Betätigen Sie oder auf den
Instrumentenschaltern und wählen
Sie .
2Betätigen Sie oder auf den
Instrumentenschaltern und wählen
Sie den gewünschten Eintrag.
A
Einstellungsanzeige
B
C
D
E

109
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

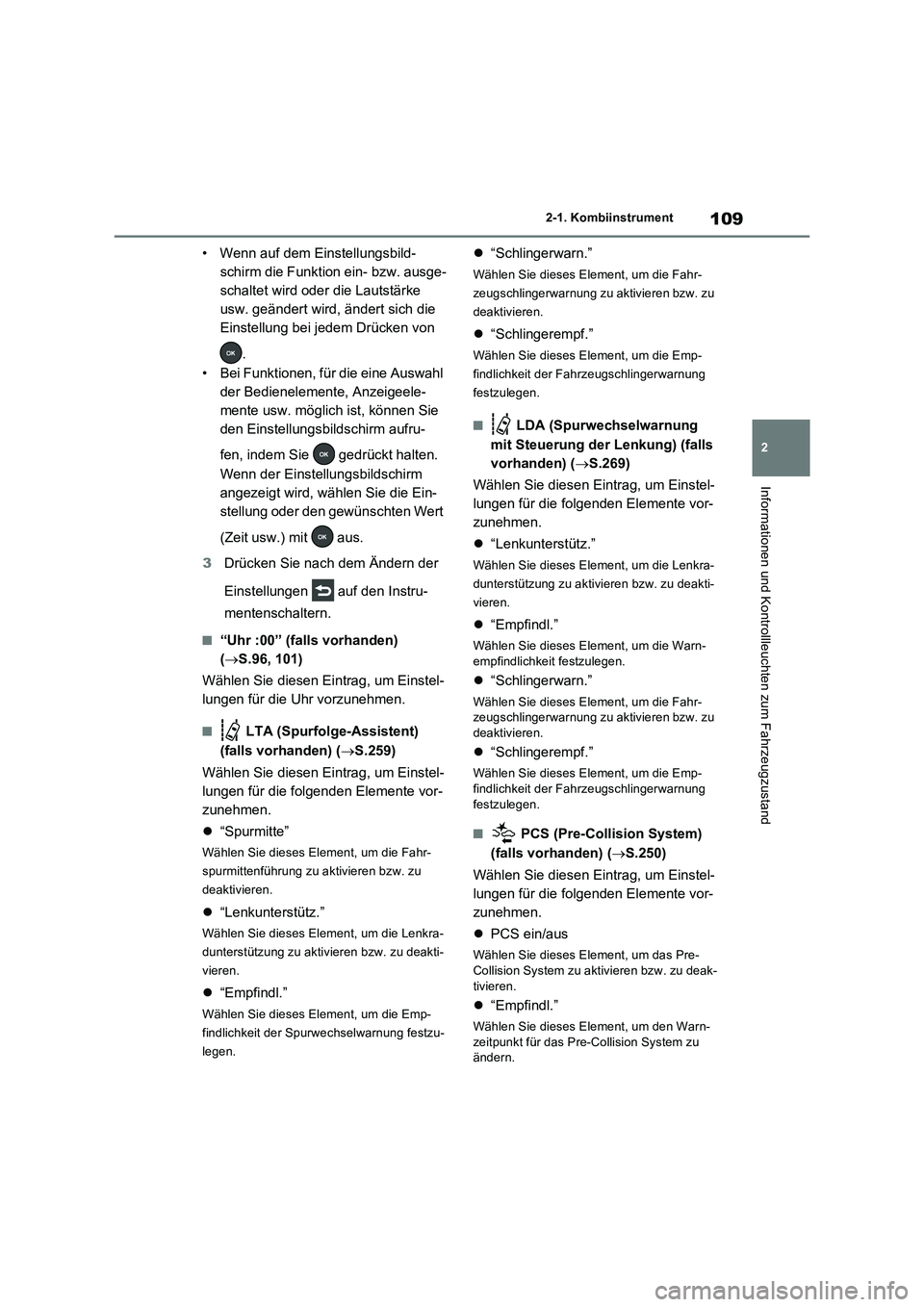

• Wenn auf dem Einstellungsbild-
schirm die Funktion ein- bzw. ausge-
schaltet wird oder die Lautstärke
usw. geändert wird, ändert sich die
Einstellung bei jedem Drücken von
.
• Bei Funktionen, für die eine Auswahl
der Bedienelemente, Anzeigeele-
mente usw. möglich ist, können Sie
den Einstellungsbildschirm aufru-
fen, indem Sie gedrückt halten.
Wenn der Einstellungsbildschirm
angezeigt wird, wählen Sie die Ein-
stellung oder den gewünschten Wert
(Zeit usw.) mit aus.
3Drücken Sie nach dem Ändern der
Einstellungen auf den Instru-
mentenschaltern.
Q“Uhr :00” (falls vorhanden)
(S.96, 101)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die Uhr vorzunehmen.
Q LTA (Spurfolge-Assistent)
(falls vorhanden) (S.259)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
“Spurmitte”
Wählen Sie dieses Element, um die Fahr-
spurmittenführung zu aktivieren bzw. zu
deaktivieren.
“Lenkunterstütz.”
Wählen Sie dieses Element, um die Lenkra-
dunterstützung zu aktivieren bzw. zu deakti-
vieren.
“Empfindl.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Spurwechselwarnung festzu-
legen.
“Schlingerwarn.”
Wählen Sie dieses Element, um die Fahr-
zeugschlingerwarnung zu aktivieren bzw. zu
deaktivieren.
“Schlingerempf.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Fahrzeugschlingerwarnung
festzulegen.
Q LDA (Spurwechselwarnung
mit Steuerung der Lenkung) (falls
vorhanden) (S.269)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
“Lenkunterstütz.”
Wählen Sie dieses Element, um die Lenkra-
dunterstützung zu aktivieren bzw. zu deakti-
vieren.
“Empfindl.”
Wählen Sie dieses Element, um die Warn-
empfindlichkeit festzulegen.
“Schlingerwarn.”
Wählen Sie dieses Element, um die Fahr-
zeugschlingerwarnung zu aktivieren bzw. zu
deaktivieren.
“Schlingerempf.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Fahrzeugschlingerwarnung
festzulegen.
Q PCS (Pre-Collision System)
(falls vorhanden) (S.250)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
PCS ein/aus
Wählen Sie dieses Element, um das Pre-
Collision System zu aktivieren bzw. zu deak-
tivieren.
“Empfindl.”
Wählen Sie dieses Element, um den Warn-
zeitpunkt für das Pre-Collision System zu
ändern.

1102-1. Kombiinstrument

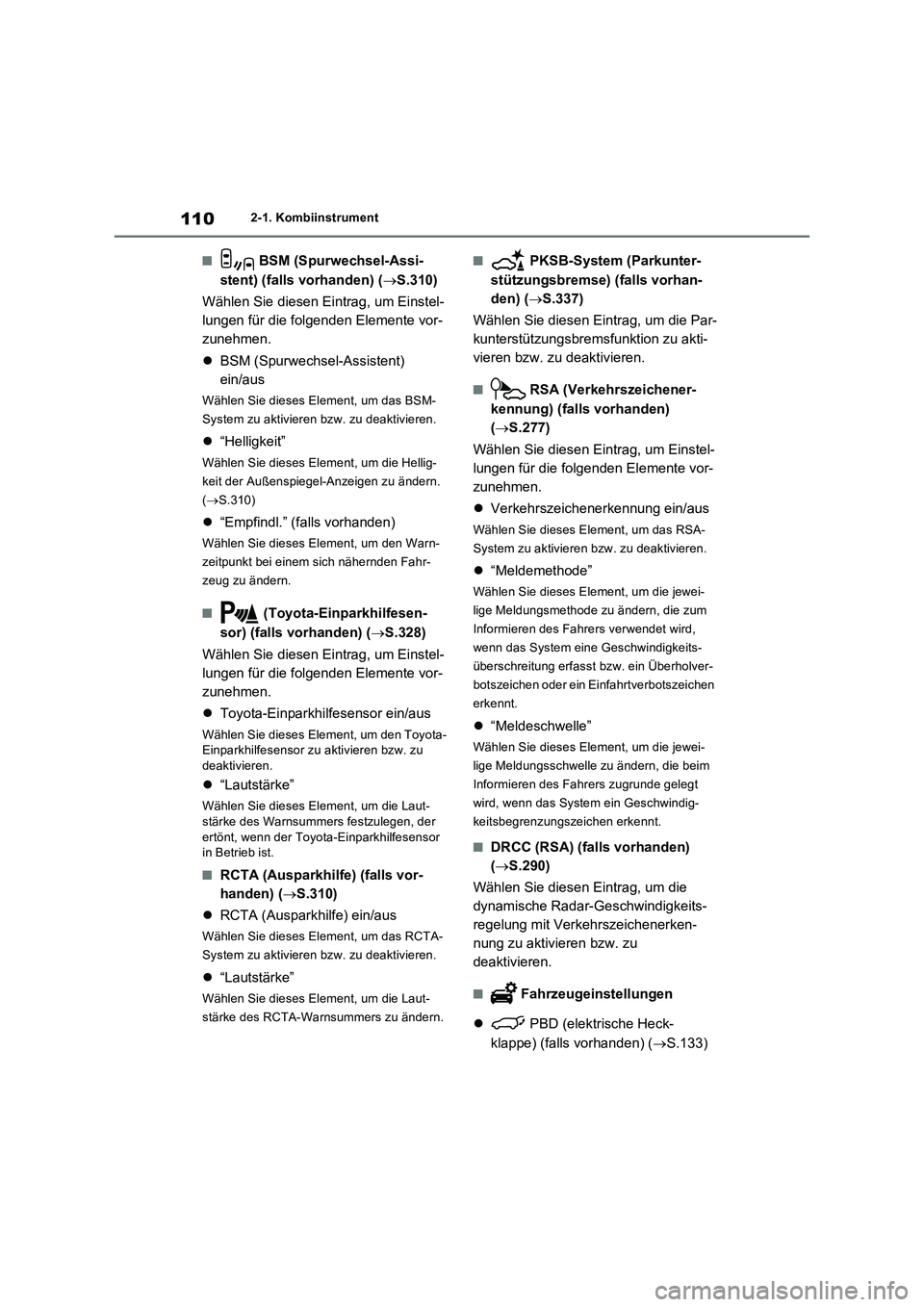

Q BSM (Spurwechsel-Assi-
stent) (falls vorhanden) (S.310)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
BSM (Spurwechsel-Assistent)
ein/aus
Wählen Sie dieses Element, um das BSM-
System zu aktivieren bzw. zu deaktivieren.
“Helligkeit”
Wählen Sie dieses Element, um die Hellig-
keit der Außenspiegel-Anzeigen zu ändern.
(S.310)
“Empfindl.” (falls vorhanden)
Wählen Sie dieses Element, um den Warn-
zeitpunkt bei einem sich nähernden Fahr-
zeug zu ändern.
Q (Toyota-Einparkhilfesen-
sor) (falls vorhanden) (S.328)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
Toyota-Einparkhilfesensor ein/aus
Wählen Sie dieses Element, um den Toyota-
Einparkhilfesensor zu aktivieren bzw. zu
deaktivieren.
“Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des Warnsummers festzulegen, der
ertönt, wenn der Toyota-Einparkhilfesensor
in Betrieb ist.
QRCTA (Ausparkhilfe) (falls vor-
handen) (S.310)
RCTA (Ausparkhilfe) ein/aus
Wählen Sie dieses Element, um das RCTA-
System zu aktivieren bzw. zu deaktivieren.
“Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des RCTA-Warnsummers zu ändern.
Q PKSB-System (Parkunter-
stützungsbremse) (falls vorhan-
den) (S.337)
Wählen Sie diesen Eintrag, um die Par-
kunterstützungsbremsfunktion zu akti-
vieren bzw. zu deaktivieren.
Q RSA (Verkehrszeichener-
kennung) (falls vorhanden)
(S.277)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
Verkehrszeichenerkennung ein/aus
Wählen Sie dieses Element, um das RSA-
System zu aktivieren bzw. zu deaktivieren.
“Meldemethode”
Wählen Sie dieses Element, um die jewei-
lige Meldungsmethode zu ändern, die zum
Informieren des Fahrers verwendet wird,
wenn das System eine Geschwindigkeits-
überschreitung erfasst bzw. ein Überholver-
botszeichen oder ein Einfahrtverbotszeichen
erkennt.
“Meldeschwelle”
Wählen Sie dieses Element, um die jewei-
lige Meldungsschwelle zu ändern, die beim
Informieren des Fahrers zugrunde gelegt
wird, wenn das System ein Geschwindig-
keitsbegrenzungszeichen erkennt.
QDRCC (RSA) (falls vorhanden)
(S.290)
Wählen Sie diesen Eintrag, um die
dynamische Radar-Geschwindigkeits-
regelung mit Verkehrszeichenerken-
nung zu aktivieren bzw. zu
deaktivieren.
Q Fahrzeugeinstellungen
 PBD (elektrische Heck-
klappe) (falls vorhanden) (S.133)
