7-3. Wartung in Eigenregie
Wartung und Pflege Verwenden Sie nur Toyota-Radmut-
tern und -Radmutternschlüssel für
Leichtmetallfelgen.
 Prüfen Sie nach dem Umsetzen,
Reparieren oder Wechseln Ihrer
Räder, ob die Radmuttern nach
1600 km noch immer fest angezo-
gen sind.
 Achten Sie beim Aufziehen von
Schneeketten darauf, dass die
Leichtmetallfelgen nicht beschädigt
werden.
 Verwenden Sie zum Auswuchten
Ihrer Räder nur Original Toyota-Aus-
wuchtgewichte oder Gleichwertiges

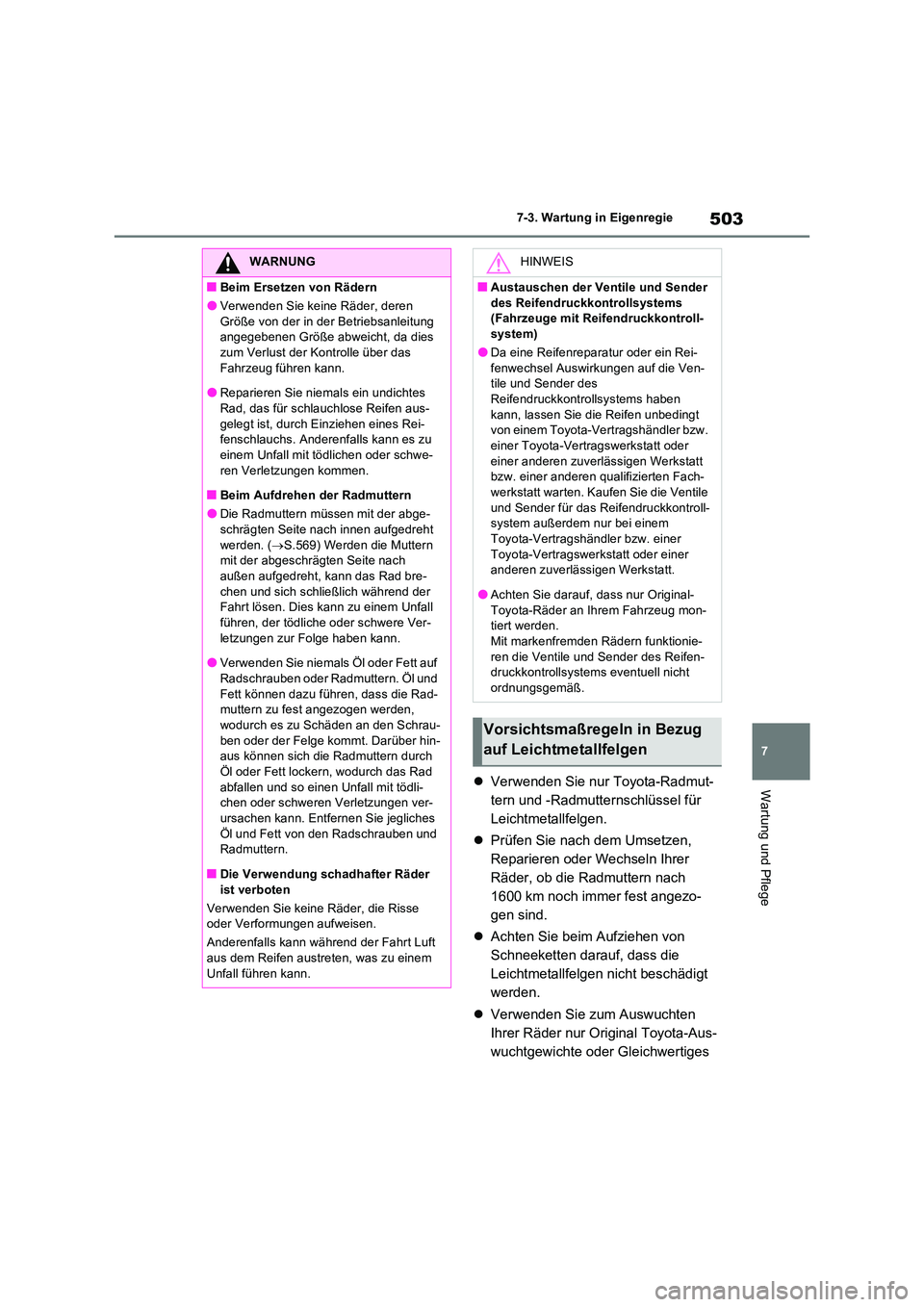

WARNUNG
QBeim Ersetzen von Rädern
OVerwenden Sie keine Räder, deren
Größe von der in der Betriebsanleitung angegebenen Größe abweicht, da dies zum Verlust der Kontrolle über das
Fahrzeug führen kann.
OReparieren Sie niemals ein undichtes Rad, das für schlauchlose Reifen aus-
gelegt ist, durch Einziehen eines Rei- fenschlauchs. Anderenfalls kann es zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen kommen.
QBeim Aufdrehen der Radmuttern
ODie Radmuttern müssen mit der abge- schrägten Seite nach innen aufgedreht
werden. ( S.569) Werden die Muttern mit der abgeschrägten Seite nach außen aufgedreht, kann das Rad bre-
chen und sich schließlich während der Fahrt lösen. Dies kann zu einem Unfall führen, der tödliche oder schwere Ver-
letzungen zur Folge haben kann.
OVerwenden Sie niemals Öl oder Fett auf Radschrauben oder Radmuttern. Öl und
Fett können dazu führen, dass die Rad- muttern zu fest angezogen werden,
wodurch es zu Schäden an den Schrau- ben oder der Felge kommt. Darüber hin-aus können sich die Radmuttern durch
Öl oder Fett lockern, wodurch das Rad abfallen und so einen Unfall mit tödli-chen oder schweren Verletzungen ver-
ursachen kann. Entfernen Sie jegliches Öl und Fett von den Radschrauben und Radmuttern.
QDie Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann währ end der Fahrt Luft
aus dem Reifen austreten, was zu einem Unfall führen kann.
HINWEIS
QAustauschen der Ventile und Sender
des Reifendruckkontrollsystems (Fahrzeuge mit Reifendruckkontroll-system)
ODa eine Reifenreparatur oder ein Rei-
fenwechsel Auswirkungen auf die Ven- tile und Sender des Reifendruckkontrollsystems haben
kann, lassen Sie die Reifen unbedingt von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fach-werkstatt warten. Kaufen Sie die Ventile
und Sender für das Reifendruckkontroll- system außerdem nur bei einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt.
OAchten Sie darauf, dass nur Original-
Toyota-Räder an Ihrem Fahrzeug mon- tiert werden.Mit markenfremden Rädern funktionie-
ren die Ventile und Sender des Reifen- druckkontrollsystems eventuell nicht ordnungsgemäß.
Vorsichtsmaßregeln in Bezug
auf Leichtmetallfelgen

5047-3. Wartung in Eigenregie
und einen Kunststoff- oder Gum-
mihammer.
1Schalten Sie den Motorschalter auf
OFF.
2Öffnen Sie das Handschuhfach und
ziehen Sie den Dämpfer ab.
3Drücken Sie zum Lösen der Klauen
beide Seiten des Handschuhfachs
nach innen, halten Sie das Hand-Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage auf-
rechtzuerhalten.
Ausbaumethode

505
7
7-3. Wartung in Eigenregie
Wartung und Pflege
schuhfach fest und öffnen Sie es
langsam vollständig.

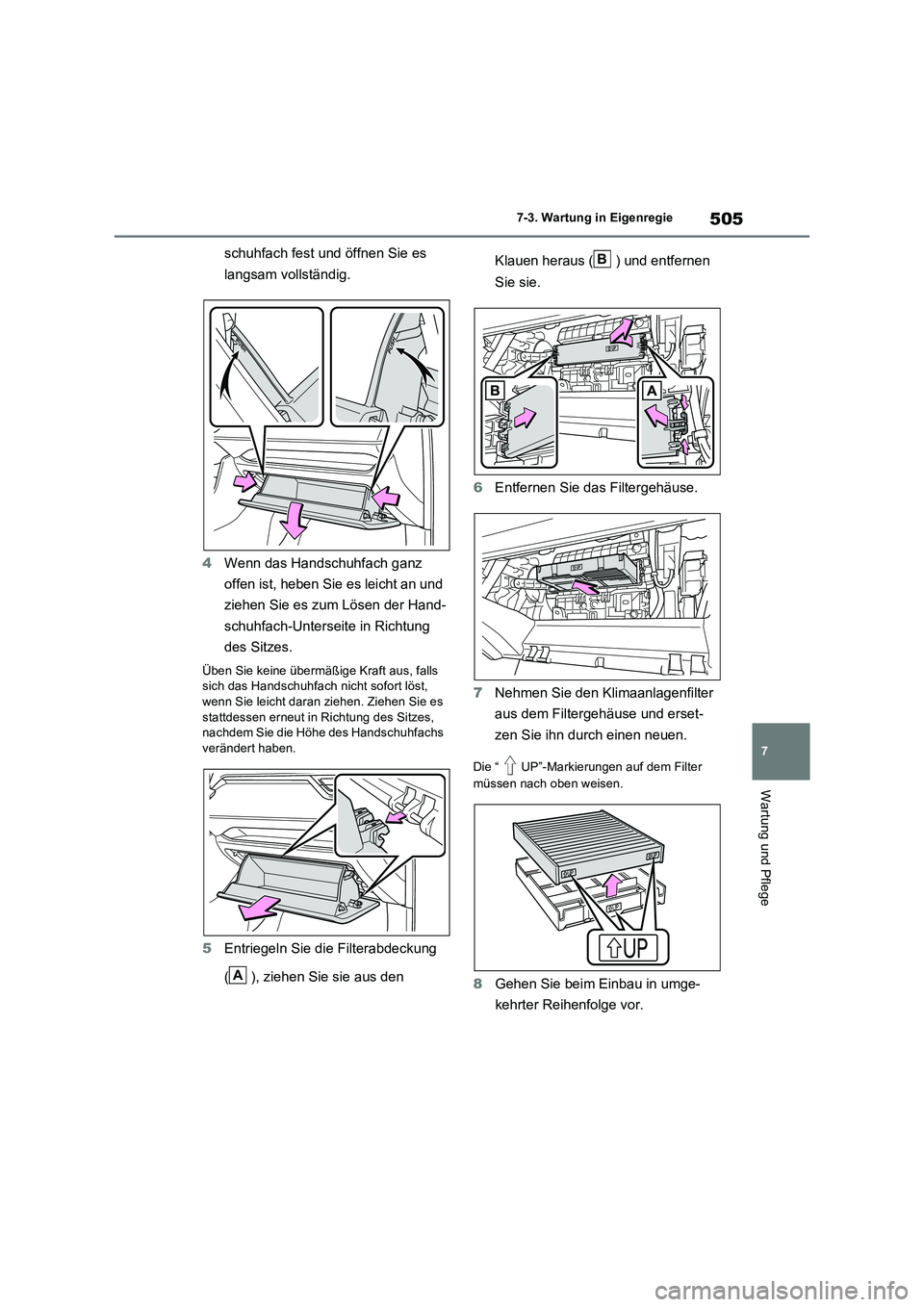

4 Wenn das Handschuhfach ganz
offen ist, heben Sie es leicht an und
ziehen Sie es zum Lösen der Hand-
schuhfach-Unterseite in Richtung
des Sitzes.
Üben Sie keine übermäßige Kraft aus, falls sich das Handschuhfach nicht sofort löst,
wenn Sie leicht daran ziehen. Ziehen Sie es stattdessen erneut in Richtung des Sitzes, nachdem Sie die Höhe des Handschuhfachs
verändert haben.
5 Entriegeln Sie die Filterabdeckung
( ), ziehen Sie sie aus den
Klauen heraus ( ) und entfernen
Sie sie.
6 Entfernen Sie das Filtergehäuse.
7 Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und erset-
zen Sie ihn durch einen neuen.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
8 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
A
B

5067-3. Wartung in Eigenregie
QPrüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfil- ter gemäß dem Wartungsplan. In staubigen Gegenden oder Gegenden mit starkem Ver-
kehrsaufkommen kann ein Austausch früher notwendig sein. (Informationen zum War-tungsplan finden Sie im “Toyota-Kunden-
dienstheft” oder “Toyota-Garantieheft”.)

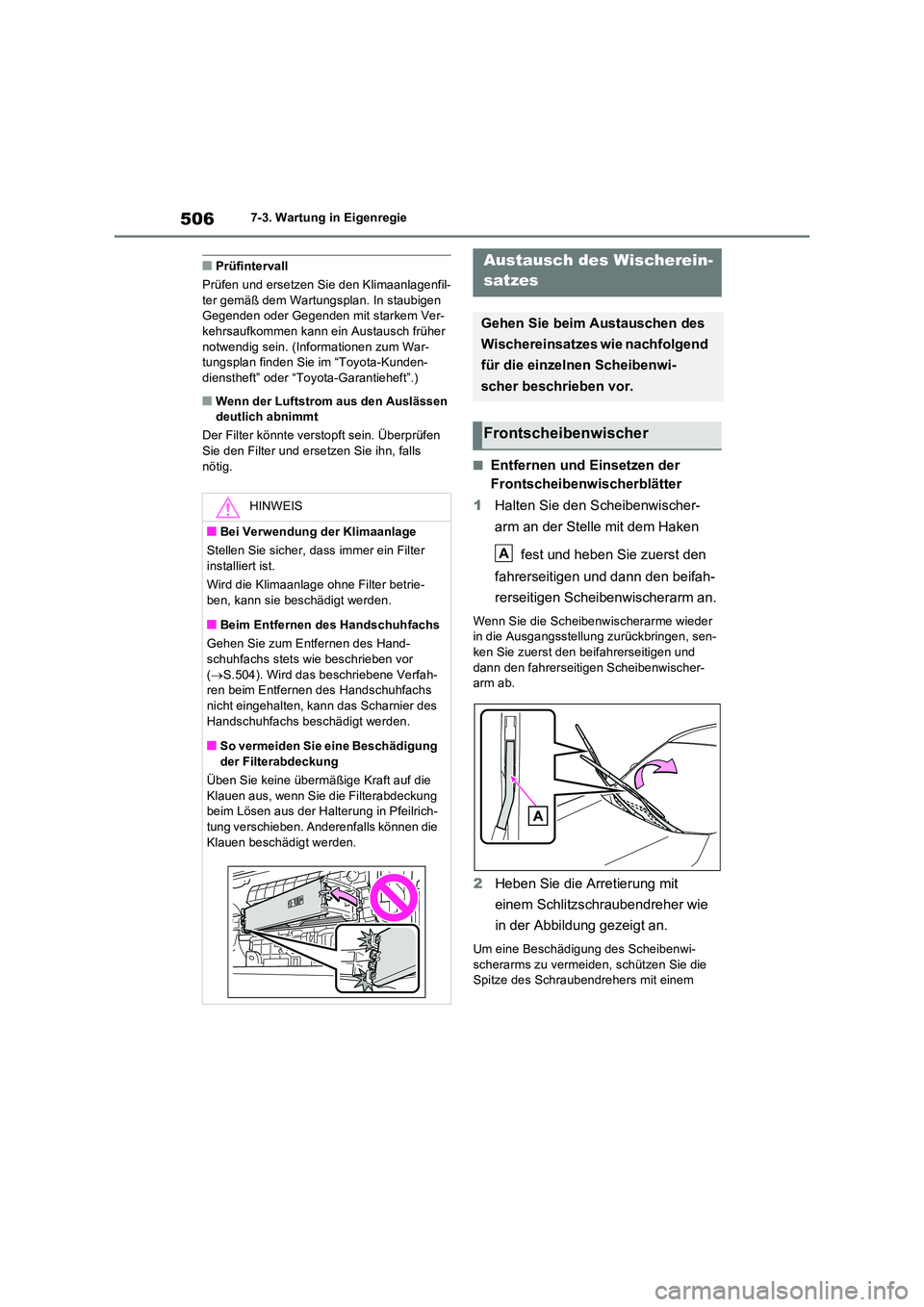

QWenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.QEntfernen und Einsetzen der
Frontscheibenwischerblätter
1 Halten Sie den Scheibenwischer-
arm an der Stelle mit dem Haken
fest und heben Sie zuerst den
fahrerseitigen und dann den beifah-
rerseitigen Scheibenwischerarm an.
Wenn Sie die Scheibenwischerarme wieder in die Ausgangsstellung zurückbringen, sen-
ken Sie zuerst den beifahrerseitigen und dann den fahrerseitigen Scheibenwischer-arm ab.
2 Heben Sie die Arretierung mit
einem Schlitzschraubendreher wie
in der Abbildung gezeigt an.
Um eine Beschädigung des Scheibenwi-
scherarms zu vermeiden, schützen Sie die Spitze des Schraubendrehers mit einem
HINWEIS
QBei Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter installiert ist.
Wird die Klimaanlage ohne Filter betrie-
ben, kann sie beschädigt werden.
QBeim Entfernen des Handschuhfachs
Gehen Sie zum Entfernen des Hand- schuhfachs stets wie beschrieben vor
( S.504). Wird das beschriebene Verfah- ren beim Entfernen des Handschuhfachs nicht eingehalten, kann das Scharnier des
Handschuhfachs beschädigt werden.
QSo vermeiden Sie eine Beschädigung der Filterabdeckung
Üben Sie keine übermäßige Kraft auf die
Klauen aus, wenn Sie die Filterabdeckung beim Lösen aus der Halt erung in Pfeilrich- tung verschieben. Anderenfalls können die
Klauen beschädigt werden.
Austausch des Wischerein-
satzes
Gehen Sie beim Austauschen des
Wischereinsatzes wie nachfolgend
für die einzelnen Scheibenwi-
scher beschrieben vor.
Frontscheibenwischer
A

507
7 7-3. Wartung in Eigenregie
Wartung und Pflege
Lappen.

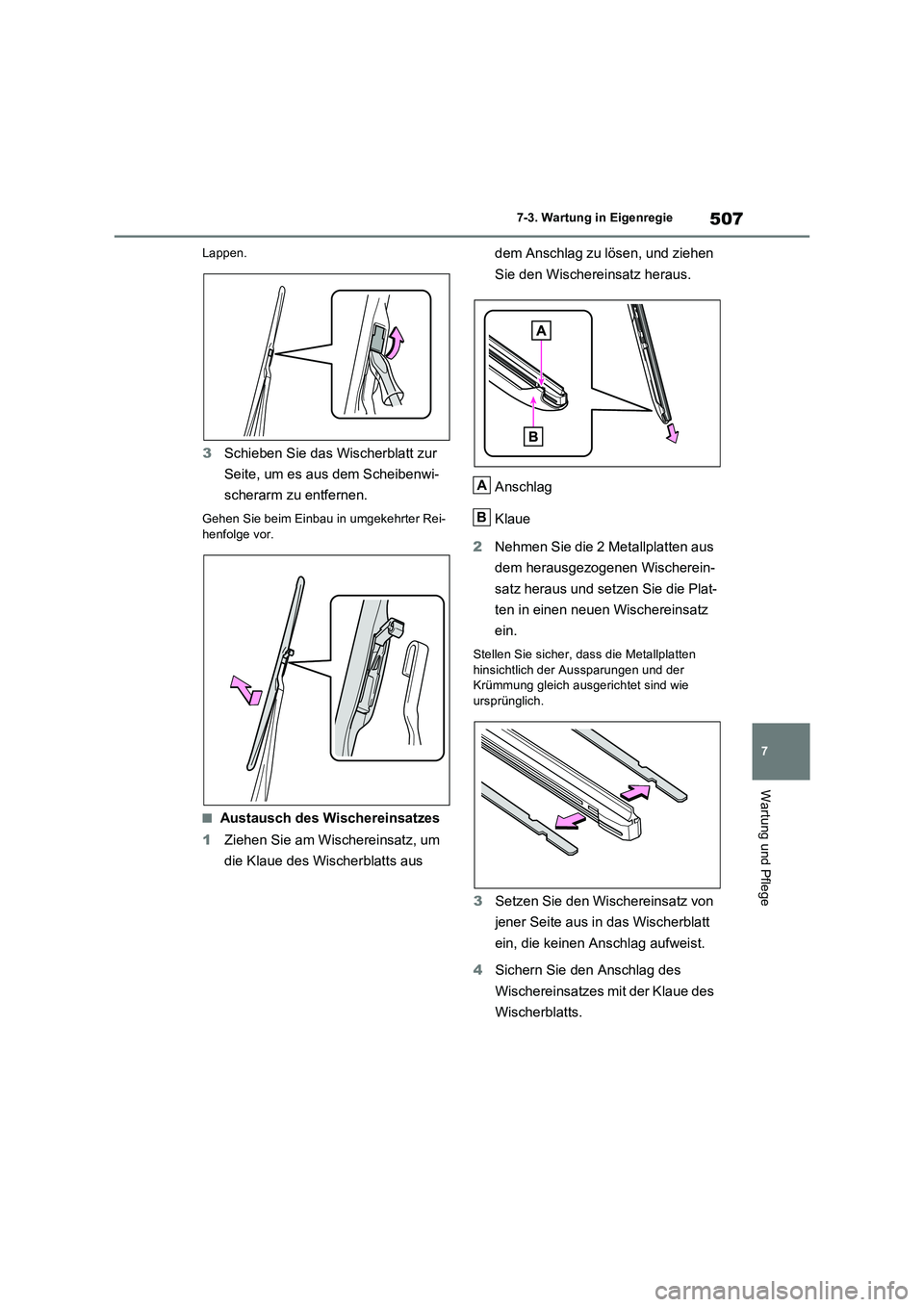

3Schieben Sie das Wischerblatt zur
Seite, um es aus dem Scheibenwi-
scherarm zu entfernen.
Gehen Sie beim Einbau in umgekehrter Rei-
henfolge vor.
QAustausch des Wischereinsatzes
1Ziehen Sie am Wischereinsatz, um
die Klaue des Wischerblatts aus dem Anschlag zu lösen, und ziehen
Sie den Wischereinsatz heraus.
Anschlag
Klaue
2Nehmen Sie die 2 Metallplatten aus
dem herausgezogenen Wischerein-
satz heraus und setzen Sie die Plat-
ten in einen neuen Wischereinsatz
ein.
Stellen Sie sicher, dass die Metallplatten
hinsichtlich der Aussparungen und der
Krümmung gleich ausgerichtet sind wie
ursprünglich.
3Setzen Sie den Wischereinsatz von
jener Seite aus in das Wischerblatt
ein, die keinen Anschlag aufweist.
4Sichern Sie den Anschlag des
Wischereinsatzes mit der Klaue des
Wischerblatts.
A
B

5087-3. Wartung in Eigenregie

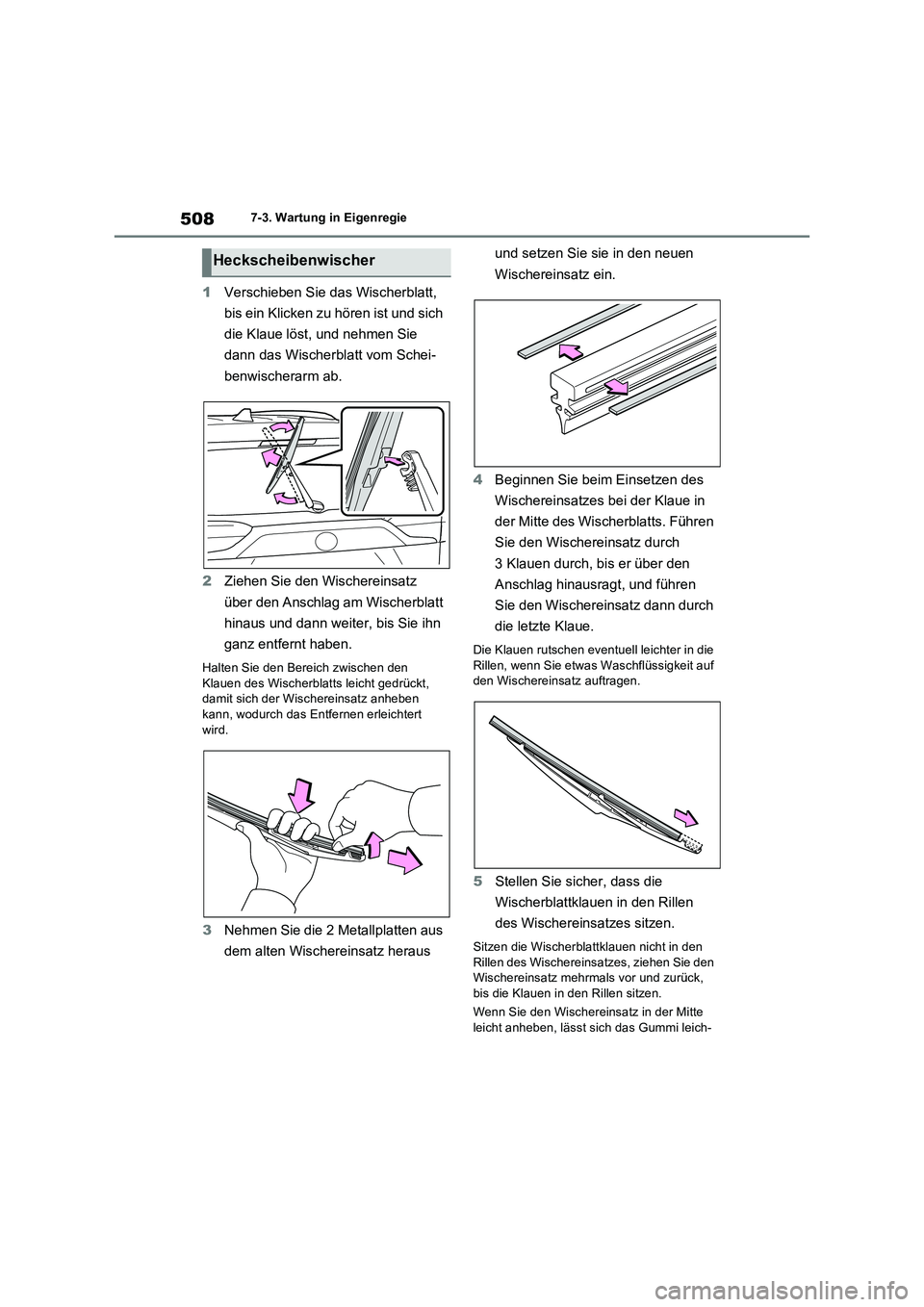

1Verschieben Sie das Wischerblatt,
bis ein Klicken zu hören ist und sich
die Klaue löst, und nehmen Sie
dann das Wischerblatt vom Schei-
benwischerarm ab.
2 Ziehen Sie den Wischereinsatz
über den Anschlag am Wischerblatt
hinaus und dann weiter, bis Sie ihn
ganz entfernt haben.
Halten Sie den Bereich zwischen den Klauen des Wischerblatts leicht gedrückt, damit sich der Wischereinsatz anheben
kann, wodurch das Entfernen erleichtert wird.
3 Nehmen Sie die 2 Metallplatten aus
dem alten Wischereinsatz heraus
und setzen Sie sie in den neuen
Wischereinsatz ein.
4 Beginnen Sie beim Einsetzen des
Wischereinsatzes bei der Klaue in
der Mitte des Wischerblatts. Führen
Sie den Wischereinsatz durch
3 Klauen durch, bis er über den
Anschlag hinausragt, und führen
Sie den Wischereinsatz dann durch
die letzte Klaue.
Die Klauen rutschen eventuell leichter in die Rillen, wenn Sie etwas Waschflüssigkeit auf den Wischereinsatz auftragen.
5 Stellen Sie sicher, dass die
Wischerblattklauen in den Rillen
des Wischereinsatzes sitzen.
Sitzen die Wischerblattklauen nicht in den
Rillen des Wischereinsatzes, ziehen Sie den Wischereinsatz mehrmals vor und zurück, bis die Klauen in den Rillen sitzen.
Wenn Sie den Wischereinsatz in der Mitte
leicht anheben, lässt sich das Gummi leich-
Heckscheibenwischer

509
7
7-3. Wartung in Eigenregie
Wartung und Pflege
ter verschieben.

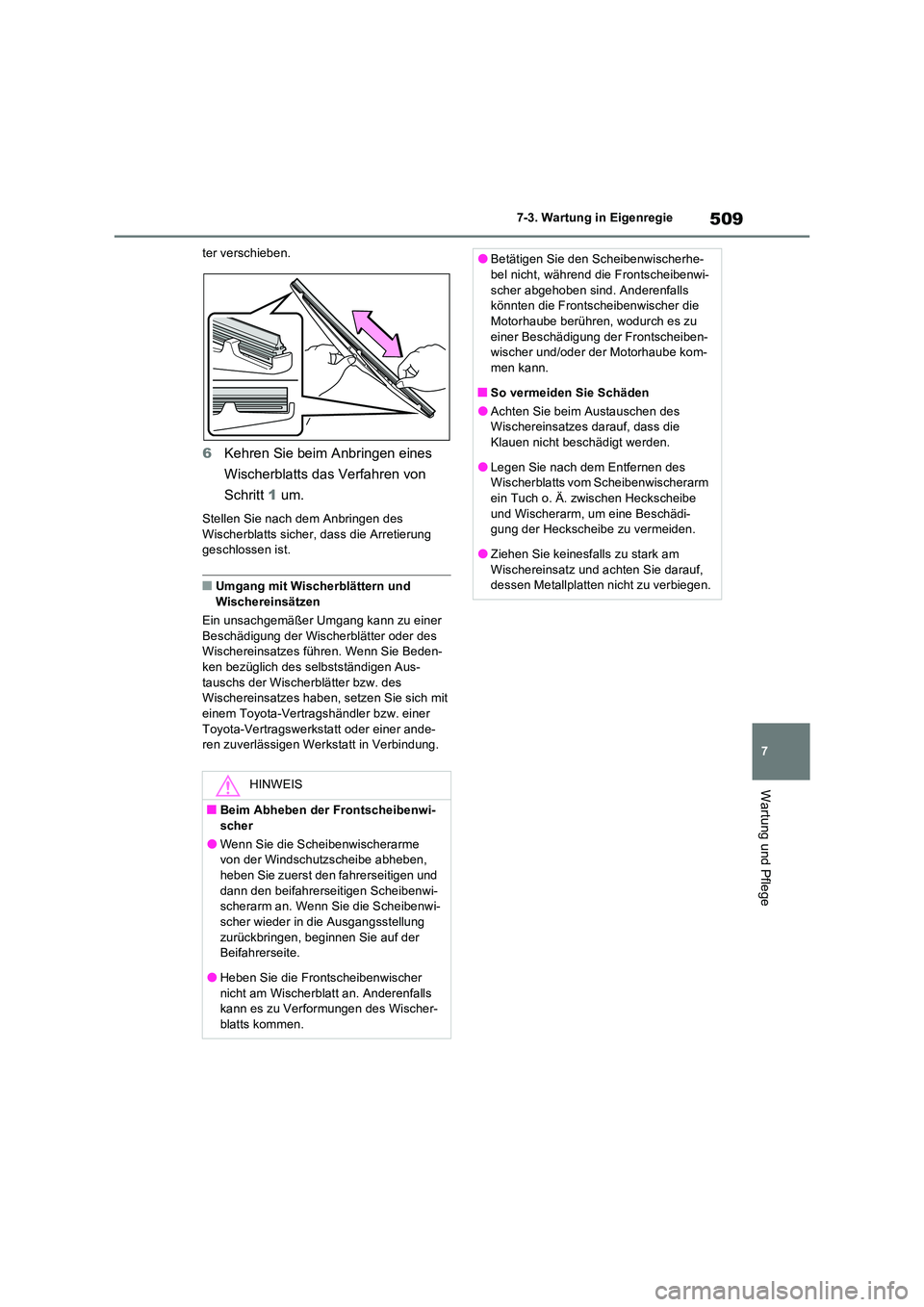

6 Kehren Sie beim Anbringen eines
Wischerblatts das Verfahren von
Schritt 1 um.
Stellen Sie nach dem Anbringen des
Wischerblatts sicher, dass die Arretierung geschlossen ist.
QUmgang mit Wischerblättern und Wischereinsätzen
Ein unsachgemäßer Umgang kann zu einer
Beschädigung der Wischerblätter oder des Wischereinsatzes führen. Wenn Sie Beden-ken bezüglich des selbstständigen Aus-
tauschs der Wischerblätter bzw. des Wischereinsatzes haben, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt in Verbindung.
HINWEIS
QBeim Abheben der Frontscheibenwi-scher
OWenn Sie die Scheibenwischerarme von der Windschutzscheibe abheben,
heben Sie zuerst den fahrerseitigen und dann den beifahrerseitigen Scheibenwi-scherarm an. Wenn Sie die Scheibenwi-
scher wieder in die Ausgangsstellung zurückbringen, beginnen Sie auf der Beifahrerseite.
OHeben Sie die Frontscheibenwischer nicht am Wischerblatt an. Anderenfalls kann es zu Verformungen des Wischer-
blatts kommen.
OBetätigen Sie den Scheibenwischerhe- bel nicht, während die Frontscheibenwi-
scher abgehoben sind. Anderenfalls könnten die Frontscheibenwischer die Motorhaube berühren, wodurch es zu
einer Beschädigung der Frontscheiben- wischer und/oder der Motorhaube kom-men kann.
QSo vermeiden Sie Schäden
OAchten Sie beim Austauschen des Wischereinsatzes darauf, dass die Klauen nicht beschädigt werden.
OLegen Sie nach dem Entfernen des Wischerblatts vom Scheibenwischerarm ein Tuch o. Ä. zwischen Heckscheibe
und Wischerarm, um eine Beschädi- gung der Heckscheibe zu vermeiden.
OZiehen Sie keinesfalls zu stark am
Wischereinsatz und achten Sie darauf, dessen Metallplatten nicht zu verbiegen.

5107-3. Wartung in Eigenregie

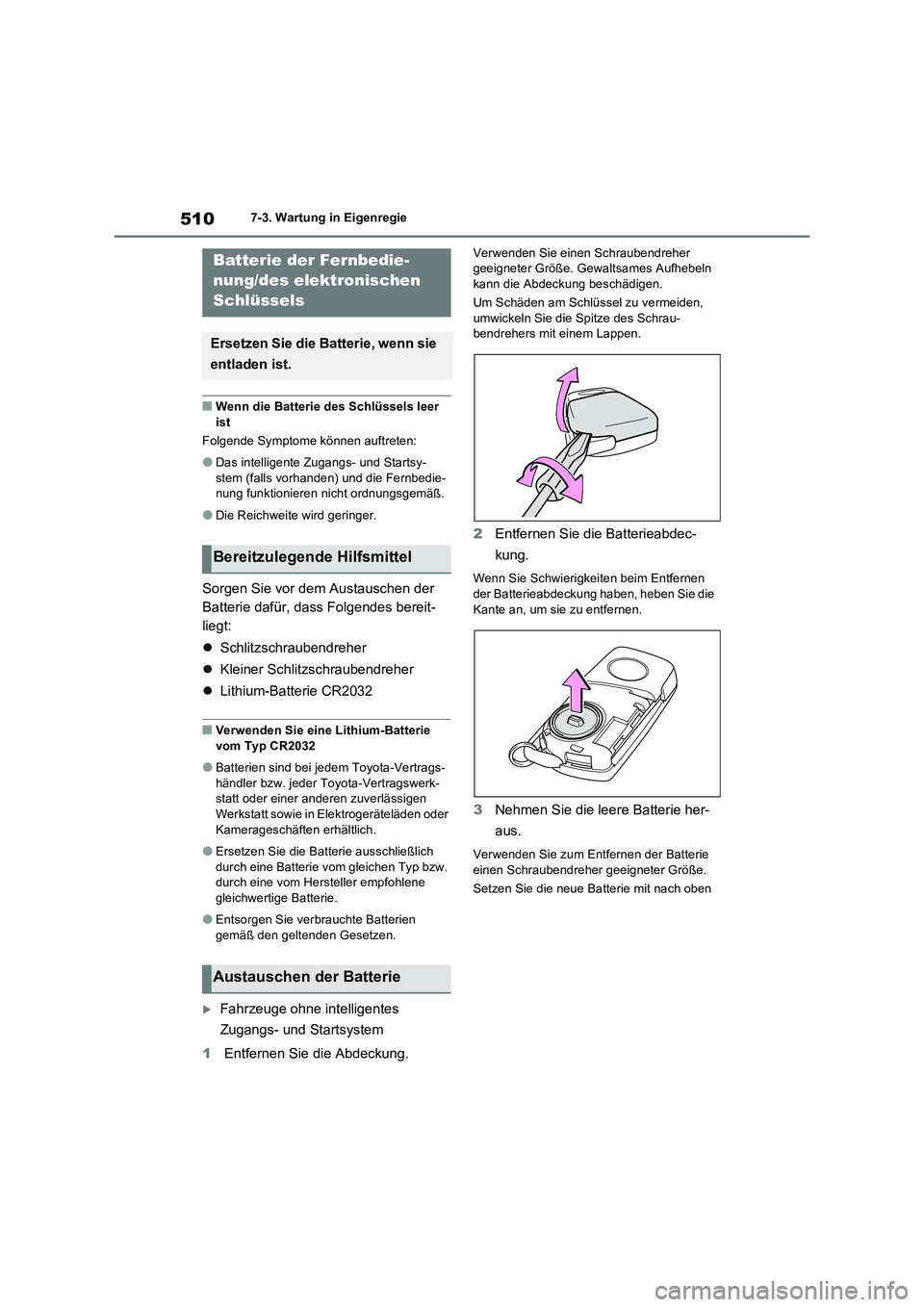

QWenn die Batterie des Schlüssels leer
ist
Folgende Symptome können auftreten:
ODas intelligente Zugangs- und Startsy-
stem (falls vorhanden) und die Fernbedie-
nung funktionieren nicht ordnungsgemäß.
ODie Reichweite wird geringer.
Sorgen Sie vor dem Austauschen der
Batterie dafür, dass Folgendes bereit-
liegt:
Schlitzschraubendreher
Kleiner Schlitzschraubendreher
Lithium-Batterie CR2032
QVerwenden Sie eine Lithium-Batterie
vom Typ CR2032
OBatterien sind bei jedem Toyota-Vertrags-
händler bzw. jeder Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt sowie in Elektrogeräteläden oder
Kamerageschäften erhältlich.
OErsetzen Sie die Batterie ausschließlich
durch eine Batterie vom gleichen Typ bzw.
durch eine vom Hersteller empfohlene
gleichwertige Batterie.
OEntsorgen Sie verbrauchte Batterien
gemäß den geltenden Gesetzen.
Fahrzeuge ohne intelligentes
Zugangs- und Startsystem
1Entfernen Sie die Abdeckung.
Verwenden Sie einen Schraubendreher
geeigneter Größe. Gewaltsames Aufhebeln
kann die Abdeckung beschädigen.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
2Entfernen Sie die Batterieabdec-
kung.
Wenn Sie Schwierigkeiten beim Entfernen
der Batterieabdeckung haben, heben Sie die
Kante an, um sie zu entfernen.
3Nehmen Sie die leere Batterie her-
aus.
Verwenden Sie zum Entfernen der Batterie
einen Schraubendreher geeigneter Größe.
Setzen Sie die neue Batterie mit nach oben
Batterie der Fernbedie-
nung/des elektronischen
Schlüssels
Ersetzen Sie die Batterie, wenn sie
entladen ist.
Bereitzulegende Hilfsmittel
Austauschen der Batterie
