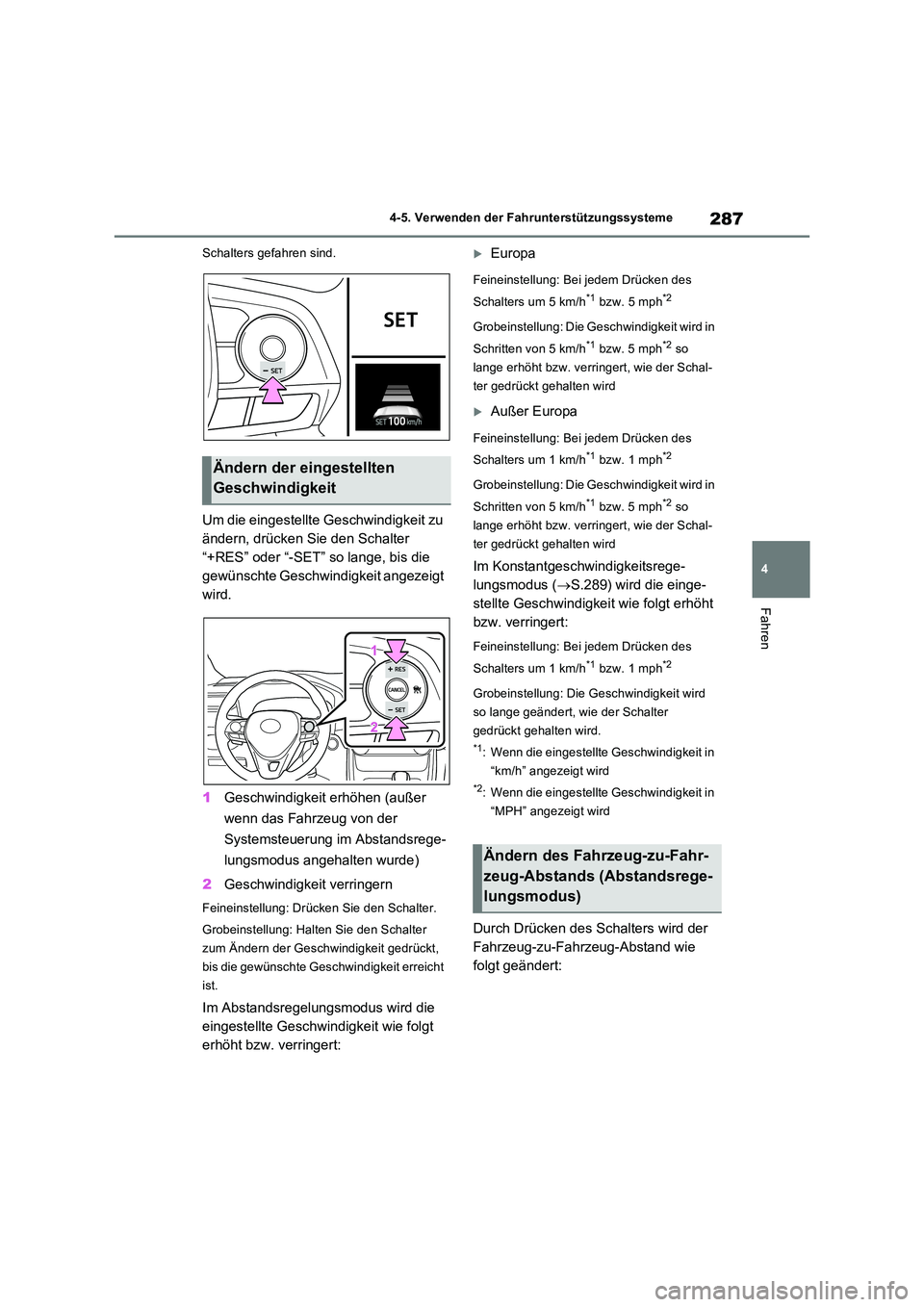

2022 TOYOTA RAV4 Betriebsanleitungen (in German)

287
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Schalters gefahren sind.
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET” so lange, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Geschwindigkeit erhöhen (außer
wenn das Fahrzeug von der
Systemsteuerung im Abstandsrege-
lungsmodus angehalten wurde)
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
Im Abstandsregelungsmodus wird die
eingestellte Geschwindigkeit wie folgt
erhöht bzw. verringert:
Europa
Feineinstellung: Bei jedem Drücken des
Schalters um 5 km/h*1 bzw. 5 mph*2
Grobeinstellung: Die Geschwindigkeit wird in
Schritten von 5 km/h*1 bzw. 5 mph*2 so
lange erhöht bzw. verringert, wie der Schal-
ter gedrückt gehalten wird
Außer Europa
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird in
Schritten von 5 km/h*1 bzw. 5 mph*2 so
lange erhöht bzw. verringert, wie der Schal-
ter gedrückt gehalten wird
Im Konstantgeschwindigkeitsrege-
lungsmodus ( S.289) wird die einge-
stellte Geschwindigkeit wie folgt erhöht
bzw. verringert:
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird
so lange geändert, wie der Schalter
gedrückt gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
Durch Drücken des Schalters wird der
Fahrzeug-zu-Fahrzeug-Abstand wie
folgt geändert:
Ändern der eingestellten
Geschwindigkeit
Ändern des Fahrzeug-zu-Fahr-
zeug-Abstands (Abstandsrege-
lungsmodus)

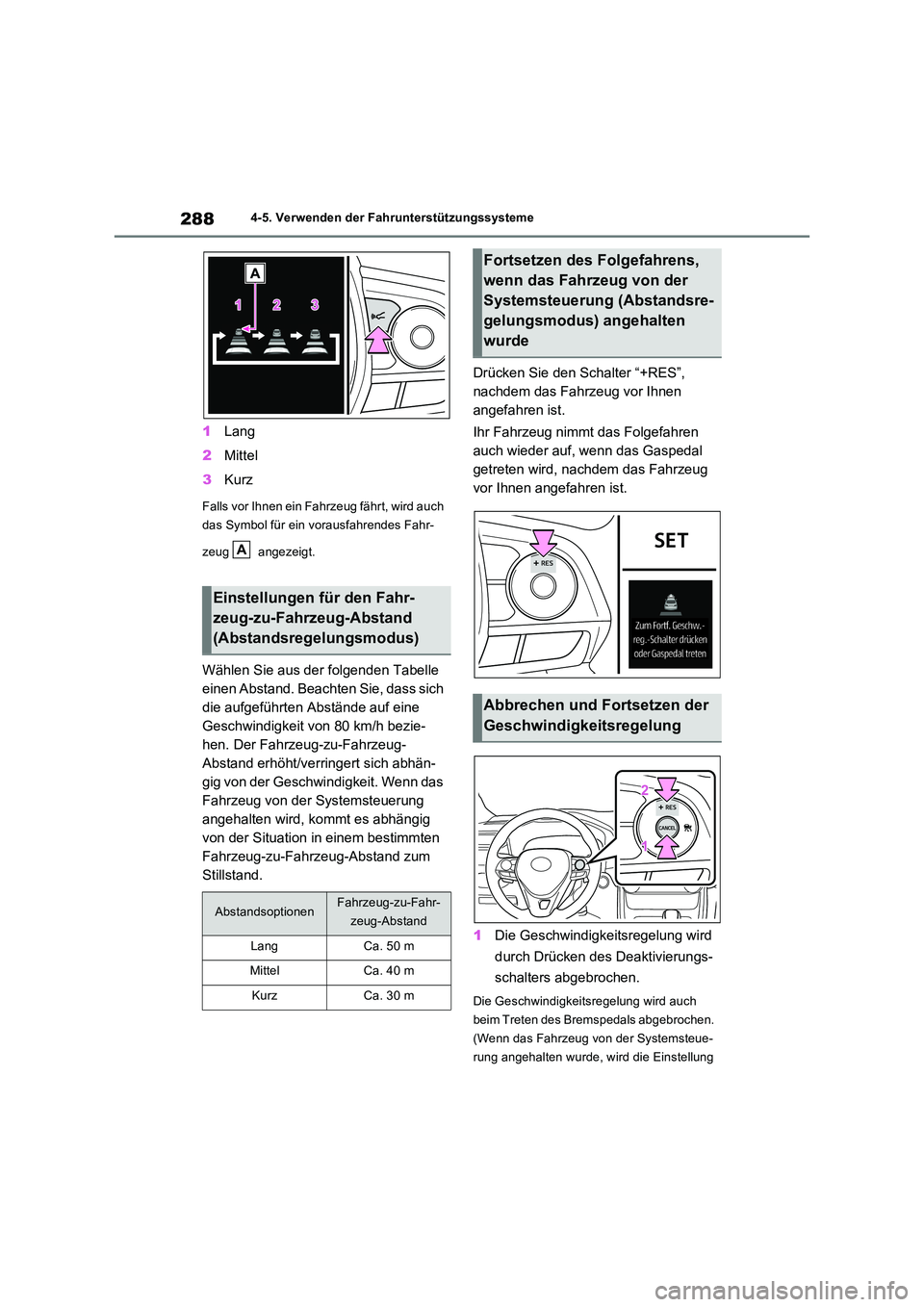

2884-5. Verwenden der Fahrunterstützungssysteme
1Lang
2 Mittel
3 Kurz
Falls vor Ihnen ein Fahrzeug fährt, wird auch
das Symbol für ein vorausfahrendes Fahr-
zeug angezeigt.
Wählen Sie aus der folgenden Tabelle
einen Abstand. Beachten Sie, dass sich
die aufgeführten Abstände auf eine
Geschwindigkeit von 80 km/h bezie-
hen. Der Fahrzeug-zu-Fahrzeug-
Abstand erhöht/verringert sich abhän-
gig von der Geschwindigkeit. Wenn das
Fahrzeug von der Systemsteuerung
angehalten wird, kommt es abhängig
von der Situation in einem bestimmten
Fahrzeug-zu-Fahrzeug-Abstand zum
Stillstand.
Drücken Sie den Schalter “+RES”,
nachdem das Fahrzeug vor Ihnen
angefahren ist.
Ihr Fahrzeug nimmt das Folgefahren
auch wieder auf, wenn das Gaspedal
getreten wird, nachdem das Fahrzeug
vor Ihnen angefahren ist.
1 Die Geschwindigkeitsregelung wird
durch Drücken des Deaktivierungs-
schalters abgebrochen.
Die Geschwindigkeitsregelung wird auch
beim Treten des Bremspedals abgebrochen.
(Wenn das Fahrzeug von der Systemsteue-
rung angehalten wurde, wird die Einstellung
Einstellungen für den Fahr-
zeug-zu-Fahrzeug-Abstand
(Abstandsregelungsmodus)
AbstandsoptionenFahrzeug-zu-Fahr-
zeug-Abstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
A
Fortsetzen des Folgefahrens,
wenn das Fahrzeug von der
Systemsteuerung (Abstandsre-
gelungsmodus) angehalten
wurde
Abbrechen und Fortsetzen der
Geschwindigkeitsregelung

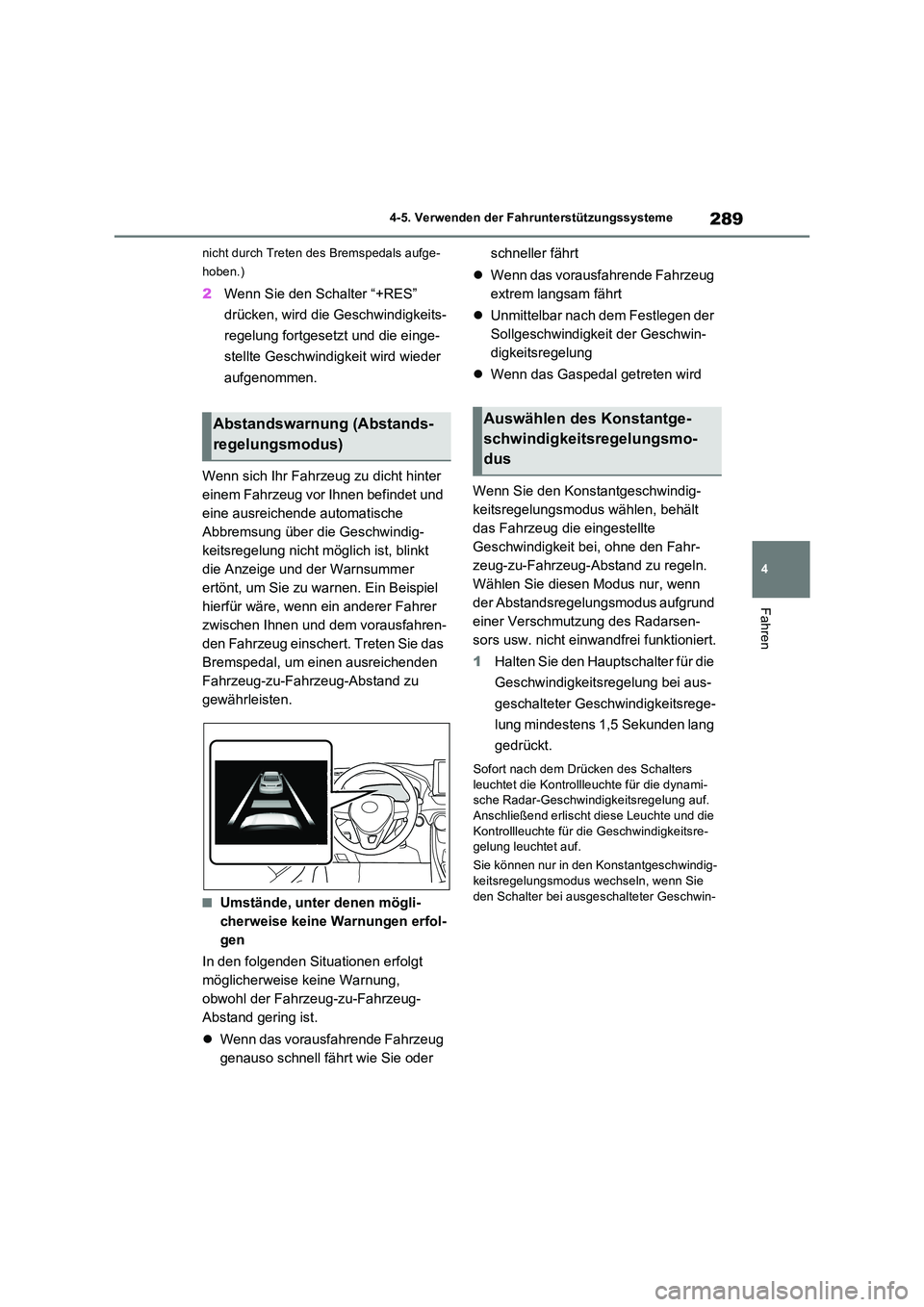

289
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
nicht durch Treten des Bremspedals aufge-
hoben.)
2 Wenn Sie den Schalter “+RES”
drücken, wird die Geschwindigkeits-
regelung fortgesetzt und die einge-
stellte Geschwindigkeit wird wieder
aufgenommen.
Wenn sich Ihr Fahrzeug zu dicht hinter
einem Fahrzeug vor Ihnen befindet und
eine ausreichende automatische
Abbremsung über die Geschwindig-
keitsregelung nicht möglich ist, blinkt
die Anzeige und der Warnsummer
ertönt, um Sie zu warnen. Ein Beispiel
hierfür wäre, wenn ein anderer Fahrer
zwischen Ihnen und dem vorausfahren-
den Fahrzeug einschert. Treten Sie das
Bremspedal, um einen ausreichenden
Fahrzeug-zu-Fahrzeug-Abstand zu
gewährleisten.
QUmstände, unter denen mögli-
cherweise keine Warnungen erfol-
gen
In den folgenden Situationen erfolgt
möglicherweise keine Warnung,
obwohl der Fahrzeug-zu-Fahrzeug-
Abstand gering ist.
 Wenn das vorausfahrende Fahrzeug
genauso schnell fährt wie Sie oder
schneller fährt
 Wenn das vorausfahrende Fahrzeug
extrem langsam fährt
 Unmittelbar nach dem Festlegen der
Sollgeschwindigkeit der Geschwin-
digkeitsregelung
 Wenn das Gaspedal getreten wird
Wenn Sie den Konstantgeschwindig-
keitsregelungsmodus wählen, behält
das Fahrzeug die eingestellte
Geschwindigkeit bei, ohne den Fahr-
zeug-zu-Fahrzeug-Abstand zu regeln.
Wählen Sie diesen Modus nur, wenn
der Abstandsregelungsmodus aufgrund
einer Verschmutzung des Radarsen-
sors usw. nicht einwandfrei funktioniert.
1 Halten Sie den Hauptschalter für die
Geschwindigkeitsregelung bei aus-
geschalteter Geschwindigkeitsrege-
lung mindestens 1,5 Sekunden lang
gedrückt.
Sofort nach dem Drücken des Schalters leuchtet die Kontrollleuchte für die dynami-sche Radar-Geschwindigkeitsregelung auf.
Anschließend erlischt diese Leuchte und die Kontrollleuchte für die Geschwindigkeitsre-gelung leuchtet auf.
Sie können nur in den Konstantgeschwindig-
keitsregelungsmodus wechseln, wenn Sie den Schalter bei ausgeschalteter Geschwin-
Abstandswarnung (Abstands-
regelungsmodus)
Auswählen des Konstantge-
schwindigkeitsregelungsmo-
dus

2904-5. Verwenden der Fahrunterstützungssysteme

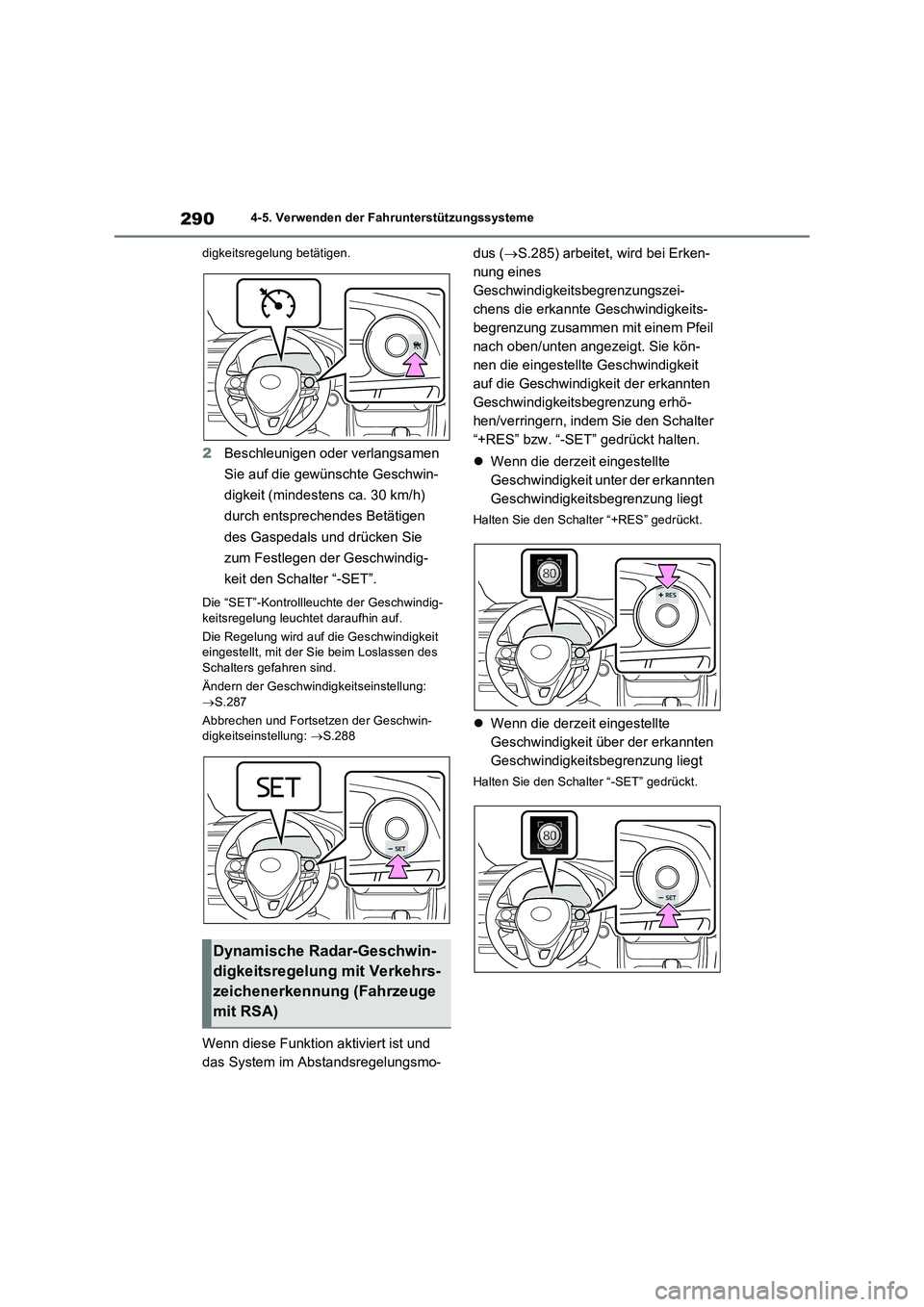

digkeitsregelung betätigen.
2Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig-
keitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit
eingestellt, mit der Sie beim Loslassen des
Schalters gefahren sind.
Ändern der Geschwindigkeitseinstellung:
S.287
Abbrechen und Fortsetzen der Geschwin-
digkeitseinstellung: S.288
Wenn diese Funktion aktiviert ist und
das System im Abstandsregelungsmo-dus (S.285) arbeitet, wird bei Erken-
nung eines
Geschwindigkeitsbegrenzungszei-
chens die erkannte Geschwindigkeits-
begrenzung zusammen mit einem Pfeil
nach oben/unten angezeigt. Sie kön-
nen die eingestellte Geschwindigkeit
auf die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung erhö-
hen/verringern, indem Sie den Schalter
“+RES” bzw. “-SET” gedrückt halten.
Wenn die derzeit eingestellte
Geschwindigkeit unter der erkannten
Geschwindigkeitsbegrenzung liegt
Halten Sie den Schalter “+RES” gedrückt.
Wenn die derzeit eingestellte
Geschwindigkeit über der erkannten
Geschwindigkeitsbegrenzung liegt
Halten Sie den Schalter “-SET” gedrückt.
Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
zeichenerkennung (Fahrzeuge
mit RSA)

291

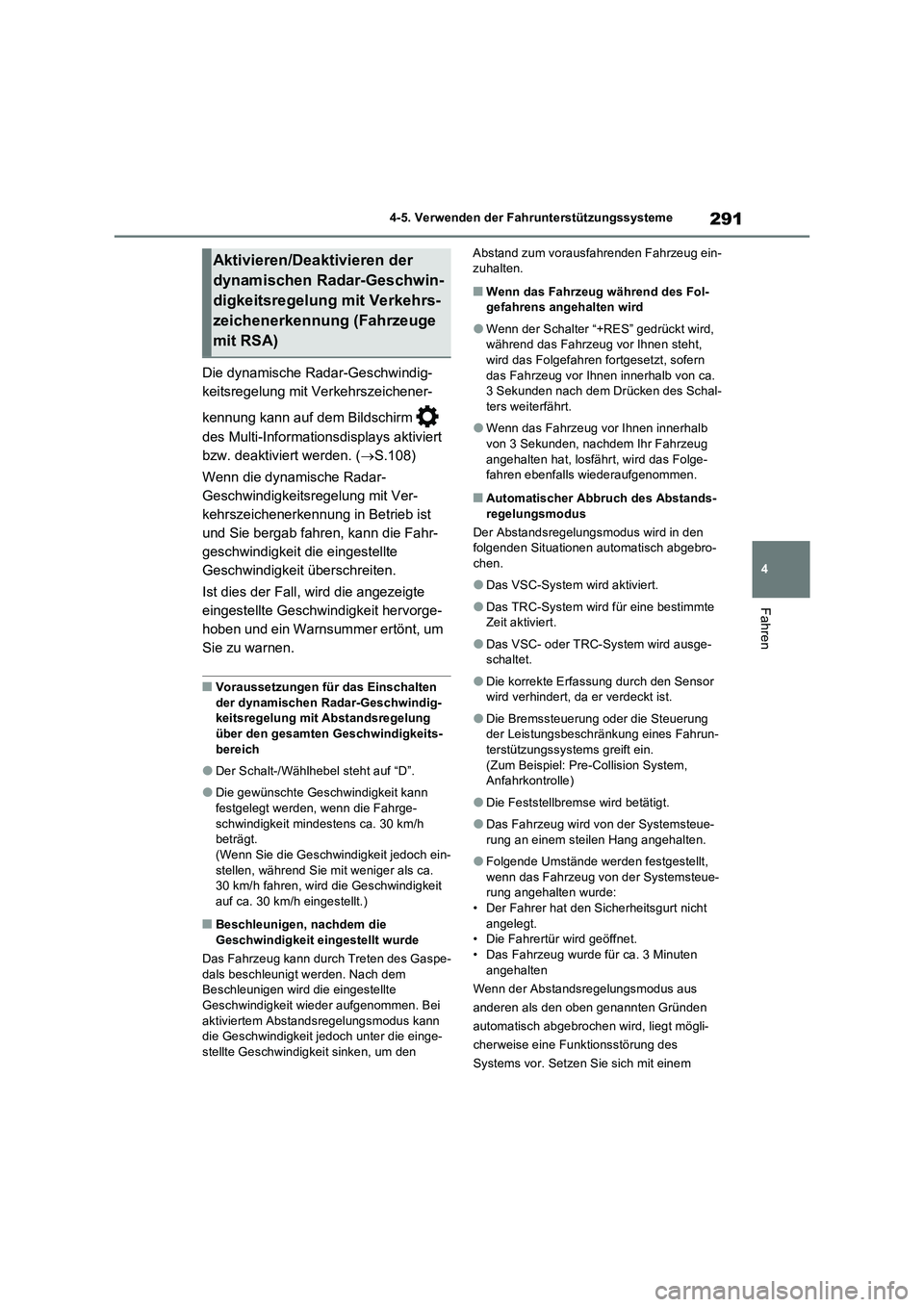

4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrszeichener-
kennung kann auf dem Bildschirm
des Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden. (S.108)
Wenn die dynamische Radar-
Geschwindigkeitsregelung mit Ver-
kehrszeichenerkennung in Betrieb ist
und Sie bergab fahren, kann die Fahr-
geschwindigkeit die eingestellte
Geschwindigkeit überschreiten.
Ist dies der Fall, wird die angezeigte
eingestellte Geschwindigkeit hervorge-
hoben und ein Warnsummer ertönt, um
Sie zu warnen.
QVoraussetzungen für das Einschalten
der dynamischen Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeits-
bereich
ODer Schalt-/Wählhebel steht auf “D”.
ODie gewünschte Geschwindigkeit kann
festgelegt werden, wenn die Fahrge-
schwindigkeit mindestens ca. 30 km/h
beträgt.
(Wenn Sie die Geschwindigkeit jedoch ein-
stellen, während Sie mit weniger als ca.
30 km/h fahren, wird die Geschwindigkeit
auf ca. 30 km/h eingestellt.)
QBeschleunigen, nachdem die
Geschwindigkeit eingestellt wurde
Das Fahrzeug kann durch Treten des Gaspe-
dals beschleunigt werden. Nach dem
Beschleunigen wird die eingestellte
Geschwindigkeit wieder aufgenommen. Bei
aktiviertem Abstandsregelungsmodus kann
die Geschwindigkeit jedoch unter die einge-
stellte Geschwindigkeit sinken, um den Abstand zum vorausfahrenden Fahrzeug ein-
zuhalten.
QWenn das Fahrzeug während des Fol-
gefahrens angehalten wird
OWenn der Schalter “+RES” gedrückt wird,
während das Fahrzeug vor Ihnen steht,
wird das Folgefahren fortgesetzt, sofern
das Fahrzeug vor Ihnen innerhalb von ca.
3 Sekunden nach dem Drücken des Schal-
ters weiterfährt.
OWenn das Fahrzeug vor Ihnen innerhalb
von 3 Sekunden, nachdem Ihr Fahrzeug
angehalten hat, losfährt, wird das Folge-
fahren ebenfalls wiederaufgenommen.
QAutomatischer Abbruch des Abstands-
regelungsmodus
Der Abstandsregelungsmodus wird in den
folgenden Situationen automatisch abgebro-
chen.
ODas VSC-System wird aktiviert.
ODas TRC-System wird für eine bestimmte
Zeit aktiviert.
ODas VSC- oder TRC-System wird ausge-
schaltet.
ODie korrekte Erfassung durch den Sensor
wird verhindert, da er verdeckt ist.
ODie Bremssteuerung oder die Steuerung
der Leistungsbeschränkung eines Fahrun-
terstützungssystems greift ein.
(Zum Beispiel: Pre-Collision System,
Anfahrkontrolle)
ODie Feststellbremse wird betätigt.
ODas Fahrzeug wird von der Systemsteue-
rung an einem steilen Hang angehalten.
OFolgende Umstände werden festgestellt,
wenn das Fahrzeug von der Systemsteue-
rung angehalten wurde:
• Der Fahrer hat den Sicherheitsgurt nicht
angelegt.
• Die Fahrertür wird geöffnet.
• Das Fahrzeug wurde für ca. 3 Minuten
angehalten
Wenn der Abstandsregelungsmodus aus
anderen als den oben genannten Gründen
automatisch abgebrochen wird, liegt mögli-
cherweise eine Funktionsstörung des
Systems vor. Setzen Sie sich mit einem
Aktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
zeichenerkennung (Fahrzeuge
mit RSA)

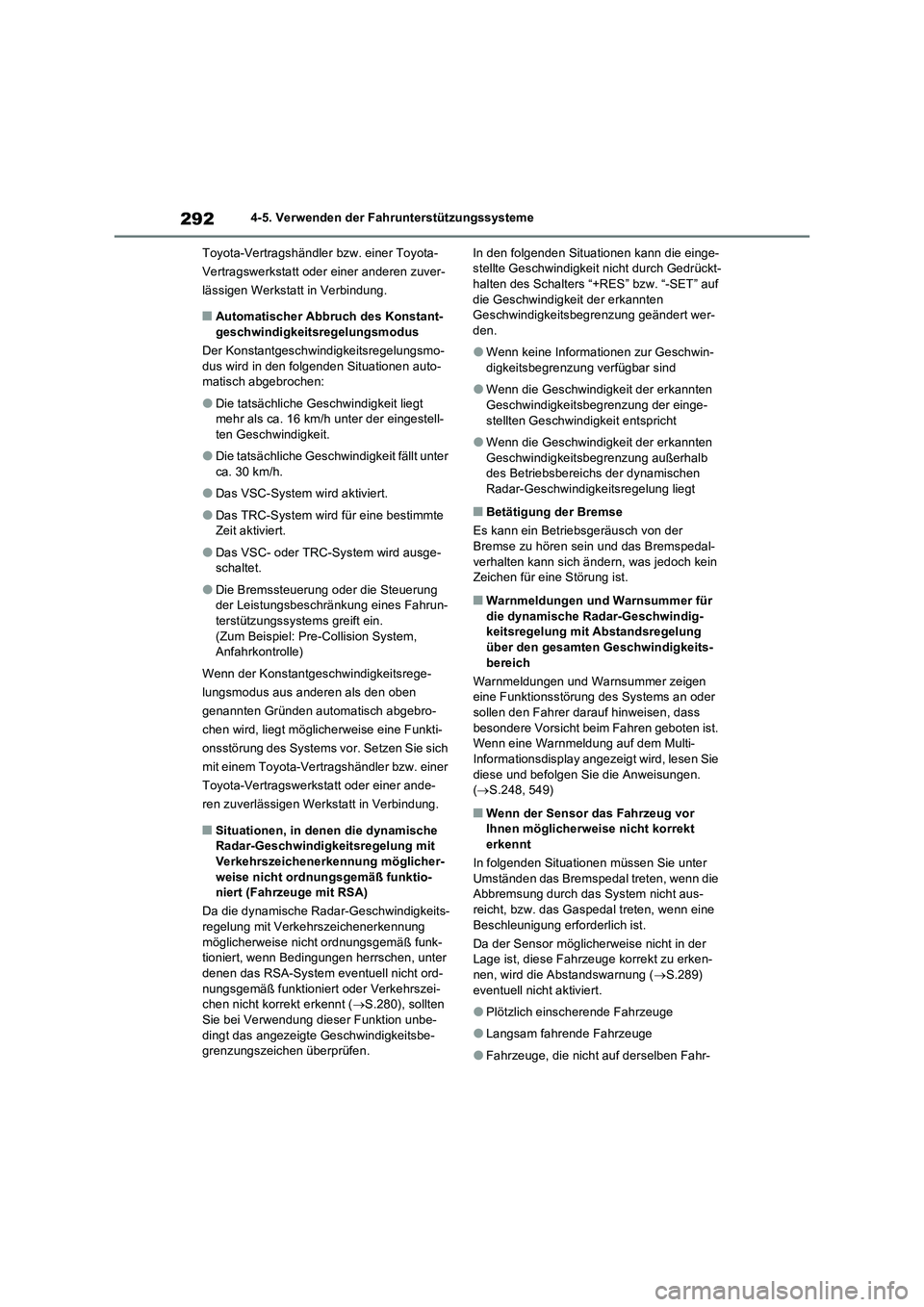

2924-5. Verwenden der Fahrunterstützungssysteme
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.
QAutomatischer Abbruch des Konstant-
geschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmo-
dus wird in den folgenden Situationen auto-
matisch abgebrochen:
ODie tatsächliche Geschwindigkeit liegt
mehr als ca. 16 km/h unter der eingestell-
ten Geschwindigkeit.
ODie tatsächliche Geschwindigkeit fällt unter
ca. 30 km/h.
ODas VSC-System wird aktiviert.
ODas TRC-System wird für eine bestimmte
Zeit aktiviert.
ODas VSC- oder TRC-System wird ausge-
schaltet.
ODie Bremssteuerung oder die Steuerung
der Leistungsbeschränkung eines Fahrun-
terstützungssystems greift ein.
(Zum Beispiel: Pre-Collision System,
Anfahrkontrolle)
Wenn der Konstantgeschwindigkeitsrege-
lungsmodus aus anderen als den oben
genannten Gründen automatisch abgebro-
chen wird, liegt möglicherweise eine Funkti-
onsstörung des Systems vor. Setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
QSituationen, in denen die dynamische
Radar-Geschwindigkeitsregelung mit
Verkehrszeichenerkennung möglicher-
weise nicht ordnungsgemäß funktio-
niert (Fahrzeuge mit RSA)
Da die dynamische Radar-Geschwindigkeits-
regelung mit Verkehrszeichenerkennung
möglicherweise nicht ordnungsgemäß funk-
tioniert, wenn Bedingungen herrschen, unter
denen das RSA-System eventuell nicht ord-
nungsgemäß funktioniert oder Verkehrszei-
chen nicht korrekt erkennt (S.280), sollten
Sie bei Verwendung dieser Funktion unbe-
dingt das angezeigte Geschwindigkeitsbe-
grenzungszeichen überprüfen.In den folgenden Situationen kann die einge-
stellte Geschwindigkeit nicht durch Gedrückt-
halten des Schalters “+RES” bzw. “-SET” auf
die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung geändert wer-
den.
OWenn keine Informationen zur Geschwin-
digkeitsbegrenzung verfügbar sind
OWenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung der einge-
stellten Geschwindigkeit entspricht
OWenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung außerhalb
des Betriebsbereichs der dynamischen
Radar-Geschwindigkeitsregelung liegt
QBetätigung der Bremse
Es kann ein Betriebsgeräusch von der
Bremse zu hören sein und das Bremspedal-
verhalten kann sich ändern, was jedoch kein
Zeichen für eine Störung ist.
QWarnmeldungen und Warnsummer für
die dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeits-
bereich
Warnmeldungen und Warnsummer zeigen
eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass
besondere Vorsicht beim Fahren geboten ist.
Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird, lesen Sie
diese und befolgen Sie die Anweisungen.
(S.248, 549)
QWenn der Sensor das Fahrzeug vor
Ihnen möglicherweise nicht korrekt
erkennt
In folgenden Situationen müssen Sie unter
Umständen das Bremspedal treten, wenn die
Abbremsung durch das System nicht aus-
reicht, bzw. das Gaspedal treten, wenn eine
Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der
Lage ist, diese Fahrzeuge korrekt zu erken-
nen, wird die Abstandswarnung (S.289)
eventuell nicht aktiviert.
OPlötzlich einscherende Fahrzeuge
OLangsam fahrende Fahrzeuge
OFahrzeuge, die nicht auf derselben Fahr-

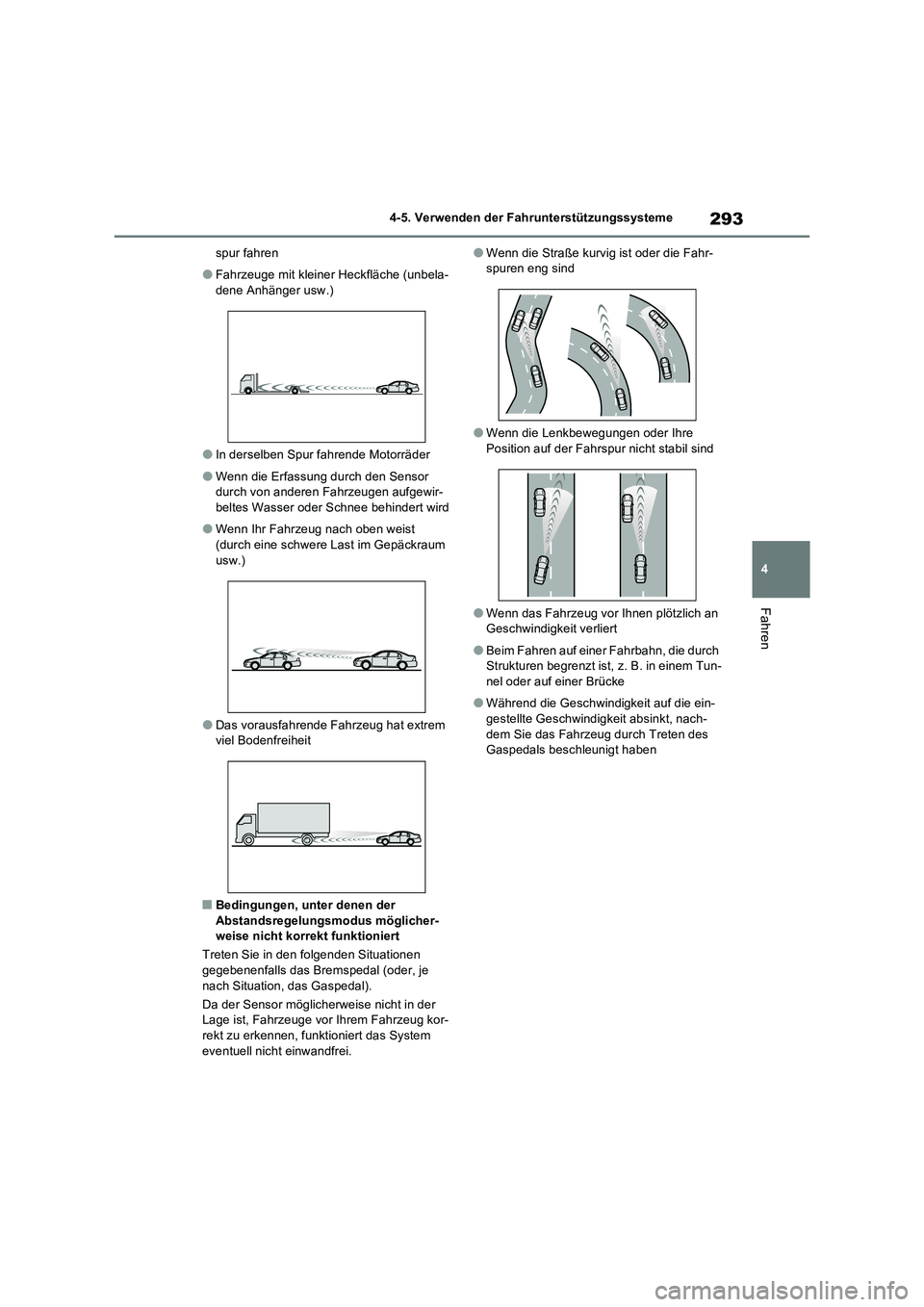

293
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
spur fahren
OFahrzeuge mit kleiner Heckfläche (unbela-
dene Anhänger usw.)
OIn derselben Spur fahrende Motorräder
OWenn die Erfassung durch den Sensor durch von anderen Fahrzeugen aufgewir-
beltes Wasser oder Schnee behindert wird
OWenn Ihr Fahrzeug nach oben weist
(durch eine schwere Last im Gepäckraum usw.)
ODas vorausfahrende Fahrzeug hat extrem viel Bodenfreiheit
QBedingungen, unter denen der Abstandsregelungsmodus möglicher-weise nicht korrekt funktioniert
Treten Sie in den folgenden Situationen
gegebenenfalls das Bremspedal (oder, je nach Situation, das Gaspedal).
Da der Sensor möglicherweise nicht in der Lage ist, Fahrzeuge vor Ihrem Fahrzeug kor-
rekt zu erkennen, funktioniert das System eventuell nicht einwandfrei.
OWenn die Straße kurvig ist oder die Fahr-spuren eng sind
OWenn die Lenkbewegungen oder Ihre Position auf der Fahrspur nicht stabil sind
OWenn das Fahrzeug vor Ihnen plötzlich an Geschwindigkeit verliert
OBeim Fahren auf einer Fahrbahn, die durch Strukturen begrenzt ist, z. B. in einem Tun-nel oder auf einer Brücke
OWährend die Geschwindigkeit auf die ein-gestellte Geschwindigkeit absinkt, nach-
dem Sie das Fahrzeug durch Treten des Gaspedals beschleunigt haben

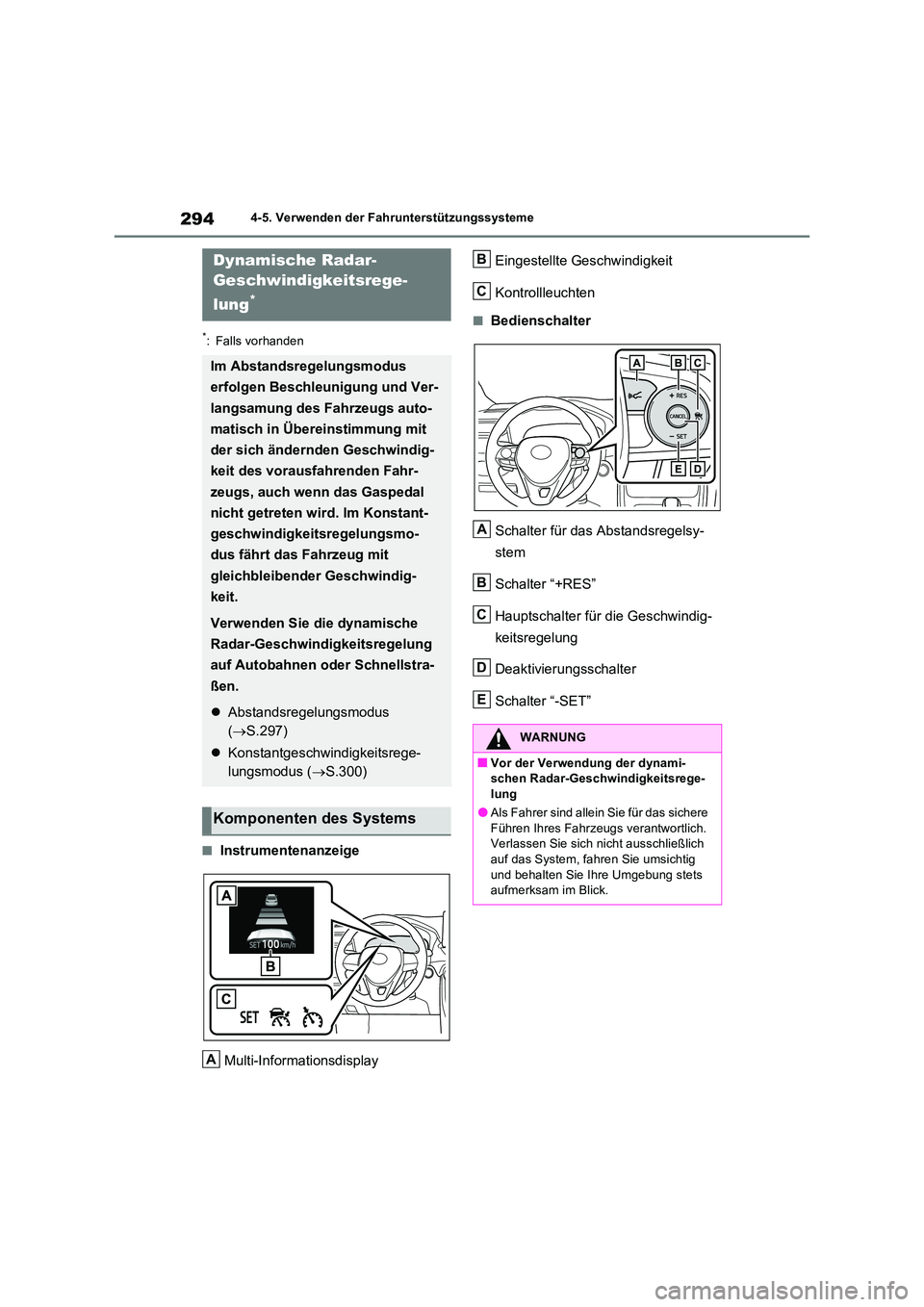

2944-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
QInstrumentenanzeige
Multi-Informationsdisplay
Eingestellte Geschwindigkeit
Kontrollleuchten
QBedienschalter
Schalter für das Abstandsregelsy-
stem
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Deaktivierungsschalter
Schalter “-SET”
Dynamische Radar-
Geschwindigkeitsrege-
lung*
Im Abstandsregelungsmodus
erfolgen Beschleunigung und Ver-
langsamung des Fahrzeugs auto-
matisch in Übereinstimmung mit
der sich ändernden Geschwindig-
keit des vorausfahrenden Fahr-
zeugs, auch wenn das Gaspedal
nicht getreten wird. Im Konstant-
geschwindigkeitsregelungsmo-
dus fährt das Fahrzeug mit
gleichbleibender Geschwindig-
keit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
auf Autobahnen oder Schnellstra-
ßen.
 Abstandsregelungsmodus
( S.297)
 Konstantgeschwindigkeitsrege-
lungsmodus ( S.300)
Komponenten des Systems
A
WARNUNG
QVor der Verwendung der dynami- schen Radar-Geschwindigkeitsrege-
lung
OAls Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Verlassen Sie sich nicht ausschließlich
auf das System, fahren Sie umsichtig und behalten Sie Ihre Umgebung stets aufmerksam im Blick.
B
C
A
B
C
D
E
