2022 TOYOTA RAV4 Betriebsanleitungen (in German)

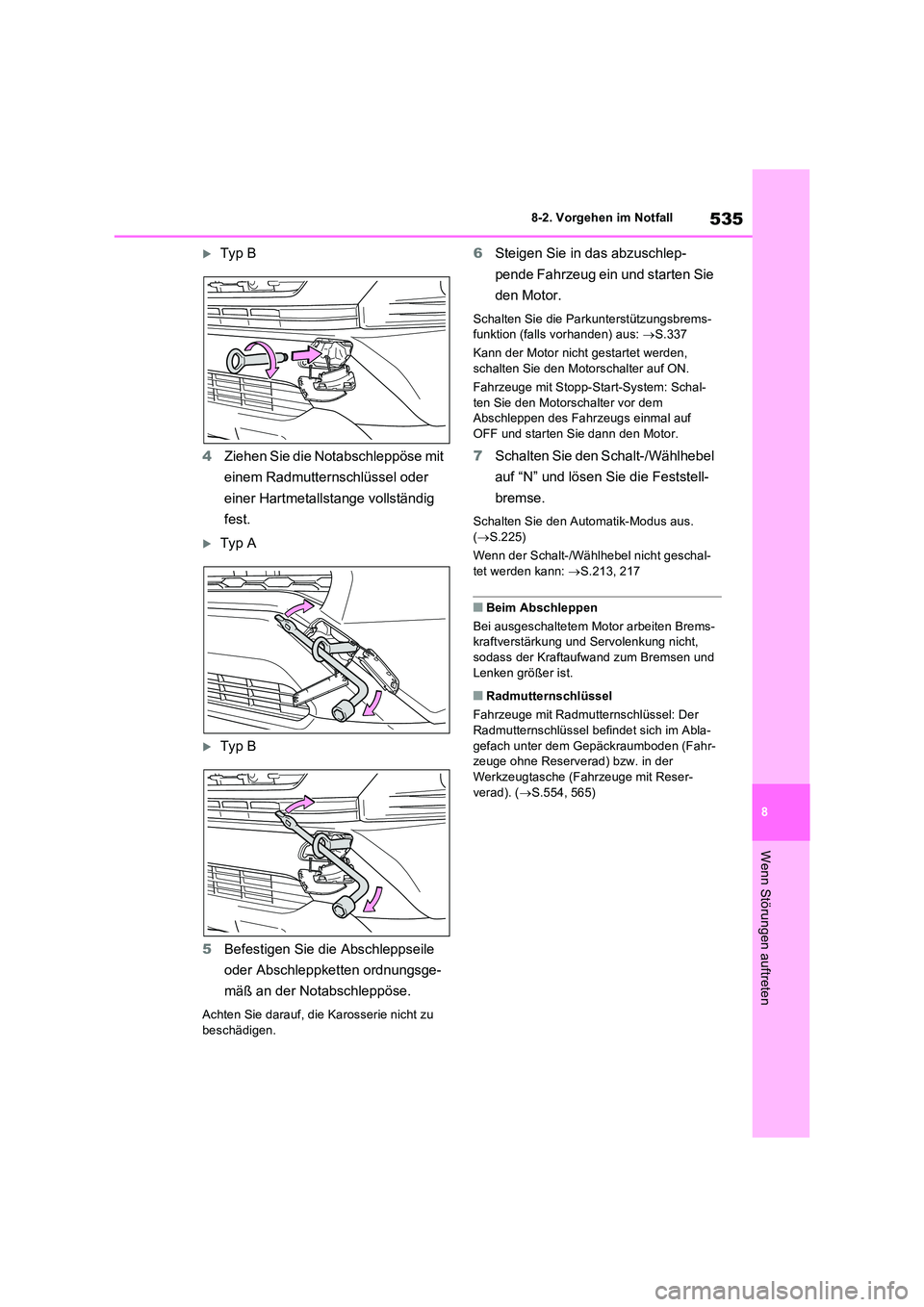

535
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Typ B
4 Ziehen Sie die Notabschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Typ A
Typ B
5 Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und starten Sie
den Motor.
Schalten Sie die Parkunterstützungsbrems- funktion (falls vorhanden) aus: S.337
Kann der Motor nicht gestartet werden, schalten Sie den Motorschalter auf ON.
Fahrzeuge mit Stopp-Start-System: Schal-
ten Sie den Motorschalter vor dem Abschleppen des Fahrzeugs einmal auf
OFF und starten Sie dann den Motor.
7 Schalten Sie den Schalt-/Wählhebel
auf “N” und lösen Sie die Feststell-
bremse.
Schalten Sie den Automatik-Modus aus.
( S.225)
Wenn der Schalt-/Wählhebel nicht geschal- tet werden kann: S.213, 217
QBeim Abschleppen
Bei ausgeschaltetem Motor arbeiten Brems- kraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
QRadmutternschlüssel
Fahrzeuge mit Radmutternschlüssel: Der Radmutternschlüssel befindet sich im Abla-
gefach unter dem Gepäckraumboden (Fahr- zeuge ohne Reserverad) bzw. in der Werkzeugtasche (Fahrzeuge mit Reser-
verad). ( S.554, 565)

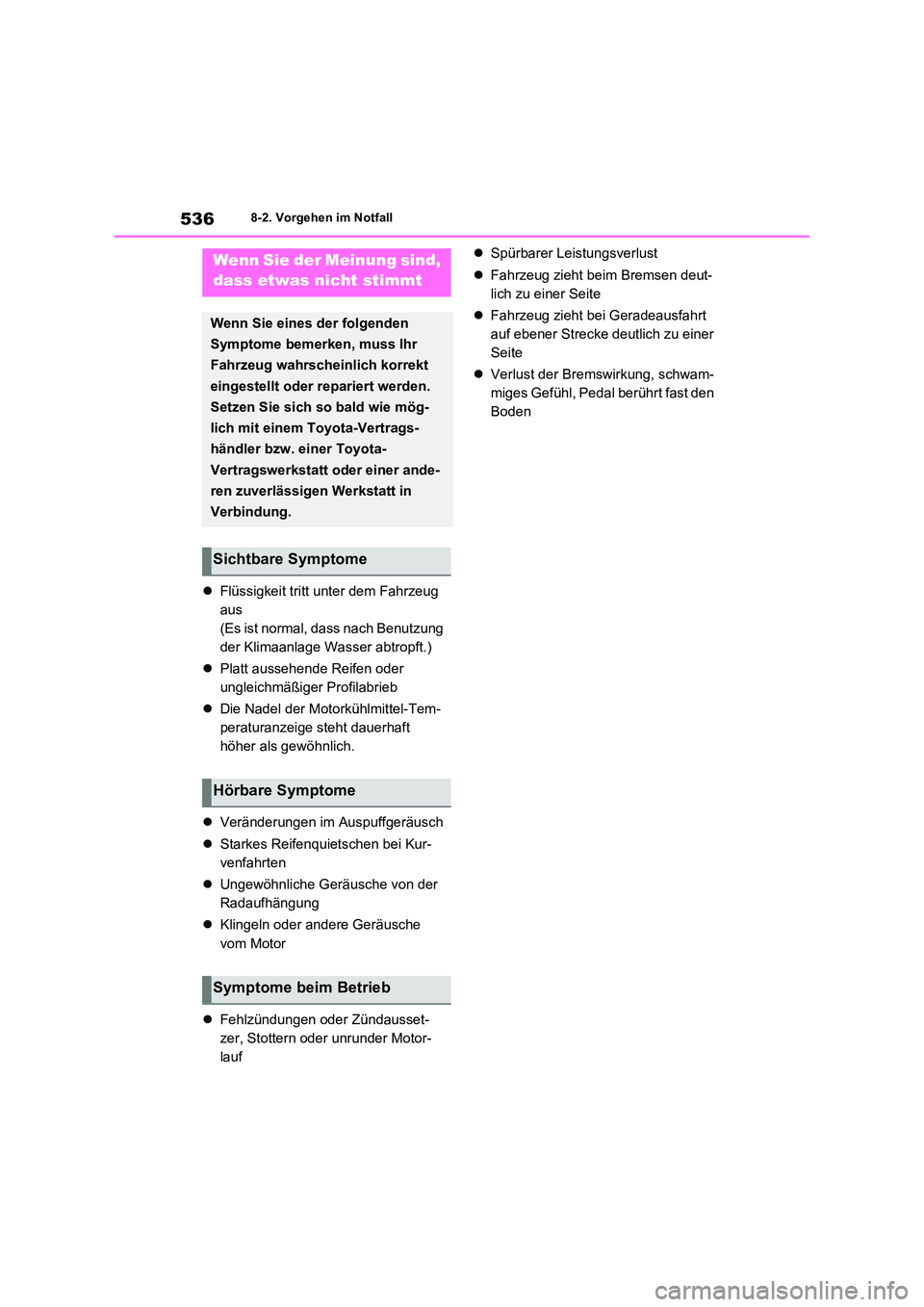

5368-2. Vorgehen im Notfall
Flüssigkeit tritt unter dem Fahrzeug
aus
(Es ist normal, dass nach Benutzung
der Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder
ungleichmäßiger Profilabrieb
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige steht dauerhaft
höher als gewöhnlich.
 Veränderungen im Auspuffgeräusch
 Starkes Reifenquietschen bei Kur-
venfahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Klingeln oder andere Geräusche
vom Motor
 Fehlzündungen oder Zündausset-
zer, Stottern oder unrunder Motor-
lauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen deut-
lich zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Strecke deutlich zu einer
Seite
 Verlust der Bremswirkung, schwam-
miges Gefühl, Pedal berührt fast den
Boden
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich korrekt
eingestellt oder repariert werden.
Setzen Sie sich so bald wie mög-
lich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in
Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

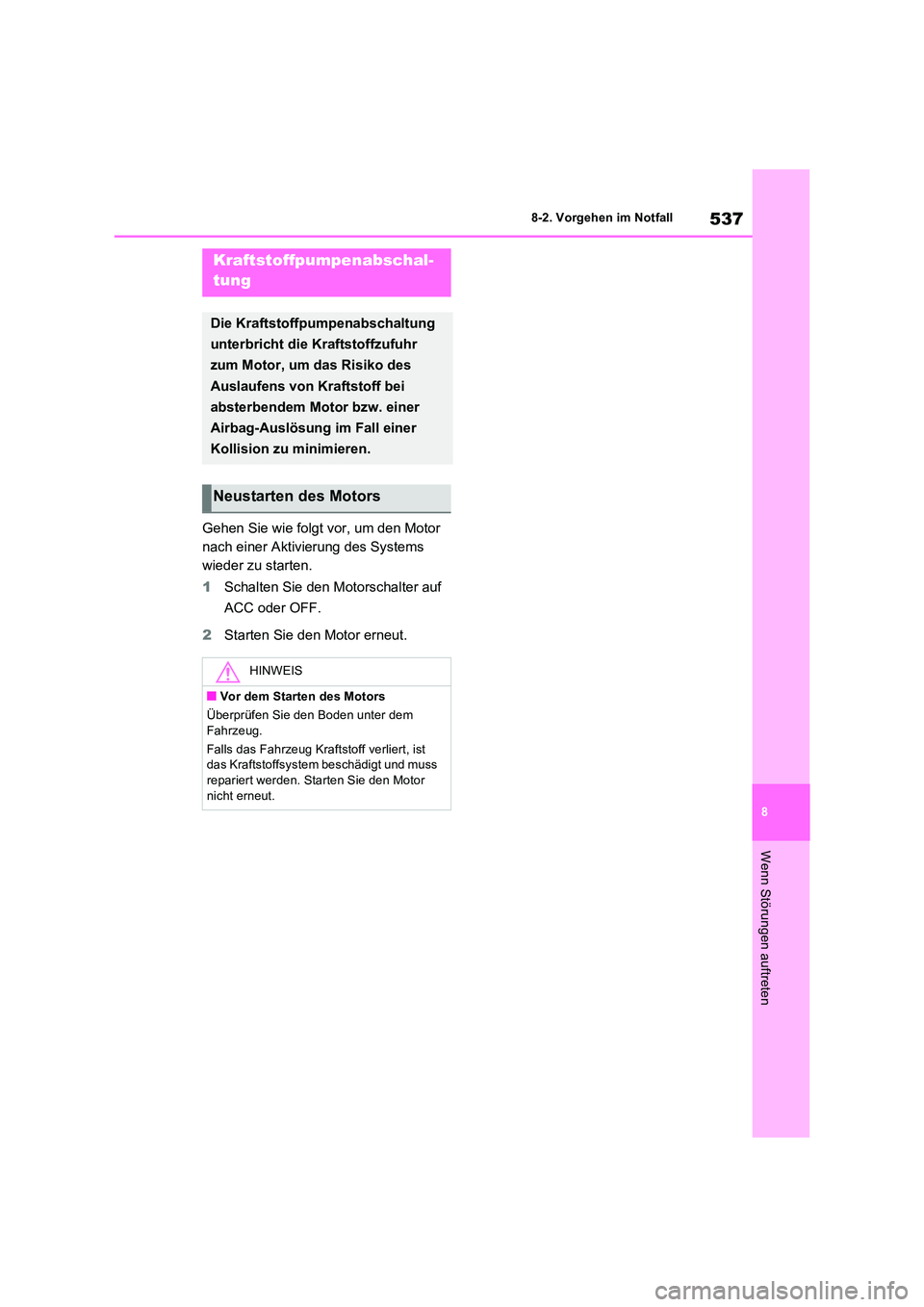

537
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Gehen Sie wie folgt vor, um den Motor
nach einer Aktivierung des Systems
wieder zu starten.
1 Schalten Sie den Motorschalter auf
ACC oder OFF.
2 Starten Sie den Motor erneut.
Kraftstoffpumpenabschal-
tung
Die Kraftstoffpumpenabschaltung
unterbricht die Kraftstoffzufuhr
zum Motor, um das Risiko des
Auslaufens von Kraftstoff bei
absterbendem Motor bzw. einer
Airbag-Auslösung im Fall einer
Kollision zu minimieren.
Neustarten des Motors
HINWEIS
QVor dem Starten des Motors
Überprüfen Sie den Boden unter dem
Fahrzeug.
Falls das Fahrzeug Kraftstoff verliert, ist das Kraftstoffsystem beschädigt und muss repariert werden. Starten Sie den Motor
nicht erneut.

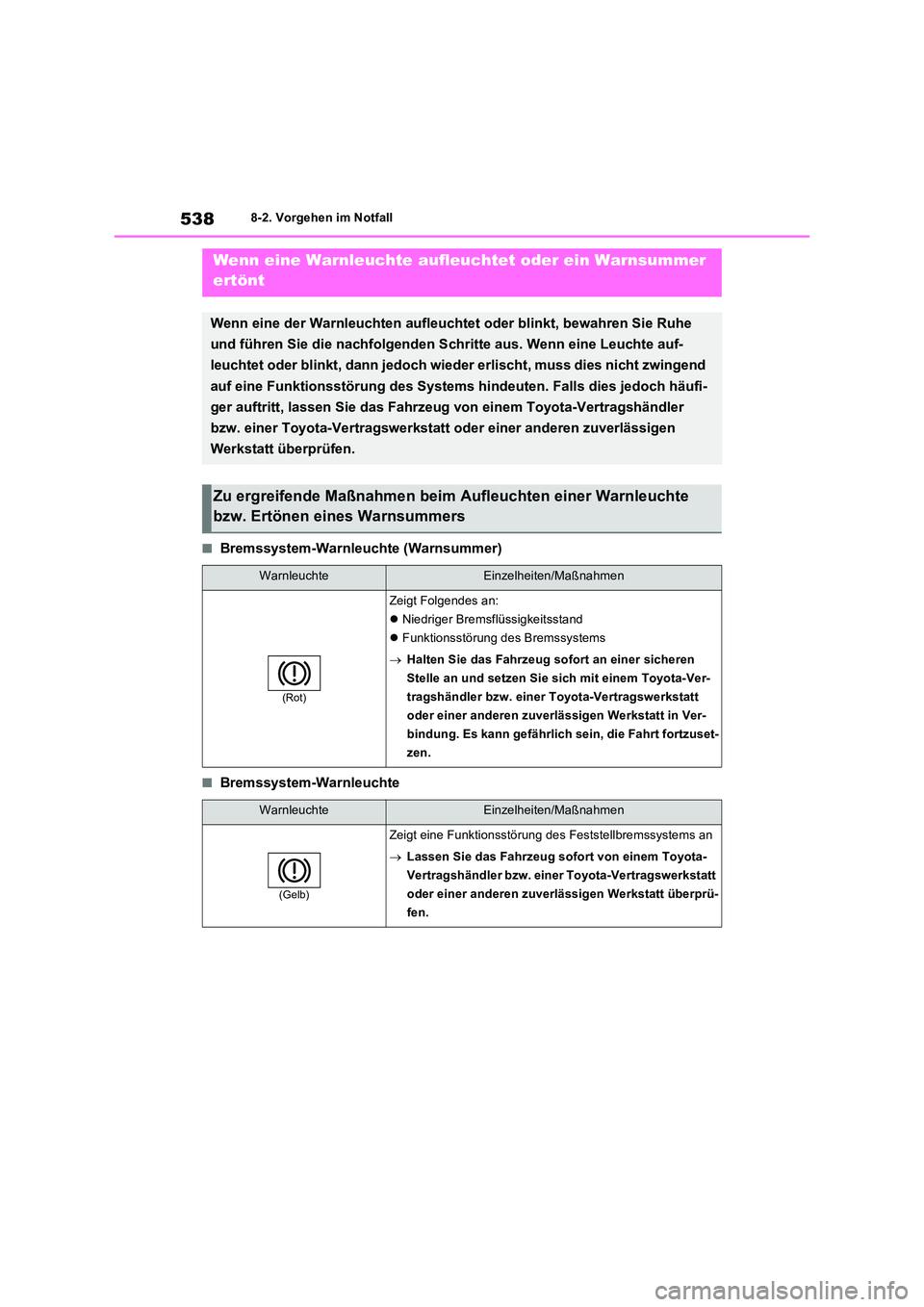

5388-2. Vorgehen im Notfall
QBremssystem-Warnleuchte (Warnsummer)
QBremssystem-Warnleuchte
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jedoch häufi-
ger auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung des Feststellbremssystems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

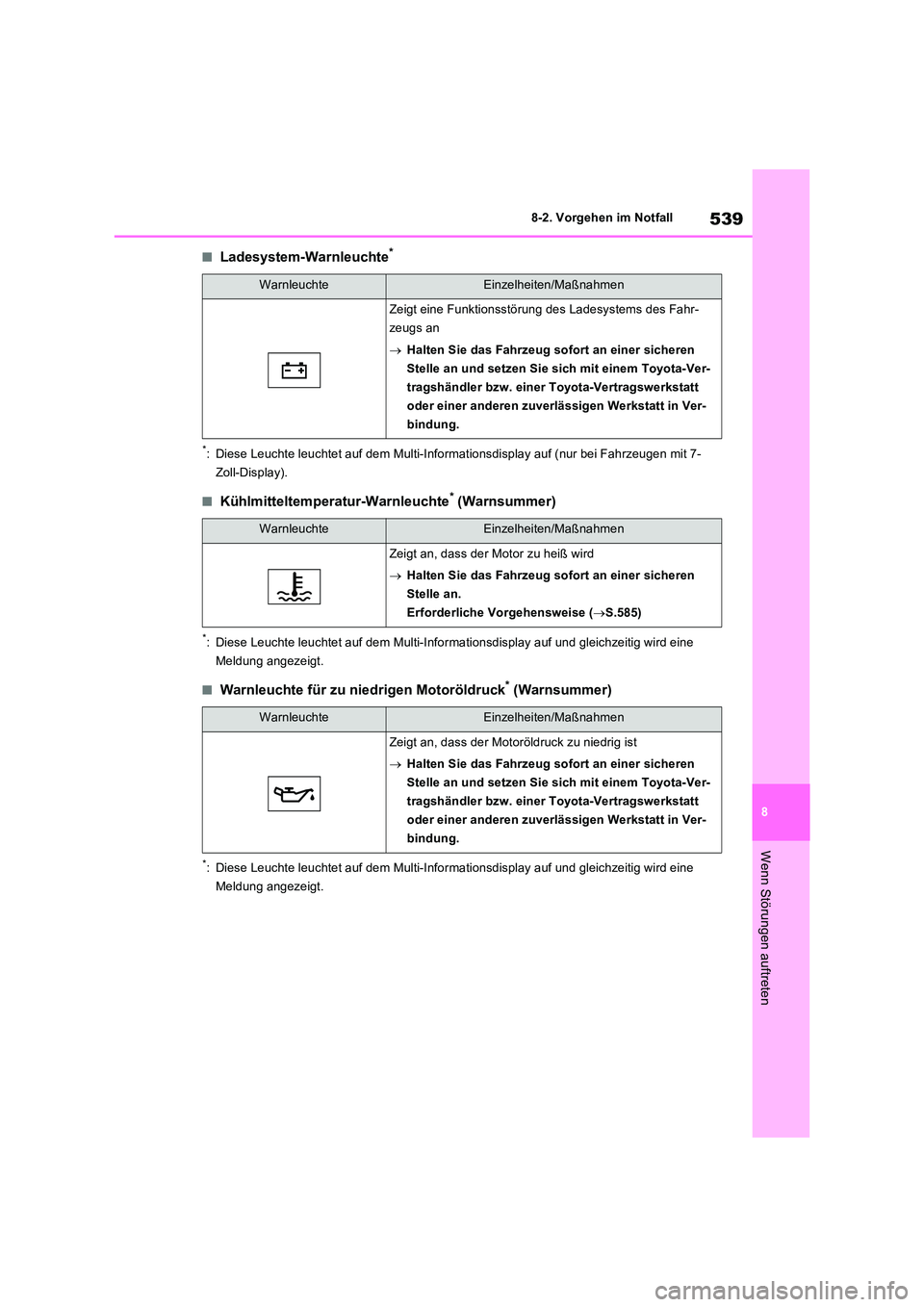

539
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QLadesystem-Warnleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
QKühlmitteltemperatur-Warnleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
QWarnleuchte für zu niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahr-
zeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motor zu heiß wird
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an.
Erforderliche Vorgehensweise ( S.585)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

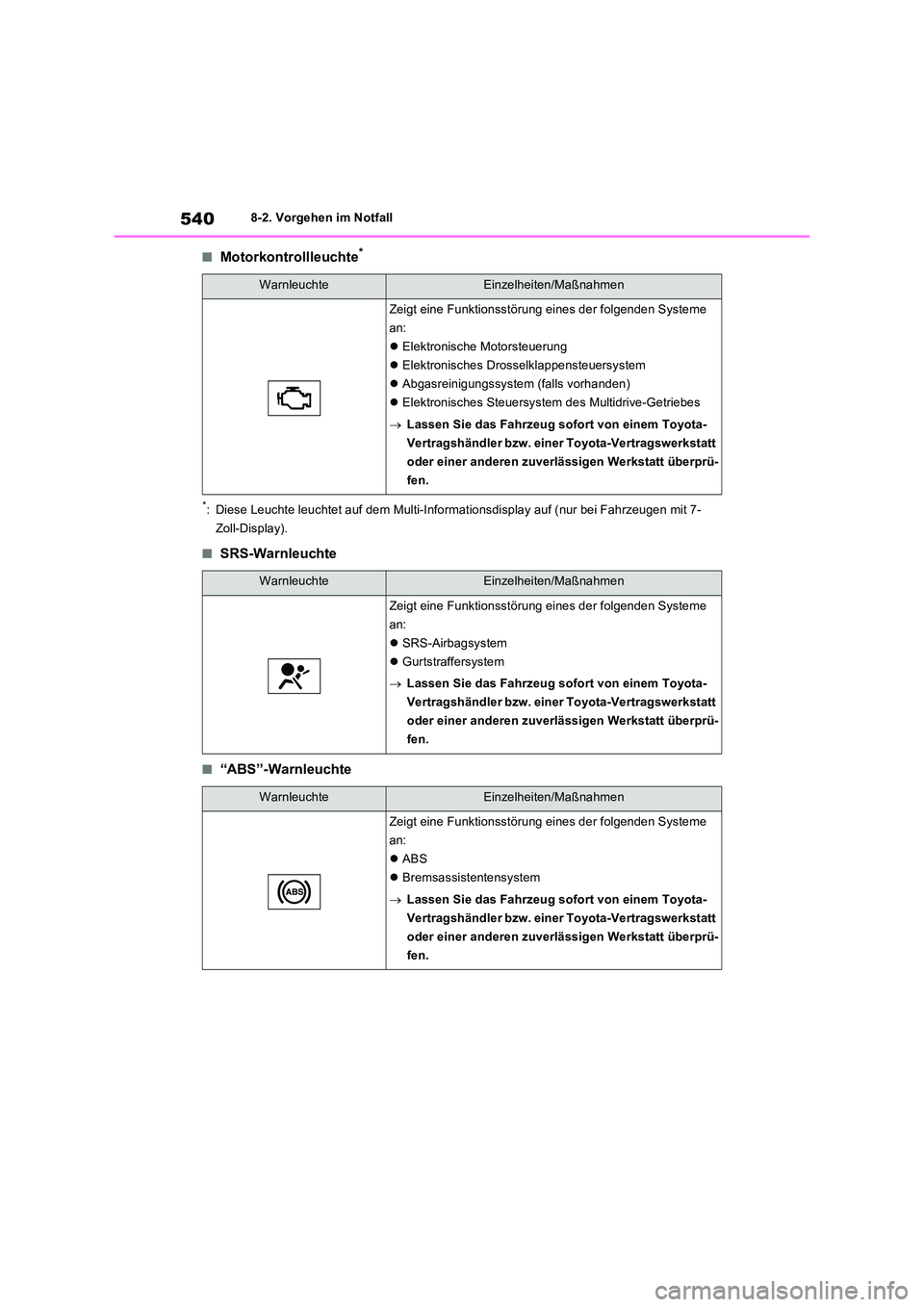

5408-2. Vorgehen im Notfall
QMotorkontrollleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
QSRS-Warnleuchte
Q“ABS”-Warnleuchte
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Elektronische Motorsteuerung
 Elektronisches Drosselklappensteuersystem
 Abgasreinigungssystem (falls vorhanden)
 Elektronisches Steuersystem des Multidrive-Getriebes
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 SRS-Airbagsystem
 Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 ABS
 Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

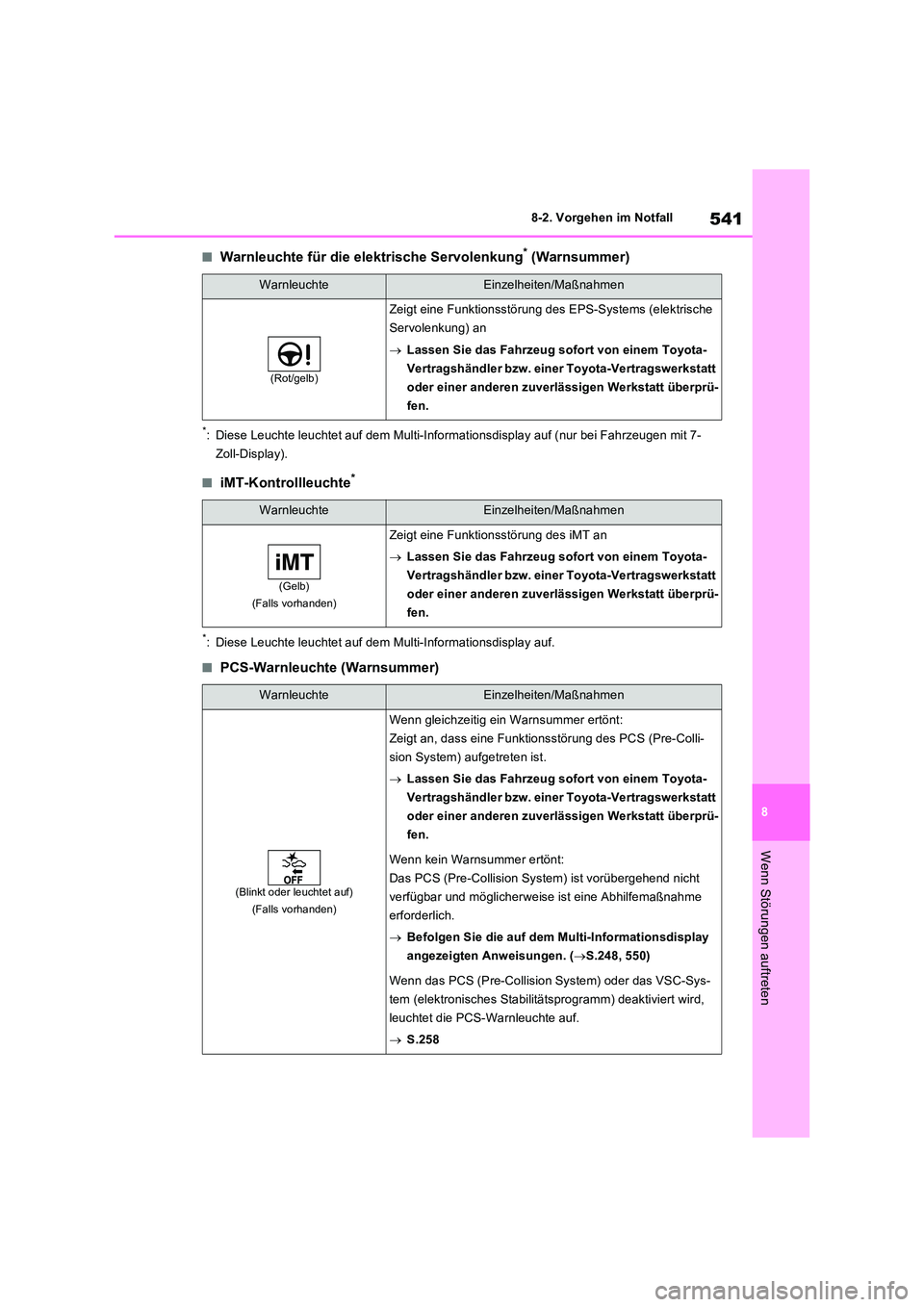

541
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QWarnleuchte für die elektrische Servolenkung* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
QiMT-Kontrollleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
QPCS-Warnleuchte (Warnsummer)
WarnleuchteEinzelheiten/Maßnahmen
(Rot/gelb)
Zeigt eine Funktionsstörung des EPS-Systems (elektrische
Servolenkung) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
(Falls vorhanden)
Zeigt eine Funktionsstörung des iMT an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt oder leuchtet auf)
(Falls vorhanden)
Wenn gleichzeitig ein Warnsummer ertönt:
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Colli-
sion System) aufgetreten ist.
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Das PCS (Pre-Collision System) ist vorübergehend nicht
verfügbar und möglicherweise ist eine Abhilfemaßnahme
erforderlich.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.248, 550)
Wenn das PCS (Pre-Collision System) oder das VSC-Sys-
tem (elektronisches Stabilitätsprogramm) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
 S.258

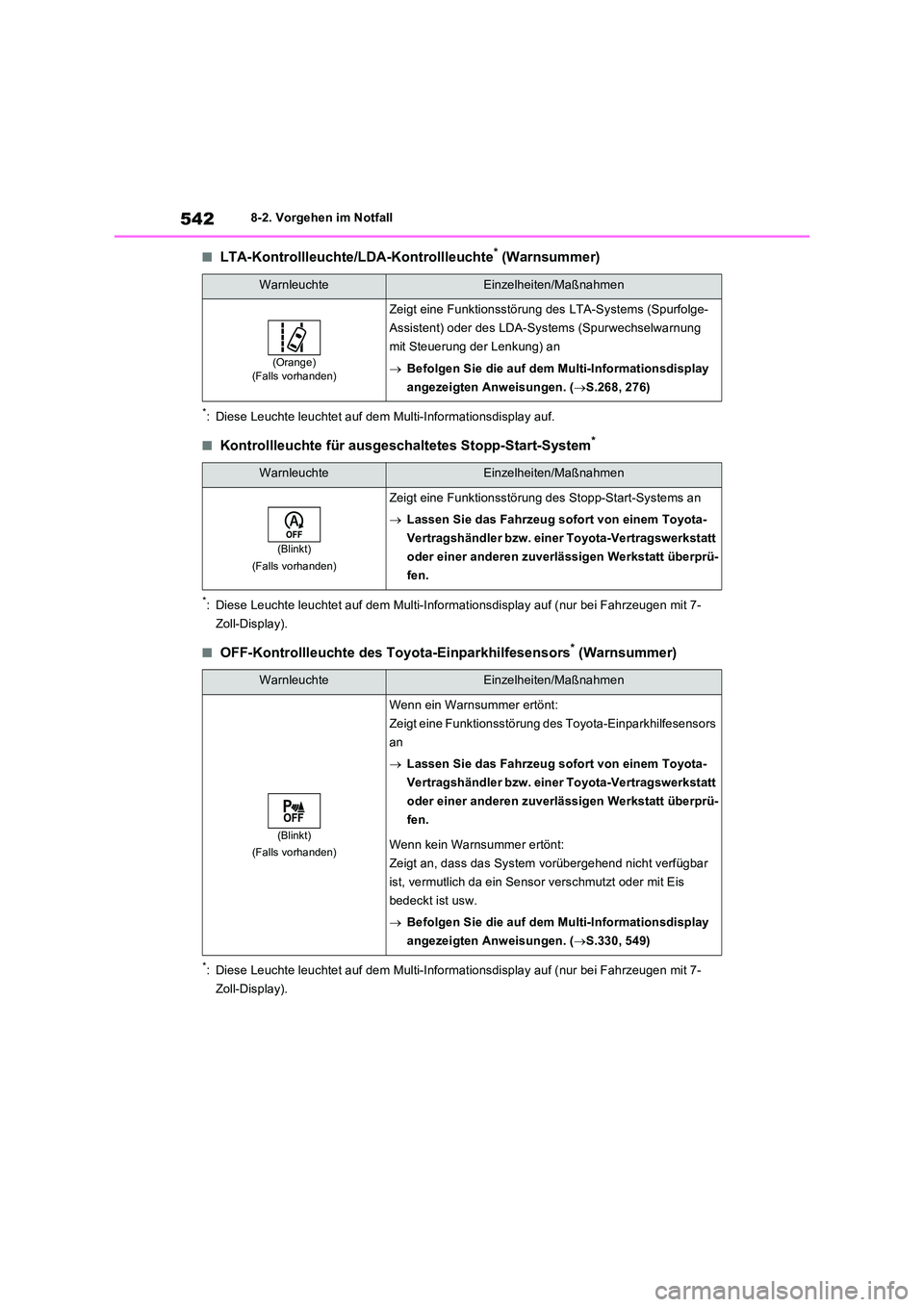

5428-2. Vorgehen im Notfall
QLTA-Kontrollleuchte/LDA-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
QKontrollleuchte für ausgeschaltetes Stopp-Start-System*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
QOFF-Kontrollleuchte des Toyota-Einparkhilfesensors* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
WarnleuchteEinzelheiten/Maßnahmen
(Orange) (Falls vorhanden)
Zeigt eine Funktionsstörung des LTA-Systems (Spurfolge-
Assistent) oder des LDA-Systems (Spurwechselwarnung
mit Steuerung der Lenkung) an
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.268, 276)
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung des Toyota-Einparkhilfesensors
an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das System vorübergehend nicht verfügbar
ist, vermutlich da ein Sensor verschmutzt oder mit Eis
bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.330, 549)
