2022 TOYOTA C-HR Kasutusjuhend (in Estonian)

5044-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE
■Külgboksi parkimise režiimi eeltingimused
●Külgboksi parkimise režiimi korrektseks kasutamiseks sõitke aeglaselt
(kiirusel, kus saate kiiresti peatuda) paralleelselt tee (või äärekiviga), hoides
pargitud autodega 1m vahemaad.
● Funktsiooni ei saa kasutada, kuna auto kiirus on kõrgem kui 30 km/h.
● Esikülje andurid ja tagakülje andurid kontrollivad pargitud autosid ja
määratlevad parkimiskoha. Seetõttu kui parkimiskoha määratlemine ei ole
võimalik ( lk 530), juhiseid ei anta.
● Kui pargitud autod puuduvad, ei saa parkimiskohta tuvastada.
Seetõttu roolimisabi ei tööta.
● Kui parkimiskohta ei saa määratleda, ei saa paralleelse parkimise režiimi
kasutada.
● Juhiseid antakse kuni auto kiirus jõuab 30 km/h või üle selle või funktsioon
lülitakse S-IPA lülitiga välja.
■ S-IPA lülitile vajutamise ajasitamine
Järgnevatel juhtudel saab automaatset roolimist kasutada ka külgboksi
parkimise režiimis. Järgige siiski sel juhul universaalnäidikul kuvatavaid
juhiseid.
●Punktis on S-IPA lülitile vajutatud peale parkimiskohast möödumist.
Kui autot punktis ei ole peatatud, võimaldab S-IPA lülitele 1 kord
vajutamine auto liikumise ajal valida “Parallel Parking” režiimi ja jätkata
punktist .
● Auto liigub punkti asendisse ilma S-IPA lülitile vajutamata. Seejärel
vajutatakse S-IPA lülitile, kui "R" käik on sisselülitatud.
1
1
2
3
C-HR_HV_OM_Europe_OM10720EE.book Page 504 Thursday, March 3, 2022 7:55 AM

5054-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE
MÄRKUS
●Kui teepind on kaldu, ei saa parkimi skohta korrektselt määrata. Seetõttu
võidakse parkida auto nurga all või kõrvalekaldega. Sel juhul ärge
külgboksi parkimise režiimi kasutage.
● Kui parkimiskoha siseküljel on sein või mõni muu takistus või teie auto
ulatub parkimiskohale, saab parkimiskohata muuta kergelt tee poole.
● Sõltuvalt ümbrusest (nt teised pargitud autod), võidakse auto parkida
nurga all või kõrvalekaldega. Korrigeerige auto asendit manuaalselt.
● Süsteem abistab juhistega teiste autode asukohtade põhjal, sõltumata
sellest, kas parkimiskohal on takistused, mügarad, äärekivid jne.
Kui tekkib kokkupõrkeoht mõne taki stusega, peatage auto piduripedaalile
vajutades ning vajutage süsteemi vä ljalülitamiseks S-IPA lülitile.
● Madalal asuvaid takistusi ei pruugita tuvastada.
Kontrollida ümbruse ohutust ja kui tundub, et auto võib millegagi kokku
põrgata, peatage auto piduripedaalile vajutades.
●Kui teine pargitud auto on kitsas või on
pargitud äärekivile väga lähedale,
juhatab süsteem auto samuti äärekivile
väga lähedale.
Juhul, kui auto võib põrgata vastu
äärekivi või muud takistust või tundub,
et auto rattad kalduvad parkimiskohast
kõrvale, peatage auto piduripedaalile
vajutades ja vajutage seejärel süsteemi
väljalülitamiseks S-IPA lülitile.
C-HR_HV_OM_Europe_OM10720EE.book Page 505 Thursday, March 3, 2022 7:55 AM

5064-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE■
Kokkuvõte
Külgboksist väljasõitmisel valige suund, mis tahate väljuda ja
automaatse roolimise funktsioon abistab teid väljasõitmisel.
Vajutage käigukangi "P"
asendis S-IPA lülitile, valige
külgboksi parkimise režiim ja
kasutage seejärel suuna
valimiseks suunatule hooba.
Automaatne roolimine algab,
kui valite vastavalt juhistele
käigu.
Kui auto jõuab kohalt
võtmiseks sobivasse punkti,
antakse helisignaal ja
märguanne ekraanil.
Sõltuvalt parkimiskoha tingimustest võib edasi- ja tagasisuunas sõidu,
samuti ka automaatne roolimise alus tamispunkti sõltuvalt manöövrite
vajadusest mitu korda korrata alates .
Külgboksist väljasõitmine
C-HR_HV_OM_Europe_OM10720EE.book Page 506 Thursday, March 3, 2022 7:55 AM

5074-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE■
Külgboksist väljumise režiimi kasutamine
Vajutage käiguga "P" S-IPA
lülitit ja jälgige, et
universaalnäidikul lülituks
sisse “Exit Parallel Parking”
aken.
Suunatule hoovaga (
lk 324) saab valida, kas soovite väljuda
paremale või vasakule.
Kui auto sõidusuunas on takistusi, määratleb süsteem, et väljasõitmine
ei ole võimalik ja peatab automaatse roolimise.
Kui käik on vastavalt ekraani juhistele (lk 495) "R" (või "D")
käigule muudetud, antakse helisignaal ja käivitub automaatne
roolimine.
Alates punktist kuvatakse peale suuna valimist “Back up”.
● Automaatsel roolimisel kuvatakse ekraanil automaatse
roolimise aken ja abi taseme indikaator (
lk 495).
● Automaatse roolimise peatamiseks vajutage S-IPA lülitile.
1
2
3
4
C-HR_HV_OM_Europe_OM10720EE.book Page 507 Thursday, March 3, 2022 7:55 AM

5084-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE
Hinnake tagurdamisasendit, asetage käed kergelt roolile,
kontrollige visuaalselt auto ümbrust ja tagurdage aeglaselt,
reguleerides kiirust piduripedaaliga.
●Kui auto kiirus on liiga suur, antakse helisignaal ja automaatne
roolimine peatub. (
lk 495)
Taseme helisignaali ja
peatumisekraani
(
lk 495) kuvamisel peatage
auto.
Lülitage sisse D, S (M20A-FXS mootor) või B (2ZR-FXE mootor).
Hinnake sõiduasendit, asetage käed kergelt roolile, kontrollige
visuaalselt auto ümbrust ja sõitke aeglaselt edasisuunas,
reguleerides kiirust piduripedaaliga.
● Kui esimese katsega väljasõitmisen ei õnnest ja vajalik on mitu
manöövrit, jätkake punktist .
● Kui manööverdamine ei ole vajalik, jätkake punktist ( ).
Taseme helisignaali ja
peatumisekraani
(
lk 495) kuvamisel peatage
auto.
4
5
6
7
8
14
8
C-HR_HV_OM_Europe_OM10720EE.book Page 508 Thursday, March 3, 2022 7:55 AM

5094-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE
Lülitage sisse „R“ käik.
Hinnake tagurdamisasendit, asetage käed kergelt roolile,
kontrollige visuaalselt auto ümbrust ja tagurdage aeglaselt,
reguleerides kiirust piduripedaaliga.
Sõltuvalt parkimiskohast võib punkte kuni olla vajalik korrata.
Taseme helisignaali ja
peatumisekraani
(
lk 495) kuvamisel peatage
auto.
Lülitage sisse D, S (M20A-FXS mootor) või B (2ZR-FXE mootor).
Hinnake sõiduasendit, asetage käed kergelt roolile, kontrollige
visuaalselt auto ümbrust ja sõitke aeglaselt edasisuunas,
reguleerides kiirust piduripedaaliga.
Kui auto on peaaegu kohalt
võtmise kohas, antakse
helisignaal ja automaatne
roolimine lõppeb. Võtke
roolist kõvasti kinni ja sõitke
edasisuunas.
9
10
510
11
12
13
14
C-HR_HV_OM_Europe_OM10720EE.book Page 509 Thursday, March 3, 2022 7:55 AM

5104-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE
■Külgboksist väljasõitmise režiim
●Kui juht tuvastab automaatse roolimise ajal, et paigalt võtmine on võimalik ja
hakkab rooli kasutama, lõppeb automaatne roolimine.
● Kui auto ette ei ole autot pargitud või vahe eesoleva autoga on liiga suur, ei
saa automaatset roolimist kasutada.
● Külgboksist väljumise režiimi kasutamise ei pruugi automaatne roolimine
ümbrusest sõltuvalt võimalik olla.
■ Külgboksist väljumise abi kasutamine
Ärge kasutage külgboksist väljumisel abirežiimi järgimistes olukordades,
kuna see ei pruugi korralikult töötada:
●Sillutamata või väga konarlik tee (nt kruusatee)
● Teel on auto kõrval rööpad
● Tee on auto kõrval kaldu
● Kui teie auto kõrval on üks järgnevatest, võib auto kõrvale kalduda:
• Puud või postid
• Tulehüdrandid
• Kõrge hein, lillepeenrad jne
• Autot ümbritsevad seinad
• Parkimiskohta ootavad autod
• Metallist I-talad
• Väljaulatuvate osadega seinad
• Augud
C-HR_HV_OM_Europe_OM10720EE.book Page 510 Thursday, March 3, 2022 7:55 AM

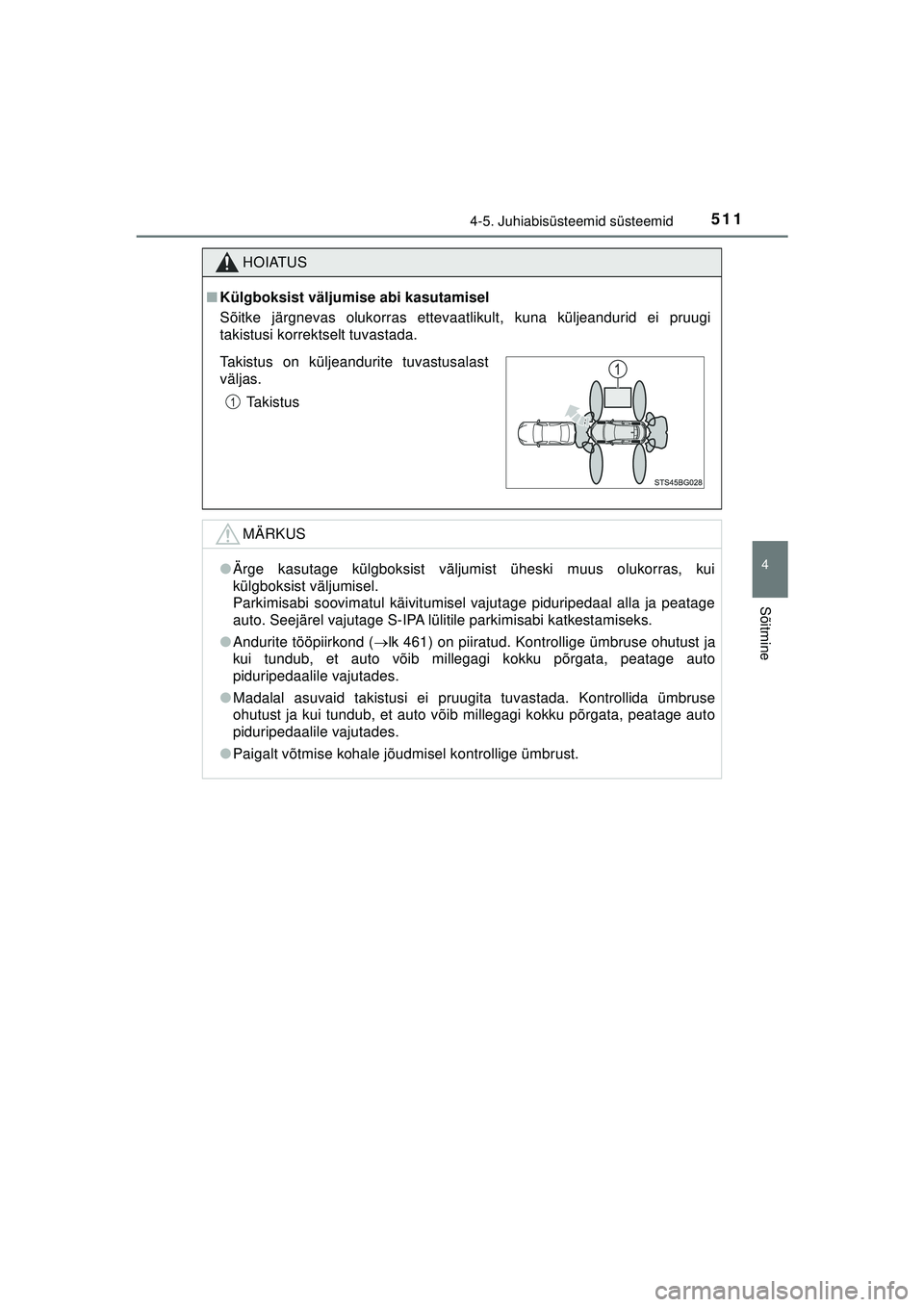

5114-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE
HOIATUS
■Külgboksist väljumise abi kasutamisel
Sõitke järgnevas olukorras ettevaatlikult, kuna küljeandurid ei pruugi
takistusi korrektselt tuvastada.
MÄRKUS
●Ärge kasutage külgboksist väljumist üheski muus olukorras, kui
külgboksist väljumisel.
Parkimisabi soovimatul käivitumisel vajutage piduripedaal alla ja peatage
auto. Seejärel vajutage S-IPA lülitile parkimisabi katkestamiseks.
● Andurite tööpiirkond ( lk 461) on piiratud. Kontrollige ümbruse ohutust ja
kui tundub, et auto võib millegagi kokku põrgata, peatage auto
piduripedaalile vajutades.
● Madalal asuvaid takistusi ei pruug ita tuvastada. Kontrollida ümbruse
ohutust ja kui tundub, et auto võib millegagi kokku põrgata, peatage auto
piduripedaalile vajutades.
● Paigalt võtmise kohale jõudmisel kontrollige ümbrust.
Takistus on küljeandurite tuvastusalast
väljas.
Takistus
