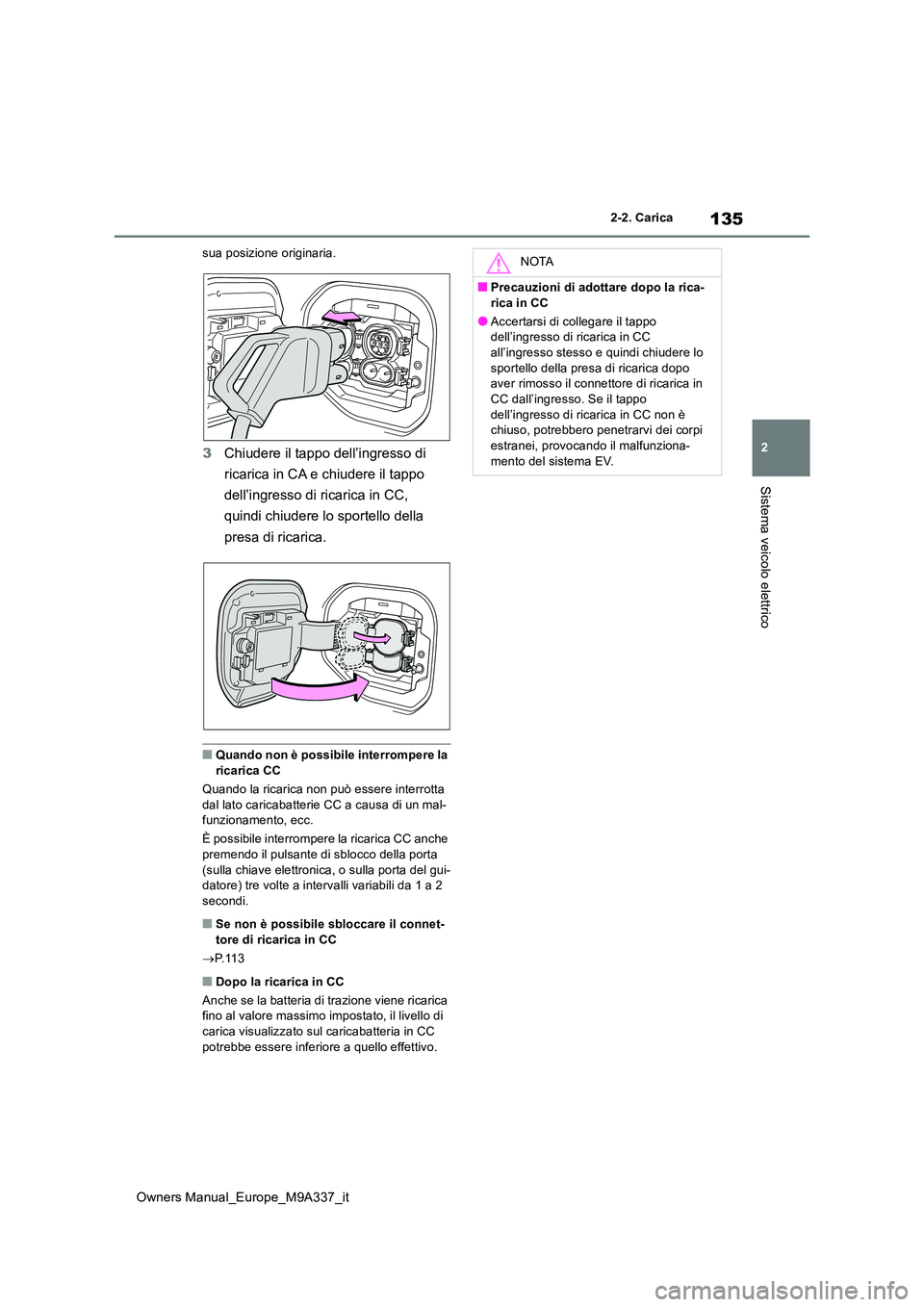

135
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
sua posizione originaria.
3Chiudere il tappo dell’ingresso di
ricarica in CA e chiudere il tappo
dell’ingresso di ricarica in CC,
quindi chiudere lo sportello della
presa di ricarica.
■Quando non è possibile interrompere la ricarica CC
Quando la ricarica non può essere interrotta
dal lato caricabatterie CC a causa di un mal- funzionamento, ecc.
È possibile interrompere la ricarica CC anche premendo il pulsante di sblocco della porta
(sulla chiave elettronica, o sulla porta del gui- datore) tre volte a intervalli variabili da 1 a 2 secondi.
■Se non è possibile sbloccare il connet-
tore di ricarica in CC
 P. 1 1 3
■Dopo la ricarica in CC
Anche se la batteria di trazione viene ricarica fino al valore massimo impostato, il livello di carica visualizzato sul caricabatteria in CC
potrebbe essere inferiore a quello effettivo.
NOTA
■Precauzioni di adottare dopo la rica-
rica in CC
●Accertarsi di collegare il tappo dell’ingresso di ricarica in CC all’ingresso stesso e quindi chiudere lo
sportello della presa di ricarica dopo aver rimosso il connettore di ricarica in CC dall’ingresso. Se il tappo
dell’ingresso di ricarica in CC non è chiuso, potrebbero penetrarvi dei corpi estranei, provocando il malfunziona-
mento del sistema EV.

136
Owners Manual_Europe_M9A337_it
2-2. Carica
■Impostazioni del calendario
La programmazione della ricarica viene ese- guita in base alla data e all’ora mostrate sul display multifunzione. Fare riferimento al
“Display delle impostazioni” ( P.182)
Se la schermata di verifica delle impostazioni del calendario viene visualizzata quando è stato fatto un tentativo di registrare una pro-
grammazione di ricarica, verificare che sia impostata la data corretta. Se è scorretta, accertarsi di correggerla.
Se le informazioni del calendario sono sba-
gliate, la funzione di programmazione della ricarica non funzionerà in modo normale.
Per registrare la programmazione della
ricarica, è possibile modificare le
seguenti impostazioni.
■Selezione della modalità di rica-
rica
Una delle due modalità di ricarica
seguenti può essere selezionata.
“Avvia”
Avvia la ricarica all’orario impostato* e
termina la ricarica una volta completata.
“Avvio-Arresto”
La ricarica CA viene eseguita in base
all’orario di inizio e all’orario di fine
impostati.*
*: Potrebbe verificarsi un leggero errore
nella tempistica quando la ricarica inizia a
causa dello stato della batteria di trazione.
■Impostazione ripetuta
La programmazione di ricarica perio-
dica può essere impostata selezio-
nando il giorno della settimana
desiderato. Selezionare uno o più giorni
della settimana per eseguire la pro-
grammazione di ricarica.
■Attivando o disattivando “Rica-
rica ora”
Per iniziare la ricarica senza modificare
l’impostazione della programmazione
della ricarica, attivare “Ricarica ora” per
cancellare temporaneamente la pro-
grammazione della ricarica e consen-
tire la ricarica dopo avere collegato il
connettore di ricarica CA.*
*: Se il connettore di ricarica è stato rimosso
durante la ricarica mentre la programma-
zione della ricarica è registrata e “Ricarica
ora” è attivato, “Ricarica ora” si disattiva.
■“Evento successivo”
Tra le programmazioni della ricarica
registrate, la programmazione della
ricarica più vicina dopo l’orario corrente
è chiamata la “Evento successivo”.
Per la programmazione della ricarica, la
ricarica CA sarà eseguita in base al
Prossimo evento.
La programmazione della ricarica può
essere registrata sul display multifun-
zione o multimediale.
 Funzionamento del display multifun-
zione: P. 1 3 8
 Funzionamento del display multime-
diale: P.142
Utilizzo della funzione di
programmazione della rica-
rica
La ricarica CA può essere ese-
guita all’orario desiderato regi-
strando la programmazione della
ricarica.
Impostazione della funzione di
programmazione della ricarica
Registrazione della program-
mazione della ricarica

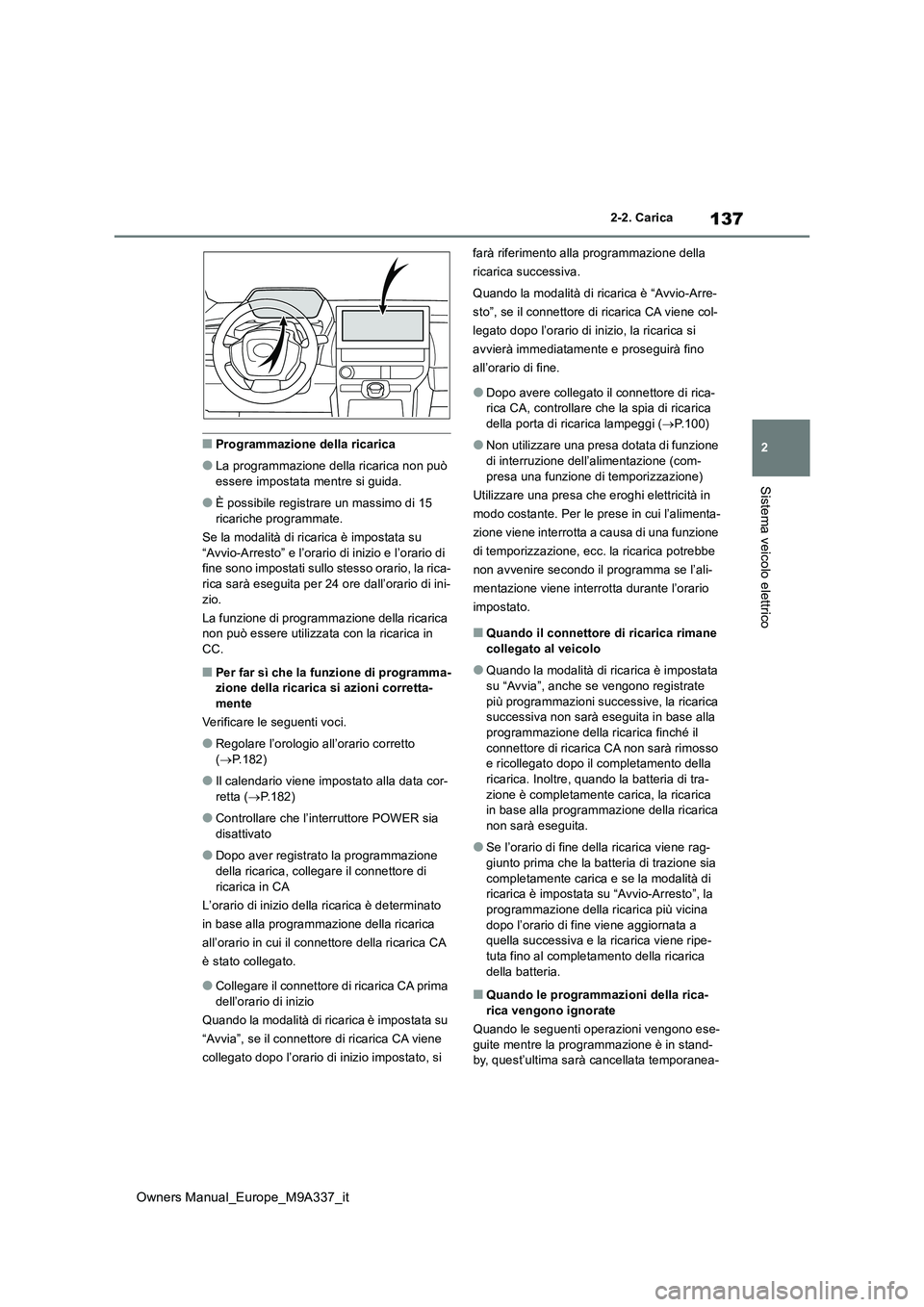

137
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
■Programmazione della ricarica
●La programmazione della ricarica non può
essere impostata mentre si guida.
●È possibile registrare un massimo di 15
ricariche programmate.
Se la modalità di ricarica è impostata su “Avvio-Arresto” e l’orario di inizio e l’orario di fine sono impostati sullo stesso orario, la rica-
rica sarà eseguita per 24 ore dall’orario di ini- zio.
La funzione di programmazione della ricarica non può essere utilizzata con la ricarica in
CC.
■Per far sì che la funzione di programma- zione della ricarica si azioni corretta-mente
Verificare le seguenti voci.
●Regolare l’orologio all’orario corretto ( P.182)
●Il calendario viene impostato alla data cor- retta ( P.182)
●Controllare che l’interruttore POWER sia disattivato
●Dopo aver registrato la programmazione della ricarica, collegare il connettore di
ricarica in CA
L’orario di inizio della ricarica è determinato
in base alla programmazione della ricarica
all’orario in cui il connettore della ricarica CA
è stato collegato.
●Collegare il connettore di ricarica CA prima dell’orario di inizio
Quando la modalità di ricarica è impostata su
“Avvia”, se il connettore di ricarica CA viene
collegato dopo l’orario di inizio impostato, si
farà riferimento alla programmazione della
ricarica successiva.
Quando la modalità di ricarica è “Avvio-Arre-
sto”, se il connettore di ricarica CA viene col-
legato dopo l’orario di inizio, la ricarica si
avvierà immediatamente e proseguirà fino
all’orario di fine.
●Dopo avere collegato il connettore di rica- rica CA, controllare che la spia di ricarica della porta di ricarica lampeggi ( P.100)
●Non utilizzare una presa dotata di funzione di interruzione dell’alimentazione (com-
presa una funzione di temporizzazione)
Utilizzare una presa che eroghi elettricità in
modo costante. Per le prese in cui l’alimenta-
zione viene interrotta a causa di una funzione
di temporizzazione, ecc. la ricarica potrebbe
non avvenire secondo il programma se l’ali-
mentazione viene interrotta durante l’orario
impostato.
■Quando il connettore di ricarica rimane
collegato al veicolo
●Quando la modalità di ricarica è impostata
su “Avvia”, anche se vengono registrate più programmazioni successive, la ricarica successiva non sarà eseguita in base alla
programmazione della ricarica finché il connettore di ricarica CA non sarà rimosso e ricollegato dopo il completamento della
ricarica. Inoltre, quando la batteria di tra- zione è completamente carica, la ricarica in base alla program mazione della ricarica
non sarà eseguita.
●Se l’orario di fine della ricarica viene rag-
giunto prima che la batteria di trazione sia completamente carica e se la modalità di ricarica è impostata su “Avvio-Arresto”, la
programmazione della ricarica più vicina dopo l’orario di fine viene aggiornata a quella successiva e la ricarica viene ripe-
tuta fino al completamento della ricarica della batteria.
■Quando le programmazioni della rica-rica vengono ignorate
Quando le seguenti operazioni vengono ese-
guite mentre la programmazione è in stand- by, quest’ultima sarà cancellata temporanea-

138
Owners Manual_Europe_M9A337_it
2-2. Carica
mente e la ricarica sarà avviata.
●Quando l’impianto di condizionamento aria
con telecomando ( P.439) viene azionato
●Quando si attiva “My Room Mode”
( P.147)
●Quando si attiva “Ricarica ora” (P.141,
146)
●Quando viene eseguita un’operazione che
annulla temporaneamente la ricarica usando la programmazione della ricarica ( P.125)
■Riscaldatore batteria (P.116)/“Raffred-
damento batteria” ( P. 1 1 7 )
A seconda della temperatura della batteria di trazione, il riscaldatore o il refrigeratore della batteria di trazione potrebbe attivarsi e la spia
di ricarica potrebbe accendersi mentre si aspetta la programmazione della ricarica.
Quando si aziona la programmazione
della ricarica, utilizzare gli interruttori di
comando.
Interruttori di comando ( P.180)
Display multifunzione
■Registrazione della programma-
zione della ricarica
1 Premere o degli interruttori
di comando per selezionare .
2 Premere o degli interruttori
di comando per selezionare “Impo-
stazioni veicolo”, e poi premere e
tenere premuto .
3 Premere o degli interruttori
di comando per selezionare
“Impost. ricarica”, e poi premere
.
Sarà visualizzata la schermata “Impost. rica- rica”.
4 Premere o degli interruttori
di comando per selezionare “Pro-
gram.ricarica”, e poi premere .
Sarà visualizzata la schermata “Pro- gram.ricarica”.
5 Premere o degli interruttori
di comando per selezionare “Eventi
programm.”, e poi premere .
Sarà visualizzata la schermata “Eventi pro-
gramm.”.
6 Premere o degli interruttori
di comando per selezionare
“aggiungi”, e poi premere .
Operazioni di impostazione sul
display multifunzione

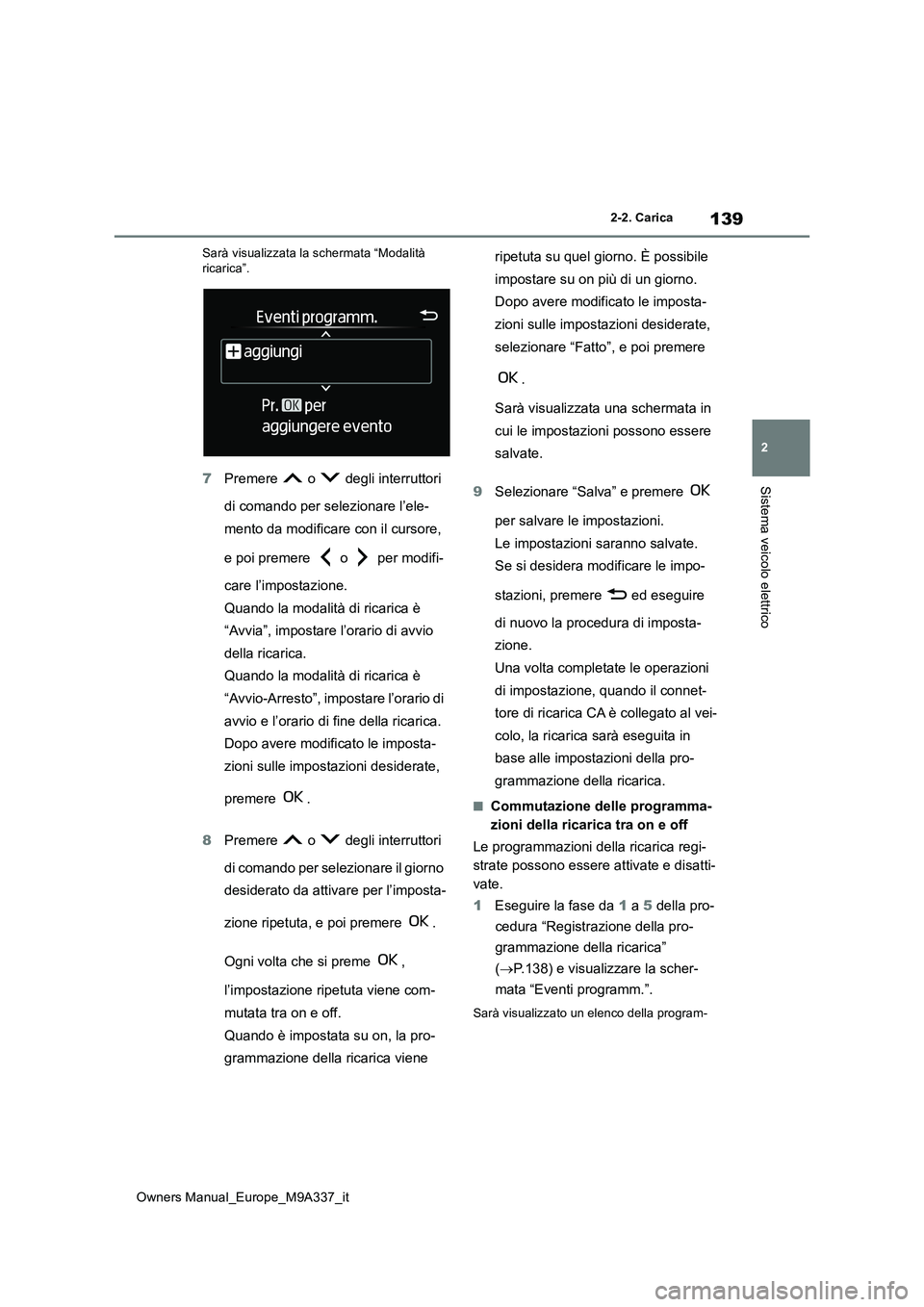

139
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
Sarà visualizzata la schermata “Modalità ricarica”.
7 Premere o degli interruttori
di comando per selezionare l’ele-
mento da modificare con il cursore,
e poi premere o per modifi-
care l’impostazione.
Quando la modalità di ricarica è
“Avvia”, impostare l’orario di avvio
della ricarica.
Quando la modalità di ricarica è
“Avvio-Arresto”, impostare l’orario di
avvio e l’orario di fine della ricarica.
Dopo avere modificato le imposta-
zioni sulle impostazioni desiderate,
premere .
8 Premere o degli interruttori
di comando per selezionare il giorno
desiderato da attivare per l’imposta-
zione ripetuta, e poi premere .
Ogni volta che si preme ,
l’impostazione ripetuta viene com-
mutata tra on e off.
Quando è impostata su on, la pro-
grammazione della ricarica viene
ripetuta su quel giorno. È possibile
impostare su on più di un giorno.
Dopo avere modificato le imposta-
zioni sulle impostazioni desiderate,
selezionare “Fatto”, e poi premere
.
Sarà visualizzata una schermata in
cui le impostazioni possono essere
salvate.
9 Selezionare “Salva” e premere
per salvare le impostazioni.
Le impostazioni saranno salvate.
Se si desidera modificare le impo-
stazioni, premere ed eseguire
di nuovo la procedura di imposta-
zione.
Una volta completate le operazioni
di impostazione, quando il connet-
tore di ricarica CA è collegato al vei-
colo, la ricarica sarà eseguita in
base alle impostazioni della pro-
grammazione della ricarica.
■Commutazione delle programma-
zioni della ricarica tra on e off
Le programmazioni della ricarica regi-
strate possono essere attivate e disatti-
vate.
1 Eseguire la fase da 1 a 5 della pro-
cedura “Registrazione della pro-
grammazione della ricarica”
( P.138) e visualizzare la scher-
mata “Eventi programm.”.
Sarà visualizzato un elenco della program-

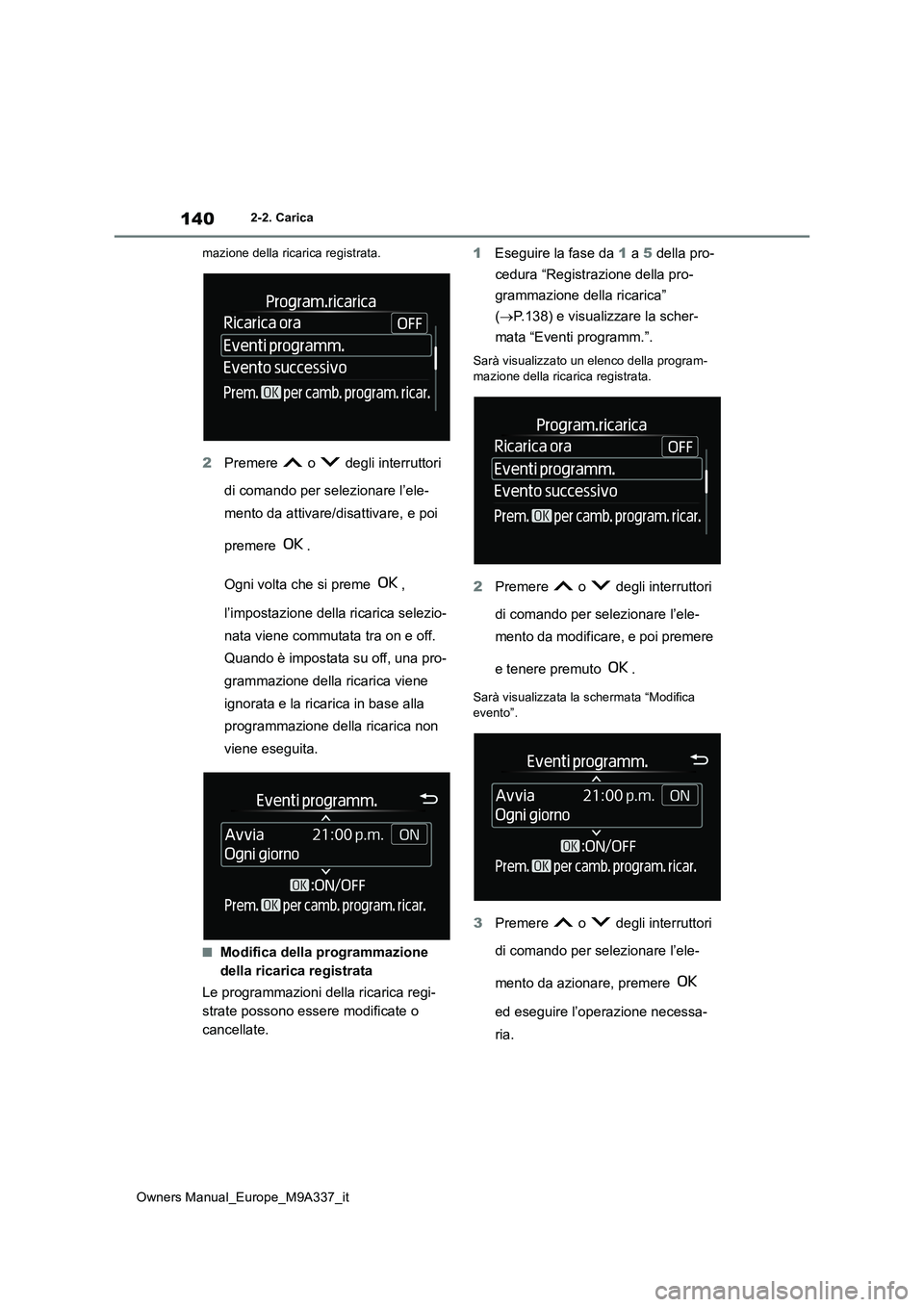

140
Owners Manual_Europe_M9A337_it
2-2. Carica
mazione della ricarica registrata.
2 Premere o degli interruttori
di comando per selezionare l’ele-
mento da attivare/disattivare, e poi
premere .
Ogni volta che si preme ,
l’impostazione della ricarica selezio-
nata viene commutata tra on e off.
Quando è impostata su off, una pro-
grammazione della ricarica viene
ignorata e la ricarica in base alla
programmazione della ricarica non
viene eseguita.
■Modifica della programmazione
della ricarica registrata
Le programmazioni della ricarica regi-
strate possono essere modificate o
cancellate.
1 Eseguire la fase da 1 a 5 della pro-
cedura “Registrazione della pro-
grammazione della ricarica”
( P.138) e visualizzare la scher-
mata “Eventi programm.”.
Sarà visualizzato un elenco della program- mazione della ricarica registrata.
2 Premere o degli interruttori
di comando per selezionare l’ele-
mento da modificare, e poi premere
e tenere premuto .
Sarà visualizzata la schermata “Modifica evento”.
3 Premere o degli interruttori
di comando per selezionare l’ele-
mento da azionare, premere
ed eseguire l’operazione necessa-
ria.

141
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
“Modifica”
Modificare le impostazioni desiderate come
descritto iniziando dalla fase 7 della proce-
dura “Registrazione della programmazione
della ricarica”. ( P.138)
Premere per tornare alla schermata
precedente.
 “Elimina”
Sarà visualizzata una schermata di con-
ferma della cancellazione.
Premere o degli interruttori di
comando per selezionare “Sì”, e poi premere
per cancellare la programmazione
della ricarica selezionata.
Per annullare la cancellazione, selezionare
“No” e poi premere “ ”.
Premere per tornare alla schermata
precedente.
■Impostare “Ricarica ora” su ON
L’impostazione “Ricarica ora” può
essere modificata mediante una delle
due procedure seguenti.
Operazione sulla schermata “Pro-
gram.ricarica”
1 Eseguire la fase da 1 a 4 della pro-
cedura “Registrazione della pro-
grammazione della ricarica”
( P.138) e visualizzare la scher-
mata “Program.ricarica”.
2 Premere o degli interruttori
di comando per selezionare “Rica-
rica ora”, e poi premere .
Ogni volta che si preme il pulsante
, “Ricarica ora” viene commutato
tra on e off.
Operazione sulla schermata “Chiu-
sura display”*
*: Se “Chiusura display” non è impostato su
“Program.ricarica” nella schermata
del display multifunzione, il “Chiusura
display” non viene visualizzato. In questo
caso, verificare le impostazioni sul display
multifunzione.
1 Spegnere l’interruttore POWER.
Viene visualizzata la schermata
“Chiusura display” sul display multi-
funzione.
(Se la porta viene aperta mentre si
aspetta la programmazione della
ricarica, sarà visualizzata la stessa
schermata.)
2 Premere “ ” per impostare “Rica-
rica ora” su on.
Dopo aver completato le operazioni di
configurazione, l’avvio si avvierà
quando il connettore di ricarica in CA
sarà collegato.
■Visualizzazione di “Evento suc-
cessivo”
1 Eseguire la fase da 1 a 4 della pro-
cedura “Registrazione della pro-
grammazione della ricarica”
( P.138) e visualizzare la scher-
mata “Program.ricarica”.
2 Premere o degli interruttori
di comando per selezionare “Evento
successivo”, e poi premere .

142
Owners Manual_Europe_M9A337_it
2-2. Carica
Sarà visualizzata la schermata “Evento suc- cessivo”.
■Quando le operazioni di impostazione della programmazione della ricarica
vengono annullate
Quando il veicolo si trova nelle seguenti con- dizioni, le operazioni di impostazione della programmazione della ricarica vengono
annullate.
●L’interruttore POWER viene azionato
prima che le imposta zioni siano confer- mate
●Il veicolo inizia a muoversi
●Viene mostrato un display con una priorità
più alta di quella dell’impostazione della programmazione di ricarica
Per i dettagli su come azionare la
schermata dell’impianto audio, fare rife-
rimento a “Manuale utente sistema mul-
timediale”.
Le operazioni di impostazione relative
alla programmazione della ricarica ven-
gono eseguite sulla schermata “Orario
di ricarica”.
■Visualizzazione della schermata
“Orario di ricarica”
1 Attivare l’interruttore POWER e
visualizzare la schermata del menu.
Non è possibile controllare le impostazioni Programmazione della ricarica in modalità
Accessory.
“ACCENSIONE”
2 Selezionare e “Orario di rica-
rica”, in quell’ordine. Sarà visualiz-
zata la schermata “Orario di
ricarica”.NOTA
■Quando si esegue l’operazione di
impostazione
Quando si esegue l’operazione di imposta- zione mentre il sistema EV viene arre-stato, prestare attenzione che la batteria a
12 volt non si scarichi.
Operazioni di impostazione sul
display multimediale
