2022 TOYOTA BZ4X Manuale duso (in Italian)

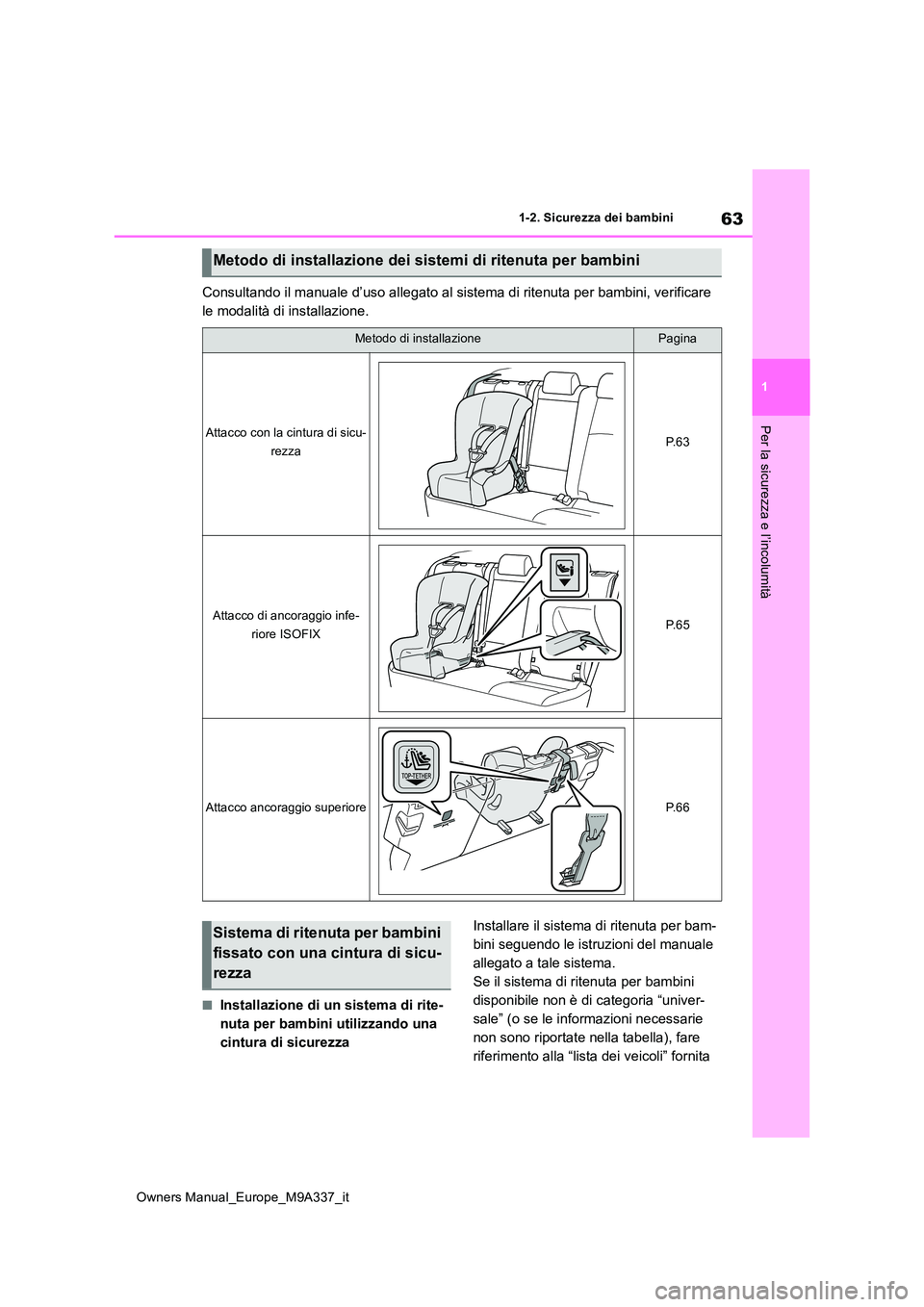

63
1
Owners Manual_Europe_M9A337_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
Consultando il manuale d’uso allegato al sistema di ritenuta per bambini, verificare
le modalità di installazione.
■Installazione di un sistema di rite-
nuta per bambini utilizzando una
cintura di sicurezza
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
allegato a tale sistema.
Se il sistema di ritenuta per bambini
disponibile non è di categoria “univer-
sale” (o se le informazioni necessarie
non sono riportate nella tabella), fare
riferimento alla “lista dei veicoli” fornita
Metodo di installazione dei sistemi di ritenuta per bambini
Metodo di installazionePagina
Attacco con la cintura di sicu-
rezzaP. 6 3
Attacco di ancoraggio infe-
riore ISOFIXP. 6 5
Attacco ancoraggio superioreP. 6 6
Sistema di ritenuta per bambini
fissato con una cintura di sicu-
rezza

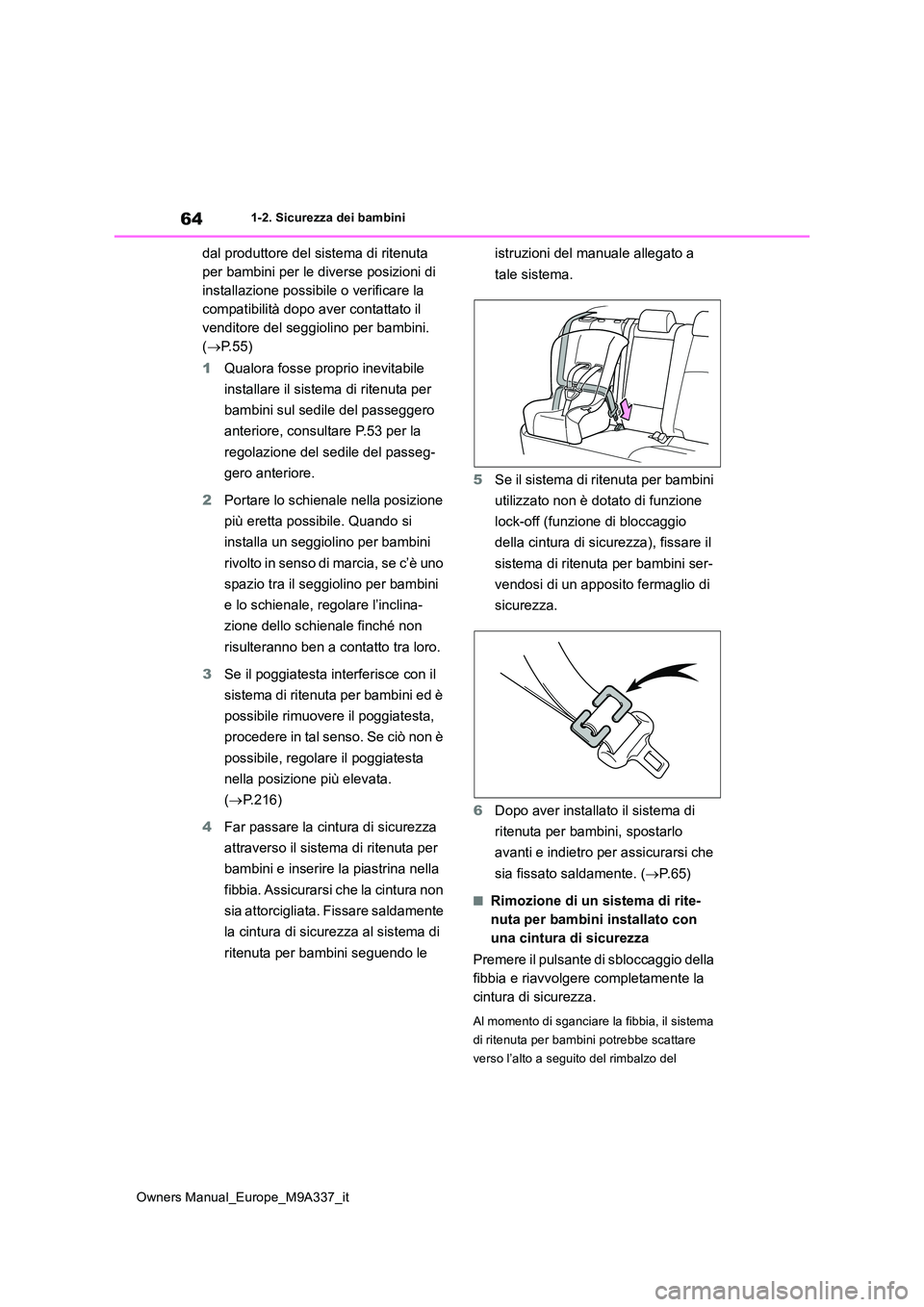

64
Owners Manual_Europe_M9A337_it
1-2. Sicurezza dei bambini
dal produttore del sistema di ritenuta
per bambini per le diverse posizioni di
installazione possibile o verificare la
compatibilità dopo aver contattato il
venditore del seggiolino per bambini.
( P.55)
1 Qualora fosse proprio inevitabile
installare il sistema di ritenuta per
bambini sul sedile del passeggero
anteriore, consultare P.53 per la
regolazione del sedile del passeg-
gero anteriore.
2 Portare lo schienale nella posizione
più eretta possibile. Quando si
installa un seggiolino per bambini
rivolto in senso di marcia, se c’è uno
spazio tra il seggiolino per bambini
e lo schienale, regolare l’inclina-
zione dello schienale finché non
risulteranno ben a contatto tra loro.
3 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini ed è
possibile rimuovere il poggiatesta,
procedere in tal senso. Se ciò non è
possibile, regolare il poggiatesta
nella posizione più elevata.
( P.216)
4 Far passare la cintura di sicurezza
attraverso il sistema di ritenuta per
bambini e inserire la piastrina nella
fibbia. Assicurarsi che la cintura non
sia attorcigliata. Fissare saldamente
la cintura di sicurezza al sistema di
ritenuta per bambini seguendo le
istruzioni del manuale allegato a
tale sistema.
5 Se il sistema di ritenuta per bambini
utilizzato non è dotato di funzione
lock-off (funzione di bloccaggio
della cintura di sicurezza), fissare il
sistema di ritenuta per bambini ser-
vendosi di un apposito fermaglio di
sicurezza.
6 Dopo aver installato il sistema di
ritenuta per bambini, spostarlo
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P.65)
■Rimozione di un sistema di rite-
nuta per bambini installato con
una cintura di sicurezza
Premere il pulsante di sbloccaggio della
fibbia e riavvolgere completamente la
cintura di sicurezza.
Al momento di sganciare la fibbia, il sistema
di ritenuta per bambini potrebbe scattare
verso l’alto a seguito del rimbalzo del

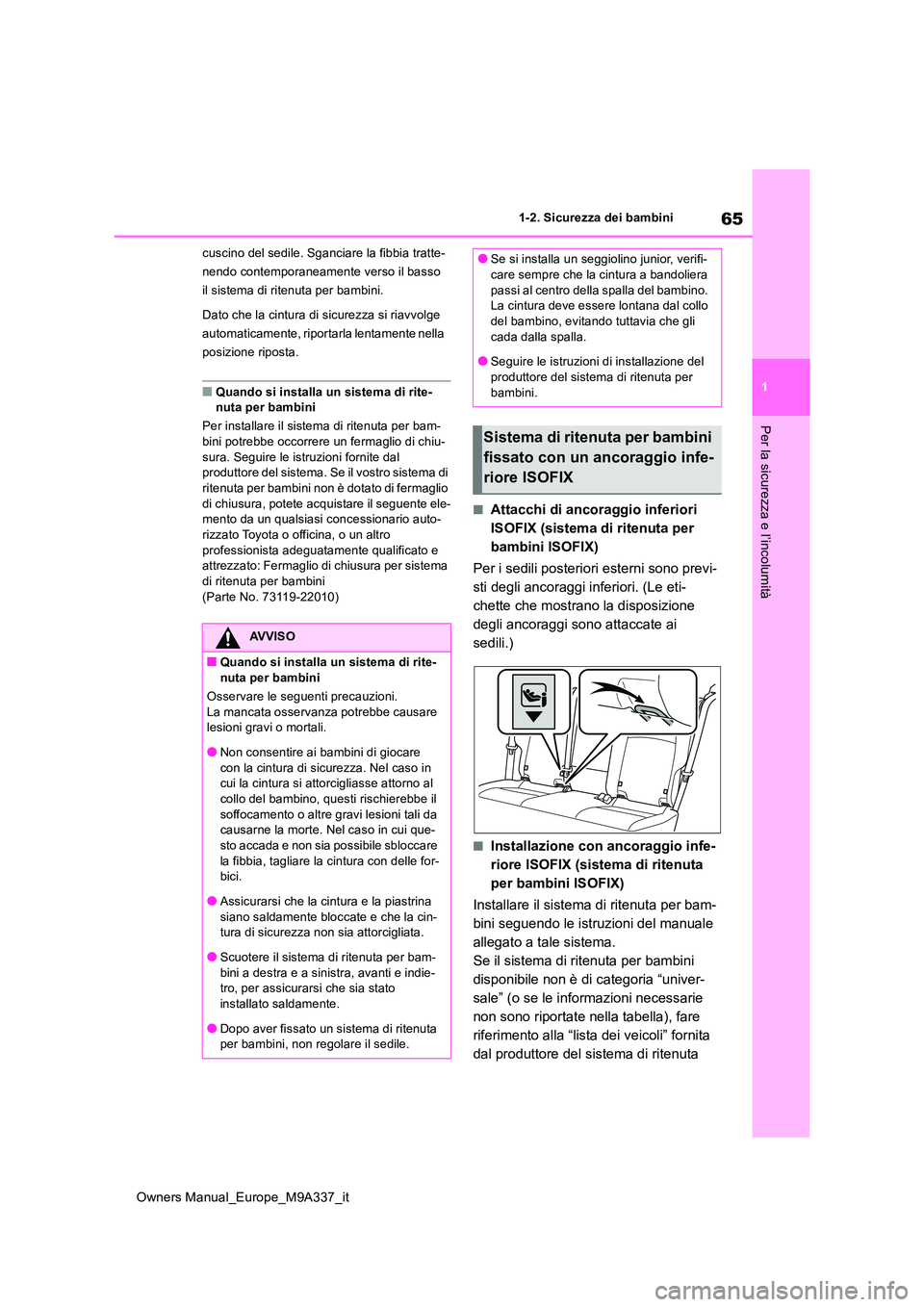

65
1
Owners Manual_Europe_M9A337_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
cuscino del sedile. Sganciare la fibbia tratte-
nendo contemporaneamente verso il basso
il sistema di ritenuta per bambini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, riportarla lentamente nella
posizione riposta.
■Quando si installa un sistema di rite- nuta per bambini
Per installare il sistema di ritenuta per bam- bini potrebbe occorrere un fermaglio di chiu-
sura. Seguire le istruzioni fornite dal produttore del sistema. Se il vostro sistema di ritenuta per bambini non è dotato di fermaglio
di chiusura, potete acquistare il seguente ele- mento da un qualsiasi concessionario auto-rizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato: Fermaglio di chiusura per sistema di ritenuta per bambini
(Parte No. 73119-22010)
■Attacchi di ancoraggio inferiori
ISOFIX (sistema di ritenuta per
bambini ISOFIX)
Per i sedili posteriori esterni sono previ-
sti degli ancoraggi inferiori. (Le eti-
chette che mostrano la disposizione
degli ancoraggi sono attaccate ai
sedili.)
■Installazione con ancoraggio infe-
riore ISOFIX (sistema di ritenuta
per bambini ISOFIX)
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
allegato a tale sistema.
Se il sistema di ritenuta per bambini
disponibile non è di categoria “univer-
sale” (o se le informazioni necessarie
non sono riportate nella tabella), fare
riferimento alla “lista dei veicoli” fornita
dal produttore del sistema di ritenuta
AVVISO
■Quando si installa un sistema di rite- nuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Non consentire ai bambini di giocare
con la cintura di sicurezza. Nel caso in cui la cintura si attorcigliasse attorno al collo del bambino, questi rischierebbe il
soffocamento o altre gravi lesioni tali da causarne la morte. Nel caso in cui que-sto accada e non sia possibile sbloccare
la fibbia, tagliare la cintura con delle for- bici.
●Assicurarsi che la cintura e la piastrina
siano saldamente bloccate e che la cin- tura di sicurezza non sia attorcigliata.
●Scuotere il sistema di ritenuta per bam-
bini a destra e a sinistra, avanti e indie- tro, per assicurarsi che sia stato installato saldamente.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
●Se si installa un seggiolino junior, verifi-care sempre che la cintura a bandoliera
passi al centro della spalla del bambino. La cintura deve essere lontana dal collo del bambino, evitando tuttavia che gli
cada dalla spalla.
●Seguire le istruzioni di installazione del produttore del sistema di ritenuta per
bambini.
Sistema di ritenuta per bambini
fissato con un ancoraggio infe-
riore ISOFIX

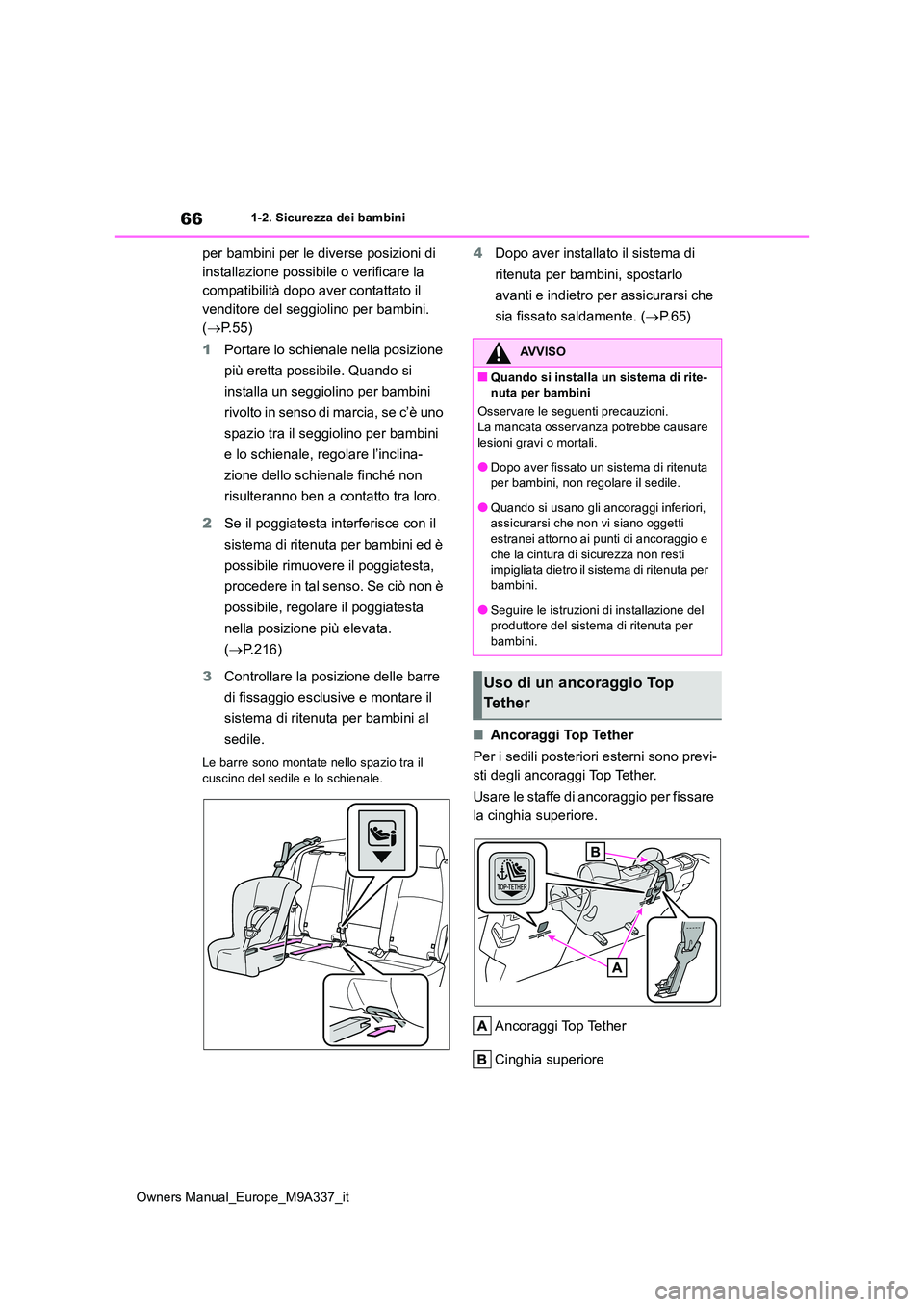

66
Owners Manual_Europe_M9A337_it
1-2. Sicurezza dei bambini
per bambini per le diverse posizioni di
installazione possibile o verificare la
compatibilità dopo aver contattato il
venditore del seggiolino per bambini.
( P.55)
1 Portare lo schienale nella posizione
più eretta possibile. Quando si
installa un seggiolino per bambini
rivolto in senso di marcia, se c’è uno
spazio tra il seggiolino per bambini
e lo schienale, regolare l’inclina-
zione dello schienale finché non
risulteranno ben a contatto tra loro.
2 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini ed è
possibile rimuovere il poggiatesta,
procedere in tal senso. Se ciò non è
possibile, regolare il poggiatesta
nella posizione più elevata.
( P.216)
3 Controllare la posizione delle barre
di fissaggio esclusive e montare il
sistema di ritenuta per bambini al
sedile.
Le barre sono montate nello spazio tra il
cuscino del sedile e lo schienale.
4 Dopo aver installato il sistema di
ritenuta per bambini, spostarlo
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P.65)
■Ancoraggi Top Tether
Per i sedili posteriori esterni sono previ-
sti degli ancoraggi Top Tether.
Usare le staffe di ancoraggio per fissare
la cinghia superiore.
Ancoraggi Top Tether
Cinghia superiore
AVVISO
■Quando si installa un sistema di rite- nuta per bambini
Osservare le seguenti precauzioni. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
●Quando si usano gli ancoraggi inferiori, assicurarsi che non vi siano oggetti estranei attorno ai punti di ancoraggio e
che la cintura di sicurezza non resti impigliata dietro il sistema di ritenuta per bambini.
●Seguire le istruzioni di installazione del produttore del sistema di ritenuta per bambini.
Uso di un ancoraggio Top
Te t h e r

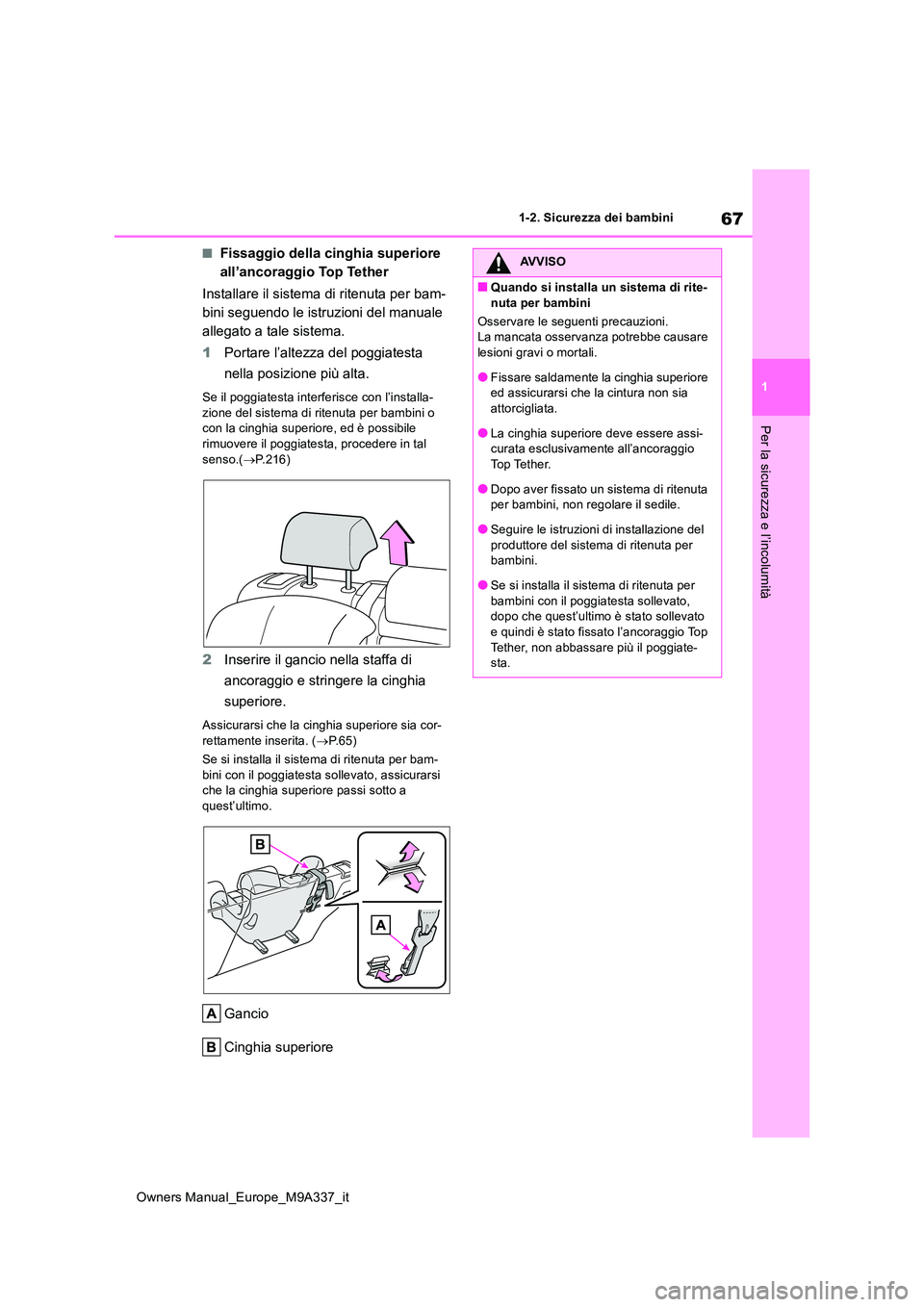

67
1
Owners Manual_Europe_M9A337_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
■Fissaggio della cinghia superiore
all’ancoraggio Top Tether
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
allegato a tale sistema.
1 Portare l’altezza del poggiatesta
nella posizione più alta.
Se il poggiatesta interferisce con l’installa- zione del sistema di ritenuta per bambini o con la cinghia superiore, ed è possibile
rimuovere il poggiatesta, procedere in tal senso.( P.216)
2Inserire il gancio nella staffa di
ancoraggio e stringere la cinghia
superiore.
Assicurarsi che la cinghia superiore sia cor- rettamente inserita. ( P. 6 5 )
Se si installa il sistema di ritenuta per bam-
bini con il poggiatesta sollevato, assicurarsi che la cinghia superiore passi sotto a quest’ultimo.
Gancio
Cinghia superiore
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Osservare le seguenti precauzioni. La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Fissare saldamente la cinghia superiore ed assicurarsi che la cintura non sia attorcigliata.
●La cinghia superiore deve essere assi-curata esclusivamente all’ancoraggio Top Tether.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per bambini.
●Se si installa il sistema di ritenuta per
bambini con il poggiatesta sollevato, dopo che quest’ultimo è stato sollevato e quindi è stato fissato l’ancoraggio Top
Tether, non abbassare più il poggiate- sta.

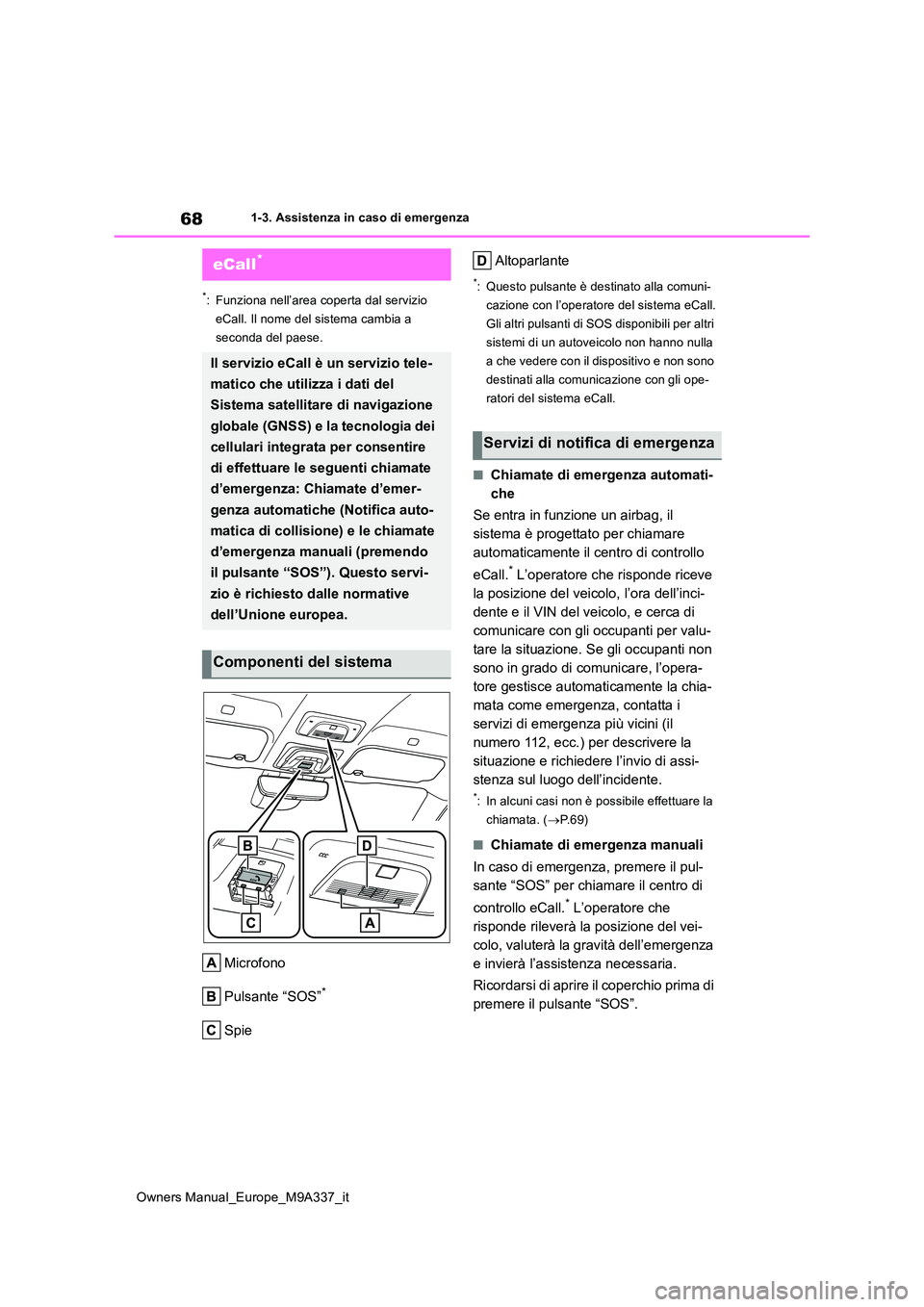

68
Owners Manual_Europe_M9A337_it
1-3. Assistenza in caso di emergenza
1-3.Assistenz a in cas o d i emergenz a
*: Funziona nell’area coperta dal servizio
eCall. Il nome del sistema cambia a
seconda del paese.
Microfono
Pulsante “SOS”*
Spie
Altoparlante
*: Questo pulsante è destinato alla comuni-
cazione con l’operatore del sistema eCall.
Gli altri pulsanti di SOS disponibili per altri
sistemi di un autoveicolo non hanno nulla
a che vedere con il dispositivo e non sono
destinati alla comunicazione con gli ope-
ratori del sistema eCall.
■Chiamate di emergenza automati-
che
Se entra in funzione un airbag, il
sistema è progettato per chiamare
automaticamente il centro di controllo
eCall.* L’operatore che risponde riceve
la posizione del veicolo, l’ora dell’inci-
dente e il VIN del veicolo, e cerca di
comunicare con gli occupanti per valu-
tare la situazione. Se gli occupanti non
sono in grado di comunicare, l’opera-
tore gestisce automaticamente la chia-
mata come emergenza, contatta i
servizi di emergenza più vicini (il
numero 112, ecc.) per descrivere la
situazione e richiedere l’invio di assi-
stenza sul luogo dell’incidente.
*: In alcuni casi non è possibile effettuare la
chiamata. ( P. 6 9 )
■Chiamate di emergenza manuali
In caso di emergenza, premere il pul-
sante “SOS” per chiamare il centro di
controllo eCall.* L’operatore che
risponde rileverà la posizione del vei-
colo, valuterà la gravità dell’emergenza
e invierà l’assistenza necessaria.
Ricordarsi di aprire il coperchio prima di
premere il pulsante “SOS”.
eCall*
Il servizio eCall è un servizio tele-
matico che utilizza i dati del
Sistema satellitare di navigazione
globale (GNSS) e la tecnologia dei
cellulari integrata per consentire
di effettuare le seguenti chiamate
d’emergenza: Chiamate d’emer-
genza automatiche (Notifica auto-
matica di collisione) e le chiamate
d’emergenza manuali (premendo
il pulsante “SOS”). Questo servi-
zio è richiesto dalle normative
dell’Unione europea.
Componenti del sistema
Servizi di notifica di emergenza

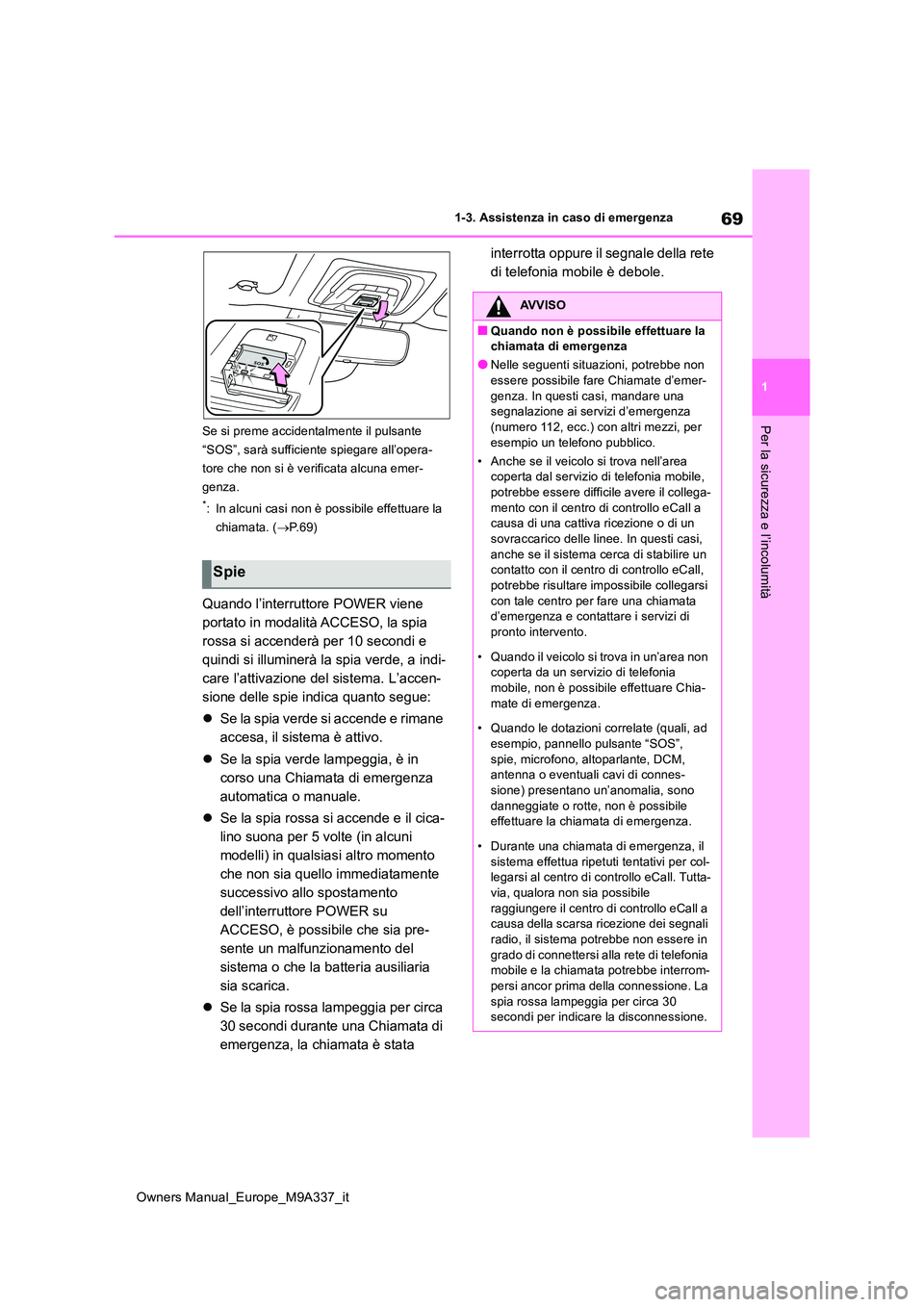

69
1
Owners Manual_Europe_M9A337_it
1-3. Assistenza in caso di emergenza
Per la sicurezza e l’incolumitàSe si preme accidentalmente il pulsante
“SOS”, sarà sufficiente spiegare all’opera-
tore che non si è verificata alcuna emer-
genza.
*: In alcuni casi non è possibile effettuare la
chiamata. ( P.69)
Quando l’interruttore POWER viene
portato in modalità ACCESO, la spia
rossa si accenderà per 10 secondi e
quindi si illuminerà la spia verde, a indi-
care l’attivazione del sistema. L’accen-
sione delle spie indica quanto segue:
 Se la spia verde si accende e rimane
accesa, il sistema è attivo.
 Se la spia verde lampeggia, è in
corso una Chiamata di emergenza
automatica o manuale.
 Se la spia rossa si accende e il cica-
lino suona per 5 volte (in alcuni
modelli) in qualsiasi altro momento
che non sia quello immediatamente
successivo allo spostamento
dell’interruttore POWER su
ACCESO, è possibile che sia pre-
sente un malfunzionamento del
sistema o che la batteria ausiliaria
sia scarica.
 Se la spia rossa lampeggia per circa
30 secondi durante una Chiamata di
emergenza, la chiamata è stata
interrotta oppure il segnale della rete
di telefonia mobile è debole.
Spie
AVVISO
■Quando non è possibile effettuare la chiamata di emergenza
●Nelle seguenti situazioni, potrebbe non essere possibile fare Chiamate d’emer-
genza. In questi casi, mandare una segnalazione ai servizi d’emergenza (numero 112, ecc.) con altri mezzi, per
esempio un telefono pubblico.
• Anche se il veicolo si trova nell’area coperta dal servizio di telefonia mobile, potrebbe essere difficile avere il collega-
mento con il centro di controllo eCall a causa di una cattiva ricezione o di un sovraccarico delle linee. In questi casi,
anche se il sistema cerca di stabilire un contatto con il centro di controllo eCall, potrebbe risultare impossibile collegarsi
con tale centro per fare una chiamata d’emergenza e contattare i servizi di pronto intervento.
• Quando il veicolo si trova in un’area non coperta da un servizio di telefonia mobile, non è possibile effettuare Chia-
mate di emergenza.
• Quando le dotazioni correlate (quali, ad
esempio, pannello pulsante “SOS”, spie, microfono, altoparlante, DCM, antenna o eventuali cavi di connes-
sione) presentano un’anomalia, sono danneggiate o rotte, non è possibile effettuare la chiamata di emergenza.
• Durante una chiamata di emergenza, il sistema effettua ripetuti tentativi per col-legarsi al centro di controllo eCall. Tutta-
via, qualora non sia possibile raggiungere il centro di controllo eCall a causa della scarsa ricezione dei segnali
radio, il sistema potrebbe non essere in grado di connettersi alla rete di telefonia mobile e la chiamata potrebbe interrom-
persi ancor prima della connessione. La spia rossa lampeggia per circa 30 secondi per indicare la disconnessione.

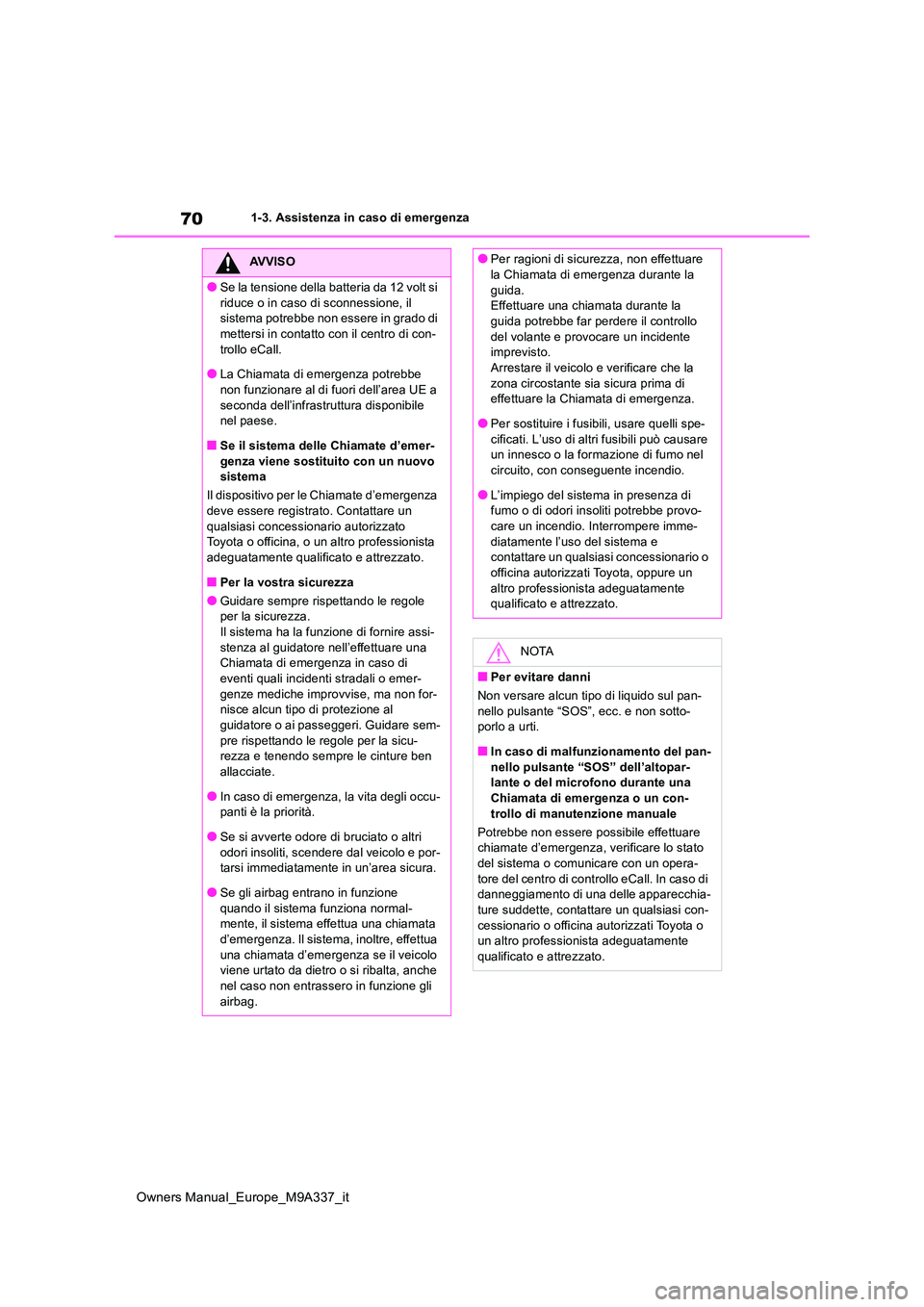

70
Owners Manual_Europe_M9A337_it
1-3. Assistenza in caso di emergenza
AVVISO
●Se la tensione della batteria da 12 volt si
riduce o in caso di sconnessione, il sistema potrebbe non essere in grado di mettersi in contatto con il centro di con-
trollo eCall.
●La Chiamata di emergenza potrebbe non funzionare al di fuori dell’area UE a
seconda dell’infrastruttura disponibile nel paese.
■Se il sistema delle Chiamate d’emer-
genza viene sostituito con un nuovo sistema
Il dispositivo per le Chiamate d’emergenza deve essere registrato. Contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■Per la vostra sicurezza
●Guidare sempre rispettando le regole per la sicurezza.Il sistema ha la funzione di fornire assi-
stenza al guidatore nell’effettuare una Chiamata di emergenza in caso di eventi quali incidenti stradali o emer-
genze mediche improvvise, ma non for- nisce alcun tipo di protezione al
guidatore o ai passeggeri. Guidare sem- pre rispettando le regole per la sicu-rezza e tenendo sempre le cinture ben
allacciate.
●In caso di emergenza, la vita degli occu- panti è la priorità.
●Se si avverte odore di bruciato o altri odori insoliti, scendere dal veicolo e por-tarsi immediatamente in un’area sicura.
●Se gli airbag entrano in funzione quando il sistema funziona normal-mente, il sistema effettua una chiamata
d’emergenza. Il sistema, inoltre, effettua una chiamata d’emergenza se il veicolo viene urtato da dietro o si ribalta, anche
nel caso non entrassero in funzione gli airbag.
●Per ragioni di sicurezza, non effettuare la Chiamata di emergenza durante la
guida. Effettuare una chiamata durante la guida potrebbe far perdere il controllo
del volante e provocare un incidente imprevisto.Arrestare il veicolo e verificare che la
zona circostante sia sicura prima di effettuare la Chiamata di emergenza.
●Per sostituire i fusibili, usare quelli spe-
cificati. L’uso di altri fusibili può causare un innesco o la formazione di fumo nel circuito, con conseguente incendio.
●L’impiego del sistema in presenza di fumo o di odori insoliti potrebbe provo-care un incendio. Interrompere imme-
diatamente l’uso del sistema e contattare un qualsiasi concessionario o officina autorizzati Toyota, oppure un
altro professionista adeguatamente qualificato e attrezzato.
NOTA
■Per evitare danni
Non versare alcun tipo di liquido sul pan-
nello pulsante “SOS”, ecc. e non sotto- porlo a urti.
■In caso di malfunzionamento del pan-
nello pulsante “SOS” dell’altopar- lante o del microfono durante una Chiamata di emergenza o un con-
trollo di manutenzione manuale
Potrebbe non essere possibile effettuare chiamate d’emergenza, verificare lo stato del sistema o comunicare con un opera-
tore del centro di controllo eCall. In caso di danneggiamento di una delle apparecchia-ture suddette, contattare un qualsiasi con-
cessionario o officina autorizzati Toyota o un altro professionista adeguatamente qualificato e attrezzato.
