2022 TOYOTA BZ4X Manuale duso (in Italian)

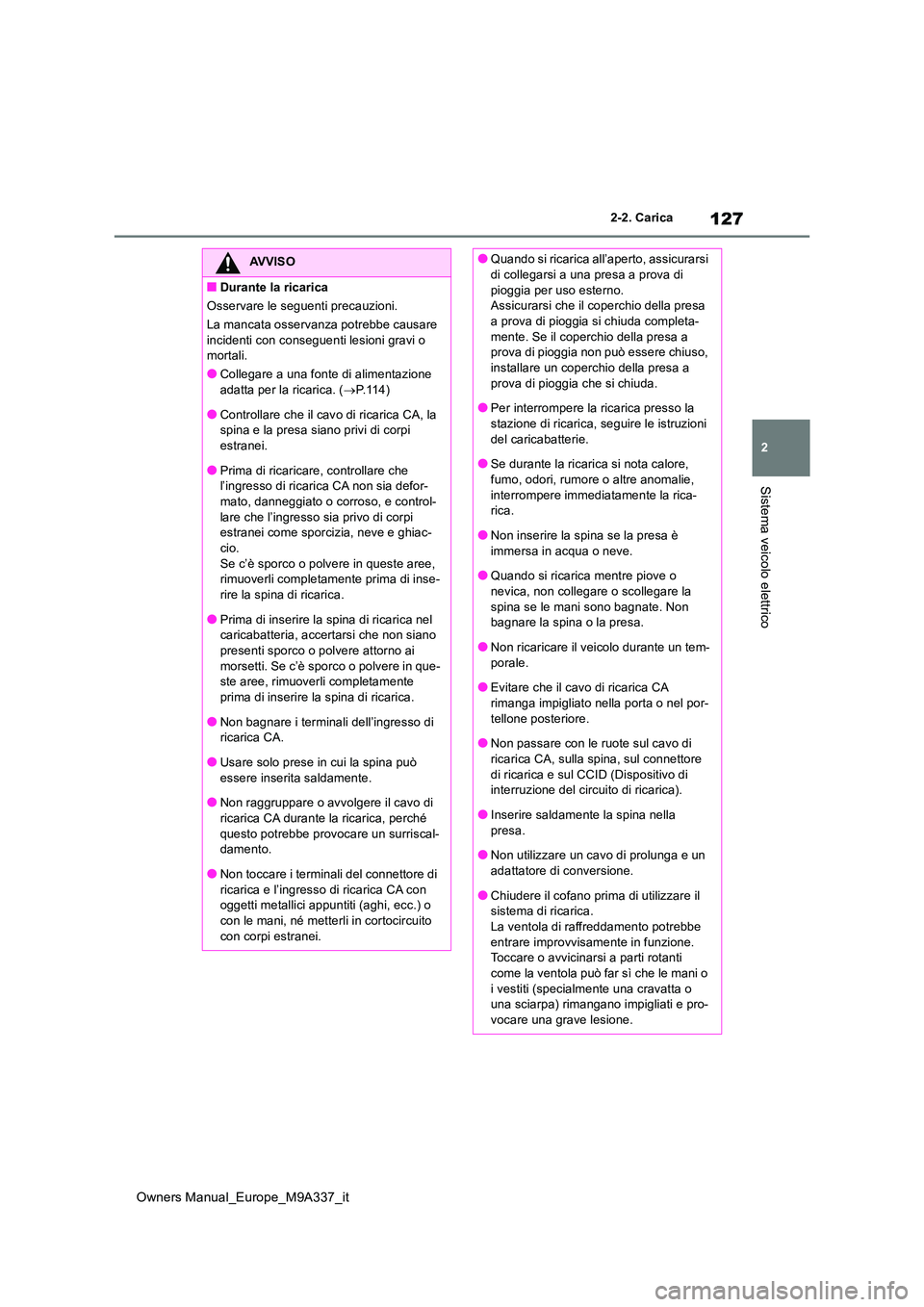

127
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
AVVISO
■Durante la ricarica
Osservare le seguenti precauzioni.
La mancata osservanz a potrebbe causare
incidenti con conseguenti lesioni gravi o mortali.
●Collegare a una fonte di alimentazione adatta per la ricarica. ( P.114)
●Controllare che il cavo di ricarica CA, la spina e la presa siano privi di corpi estranei.
●Prima di ricaricare, controllare che l’ingresso di ricarica CA non sia defor-mato, danneggiato o corroso, e control-
lare che l’ingresso sia privo di corpi estranei come sporcizia, neve e ghiac-cio.
Se c’è sporco o polvere in queste aree, rimuoverli completamente prima di inse-rire la spina di ricarica.
●Prima di inserire la spina di ricarica nel caricabatteria, accertarsi che non siano presenti sporco o polvere attorno ai
morsetti. Se c’è sporco o polvere in que- ste aree, rimuoverli completamente prima di inserire la spina di ricarica.
●Non bagnare i terminali dell’ingresso di ricarica CA.
●Usare solo prese in cui la spina può essere inserita saldamente.
●Non raggruppare o avvolgere il cavo di
ricarica CA durante la ricarica, perché questo potrebbe provocare un surriscal-damento.
●Non toccare i terminali del connettore di ricarica e l’ingresso di ricarica CA con oggetti metallici appuntiti (aghi, ecc.) o
con le mani, né metterli in cortocircuito con corpi estranei.
●Quando si ricarica all’aperto, assicurarsi di collegarsi a una presa a prova di
pioggia per uso esterno. Assicurarsi che il coperchio della presa a prova di pioggia si chiuda completa-
mente. Se il coperchio della presa a prova di pioggia non può essere chiuso, installare un coperchio della presa a
prova di pioggia che si chiuda.
●Per interrompere la ricarica presso la stazione di ricarica, seguire le istruzioni
del caricabatterie.
●Se durante la ricarica si nota calore, fumo, odori, rumore o altre anomalie,
interrompere immediatamente la rica- rica.
●Non inserire la spina se la presa è
immersa in acqua o neve.
●Quando si ricarica mentre piove o nevica, non collegare o scollegare la
spina se le mani sono bagnate. Non bagnare la spina o la presa.
●Non ricaricare il veicolo durante un tem-
porale.
●Evitare che il cavo di ricarica CA rimanga impigliato nella porta o nel por-
tellone posteriore.
●Non passare con le ruote sul cavo di ricarica CA, sulla spina, sul connettore
di ricarica e sul CCI D (Dispositivo di interruzione del circuito di ricarica).
●Inserire saldamente la spina nella
presa.
●Non utilizzare un cavo di prolunga e un adattatore di conversione.
●Chiudere il cofano prima di utilizzare il sistema di ricarica.La ventola di raffreddamento potrebbe
entrare improvvisamente in funzione. Toccare o avvicinarsi a parti rotanti come la ventola può far sì che le mani o
i vestiti (specialmente una cravatta o una sciarpa) rimangano impigliati e pro-vocare una grave lesione.

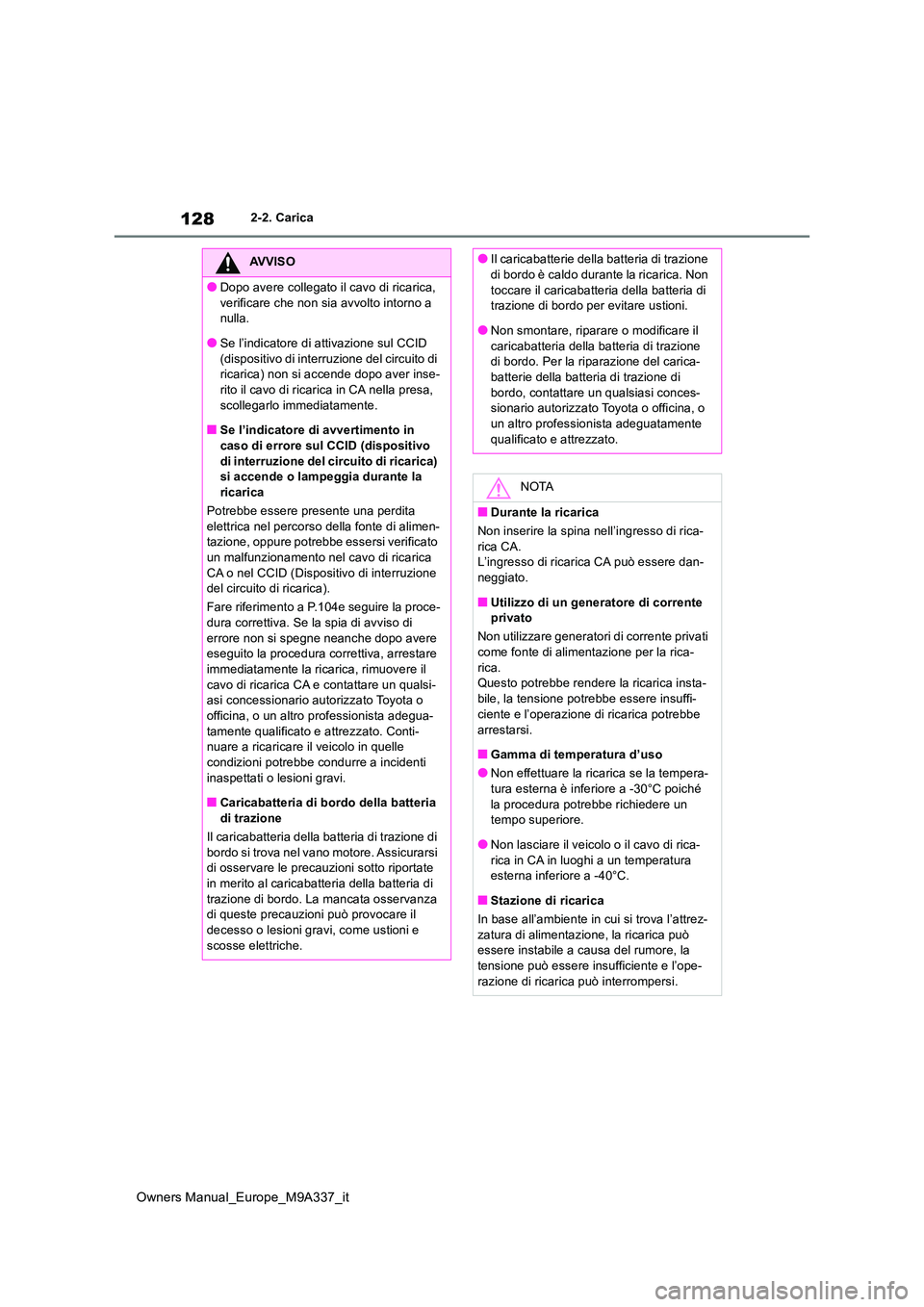

128
Owners Manual_Europe_M9A337_it
2-2. Carica
AVVISO
●Dopo avere collegato il cavo di ricarica,
verificare che non sia avvolto intorno a nulla.
●Se l’indicatore di attivazione sul CCID
(dispositivo di interruzione del circuito di ricarica) non si accende dopo aver inse-rito il cavo di ricarica in CA nella presa,
scollegarlo immediatamente.
■Se l’indicatore di avvertimento in caso di errore sul CCID (dispositivo
di interruzione del circuito di ricarica) si accende o lampeggia durante la ricarica
Potrebbe essere presente una perdita
elettrica nel percorso della fonte di alimen- tazione, oppure potrebbe essersi verificato un malfunzionamento nel cavo di ricarica
CA o nel CCID (Dispositivo di interruzione del circuito di ricarica).
Fare riferimento a P.104e seguire la proce- dura correttiva. Se la spia di avviso di
errore non si spegne neanche dopo avere eseguito la procedura correttiva, arrestare immediatamente la ricarica, rimuovere il
cavo di ricarica CA e contattare un qualsi- asi concessionario aut orizzato Toyota o
officina, o un altro professionista adegua- tamente qualificato e attrezzato. Conti-nuare a ricaricare il veicolo in quelle
condizioni potrebbe condurre a incidenti inaspettati o lesioni gravi.
■Caricabatteria di bordo della batteria
di trazione
Il caricabatteria della batteria di trazione di bordo si trova nel vano motore. Assicurarsi di osservare le precauzioni sotto riportate
in merito al caricabatteria della batteria di trazione di bordo. La mancata osservanza di queste precauzioni può provocare il
decesso o lesioni gravi, come ustioni e scosse elettriche.
●Il caricabatterie della batteria di trazione di bordo è caldo durante la ricarica. Non
toccare il caricabatteria della batteria di trazione di bordo per evitare ustioni.
●Non smontare, riparare o modificare il
caricabatteria della batteria di trazione di bordo. Per la riparazione del carica-batterie della batteria di trazione di
bordo, contattare un qualsiasi conces- sionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
NOTA
■Durante la ricarica
Non inserire la spina nell’ingresso di rica- rica CA.L’ingresso di ricarica CA può essere dan-
neggiato.
■Utilizzo di un generatore di corrente privato
Non utilizzare generatori di corrente privati
come fonte di alimentazione per la rica- rica.Questo potrebbe rendere la ricarica insta-
bile, la tensione potrebbe essere insuffi- ciente e l’operazione di ricarica potrebbe
arrestarsi.
■Gamma di temperatura d’uso
●Non effettuare la ricarica se la tempera- tura esterna è inferiore a -30°C poiché
la procedura potrebbe richiedere un tempo superiore.
●Non lasciare il veicolo o il cavo di rica-
rica in CA in luoghi a un temperatura esterna inferiore a -40°C.
■Stazione di ricarica
In base all’ambiente in cui si trova l’attrez-
zatura di alimentazione, la ricarica può essere instabile a causa del rumore, la tensione può essere insufficiente e l’ope-
razione di ricarica può interrompersi.

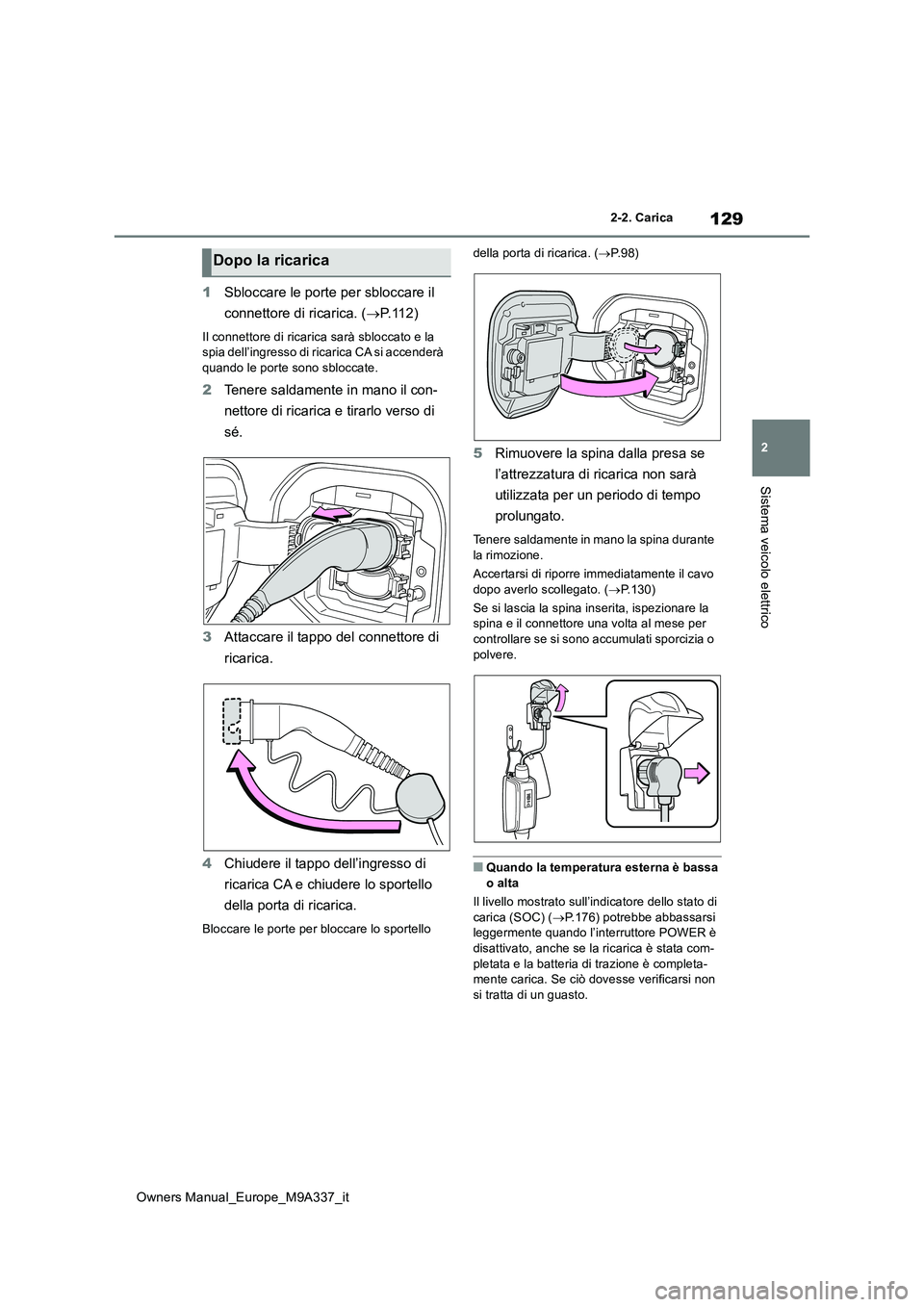

129
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
1Sbloccare le porte per sbloccare il
connettore di ricarica. ( P.112)
Il connettore di ricarica sarà sbloccato e la spia dell’ingresso di ricarica CA si accenderà quando le porte sono sbloccate.
2 Tenere saldamente in mano il con-
nettore di ricarica e tirarlo verso di
sé.
3 Attaccare il tappo del connettore di
ricarica.
4 Chiudere il tappo dell’ingresso di
ricarica CA e chiudere lo sportello
della porta di ricarica.
Bloccare le porte per bloccare lo sportello
della porta di ricarica. ( P.98)
5Rimuovere la spina dalla presa se
l’attrezzatura di ricarica non sarà
utilizzata per un periodo di tempo
prolungato.
Tenere saldamente in mano la spina durante la rimozione.
Accertarsi di riporre immediatamente il cavo
dopo averlo scollegato. ( P.130)
Se si lascia la spina inserita, ispezionare la spina e il connettore una volta al mese per controllare se si sono accumulati sporcizia o
polvere.
■Quando la temperatura esterna è bassa
o alta
Il livello mostrato sull’indicatore dello stato di carica (SOC) ( P.176) potrebbe abbassarsi leggermente quando l’interruttore POWER è
disattivato, anche se la ricarica è stata com- pletata e la batteria di trazione è completa-mente carica. Se ciò dovesse verificarsi non
si tratta di un guasto.
Dopo la ricarica

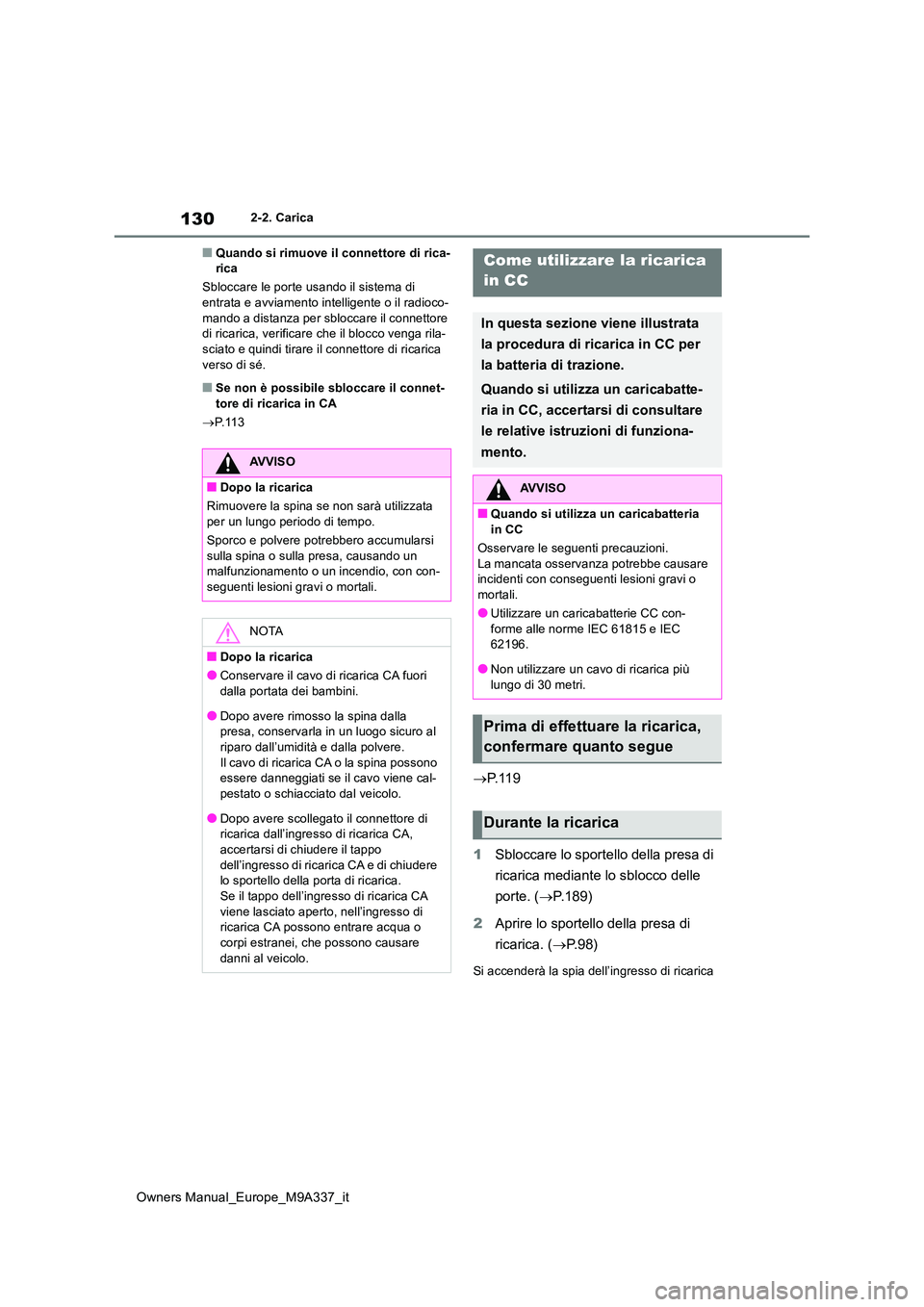

130
Owners Manual_Europe_M9A337_it
2-2. Carica
■Quando si rimuove il connettore di rica- rica
Sbloccare le porte usando il sistema di entrata e avviamento intelligente o il radioco-
mando a distanza per sbloccare il connettore di ricarica, verificare che il blocco venga rila- sciato e quindi tirare il connettore di ricarica
verso di sé.
■Se non è possibile sbloccare il connet- tore di ricarica in CA
 P. 1 1 3
P. 1 1 9
1 Sbloccare lo sportello della presa di
ricarica mediante lo sblocco delle
porte. ( P.189)
2 Aprire lo sportello della presa di
ricarica. ( P. 9 8 )
Si accenderà la spia dell’ingresso di ricarica
AVVISO
■Dopo la ricarica
Rimuovere la spina se non sarà utilizzata
per un lungo periodo di tempo.
Sporco e polvere potrebbero accumularsi sulla spina o sulla presa, causando un malfunzionamento o un incendio, con con-
seguenti lesioni gravi o mortali.
NOTA
■Dopo la ricarica
●Conservare il cavo di ricarica CA fuori
dalla portata dei bambini.
●Dopo avere rimosso la spina dalla presa, conservarla in un luogo sicuro al
riparo dall’umidità e dalla polvere. Il cavo di ricarica CA o la spina possono essere danneggiati se il cavo viene cal-
pestato o schiacciato dal veicolo.
●Dopo avere scollegato il connettore di ricarica dall’ingresso di ricarica CA,
accertarsi di chiudere il tappo dell’ingresso di ricarica CA e di chiudere lo sportello della porta di ricarica.
Se il tappo dell’ingresso di ricarica CA viene lasciato aperto, nell’ingresso di ricarica CA possono entrare acqua o
corpi estranei, che possono causare danni al veicolo.
Come utilizzare la ricarica
in CC
In questa sezione viene illustrata
la procedura di ricarica in CC per
la batteria di trazione.
Quando si utilizza un caricabatte-
ria in CC, accertarsi di consultare
le relative istruzioni di funziona-
mento.
AVVISO
■Quando si utilizza un caricabatteria in CC
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare incidenti con conseguenti lesioni gravi o mortali.
●Utilizzare un caricabatterie CC con-
forme alle norme IEC 61815 e IEC 62196.
●Non utilizzare un cavo di ricarica più
lungo di 30 metri.
Prima di effettuare la ricarica,
confermare quanto segue
Durante la ricarica

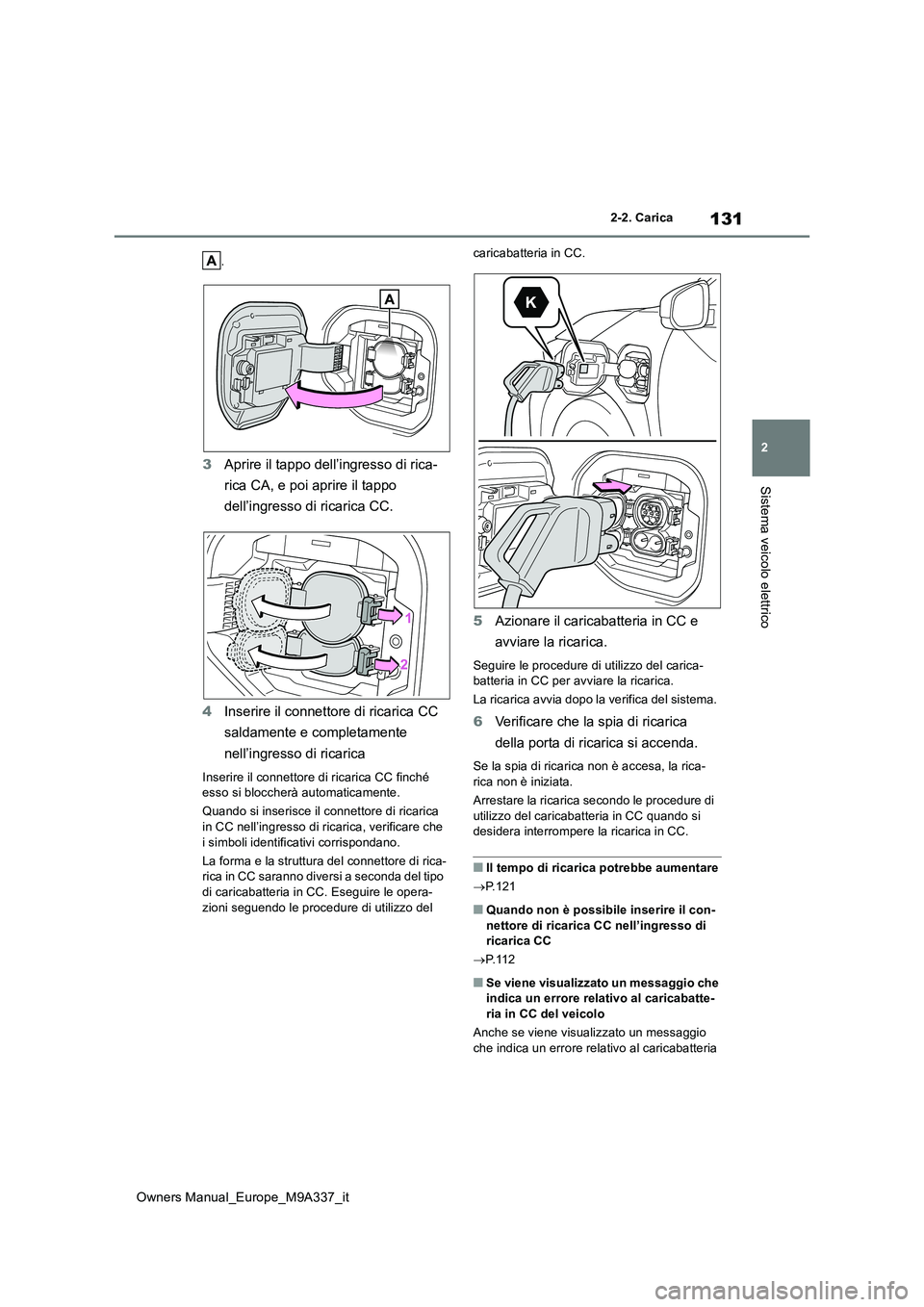

131
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
.
3Aprire il tappo dell’ingresso di rica-
rica CA, e poi aprire il tappo
dell’ingresso di ricarica CC.
4 Inserire il connettore di ricarica CC
saldamente e completamente
nell’ingresso di ricarica
Inserire il connettore di ricarica CC finché esso si bloccherà automaticamente.
Quando si inserisce il connettore di ricarica in CC nell’ingresso di ricarica, verificare che
i simboli identificativi corrispondano.
La forma e la struttura del connettore di rica- rica in CC saranno diversi a seconda del tipo di caricabatteria in CC. Eseguire le opera-
zioni seguendo le procedure di utilizzo del
caricabatteria in CC.
5 Azionare il caricabatteria in CC e
avviare la ricarica.
Seguire le procedure di utilizzo del carica- batteria in CC per avviare la ricarica.
La ricarica avvia dopo la verifica del sistema.
6 Verificare che la spia di ricarica
della porta di ricarica si accenda.
Se la spia di ricarica non è accesa, la rica-
rica non è iniziata.
Arrestare la ricarica secondo le procedure di utilizzo del caricabatteria in CC quando si desidera interrompere la ricarica in CC.
■Il tempo di ricarica potrebbe aumentare
 P.121
■Quando non è possibile inserire il con-
nettore di ricarica CC nell’ingresso di ricarica CC
 P. 1 1 2
■Se viene visualizzato un messaggio che indica un errore relativo al caricabatte-
ria in CC del veicolo
Anche se viene visualizzato un messaggio che indica un errore relativo al caricabatteria

132
Owners Manual_Europe_M9A337_it
2-2. Carica
in CC del veicolo (ad es. è stato rilevato un errore veicolo, si è verificato un errore vei-colo, ecc.), non si tratta di un guasto ma pro-
babilmente di un errore di comunicazione tra il caricabatteria e il veicolo. In questo caso, potrebbe essere danneggiato un terminale
(errore di contatto) del connettore di ricarica in CC. Se non si è verificato alcun errore nel veicolo, contattare il responsabile del carica-
batteria in CC.
■Durante la ricarica in CC
●L’attuale condizione di ricarica può essere
verificata sul display multifunzione.
●L’effettiva durata della ricarica potrebbe dif-
ferire dal valore indicato sul caricabatteria in CC durante la ricarica.
●In alcuni casi potrebbe non essere possi-bile ascoltare la radio a causa della rumo-rosità durante la ricarica in CC
●All’approssimarsi del completamento della ricarica, la velocità di ricarica diminuisce e
il tempo per il completamento della ricarica aumenta.
●Il tempo necessario per il completamento della ricarica potrebbe variare o la ricarica potrebbe arrestarsi prima di raggiungere il
limite massimo della capacità di ricarica a causa della carica rimanente della batteria di trazione, della temperatura esterna,
delle caratteristiche del caricabatterie (sup- porto) ecc.
●Si raccomanda di evitare frequenti ricari-che in CC per prevenire la riduzione della capacità della batteria di trazione.
●Una volta completata la ricarica, spostarsi rapidamente dall’area di ricarica in CC per
permettere agli altri utenti di utilizzarla.
■Come impostare la corrente di ricarica CC
È possibile modificare il limite della corrente di ricarica CC sul display multifunzione o sul
sistema multimediale.
●Operazioni di impostazione sul display
multifunzione
1 Premere o degli interruttori di
comando per selezionare .
2 Premere o degli interruttori di
comando per selezionare “Impostazioni
veicolo”, e poi premere e tenere premuto
.
3 Premere o degli interruttori di
comando per selezionare “Impost. rica-
rica”, e poi premere .
Sarà visualizzata la schermata “Impost. rica- rica”.
4 Premere o degli interruttori di
comando per selezionare “Potenza di
carica CC”, e poi premere .
Sarà visualizzata la schermata “Potenza di
carica CC”.
5 Premere o degli interruttori di
comando per selezionare la corrente di
ricarica da “MAX”, “125kW”, “100kW”,
“75kW”, “50kW” e poi premere .
*La corrente massima durante la ricarica è limitata alla corrente selezionata o a un
valore inferiore.
Se viene selezionato “MAX”, il veicolo sarà ricaricato con la corrente massima che può essere caricata.
●Operazioni di impostazione sul display multimediale
1 Selezionare .
2 Selezionare “Person. veicolo”.
3 Selezionare “Ricarica”.
4 Selezionare “Potenza ricarica DC”.
5 Selezionare da “Max”, “125kW”, “100kW”, “75kW”, “50kW”.
*La corrente massima durante la ricarica è limitata alla corrente selezionata o a un
valore inferiore.
Se viene selezionato “MAX”, il veicolo sarà ricaricato con la corrente massima che può essere caricata.

133
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
■Cambio delle impostazioni “Limite di carica”
 P.126
■Se sul display multifunzione viene visualizzato il messaggio “Controllare
sistema ricarica Chiudere coperchio porta caricamento Vedere Manuale d’uso”
Se la verifica del sistema dopo la ricarica CC
non è stata completata con successo, il sistema EV non si avvierà anche se l’interrut-tore POWER viene premuto mentre si preme
il pedale del freno.
Eseguire una verifica del sistema mediante le seguenti procedure.
1 Inserire il freno di stazionamento e por- tare l’interruttore POWER su OFF.
2 Chiudere il tappo dell’ingresso di ricarica
e chiudere lo sportello della presa di rica- rica.
3 Verificare se sul display multifunzione è visualizzato il messaggio “Controllo
sistema di ricarica” quando l’interruttore POWER si trova su ON.
Non aprire lo sportello della presa di ricarica mentre è in corso la verifica del sistema di
carica.
Una volta completata la verifica del sistema, l’interruttore POWER si spegne automatica-mente.
4 Premere l’interruttore POWER mentre si
preme il pedale del freno. L’indicatore “READY” si accende.
Contattare un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato se dopo la verifica del sistema di carica il messaggio sul display multifunzione non si
disattiva.
AVVISO
■Messaggi di avvertimento relativi alla
ricarica in CC
Attenersi assolutamente a quanto riportato di seguito quando si effettua la ricarica in CC.
La mancata osservanza potrebbe causare
incidenti con conseguenti lesioni gravi o mortali.
●Verificare che il caricabatteria in CC e il relativo ingresso non siano danneg-
giati. Se l’ingresso di ricarica in CC è danneggiato, non eseguire la ricarica e farlo controllare immediatamente da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-sta adeguatamente qualificato e attrez-
zato.
●Non toccare i terminali del connettore di ricarica in CC o l’ingresso utilizzando
oggetti metallici appuntiti (cavi e aghi) né causare un corto circuito con corpi estranei.
●Non inserire alcun oggetto diverso dal connettore di ricarica in CC nell’ingresso di ricarica in CC.
●Verificare che il cavo di ricarica in CC non sia avvolto o schiacciato da oggetti
pesanti.
●Accertarsi che l’ingresso di ricarica in CC entri in contatto diretto con il connet-
tore di ricarica in CC. Non collegare adattatori, prolunghe, ecc. tra il connettore di ricarica in CC e
l’ingresso di ricarica in CC.
●Quando la ricarica in CC è interrotta, seguire le procedure di utilizzo del cari-
cabatteria in CC. Arrestare immediata- mente la ricarica in CC in caso di surriscaldamento o emissione di fumo,
rumori o odori anomali, ecc. durante la ricarica.

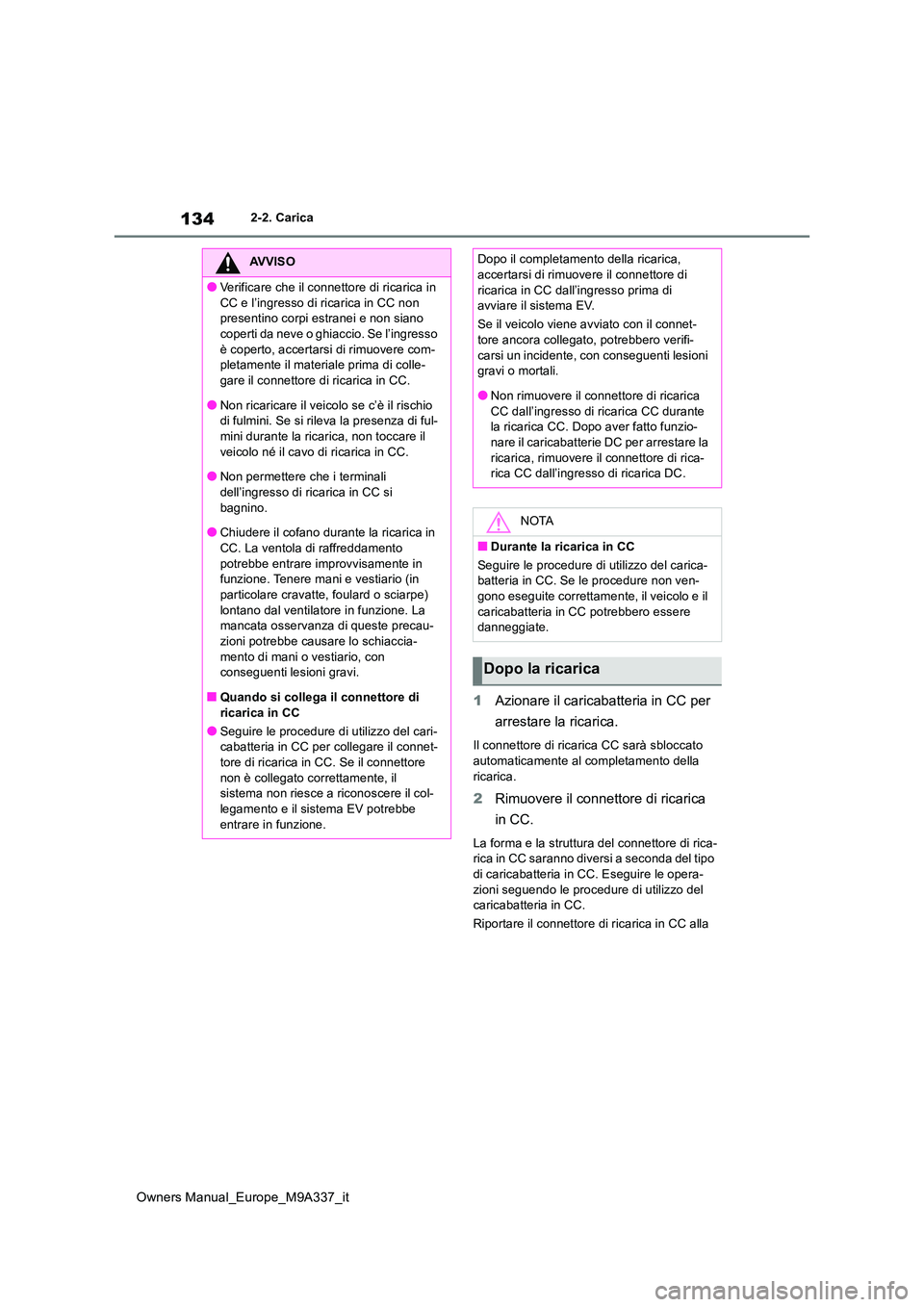

134
Owners Manual_Europe_M9A337_it
2-2. Carica
1Azionare il caricabatteria in CC per
arrestare la ricarica.
Il connettore di ricarica CC sarà sbloccato automaticamente al completamento della
ricarica.
2 Rimuovere il connettore di ricarica
in CC.
La forma e la struttura del connettore di rica- rica in CC saranno diversi a seconda del tipo
di caricabatteria in CC. Eseguire le opera- zioni seguendo le procedure di utilizzo del caricabatteria in CC.
Riportare il connettore di ricarica in CC alla
AVVISO
●Verificare che il connettore di ricarica in
CC e l’ingresso di ricarica in CC non presentino corpi estranei e non siano coperti da neve o ghiaccio. Se l’ingresso
è coperto, accertarsi di rimuovere com- pletamente il materiale prima di colle-gare il connettore di ricarica in CC.
●Non ricaricare il veicolo se c’è il rischio di fulmini. Se si rileva la presenza di ful-mini durante la ricarica, non toccare il
veicolo né il cavo di ricarica in CC.
●Non permettere che i terminali dell’ingresso di ricarica in CC si
bagnino.
●Chiudere il cofano durante la ricarica in CC. La ventola di raffreddamento
potrebbe entrare improvvisamente in funzione. Tenere mani e vestiario (in particolare cravatte, foulard o sciarpe)
lontano dal ventilatore in funzione. La mancata osservanza di queste precau-zioni potrebbe causare lo schiaccia-
mento di mani o vestiario, con conseguenti lesioni gravi.
■Quando si collega il connettore di
ricarica in CC
●Seguire le procedure di utilizzo del cari- cabatteria in CC per collegare il connet-
tore di ricarica in CC. Se il connettore non è collegato correttamente, il sistema non riesce a riconoscere il col-
legamento e il sistema EV potrebbe entrare in funzione.
Dopo il completamento della ricarica, accertarsi di rimuovere il connettore di
ricarica in CC dall’ingresso prima di avviare il sistema EV.
Se il veicolo viene avviato con il connet- tore ancora collegato, potrebbero verifi-
carsi un incidente, con conseguenti lesioni gravi o mortali.
●Non rimuovere il connettore di ricarica
CC dall’ingresso di ricarica CC durante la ricarica CC. Dopo aver fatto funzio-nare il caricabatterie DC per arrestare la
ricarica, rimuovere il connettore di rica- rica CC dall’ingresso di ricarica DC.
NOTA
■Durante la ricarica in CC
Seguire le procedure di utilizzo del carica- batteria in CC. Se le procedure non ven-
gono eseguite correttamente, il veicolo e il caricabatteria in CC potrebbero essere danneggiate.
Dopo la ricarica
