2022 TOYOTA BZ4X Manuale duso (in Italian)

199
4
Owners Manual_Europe_M9A337_it
4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
Area di rilevamento per il funziona-
mento del portellone posteriore elet-
trico automatico
Area di rilevamento per il funziona-
mento del sistema di entrata e
avviamento intelligente ( P.208)
2 Eseguire un movimento con il piede
fino a una distanza di circa 10 cm
dal paraurti posteriore, quindi allon-
tanarlo.
• Eseguire il movimento entro 1
secondo.
• Il portellone posteriore elettrico auto-
matico non si azionerà finché sarà
rilevata la presenza di un piede sotto
il paraurti posteriore.
• Azionare il portellone posteriore elet-
trico automatico senza toccare il
paraurti posteriore con il piede.
• Se un’altra chiave elettronica si trova
nell’abitacolo o nel vano bagagli,
l’operazione potrebbe richiedere un
tempo leggermente più lungo.
Sensore movimento piede
Area di rilevamento per il funziona-
mento del portellone posteriore elet-
trico automatico
3 Quando il sensore movimento piede
rileva un movimento del piede
entrerà in funzione il cicalino e,
quando viene rilevato l’allontana-
mento del piede stesso, il portellone
posteriore si aprirà/chiuderà com-
pletamente e automaticamente.
Il cicalino può essere disattivato mediante la funzione di personalizzazione. ( P.579)
Se si muove un piede sotto al paraurti poste-
riore mentre il portellone posteriore è in fun- zione, quest’ultimo interromperà il movimento.
Se si muove nuovamente un piede sotto al
paraurti posteriore mentre è in corso l’opera- zione di arresto, il portellone posteriore ese-guirà l’operazione inversa.
■Luce del vano bagagli
●La luce del vano bagagli si accende quando viene aperto il portellone poste-riore.
●Se l’interruttore POWER è spento, questa si spegnerà automaticamente dopo 20
minuti.
■Sistema di chiusura del portellone posteriore
Nel caso in cui il portellone posteriore fosse leggermente aperto, il sistema di chiusura del
portellone posteriore lo chiuderà automatica- mente.
Qualunque sia lo stato dell’interruttore POWER, il sistema di chiusura del portellone
posteriore funziona.
■Condizioni di funzionamento del portel- lone posteriore elettrico
Il portellone posteriore el ettrico può aprirsi e chiudersi automaticamente nelle seguenti
condizioni:
●Quando il sistema portellone posteriore
elettrico è attivato. ( P.206)
●Quando l’interruttore POWER è in moda-
lità ON, oltre a quanto menzionato sopra per le operazioni di apertura, il portellone posteriore funziona se viene soddisfatta
una delle seguenti condizioni:

200
Owners Manual_Europe_M9A337_it
4-2. Apertura, chiusura e bloccaggio delle porte
• Il freno di stazionamento è azionato • Il pedale del freno è premuto• La leva del cambio si trova in posizione P.
■Funzionamento del portellone poste-
riore elettrico
●Si attiva un cicalino e le luci intermittenti di
emergenza lampeggiano due volte per indicare la chiusura/apertura del portellone posteriore.
●Quando il sistema del portellone posteriore elettrico è disattivato, il portellone poste-
riore elettrico non funziona ma può essere aperto e chiuso a mano.
●Quando il portellone posteriore elettrico si apre automaticamente, se viene rilevata un’anomalia causata da persone o cose, il
funzionamento verrà interrotto.
■Funzione di protezione antibloccaggio
Su entrambi i lati del portellone posteriore elettrico sono installati dei sensori. Se è pre-sente un ostacolo che impedisce al portel-
lone posteriore elettrico di chiudersi, il portellone posteriore viene azionato automa-ticamente nella direzione opposta oppure si
arresta.
■Funzione di protezione contro la chiu-
sura improvvisa
Mentre il portellone posteriore elettrico si sta aprendo automaticamente , se viene appli-cata una forza eccessiva se ne interrompe il
funzionamento per evitare la chiusura improvvisa del portellone stesso.
■Assistenza alla chiusura del portellone posteriore
Se il portellone posteriore viene abbassato
manualmente dopo essere stato bloccato in posizione aperta, il portellone si chiuderà automaticamente.
■Funzione di bloccaggio anticipato colle-gata alla condizione del portellone posteriore
Questa funzione anticipa il bloccaggio antici-
pato di tutte le porte, mentre il portellone posteriore elettrico è aperto.
Quando viene eseguita la seguente opera- zione, tutte le porte ad eccezione del portel-
lone posteriore elettrico vengono bloccate e quindi il portellone posteriore elettrico sarà bloccato anch’esso non appena verrà chiuso.
1 Chiudere tutte le porte ad eccezione del
portellone posteriore.
2 Durante l’operazione di chiusura del por- tellone posteriore elettrico, bloccare le porte mediante il sistema di entrata e
avviamento intelligente delle porte laterali ( P.189) o il radiocomando a distanza. ( P.189)
I segnali di funzionamento indicheranno che
le porte sono state tutte chiuse e bloccate ( P.190).
●Se la chiave elettronica viene posata all’interno del veicolo dopo che si è iniziata un’operazione di chiusura attraverso la
funzione di bloccaggio anticipato delle porte, la chiave elettronica potrebbe rima-nere all’interno del veicolo bloccato.
●Se il portellone posteriore elettrico non si chiude completamente a causa dell’attiva-
zione della funzione di protezione antibloc- caggio, ecc. mentre il portellone posteriore si sta chiudendo automaticamente dopo
che è stata eseguita un’operazione di bloc- caggio anticipato delle porte, la funzione di bloccaggio anticipato delle porte viene
annullata e tutte le porte si sbloccano.
●Prima di allontanarsi dal veicolo, assicu-
rarsi che tutte le porte siano chiuse e bloc- cate.
■Funzione di chiusura e bloccaggio
Se il portellone posteriore elettrico è aperto, questa funzione lo chiude, quindi blocca
simultaneamente tutte le porte.
Attuando le procedure che seguono e se non vi sono chiavi elettroniche del veicolo a bordo, si bloccheranno tutte le porte una
volta che il portellone posteriore elettrico si sarà chiuso completamente.

201
4
Owners Manual_Europe_M9A337_it

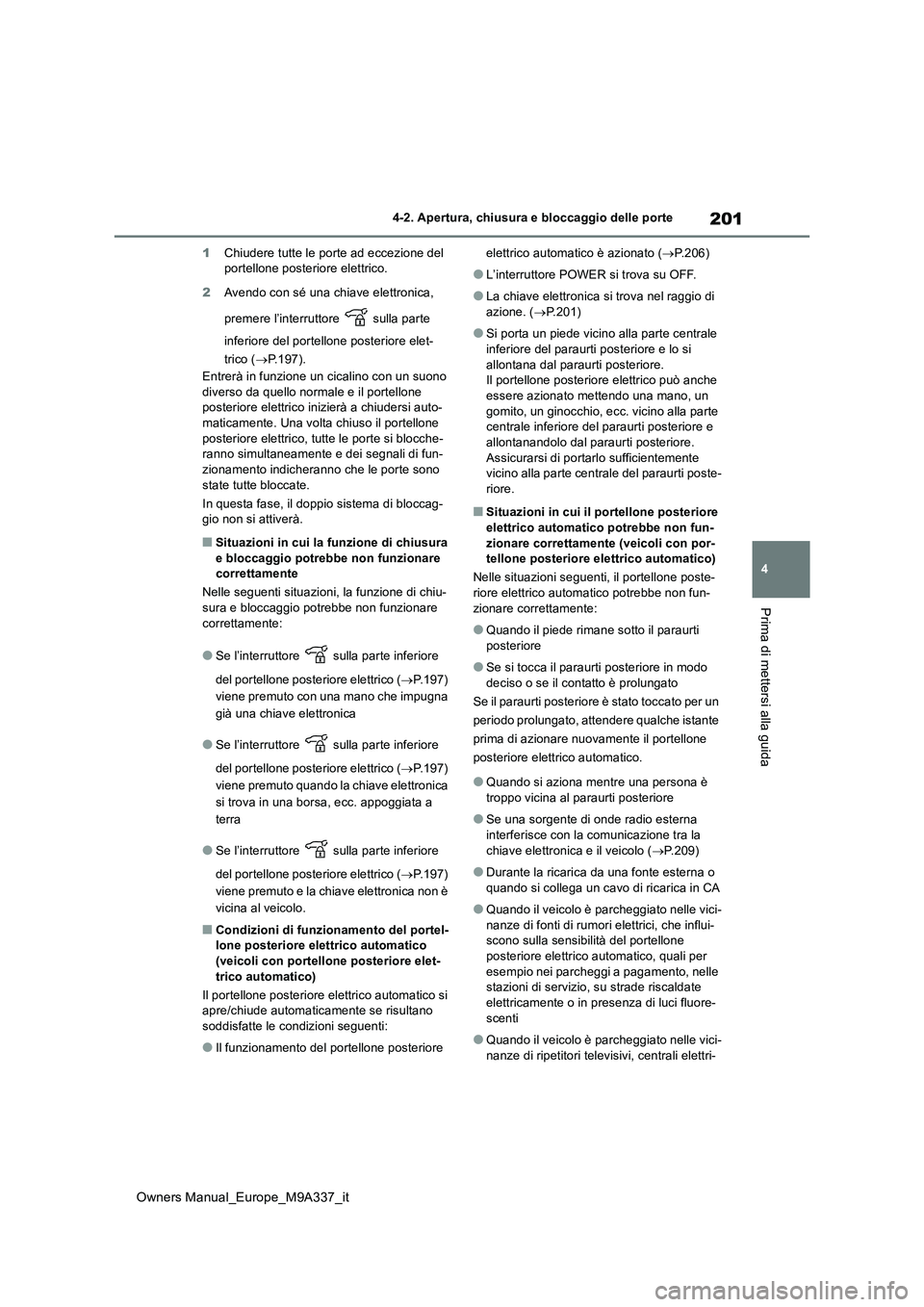

4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
1Chiudere tutte le porte ad eccezione del portellone posteriore elettrico.
2 Avendo con sé una chiave elettronica,
premere l’interruttore sulla parte
inferiore del portellone posteriore elet-
trico ( P.197).
Entrerà in funzione un cicalino con un suono diverso da quello normale e il portellone posteriore elettrico inizierà a chiudersi auto-
maticamente. Una volta chiuso il portellone posteriore elettrico, tutte le porte si blocche-ranno simultaneamente e dei segnali di fun-
zionamento indicheranno che le porte sono state tutte bloccate.
In questa fase, il doppio sistema di bloccag- gio non si attiverà.
■Situazioni in cui la funzione di chiusura
e bloccaggio potrebbe non funzionare correttamente
Nelle seguenti situazioni, la funzione di chiu- sura e bloccaggio potrebbe non funzionare
correttamente:
●Se l’interruttore sulla parte inferiore
del portellone posteriore elettrico ( P.197)
viene premuto con una mano che impugna
già una chiave elettronica
●Se l’interruttore sulla parte inferiore
del portellone posteriore elettrico ( P.197)
viene premuto quando la chiave elettronica
si trova in una borsa, ecc. appoggiata a
terra
●Se l’interruttore sulla parte inferiore
del portellone posteriore elettrico ( P.197)
viene premuto e la chiave elettronica non è
vicina al veicolo.
■Condizioni di funzionamento del portel- lone posteriore elettrico automatico
(veicoli con portellone posteriore elet- trico automatico)
Il portellone posteriore elettrico automatico si apre/chiude automaticamente se risultano
soddisfatte le condizioni seguenti:
●Il funzionamento del portellone posteriore
elettrico automatico è azionato ( P.206)
●L’interruttore POWER si trova su OFF.
●La chiave elettronica si trova nel raggio di azione. ( P.201)
●Si porta un piede vicino alla parte centrale inferiore del paraurti posteriore e lo si
allontana dal paraurti posteriore. Il portellone posteriore elettrico può anche essere azionato mettendo una mano, un
gomito, un ginocchio, ecc. vicino alla parte centrale inferiore del paraurti posteriore e allontanandolo dal paraurti posteriore.
Assicurarsi di portarlo sufficientemente vicino alla parte centrale del paraurti poste-riore.
■Situazioni in cui il portellone posteriore
elettrico automatico potrebbe non fun- zionare correttamente (veicoli con por-tellone posteriore elettrico automatico)
Nelle situazioni seguenti, il portellone poste-
riore elettrico automatico potrebbe non fun- zionare correttamente:
●Quando il piede rimane sotto il paraurti posteriore
●Se si tocca il paraurti posteriore in modo deciso o se il contatto è prolungato
Se il paraurti posteriore è stato toccato per un
periodo prolungato, attendere qualche istante
prima di azionare nuov amente il portellone
posteriore elettrico automatico.
●Quando si aziona mentre una persona è
troppo vicina al paraurti posteriore
●Se una sorgente di onde radio esterna
interferisce con la comunicazione tra la chiave elettronica e il veicolo ( P.209)
●Durante la ricarica da una fonte esterna o quando si collega un cavo di ricarica in CA
●Quando il veicolo è parcheggiato nelle vici-nanze di fonti di rumori elettrici, che influi-scono sulla sensibilità del portellone
posteriore elettrico automatico, quali per esempio nei parcheggi a pagamento, nelle stazioni di servizio, su strade riscaldate
elettricamente o in presenza di luci fluore- scenti
●Quando il veicolo è parcheggiato nelle vici-nanze di ripetitori televisivi, centrali elettri-

202
Owners Manual_Europe_M9A337_it

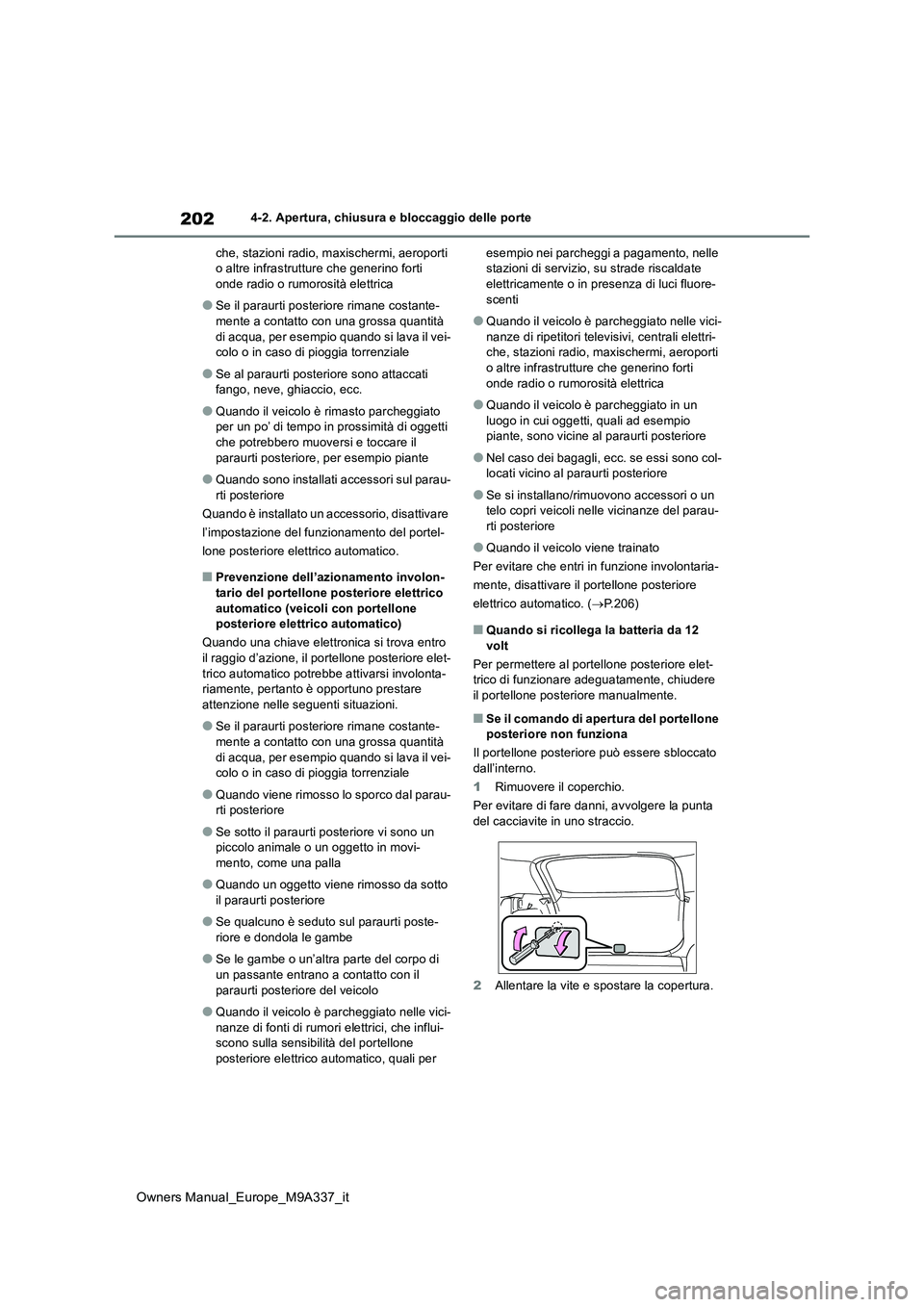

4-2. Apertura, chiusura e bloccaggio delle porte
che, stazioni radio, m axischermi, aeroporti o altre infrastrutture che generino forti onde radio o rumorosità elettrica
●Se il paraurti posteriore rimane costante-mente a contatto con una grossa quantità
di acqua, per esempio quando si lava il vei- colo o in caso di pioggia torrenziale
●Se al paraurti posteriore sono attaccati fango, neve, ghiaccio, ecc.
●Quando il veicolo è rimasto parcheggiato per un po’ di tempo in prossimità di oggetti che potrebbero muoversi e toccare il
paraurti posteriore, per esempio piante
●Quando sono installati accessori sul parau-
rti posteriore
Quando è installato un accessorio, disattivare
l’impostazione del funzionamento del portel-
lone posteriore elettrico automatico.
■Prevenzione dell’azionamento involon-
tario del portellone posteriore elettrico automatico (veicoli con portellone posteriore elettrico automatico)
Quando una chiave elettronica si trova entro
il raggio d’azione, il portellone posteriore elet- trico automatico potrebbe attivarsi involonta-riamente, pertanto è opportuno prestare
attenzione nelle seguenti situazioni.
●Se il paraurti posteriore rimane costante-
mente a contatto con una grossa quantità di acqua, per esempio quando si lava il vei-colo o in caso di pioggia torrenziale
●Quando viene rimosso lo sporco dal parau-rti posteriore
●Se sotto il paraurti posteriore vi sono un piccolo animale o un oggetto in movi-
mento, come una palla
●Quando un oggetto viene rimosso da sotto
il paraurti posteriore
●Se qualcuno è seduto sul paraurti poste-
riore e dondola le gambe
●Se le gambe o un’altra parte del corpo di
un passante entrano a contatto con il paraurti posteriore del veicolo
●Quando il veicolo è parcheggiato nelle vici-nanze di fonti di rumori elettrici, che influi-scono sulla sensibilità del portellone
posteriore elettrico automatico, quali per
esempio nei parcheggi a pagamento, nelle stazioni di servizio, su strade riscaldate elettricamente o in presenza di luci fluore-
scenti
●Quando il veicolo è parcheggiato nelle vici-
nanze di ripetitori televisivi, centrali elettri- che, stazioni radio, maxischermi, aeroporti o altre infrastrutture che generino forti
onde radio o rumorosità elettrica
●Quando il veicolo è parcheggiato in un
luogo in cui oggetti, quali ad esempio piante, sono vicine al paraurti posteriore
●Nel caso dei bagagli, ecc. se essi sono col-locati vicino al paraurti posteriore
●Se si installano/rimuovono accessori o un telo copri veicoli nelle vicinanze del parau-rti posteriore
●Quando il veicolo viene trainato
Per evitare che entri in funzione involontaria-
mente, disattivare il portellone posteriore
elettrico automatico. ( P.206)
■Quando si ricollega la batteria da 12 volt
Per permettere al portellone posteriore elet- trico di funzionare adeguatamente, chiudere
il portellone posteriore manualmente.
■S e i l c o m a n d o d i a pe r t ur a d e l po r t e l lo n e posteriore non funziona
Il portellone posteriore può essere sbloccato dall’interno.
1 Rimuovere il coperchio.
Per evitare di fare danni, avvolgere la punta
del cacciavite in uno straccio.
2 Allentare la vite e spostare la copertura.

203
4
Owners Manual_Europe_M9A337_it

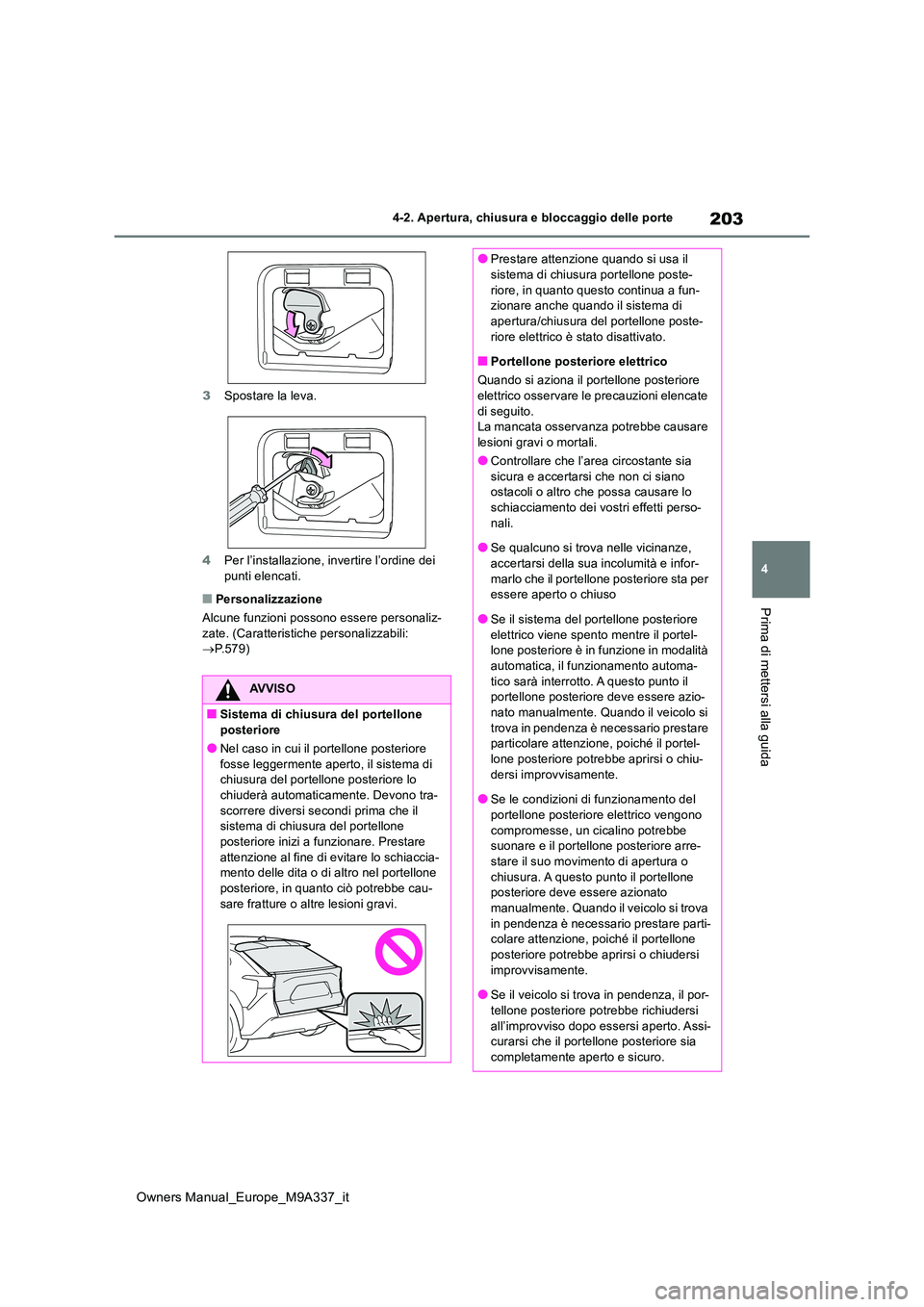

4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
3Spostare la leva.
4 Per l’installazione, invertire l’ordine dei
punti elencati.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. (Caratteristiche personalizzabili:  P.579)
AVVISO
■Sistema di chiusura del portellone posteriore
●Nel caso in cui il portellone posteriore
fosse leggermente aperto, il sistema di chiusura del portellone posteriore lo chiuderà automaticamente. Devono tra-
scorrere diversi secondi prima che il sistema di chiusura del portellone posteriore inizi a funzionare. Prestare
attenzione al fine di evitare lo schiaccia- mento delle dita o di altro nel portellone posteriore, in quanto ciò potrebbe cau-
sare fratture o altre lesioni gravi.
●Prestare attenzione quando si usa il sistema di chiusura portellone poste-
riore, in quanto questo continua a fun- zionare anche quando il sistema di apertura/chiusura del portellone poste-
riore elettrico è stato disattivato.
■Portellone posteriore elettrico
Quando si aziona il portellone posteriore elettrico osservare le precauzioni elencate
di seguito. La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Controllare che l’area circostante sia
sicura e accertarsi che non ci siano ostacoli o altro che possa causare lo schiacciamento dei vostri effetti perso-
nali.
●Se qualcuno si trova nelle vicinanze, accertarsi della sua incolumità e infor-
marlo che il portellone posteriore sta per essere aperto o chiuso
●Se il sistema del portellone posteriore
elettrico viene spento mentre il portel- lone posteriore è in funzione in modalità automatica, il funzionamento automa-
tico sarà interrotto. A questo punto il portellone posteriore deve essere azio-nato manualmente. Quando il veicolo si
trova in pendenza è necessario prestare particolare attenzione, poiché il portel-lone posteriore potrebbe aprirsi o chiu-
dersi improvvisamente.
●Se le condizioni di funzionamento del portellone posteriore elettrico vengono
compromesse, un cicalino potrebbe suonare e il portellone posteriore arre-stare il suo movimento di apertura o
chiusura. A questo punto il portellone posteriore deve essere azionato manualmente. Quando il veicolo si trova
in pendenza è necessario prestare parti- colare attenzione, poiché il portellone posteriore potrebbe aprirsi o chiudersi
improvvisamente.
●Se il veicolo si trova in pendenza, il por- tellone posteriore potrebbe richiudersi
all’improvviso dopo essersi aperto. Assi- curarsi che il portellone posteriore sia completamente aperto e sicuro.

204
Owners Manual_Europe_M9A337_it

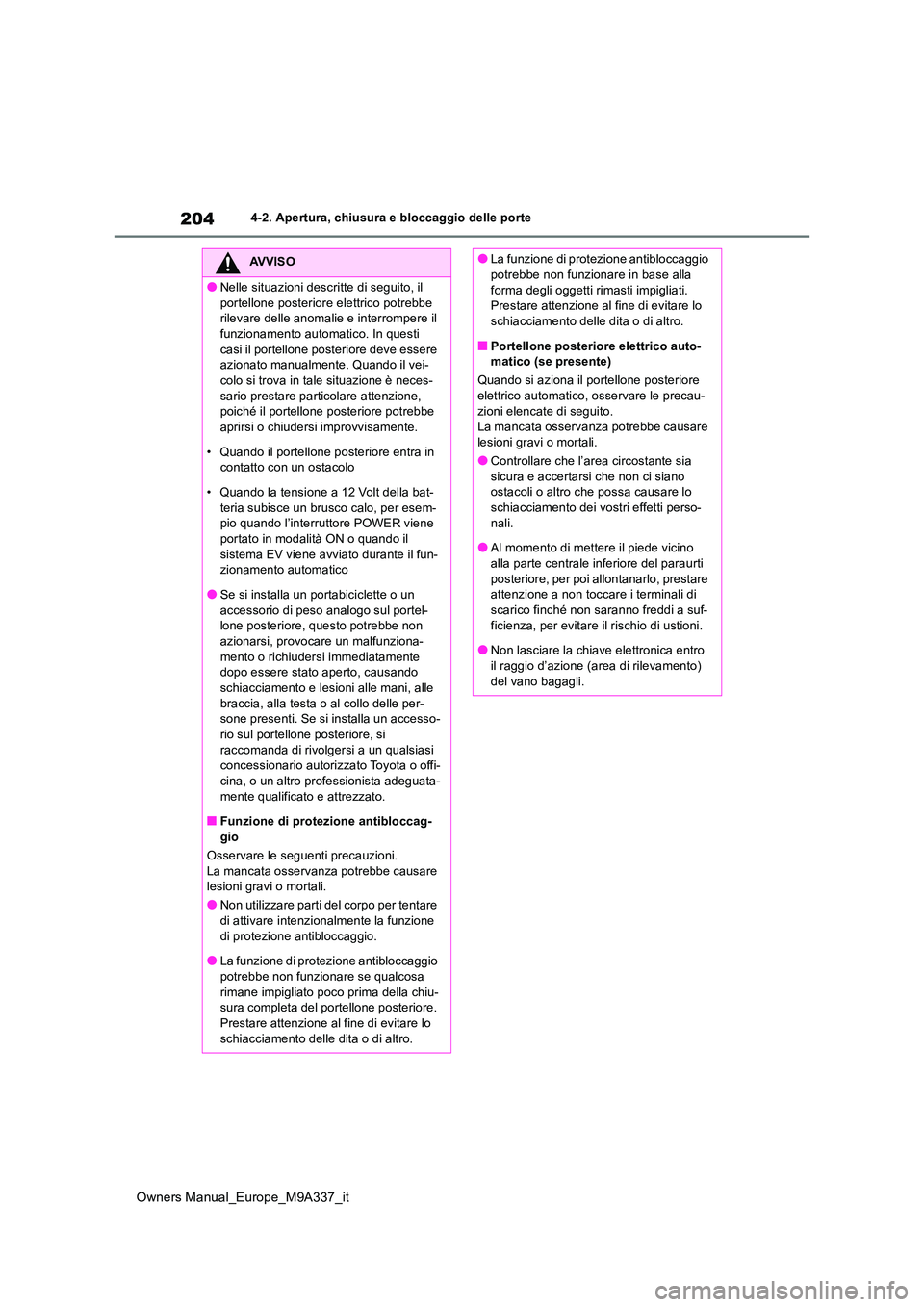

4-2. Apertura, chiusura e bloccaggio delle porte
AVVISO
●Nelle situazioni descritte di seguito, il
portellone posteriore elettrico potrebbe rilevare delle anomalie e interrompere il funzionamento automatico. In questi
casi il portellone posteriore deve essere azionato manualmente. Quando il vei-colo si trova in tale situazione è neces-
sario prestare particolare attenzione, poiché il portellone posteriore potrebbe aprirsi o chiudersi improvvisamente.
• Quando il portellone posteriore entra in contatto con un ostacolo
• Quando la tensione a 12 Volt della bat-
teria subisce un brusco calo, per esem- pio quando l’interruttore POWER viene portato in modalità ON o quando il
sistema EV viene avviato durante il fun- zionamento automatico
●Se si installa un portabiciclette o un
accessorio di peso analogo sul portel- lone posteriore, questo potrebbe non azionarsi, provocare un malfunziona-
mento o richiudersi immediatamente dopo essere stato aperto, causando schiacciamento e lesioni alle mani, alle
braccia, alla testa o al collo delle per- sone presenti. Se si installa un accesso-
rio sul portellone posteriore, si raccomanda di rivolgersi a un qualsiasi concessionario autorizzato Toyota o offi-
cina, o un altro professionista adeguata- mente qualificato e attrezzato.
■Funzione di protezione antibloccag-
gio
Osservare le seguenti precauzioni. La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Non utilizzare parti del corpo per tentare
di attivare intenzionalmente la funzione di protezione antibloccaggio.
●La funzione di protezione antibloccaggio
potrebbe non funzionare se qualcosa rimane impigliato poco prima della chiu-sura completa del portellone posteriore.
Prestare attenzione al fine di evitare lo schiacciamento delle dita o di altro.
●La funzione di protezione antibloccaggio potrebbe non funzionare in base alla
forma degli oggetti rimasti impigliati. Prestare attenzione al fine di evitare lo schiacciamento delle dita o di altro.
■Portellone posteriore elettrico auto-matico (se presente)
Quando si aziona il portellone posteriore elettrico automatico, osservare le precau-
zioni elencate di seguito. La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Controllare che l’area circostante sia
sicura e accertarsi che non ci siano ostacoli o altro che possa causare lo schiacciamento dei vostri effetti perso-
nali.
●Al momento di mettere il piede vicino alla parte centrale inferiore del paraurti
posteriore, per poi allontanarlo, prestare attenzione a non toccare i terminali di scarico finché non saranno freddi a suf-
ficienza, per evitare il rischio di ustioni.
●Non lasciare la chiave elettronica entro il raggio d’azione (area di rilevamento)
del vano bagagli.

205
4
Owners Manual_Europe_M9A337_it
4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
NOTA
■Alberini del portellone posteriore
Il portellone posteriore è munito di alberini
che lo mantengono in posizione. Osservare le seguenti precauzioni. La mancata osservanza potrebbe provocare il
danneggiamento degli alberini del portel- lone posteriore e il conseguente malfun-zionamento.
●Non applicare oggetti estranei come eti-chette, fogli di plastica o adesivi
sull’asta dell’alberino del portellone.
●Non toccare l’asta dell’alberino con guanti o altri oggetti in tessuto.
●Non applicare al portellone posteriore elettrico accessori diversi da quelli origi-nali Toyota.
●Non mettere le mani sull’alberino né esercitare su di esso forze laterali.
■Per evitare il malfunzionamento del sistema di chiusura del portellone posteriore
Non esercitare una forza eccessiva sul
portellone posteriore mentre il sistema di chiusura è in funzione. Applicando una forza eccessiva, si potrebbe provocare il
malfunzionamento del sistema di chiusura del portellone posteriore.
■Per evitare danni al portellone poste-
riore elettrico
●Assicurarsi che tra il portellone poste- riore e il relativo telaio non ci sia del ghiaccio che possa pregiudicare il movi-
mento del portellone posteriore. Azio- nare il portellone posteriore elettrico quando un carico eccessivo è presente
sul portellone stesso potrebbe causarne il malfunzionamento.
●Non esercitare una forza eccessiva sul portellone posteriore mentre il portel-
lone posteriore elettrico è in funzione.
●Fare attenzione a non danneggiare i sensori (installati sul lato destro e sini-
stro del portellone posteriore elettrico) con coltelli o altri oggetti appuntiti. Se il sensore è scollegato, il portellone
posteriore elettrico non si chiuderà auto- maticamente.
■Funzione di chiusura e bloccaggio
Al momento di chiudere il portellone poste-
riore elettrico usando la funzione di chiu- sura e bloccaggio, entra in funzione un cicalino con un suono diverso da quello
normale, prima che inizi l’operazione.
Per verificare che l’operazione sia diverso da quello normale.
Inoltre, una volta che il portellone poste- riore elettrico si sarà chiuso completa-
mente e bloccato, dei segnali di funzionamento indicheranno che le porte sono state tutte bloccate.
Prima di allontanarsi dal veicolo, assicu-
rarsi che si siano attivati i segnali di funzio- namento e che tutte le porte siano bloccate.
■Precauzioni relative al portellone posteriore elettrico automatico (se presente)
Il sensore movimento piede è ubicato die-
tro alla parte centrale inferiore del paraurti posteriore. Osservare quanto segue per assicurare che la funzione del portellone
posteriore elettrico automatico funzioni correttamente:

206
Owners Manual_Europe_M9A337_it
4-2. Apertura, chiusura e bloccaggio delle porte
È possibile modificare le impostazioni
del sistema del portellone posteriore
elettrico visualizzando la schermata
“Impostazioni veicolo” dalla
schermata impostazioni del display
multifunzione. ( P.182)
Le impostazioni modificate del portellone
posteriore elettrico non vengono resettate
portando l’interruttore POWER su OFF. Per
ripristinare le impostazioni originali, è neces-
sario modificarle nuovamente dalla scher-
mata impostazioni del display multifunzione.
NOTA
●Tenere sempre pulita la parte centrale
inferiore del paraurti posteriore. Se la parte centrale inferiore del paraurti posteriore è sporca o coperta dalla
neve, il sensore movimento piede potrebbe non funzionare. In questa situazione, rimuovere lo sporco o la
neve, spostare il veicolo dalla posizione corrente, quindi verif icare che il sensore movimento piede funzioni. Se non fun-
ziona, far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina o un altro professioni-
sta adeguatamente qualificato e attrez- zato.
●Non applicare sulla parte centrale infe-
riore del paraurti posteriore sostanze con effetto di rimozione dell’acqua (idro-file) o altri rivestimenti.
●Non parcheggiare il veicolo vicino a oggetti che si potrebbero muovere ed entrare in contatto con la parte centrale
inferiore del paraurti posteriore, per esempio erba o piante. Se il veicolo è rimasto parcheggiato per un po’ di
tempo in prossimità di oggetti, per esempio erba o piante, che potrebbero
muoversi e toccare la parte centrale inferiore del paraurti posteriore, il sen-sore movimento piede potrebbe non
funzionare. In questa situazione, spo- stare il veicolo dalla posizione corrente e controllare se il sensore movimento
piede funziona. Se non funziona, far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o offi-
cina o un altro professionista adeguata- mente qualificato e attrezzato.
●Non sottoporre il paraurti posteriore a forti impatti.
Se il paraurti posteriore ha subito un urto violento, il portellone posteriore elettrico automatico potrebbe non fun-
zionare correttamente. Se il portellone posteriore elettrico automatico non fun-ziona nelle seguenti situazioni, far con-
trollare il veicolo da un qualsiasi concessionario autorizzato Toyota o offi-cina o un altro professionista adeguata-
mente qualificato e attrezzato.
• Il sensore movimento piede o l’area cir- costante sono stati sottoposti a un urto
violento.
• La parte centrale inferiore del paraurti posteriore è graffiata o danneggiata.
●Non smontare il paraurti posteriore.
●Non applicare adesivi sul paraurti poste-riore.
●Non verniciare il paraurti posteriore.
●Se si attacca un portabiciclette o un altro oggetto pesante al portellone
posteriore elettrico, disabilitare il portel- lone posteriore elettrico automatico.
Disattivazione del sistema del
portellone posteriore elettrico
(veicoli con porte llone poste-
riore elettrico)
