2021 TOYOTA RAV4 PHEV Instruksjoner for bruk (in Norwegian)

Situasjoner der det er nødvendig å
kontakte forhandlere før tauing
Symptomene nedenfor kan indikere at det
er noe feil med girkassen. Kontakt en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet pålitelig
verksted eller en bilbergingstjeneste.
• Advarselsmeldingen for
hybridsystemet vises på
multiinformasjonsdisplayet, og bilen
beveger seg ikke.
• Bilen avgir unormal støy.
Tauing i slepebrille
Forfra
Bruk slepetralle under bakhjulene.
Bakfra
Bruk slepetralle under forhjulene.
OBS
Tauing med stropper
Ikke tau med stropper. Dette kan påføre
skader på karosseriet.
Bruke bergingsbil
Når en bergingsbil brukes til å
transportere bilen, må det brukes
dekkfestestropper. Se brukerhåndboken
til bergingsbilen for dekkfestemetode.
For å hindre at bilen beveger seg under
transport trekkes parkeringsbremsen til
og tenningsbryteren slås av.
Nødtauing
Hvis en kranbil ikke er tilgjengelig i en
nødssituasjon, kan bilen midlertidig taues
etter kabler eller kjettinger som er festet
til slepekrokene. Dette må kun gjøres på
veier med hardt underlag og fast
veidekke over korte strekninger og ved
hastighet under 30 km/t.
Det må være en fører i bilen for å styre og
betjene bremsene. Bilens hjul, drivverk,
aksler, styring og bremser må være i god
stand.
Nødslepeprosedyre
For at bilen din skal kunne taues av en
annen bil, må slepekroken monteres på
bilen. Installer slepekroken på følgende
måte.
8.2 Tiltak i en nødssituasjon
415
8
Hvis det oppstår problemer

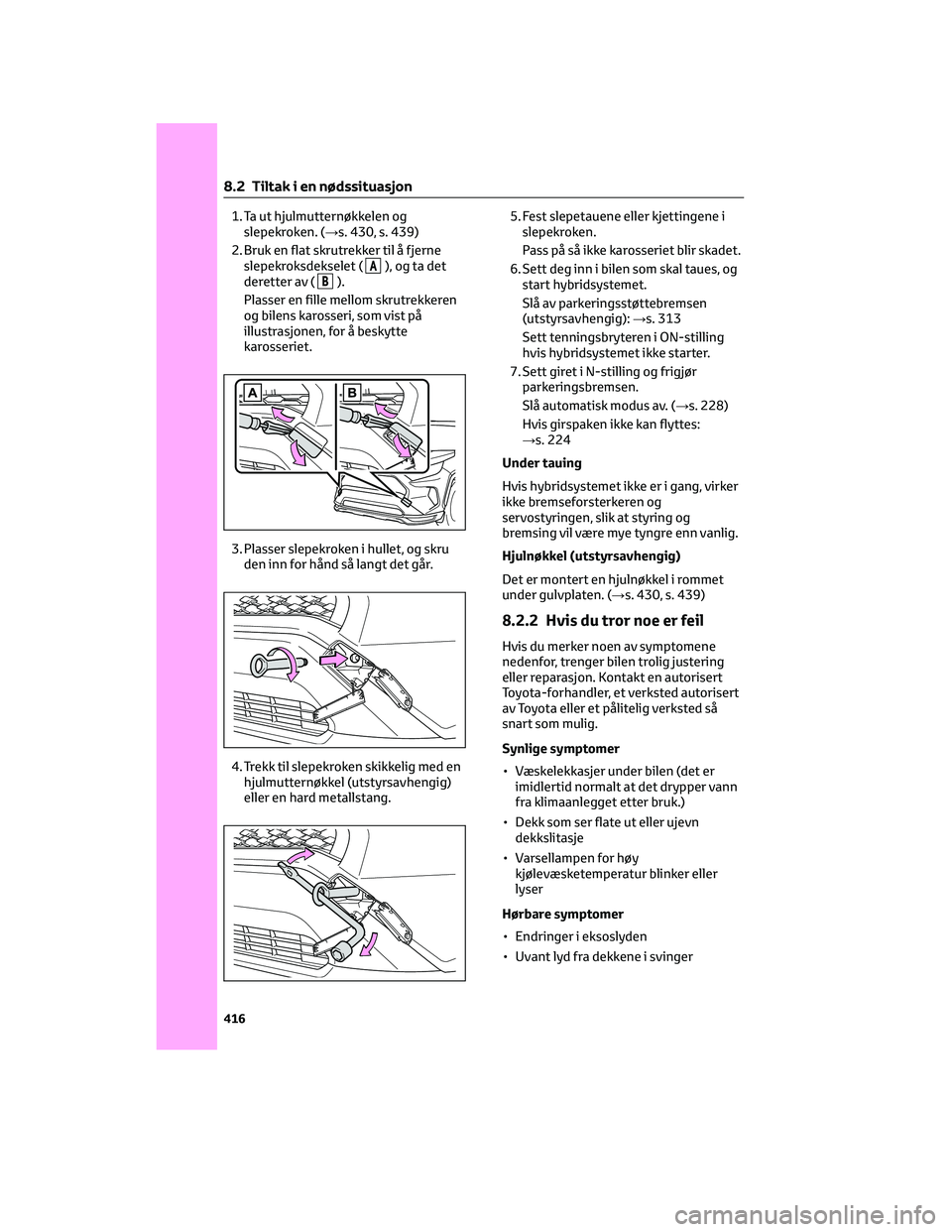

1. Ta ut hjulmutternøkkelen og
slepekroken. (→s. 430, s. 439)
2. Bruk en flat skrutrekker til å fjerne
slepekroksdekselet (
A), og ta det
deretter av (
B).
Plasser en fille mellom skrutrekkeren
og bilens karosseri, som vist på
illustrasjonen, for å beskytte
karosseriet.
3. Plasser slepekroken i hullet, og skru
den inn for hånd så langt det går.
4. Trekk til slepekroken skikkelig med en
hjulmutternøkkel (utstyrsavhengig)
eller en hard metallstang.5. Fest slepetauene eller kjettingene i
slepekroken.
Pass på så ikke karosseriet blir skadet.
6. Sett deg inn i bilen som skal taues, og
start hybridsystemet.
Slå av parkeringsstøttebremsen
(utstyrsavhengig):→s. 313
Sett tenningsbryteren i ON-stilling
hvis hybridsystemet ikke starter.
7. Sett giret i N-stilling og frigjør
parkeringsbremsen.
Slå automatisk modus av. (→s. 228)
Hvis girspaken ikke kan flyttes:
→s. 224
Under tauing
Hvis hybridsystemet ikke er i gang, virker
ikke bremseforsterkeren og
servostyringen, slik at styring og
bremsing vil være mye tyngre enn vanlig.
Hjulnøkkel (utstyrsavhengig)
Det er montert en hjulnøkkel i rommet
under gulvplaten. (→s. 430, s. 439)
8.2.2 Hvis du tror noe er feil
Hvis du merker noen av symptomene
nedenfor, trenger bilen trolig justering
eller reparasjon. Kontakt en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et pålitelig verksted så
snart som mulig.
Synlige symptomer
• Væskelekkasjer under bilen (det er
imidlertid normalt at det drypper vann
fra klimaanlegget etter bruk.)
• Dekk som ser flate ut eller ujevn
dekkslitasje
• Varsellampen for høy
kjølevæsketemperatur blinker eller
lyser
Hørbare symptomer
• Endringer i eksoslyden
• Uvant lyd fra dekkene i svinger
8.2 Tiltak i en nødssituasjon
416

• Fremmede lyder i forbindelse med
oppheng/fjæring
• Skarpe lyder eller annen støy knyttet
til hybridsystemet
Funksjonelle symptomer
• Motoren fusker eller går ujevnt
• Merkbart redusert trekkraft• Bilen trekker mye til én side under
nedbremsing
• Bilen trekker mye til én side når du
kjører på flat vei
• Tap av bremseeffekt, slark i
bremsepedalen, pedalen berører
nesten gulvet
8.2.3 Hvis en varsellampe tennes eller en varsellyd høres
Utfør rolig handlingene nedenfor hvis en av varsellampene tennes eller begynner å blinke.
Hvis en varsellampe tennes eller begynner å blinke, og deretter slår seg av, trenger det
ikke nødvendigvis å være en indikasjon på en feil i systemet. Hvis dette skjer, må bilen
imidlertid kontrolleres av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
Handlinger knyttet til varsellamper eller varsellyder
Varsellampe for bremsesystem (varsellyd)
Varsellampe Detaljer/handlinger
(Rød)Varsler om:
■Lavt bremsevæskenivå eller
■Funksjonsfeil i bremsesystemet
Stopp bilen umiddelbart på et trygt sted, og kontakt en
autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted. Fortsatt kjøring kan være
farlig.
Varsellampe for bremsesystem
Varsellampe Detaljer/handlinger
(gul)Varsler om funksjonsfeil i følgende systemer:
■parkeringsbremssystemet
■det regenerative bremsesystemet eller
■det elektronisk kontrollerte bremsesystemet
Få bilen kontrollert av en autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et annet pålitelig verksted
umiddelbart.
Varsellampe for ladesystem*
Varsellampe Detaljer/handlinger
Varsler om en funksjonsfeil i bilens ladesystem
Stopp bilen umiddelbart på et trygt sted, og kontakt en autori-
sert Toyota-forhandler, et autorisert Toyota-verksted eller et
annet pålitelig verksted.
*Denne lampen lyser i multiinformasjonsdisplayet.
8.2 Tiltak i en nødssituasjon
417
8
Hvis det oppstår problemer

Varsellampe for høy kjølevæsketemperatur*(varsellyd)
Varsellampe Detaljer/handlinger
Indikerer at motoren er overopphetet
Stans bilen umiddelbart på et sikkert sted. Løsning (→s. 454)
*Denne lampen tennes i multiinformasjonsdisplayet med en melding.
Varsellampe for overopphetet hybridsystem
*(varsellyd)
Varsellampe Detaljer/handlinger
Varsler om at hybridsystemet er overopphetet
Stans bilen på et sikkert sted. Løsning (→s. 454)
*Denne lampen tennes i multiinformasjonsdisplayet med en melding.
Varsellampe for lavt motoroljetrykk
*(varsellyd)
Varsellampe Detaljer/handlinger
Indikerer at motorens oljetrykk er for lavt
Stopp bilen umiddelbart på et trygt sted, og kontakt en autori-
sert Toyota-forhandler, et autorisert Toyota-verksted eller et
annet pålitelig verksted.
*Denne lampen tennes i multiinformasjonsdisplayet med en melding.
Varsellampe for funksjonsfeil
*
Varsellampe Detaljer/handlinger
Varsler om funksjonsfeil i følgende systemer:
■Hybridsystemet;
■Det elektroniske motorkontrollsystemet;
■Det elektroniske gasskontrollsystemet eller
■Utslippskontrollsystemet (utstyrsavhengig)
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
*Denne lampen lyser i multiinformasjonsdisplayet.
SRS-varsellampe
Varsellampe Detaljer/handlinger
Varsler om funksjonsfeil i følgende systemer:
■SRS-kollisjonsputesystemet eller
■Beltestrammersystemet
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
8.2 Tiltak i en nødssituasjon
418

ABS-varsellampe
Varsellampe Detaljer/handlinger
Varsler om funksjonsfeil i følgende systemer:
■Det blokkeringsfrie bremsesystemet eller
■Bremseassistansesystemet
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
Varsellampe for elektrisk servostyring*(varsellyd)
Varsellampe Detaljer/handlinger
(rød/gul)Varsler om en feil i den elektriske servostyringen (EPS)
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
*Denne lampen lyser i multiinformasjonsdisplayet.
PCS-varsellampe (varselsummer)
Varsellampe Detaljer/handlinger
(blinker eller lyser)
(Utstyrsavhengig)Hvis en varsellyd høres samtidig: Indikerer at en funksjonsfeil har
oppstått i PCS-systemet (Pre-Collision-systemet)
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
Hvis en varsellyd ikke høres: Indikerer at PCS (Pre-Collision-
systemet) er midlertidig utilgjengelig. Korrigerende tiltak kan
være nødvendig.
Følg instruksjonene som vises i multiinformasjonsdisplayet.
(→s. 250,s. 425)
Hvis PCS (Pre-Collision-system) eller VSC (stabilitetskontroll) er
deaktivert, vil PCS-varsellampen lyse.
S. 258
LTA-indikator*(varsellyd)
Varsellampe Detaljer/handlinger
(Oransje)
(utstyrsavhengig)Indikerer en funksjonsfeil i LTA-systemet (filfølgeassistanse)
Følg instruksjonene som vises i multiinformasjonsdisplayet.
(→s. 266)
*Denne lampen lyser i multiinformasjonsdisplayet.
8.2 Tiltak i en nødssituasjon
419
8
Hvis det oppstår problemer

OFF-indikator for Toyota parkeringshjelp*(varsellyd)
Varsellampe Detaljer/handlinger
Når en varsellyd høres: Varsler om en feil på Toyota parkerings-
hjelp
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
Når en varsellyd ikke høres: Indikerer at systemet er midlertidig
utilgjengelig på grunn av at en føler er skitten eller dekket med
is e.l.
Følg instruksjonene som vises i multiinformasjonsdisplayet.
(→s. 309,s. 425)
*Denne lampen lyser i multiinformasjonsdisplayet.
PKSB OFF-indikator
*
Varsellampe Detaljer/handlinger
(Utstyrsavhengig)Hvis "Parking Support Brake Malfunction Visit Your Dealer"
(Feil i parkeringshjelobrems, kontakt forhandler) vises i multiin-
formasjonsdisplayet: Indikerer en feil i PKSB-systemet (parke-
ringshjelpbrems)
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
Hvis "Parking Assist Unavailable" (parkeringshjelp utilgjengelig)
vises i multiinformasjonsdisplayet: Indikerer at systemet er mid-
lertidig utilgjengelig på grunn av at en føler er skitten eller dekket
med is e.l.
Følg instruksjonene som vises i multiinformasjonsdisplayet.
(→s. 317,s. 425)
*Denne lampen lyser i multiinformasjonsdisplayet.
BSM OFF-indikator
*(varsellyd)
Varsellampe Detaljer/handlinger
Varsler om en feil i blindsonedetektorens (BSM) funksjon
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
Indikerer at bakre støtfanger rundt radarføleren er dekket med
skitt e.l. (→s. 299)
Følg instruksjonene som vises i multiinformasjonsdisplayet.
(→s. 285,s. 425)
*Denne lampen lyser i multiinformasjonsdisplayet.
8.2 Tiltak i en nødssituasjon
420

RCTA OFF-indikator*(varsellyd)
Varsellampe Detaljer/handlinger
(Utstyrsavhengig)Indikerer en funksjonsfeil i RCTA-systemet (varsel om kryssende
trafikk bak bilen)
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
Indikerer at bakre støtfanger rundt radarføleren er dekket med
skitt e.l. (→s. 299)
Følg instruksjonene som vises i multiinformasjonsdisplayet.
(→s. 285,s. 425)
*Denne lampen lyser i multiinformasjonsdisplayet.
Hjulslippindikator
Varsellampe Detaljer/handlinger
Varsler om funksjonsfeil i følgende systemer:
■Stabilitetskontrollsystemet/tilhengersvingkontrollen
■Antispinnsystemet (TRC);
■Trail-modusfunksjonen, eller
■Bakkestartkontrollsystemet
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
Varsellampe for feil bruk av pedal*(varsellyd)
Varsellampe Detaljer/handlinger
Når en varsellyd høres:
■Bremseoverstyringssystemet fungerer ikke som det skal
■Kjør-start-kontrollen fungerer ikke som den skal
■Kjør-start-kontroll er i drift
Følg instruksjonene som vises i multiinformasjonsdisplayet.
Når en varsellyd ikke høres: Bremseoverstyringssystemet er
aktivert.
Slipp opp gasspedalen, og trykk inn bremsepedalen.
*Denne lampen lyser i multiinformasjonsdisplayet.
Indikator for bremsehold aktivert (varselsummer)
Varsellampe Detaljer/handlinger
(Blinker)Varsler om en feil i bremseholdfunksjonen
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
8.2 Tiltak i en nødssituasjon
421
8
Hvis det oppstår problemer

Indikator for parkeringsbrems
Varsellampe Detaljer/handlinger
(Blinker)Det kan hende at parkeringsbremsen ikke er helt aktivert eller
frigjort
Trykk på parkeringsbremsbryteren igjen.
Denne lampen tennes når parkeringsbremsen ikke er frigjort.
Hvis lampen slukkes etter at parkeringsbremsen er frigjort,
fungerer systemet normalt.
Varsellampe for dekktrykk*
Varsellampe Detaljer/handlinger
Når indikatorlampen tennes etter å ha blinket i ca. ett minutt
(ingen varsellyd høres): Feil i varselsystemet for dekktrykk
Få systemet kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted.
Når lampen tennes (en varsellyd høres): Lavt dekktrykk av natur-
lige årsaker
Juster dekktrykket til det angitte dekktrykket for kalde dekk.
(→s. 465)
Lav dekktrykk på grunn av punktert dekk
Stans bilen umiddelbart på et sikkert sted. Løsning (→s. 423)
*Denne lampen lyser i multiinformasjonsdisplayet.
Varsellampe for lavt drivstoffnivå
Varsellampe Detaljer/handlinger
Varsler om at resterende drivstoffmengde er ca. 8,3 l eller mindre
Fyll på drivstoff.
Varsellampe for førerens og forsetepassasjerens sikkerhetsbelter (varsellyd)*
Varsellampe Detaljer/handlinger
Varsler føreren og/eller forsetepassasjeren om at sikkerhetsbeltet
må festes
Fest sikkerhetsbeltet. Hvis det sitter noen i passasjersetet
foran, må forsetepassasjeren feste sikkerhetsbeltet for å slå av
varsellampen (varsellyden).
*Varsellyd for førers og forsetepassasjerens sikkerhetsbelte: Varsellyden for førerens og
forsetepassasjerens sikkerhetsbelte utløses for å varsle dem om at sikkerhetsbeltet ikke
er festet. Hvis sikkerhetsbeltet ikke er festet, lyder summeren periodisk i en viss periode
etter at bilen når en bestemt hastighet.
8.2 Tiltak i en nødssituasjon
422
