2021 TOYOTA CAMRY Manual de utilização (in Portuguese)

5276-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

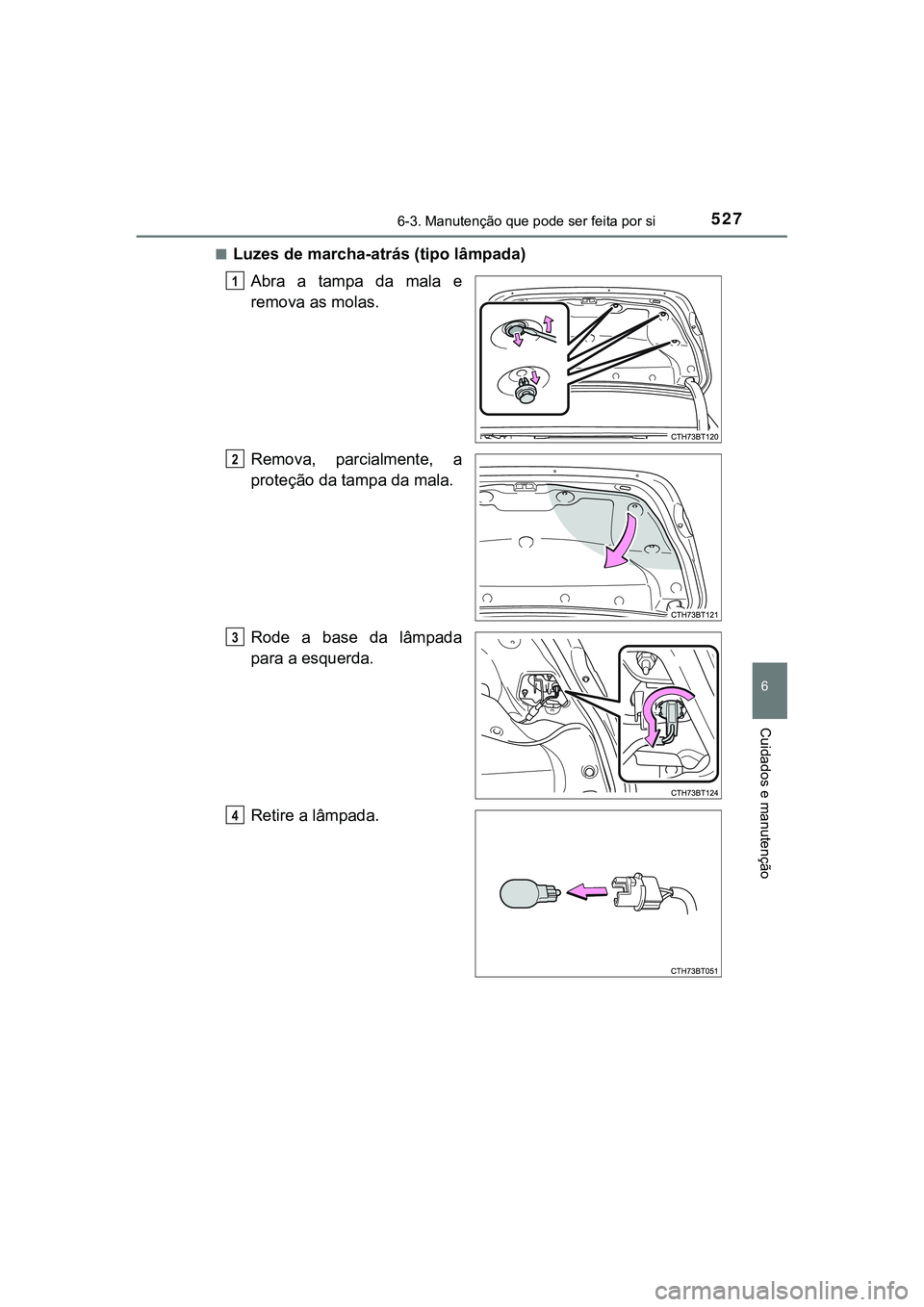

■Luzes de marcha-atrás (tipo lâmpada)
Abra a tampa da mala e
remova as molas.
Remova, parcialmente, a
proteção da tampa da mala.
Rode a base da lâmpada
para a esquerda.
Retire a lâmpada.
1
2
3
4

5286-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

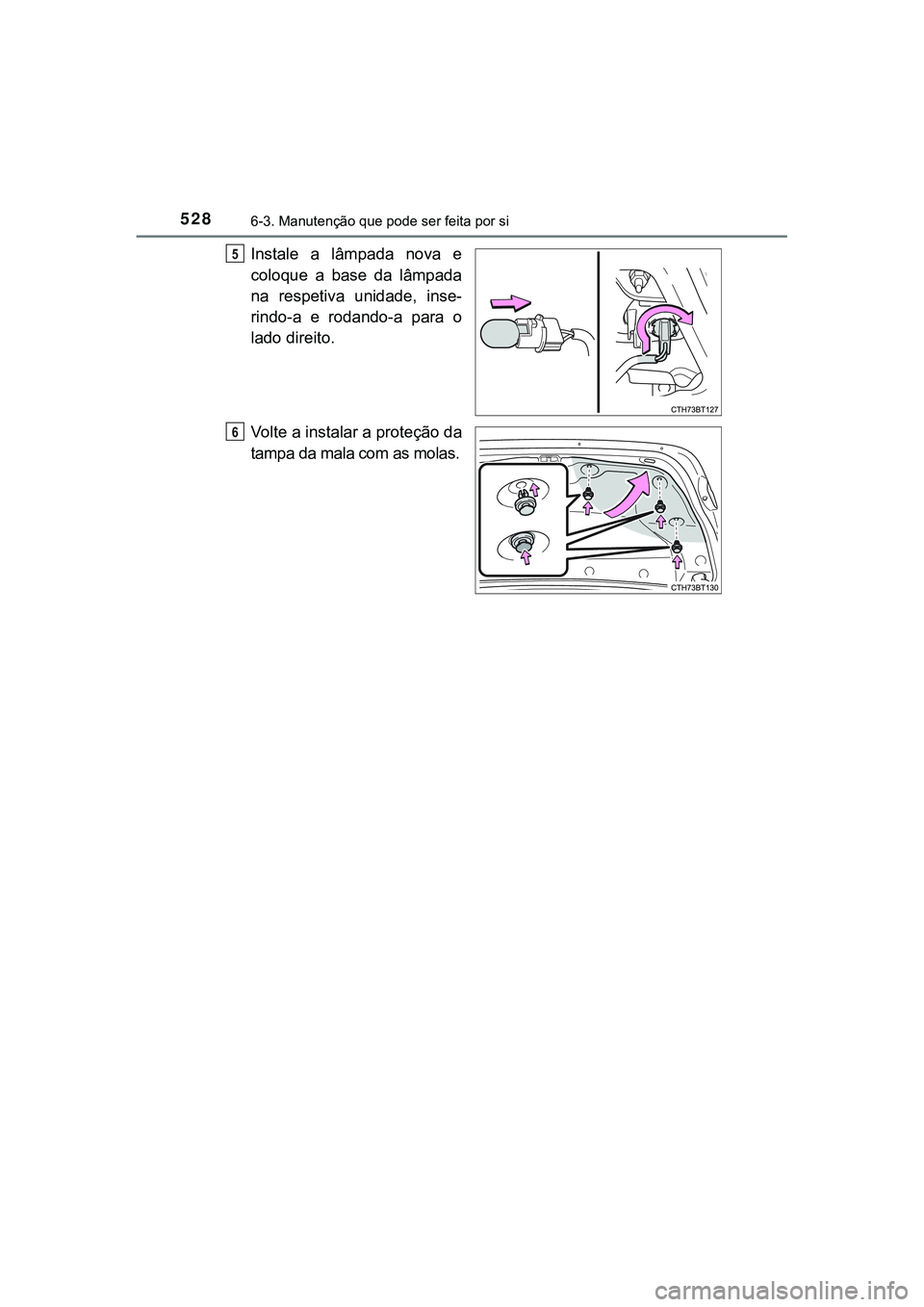

Instale a lâmpada nova e
coloque a base da lâmpada
na respetiva unidade, inse-
rindo-a e rodando-a para o
lado direito.
Volte a instalar a proteção da
tampa da mala com as molas.5
6

5296-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

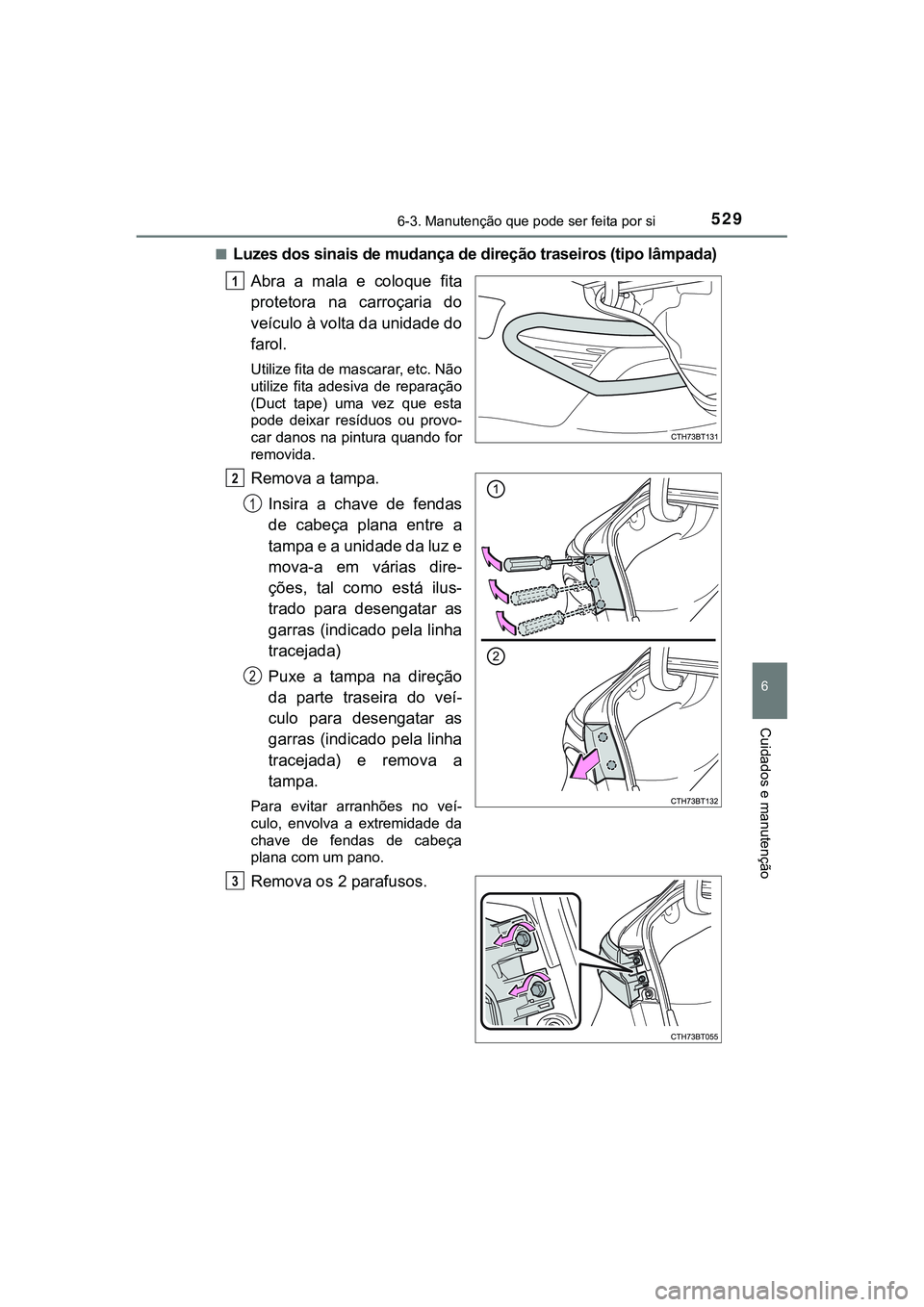

■Luzes dos sinais de mudança de direção traseiros (tipo lâmpada)
Abra a mala e coloque fita
protetora na carroçaria do
veículo à volta da unidade do
farol.
Utilize fita de mascarar, etc. Não
utilize fita adesiva de reparação
(Duct tape) uma vez que esta
pode deixar resíduos ou provo-
car danos na pintura quando for
removida.
Remova a tampa.
Insira a chave de fendas
de cabeça plana entre a
tampa e a unidade da luz e
mova-a em várias dire-
ções, tal como está ilus-
trado para desengatar as
garras (indicado pela linha
tracejada)
Puxe a tampa na direção
da parte traseira do veí-
culo para desengatar as
garras (indicado pela linha
tracejada) e remova a
tampa.
Para evitar arranhões no veí-
culo, envolva a extremidade da
chave de fendas de cabeça
plana com um pano.
Remova os 2 parafusos.
1
2
1
2
3

5306-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

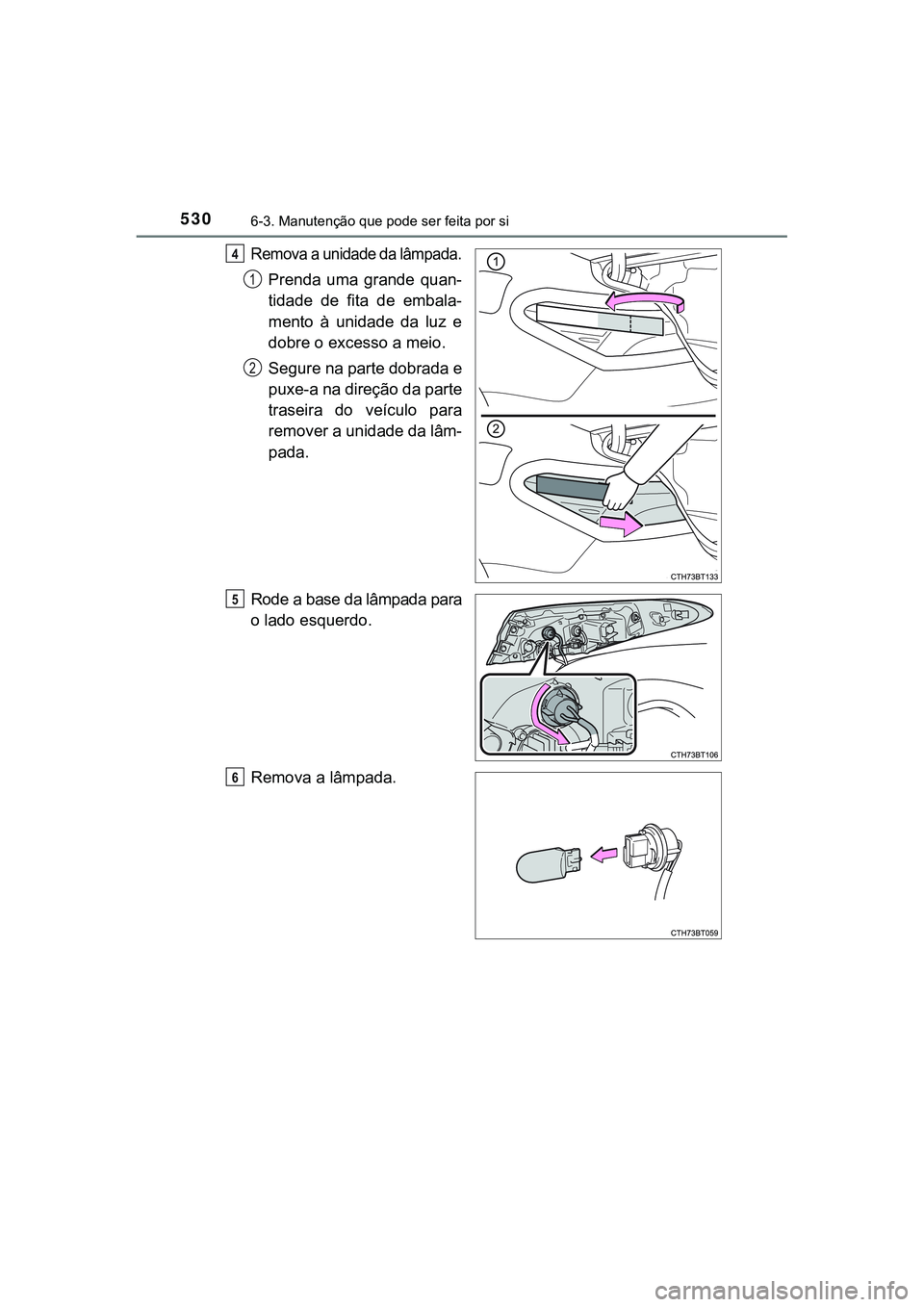

Remova a unidade da lâmpada.
Prenda uma grande quan-
tidade de fita de embala-
mento à unidade da luz e
dobre o excesso a meio.
Segure na parte dobrada e
puxe-a na direção da parte
traseira do veículo para
remover a unidade da lâm-
pada.
Rode a base da lâmpada para
o lado esquerdo.
Remova a lâmpada.
4
1
2
5
6

5316-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

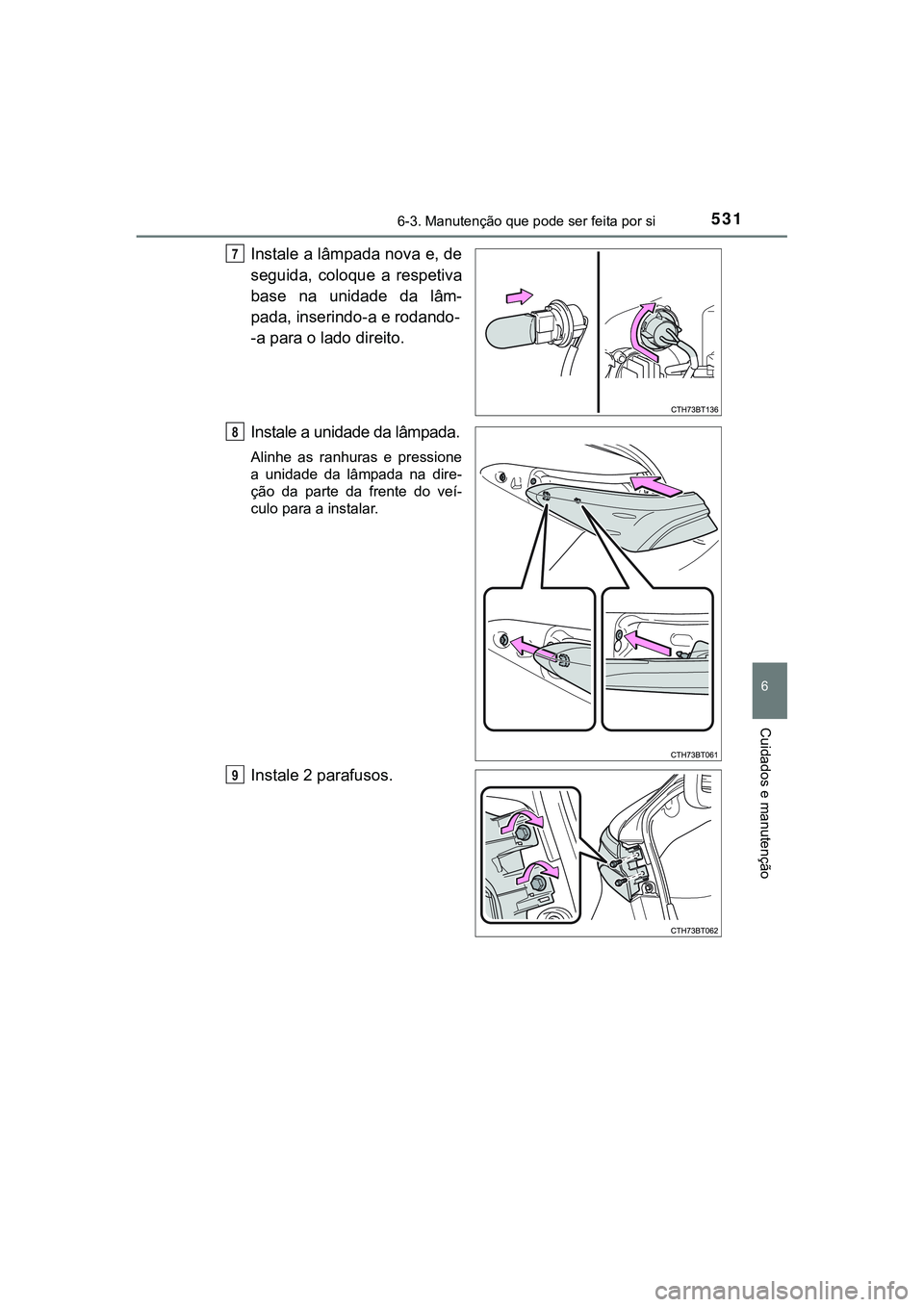

Instale a lâmpada nova e, de
seguida, coloque a respetiva
base na unidade da lâm-
pada, inserindo-a e rodando-
-a para o lado direito.
Instale a unidade da lâmpada.
Alinhe as ranhuras e pressione
a unidade da lâmpada na dire-
ção da parte da frente do veí-
culo para a instalar.
Instale 2 parafusos.
7
8
9

5326-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
Instale a tampa.
Remova a fita protetora.
■Substituir as lâmpadas que se seguem
Se uma das luzes listadas de seguida fundir, mande-as substituir
num concessionário Toyota autorizado, reparador Toyota autori-
zado ou em qualquer reparador da sua confiança.
●Faróis
●Luzes para circulação diurna/Luzes de presença
●Luzes dos sinais de mudança de direção da frente (tipo LED)
●Luzes de nevoeiro à frente (Se equipado)
●Luzes dos sinais de mudança de direção laterais
●Luzes de presença
●Luzes de ambiente laterais traseiras
●Luzes de stop
●Luzes dos sinais de mudança de direção traseiros (tipo LED)
●Luzes de marcha-atrás (tipo LED)
●Luz de nevoeiro traseira
●Luz de stop superior
●Luzes da chapa de matrícula
10
11

5336-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

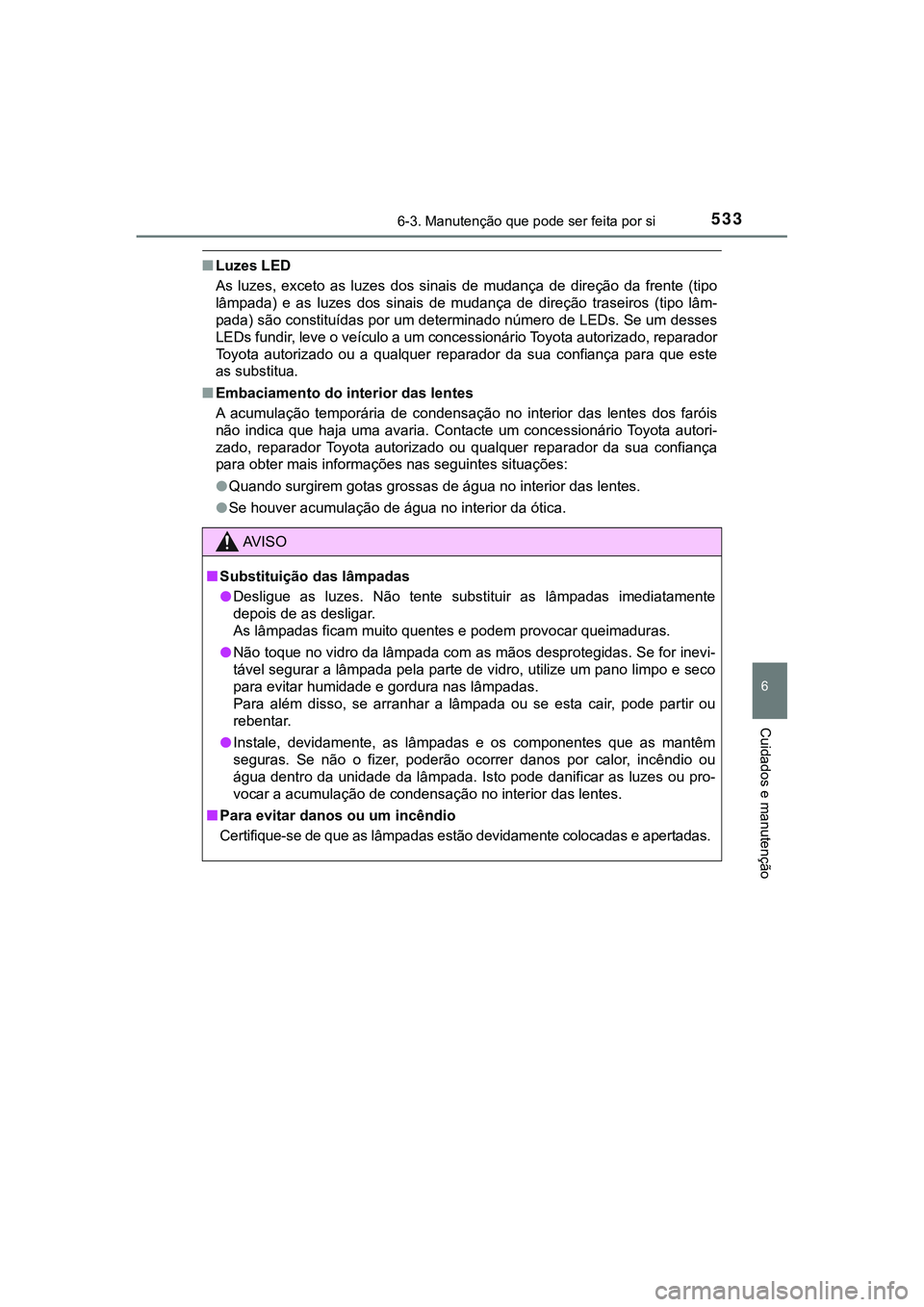

■Luzes LED
As luzes, exceto as luzes dos sinais de mudança de direção da frente (tipo
lâmpada) e as luzes dos sinais de mudança de direção traseiros (tipo lâm-
pada) são constituídas por um determinado número de LEDs. Se um desses
LEDs fundir, leve o veículo a um concessionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer reparador da sua confiança para que este
as substitua.
■Embaciamento do interior das lentes
A acumulação temporária de condensação no interior das lentes dos faróis
não indica que haja uma avaria. Contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança
para obter mais informações nas seguintes situações:
●Quando surgirem gotas grossas de água no interior das lentes.
●Se houver acumulação de água no interior da ótica.
AV I S O
■Substituição das lâmpadas
●Desligue as luzes. Não tente substituir as lâmpadas imediatamente
depois de as desligar.
As lâmpadas ficam muito quentes e podem provocar queimaduras.
●Não toque no vidro da lâmpada com as mãos desprotegidas. Se for inevi-
tável segurar a lâmpada pela parte de vidro, utilize um pano limpo e seco
para evitar humidade e gordura nas lâmpadas.
Para além disso, se arranhar a lâmpada ou se esta cair, pode partir ou
rebentar.
●Instale, devidamente, as lâmpadas e os componentes que as mantêm
seguras. Se não o fizer, poderão ocorrer danos por calor, incêndio ou
água dentro da unidade da lâmpada. Isto pode danificar as luzes ou pro-
vocar a acumulação de condensação no interior das lentes.
■Para evitar danos ou um incêndio
Certifique-se de que as lâmpadas estão devidamente colocadas e apertadas.
