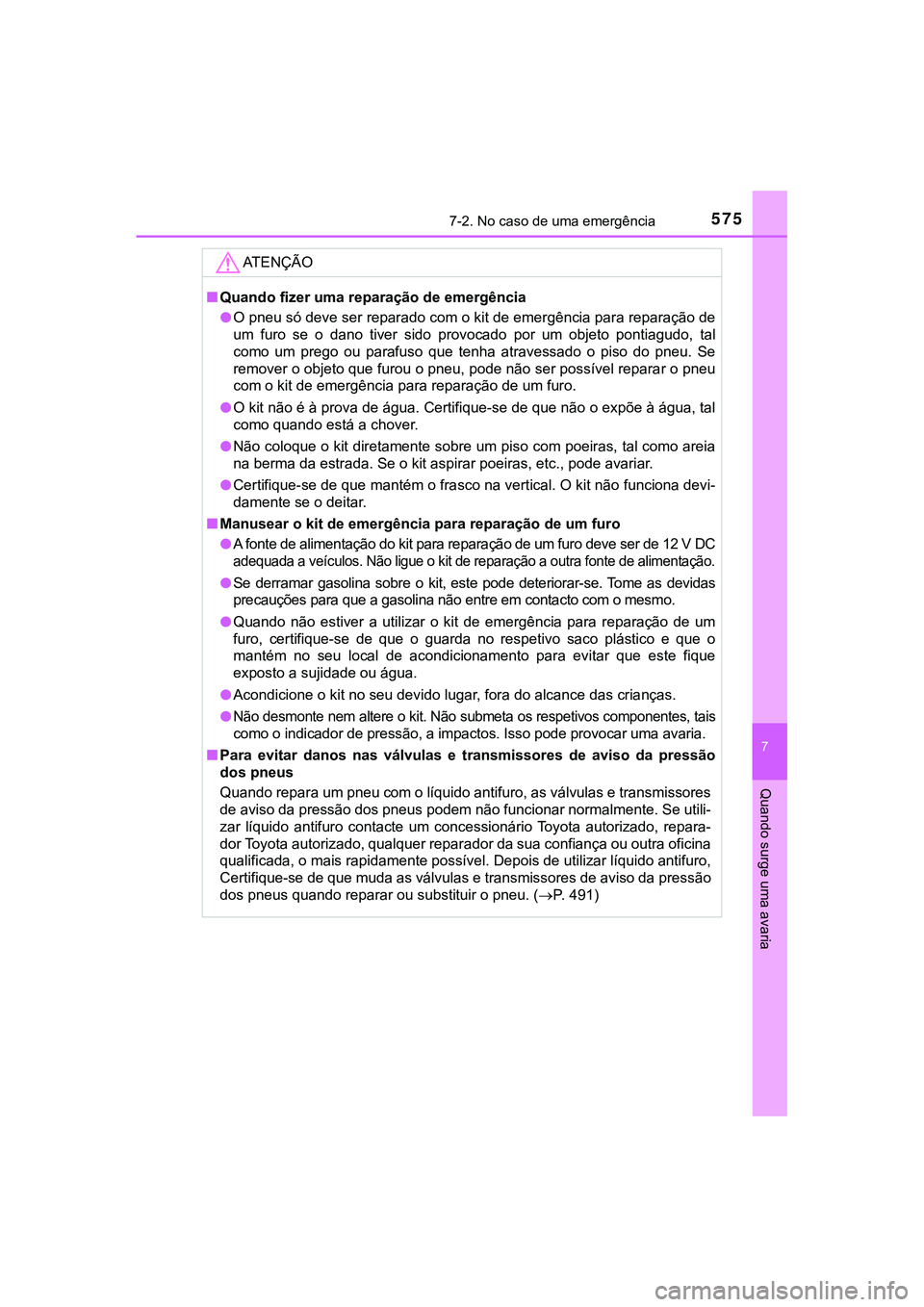

5757-2. No caso de uma emergência
CAMRY_HV_EE
7
Quando surge uma avaria
AT E N Ç Ã O
■Quando fizer uma reparação de emergência
●O pneu só deve ser reparado com o kit de emergência para reparação de
um furo se o dano tiver sido provocado por um objeto pontiagudo, tal
como um prego ou parafuso que tenha atravessado o piso do pneu. Se
remover o objeto que furou o pneu, pode não ser possível reparar o pneu
com o kit de emergência para reparação de um furo.
●O kit não é à prova de água. Certifique-se de que não o expõe à água, tal
como quando está a chover.
●Não coloque o kit diretamente sobre um piso com poeiras, tal como areia
<00510044000300450048005500500044000300470044000300480056005700550044004700440011000300360048000300520003004e004c00570003004400560053004c0055004400550003005300520048004c005500440056000f000300480057004600
11000f0003005300520047004800030044005900440055004c[ar.
●Certifique-se de que mantém o frasco na vertical. O kit não funciona devi-
damente se o deitar.
■Manusear o kit de emergência para reparação de um furo
●A fonte de alimentação do kit para reparação de um furo deve ser de 12 V DC
adequada a veículos. Não ligue o kit de reparação a outra fonte de alimentação.
●Se derramar gasolina sobre o kit, este pode deteriorar-se. Tome as devidas
precauções para que a gasolina não entre em contacto com o mesmo.
●Quando não estiver a utilizar o kit de emergência para reparação de um
furo, certifique-se de que o guarda no respetivo saco plástico e que o
mantém no seu local de acondicionamento para evitar que este fique
exposto a sujidade ou água.
●Acondicione o kit no seu devido lugar, fora do alcance das crianças.
●
Não desmonte nem altere o kit. Não submeta os respetivos componentes, tais
como o indicador de pressão, a impactos. Isso pode provocar uma avaria.
■Para evitar danos nas válvulas e transmissores de aviso da pressão
dos pneus
Quando repara um pneu com o líquido antifuro, as válvulas e transmissores
de aviso da pressão dos pneus podem não funcionar normalmente. Se utili-
zar líquido antifuro contacte um concessionário Toyota autorizado, repara-
dor Toyota autorizado, qualquer reparador da sua confiança ou outra oficina
qualificada, o mais rapidamente possível. Depois de utilizar líquido antifuro,
Certifique-se de que muda as válvulas e transmissores de aviso da pressão
dos pneus quando reparar ou substituir o pneu. (P. 491)

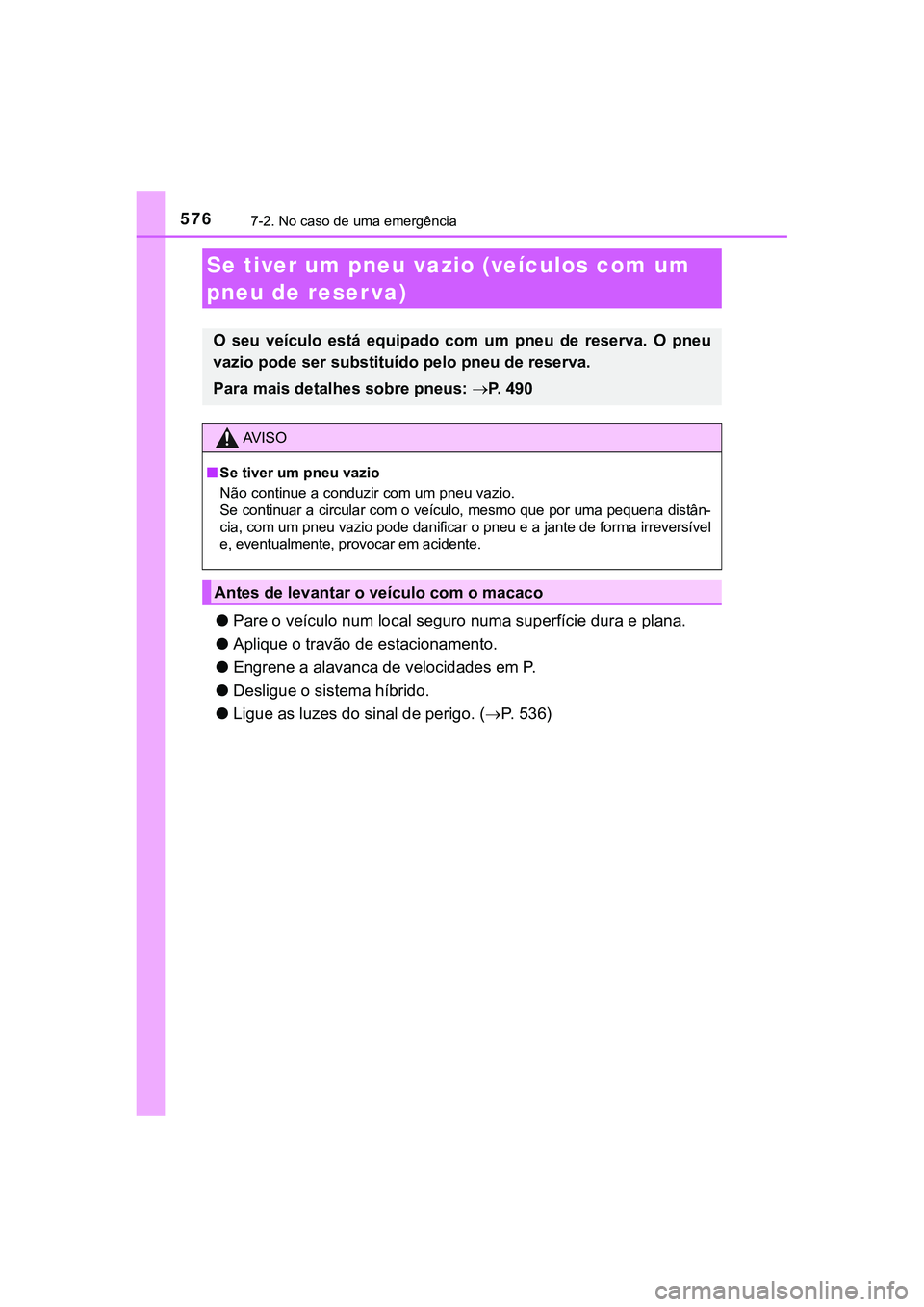

5767-2. No caso de uma emergência
CAMRY_HV_EE
●Pare o veículo num local seguro numa superfície dura e plana.
●Aplique o travão de estacionamento.
●Engrene a alavanca de velocidades em P.
●Desligue o sistema híbrido.
●Ligue as luzes do sinal de perigo. (P. 5 3 6 )
Se tiver um pneu vazio (veículos com um
pneu de reser va)
O seu veículo está equipado com um pneu de reserva. O pneu
vazio pode ser substituído pelo pneu de reserva.
Para mais detalhes sobre pneus: P. 490
AV I S O
■Se tiver um pneu vazio
Não continue a conduzir com um pneu vazio.
Se continuar a circular com o veículo, mesmo que por uma pequena distân-
cia, com um pneu vazio pode danificar o pneu e a jante de forma irreversível
e, eventualmente, provocar em acidente.
Antes de levantar o veículo com o macaco

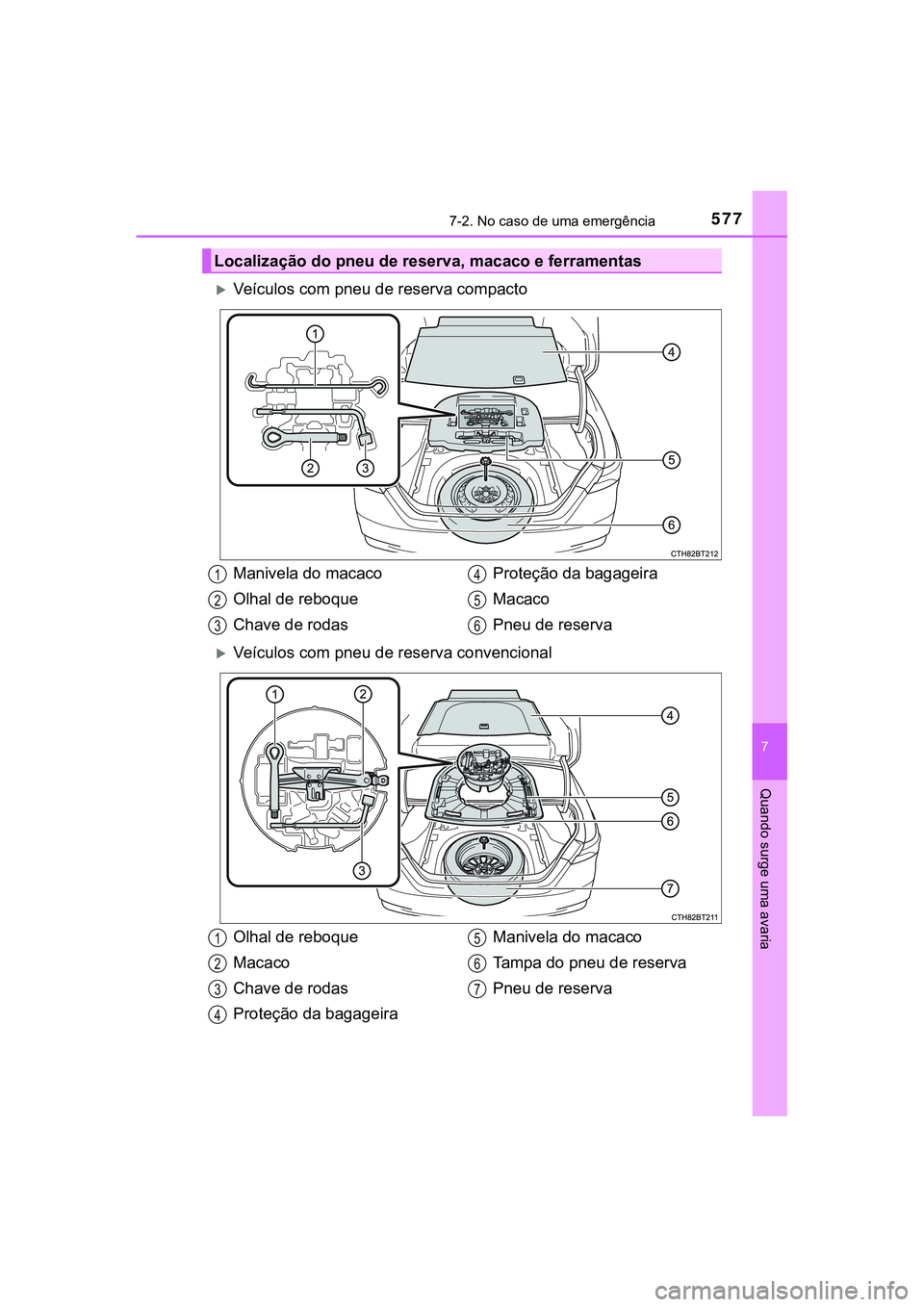

5777-2. No caso de uma emergência
CAMRY_HV_EE
7
Quando surge uma avaria
Veículos com pneu de reserva compacto
Veículos com pneu de reserva convencional
Localização do pneu de reserva, macaco e ferramentas
Manivela do macaco
Olhal de reboque
Chave de rodasProteção da bagageira
Macaco
Pneu de reserva1
2
3
4
5
6
Olhal de reboque
Macaco
Chave de rodas
Proteção da bagageira Manivela do macaco
Tampa do pneu de reserva
Pneu de reserva1
2
3
4
5
6
7

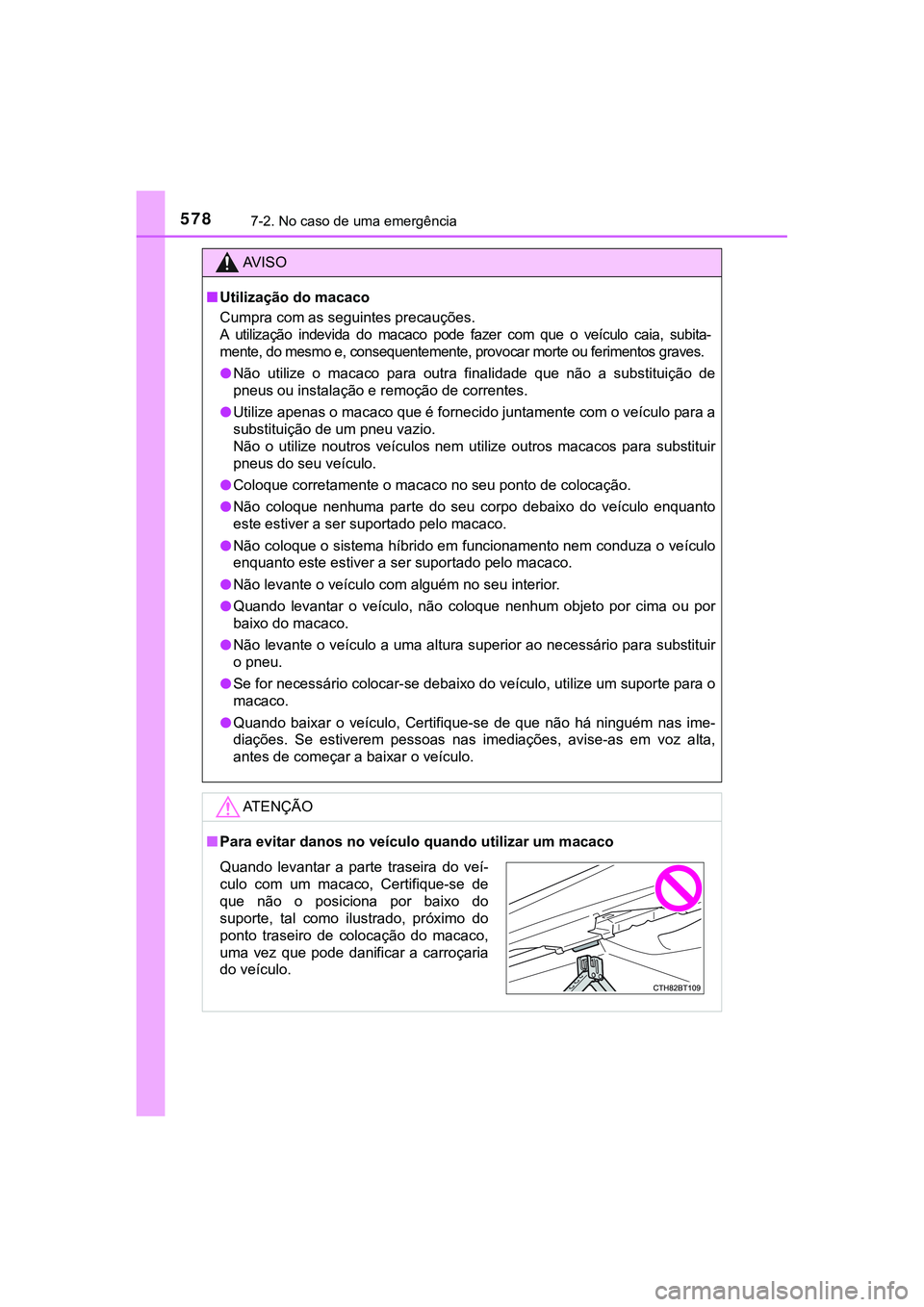

5787-2. No caso de uma emergência
CAMRY_HV_EE
AV I S O
■Utilização do macaco
Cumpra com as seguintes precauções.
A utilização indevida do macaco pode fazer com que o veículo caia, subita-
mente, do mesmo e, consequentemente, provocar morte ou ferimentos graves.
●Não utilize o macaco para outra finalidade que não a substituição de
pneus ou instalação e remoção de correntes.
●Utilize apenas o macaco que é fornecido juntamente com o veículo para a
substituição de um pneu vazio.
Não o utilize noutros veículos nem utilize outros macacos para substituir
pneus do seu veículo.
●Coloque corretamente o macaco no seu ponto de colocação.
●Não coloque nenhuma parte do seu corpo debaixo do veículo enquanto
este estiver a ser suportado pelo macaco.
●Não coloque o sistema híbrido em funcionamento nem conduza o veículo
enquanto este estiver a ser suportado pelo macaco.
●Não levante o veículo com alguém no seu interior.
●Quando levantar o veículo, não coloque nenhum objeto por cima ou por
baixo do macaco.
●Não levante o veículo a uma altura superior ao necessário para substituir
o pneu.
●Se for necessário colocar-se debaixo do veículo, utilize um suporte para o
macaco.
●Quando baixar o veículo, Certifique-se de que não há ninguém nas ime-
diações. Se estiverem pessoas nas imediações, avise-as em voz alta,
antes de começar a baixar o veículo.
AT E N Ç Ã O
■Para evitar danos no veículo quando utilizar um macaco
Quando levantar a parte traseira do veí-
culo com um macaco, Certifique-se de
que não o posiciona por baixo do
suporte, tal como ilustrado, próximo do
ponto traseiro de colocação do macaco,
uma vez que pode danificar a carroçaria
do veículo.

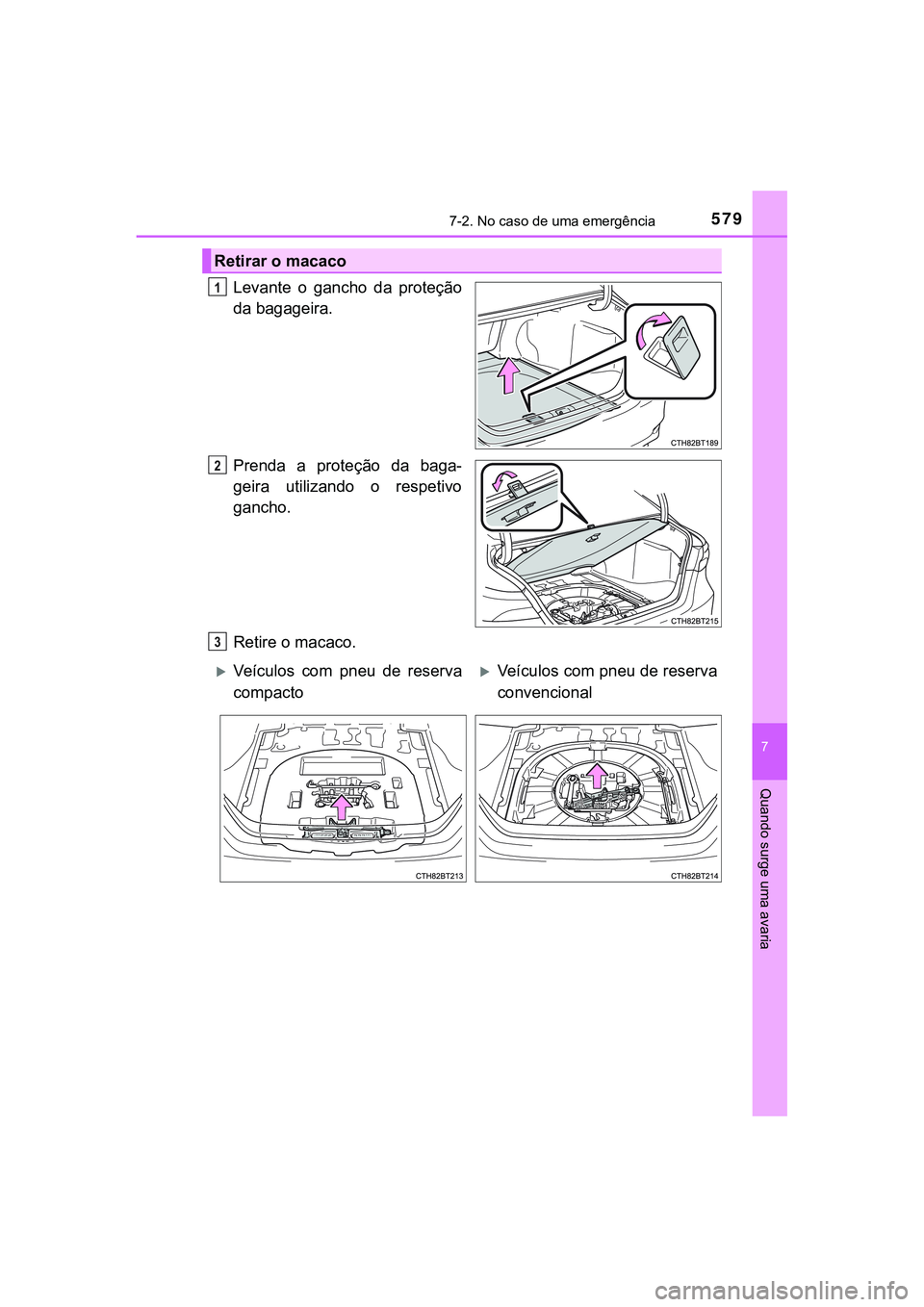

5797-2. No caso de uma emergência
CAMRY_HV_EE
7
Quando surge uma avaria
Levante o gancho da proteção
da bagageira.
Prenda a proteção da baga-
geira utilizando o respetivo
gancho.
Retire o macaco.
Retirar o macaco
1
2
3
Veículos com pneu de reserva
compactoVeículos com pneu de reserva
convencional

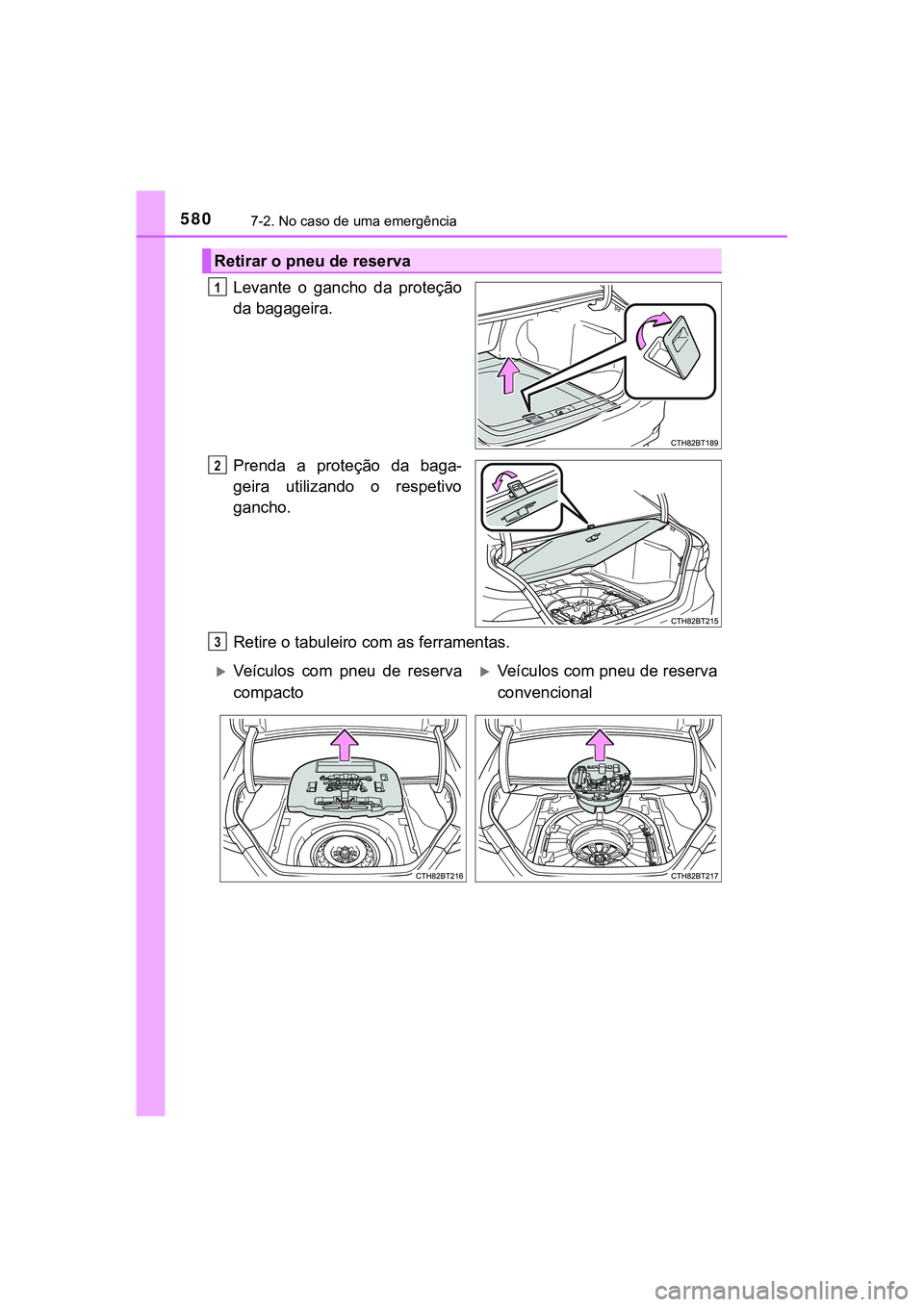

5807-2. No caso de uma emergência
CAMRY_HV_EE
Levante o gancho da proteção
da bagageira.
Prenda a proteção da baga-
geira utilizando o respetivo
gancho.
Retire o tabuleiro com as ferramentas.
Retirar o pneu de reserva
1
2
3
Veículos com pneu de reserva
compactoVeículos com pneu de reserva
convencional

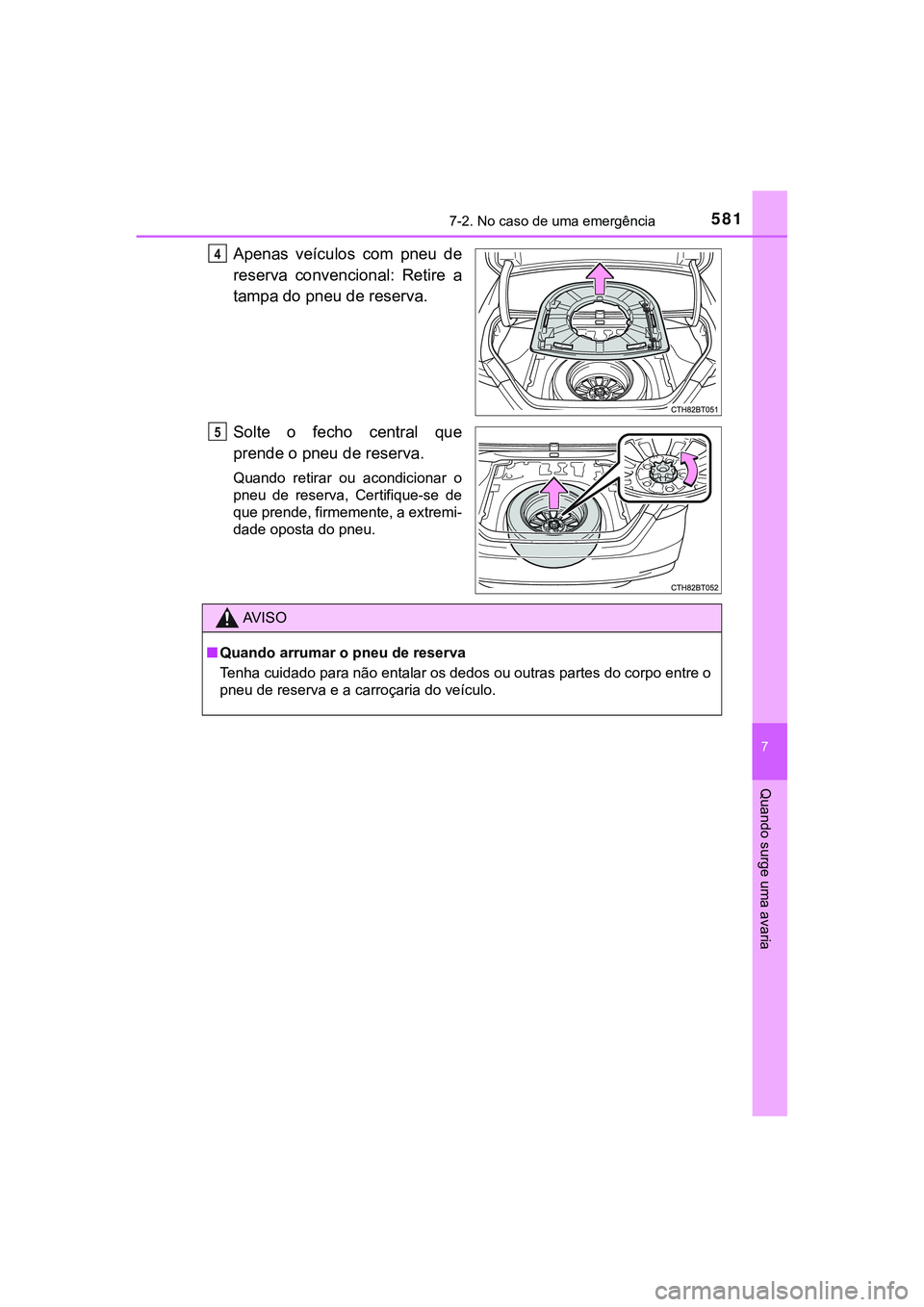

5817-2. No caso de uma emergência
CAMRY_HV_EE
7
Quando surge uma avaria
Apenas veículos com pneu de
reserva convencional: Retire a
tampa do pneu de reserva.
Solte o fecho central que
prende o pneu de reserva.
Quando retirar ou acondicionar o
pneu de reserva, Certifique-se de
que prende, firmemente, a extremi-
dade oposta do pneu.
34
5
AV I S O
■Quando arrumar o pneu de reserva
Tenha cuidado para não entalar os dedos ou outras partes do corpo entre o
pneu de reserva e a carroçaria do veículo.

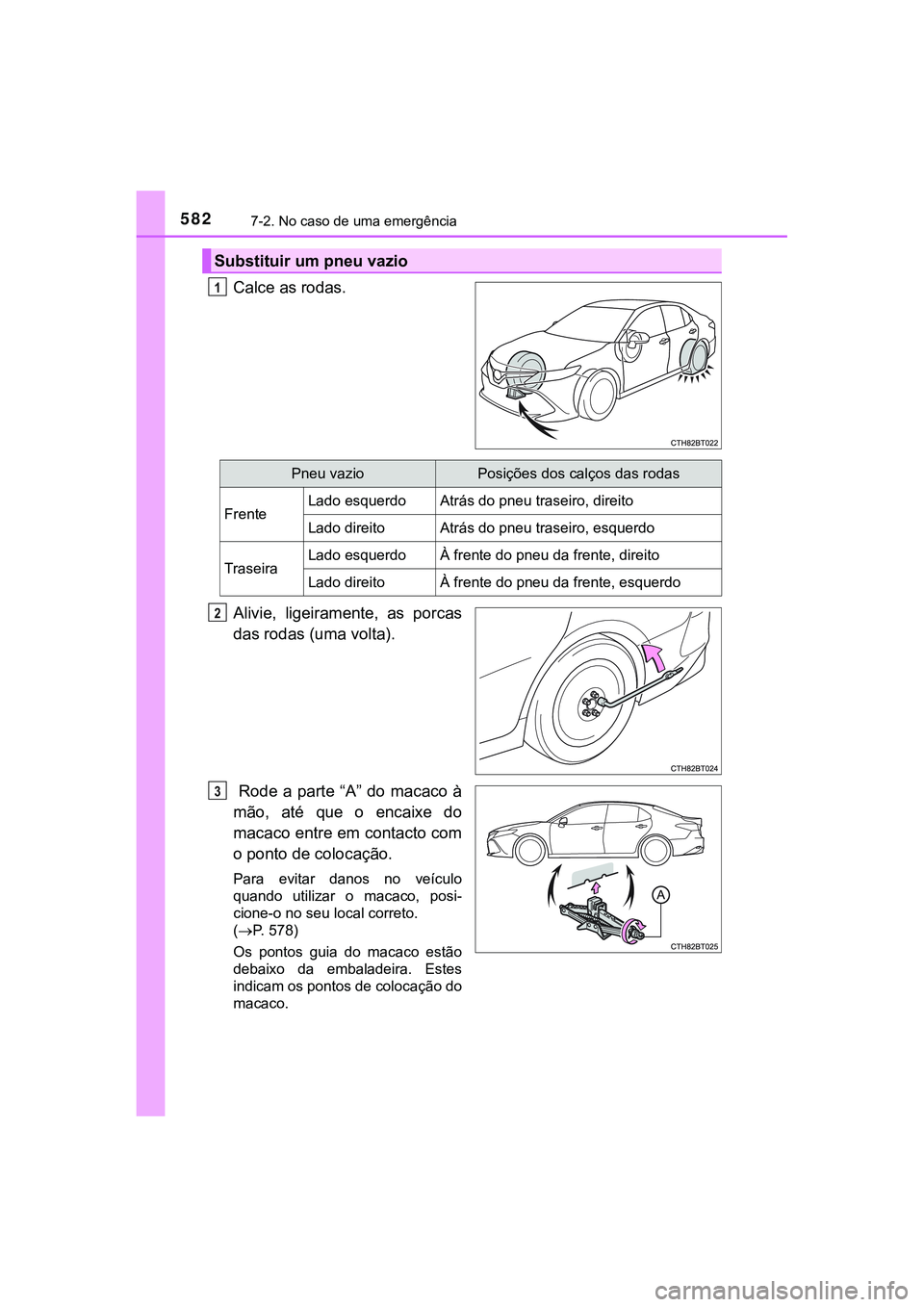

5827-2. No caso de uma emergência
CAMRY_HV_EE
Calce as rodas.
Alivie, ligeiramente, as porcas
das rodas (uma volta).
Rode a parte “A” do macaco à
mão, até que o encaixe do
macaco entre em contacto com
o ponto de colocação.
Para evitar danos no veículo
quando utilizar o macaco, posi-
cione-o no seu local correto.
(P. 578)
Os pontos guia do macaco estão
debaixo da embaladeira. Estes
indicam os pontos de colocação do
macaco.
Substituir um pneu vazio
1
Pneu vazioPosições dos calços das rodas
FrenteLado esquerdoAtrás do pneu traseiro, direito
Lado direitoAtrás do pneu traseiro, esquerdo
TraseiraLado esquerdoÀ frente do pneu da frente, direito
Lado direitoÀ frente do pneu da frente, esquerdo
2
3
