2021 TOYOTA CAMRY Manual de utilização (in Portuguese)

5196-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção
●Chave de fendas de cabeça plana.
●Chave de fendas de cabeça plana pequena.
●Pilha de lítio CR2032.
Desbloqueie a patilha e retire a
chave mecânica.
Remova a tampa.
Para evitar danos na chave, cubra
a extremidade da chave de fendas
com um pano.
Retire a pilha gasta com uma
chave de fendas de cabeça
plana pequena.
Quando remover a tampa, o
módulo da chave eletrónica pode
colar à tampa e a pilha não estará
visível. Neste caso, remova o
módulo da chave eletrónica para
poder remover a pilha.
Insira uma pilha nova com o terminal “+” voltado para cima.

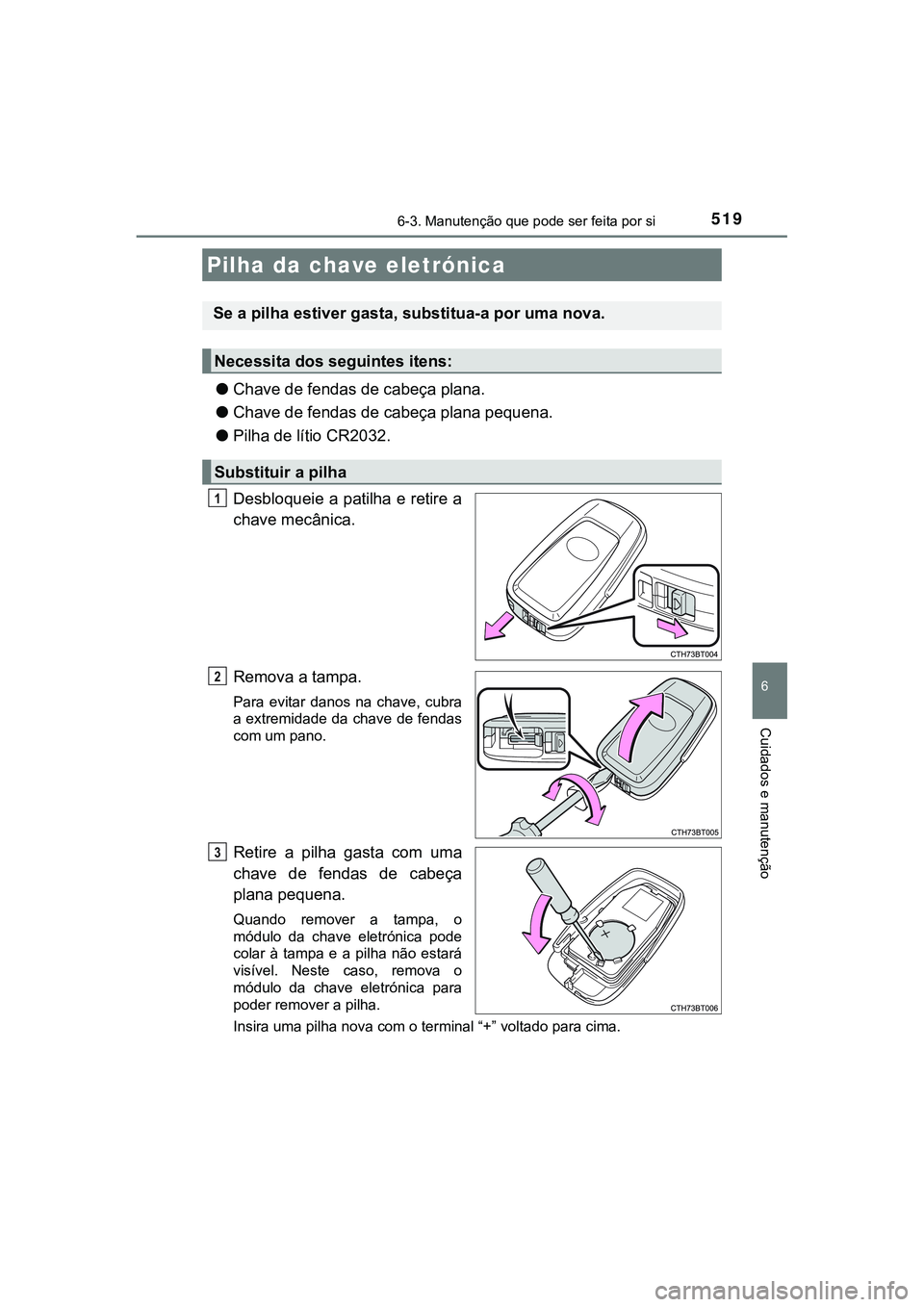

Pilha da chave eletrónica
Se a pilha estiver gasta, substitua-a por uma nova.
Necessita dos seguintes itens:
Substituir a pilha
1
2
3

5206-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

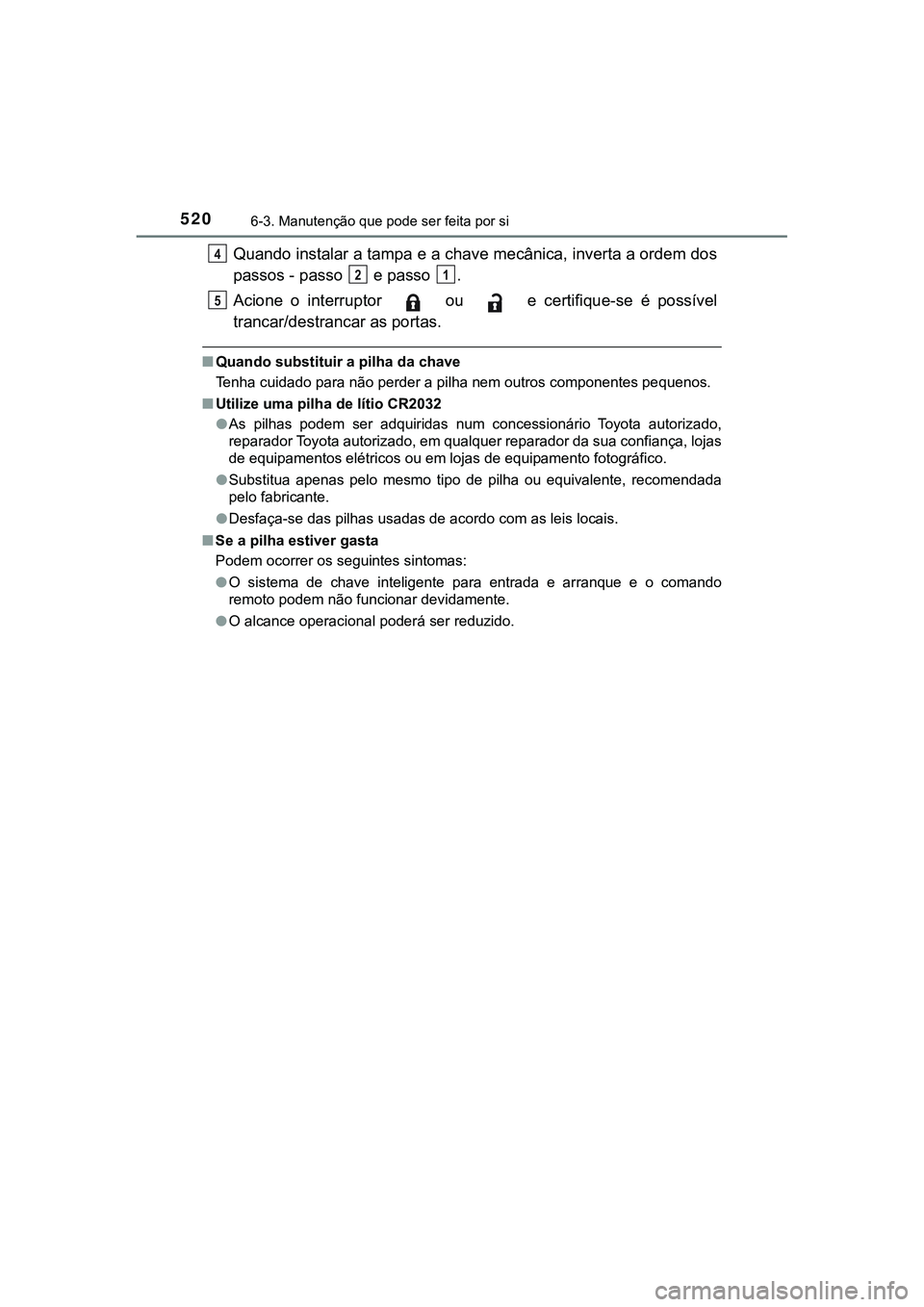

Quando instalar a tampa e a chave mecânica, inverta a ordem dos
passos - passo e passo .
Acione o interruptor ou e certifique-se é possível
trancar/destrancar as portas.
■Quando substituir a pilha da chave
Tenha cuidado para não perder a pilha nem outros componentes pequenos.
■Utilize uma pilha de lítio CR2032
●As pilhas podem ser adquiridas num concessionário Toyota autorizado,
reparador Toyota autorizado, em qualquer reparador da sua confiança, lojas
de equipamentos elétricos ou em lojas de equipamento fotográfico.
●Substitua apenas pelo mesmo tipo de pilha ou equivalente, recomendada
pelo fabricante.
●Desfaça-se das pilhas usadas de acordo com as leis locais.
■Se a pilha estiver gasta
Podem ocorrer os seguintes sintomas:
●O sistema de chave inteligente para entrada e arranque e o comando
remoto podem não funcionar devidamente.
●O alcance operacional poderá ser reduzido.
4
21
5

5216-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

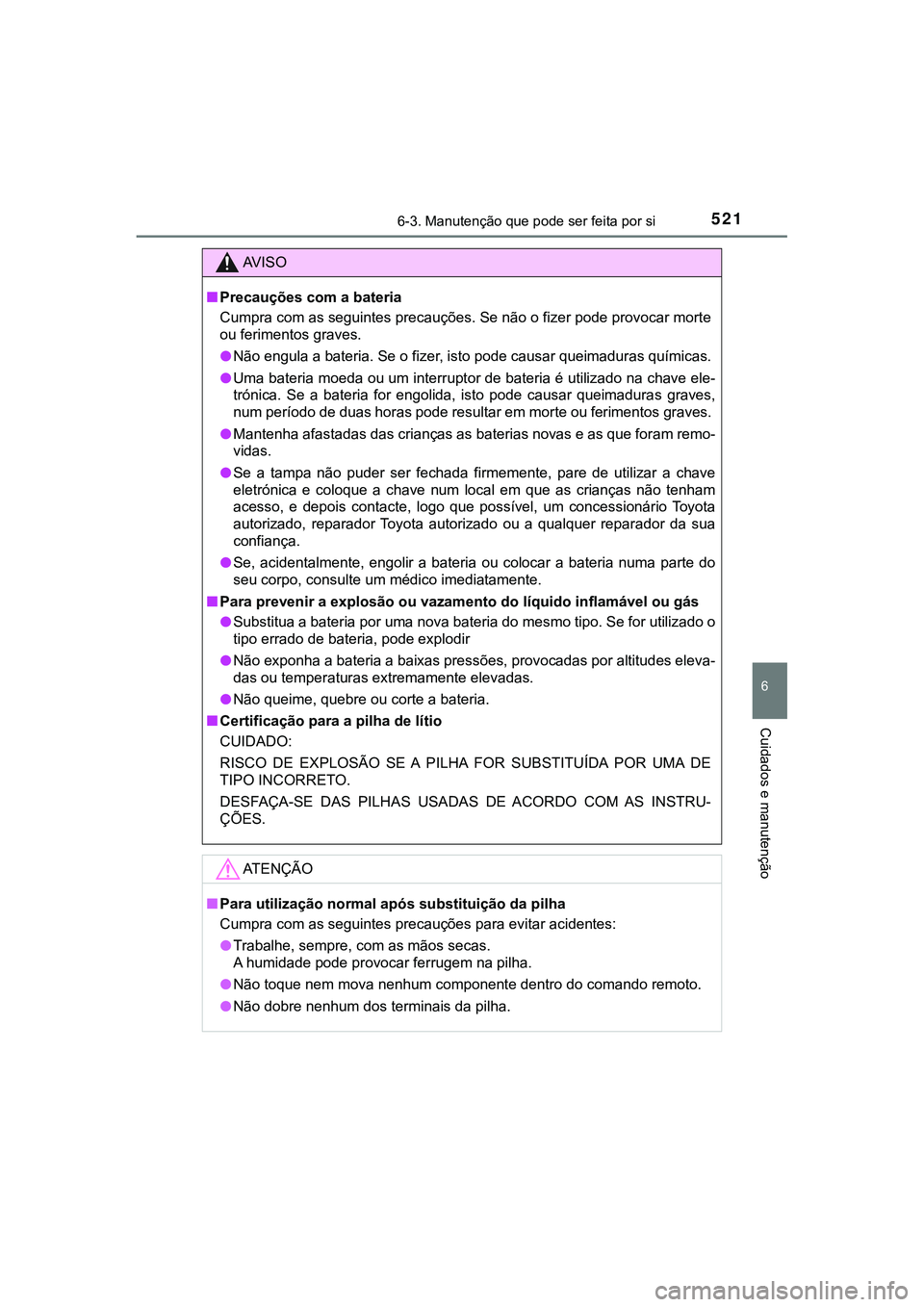

AV I S O
■Precauções com a bateria
Cumpra com as seguintes precauções. Se não o fizer pode provocar morte
ou ferimentos graves.
●Não engula a bateria. Se o fizer, isto pode causar queimaduras químicas.
●Uma bateria moeda ou um interruptor de bateria é utilizado na chave ele-
trónica. Se a bateria for engolida, isto pode causar queimaduras graves,
num período de duas horas pode resultar em morte ou ferimentos graves.
●Mantenha afastadas das crianças as baterias novas e as que foram remo-
vidas.
●Se a tampa não puder ser fechada firmemente, pare de utilizar a chave
eletrónica e coloque a chave num local em que as crianças não tenham
acesso, e depois contacte, logo que possível, um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer reparador da sua
confiança.
●Se, acidentalmente, engolir a bateria ou colocar a bateria numa parte do
seu corpo, consulte um médico imediatamente.
■Para prevenir a explosão ou vazamento do líquido inflamável ou gás
●Substitua a bateria por uma nova bateria do mesmo tipo. Se for utilizado o
tipo errado de bateria, pode explodir
●Não exponha a bateria a baixas pressões, provocadas por altitudes eleva-
das ou temperaturas extremamente elevadas.
●Não queime, quebre ou corte a bateria.
■Certificação para a pilha de lítio
CUIDADO:
RISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR UMA DE
TIPO INCORRETO.
DESFAÇA-SE DAS PILHAS USADAS DE ACORDO COM AS INSTRU-
ÇÕES.
AT E N Ç Ã O
■Para utilização normal após substituição da pilha
<0026005800500053005500440003004600520050000300440056000300560048004a0058004c00510057004800560003005300550048004600440058006f007d0048005600030053004400550044000300480059004c005700440055000300440046004c00
4700480051005700480056001d[
●Trabalhe, sempre, com as mãos secas.
A humidade pode provocar ferrugem na pilha.
●Não toque nem mova nenhum componente dentro do comando remoto.
●Não dobre nenhum dos terminais da pilha.

5226-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

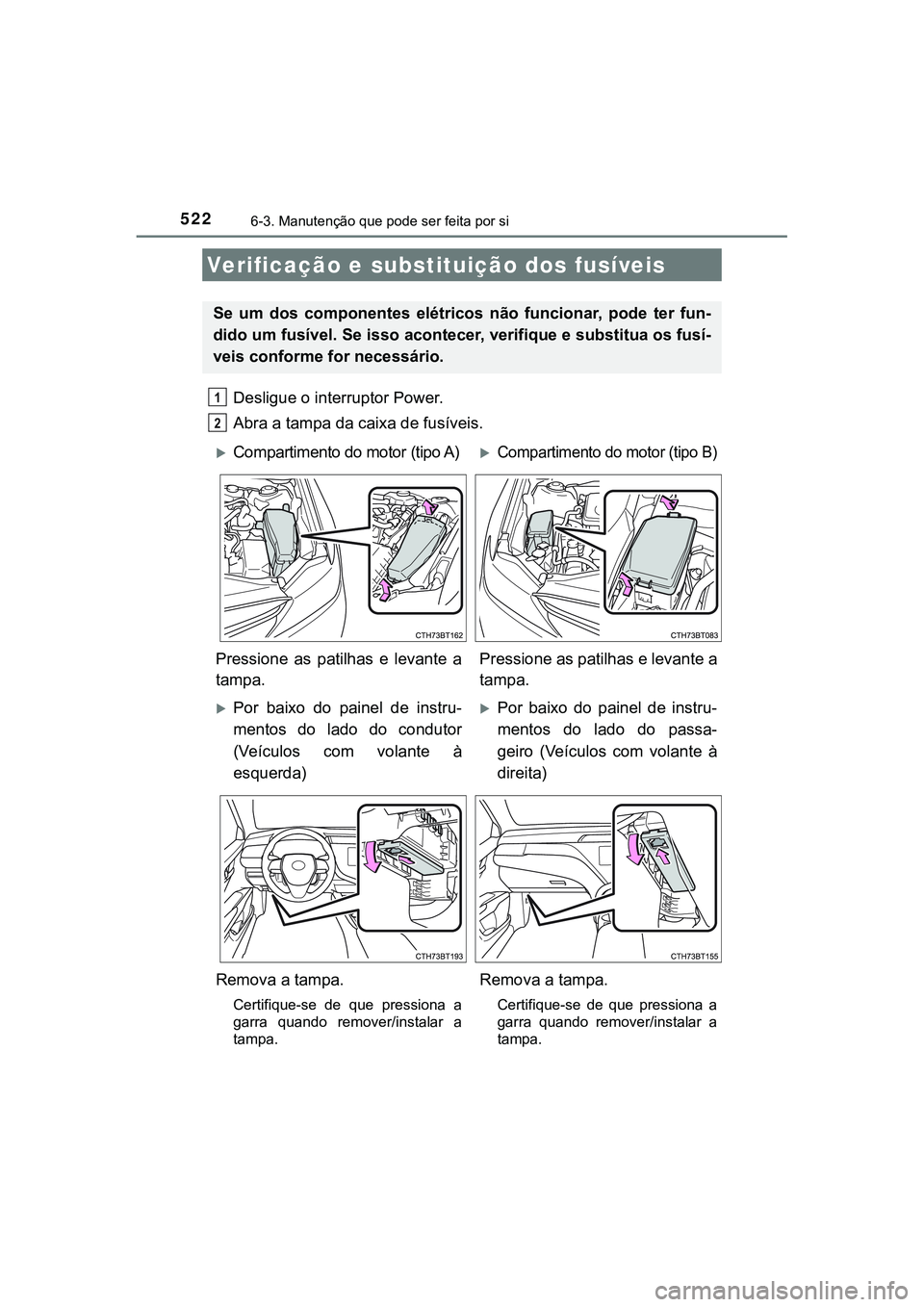

Desligue o interruptor Power.
Abra a tampa da caixa de fusíveis.
Verificação e substituição dos fusíveis
Se um dos componentes elétricos não funcionar, pode ter fun-
dido um fusível. Se isso acontecer, verifique e substitua os fusí-
veis conforme for necessário.
1
2
Compartimento do motor (tipo A)Compartimento do motor (tipo B)
Pressione as patilhas e levante a
tampa. Pressione as patilhas e levante a
tampa.
Por baixo do painel de instru-
mentos do lado do condutor
(Veículos com volante à
esquerda)Por baixo do painel de instru-
mentos do lado do passa-
geiro (Veículos com volante à
direita)
Remova a tampa.
Certifique-se de que pressiona a
garra quando remover/instalar a
tampa.
Remova a tampa.
Certifique-se de que pressiona a
garra quando remover/instalar a
tampa.

5236-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

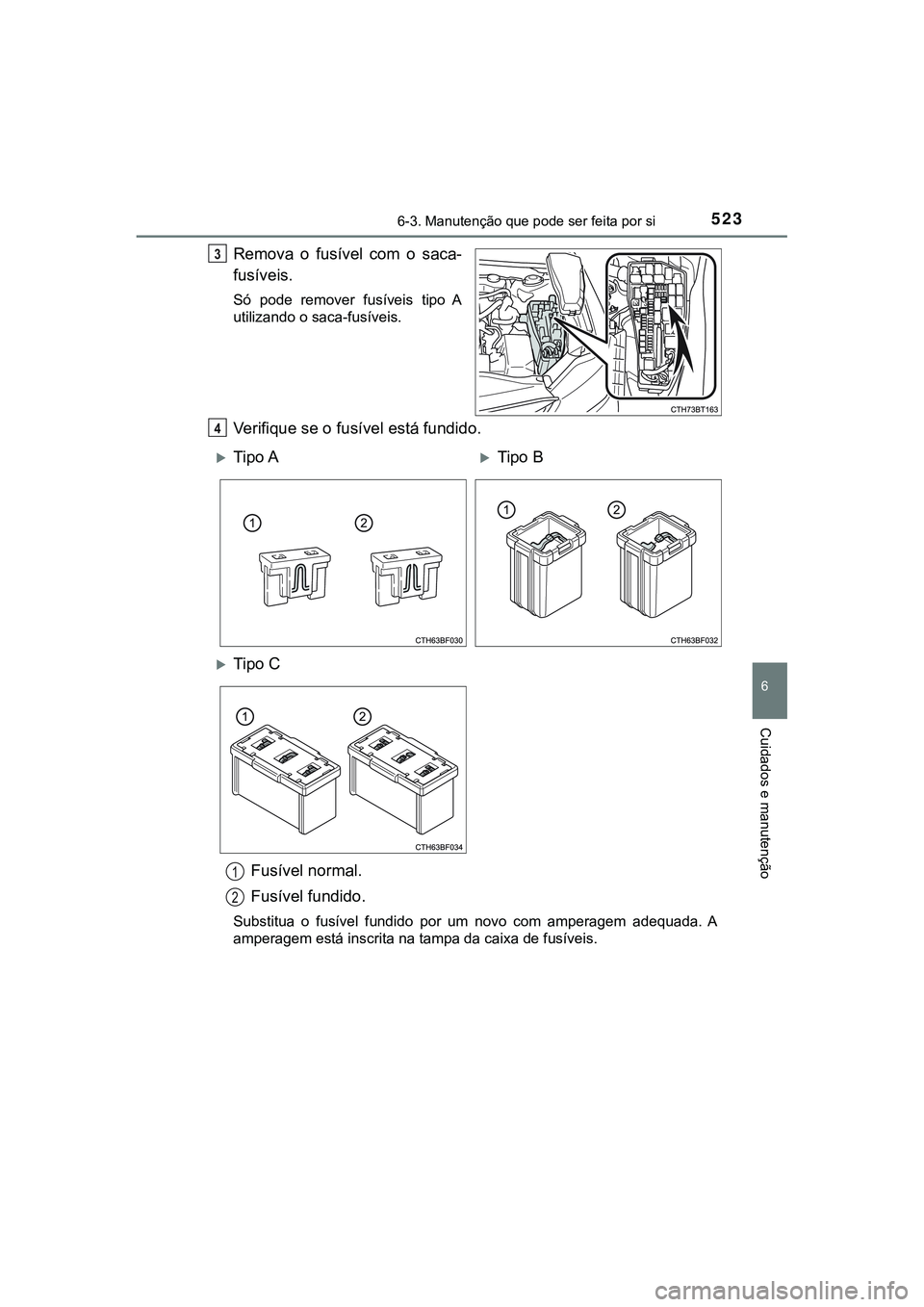

Remova o fusível com o saca-
fusíveis.
Só pode remover fusíveis tipo A
utilizando o saca-fusíveis.
Verifique se o fusível está fundido.
3
4
Tipo ATipo B
Tipo C
Fusível normal.
Fusível fundido.
Substitua o fusível fundido por um novo com amperagem adequada. A
amperagem está inscrita na tampa da caixa de fusíveis.
1
2

5246-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

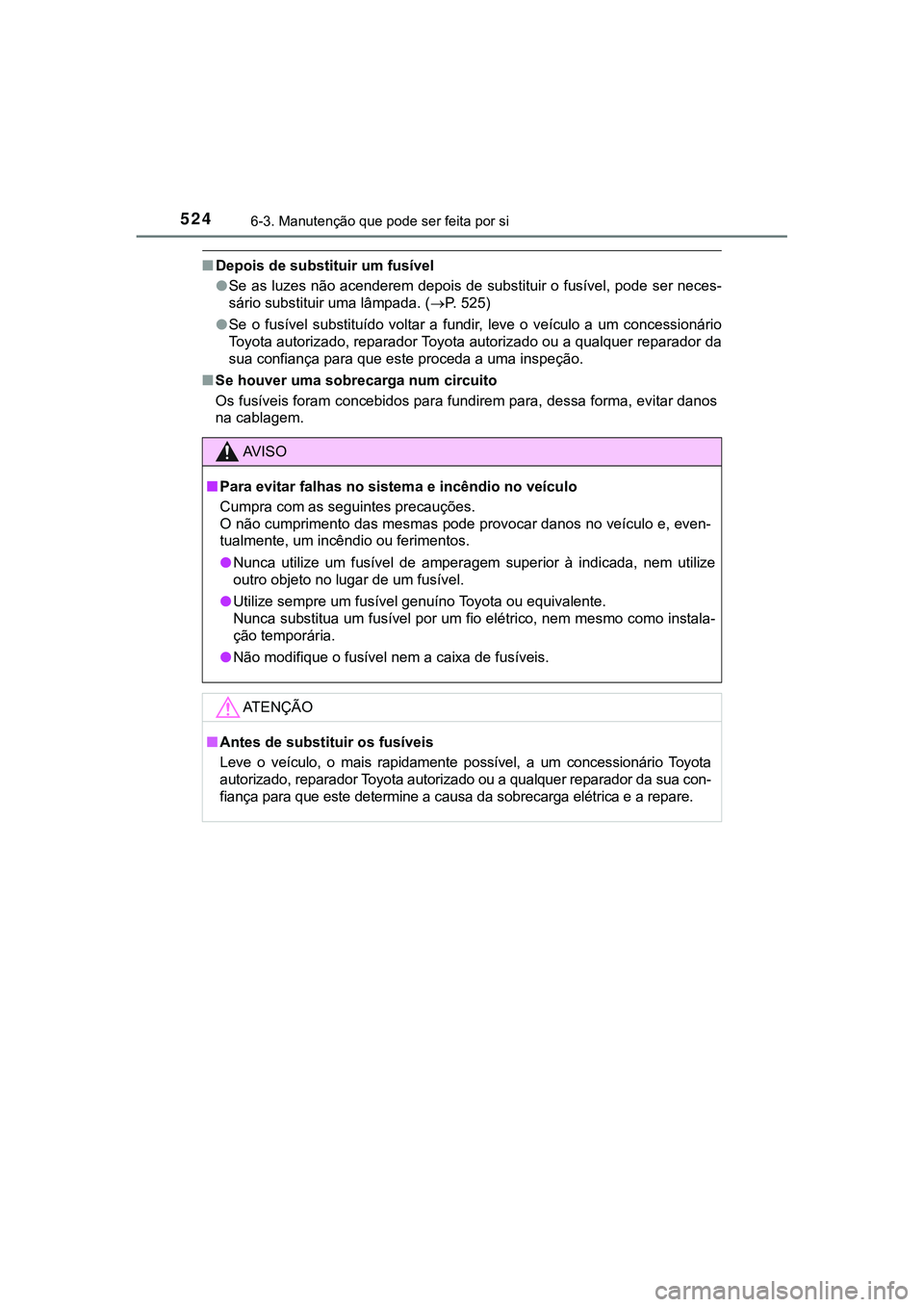

■Depois de substituir um fusível
●Se as luzes não acenderem depois de substituir o fusível, pode ser neces-
sário substituir uma lâmpada. (P. 525)
●Se o fusível substituído voltar a fundir, leve o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a qualquer reparador da
sua confiança para que este proceda a uma inspeção.
■Se houver uma sobrecarga num circuito
Os fusíveis foram concebidos para fundirem para, dessa forma, evitar danos
na cablagem.
AV I S O
■Para evitar falhas no sistema e incêndio no veículo
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode provocar danos no veículo e, even-
tualmente, um incêndio ou ferimentos.
●Nunca utilize um fusível de amperagem superior à indicada, nem utilize
outro objeto no lugar de um fusível.
●Utilize sempre um fusível genuíno Toyota ou equivalente.
Nunca substitua um fusível por um fio elétrico, nem mesmo como instala-
ção temporária.
●Não modifique o fusível nem a caixa de fusíveis.
AT E N Ç Ã O
■Antes de substituir os fusíveis
Leve o veículo, o mais rapidamente possível, a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer reparador da sua con-
fiança para que este determine a causa da sobrecarga elétrica e a repare.

5256-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

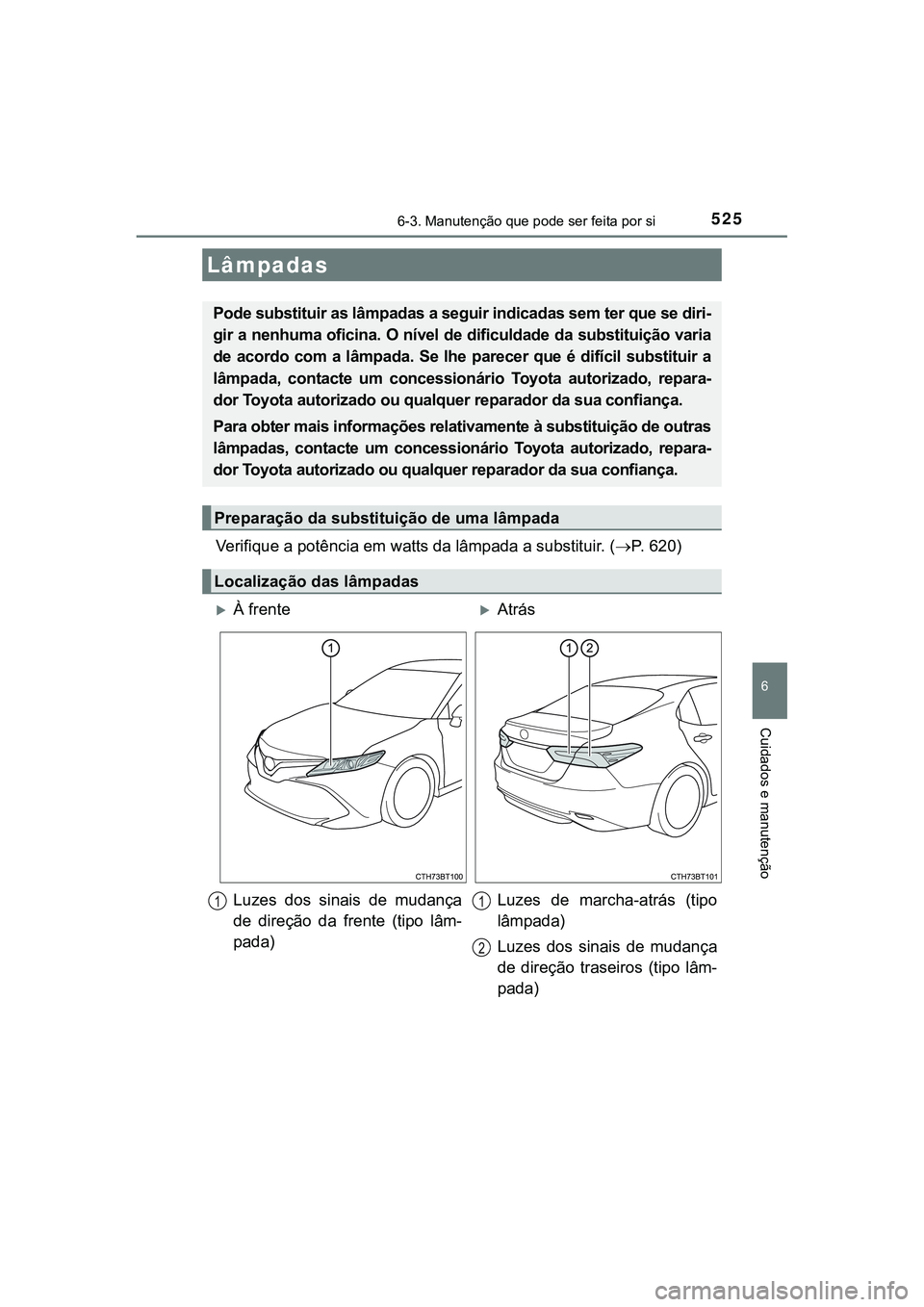

Verifique a potência em watts da lâmpada a substituir. (P. 620)
Lâmpadas
Pode substituir as lâmpadas a seguir indicadas sem ter que se diri-
gir a nenhuma oficina. O nível de dificuldade da substituição varia
de acordo com a lâmpada. Se lhe parecer que é difícil substituir a
lâmpada, contacte um concessionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer reparador da sua confiança.
Para obter mais informações relativamente à substituição de outras
lâmpadas, contacte um concessionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer reparador da sua confiança.
Preparação da substituição de uma lâmpada
Localização das lâmpadas
À frenteAtrás
Luzes dos sinais de mudança
de direção da frente (tipo lâm-
pada)Luzes de marcha-atrás (tipo
lâmpada)
Luzes dos sinais de mudança
de direção traseiros (tipo lâm-
pada)
11
2

5266-3. Manutenção que pode ser feita por si
CAMRY_HV_EE■

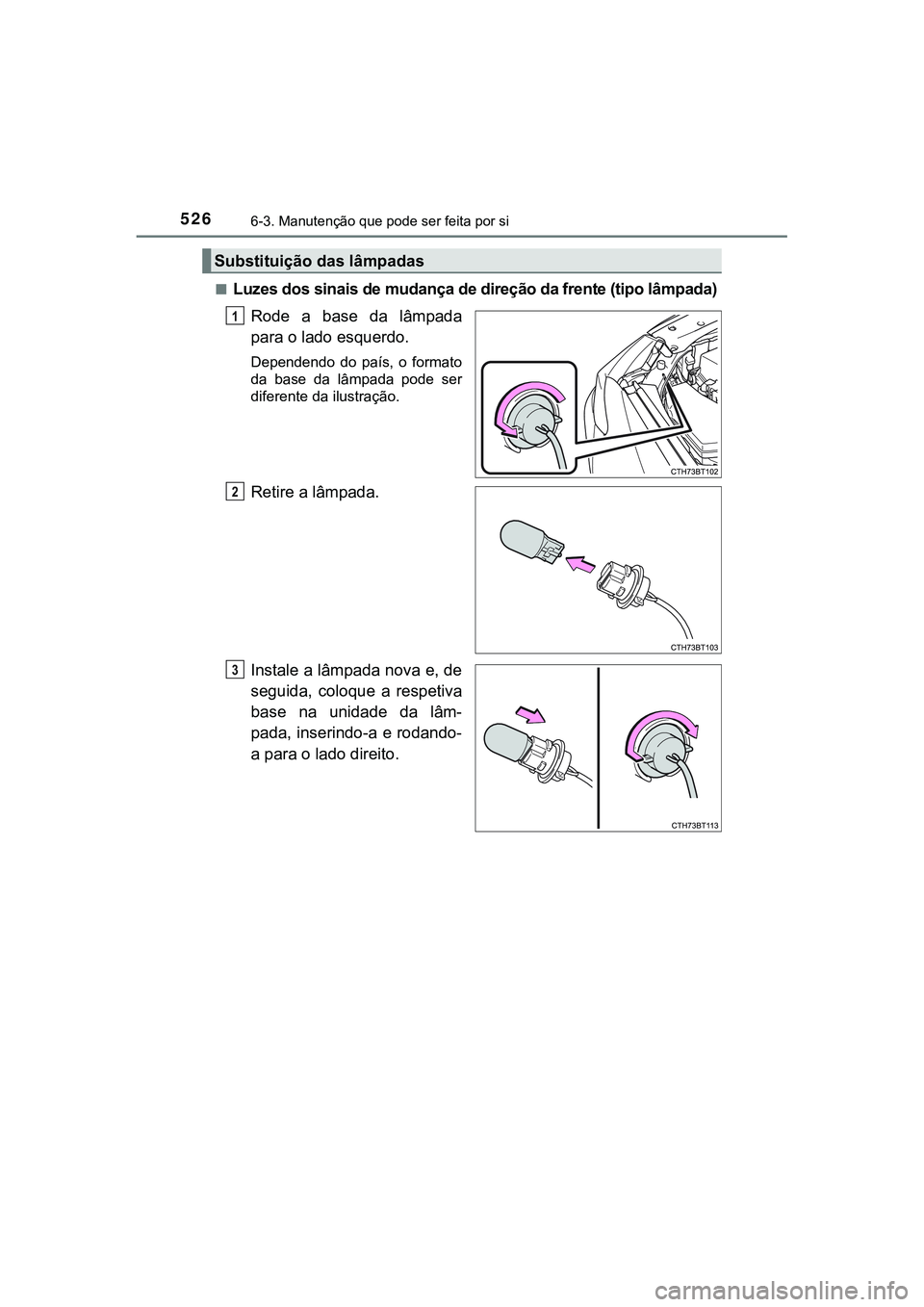

Luzes dos sinais de mudança de direção da frente (tipo lâmpada)
Rode a base da lâmpada
para o lado esquerdo.
Dependendo do país, o formato
da base da lâmpada pode ser
diferente da ilustração.
Retire a lâmpada.
Instale a lâmpada nova e, de
seguida, coloque a respetiva
base na unidade da lâm-
pada, inserindo-a e rodando-
a para o lado direito.
Substituição das lâmpadas
1
2
3
