2021 TOYOTA C-HR Manuale duso (in Italian)

6877-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie
Indicatore pattinamento
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC (controllo stabilità veicolo);
• Sistema TRC (controllo trazione); oppure
• Sistema di assistenza per partenze in salita.
La spia lampeggia quando il sistema VSC, TRC, ABS o il
dispositivo stabilizzatore del rimorchio è in funzione. ( P. 535)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(gialla)
Spia di avvertimento impianto frenante
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Impianto frenante rigenerativo;
• Impianto frenante a controllo elettronico; oppure
• Freno di stazionamento elettrico.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*1
(arancione)
Indicatore LTA (cicalino di avvertimento) (se presente)
Indica un malfunzionamento del sistema LTA (Mantenimento
attivo della corsia)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P. 396)
(Lampeggia o si accende)
Spia di avvertimento PCS (se presente)
Se contemporaneamente suona un cicalino:
Indica che si è verificato un malfunzionamento nel PCS (sistema
di sicurezza pre-crash).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Il PCS (sistema di sicurezza pre-crash) è momentaneamente
fuori servizio, potrebbe essere necessario un intervento
correttivo.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P. 363, 695)
Se i sistemi PCS (Sistema di sicurezza pre-crash) o VSC
(Controllo stabilità veicolo) sono disabilitati, si accenderà la spia
di avvertimento del PCS.
 P. 3 8 1
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6887-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
(Lampeggia)
Indicatore del mantenimento dei freni attivo
Indica un malfunzionamento nel sistema di mantenimento dei
freni
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*2
(Lampeggia)
Indicatore freno di stazionamento (cicalino di avvertimento)
È possibile che il freno di stazionamento non sia completamente
azionato o disinserito completamente
 Azionare nuovamente l’interruttore del freno di
stazionamento.
Questa spia si accende quando non viene rilasciato il freno di
stazionamento. Se la spia si spegne dopo aver completamente
rilasciato il freno di stazionamento, il sistema funziona
normalmente.
Spia di avvertimento basso livello carburante
Indica che il carburante residuo è pari o inferiore a 6,4 litri circa
 Rifornire il veicolo di carburante.
*3
Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate (cicalino di avvertimento)
Avvisa il guidatore e/o il passeggero anteriore di allacciare le
cinture di sicurezza.
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è
necessario allacciare anche la relativa cintura di sicurezza
perché si spenga la spia di avvertimento (cicalino di
avvertimento).
*3
(Sul pannello centrale)
Spie di promemoria cinture di sicurezza passeggeri posteriori
(cicalino di avvertimento)
Avvisare i passeggeri posteriori di allacciare le cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6897-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie
Spia di avvertimento pressione pneumatici
Quando la spia si accende:
Bassa pressione di gonfiaggio dei pneumatici dovuta a
• Cause naturali ( P. 6 9 2 )
• Pneumatico sgonfio ( P. 702, 732)
 Regolare la pressione di gonfiaggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Quando la spia rimane accesa dopo aver lampeggiato per 1
minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
( P. 692)
 Far controllare il sistema da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*1Spia di avvertimento alta temperatura del refrigerante motore
(cicalino di avvertimento)
Indica che la temperatura del refrigerante motore è troppo alta
 P. 7 6 0
*1Spia di avvertimento (cicalino di avvertimento)
surriscaldamento sistema ibrido
Indica che il sistema ibrido si è surriscaldato
 Arrestare il veicolo in un luogo sicuro.
Metodo di trattamento ( P. 762)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6907-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
*1: Questa spia si accende sul display multifunzione.
*2: Cicalino di avvertimento freno di stazionamento inserito:
Un cicalino si attiverà se il veicolo viene guidato ad una velocità pari a circa 5 km/h
o superiore.
*3: Cicalino di avvertimento cinture di sicurezza guidatore e passeggero anteriore:
Il cicalino di avvertimento delle cinture di sicurezza guidatore e passeggero
anteriore suona per avvertire il guidatore e il passeggero anteriore che la relativa
cintura di sicurezza non è allacciata. Se la cintura di sicurezza non è allacciata, il
cicalino suona a intermittenza per un certo lasso di tempo dopo che il veicolo ha
raggiunto una certa velocità.
Cicalino di avvertimento cintura di sicurezza dei passeggeri posteriori:
Il cicalino di avvertimento della cintura di sicurezza dei passeggeri posteriori suona
per avvertire i passeggeri posteriori che la relativa cintura di sicurezza non è
allacciata. Se la cintura di sicurezza non è allacciata, il cicalino suona a
intermittenza per un certo lasso di tempo dopo che la cintura di sicurezza è stata
allacciata e slacciata e il veicolo ha raggiunto una certa velocità.
*1
Brake override system
Indica che il pedale dell’acceleratore e il pedale del freno sono
stati premuti contemporaneamente ed è in funzione il brake
override system.
 Rilasciare il pedale dell’acceleratore e premere il pedale del
freno.
Indica un malfunzionamento nel brake override system (con
cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Controllo della coppia alla partenza
Indica che la posizione della leva del cambio è stata cambiata ed
è stato azionato il controllo della coppia alla partenza premendo il
pedale dell’acceleratore (con cicalino di avvertimento).
 Rilasciare momentaneamente il pedale dell’acceleratore.
Indica un malfunzionamento nel sistema di controllo della coppia
alla partenza (con cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6917-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie
■Spia di avvertimento servosterzo elettrico (cicalino di avvertimento)
Quando la carica della batteria a 12 volt diventa insufficiente o la tensione diminuisce
per un certo periodo di tempo, la spia di avvertimento del sistema del servosterzo
elettrico potrebbe accendersi e il cicalino di avvertimento potrebbe suonare.
■ Sensore di rilevamento del passeggero anteriore, promemoria e cicalino di
avvertimento cintura di sicurezza
● Se sul sedile del passeggero anteriore è stato sistemato un bagaglio, il sensore di
rilevamento del passeggero anteriore potrebbe far lampeggiare la spia di
avvertimento e attivare il cicalino di avvertimento, anche se non c’è alcun
passeggero sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un
passeggero e la spia di avvertimento potrebbe non funzionare correttamente.
■ Quando si accende la spia di avvertimento pressione pneumatici
Esaminare l’aspetto del pneumatico per verificare l’assenza di forature.
In caso di foratura: P. 702, 732
Se non è presente alcuna foratura:
Eseguire la seguente procedura dopo che la temperatura del pneumatico si è
sufficientemente abbassata.
● Controllare la pressione di gonfiaggio dei pneumatici e regolarla fino a raggiungere il
livello appropriato.
● Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare che
la pressione di gonfiaggio dei pneumatici sia al livello specificato ed eseguire
l’inizializzazione. ( P. 6 2 1 )
La spia di avvertimento potrebbe accendersi nuovamente se le operazioni di cui sopra
vengono eseguite senza aspettare che la temperatura del pneumatico si sia
sufficientemente ridotta.

6927-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
■ La spia di avvertimento pressione pneumatici potrebbe accendersi per cause
naturali
La spia di avvertimento pressione pneumatici potrebbe accendersi per cause naturali
quali le perdite d’aria o le variazioni nella pressione di gonfiaggio dei pneumatici
causate dalla temperatura. In questo caso, regolando la pressione di gonfiaggio dei
pneumatici la spia di avvertimento si spegnerà (dopo alcuni minuti).
■ Quando un pneumatico viene sostituito con quello di scorta (se presente)
Veicoli con ruota di scorta di dimensioni normali: La ruota di scorta è provvista a sua
volta di una valvola e di un trasmettitore di controllo pressione pneumatici. La spia di
avvertimento pressione pneumatici si accende se la pressione di gonfiaggio dei
pneumatici della ruota di scorta è insufficiente. Se un pneumatico si sgonfia
completamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno
se il pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di
scorta con il pneumatico riparato e regolare in modo appropriato la pressione di
gonfiaggio del pneumatico. La spia di avvertimento pressione pneumatici si spegne
dopo alcuni minuti.
Veicoli con ruotino di scorta: Il ruotino di scorta non è provvisto di valvola e
trasmettitore di controllo della pressione dei pneumatici. Se un pneumatico si sgonfia
completamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno
se il pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di
scorta con il pneumatico riparato e regolare in modo appropriato la pressione di
gonfiaggio del pneumatico. La spia di avvertimento pressione pneumatici si spegne
dopo alcuni minuti.
■ Condizioni che potrebbero impedire il corretto funzionamento del sistema di
controllo pressione pneumatici
 P. 6 2 3
■ Se la spia di avvertimento pressione pneumatici si accende ripetutamente dopo
aver lampeggiato per 1 minuto
Se la spia di avvertimento pressione pneumatici si accende dopo aver lampeggiato
per 1 minuto quando l’interruttore POWER si trova in modalità ON, farla controllare da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere udito a causa dei rumori esterni o del
suono riprodotto dall’impianto audio.

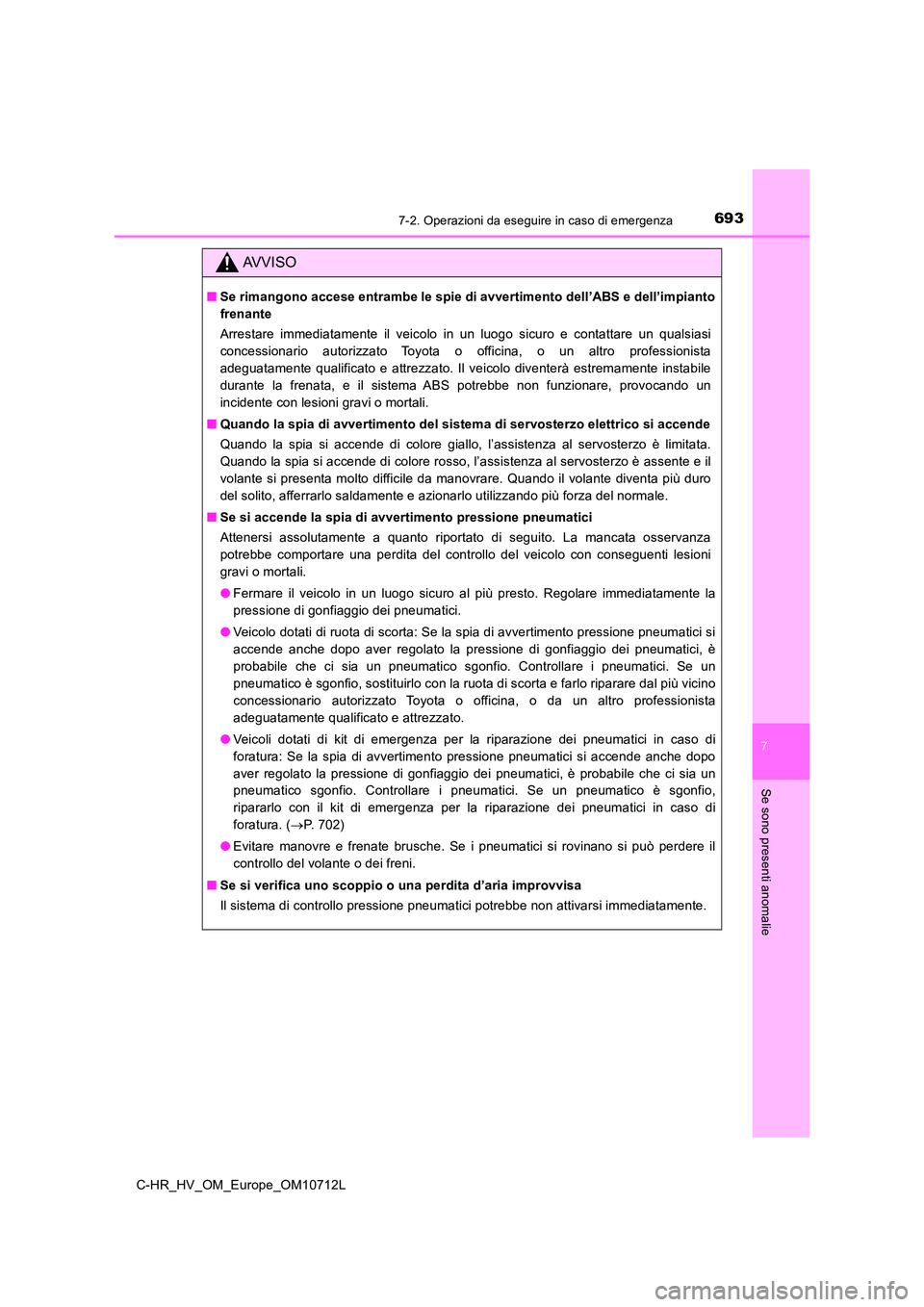

6937-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie
AVVISO
■Se rimangono accese entrambe le spie di avvertimento dell’ABS e dell’impianto
frenante
Arrestare immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Il veicolo diventerà estremamente instabile
durante la frenata, e il sistema ABS potrebbe non funzionare, provocando un
incidente con lesioni gravi o mortali.
■ Quando la spia di avvertimento del sistema di servosterzo elettrico si accende
Quando la spia si accende di colore giallo, l’assistenza al servosterzo è limitata.
Quando la spia si accende di colore rosso, l’assistenza al servosterzo è assente e il
volante si presenta molto difficile da manovrare. Quando il volante diventa più duro
del solito, afferrarlo saldamente e azionarlo utilizzando più forza del normale.
■ Se si accende la spia di avvertimento pressione pneumatici
Attenersi assolutamente a quanto riportato di seguito. La mancata osservanza
potrebbe comportare una perdita del controllo del veicolo con conseguenti lesioni
gravi o mortali.
● Fermare il veicolo in un luogo sicuro al più presto. Regolare immediatamente la
pressione di gonfiaggio dei pneumatici.
● Veicolo dotati di ruota di scorta: Se la spia di avvertimento pressione pneumatici si
accende anche dopo aver regolato la pressione di gonfiaggio dei pneumatici, è
probabile che ci sia un pneumatico sgonfio. Controllare i pneumatici. Se un
pneumatico è sgonfio, sostituirlo con la ruota di scorta e farlo riparare dal più vicino
concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.
● Veicoli dotati di kit di emergenza per la riparazione dei pneumatici in caso di
foratura: Se la spia di avvertimento pressione pneumatici si accende anche dopo
aver regolato la pressione di gonfiaggio dei pneumatici, è probabile che ci sia un
pneumatico sgonfio. Controllare i pneumatici. Se un pneumatico è sgonfio,
ripararlo con il kit di emergenza per la riparazione dei pneumatici in caso di
foratura. ( P. 7 0 2 )
● Evitare manovre e frenate brusche. Se i pneumatici si rovinano si può perdere il
controllo del volante o dei freni.
■ Se si verifica uno scoppio o una perdita d’aria improvvisa
Il sistema di controllo pressione pneumatici potrebbe non attivarsi immediatamente.

6947-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
NOTA
■Per assicurare che il sistema di controllo pressione pneumatici funzioni
correttamente
Non installare pneumatici con caratteristiche o di marche diverse, dato che il sistema
di controllo pressione pneumatici potrebbe non funzionare correttamente.
