Page 689 of 730

6889-1. Specificaties
Uw auto is af fabriek gevuld met originele Toyota-differentieel olie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie die vol-
doet aan de bovenstaan de specificatie. Neem voor meer informati e contact op met
een erkende Toyota-dealer of her steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Uw auto is af fabriek gevuld met originele Toyota-differentieel olie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie die vol-
doet aan de bovenstaan de specificatie. Neem voor meer informati e contact op met
een erkende Toyota-dealer of her steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Tussenbak (Dynamic Torque Control AWD-uitvoeringen)
Inhoud0,45 l (0,48 qt., 0,40 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LX
75W-85 GL-5 of gelijkwaardig
Tussenbak (Dynamic Torque Vectoring AWD-uitvoeringen)
Inhoud0,387 l (0,409 qt., 0,341 Imp.qt.)
OliesoortOriginele Toyota-differentieelolie LX
OPMERKING
■Voorzorgsmaatregel type tussenbakolie
Gebruik van andere tussenbakolie dan de voorgeschreven olie kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de tussenbak van uw auto.
Achterdifferentieel (Dynamic Torque Control AWD-uitvoeringen)
Inhoud0,5 l (0,5 qt., 0,4 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LX
75W-85 GL-5 of gelijkwaardig
pM_RAV4_OM_OM42C76E_(EE).book P age 688 Monday, October 7, 2019 3:26 PM
Page 690 of 730

689
9
9-1. Specificaties
Voertuigspecificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 3
00 N (30,5 kg, 67,4 lbf) met
draaiende motor.
*2: Auto's met een modelcode*4 die een “W” als laatste letter heeft
*3: Behalve auto's met een modelcode*4 die een “W” als laatste letter heeft
*4: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
Achterdifferentieel (Dynamic Torque Vectoring AWD-uitvoeringen)
Inhoud0,523 l (0,553 qt., 0,460 Imp.qt.)
OliesoortOriginele Toyota-differentieelolie LX
OPMERKING
■Voorzorgsmaatregel type differentieelolie
Gebruik van andere differentieelolie dan de voorgeschreven olie kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan het differentie el van uw auto.
Remmen
Afstand van
pedaal tot vloer*1
Auto's met linkse
besturing127 mm (5,0 in.)*2
129 mm (5,1 in.)*3
Auto's met rechtse
besturing143 mm (5,6 in.)
Vrije slag pedaal1,0 6,0 mm (0,04 0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
pM_RAV4_OM_OM42C76E_(EE).book Page 689 Monday, October 7, 2019 3:26 PM
Page 691 of 730

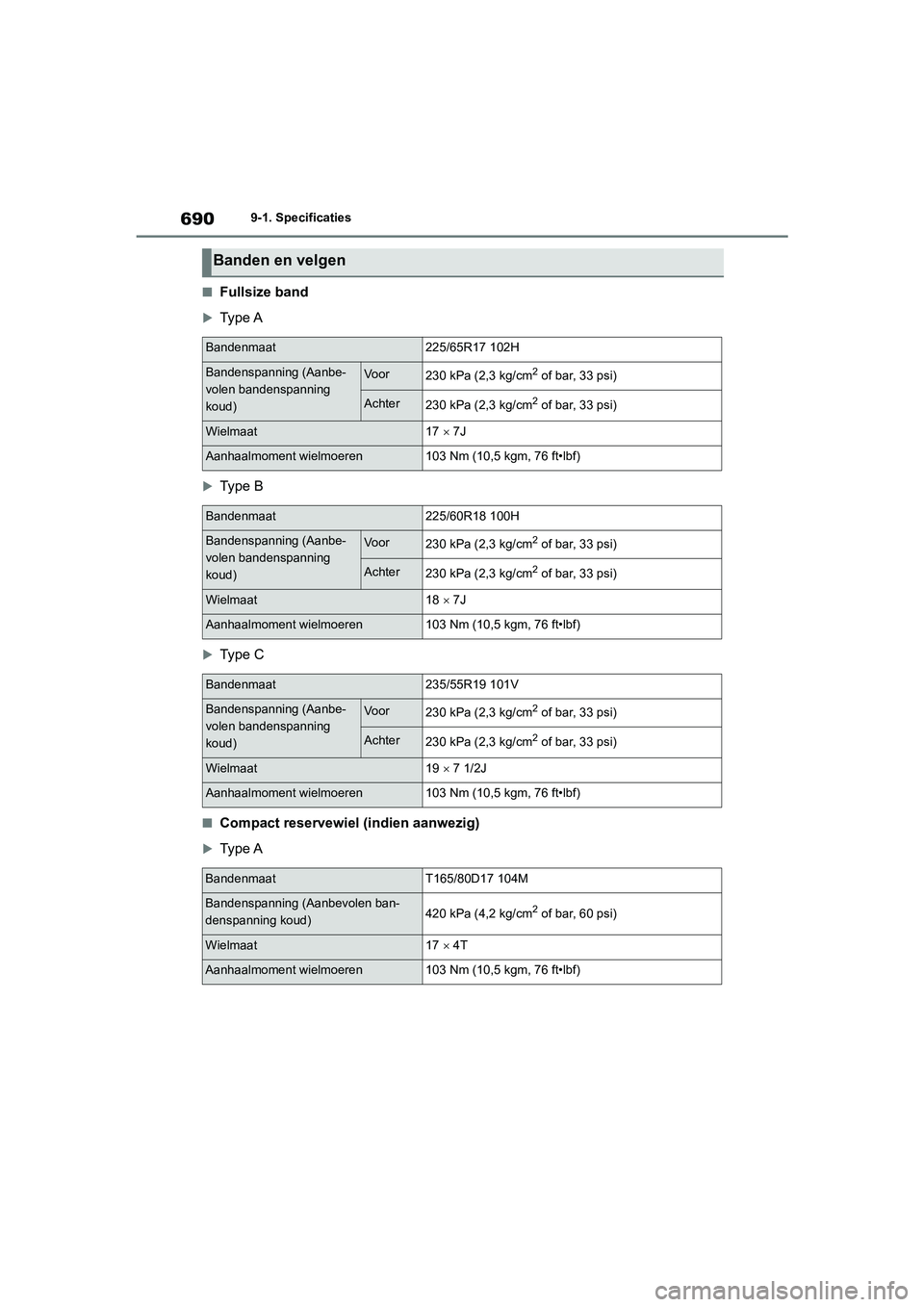

6909-1. Specificaties
■Fullsize band
Type A
Type B
Type C
■Compact reservewiel (indien aanwezig)
Type A
Banden en velgen
Bandenmaat225/65R17 102H
Bandenspanning (Aanbe-
volen bandenspanning
koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat17 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/60R18 100H
Bandenspanning (Aanbe-
volen bandenspanning
koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat18 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/55R19 101V
Bandenspanning (Aanbe-
volen bandenspanning
koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat19 7 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/80D17 104M
Bandenspanning (Aanbevolen ban-
denspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4_OM_OM42C76E_(EE).book P age 690 Monday, October 7, 2019 3:26 PM
Page 692 of 730
691
9
9-1. Specificaties
Voertuigspecificaties
Type B
■Bij het trekken van een aanhangwagen (auto's die een aanhangwag
en kunnen trek-
ken: Blz. 288)
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) en houd rekening met de
lagere toegestane maximumsnelheid van minder dan 100 km/h.
A: H16 halogeenlampen
B: Glassokkellampen (oranje)
C: Glassokkellampen (helder)
D: Buislampjes
*: Indien aanwezig
BandenmaatT165/90D18 107M
Bandenspanning (Aanbevolen ban-
denspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat18 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Lampen
LampenWTy p e
Exterieur
Mistlampen voor*19A
Richtingaanwijzers voor21B
Richtingaanwijzers achter21B
Achteruitrijlichten16C
Instapverlichting spiegelvoet*5C
Interieur
Make-upverlichting8C
Interieurverlichting/leeslampjes voor5C
Interieurverlichting achter8D
Bagageruimteverlichting5C
pM_RAV4_OM_OM42C76E_(EE).book P age 691 Monday, October 7, 2019 3:26 PM
Page 693 of 730

6929-1. Specificaties
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt.
Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden
voldoet.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel.
Dit is normaal en is geen reden tot
bezorgdheid.
Infor matie over brandstof
Als u dit soort la bels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU:
Gebruik uitsluitend loodvrije ben-
zine conform de Europese norm
EN228.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
Behalve EU:
Gebruik uitsluitend loodvrije ben-
zine.
Gebruik loodvrije benzine met een
octaangetal van 91 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
OPMERKING
■Opmerking over de brandstofkwali-
teit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorza-
ken.
●Voeg geen aftermarket metaalhoudende
brandstofadditieven toe.
●Gebruik geen methanolhoudende ben-
zine, zoals M15, M85 of M100.
Door methanolhoudende benzine te
gebruiken kan de motor beschadigd
raken of kunnen er storingen in optre-
den.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 692 Monday, October 7, 2019 3:26 PM
Page 694 of 730
693
9
9-1. Specificaties
Voertuigspecificaties

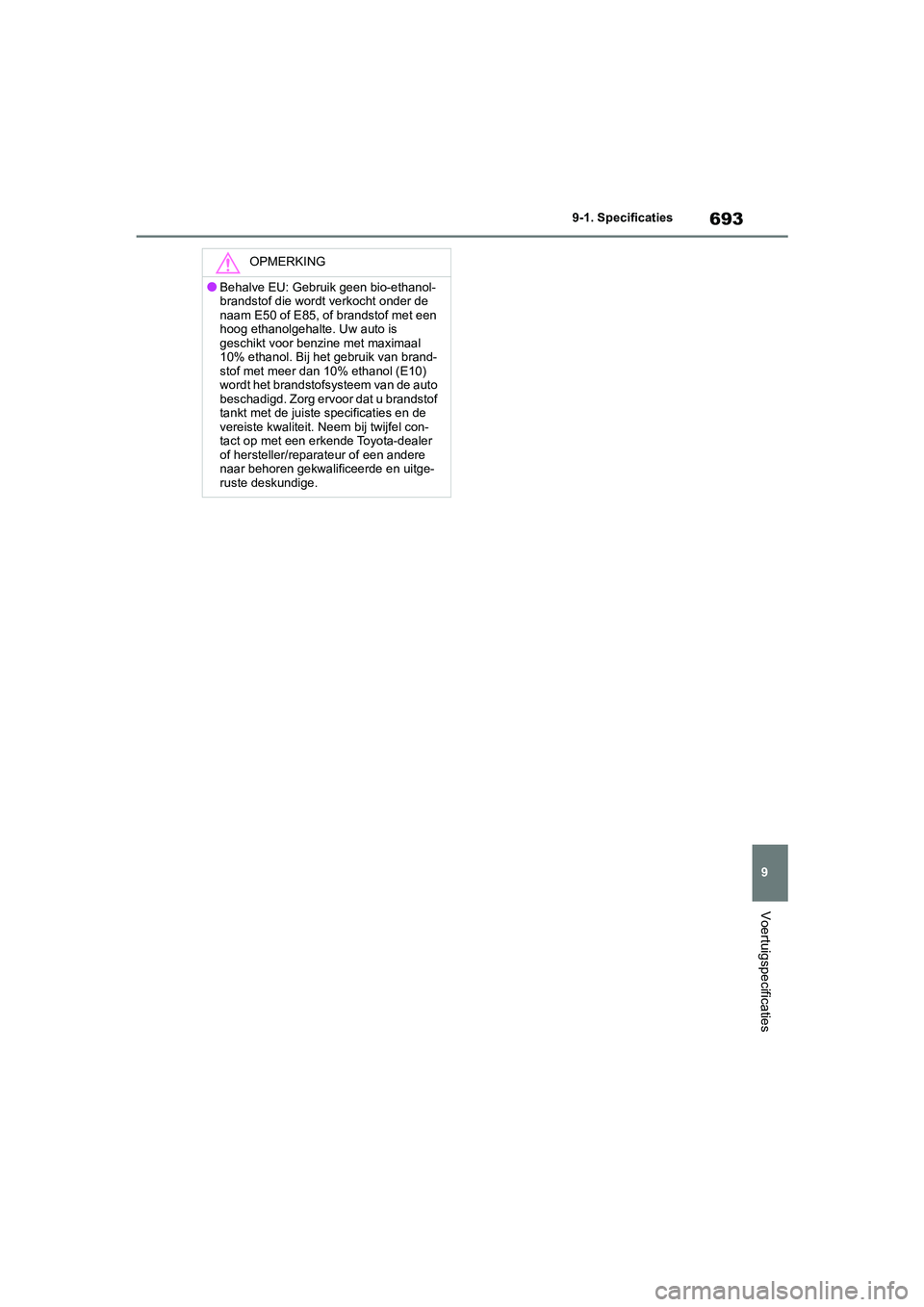

OPMERKING
●Behalve EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een
hoog ethanolgehalte. Uw auto is
geschikt voor benzine met maximaal
10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de
vereiste kwaliteit. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P
age 693 Monday, October 7, 2019 3:26 PM
Page 695 of 730

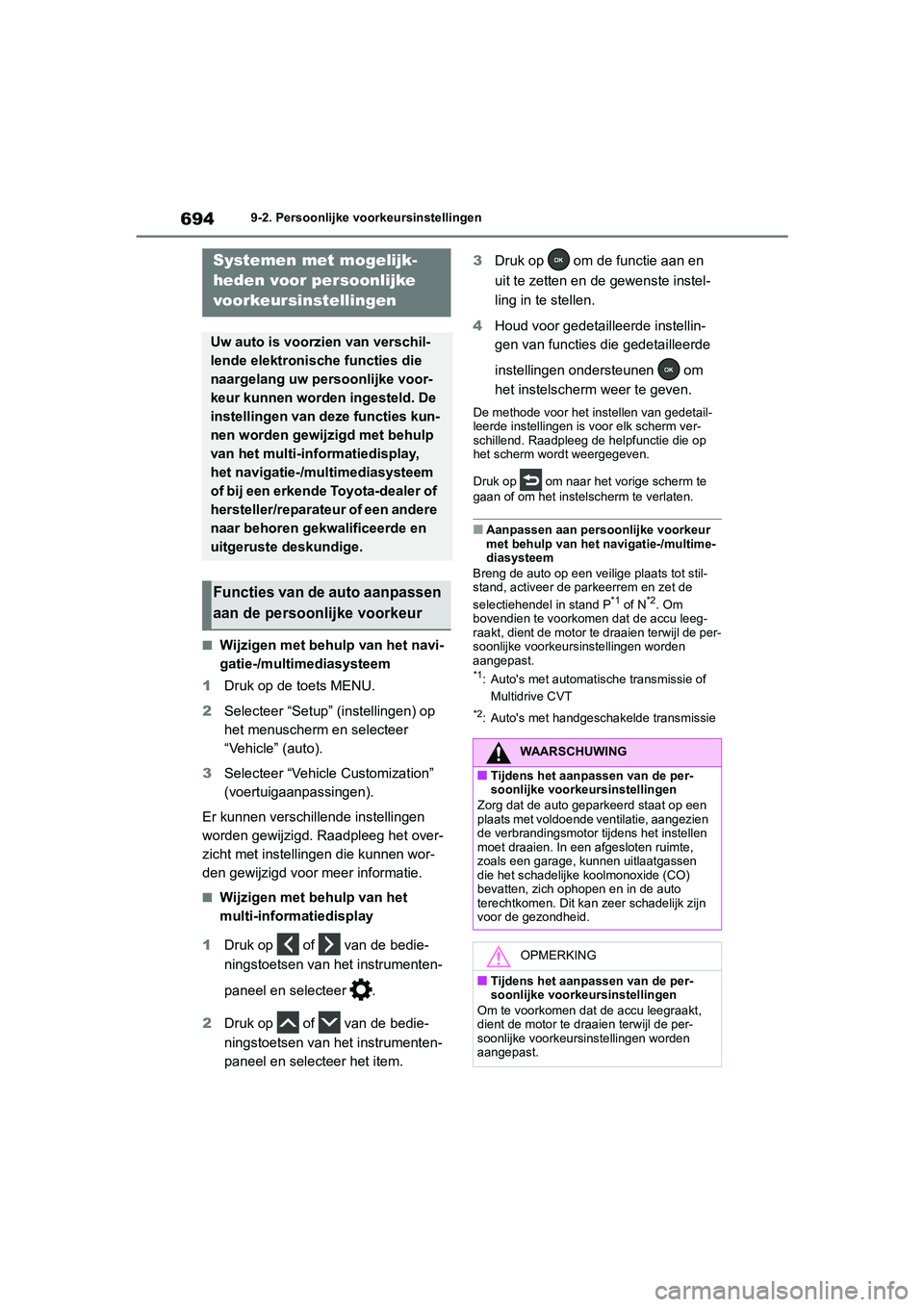

6949-2. Persoonlijke voorkeursinstellingen
9-2.Persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het navi-
gatie-/multimediasysteem
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het menuscherm en selecteer
“Vehicle” (auto).
3 Selecteer “Vehicle Customization”
(voertuigaanpassingen).
Er kunnen verschillende instellingen
worden gewijzigd. Raadpleeg het over-
zicht met instellingen die kunnen wor-
den gewijzigd voor meer informatie.
■Wijzigen met behulp van het
multi-informatiedisplay
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer het item. 3
Druk op om de functie aan en
uit te zetten en de gewenste instel-
ling in te stellen.
4 Houd voor gedetailleerde instellin-
gen van functies die gedetailleerde
instellingen ondersteunen om
het instelscherm weer te geven.
De methode voor het instellen van gedetail-
leerde instellingen is voor elk scherm ver-
schillend. Raadpleeg de helpfunctie die op
het scherm wordt weergegeven.
Druk op om naar het vorige scherm te
gaan of om het instelscherm te verlaten.
■Aanpassen aan persoonlijke voorkeur
met behulp van het navigatie-/multime-
diasysteem
Breng de auto op een veilige plaats tot stil-
stand, activeer de parkeerrem en zet de
selectiehendel in stand P
*1 of N*2. Om
bovendien te voorkomen dat de accu leeg-
raakt, dient de motor te draaien terwijl de per-
soonlijke voorkeursinstellingen worden
aangepast.
*1: Auto's met automatische transmissie of
Multidrive CVT
*2: Auto's met handgeschakelde transmissie
Systemen met mogelijk-
heden voor persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-informatiedisplay,
het navigatie-/multimediasysteem
o f b i j e en e rke nd e To yo t a- de ale r o f
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto aanpassen
aan de persoonlijke voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
de verbrandingsmotor tijdens het instellen
moet draaien. In een afgesloten ruimte,
zoals een garage, kunnen uitlaatgassen
die het schadelijke k oolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Om te voorkomen dat de accu leegraakt,
dient de motor te draaien terwijl de per-
soonlijke voorkeursinstellingen worden
aangepast.
pM_RAV4_OM_OM42C76E_(EE).book P age 694 Monday, October 7, 2019 3:26 PM
Page 696 of 730

695
9
9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
Sommige voorkeursinstellingen zij
n van invloed op de instelling en van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyo ta-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Auto's met navigatiesysteem o f multimediasysteem: Instellingen die u met het
navigatiesysteem of het multimediasysteem kunt wijzigen
Instellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
Instellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren ge kwalificeerde en uitgeruste deskundige ku nnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
■Alarm ( Blz. 110)
*: Indien aanwezig
■Meters, tellers en multi-informatiedisplay ( Blz. 122, 126, 131)
Systemen met mogelijkheden voor persoonlijke voorkeursinstellin -
gen
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Aanpassen van de gevoeligheid van
de inbraaksensor wanneer een ruit
is geopend
*StandaardBijna leeg––O
Schakelt het alarm uit wanneer de
portieren worden ontgrendeld met
de mechanische sleutel
UitAan––O
Functie*1Standaard-
instellingPersoonlijke
voorkeursinstelling
Klok (instellen tijd)OO*2–
Klok (displaytype)*312-uurs weergave24-uurs weergaveOO*2–
Taal*3“English” (Engels)Behalve Engels*4–O–
Eenheden*3km (l/100 km)km (km/liter)–O–mijlen (MPG)*5
Weergave snelheidsmeter*6AnaloogDigitaal–O–
ECO-controlelampje*5AanUit–O–
A
B
C
ABC
ABC
pM_RAV4_OM_OM42C76E_(EE).book P age 695 Monday, October 7, 2019 3:26 PM
