2020 TOYOTA RAV4 Instructieboekje (in Dutch)

3444-5. Gebruik van de ondersteunende systemen
pM_RAV4_OM_OM42C76E_(EE).book Page 344 Monday, October 7, 2019 3:26 PM

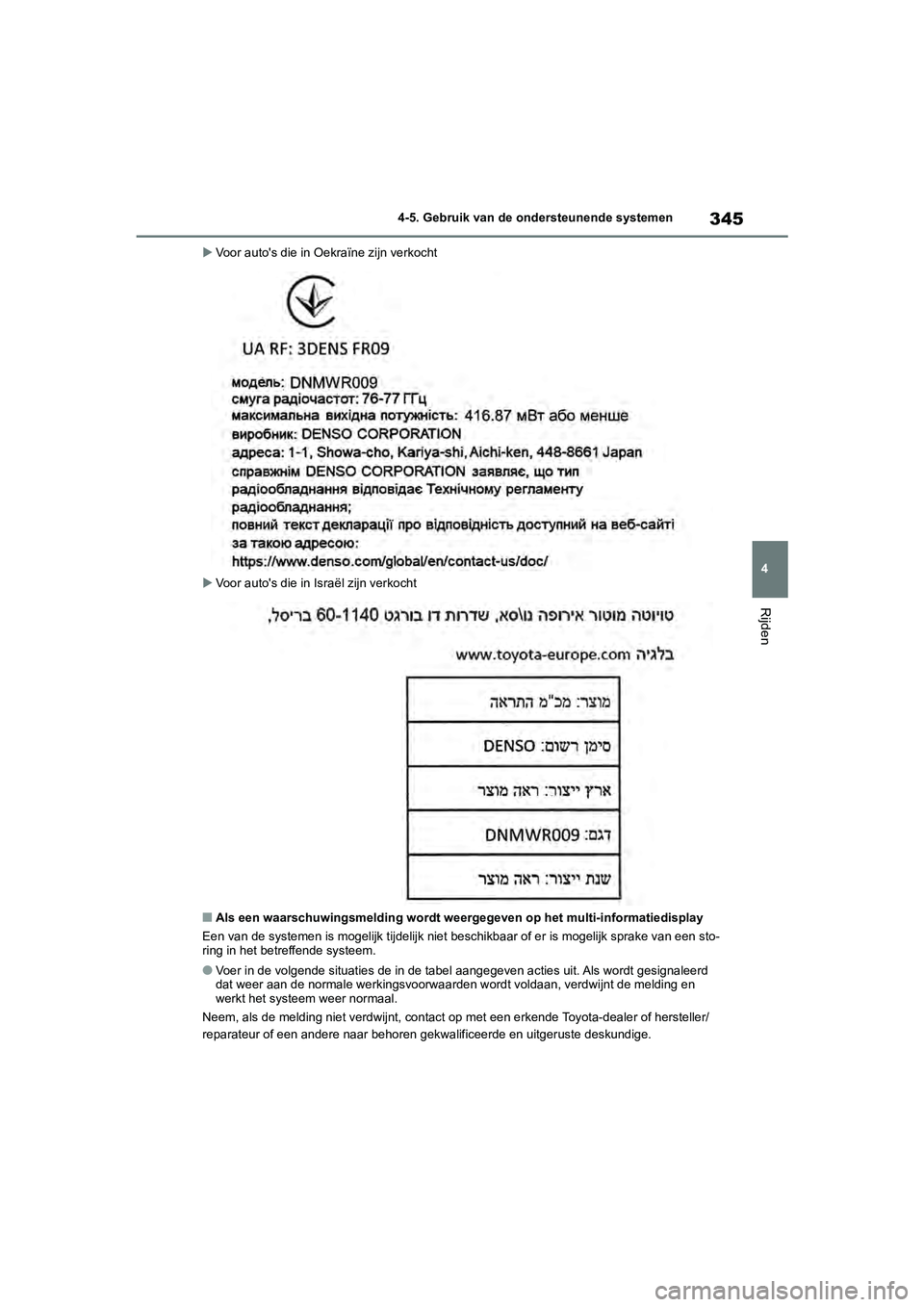

345
4
4-5. Gebruik van de ondersteunende systemen
Rijden

Voor auto's die in Oekraïne zijn verkocht
 Voor auto's die in Is raël zijn verkocht
■Als een waarschuwingsmelding wordt weergegeven op het multi-inf ormatiedisplay
Een van de systemen is mogelijk ti jdelijk niet beschikbaar of er is mogelijk sprake van een sto-
ring in het betreffende systeem.
●Voer in de volgende situaties de in de tabel aangegeven acties uit. Als wordt gesignaleerd
dat weer aan de normale werkingsvoorwaarden wordt voldaan, verd wijnt de melding en
werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste deskundige.
pM_RAV4_OM_OM42C76E_(EE).book Page 345 Monday, October 7, 2019 3:26 PM

3464-5. Gebruik van de ondersteunende systemen
●Als in de volgende situaties de situatie is gewijzigd (of enige tijd met de auto is gereden) en
wordt gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt
de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste deskundige.
• Als de temperatuur rondom de camera voor niet binnen het werki ngsbereik ligt, bijvoorbeeld
doordat de auto in de zon of een zeer koude omgeving staat
• Als de camera voor geen objecten voor de auto kan detecteren, zoals 's nachts op een
onverlichte weg, bij sneeuw, bij mist of als er fel licht in de camera voor schijnt
SituatieHandelingen
Als het gedeelte rondom een sensor bedekt is
met vuil, vocht (condens, ijs, enz.) of andere
verontreinigingenMaak om het gedeelte van de voorruit voor de
camera voor te reinigen gebruik van de ruiten-
wissers of de voorruitverwarming van het air-
conditioningsysteem (Blz. 525, 530).
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staat
Als de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak dan
gebruik van de airconditioning om het
gedeelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnescherm door het zon-
licht dat door het oppervlak ervan wordt gere-
flecteerd de temperatuur van de camera voor
extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte rondom
te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt afge-
dekt, bijvoorbeeld doordat de motorkap is
geopend of doordat een sticker op het
gedeelte van de voorruit vóór de camera voor
is geplakt.
Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt afge-
dekt.
pM_RAV4_OM_OM42C76E_(EE).book P age 346 Monday, October 7, 2019 3:26 PM

347
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
De landen en regio's in het overzicht zijn van
toepassing vanaf september 2019.
Afhankelijk van wanneer de auto is verkocht kunnen de landen en regio's echter
verschillen. Neem voor meer info rmatie contact op met uw Toyota-dealer.
PCS (Pre-Crash Safety-systeem)*
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor en een
camera voor om objecten ( Blz. 347) vóór de auto te signaleren. Wanneer
het systeem oordeelt dat de kans op een frontale aanrijding met een object
groot is, wordt een waarschuwing geactiveerd om de bestuurder a an te
sporen om uit te wijken en wordt de potentiële remdruk verhoogd om de
bestuurder te helpen een aanrijd ing te voorkomen. Wanneer het s ysteem
oordeelt dat de kans op een frontale aanrijding met een object zeer groot is,
worden de remmen automatisch bekrachtigd om te helpen een aanri jding te
voorkomen of om de impact van een aanrijding te helpen verminde ren.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het waarschu-
wingstijdstip kan w orden gewijzigd. (Blz. 349)
Signaleerbare objecten
Regio'sSignaleerbare objectenLanden/gebieden
A
Voertuigen
 Fietsers
 Voetgangers
IJsland, Ierland, Albanië, Andorra, het Verenigd
Koninkrijk, Italië, Oekraïne, Estland, Oostenrijk,
Nederland, Cyprus, Griekenland, Kroatië, Gibraltar,
Zwitserland, Zweden, Spanje, Slowakije, Slovenië,
Tsjechië, Denemarken, Duitsland, Noorwegen,
Hongarije, Finland, Frank rijk, Bulgarije, België,
Bosnië en Herzegovina, Polen, Portugal,
Macedonië, Malta, Monaco, Servië, Montenegro,
Letland, Litouwen, Roemenië, Luxemburg, de
Faeröer, Israël, Turkij e, Canarische Eilanden
BVoertuigenAzerbeidzjan, Georgië
pM_RAV4_OM_OM42C76E_(EE).book P age 347 Monday, October 7, 2019 3:26 PM

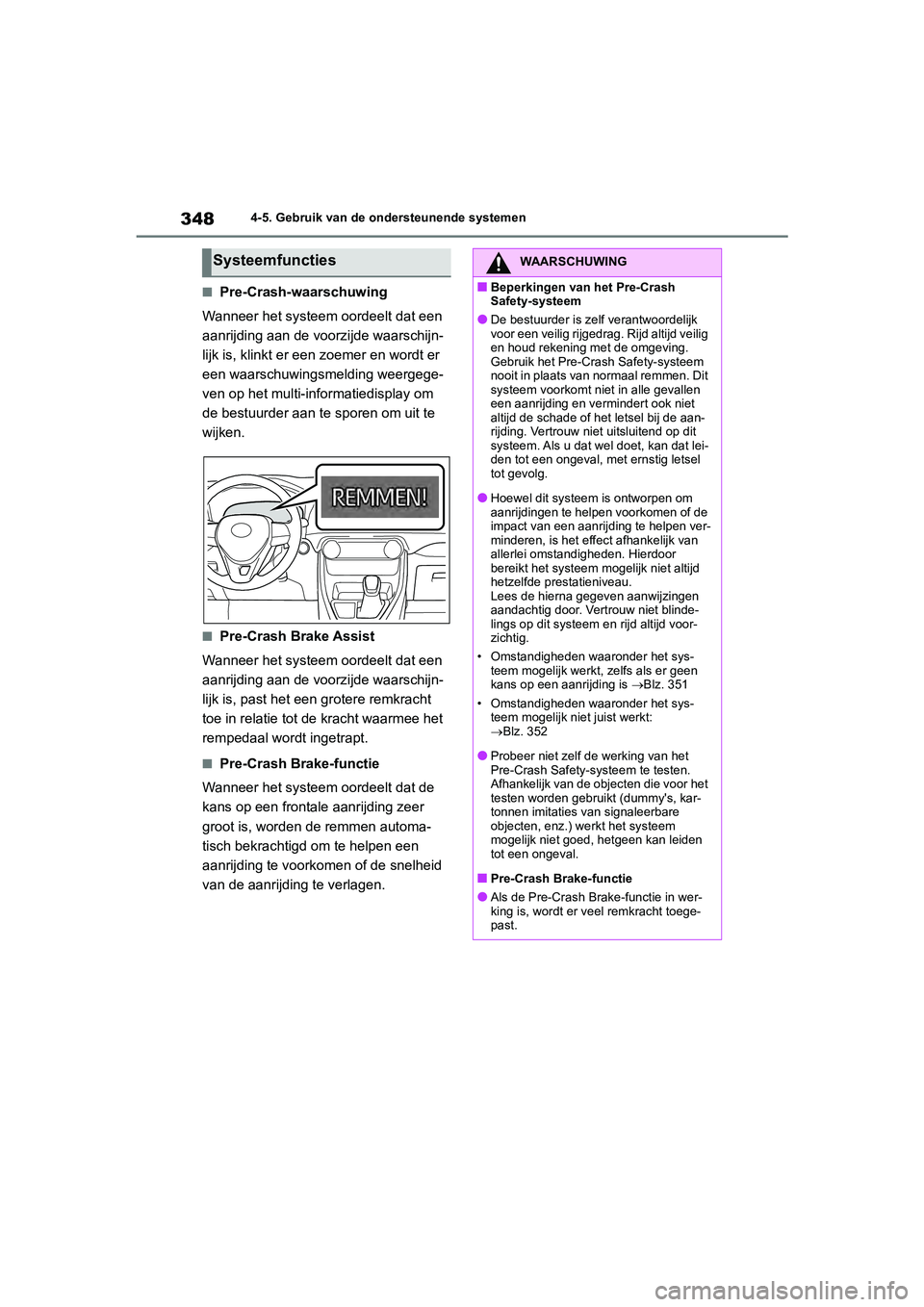

3484-5. Gebruik van de ondersteunende systemen
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, klinkt er een zoemer en wordt er
een waarschuwingsmelding weergege-
ven op het multi-informatiedisplay om
de bestuurder aan te sporen om uit te
wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, past het een grotere remkracht
toe in relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
■Pre-Crash Brake-functie
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer
groot is, worden de remmen automa-
tisch bekrachtigd om te helpen een
aanrijding te voorkomen of de snelheid
van de aanrijding te verlagen.
SysteemfunctiesWAARSCHUWING
■Beperkingen van het Pre-Crash
Safety-systeem
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedr ag. Rijd altijd veilig
en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem
nooit in plaats van normaal remmen. Dit
systeem voorkomt niet in alle gevallen
een aanrijding en vermindert ook niet
altijd de schade of het letsel bij de aan-
rijding. Vertrouw niet uitsluitend op dit
systeem. Als u dat wel doet, kan dat lei-
den tot een ongeval, met ernstig letsel
tot gevolg.
●Hoewel dit systeem is ontworpen om
aanrijdingen te helpen voorkomen of de
impact van een aanrijding te helpen ver-
minderen, is het effect afhankelijk van
allerlei omstandigheden. Hierdoor
bereikt het systeem mogelijk niet altijd
hetzelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit systeem en rijd altijd voor-
zichtig.
• Omstandigheden waaronder het sys- teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is Blz. 351
• Omstandigheden waaronder het sys- teem mogelijk niet juist werkt:
Blz. 352
●Probeer niet zelf de werking van het
Pre-Crash Safety-systeem te testen.
Afhankelijk van de objec ten die voor het
testen worden gebruikt (dummy's, kar-
tonnen imitaties v an signaleerbare
objecten, enz.) werkt het systeem
mogelijk niet goed, hetgeen kan leiden
tot een ongeval.
■Pre-Crash Brake-functie
●Als de Pre-Crash Brake-functie in wer-
king is, wordt er veel remkracht toege-
past.
pM_RAV4_OM_OM42C76E_(EE).book P age 348 Monday, October 7, 2019 3:26 PM

349
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
het scherm ( Blz. 136) van het
multi-informatiedisplay.
Het systeem wordt iedere keer wanneer het
contact AAN wordt gezet automatisch inge-
schakeld.
Als het systeem wor dt uitgeschakeld,
gaat het waarschuwingslampje PCS
WAARSCHUWING
●Als de auto wordt stilgezet door de wer-
king van de Pre-Crash Brake-functie,
wordt de werking van de functie na
ongeveer 2 seconden uitgeschakeld.
Trap indien nodig het rempedaal in.
●De Pre-Crash Brake-functie werkt
mogelijk niet, afhankelijk van de bedie-
ning van de auto door de bestuurder.
Als het gaspedaal diep wordt ingetrapt
of het stuurwiel wordt gedraaid, oordeelt
het systeem mogelijk dat de bestuurder
een uitwijkactie uitvoert en werkt het
Pre-Crash Brake-systeem mogelijk niet.
●Terwijl het Pre-Crash Brake-systeem is
ingeschakeld, wordt in sommige geval-
len de werking ervan mogelijk uitge-
schakeld, wanneer het gaspedaal diep
wordt ingetrapt of het stuurwiel wordt
gedraaid en het systeem oordeelt dat de
bestuurder een uitwijkactie uitvoert.
●Als het rempedaal wordt ingetrapt, oor-
deelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en
stelt het mogelijk het werkingstijdstip
van de Pre-Crash Brake-functie uit.
■Wanneer moet het Pre-Crash Safety-
systeem worden uitgeschakeld
Schakel in de volgende situaties het sys-
teem uit, omdat het mogelijk niet juist
werkt, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan:
●Als de auto wordt gesleept
●Bij het slepen van een andere auto
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl de motor aan staat en de wielen vrij
kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen op
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijstijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van instellingen van
het Pre-Crash Safety-systeem
pM_RAV4_OM_OM42C76E_(EE).book P age 349 Monday, October 7, 2019 3:26 PM

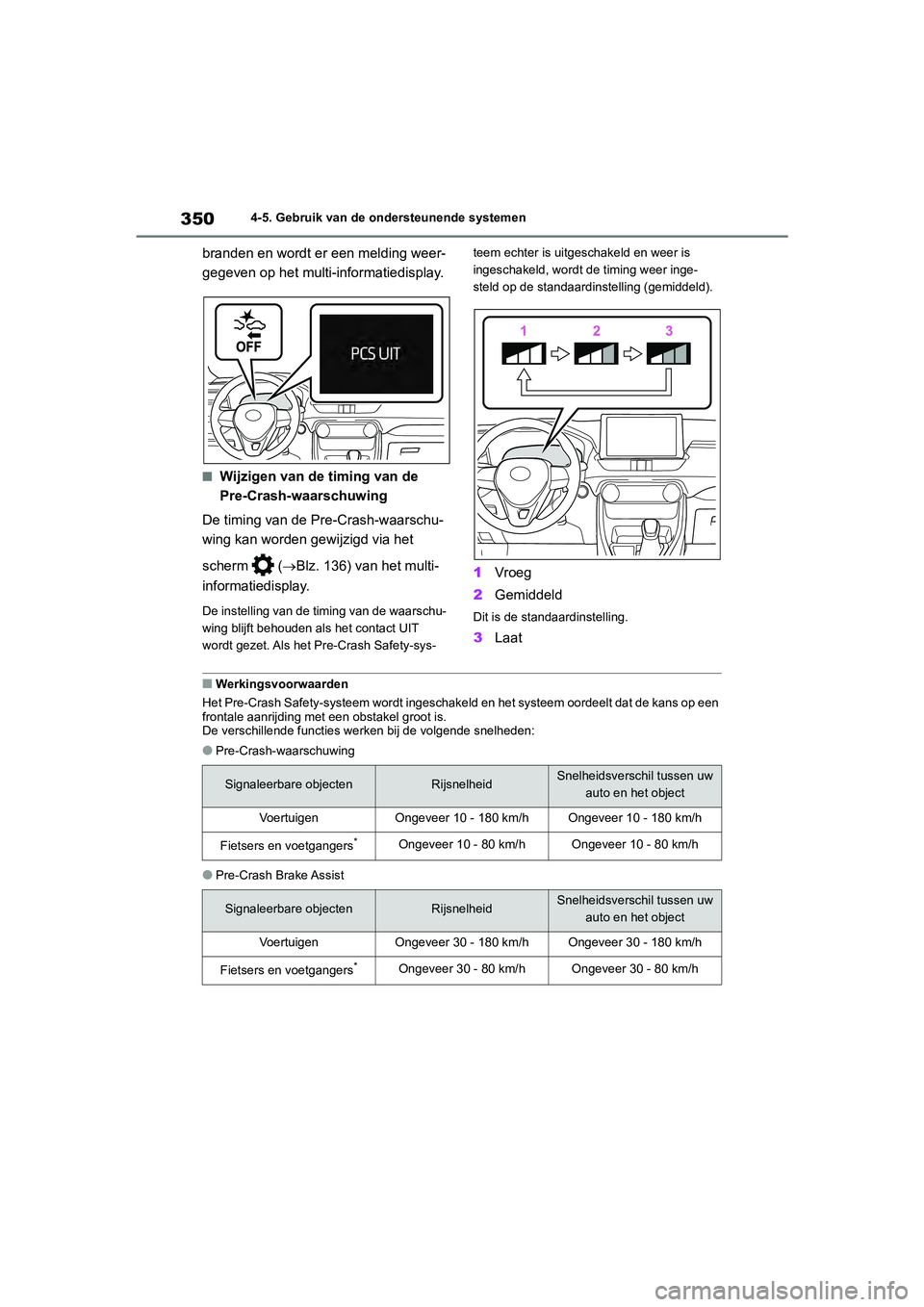

3504-5. Gebruik van de ondersteunende systemen
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pr e-Crash-waarschu-
wing kan worden ge wijzigd via het
scherm ( Blz. 136) van het multi-
informatiedisplay.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys- teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
1
Vroeg
2 Gemiddeld
Dit is de standaardinstelling.
3Laat
■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt dat de kans op een
frontale aanrijding met een obstakel groot is.
De verschillende functies werken bij de volgende snelheden:
●Pre-Crash-waarschuwing
●Pre-Crash Brake Assist
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw
auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangers*Ongeveer 10 - 80 km/hOngeveer 10 - 80 km/h
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw
auto en het object
VoertuigenOngeveer 30 - 180 km/hOngeveer 30 - 180 km/h
Fietsers en voetgangers*Ongeveer 30 - 80 km/hOngeveer 30 - 80 km/h
pM_RAV4_OM_OM42C76E_(EE).book P age 350 Monday, October 7, 2019 3:26 PM

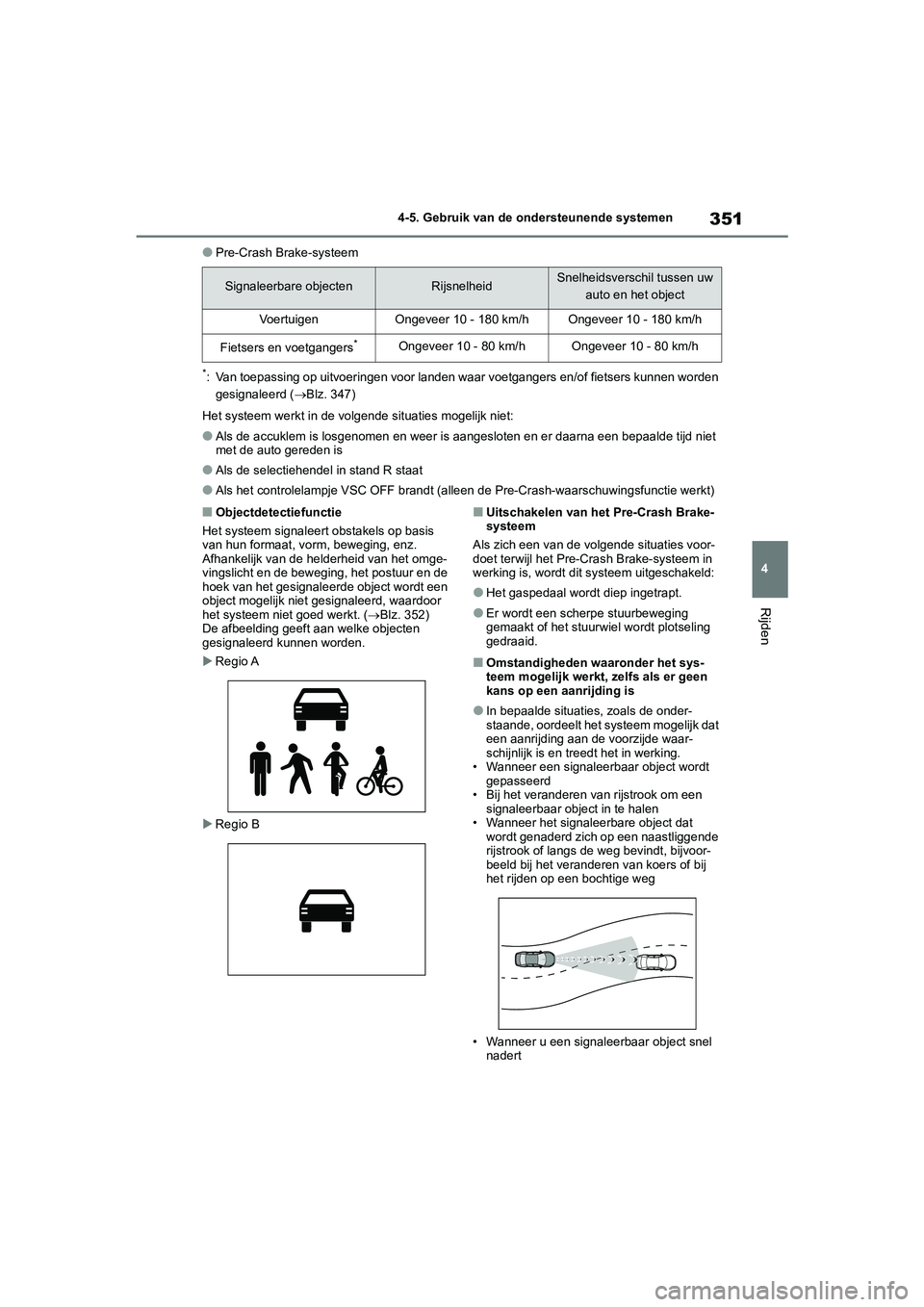

351
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Pre-Crash Brake-systeem
*: Van toepassing op uitvoeringen voor landen waar voetgangers en
/of fietsers kunnen worden
gesignaleerd ( Blz. 347)
Het systeem werkt in de volgende situaties mogelijk niet:
●Als de accuklem is losgenomen en weer is aangesloten en er daar na een bepaalde tijd niet
met de auto gereden is
●Als de selectiehendel in stand R staat
●Als het controlelampje VSC OFF b randt (alleen de Pre-Crash-waarschuwingsfunctie werkt)
■Objectdetectiefunctie
Het systeem signaleert obstakels op basis
van hun formaat, vorm, beweging, enz.
Afhankelijk van de helderheid van het omge-
vingslicht en de beweging, het postuur en de
hoek van het gesignaleerde object wordt een
object mogelijk niet gesignaleerd, waardoor
het systeem niet goed werkt. ( Blz. 352)
De afbeelding geeft aan welke objecten
gesignaleerd kunnen worden.
 Regio A
 Regio B■Uitschakelen van het Pre-Crash Brake-
systeem
Als zich een van de volgende situaties voor-
doet terwijl het Pre-Crash Brake-systeem in
werking is, wordt dit systeem uitgeschakeld:
●Het gaspedaal wordt diep ingetrapt.
●Er wordt een scherpe stuurbeweging
gemaakt of het stuurwiel wordt plotseling
gedraaid.
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
●In bepaalde situaties, zoals de onder-
staande, oordeelt het systeem mogelijk dat
een aanrijding aan de voorzijde waar-
schijnlijk is en treedt het in werking.
• Wanneer een signaleerbaar object wordt gepasseerd
• Bij het veranderen van rijstrook om een signaleerbaar object in te halen
• Wanneer het signaleerbare object dat wordt genaderd zich op een naastliggende
rijstrook of langs de weg bevindt, bijvoor-
beeld bij het veranderen van koers of bij
het rijden op een bochtige weg
• Wanneer u een signaleerbaar object snel nadert
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw
auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangers*Ongeveer 10 - 80 km/hOngeveer 10 - 80 km/h
pM_RAV4_OM_OM42C76E_(EE).book P age 351 Monday, October 7, 2019 3:26 PM
