2020 TOYOTA RAV4 Instructieboekje (in Dutch)

5687-3. Zelf uit te voeren onderhoud

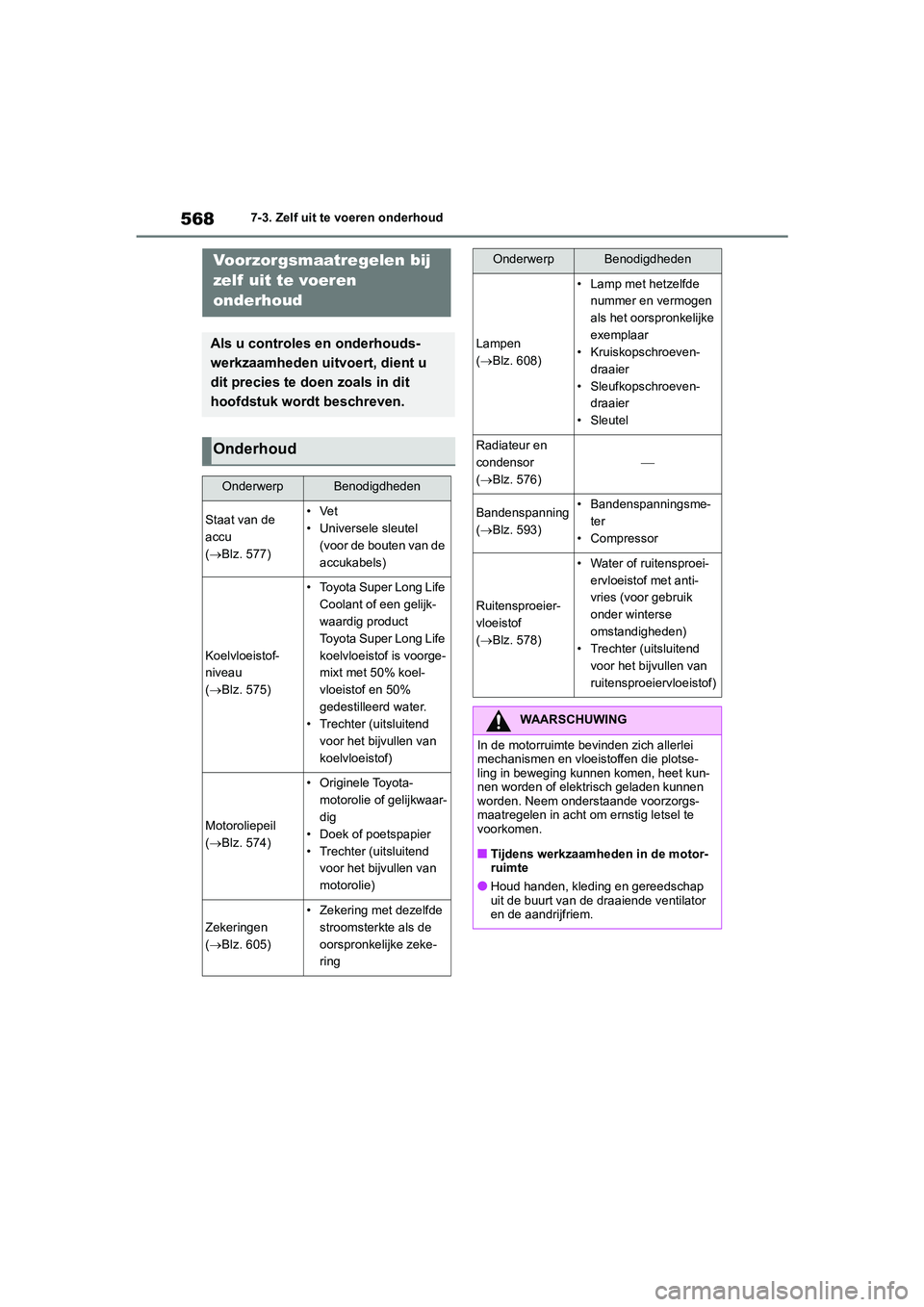

7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Staat van de
accu
(  Blz. 577)•Vet
• Universele sleutel
(voor de bouten van de
accukabels)
Koelvloeistof-
niveau
( Blz. 575)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product
Toyota Super Long Life
koelvloeistof is voorge-
mixt met 50% koel-
vloeistof en 50%
gedestilleerd water.
• Trechter (uitsluitend
voor het bijvullen van
koelvloeistof)
Motoroliepeil
( Blz. 574)
• Originele Toyota-
motorolie of gelijkwaar-
dig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van
motorolie)
Zekeringen
( Blz. 605)
• Zekering met dezelfde
stroomsterkte als de
oorspronkelijke zeke-
ring
Lampen
( Blz. 608)
• Lamp met hetzelfde
nummer en vermogen
als het oorspronkelijke
exemplaar
• Kruiskopschroeven-
draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(  Blz. 576)

Bandenspanning
( Blz. 593)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
(  Blz. 578)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend voor het bijvullen van
ruitensproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Houd handen, kleding en gereedschap
uit de buurt van de draaiende ventilator
en de aandrijfriem.
OnderwerpBenodigdheden
pM_RAV4_OM_OM42C76E_(EE).book P age 568 Monday, October 7, 2019 3:26 PM

569
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

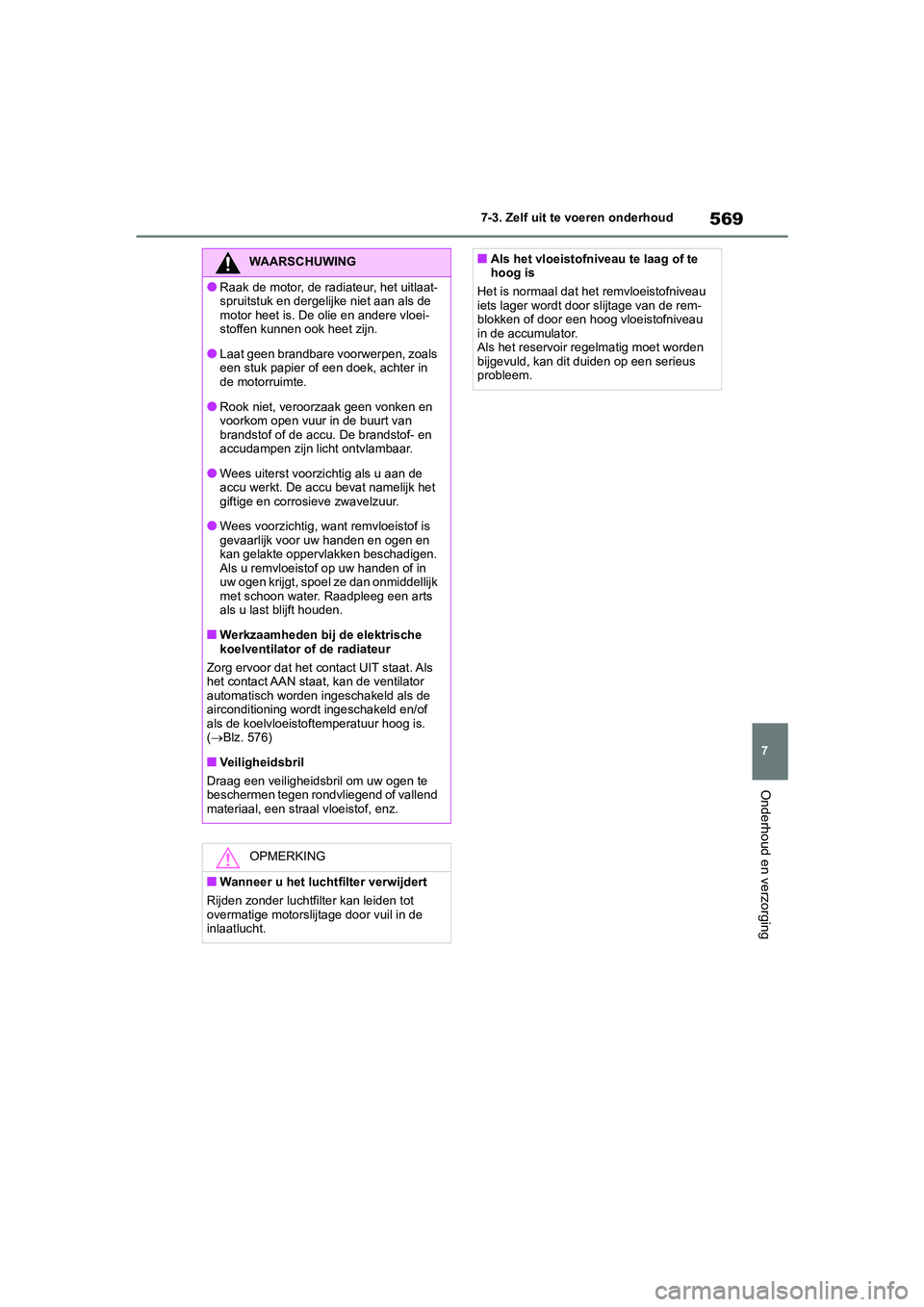

WAARSCHUWING
●Raak de motor, de radiateur, het uitlaat-
spruitstuk en dergelijke niet aan als de
motor heet is. De olie en andere vloei-
stoffen kunnen ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van
brandstof of de accu. De brandstof- en
accudampen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de
accu werkt. De accu bevat namelijk het
giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel
ze dan onmiddellijk
met schoon water. Raadpleeg een arts
als u last blijft houden.
■Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat. Als
het contact AAN staat, kan de ventilator
automatisch worden ingeschakeld als de
airconditioning wordt i ngeschakeld en/of
als de koelvloeistoftemperatuur hoog is.
(  Blz. 576)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
pM_RAV4_OM_OM42C76E_(EE).book P age 569 Monday, October 7, 2019 3:26 PM

5707-3. Zelf uit te voeren onderhoud

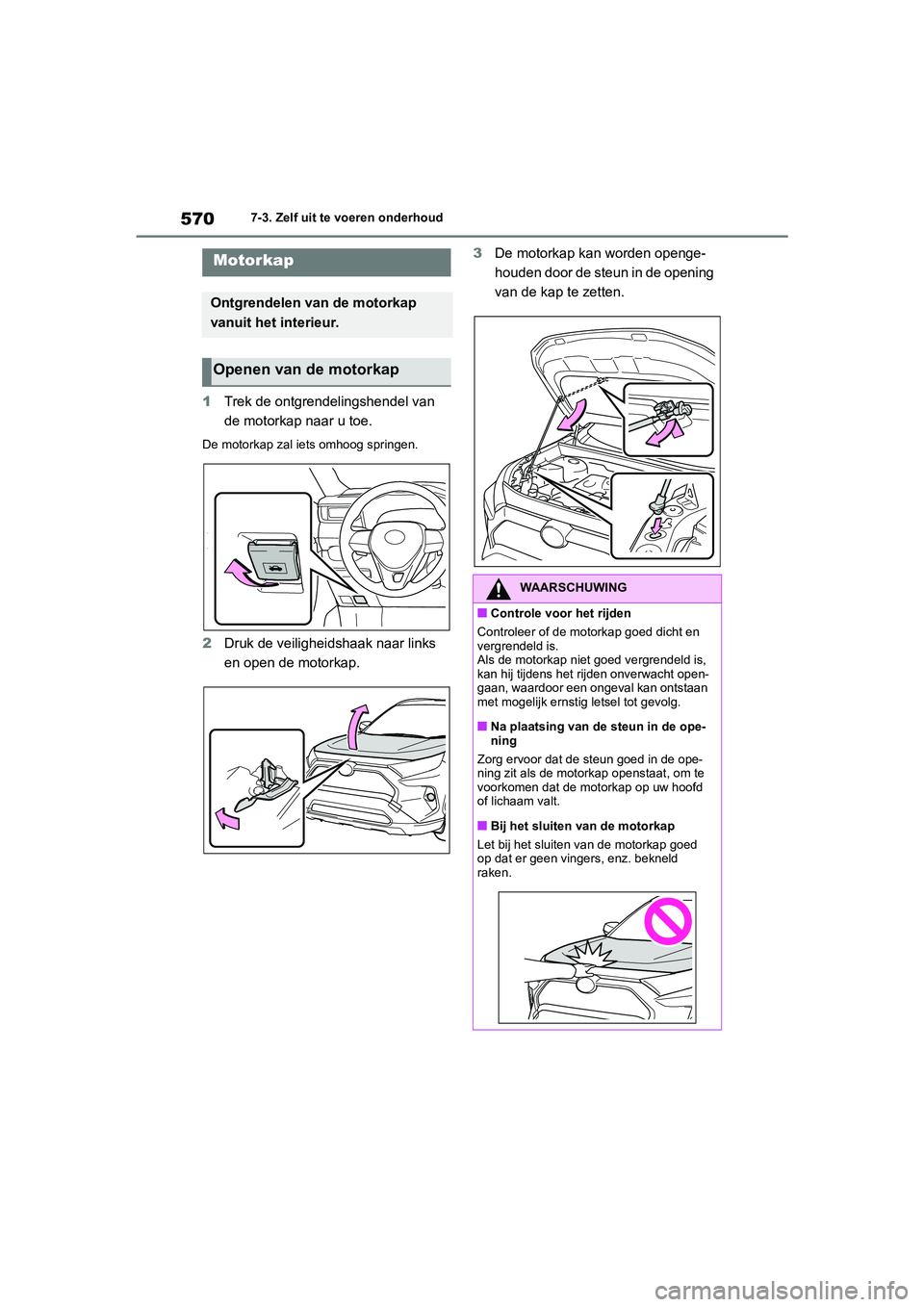

1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de opening
van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap
vanuit het interieur.
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk ernstig letsel tot gevolg.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
■Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap goed
op dat er geen vingers, enz. bekneld
raken.
pM_RAV4_OM_OM42C76E_(EE).book P age 570 Monday, October 7, 2019 3:26 PM

571
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Vo o r
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de
steun goed is vastgezet, kan de motorkap
verbogen raken.

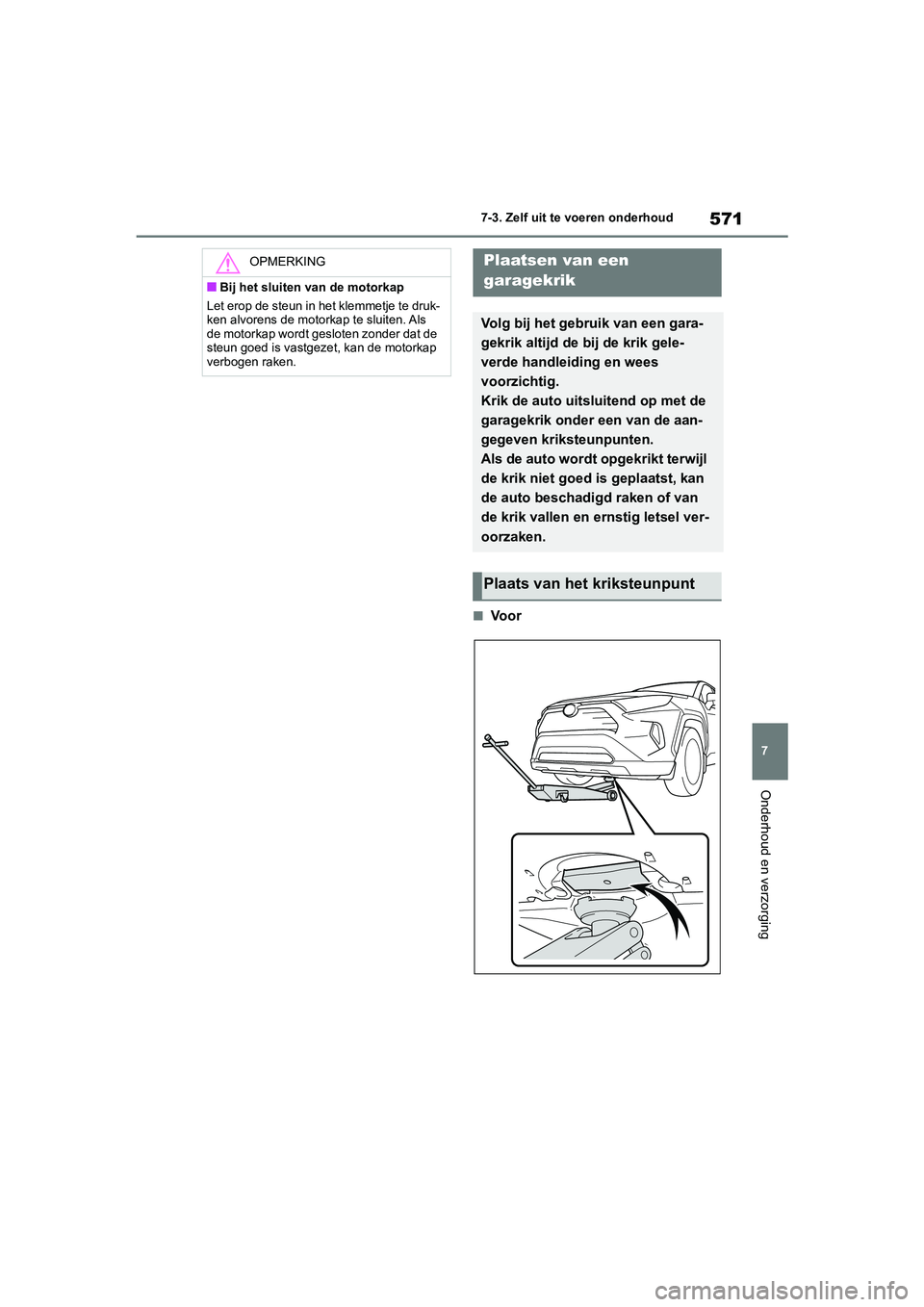

Plaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten.
Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan
de auto beschadigd raken of van
de krik vallen en ernstig letsel ver-
oorzaken.
Plaats van het kriksteunpunt
pM_RAV4_OM_OM42C76E_(EE).book P age 571 Monday, October 7, 2019 3:26 PM

5727-3. Zelf uit te voeren onderhoud

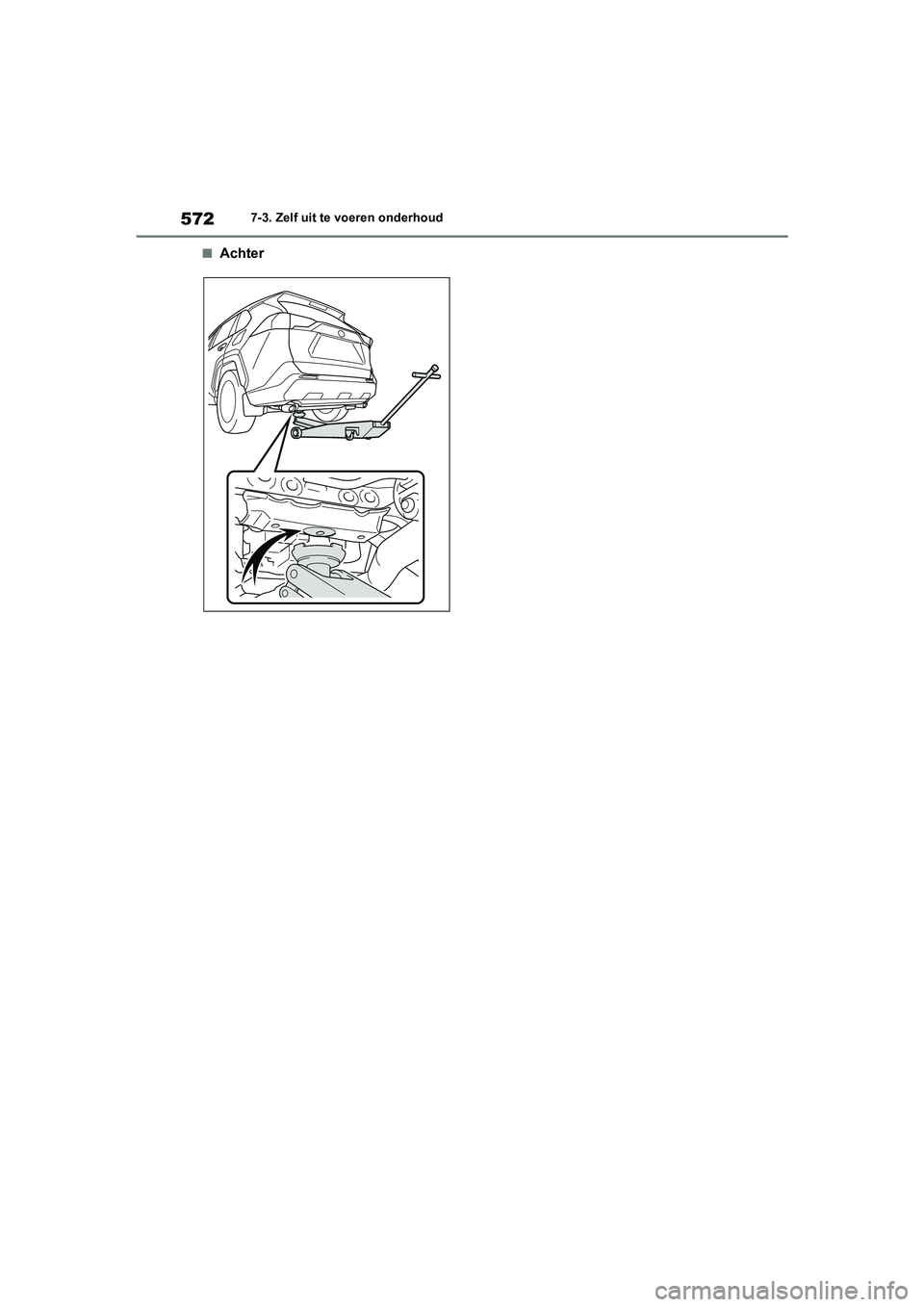

■Achter
pM_RAV4_OM_OM42C76E_(EE).book Page 572 Monday, October 7, 2019 3:26 PM

573
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

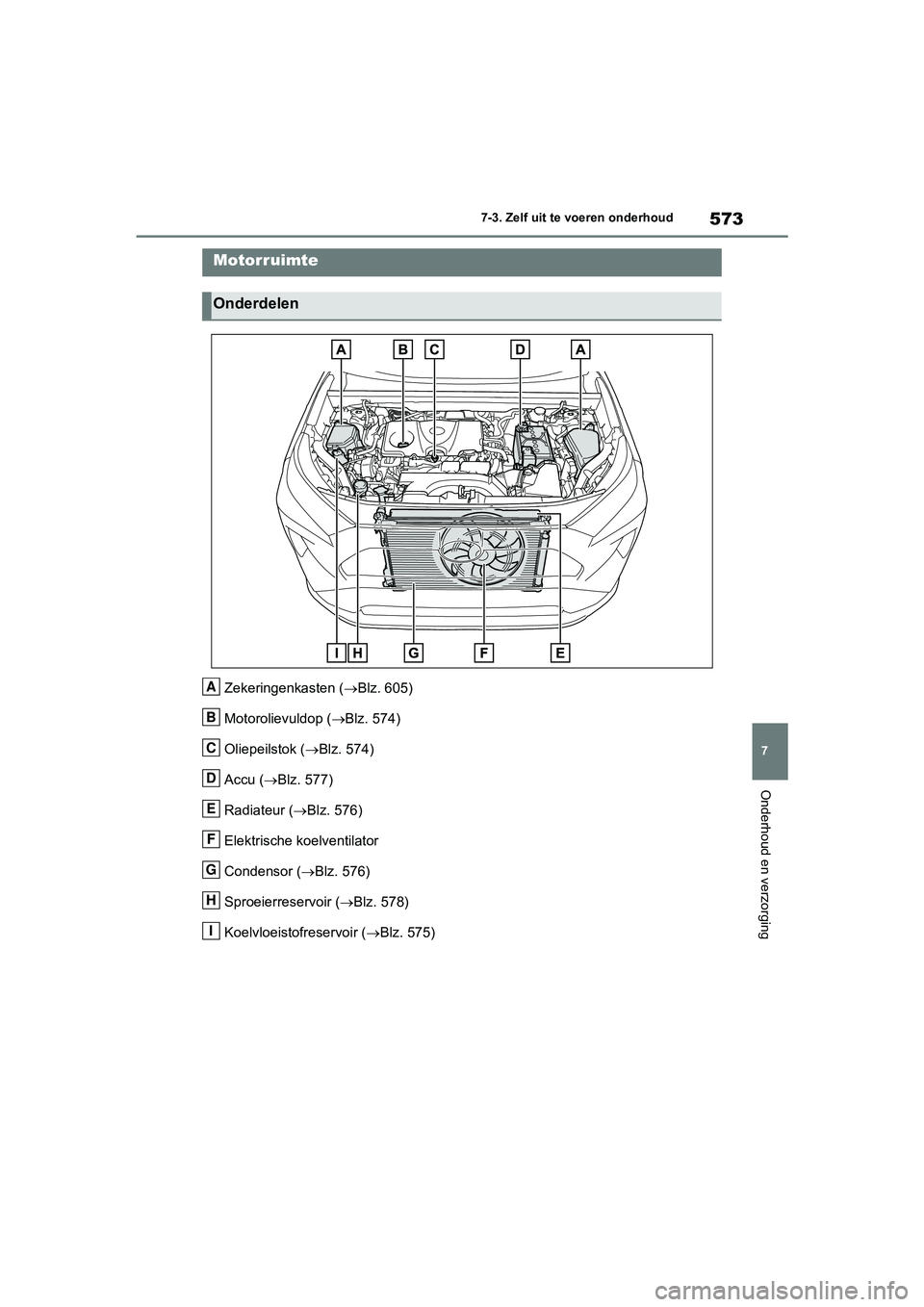

Zekeringenkasten (
Blz. 605)
Motorolievuldop ( Blz. 574)
Oliepeilstok ( Blz. 574)
Accu ( Blz. 577)
Radiateur ( Blz. 576)
Elektrische koelventilator
Condensor (Blz. 576)
Sproeierreservoir ( Blz. 578)
Koelvloeistofreservoir ( Blz. 575)
Motorruimte
Onderdelen
A
B
C
D
E
F
G
H
I
pM_RAV4_OM_OM42C76E_(EE).book P age 573 Monday, October 7, 2019 3:26 PM

5747-3. Zelf uit te voeren onderhoud

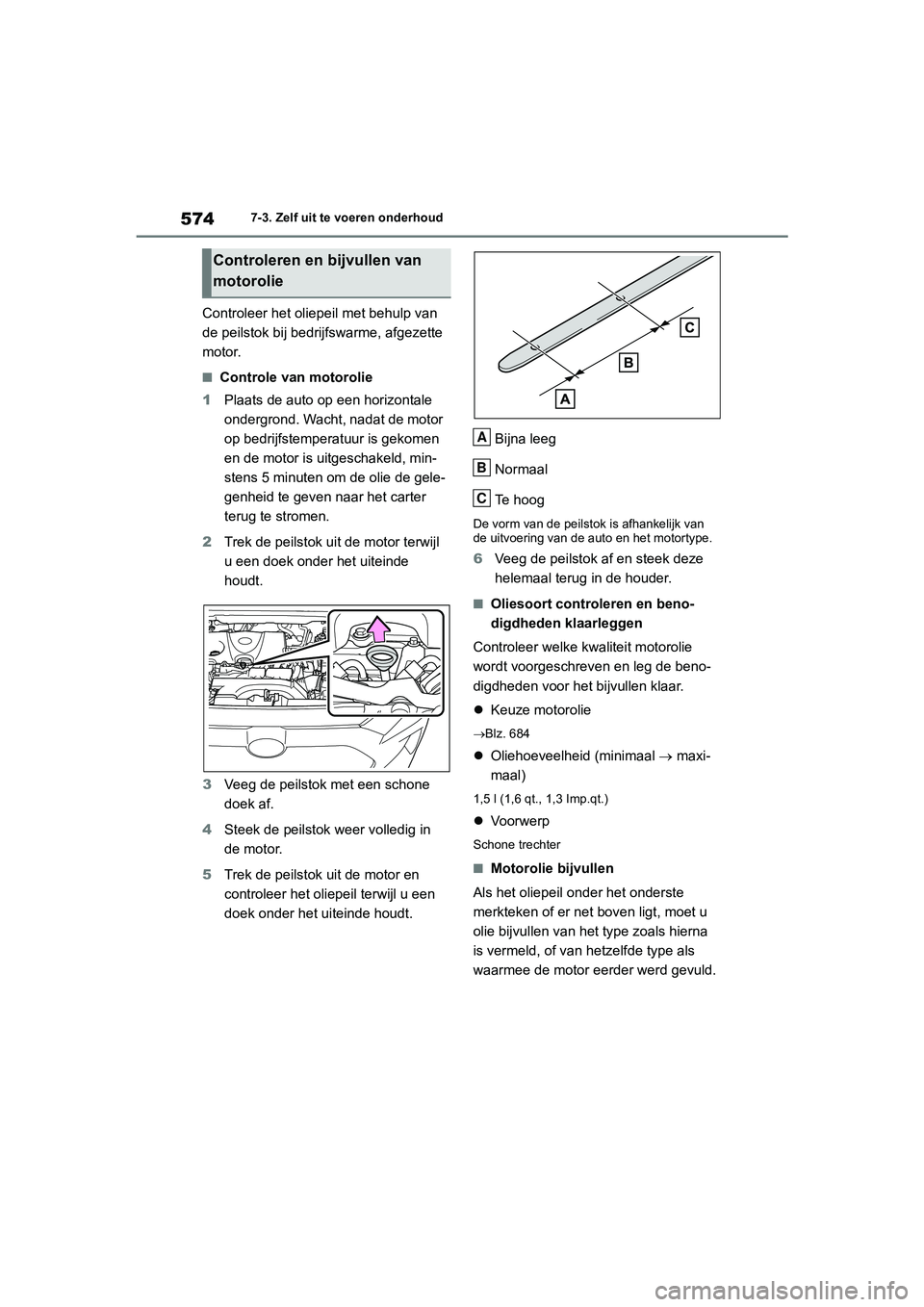

Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
■Controle van motorolie
1 Plaats de auto op e en horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en de motor is uitgeschakeld, min-
stens 5 minuten om de olie de gele-
genheid te geven naar het carter
terug te stromen.
2 Trek de peilstok ui t de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok weer volledig in
de motor.
5 Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het u iteinde houdt. Bijna leeg
Normaal
Te h o o g
De vorm van de peilsto
k is afhankelijk van
de uitvoering van de auto en het motortype.
6 Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
Blz. 684
 Oliehoeveelheid (minimaal  maxi-
maal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
 Voorwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
Controleren en bijvullen van
motorolie
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 574 Monday, October 7, 2019 3:26 PM

575
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en con troleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
Het koelvloeistofnive au is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en vermijd
langdurig en herhaaldelijk contact met de
huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
■Als er olie wordt gemorst op de
motorafdekplaat (A25A-FKS motor)
Verwijder eventueel aanwezige motorolie
zo snel mogelijk van de motorafdekplaat
met een neutraal reinigingsmiddel om te
voorkomen dat de motorafdekplaat
beschadigd raakt. Gebruik geen organisch
oplosmiddel, zoals remmenreiniger.
Koelvloeistof controleren
