2020 TOYOTA RAV4 Instructieboekje (in Dutch)

5767-3. Zelf uit te voeren onderhoud
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof worden
bijgevuld tot aan het FULL-streepje.
( Blz. 673)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -35°C
[-31°F])
Neem voor meer informatie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar be-
horen gekwalificeerde en uitgeruste deskun-
dige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateurs, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Controleer de radiateur en de conden-
sor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalif iceerde en uitge-
ruste deskundige.
A
B
C
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir
niet los.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur en
condensor
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
pM_RAV4_OM_OM42C76E_(EE).book P age 576 Monday, October 7, 2019 3:26 PM

577
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Controleer de accu als volgt.
■Buitenkant van de accu
Controleer de accu op gecorrodeerde
en loszittende klemmen, scheuren en
een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de accu ontstaat het
licht ontvlambare en explosieve waterstof.
Houd u daarom voor het opladen aan de vol-
gende voorzorgsmaatregelen:
●Als de accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Controleer of de acculader tijdens het aan-
sluiten en losnemen van de accuklemmen
is uitgeschakeld.
■Na het opladen/aansluiten van de accu
(auto's met Smart entry-systeem en
startknop)
De motor slaat mogelijk niet aan. Volg de
onderstaande procedure om het systeem te
initialiseren.
1 Zet de selectiehendel in stand P (auto-
matische transmissie of Multidrive CVT)
of trap het rempedaal in terwijl de selec-
tiehendel in de stand N staat (handge-
schakelde transmissie).
2 Open en sluit een van de portieren.
3 Start de motor opnieuw.
●Nadat de accu losgenomen is geweest, is
het wellicht niet meteen mogelijk om de
portieren met het Smart entry-systeem met
startknop te ontgrendelen. Gebruik in dat
geval de afstandsbediening of de mechani-
sche sleutel om de portieren te vergrende-
len of ontgrendelen.
●Start de motor met het contact in stand
ACC. De auto kan mogelijk niet worden
gestart als het contact UIT staat. De motor
werkt vanaf de tweede poging echter nor-
maal.
●De stand van het contact wordt door de
auto opgeslagen. Als de accu wordt losge-
nomen en weer aangesloten, keert het
contact terug naar de stand die was gese-
lecteerd voordat de accu werd losgeno-
men. Schakel het contact UIT voordat u de
accu losneemt. Wees extr a voorzichtig als
niet bekend is wat de stand van het contact
was voordat de accu werd losgenomen.
Neem, als de motor na meerdere pogingen
nog niet start, contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
WAARSCHUWING
■Wanneer de elektrische koelventila-
tor draait
Steek uw handen niet in de motorruimte.
Als het contact AAN staat, kan de elektri-
sche koelventilator automatisch worden
ingeschakeld als de airconditioning wordt
ingeschakeld en/of als de koelvloeistof-
temperatuur hoog is. Controleer of het
contact UIT staat als u in de buurt van de
elektrische koelventil ator of de grille komt.
Controleren van de accu
A
B
:$$56&+8:,1*
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het
ontstaan van een licht ontvlambare en
explosieve waterstof veroorzaken. Neem
bij werkzaamheden bij of aan de accu de
volgende voorzorgsmaatregelen in acht
om ernstig letsel te voorkomen:
●Veroorzaak geen vonken met gereed-
schap.
pM_RAV4_OM_OM42C76E_(EE).book P age 577 Monday, October 7, 2019 3:26 PM

5787-3. Zelf uit te voeren onderhoud
Zonder oliepeilstok
Type A: Als een sproeier niet werkt, is
het sproeierreservoir mogelijk leeg. Vul
ruitensproeiervloeistof bij.
Type B: Als een spr oeier niet werkt of
een waarschuwingsmelding wordt
weergegeven op het multi-informatie-
display, is het spro eierreservoir moge-
lijk leeg. Vul ruitensproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW staat,
vul dan ruitensproeiervloeistof bij.
WAARSCHUWING
●Rook nooit en steek nooit een lucifer of
een aansteker aan bij de accu.
●Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de
accu bezig bent.
●Houd kinderen uit de buurt van de accu.
■Een veilige plaats voor het opladen
van de accu
Laad de accu altijd op in een open ruimte.
Laad de accu niet op in een garage of in
een afgesloten ruimte waar onvoldoende
ventilatie is.
■Noodmaatregelen met betrekking tot
elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met
water en schakel direct medische hulp
in. Blijf zo mogelijk water met een spons
of doek op de ogen deppen, terwijl u
naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding terecht-
komt
De elektrolyt kan via de kleding op uw
huid terechtkomen. Trek onmiddellijk de
kleding uit en volg, indien nodig, de pro-
cedure zoals hierboven beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogelijk medische hulp
in.
■Wanneer er onvoldoende accuvloei-
stof is
Gebruik de accu niet wanneer er onvol-
doende vloeistof in de accu zit. Anders zou
de accu kunnen ontploffen.
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij
draaiende motor. Controleer ook of alle
accessoires zijn uitgeschakeld.
Controleren en bijvullen van
ruitensproeiervloeistof
pM_RAV4_OM_OM42C76E_(EE).book P age 578 Monday, October 7, 2019 3:26 PM

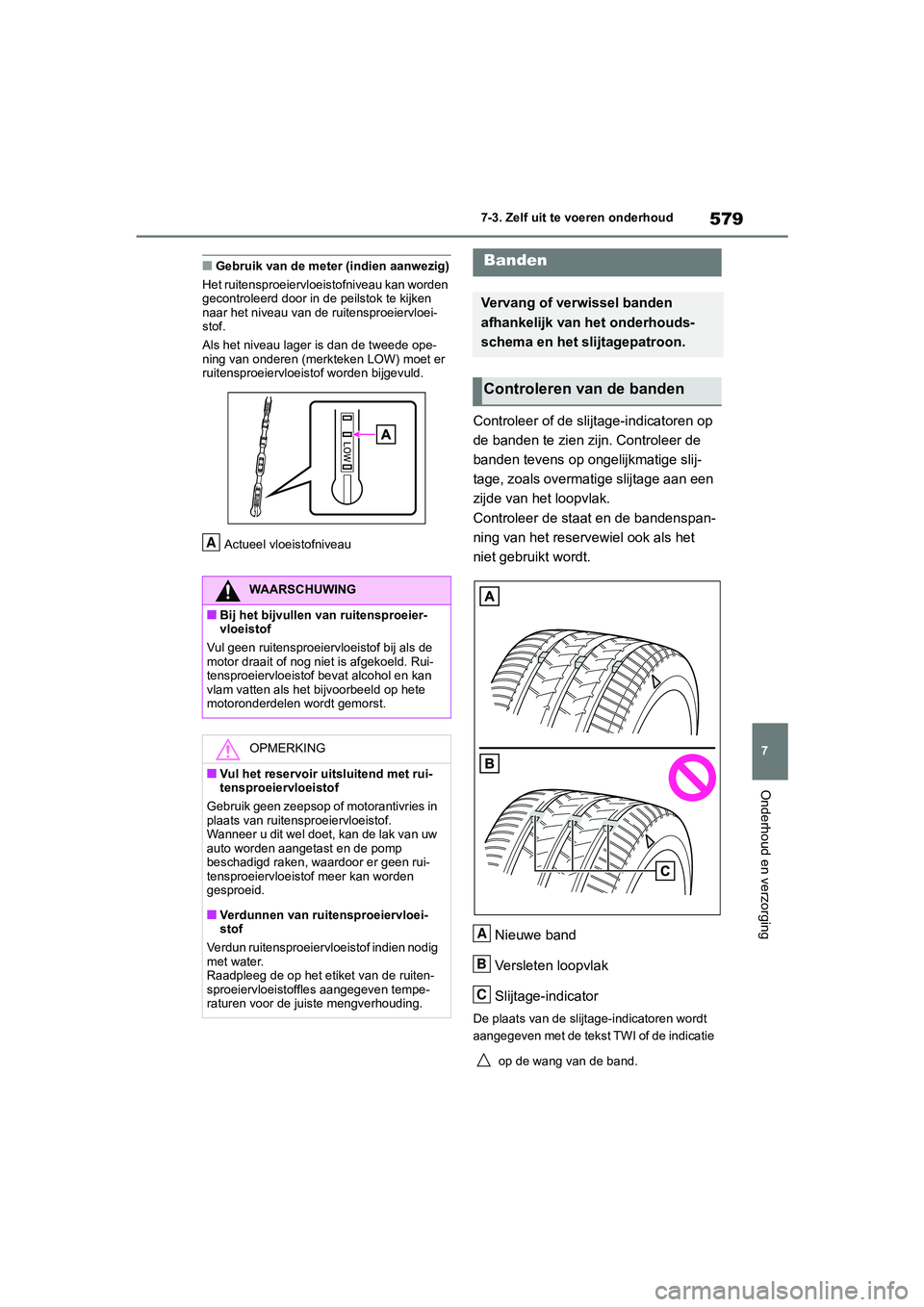

579
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Gebruik van de meter (indien aanwezig)
Het ruitensproeiervloeistofniveau kan worden
gecontroleerd door in de peilstok te kijken
naar het niveau van de ruitensproeiervloei-
stof.
Als het niveau lager is dan de tweede ope-
ning van onderen (merkteken LOW) moet er
ruitensproeiervloeistof worden bijgevuld.
Actueel vloeistofniveau
Controleer of de slijt age-indicatoren op
de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slij-
tage, zoals overmatige slijtage aan een
zijde van het loopvlak.
Controleer de staat en de bandenspan-
ning van het reservewiel ook als het
niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt
aangegeven met de tekst TWI of de indicatie op de wang van de band.
WAARSCHUWING
■Bij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als de
motor draait of nog niet is afgekoeld. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met rui-
tensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien nodig
met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
A
Banden
Vervang of verwissel banden
afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 579 Monday, October 7, 2019 3:26 PM

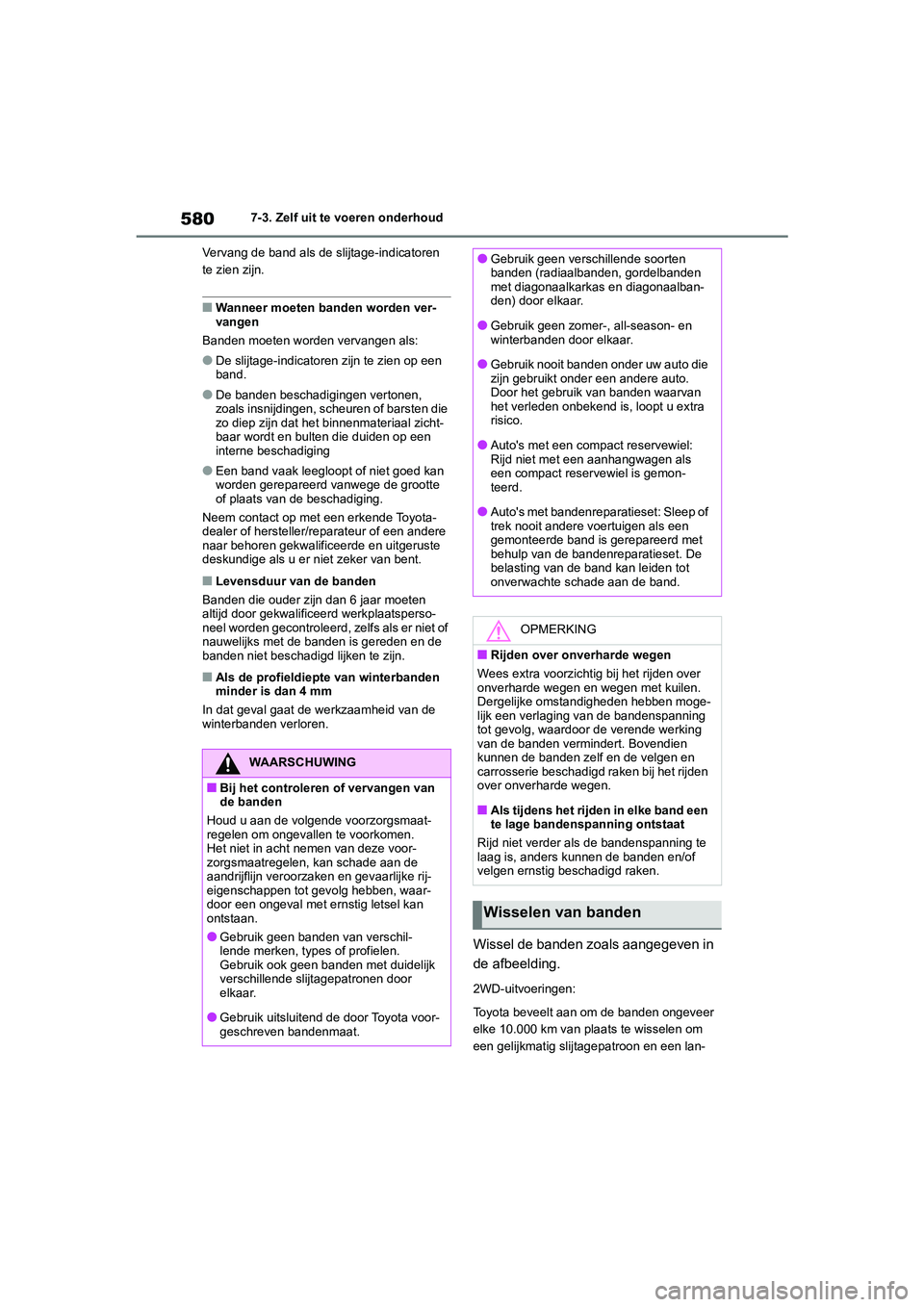

5807-3. Zelf uit te voeren onderhoud
Vervang de band als de slijtage-indicatoren
te zien zijn.
■Wanneer moeten banden worden ver-
vangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een
band.
●De banden beschadigingen vertonen,
zoals insnijdingen, scheuren of barsten die
zo diep zijn dat het binnenmateriaal zicht-
baar wordt en bulten die duiden op een
interne beschadiging
●Een band vaak leegloopt of niet goed kan
worden gerepareerd vanwege de grootte
of plaats van de beschadiging.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als u er niet zeker van bent.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten
altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of
nauwelijks met de banden is gereden en de
banden niet beschadigd lijken te zijn.
■Als de profieldiepte van winterbanden
minder is dan 4 mm
In dat geval gaat de werkzaamheid van de
winterbanden verloren.
Wissel de banden zoals aangegeven in
de afbeelding.
2WD-uitvoeringen:
Toyota beveelt aan om de banden ongeveer
elke 10.000 km van plaats te wisselen om
een gelijkmatig slijtagepatroon en een lan-
WAARSCHUWING
■Bij het controleren of vervangen van
de banden
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen.
Het niet in acht nemen van deze voor-
zorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rij-
eigenschappen tot gevolg hebben, waar-
door een ongeval met ernstig letsel kan
ontstaan.
●Gebruik geen banden van verschil-
lende merken, types of profielen.
Gebruik ook geen banden met duidelijk
verschillende slijtagepatronen door
elkaar.
●Gebruik uitsluitend de door Toyota voor-
geschreven bandenmaat.
●Gebruik geen verschillende soorten
banden (radiaalbanden, gordelbanden
met diagonaalkarkas en diagonaalban-
den) door elkaar.
●Gebruik geen zomer-, all-season- en
winterbanden door elkaar.
●Gebruik nooit banden onder uw auto die
zijn gebruikt onder een andere auto.
Door het gebruik van banden waarvan
het verleden onbekend is, loopt u extra
risico.
●Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen als
een compact reservewiel is gemon-
teerd.
●Auto's met bandenreparatieset: Sleep of
trek nooit andere voertuigen als een
gemonteerde band is gerepareerd met
behulp van de bandenreparatieset. De
belasting van de band kan leiden tot
onverwachte schade aan de band.
OPMERKING
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over
onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge-
lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking
van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en
carrosserie beschadigd raken bij het rijden
over onverharde wegen.
■Als tijdens het rijden in elke band een
te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te
laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
Wisselen van banden
pM_RAV4_OM_OM42C76E_(EE).book P age 580 Monday, October 7, 2019 3:26 PM

581
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
gere levensduur van de banden te verkrij-
gen.
Vergeet niet na het wisselen van de banden
het bandenspanningswaarschuwingssys-
teem te initialiseren
. (indien aanwezig)
AWD-uitvoeringen:
Toyota beveelt aan om de banden ongeveer
elke 5.000 km van plaats te wisselen om een
gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Vergeet niet na het wisselen van de banden
het bandenspanningswaarschuwingssys-
teem te initialiseren . (indien aanwezig)

Auto's zonder een volwaardig reser-
vewiel
Vo o r
Auto's met een volwaardig reserve-
wielVo o r Uw auto is uitgerust met een banden-
spanningswaarschu
wingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder door mi ddel van een mel-
ding en een waarschuwingslampje
gewaarschuwd. ( Blz. 637)
■Routinecontrole van de bandenspan-
ning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt (indien aanwezig)
●Onder de volgende omstandigheden werkt
het bandenspanningsw aarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensor en -zender zijn gebruikt.A
A
Bandenspannings-
waarschuwingssysteem
(indien aanwezig)
pM_RAV4_OM_OM42C76E_(EE).book P age 581 Monday, October 7, 2019 3:26 PM

5827-3. Zelf uit te voeren onderhoud
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
• Als het reservewiel zich op een plaats
bevindt waar een slechte ontvangst van
radiosignalen is.
*
• Als er in de bagageruimte een groot meta- len object aanwezig is dat de ontvangst
van signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reserve- wiel
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale , tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u draagt
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem (indien aanwe-
zig)
De eventuele waarschuwing van het banden-
spanningswaarschuwi ngssysteem is geba-
seerd op de omstandigheden waaronder het
systeem geïnitialiseerd is. Daarom laat het
systeem mogelijk zelfs een waarschuwing
zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan
de druk die was ingesteld tijdens het initiali-
seren van het systeem.7
pM_RAV4_OM_OM42C76E_(EE).book P age 582 Monday, October 7, 2019 3:26 PM

583
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

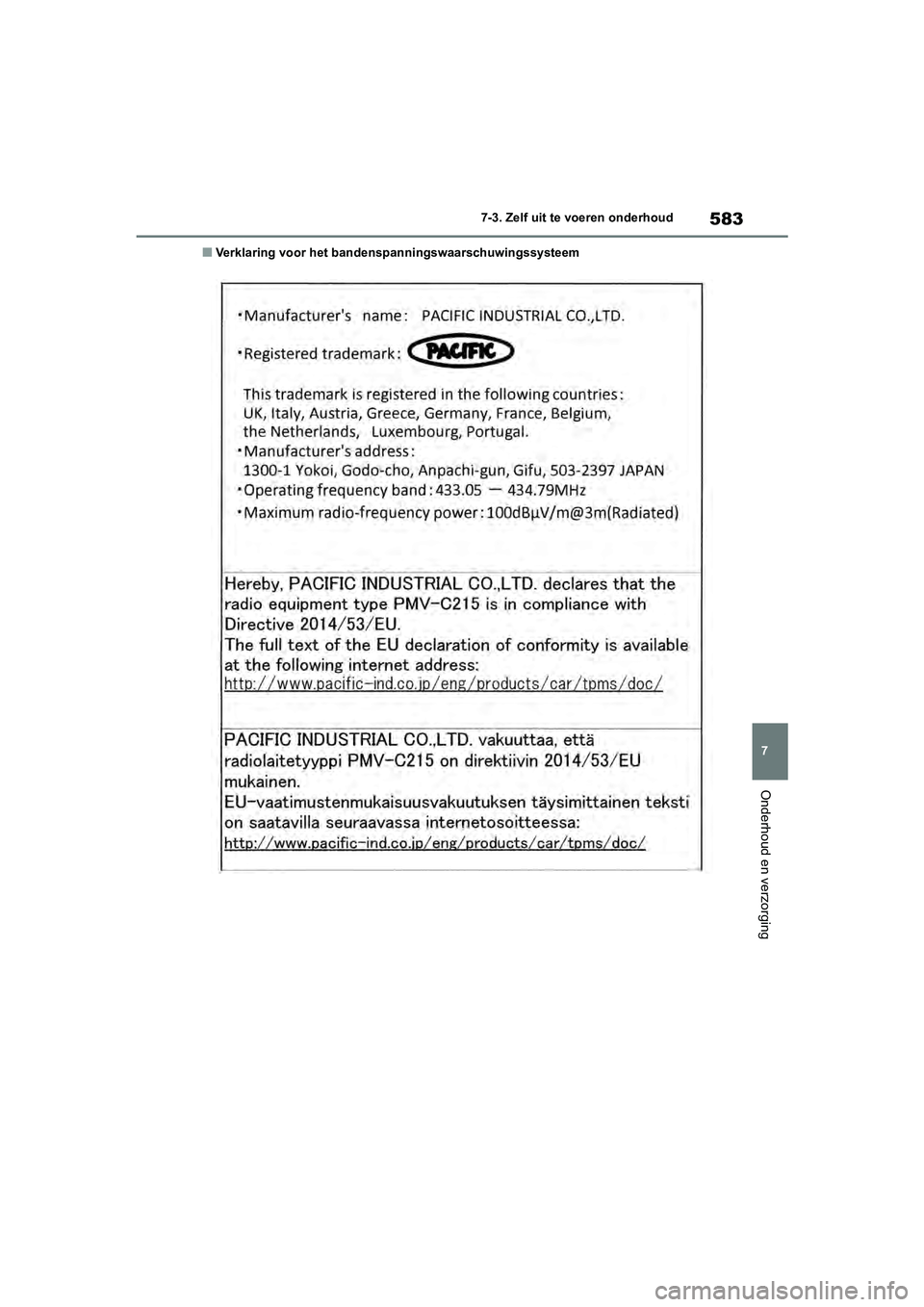

■Verklaring voor het bandenspanningswaarschuwingssysteem
pM_RAV4_OM_OM42C76E_(EE).book P
age 583 Monday, October 7, 2019 3:26 PM
