2020 TOYOTA RAV4 Instructieboekje (in Dutch)

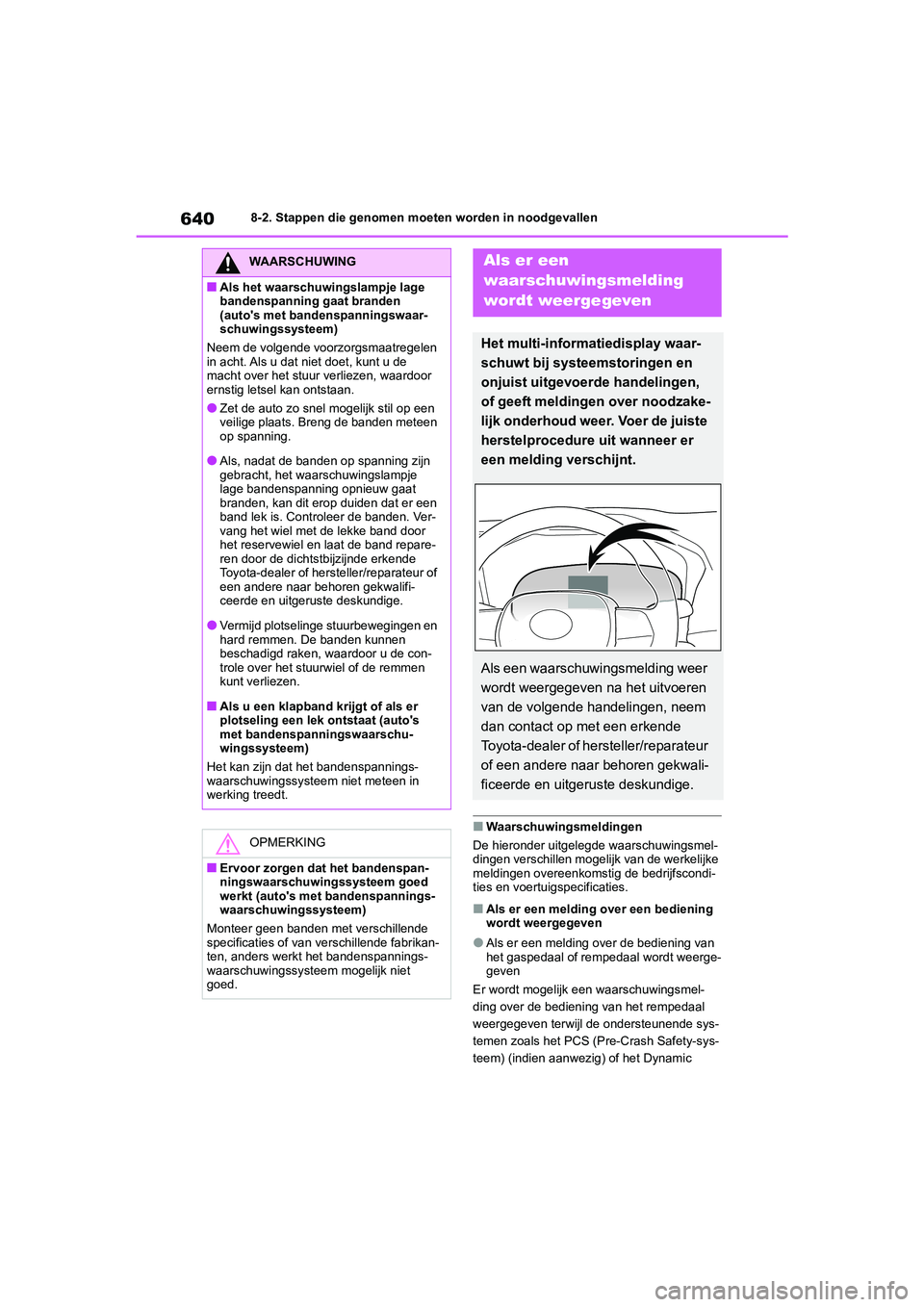

6408-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmel-
dingen verschillen mogeli jk van de werkelijke
meldingen overeenkomstig de bedrijfscondi-
ties en voertuigspecificaties.
■Als er een melding over een bediening
wordt weergegeven
●Als er een melding over de bediening van
het gaspedaal of rempedaal wordt weerge-
geven
Er wordt mogelijk een waarschuwingsmel-
ding over de bediening van het rempedaal
weergegeven terwijl de ondersteunende sys-
temen zoals het PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig) of het Dynamic
WAARSCHUWING
■Als het waarschuwingslampje lage
bandenspanning gaat branden
(auto's met bandenspanningswaar-
schuwingssysteem)
Neem de volgende voorzorgsmaatregelen
in acht. Als u dat niet doet, kunt u de
macht over het stuur verliezen, waardoor
ernstig letsel kan ontstaan.
●Zet de auto zo snel mogelijk stil op een
veilige plaats. Breng de banden meteen
op spanning.
●Als, nadat de banden op spanning zijn
gebracht, het waarschuwingslampje
lage bandenspanning opnieuw gaat
branden, kan dit erop duiden dat er een
band lek is. Controleer de banden. Ver-
vang het wiel met de lekke band door
het reservewiel en laat de band repare-
ren door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Vermijd plotselinge stuurbewegingen en
hard remmen. De banden kunnen
beschadigd raken, waardoor u de con-
trole over het stuurwiel of de remmen
kunt verliezen.
■Als u een klapband krijgt of als er
plotseling een lek ontstaat (auto's
met bandenspanningswaarschu-
wingssysteem)
Het kan zijn dat het bandenspannings-
waarschuwingssysteem niet meteen in
werking treedt.
OPMERKING
■Ervoor zorgen dat het bandenspan-
ningswaarschuwingssysteem goed
werkt (auto's met bandenspannings-
waarschuwingssysteem)
Monteer geen banden met verschillende
specificaties of van verschillende fabrikan-
ten, anders werkt het bandenspannings-
waarschuwingssysteem mogelijk niet
goed.
Als er een
waarschuwingsmelding
wordt weergegeven
Het multi-informatiedisplay waar-
schuwt bij systeemstoringen en
onjuist uitgevoerde handelingen,
of geeft meldingen over noodzake-
lijk onderhoud weer. Voer de juiste
herstelprocedure uit wanneer er
een melding verschijnt.
Als een waarschuwingsmelding weer
wordt weergegeven na het uitvoeren
van de volgende handelingen, neem
dan contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 640 Monday, October 7, 2019 3:26 PM

641
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Radar Cruise Control-
systeem met volledig
snelheidsbereik (indi en aanwezig) in werking
zijn. Als een waarschuwingsmelding wordt
weergegeven, decelereer de auto dan of volg
de instructie op het multi-informatiedisplay.
Er wordt een waarschuwingsmelding weer-
gegeven wanneer het Brake Override-sys-
teem, de wegrijregeling (indien aanwezig) of
de Parking Support Brake-functie (indien
aanwezig) ( Blz. 280, 427) in werking is.
Volg de instructies op het multi-informatiedis-
play.
●Als er een melding over de bediening van
de startknop wordt weergegeven
Er wordt een instructie voor de bediening van
de startknop weergegeven wanneer een
onjuiste procedure voor het starten van het
motor wordt uitgevoerd of wanneer de start-
knop onjuist wordt bediend. Volg de op het
multi-informatiedisplay weergegeven instruc-
ties om de startknop nogmaals te bedienen.
●Als er een melding over de bediening van
de selectiehendel wordt weergegeven
Om te voorkomen dat de selectiehendel in de
verkeerde stand wordt gezet of dat de auto
onverwachts in beweging komt, kan op het
multi-informatiedisplay een melding worden
weergegeven die u verzoekt om de selectie-
hendel in een andere stand te zetten. Volg in
dat geval de instructie van de melding en zet
de selectiehendel in de aangegeven stand.
●Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof
wordt weergegeven
Controleer het onderdeel dat op het multi-
informatiedisplay wordt weergegeven of dat
door het waarschuwingslampje wordt aange-
geven en los het probleem op, bijvoorbeeld
door het geopende portier te sluiten of de
vloeistof bij te vullen.
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) ( Blz. 673)
• “Exhaust Filter Full” ( uitlaatgasfiltersys-
teem vol) ( Blz. 457)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing.
Breng de auto onmiddellijk op een veilige
plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
• “Charging System Malfunction” (storing laadsysteem)
• “High Transmission Fluid Temp” (tempera- tuur transmissievloeistof hoog) (AWD-uit-
voeringen met automatische transmissie)
• “Transmission Oil Tem p. High” (tempera-
tuur transmissievloeistof hoog) (auto's met
Multidrive CVT)
• “Smart Entry & Star t System Malfunction”
(storing Smart entry-systeem met start-
knop)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing.
Laat onmiddellijk de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
■Als “Shift to P when Parked” (zet bij het
parkeren de selectiehendel in stand P)
wordt weergegeven
De melding wordt weergegeven wanneer het
bestuurdersportier wordt geopend terwijl het
contact niet UIT is gezet en de selectiehendel
in een andere stand dan P stond.
Zet de selectiehendel in stand P.
pM_RAV4_OM_OM42C76E_(EE).book P age 641 Monday, October 7, 2019 3:26 PM

6428-2. Stappen die genomen moeten worden in noodgevallen
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om batterijpakket te sparen) wordt
weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie.
Wanneer de motor de volgende keer wordt
gestart, moet het motortoerental enigszins
worden verhoogd en gedurende ongeveer 5
minuten op dit niveau worden gehandhaafd
om de accu op te laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Contro-
leer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling stil-
staat. Plaats de auto op een horizontale
ondergrond en controleer of de melding ver-
dwijnt.
■Als “Front Camera Unavailable”
(camera voor niet beschikbaar) of
“Front Camera Unavailable See
Owner’s Manual” (Camera voor niet
beschikbaar. Zie handleiding) wordt
weergegeven (indien aanwezig)
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
(  Blz. 345, 630)
●PCS (Pre-Crash Safety-systeem)*
●LTA (Lane Tracing Assist)*
●LDA (Lane Departure Alert met stuurrege-
ling)*
●Automatic High Beam*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik*
●Dynamic Radar Cruise Control*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar. Zie handleiding) (indien aanwezig)
wordt weergegeven
Het Dynamic Radar Cruise Control-systeem
met volledig snelheids bereik (indien aanwe-
zig) of het Dynamic Radar Cruise Control-
systeem (indien aanwezig) wordt tijdelijk uit- geschakeld of tot het in de melding aange-
geven probleem is
opgelost. (Oorzaken en
oplossingen: Blz. 345)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
Het Dynamic Radar Cruise Control-systeem
met volledig snelheid sbereik (indien aanwe-
zig) of het Dynamic Radar Cruise Control-
systeem (indien aanwezi g) kan tijdelijk niet
gebruikt worden. Gebruik het systeem wan-
neer dit weer beschikbaar is.
■Waarschuwingszoemer
 Blz. 638
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
 Blz. 639
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
energieverbruik. Bediening airco/ver-
warming gedeeltelijk beperkt) wordt
regelmatig weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de accu kan verou-
derd zijn. Laat de auto controleren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 642 Monday, October 7, 2019 3:26 PM

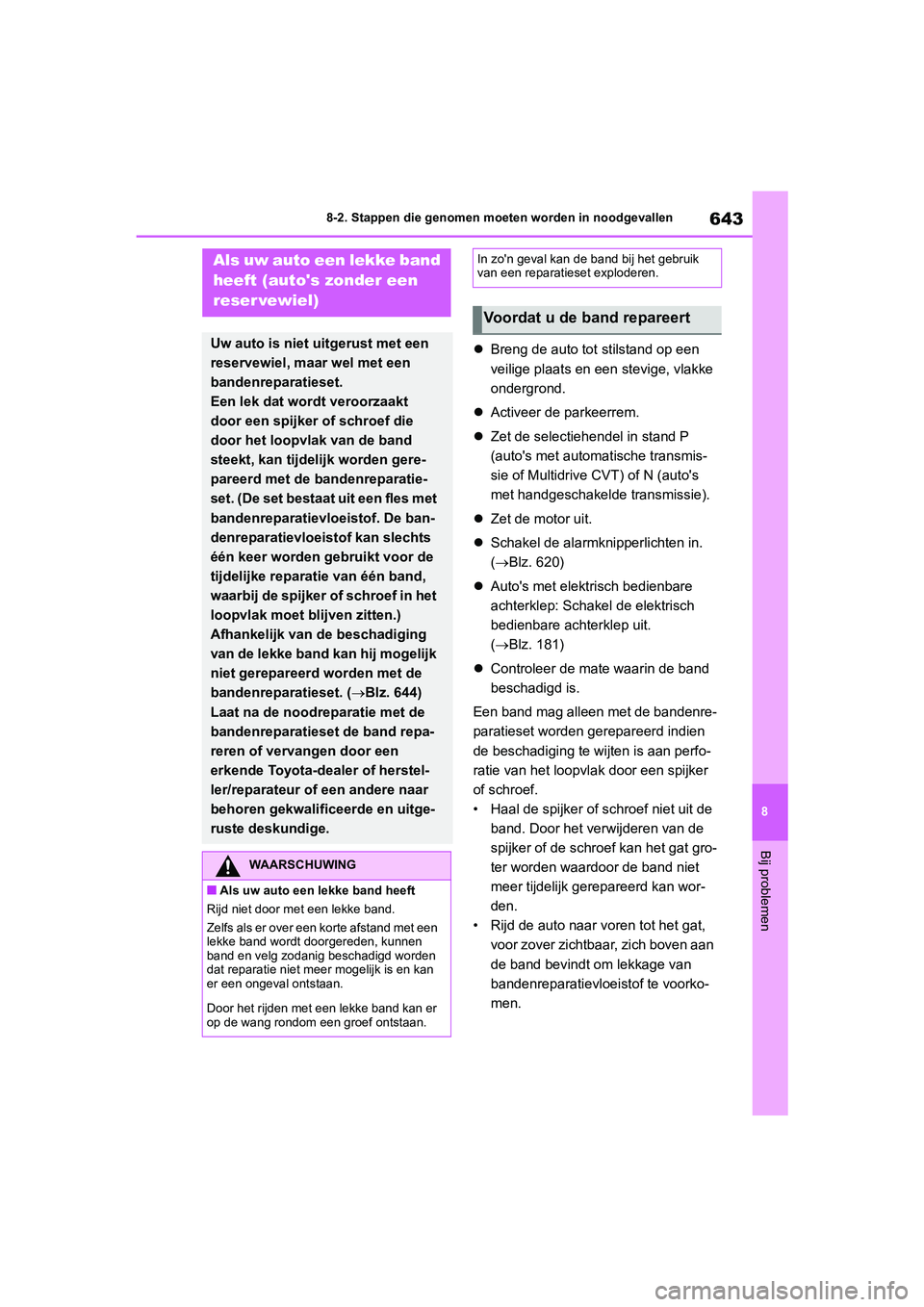

643
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P
(auto's met automatische transmis-
sie of Multidrive CVT) of N (auto's
met handgeschakelde transmissie).
 Zet de motor uit.
 Schakel de alarmk nipperlichten in.
(Blz. 620)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(Blz. 181)
 Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de bandenre-
paratieset worden g erepareerd indien
de beschadiging te wijten is aan perfo-
ratie van het loopvla k door een spijker
of schroef.
• Haal de spijker of schroef niet uit de
band. Door het ver wijderen van de
spijker of de schroef kan het gat gro-
ter worden waardoor de band niet
meer tijdelijk gerepareerd kan wor-
den.
• Rijd de auto naar v oren tot het gat,
voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te voorko-
men.
Als uw auto een lekke band
heeft (auto's zonder een
reservewiel)
Uw auto is niet ui tgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles met
bandenreparatievloeistof. De ban-
denreparatievloeistof kan slechts
één keer worden gebruikt voor de
tijdelijke reparati e van één band,
waarbij de spijker of schroef in het
loopvlak moet blijven zitten.)
Afhankelijk van de beschadiging
van de lekke band kan hij mogelijk
niet gerepareerd worden met de
bandenreparatieset. ( Blz. 644)
Laat na de noodreparatie met de
bandenreparatieset de band repa-
reren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
Voordat u de band repareert
pM_RAV4_OM_OM42C76E_(EE).book P age 643 Monday, October 7, 2019 3:26 PM

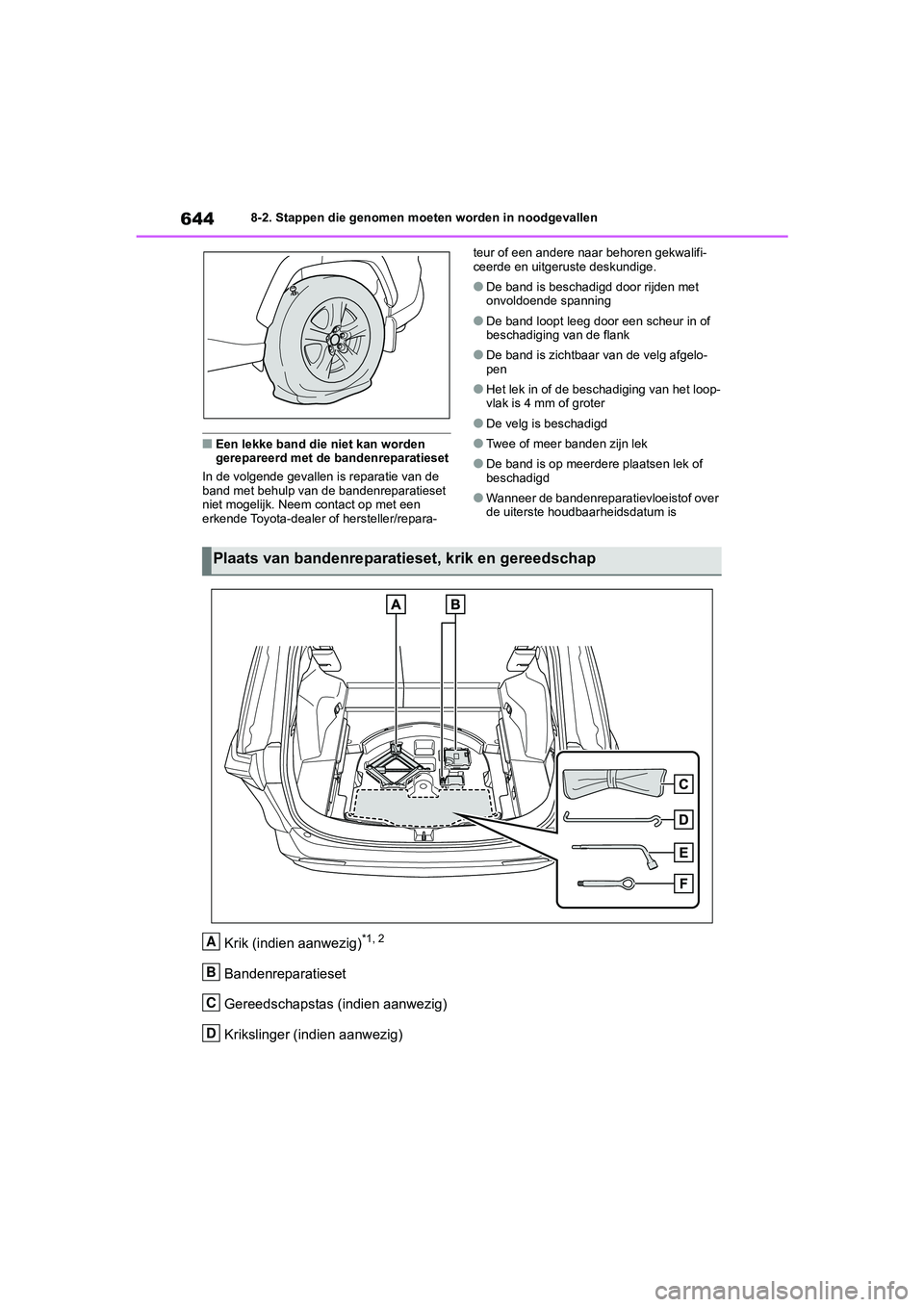

6448-2. Stappen die genomen moeten worden in noodgevallen
■Een lekke band die niet kan worden
gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de
band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een
erkende Toyota-dealer of hersteller/repara- teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●De band is beschadigd door rijden met
onvoldoende spanning
●De band loopt leeg door een scheur in of
beschadiging van de flank
●De band is zichtbaar van de velg afgelo-
pen
●Het lek in of de bes
chadiging van het loop-
vlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●De band is op meerdere plaatsen lek of
beschadigd
●Wanneer de bandenreparatievloeistof over
de uiterste houdbaarheidsdatum is
Krik (indien aanwezig)*1, 2
Bandenreparatieset
Gereedschapstas (indien aanwezig)
Krikslinger (indien aanwezig)
Plaats van bandenreparatieset, krik en gereedschap
A
B
C
D
pM_RAV4_OM_OM42C76E_(EE).book P age 644 Monday, October 7, 2019 3:26 PM

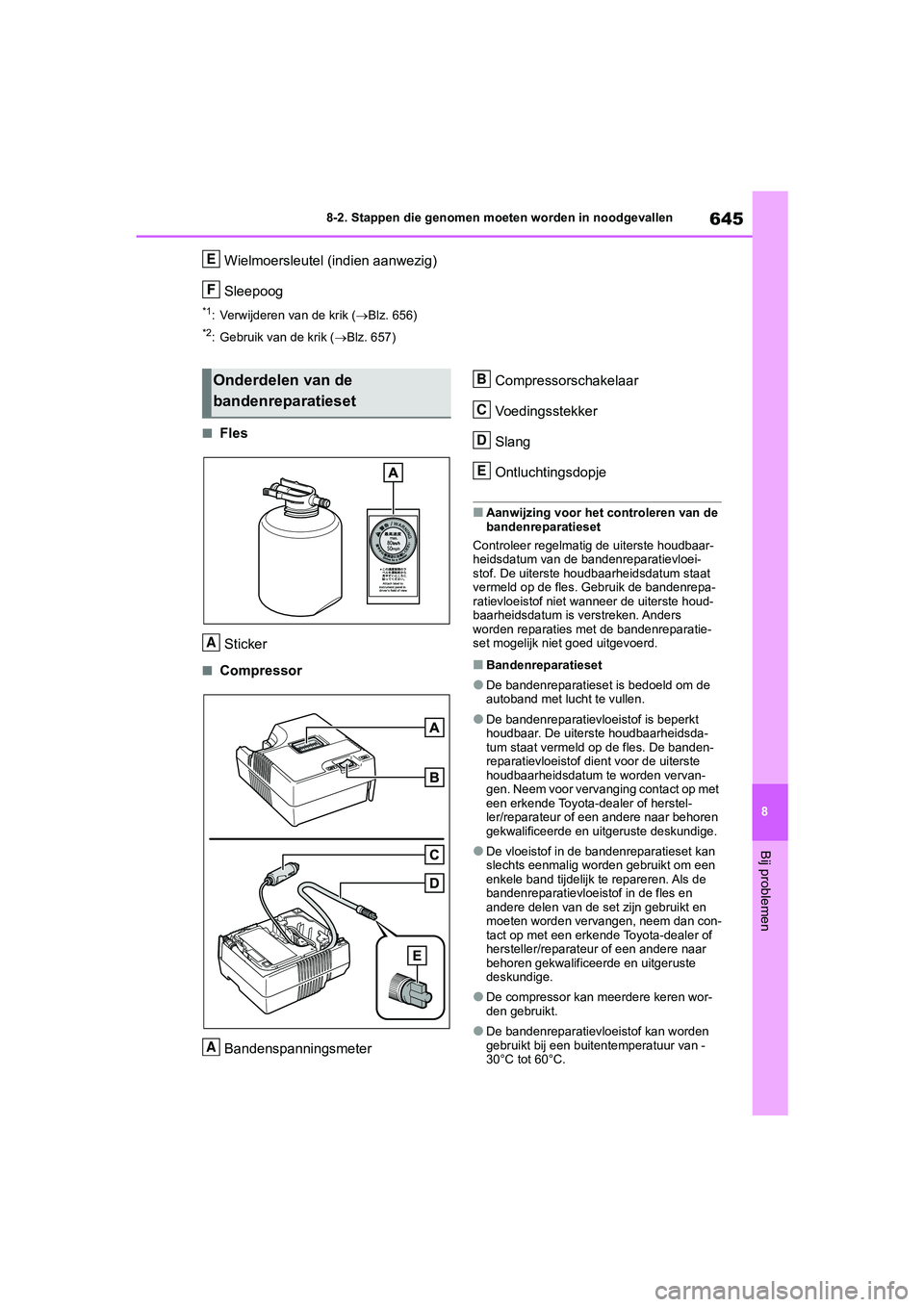

645
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Wielmoersleutel (indien aanwezig)
Sleepoog
*1: Verwijderen van de krik (
Blz. 656)
*2: Gebruik van de krik ( Blz. 657)
■Fles
Sticker
■Compressor
Bandenspanningsmeter Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje
■Aanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste houdbaar-
heidsdatum van de bandenreparatievloei-
stof. De uiterste houdbaarheidsdatum staat
vermeld op de fles. Gebruik de bandenrepa-
ratievloeistof niet wanneer de uiterste houd-
baarheidsdatum is verstreken. Anders
worden reparaties met de bandenreparatie-
set mogelijk niet goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de
autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. De banden-
reparatievloeistof dient voor de uiterste
houdbaarheidsdatum te worden vervan-
gen. Neem voor vervanging contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan
slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de
bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt en
moeten worden vervangen, neem dan con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●De compressor kan meerdere keren wor-
den gebruikt.
●De bandenreparatievloeistof kan worden
gebruikt bij een buitentemperatuur van -
30°C tot 60°C.
E
F
Onderdelen van de
bandenreparatieset
A
A
B
C
D
E
pM_RAV4_OM_OM42C76E_(EE).book P age 645 Monday, October 7, 2019 3:26 PM

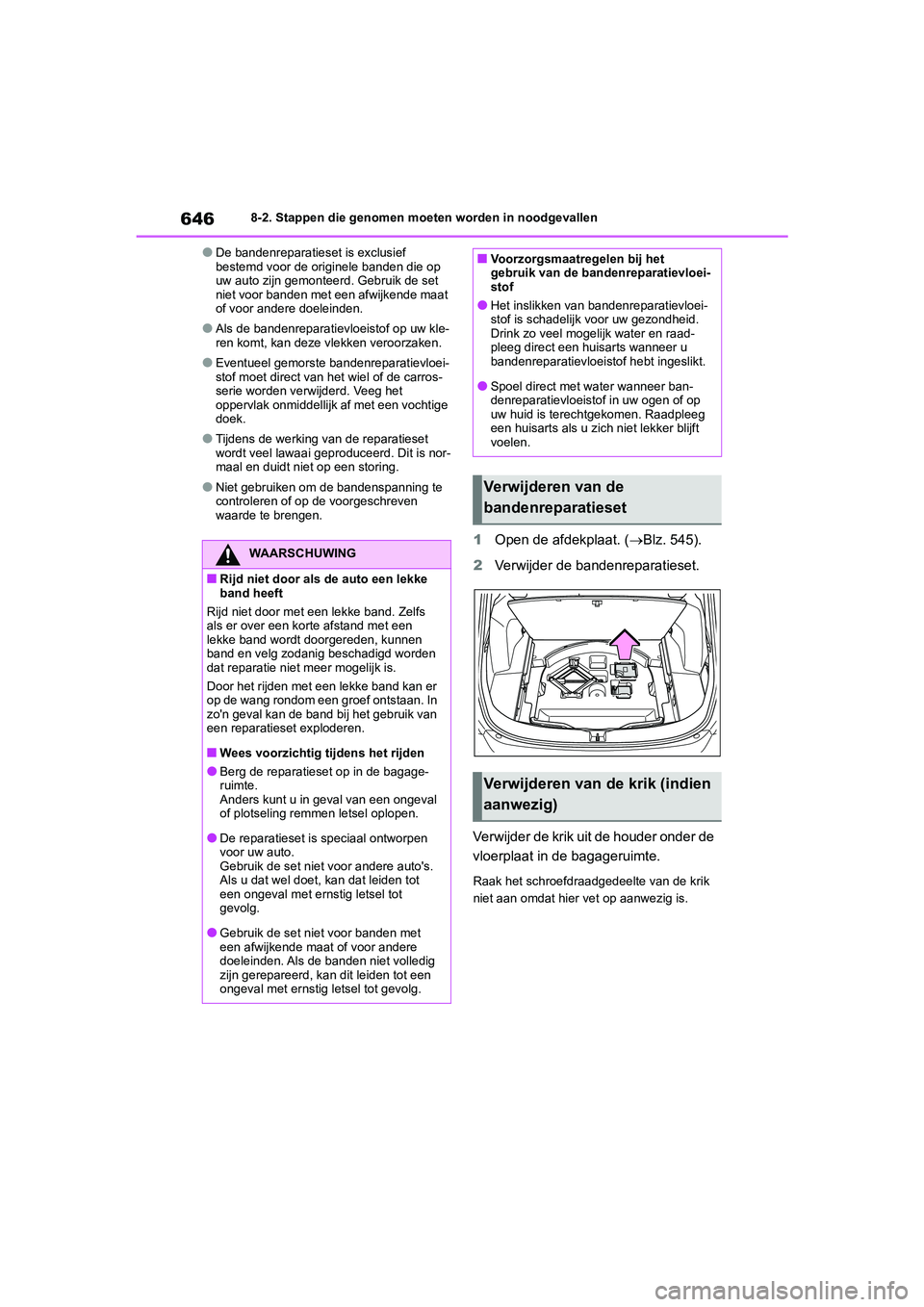

6468-2. Stappen die genomen moeten worden in noodgevallen
●De bandenreparatieset is exclusief
bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set
niet voor banden met een afwijkende maat
of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kle-
ren komt, kan deze vlekken veroorzaken.
●Eventueel gemorste bandenreparatievloei-
stof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het
oppervlak onmiddellijk af met een vochtige
doek.
●Tijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is nor-
maal en duidt niet op een storing.
●Niet gebruiken om de bandenspanning te
controleren of op de voorgeschreven
waarde te brengen.
1Open de afdekplaat. ( Blz. 545).
2 Verwijder de bande nreparatieset.
Verwijder de krik uit de houder onder de
vloerplaat in de bagageruimte.
Raak het schroefdraadgedeelte van de krik
niet aan omdat hier vet op aanwezig is.
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot
gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
●Het inslikken van ba ndenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
Verwijderen van de krik (indien
aanwezig)
pM_RAV4_OM_OM42C76E_(EE).book P age 646 Monday, October 7, 2019 3:26 PM

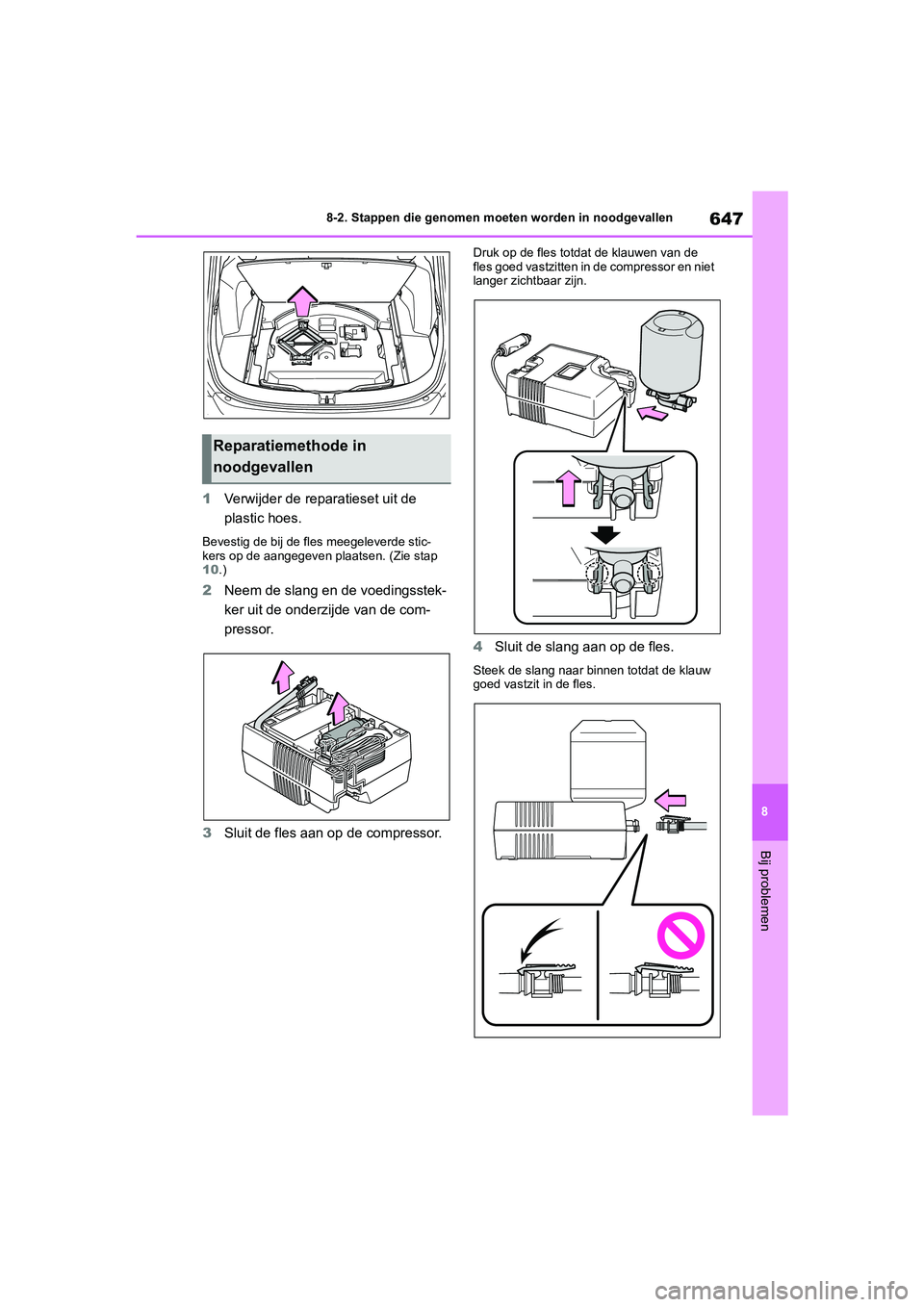

647
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde stic-
kers op de aangegeven plaatsen. (Zie stap
10.)
2Neem de slang en de voedingsstek-
ker uit de onderzijde van de com-
pressor.
3 Sluit de fles aan op de compressor.
Druk op de fles totdat de klauwen van de
fles goed vastzitten in de compressor en niet
langer zichtbaar zijn.
4Sluit de slang aan op de fles.
Steek de slang naar binnen totdat de klauw
goed vastzit in de fles.
Reparatiemethode in
noodgevallen
pM_RAV4_OM_OM42C76E_(EE).book P age 647 Monday, October 7, 2019 3:26 PM
