2020 TOYOTA RAV4 Instructieboekje (in Dutch)

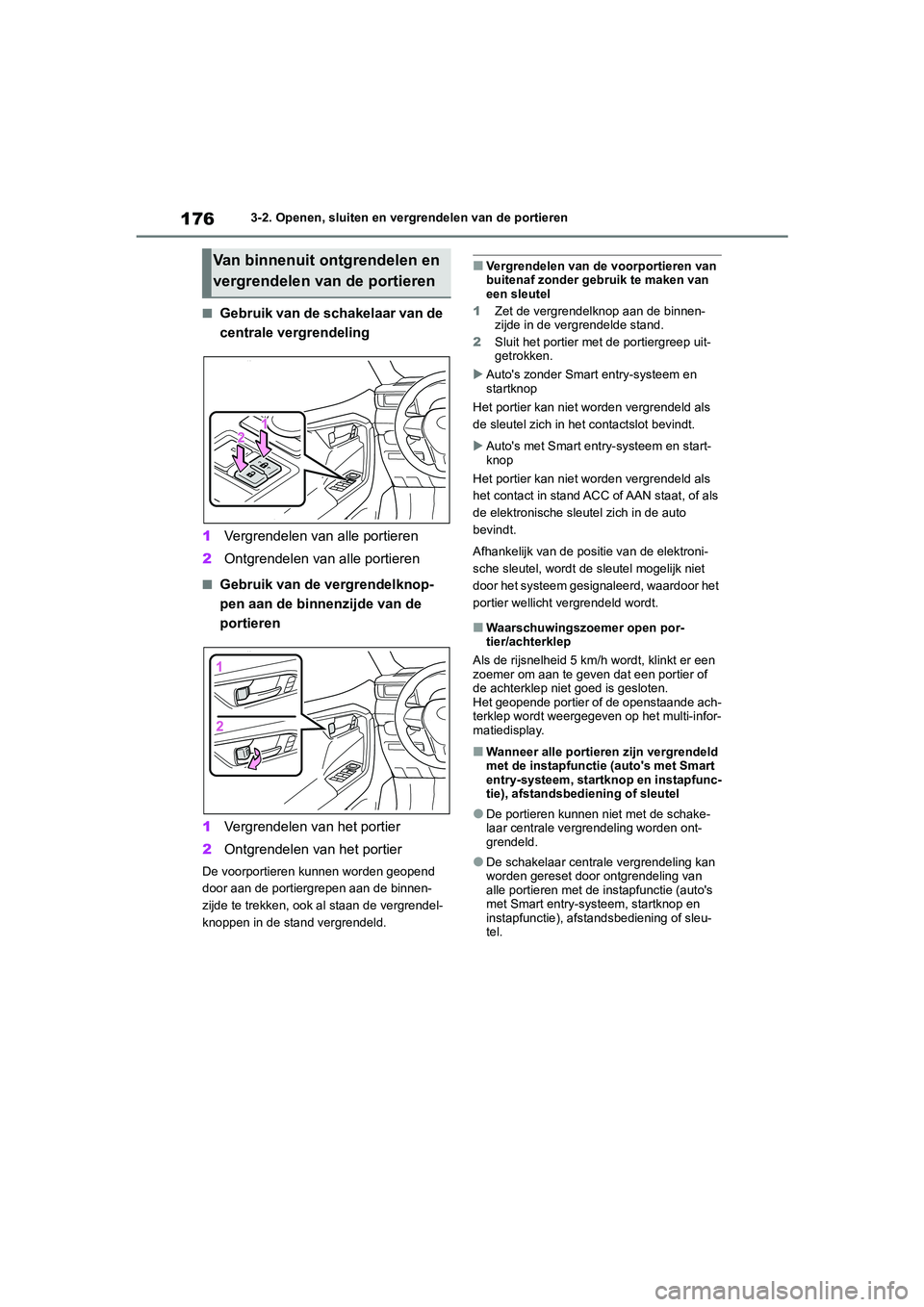

1763-2. Openen, sluiten en vergrendelen van de portieren
■Gebruik van de schakelaar van de
centrale vergrendeling
1 Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Gebruik van de vergrendelknop-
pen aan de binnenzijde van de
portieren
1 Vergrendelen van het portier
2 Ontgrendelen van het portier
De voorportieren kunnen worden geopend
door aan de portiergrepen aan de binnen-
zijde te trekken, ook al staan de vergrendel-
knoppen in de stand vergrendeld.
■Vergrendelen van de voorportieren van
buitenaf zonder gebruik te maken van
een sleutel
1 Zet de vergrendelknop aan de binnen-
zijde in de vergrendelde stand.
2 Sluit het portier met de portiergreep uit-
getrokken.
 Auto's zonder Smart entry-systeem en
startknop
Het portier kan niet worden vergrendeld als
de sleutel zich in het contactslot bevindt.
 Auto's met Smart entry-systeem en start-
knop
Het portier kan niet worden vergrendeld als
het contact in stand ACC of AAN staat, of als
de elektronische sleutel zich in de auto
bevindt.
Afhankelijk van de positie van de elektroni-
sche sleutel, wordt de sleutel mogelijk niet
door het systeem gesignaleerd, waardoor het
portier wellicht vergrendeld wordt.
■Waarschuwingszoemer open por-
tier/achterklep
Als de rijsnelheid 5 km/h wordt, klinkt er een
zoemer om aan te geven dat een portier of
de achterklep niet goed is gesloten.
Het geopende portier of de openstaande ach-
terklep wordt weergegeven op het multi-infor-
matiedisplay.
■Wanneer alle portieren zijn vergrendeld
met de instapfunctie (auto's met Smart
entry-systeem, startknop en instapfunc-
tie), afstandsbediening of sleutel
●De portieren kunnen niet met de schake-
laar centrale vergrendeling worden ont-
grendeld.
●De schakelaar centrale vergrendeling kan
worden gereset door ontgrendeling van
alle portieren met de instapfunctie (auto's
met Smart entry-systeem, startknop en
instapfunctie), afstandsbediening of sleu-
tel.
Van binnenuit ontgrendelen en
vergrendelen van de portieren
pM_RAV4_OM_OM42C76E_(EE).book P age 176 Monday, October 7, 2019 3:26 PM

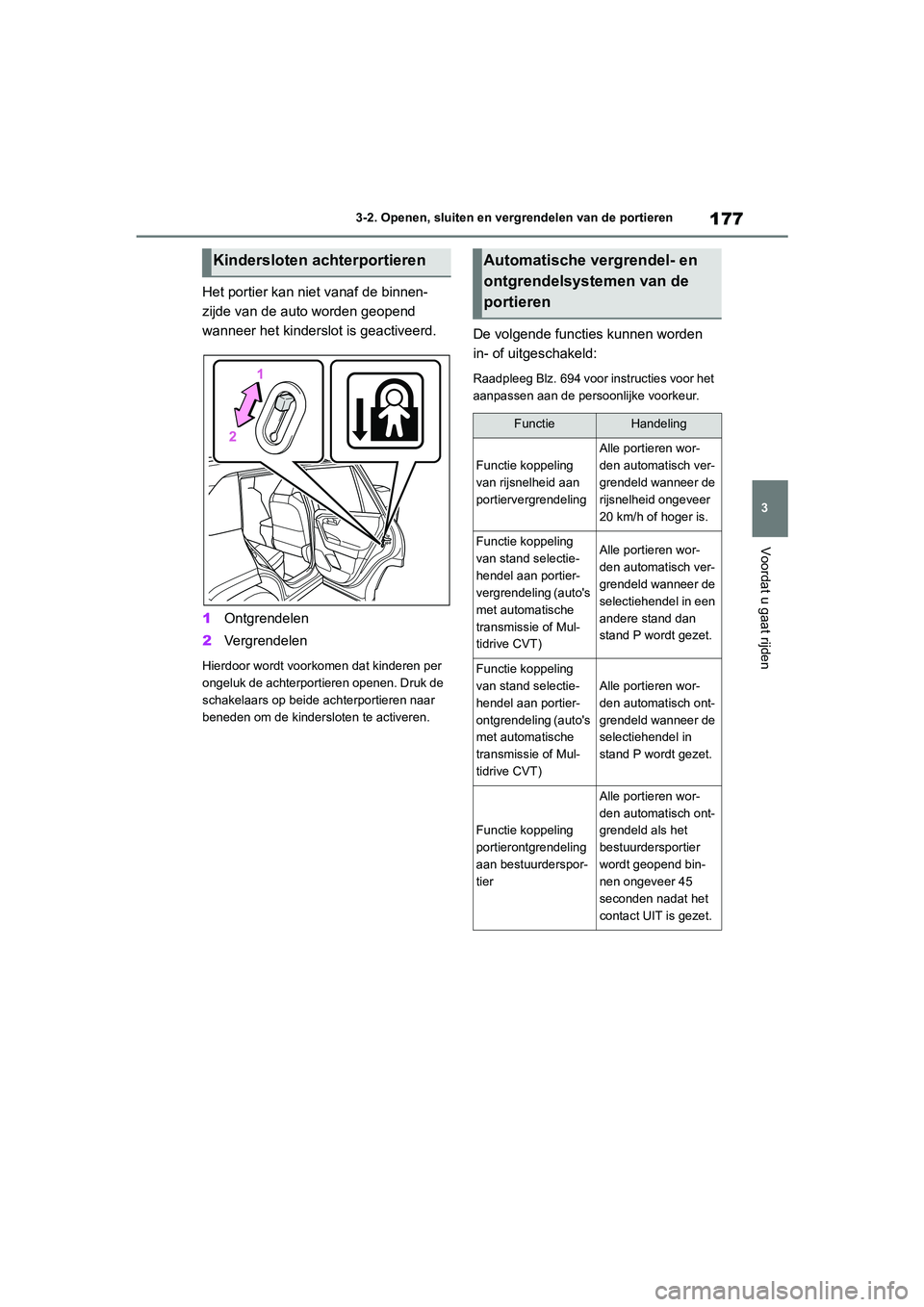

177
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
Het portier kan niet vanaf de binnen-
zijde van de auto worden geopend
wanneer het kinderslot is geactiveerd.
1
Ontgrendelen
2 Vergrendelen
Hierdoor wordt voorkomen dat kinderen per
ongeluk de achterportieren openen. Druk de
schakelaars op beide achterportieren naar
beneden om de kindersloten te activeren.
De volgende functies kunnen worden
in- of uitgeschakeld:
Raadpleeg Blz. 694 voor instructies voor het
aanpassen aan de persoonlijke voorkeur.
Kindersloten achterportierenAutomatische vergrendel- en
ontgrendelsystemen van de
portieren
FunctieHandeling
Functie koppeling
van rijsnelheid aan
portiervergrendeling
Alle portieren wor-
den automatisch ver-
grendeld wanneer de
rijsnelheid ongeveer
20 km/h of hoger is.
Functie koppeling
van stand selectie-
hendel aan portier-
vergrendeling (auto's
met automatische
transmissie of Mul-
tidrive CVT)Alle portieren wor-
den automatisch ver-
grendeld wanneer de
selectiehendel in een
andere stand dan
stand P wordt gezet.
Functie koppeling
van stand selectie-
hendel aan portier-
ontgrendeling (auto's
met automatische
transmissie of Mul-
tidrive CVT)
Alle portieren wor-
den automatisch ont-
grendeld wanneer de
selectiehendel in
stand P wordt gezet.
Functie koppeling
portierontgrendeling
aan bestuurderspor-
tier
Alle portieren wor-
den automatisch ont-
grendeld als het
bestuurdersportier
wordt geopend bin-
nen ongeveer 45
seconden nadat het
contact UIT is gezet.
pM_RAV4_OM_OM42C76E_(EE).book P age 177 Monday, October 7, 2019 3:26 PM

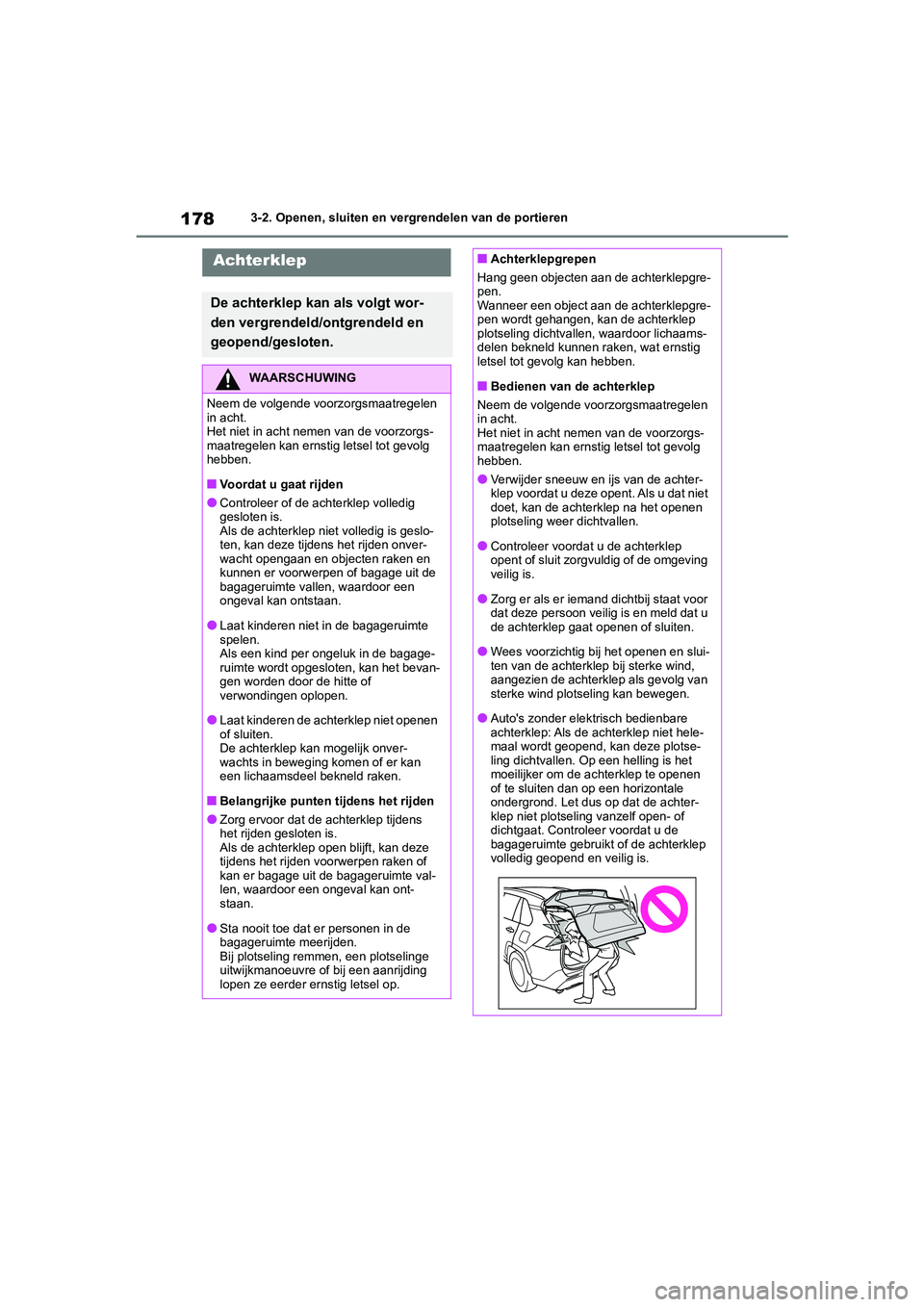

1783-2. Openen, sluiten en vergrendelen van de portieren
Achterklep
De achterklep kan als volgt wor-
den vergrendeld/ontgrendeld en
geopend/gesloten.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Voordat u gaat rijden
●Controleer of de achterklep volledig
gesloten is.
Als de achterklep niet volledig is geslo-
ten, kan deze tijdens het rijden onver-
wacht opengaan en objecten raken en
kunnen er voorwerpen of bagage uit de
bagageruimte vallen, waardoor een
ongeval kan ontstaan.
●Laat kinderen niet in de bagageruimte
spelen.
Als een kind per ongeluk in de bagage-
ruimte wordt opgesloten, kan het bevan-
gen worden door de hitte of
verwondingen oplopen.
●Laat kinderen de achterklep niet openen
of sluiten.
De achterklep kan mogelijk onver-
wachts in beweging komen of er kan
een lichaamsdeel bekneld raken.
■Belangrijke punten tijdens het rijden
●Zorg ervoor dat de achterklep tijdens
het rijden gesloten is.
Als de achterklep open blijft, kan deze
tijdens het rijden voorwerpen raken of
kan er bagage uit de bagageruimte val-
len, waardoor een ongeval kan ont-
staan.
●Sta nooit toe dat er personen in de
bagageruimte meerijden.
Bij plotseling remmen, een plotselinge
uitwijkmanoeuvre of bij een aanrijding
lopen ze eerder ernstig letsel op.
■Achterklepgrepen
Hang geen objecten aan de achterklepgre-
pen.
Wanneer een object aan de achterklepgre-
pen wordt gehangen, kan de achterklep
plotseling dichtvallen, waardoor lichaams-
delen bekneld kunnen raken, wat ernstig
letsel tot gevolg kan hebben.
■Bedienen van de achterklep
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
●Verwijder sneeuw en ijs van de achter-
klep voordat u deze opent. Als u dat niet
doet, kan de achterklep na het openen
plotseling weer dichtvallen.
●Controleer voordat u de achterklep
opent of sluit zorgvuldig of de omgeving
veilig is.
●Zorg er als er iemand dichtbij staat voor
dat deze persoon veilig is en meld dat u
de achterklep gaat openen of sluiten.
●Wees voorzichtig bij het openen en slui-
ten van de achterklep bij sterke wind,
aangezien de achterklep als gevolg van
sterke wind plotseling kan bewegen.
●Auto's zonder elektrisch bedienbare
achterklep: Als de achterklep niet hele-
maal wordt geopend, kan deze plotse-
ling dichtvallen. Op een helling is het
moeilijker om de achterklep te openen
of te sluiten dan op een horizontale
ondergrond. Let dus op dat de achter-
klep niet plotseling vanzelf open- of
dichtgaat. Controleer voordat u de
bagageruimte gebruikt of de achterklep
volledig geopend en veilig is.
pM_RAV4_OM_OM42C76E_(EE).book P age 178 Monday, October 7, 2019 3:26 PM

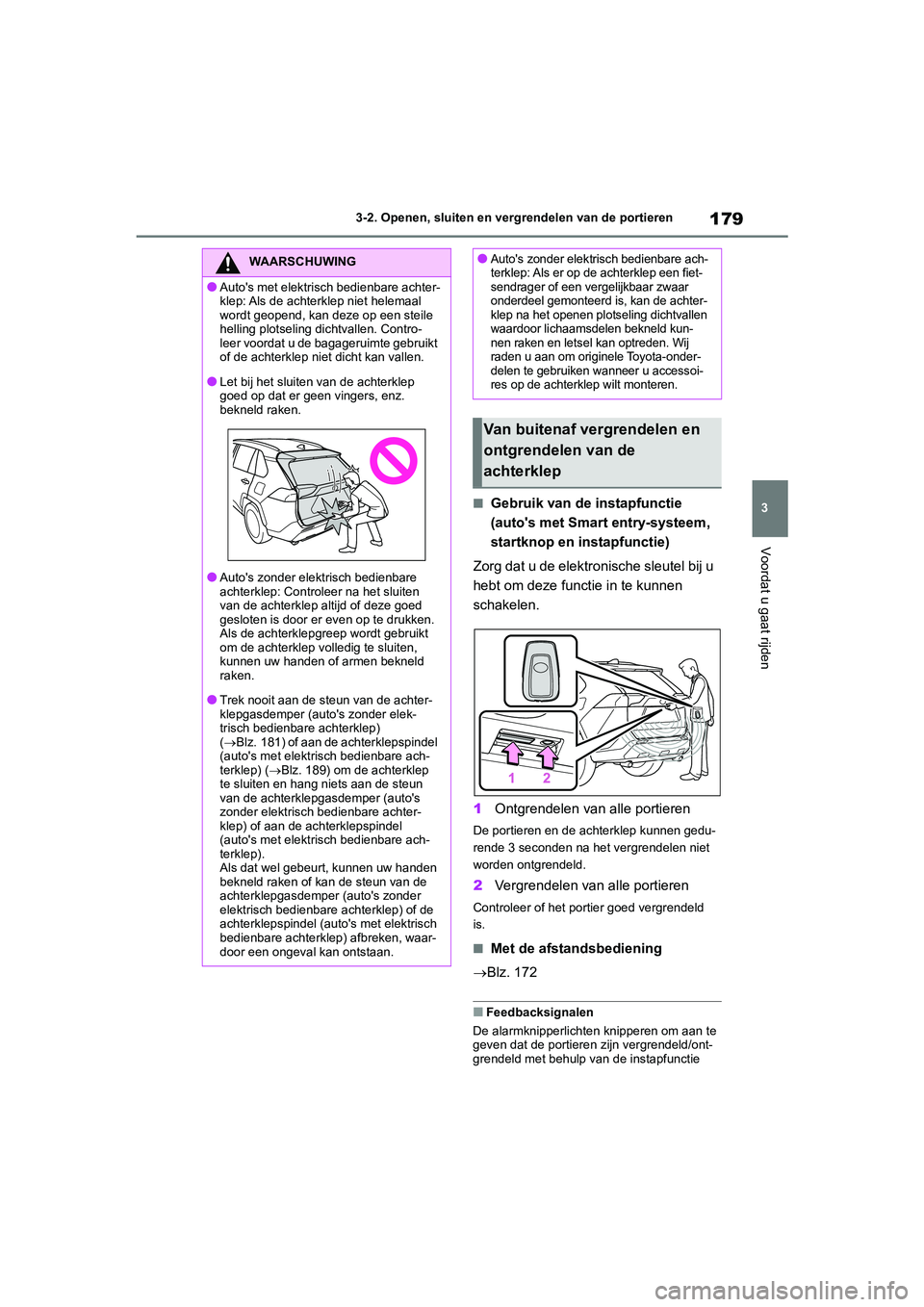

179
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Gebruik van de instapfunctie
(auto's met Smart entry-systeem,
startknop en instapfunctie)
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Ontgrendelen van alle portieren
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
2Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
■Met de afstandsbediening
Blz. 172
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te
geven dat de portieren zijn vergrendeld/ont-
grendeld met behulp van de instapfunctie
WAARSCHUWING
●Auto's met elektrisch bedienbare achter-
klep: Als de achterklep niet helemaal
wordt geopend, kan deze op een steile
helling plotseling dichtvallen. Contro-
leer voordat u de bagageruimte gebruikt
of de achterklep niet dicht kan vallen.
●Let bij het sluiten van de achterklep
goed op dat er geen vingers, enz.
bekneld raken.
●Auto's zonder elektrisch bedienbare
achterklep: Controleer na het sluiten
van de achterklep altijd of deze goed
gesloten is door er even op te drukken.
Als de achterklepgreep wordt gebruikt
om de achterklep volledig te sluiten,
kunnen uw handen of armen bekneld
raken.
●Trek nooit aan de steun van de achter-
klepgasdemper (auto's zonder elek-
trisch bedienbare achterklep)
(  Blz. 181) of aan de achterklepspindel
(auto's met elektrisch bedienbare ach-
terklep) ( Blz. 189) om de achterklep
te sluiten en hang niets aan de steun
van de achterklepgasdemper (auto's
zonder elektrisch bedienbare achter-
klep) of aan de achterklepspindel
(auto's met elektrisch bedienbare ach-
terklep).
Als dat wel gebeurt, kunnen uw handen
bekneld raken of kan de steun van de
achterklepgasdemper (auto's zonder
elektrisch bedienbare achterklep) of de
achterklepspindel (auto's met elektrisch
bedienbare achterklep) afbreken, waar-
door een ongeval kan ontstaan.
●Auto's zonder elektrisch bedienbare ach-
terklep: Als er op de achterklep een fiet-
sendrager of een vergelijkbaar zwaar
onderdeel gemonteerd is, kan de achter-
klep na het openen plotseling dichtvallen
waardoor lichaamsdelen bekneld kun-
nen raken en letsel kan optreden. Wij
raden u aan om originele Toyota-onder-
delen te gebruiken wanneer u accessoi-
res op de achterklep wilt monteren.
Van buitenaf vergrendelen en
ontgrendelen van de
achterklep
pM_RAV4_OM_OM42C76E_(EE).book P age 179 Monday, October 7, 2019 3:26 PM

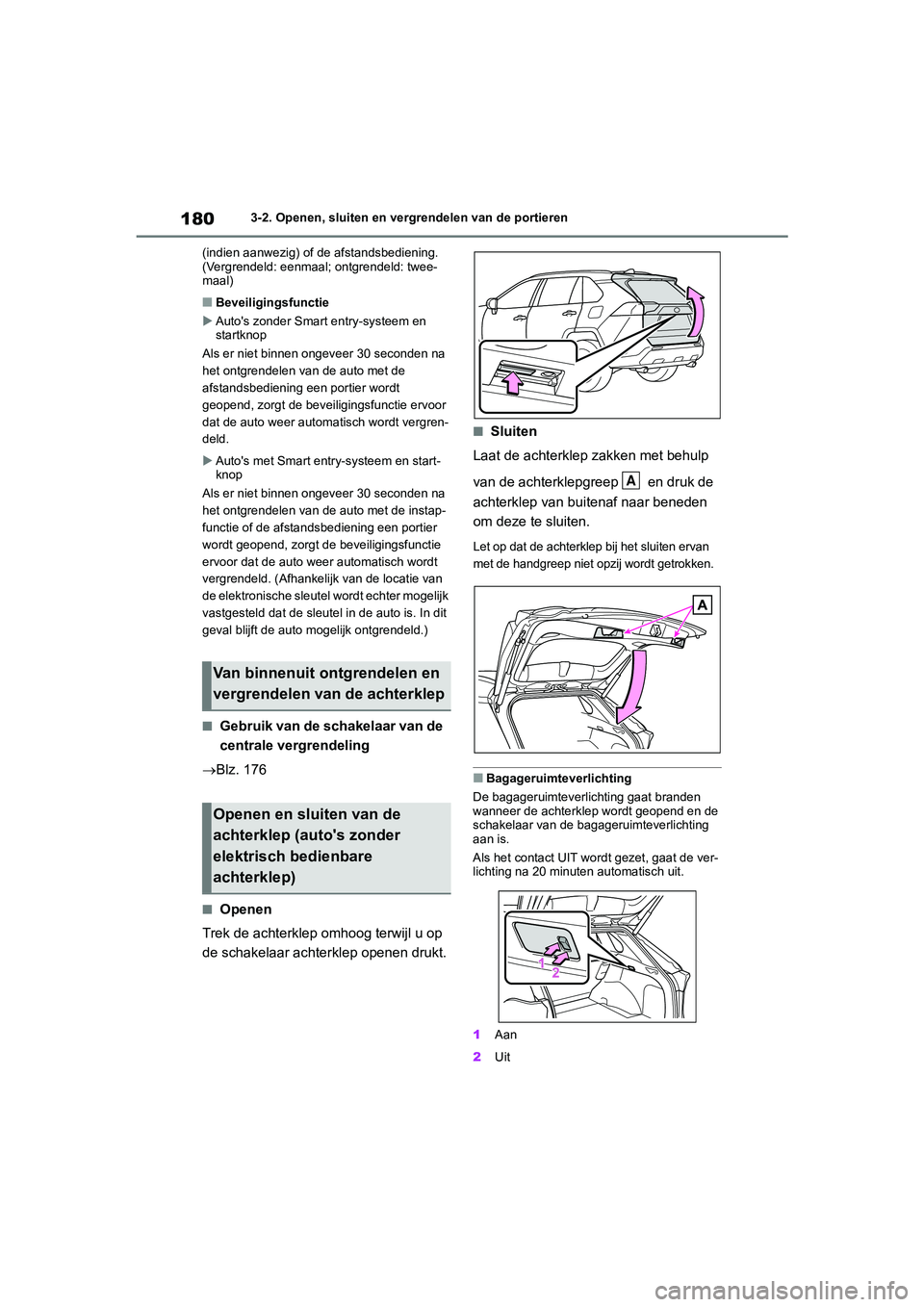

1803-2. Openen, sluiten en vergrendelen van de portieren
(indien aanwezig) of de afstandsbediening.
(Vergrendeld: eenmaal; ontgrendeld: twee-
maal)
■Beveiligingsfunctie
 Auto's zonder Smart entry-systeem en
startknop
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de
afstandsbediening een portier wordt
geopend, zorgt de beveili gingsfunctie ervoor
dat de auto weer automatisch wordt vergren-
deld.
 Auto's met Smart entry-systeem en start-
knop
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de instap-
functie of de afstandsbediening een portier
wordt geopend, zorgt de beveiligingsfunctie
ervoor dat de auto weer automatisch wordt
vergrendeld. (Afhankelijk van de locatie van
de elektronische sleutel wordt echter mogelijk
vastgesteld dat de sleutel in de auto is. In dit
geval blijft de auto mogelijk ontgrendeld.)
■Gebruik van de schakelaar van de
centrale vergrendeling
Blz. 176
■Openen
Trek de achterklep omhoog terwijl u op
de schakelaar achterklep openen drukt.
■Sluiten
Laat de achterklep zakken met behulp
van de achterklepgreep en druk de
achterklep van bui tenaf naar beneden
om deze te sluiten.
Let op dat de achterklep bij het sluiten ervan
met de handgreep niet opzij wordt getrokken.
■Bagageruimteverlichting
De bagageruimteverlichting gaat branden
wanneer de achterklep wordt geopend en de
schakelaar van de bagageruimteverlichting
aan is.
Als het contact UIT wordt gezet, gaat de ver-
lichting na 20 minuten automatisch uit.
1 Aan
2 Uit
Van binnenuit ontgrendelen en
vergrendelen van de achterklep
Openen en sluiten van de
achterklep (auto's zonder
elektrisch bedienbare
achterklep)
A
pM_RAV4_OM_OM42C76E_(EE).book P age 180 Monday, October 7, 2019 3:26 PM

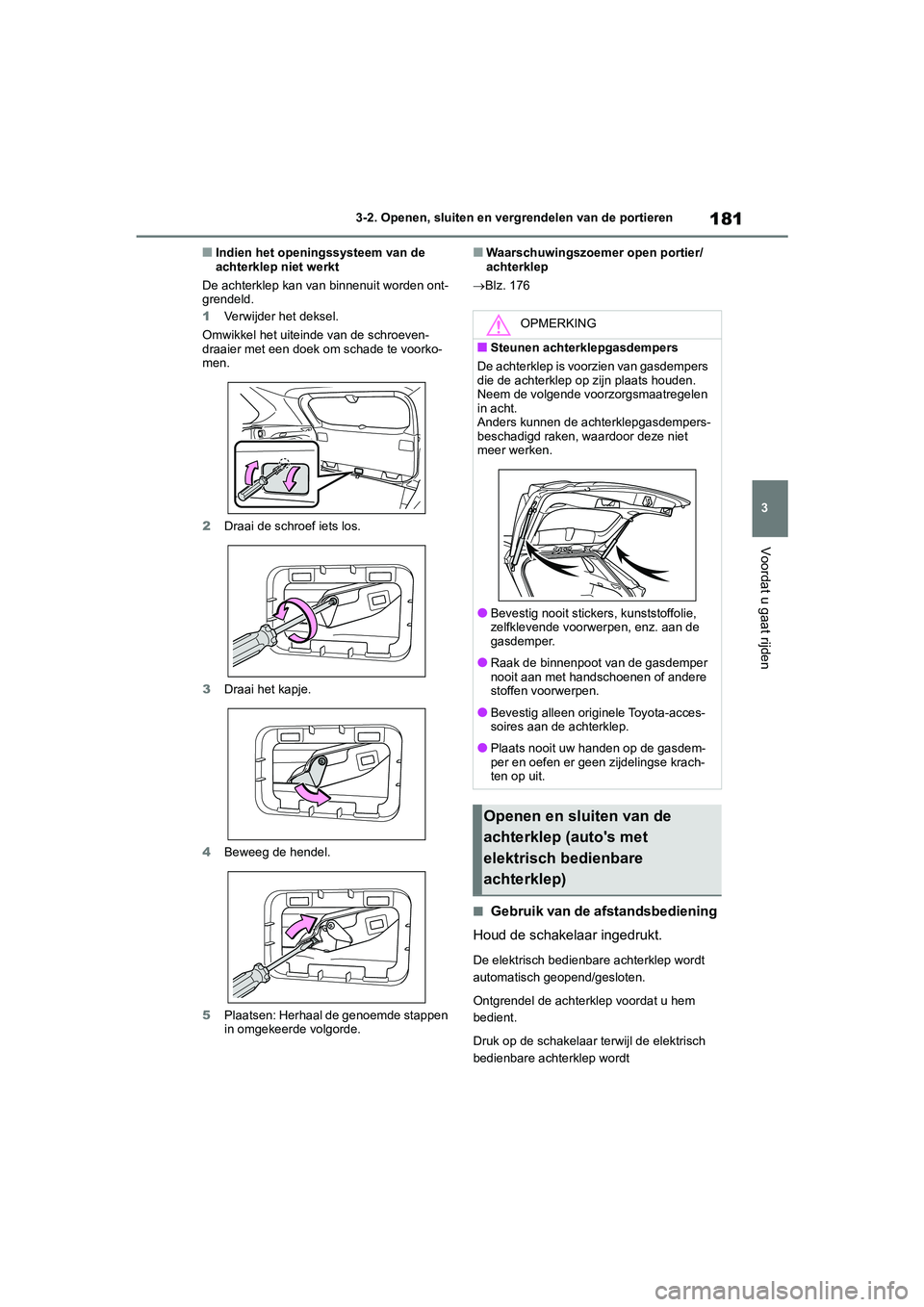

181
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Indien het openingssysteem van de
achterklep niet werkt
De achterklep kan van binnenuit worden ont-
grendeld.
1 Verwijder het deksel.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade te voorko-
men.
2 Draai de schroef iets los.
3 Draai het kapje.
4 Beweeg de hendel.
5 Plaatsen: Herhaal de genoemde stappen
in omgekeerde volgorde.■Waarschuwingszoemer open portier/
achterklep
 Blz. 176
■Gebruik van de afstandsbediening
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar te rwijl de elektrisch
bedienbare achterklep wordt
OPMERKING
■Steunen achterklepgasdempers
De achterklep is voorzien van gasdempers
die de achterklep op zijn plaats houden.
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kunnen de achterklepgasdempers-
beschadigd raken, waardoor deze niet
meer werken.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
gasdemper.
●Raak de binnenpoot van de gasdemper
nooit aan met handschoenen of andere
stoffen voorwerpen.
●Bevestig alleen originele Toyota-acces-
soires aan de achterklep.
●Plaats nooit uw handen op de gasdem-
per en oefen er geen zijdelingse krach-
ten op uit.
Openen en sluiten van de
achterklep (auto's met
elektrisch bedienbare
achterklep)
pM_RAV4_OM_OM42C76E_(EE).book P age 181 Monday, October 7, 2019 3:26 PM

1823-2. Openen, sluiten en vergrendelen van de portieren
geopend/gesloten om de beweging te stop-
pen. Wanneer de schakelaar nogmaals
wordt ingedrukt terwijl de beweging is
gestopt, beweegt de achterklep in tegen-
overgestelde richting.
■Gebruik van de toets elektrisch
bedienbare achterklep op het
dashboard
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen. Wanneer de schakelaar nogmaals
wordt ingedrukt terwijl de beweging is
gestopt, beweegt de achterklep in tegen-
overgestelde richting.
■Gebruik van de schakelaar achter-
klep openen
Wanneer de achterklep is ontgrendeld:
Druk op de schakelaar achterklep ope-
nen. Wanneer de achterkl
ep is vergrendeld:
Houd terwijl u de elektronische sleutel
bij u draagt de schakelaar achterklep
openen ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend.
Druk op de schakelaar te rwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen.
■Gebruik van de schakelaar elek-
trisch bedienbare achterklep op
de achterklep
Druk op de schakelaar.
De elektrisch bedienbare achterklep wordt
automatisch gesloten.
Door op de schakelaar te drukken terwijl de
elektrisch bedienbare achterklep wordt
bediend, stopt de achterklep met bewegen.
Wanneer de schakelaar nogmaals wordt
ingedrukt terwijl de beweging is gestopt,
beweegt de achterklep in tegenovergestelde
richting.
pM_RAV4_OM_OM42C76E_(EE).book P age 182 Monday, October 7, 2019 3:26 PM

183
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Gebruik van de achterklepgrepen
Laat de achterklep zakken met behulp
van de achterklepgreep .
De bekrachtigingsfunctie van de achterklep
(  Blz. 185) wordt geactiveerd en de elek-
trisch bedienbare acht erklep sluit verder
automatisch.
■Gebruik van de sensor regeling
voetbediening (auto's met hands-
free elektrisch be dienbare achter-
klep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch ope-
nen en sluiten van de elektrisch bedien-
bare achterklep mogelijk door uw voet
onder het midden van de achterbumper
te plaatsen en hem van de achterbum-
per vandaan te bewegen. Zorg ervoor
dat voor het bedienen van de hands-
free elektrisch bedienbare achterklep
het contact UIT staat, de sensor rege-
ling voetbediening is ingeschakeld
(Blz. 136) en dat u een elektronische
sleutel bij u draagt.
1 Zorg ervoor dat u zich, met de elek-
tronische sleutel op zak, binnen het
detectiebereik van het Smart entry-
systeem met startknop bevindt, op ongeveer 30 tot 50 cm van de ach-
terbumper.
Sensor regeling voetbediening
Detectiegebied voor werking hands-
free elektrisch bedienbare achter-
klep
Detectiegebied voor werking Smart
entry-systeem met startknop
(Blz. 192)
2 Bedien de achterklep met een voet-
beweging door uw voet tot 10 cm
onder de achterbumper te bewegen
en vervolgens weer terug te trek-
ken.
Voer deze volledige beweging binnen 1
seconde uit.
De achterklep zal niet in werking treden
zolang er een voet wordt gesignaleerd onder
de achterbumper.
Raak bij het gebruik van de handsfree func-
tie van de elektrisch bedienbare achterklep
de achterbumper niet aan met uw voet.
Als er zich in het passagierscompartiment of
de bagageruimte een andere elektronische
sleutel bevindt, duurt het mogelijk iets langer
dan normaal voordat de achterklep in wer-
king treedt.
A
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 183 Monday, October 7, 2019 3:26 PM
