Page 257 of 730

2563-4. Verstellen van het stuurwiel en de spiegels
Controlelampje camera
Geeft aan dat de camera normaal werkt.
Displayzone icoon
Geeft iconen, enz. weer (Blz. 257)
Toets menu/invoeren
Druk op deze toets om de iconen weer te
geven of een item te selecteren.
Selectietoets
Druk op deze toets om de cursor te bewe-
gen of de afbeelding aan te passen.
Hendel
Bedien de hendel om te schakelen tussen
de modus voor de digitale spiegel en de
modus voor de optische spiegel.
Bedien de hendel om te schakelen tus-
sen de modus voor de digitale spiegel
en de modus voor de optische spiegel. 1
Modus digitale spiegel
Geeft een beeld weer van het gebied achter
de auto.
gaat branden in deze modus.
2Modus optische spiegel
Hiermee wordt het display van de digitale
binnenspiegel uitgeschakeld, waardoor de
spiegel kan worden gebruikt als optische
spiegel.
■Werkingsvoorwaarde modus digitale
spiegel
Het contact wordt AAN gezet
Wanneer het contact van AAN UIT of in stand
ACC wordt gezet, verdwijnt het beeld na
enkele seconden.
■Bij gebruik van de digitale binnenspie-
gel in de modus digitale spiegel
●Als het weergegeven beel d moeilijk te zien
is doordat licht reflecteert op de digitale
binnenspiegel, de camera vuil is of doordat
u last hebt van de lichten van een achter-
ligger of het weergegeven beeld, schakel
dan over naar de modus optische spiegel.
●Als de achterklep is geopend, wordt het
beeld van de digitale binnenspiegel moge-
lijk niet goed weergegeven. Controleer
voor het rijden of de achterklep is gesloten.
●Als het display moeilijk te zien is door gere-
flecteerd licht, sluit dan het zonnescherm
van het schuifdak (indien aanwezig) of het
elektrisch bedienbare zonnescherm van
het panoramadak (indien aanwezig).
●De volgende verschijnselen kunnen zich
voordoen bij het rijden in het donker, zoals
's nachts. Geen van deze verschijnselen
duidt op een storing.
WAARSCHUWING
●Het bereik van het beeld dat wordt
weergegeven door de digitale binnen-
spiegel verschilt van dat van de opti-
sche spiegel. Controleer daarom dit
verschil vóór het rijden.
Systeemonderdelen
Wijzigen van de modus
A
B
C
D
E
pM_RAV4_OM_OM42C76E_(EE).book P age 256 Monday, October 7, 2019 3:26 PM
Page 258 of 730

257
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
• De kleuren van de objecten in het weerge-
geven beeld verschille n mogelijk van de
daadwerkelijke kleuren.
• Afhankelijk van de hoogte van de lichten van de achterligger, wordt het gebied
rondom de auto wit en wazig weergege-
ven.
• Automatische aanpassing van het beeld voor een helder omgevi ngsbeeld kan flik-
keringen veroorzaken.
Als het weergegeven beeld moeilijk te zien is
of als u last hebt van fl ikkeringen, schakel
dan over naar de modus optische spiegel.
●De digitale binnenspiegel wordt mogelijk
heet wanneer de modus digitale spiegel is
ingeschakeld.
Dit duidt niet op een storing.
●Afhankelijk van uw fysi eke conditie of leef-
tijd duurt het mogelijk langer dan gebruike-
lijk om op het weergegeven beeld te
focussen. Schakel in dit geval over naar de
modus optische spiegel.
●Laat passagiers tijdens het rijden niet naar
het weergegeven beeld staren, omdat ze
anders wagenziek kunnen worden.
■Afstellen van de hoogte van de
spiegel
De hoogte van de binnenspiegel kan
worden afgestemd op uw houding ach-
ter het stuur.
Schakel de modus optische spiegel in
en stel de hoogte van de binnenspiegel
af door de spiegel omhoog of omlaag te
bewegen.
■Display-instellingen (modus digi-
tale spiegel)
De instellingen van het display in de
modus digitale spiege l, het aan-/uitzet-
ten van de automat ische antiverblin-
dingsstand, enz. kunnen worden
gewijzigd.
1 Druk op de toets menu/invoeren.
De iconen worden weergegeven.
2Druk op / van de
selectietoetsen om het gewenste
icoon te selecteren en druk op de
toets menu/invoeren.
3 Druk op / van de
selectietoetsen om de instelling te
wijzigen en dr uk op de toets
menu/invoeren.
Wanneer u of inschakelt/uitscha-
kelt, druk dan op / van de
selectietoetsen om (aan) of (uit)
te selecteren en druk op de toets
menu/invoeren.
4 Druk op / van de
selectietoetsen om te selecte-
ren en druk op de toets menu/invoe-
ren.
De iconen verdwijnen.
Afstellen van de spiegel
pM_RAV4_OM_OM42C76E_(EE).book P age 257 Monday, October 7, 2019 3:26 PM
Page 259 of 730

2583-4. Verstellen van het stuurwiel en de spiegels

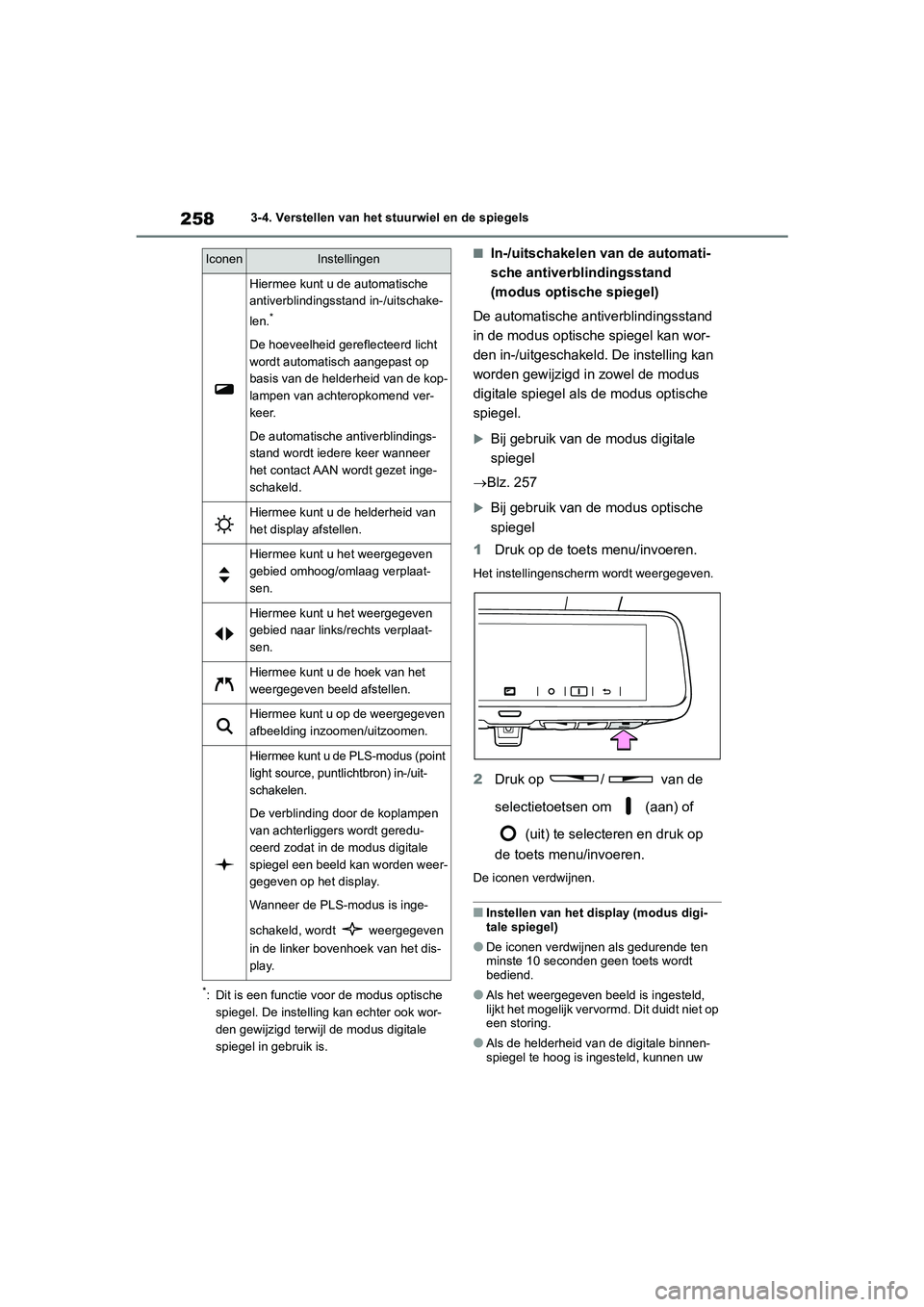

*: Dit is een functie voor de modus optische spiegel. De instelling kan echter ook wor-
den gewijzigd terwijl de modus digitale
spiegel in gebruik is.
■In-/uitschakelen van de automati-
sche antiverblindingsstand
(modus optische spiegel)
De automatische antiverblindingsstand
in de modus optisc he spiegel kan wor-
den in-/uitgeschakeld. De instelling kan
worden gewijzigd in zowel de modus
digitale spiegel als de modus optische
spiegel.
Bij gebruik van de modus digitale
spiegel
Blz. 257
Bij gebruik van de modus optische
spiegel
1 Druk op de toets menu/invoeren.
Het instellingenscherm wordt weergegeven.
2Druk op / van de
selectietoetsen om (aan) of
(uit) te selecteren en druk op
de toets menu/invoeren.
De iconen verdwijnen.
■Instellen van het display (modus digi-
tale spiegel)
●De iconen verdwijnen als gedurende ten
minste 10 seconden geen toets wordt
bediend.
●Als het weergegeven beeld is ingesteld,
lijkt het mogelijk vervormd. Dit duidt niet op
een storing.
●Als de helderheid van de digitale binnen-
spiegel te hoog is ingesteld, kunnen uw
IconenInstellingen
Hiermee kunt u de automatische
antiverblindingsstand in-/uitschake-
len.
*
De hoeveelheid gereflecteerd licht
wordt automatisch aangepast op
basis van de helderheid van de kop-
lampen van achteropkomend ver-
keer.
De automatische antiverblindings-
stand wordt iedere keer wanneer
het contact AAN wordt gezet inge-
schakeld.
Hiermee kunt u de helderheid van
het display afstellen.
Hiermee kunt u het weergegeven
gebied omhoog/omlaag verplaat-
sen.
Hiermee kunt u het weergegeven
gebied naar links/rechts verplaat-
sen.
Hiermee kunt u de hoek van het
weergegeven beeld afstellen.
Hiermee kunt u op de weergegeven
afbeelding inzoomen/uitzoomen.
Hiermee kunt u de PLS-modus (point
light source, puntlichtbron) in-/uit-
schakelen.
De verblinding door de koplampen
van achterliggers wordt geredu-
ceerd zodat in de modus digitale
spiegel een beeld kan worden weer-
gegeven op het display.
Wanneer de PLS-modus is inge-
schakeld, wordt weergegeven
in de linker bovenhoek van het dis-
play.
pM_RAV4_OM_OM42C76E_(EE).book P age 258 Monday, October 7, 2019 3:26 PM
Page 260 of 730

259
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
ogen vermoeid raken. Stel de digitale bin-
nenspiegel in op een geschikte helderheid.
Als uw ogen vermoeid raken, schakel dan
over naar de modus optische spiegel.
●De helderheid van de digitale binnenspie-
gel wordt automatisch aangepast overeen-
komstig de helderheid van het gebied voor
uw auto.
■Voorkomen van storingen in de licht-
sensoren
Raak de lichtsensoren niet aan en bedek ze
niet, om te voorkomen dat er storingen in ont-
staan.
■Schoonmaken van het spiegelop-
pervlak
Als het spiegeloppervl ak vuil is, is het
beeld op het display mogelijk moeilijk te
zien.
Reinig het spiegeloppervlak voorzich-
tig met een zachte, droge doek.
■Schoonmaken van de camera
Als de cameralens vuil is, is het weer-
gegeven beeld mogelijk niet helder.
Reinig in dat geval de lens met een
zachte, vochtige doek.
■De camera
De camera van de digitale binnenspiegel
bevindt zich op de in de afbeelding aange-
geven plaats.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Tijdens het rijden
●Verstel de digitale binnenspiegel niet tij-
dens het rijden en pas ook de display-
instellingen niet aan.
Breng de auto tot stilstand en bedien de
bedieningstoetsen van de digitale bin-
nenspiegel.
Als u dat niet doet, kunt u een stuurfout
maken, waardoor een ongeval kan ont-
staan.
●Let altijd op de omgeving van de auto.
Het formaat van de voertuigen en andere
objecten lijkt mogelijk anders in de modus
digitale spiegel en de modus optische
spiegel.
Let bij het achteruitrijden rechtstreeks op
de veiligheid van het gebied rondom de
auto, met name achter de auto.
Bovendien lijkt de omgeving mogelijk
schemerig wanneer een voertuig in het
donker, zoals 's nachts, van achteren
nadert.
Schoonmaken van de digitale
binnenspiegel
pM_RAV4_OM_OM42C76E_(EE).book P age 259 Monday, October 7, 2019 3:26 PM
Page 261 of 730

2603-4. Verstellen van het stuurwiel en de spiegels

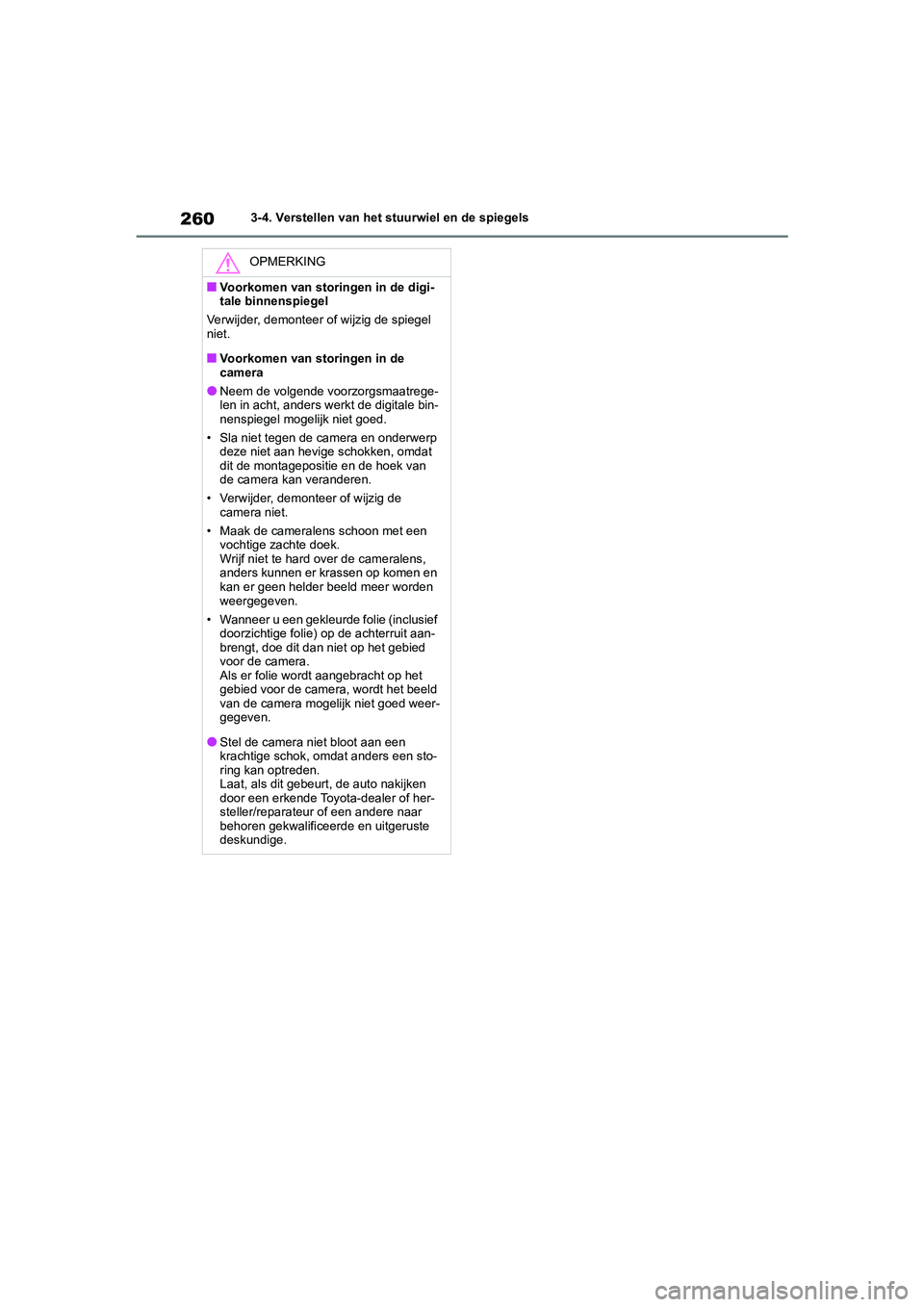

OPMERKING
■Voorkomen van storingen in de digi-
tale binnenspiegel
Verwijder, demonteer of wijzig de spiegel
niet.
■Voorkomen van storingen in de
camera
●Neem de volgende voorzorgsmaatrege-
len in acht, anders werkt de digitale bin-
nenspiegel mogelijk niet goed.
• Sla niet tegen de camera en onderwerp deze niet aan hevige schokken, omdat
dit de montagepositie en de hoek van
de camera kan veranderen.
• Verwijder, demonteer of wijzig de camera niet.
• Maak de cameralens schoon met een vochtige zachte doek.
Wrijf niet te hard over de cameralens,
anders kunnen er krassen op komen en
kan er geen helder beeld meer worden
weergegeven.
• Wanneer u een gekleurde folie (inclusief doorzichtige folie) op de achterruit aan-
brengt, doe dit dan niet op het gebied
voor de camera.
Als er folie wordt aangebracht op het
gebied voor de camera, wordt het beeld
van de camera mogelijk niet goed weer-
gegeven.
●Stel de camera niet bloot aan een
krachtige schok, omdat anders een sto-
ring kan optreden.
Laat, als dit gebeurt, de auto nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 260 Monday, October 7, 2019 3:26 PM
Page 262 of 730

261
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
Als u een van de volgende verschijnselen opmerkt, raadpleeg dan
de onderstaande
tabel voor de mogelijke oo rzaak en de oplossing.
Is het symptoom door de oplossing nog niet verdwenen, laat dan de auto controle-
ren door een erkende Toyota-deale r of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Als u bepaalde verschijnselen opmerkt
SymptoomWaarschijnlijke oorzaakOplossing
Het beeld is niet goed te
zien.
Het spiegeloppervlak is vuil.
Reinig het spiegeloppervlak
voorzichtig met een zachte,
droge doek.
Zonlicht of koplampen van
andere auto's schijnt/schijnen
rechtstreeks op de digitale bin-
nenspiegel.
Schakel over naar de modus
optische spiegel.
(Als het licht door het schuif-
dak [indien aanwezig] of het
panoramadak [indien aanwe-
zig] komt, sluit dan het zonne-
scherm of het elektrisch
bedienbare zonnescherm.)
• De auto bevindt zich in een
donkere omgeving.
• Er wordt gereden in de buurt van een televisiezendmast,
radiozender, elektriciteits-
centrale of andere locatie
waar sterke radiogolven of
elektromagnetische velden
aanwezig zijn
• De temperatuur rond de camera is extreem
hoog/laag.
• De omgevingstemperatuur is extreem laag.
• Het regent of is vochtig.
• Zonlicht of koplampen van andere auto's schijnt/schij-
nen rechtstreeks in de
cameralens.
• De auto bevindt zich onder
fluorescerende lampen,
natriumlampen, kwiklampen,
enz.
• Uitlaatgassen hinderen de camera.
Schakel over naar de modus
optische spiegel.
(Schakel terug naar de modus
digitale spiegel wanneer de
omstandigheden zijn verbe-
terd.)
pM_RAV4_OM_OM42C76E_(EE).book P age 261 Monday, October 7, 2019 3:26 PM
Page 263 of 730

2623-4. Verstellen van het stuurwiel en de spiegels
Het beeld is niet goed te
zien.
De achterruit is beslagen.
Schakel over naar de modus
optische spiegel.
Gebruik na het ontwasemen
van de achterruit met behulp
van de achterruitverwarming
( Blz. 525, 531) de modus
digitale spiegel weer.
De buitenzijde van de achter-
ruit is vuil.Gebruik de achterruitenwisser
om het vuil te verwijderen.
De binnenzijde van de achter-
ruit is vuil.Veeg de binnenzijde van de
achterruit schoon met een
vochtige, zachte doek.
Het beeld is niet recht.
De achterklep is niet geheel
gesloten.Sluit de achterklep volledig.
De camera of de omgeving
ervan is aan een krachtige
schok blootgesteld.
Schakel over naar de modus
optische spiegel en laat de
auto nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Het display is schemerig en
wordt weergegeven.
Er is mogelijk een storing in het
systeem aanwezig.
Schakel over naar de modus
optische spiegel en laat de
auto nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
dooft.
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4_OM_OM42C76E_(EE).book P age 262 Monday, October 7, 2019 3:26 PM
Page 264 of 730

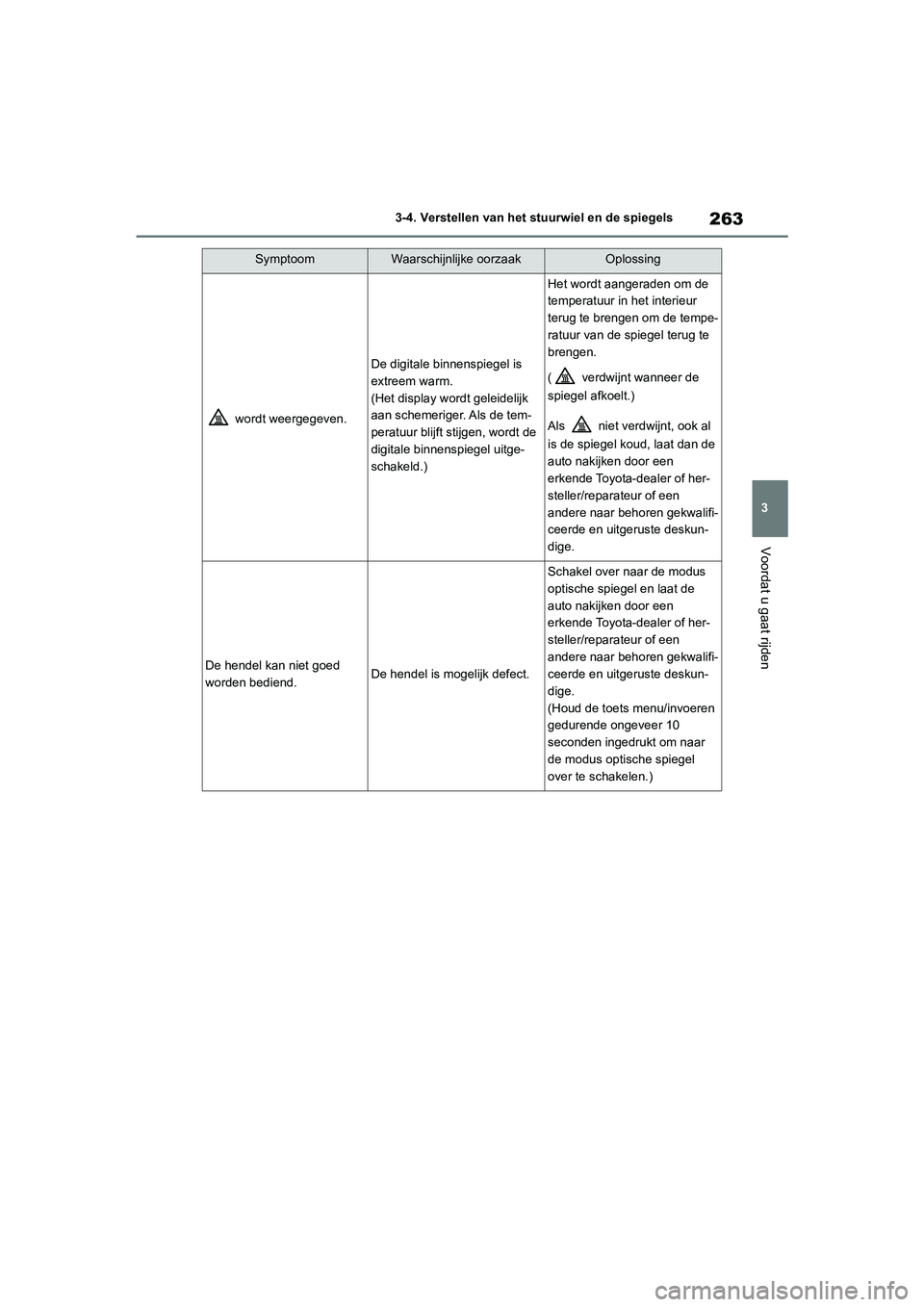

263
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
wordt weergegeven.
De digitale binnenspiegel is
extreem warm.
(Het display wordt geleidelijk
aan schemeriger. Als de tem-
peratuur blijft stijgen, wordt de
digitale binnenspiegel uitge-
schakeld.)
Het wordt aangeraden om de
temperatuur in het interieur
terug te brengen om de tempe-
ratuur van de spiegel terug te
brengen.
( verdwijnt wanneer de
spiegel afkoelt.)
Als niet verdwijnt, ook al
is de spiegel koud, laat dan de
auto nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
De hendel kan niet goed
worden bediend.De hendel is mogelijk defect.
Schakel over naar de modus
optische spiegel en laat de
auto nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
(Houd de toets menu/invoeren
gedurende ongeveer 10
seconden ingedrukt om naar
de modus optische spiegel
over te schakelen.)
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4_OM_OM42C76E_(EE).book P
age 263 Monday, October 7, 2019 3:26 PM
