2020 TOYOTA RAV4 Instructieboekje (in Dutch)

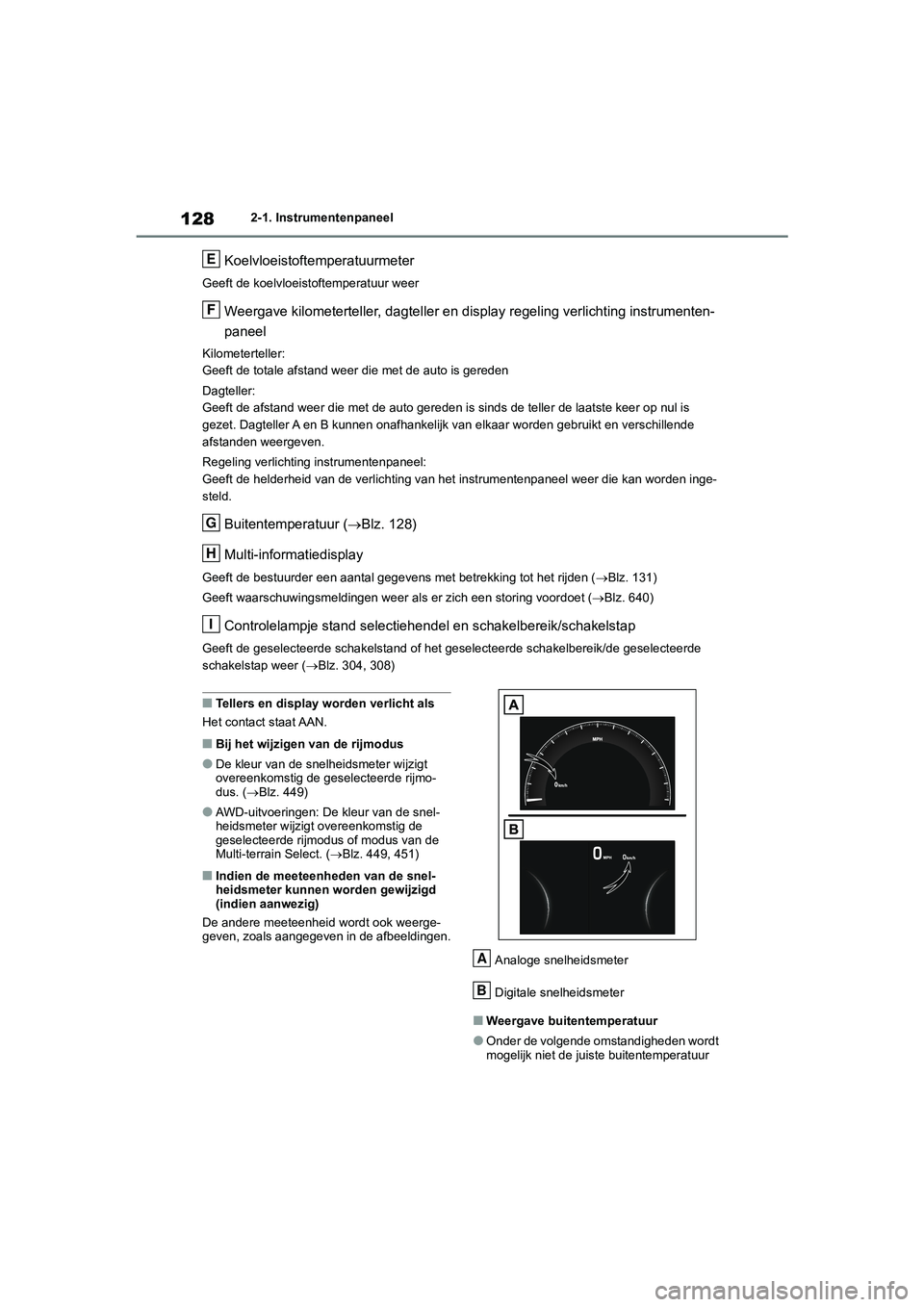

1282-1. Instrumentenpaneel
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlichting instrumenten-
paneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en verschillende
afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verl ichting van het instrumentenpane el weer die kan worden inge-
steld.
Buitentemperatuur ( Blz. 128)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (Blz. 131)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (Blz. 640)
Controlelampje stand selectiehendel en schakelbereik/schakelsta p
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik/de geselecteerde
schakelstap weer ( Blz. 304, 308)
■Tellers en display worden verlicht als
Het contact staat AAN.
■Bij het wijzigen van de rijmodus
●De kleur van de snel heidsmeter wijzigt
overeenkomstig de geselecteerde rijmo-
dus. ( Blz. 449)
●AWD-uitvoeringen: De kleur van de snel-
heidsmeter wijzigt overeenkomstig de
geselecteerde rijmodus of modus van de
Multi-terrain Select. ( Blz. 449, 451)
■Indien de meeteenheden van de snel-
heidsmeter kunnen worden gewijzigd
(indien aanwezig)
De andere meeteenheid wordt ook weerge-
geven, zoals aangegeven in de afbeeldingen.
Analoge snelheidsmeter
Digitale snelheidsmeter
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
E
F
G
H
I
A
B
pM_RAV4_OM_OM42C76E_(EE).book Page 128 Monday, October 7, 2019 3:26 PM

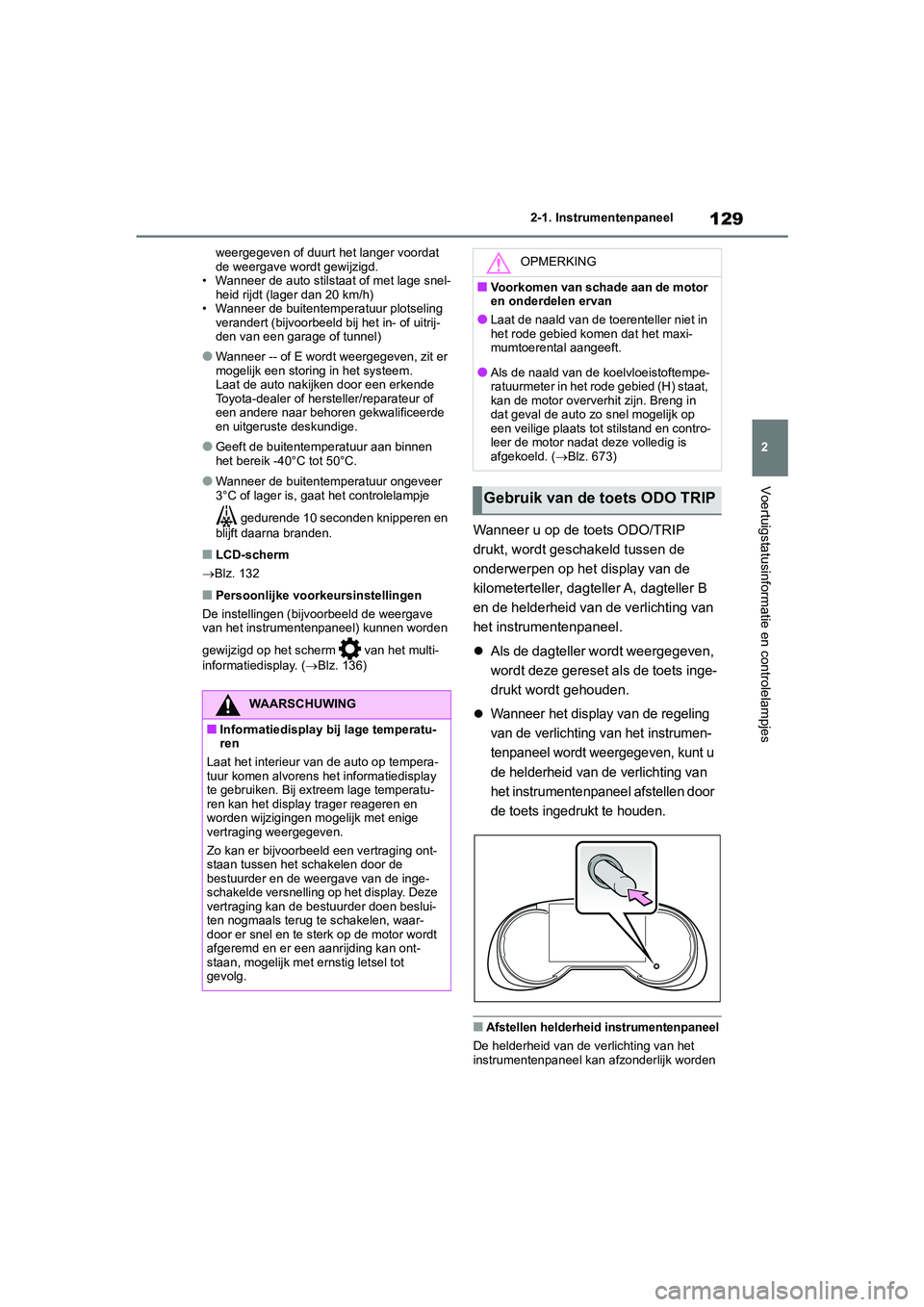

129
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd.
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Geeft de buitentemperatuur aan binnen
het bereik -40°C tot 50°C.
●Wanneer de buitentemperatuur ongeveer
3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
■LCD-scherm
 Blz. 132
■Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld de weergave
van het instrumentenpaneel) kunnen worden
gewijzigd op het scherm van het multi-
informatiedisplay. ( Blz. 136)
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagteller B
en de helderheid van de verlichting van
het instrumentenpaneel.
 Als de dagteller wordt weergegeven,
wordt deze gereset als de toets inge-
drukt wordt gehouden.

Wanneer het display van de regeling
van de verlichting van het instrumen-
tenpaneel wordt weergegeven, kunt u
de helderheid van de verlichting van
het instrumentenpaneel afstellen door
de toets ingedrukt te houden.
■Afstellen helderheid instrumentenpaneel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk worden
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het display trager reageren en
worden wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( Blz. 673)
Gebruik van de toets ODO TRIP
pM_RAV4_OM_OM42C76E_(EE).book P age 129 Monday, October 7, 2019 3:26 PM

1302-1. Instrumentenpaneel
aangepast wanneer de achterlichten branden
en wanneer de achterlichten uit zijn. Wan-
neer de omgeving echter licht is (bijvoorbeeld
overdag), wordt de helderheid van de verlich-
ting van het instrumentenpaneel niet aange-
past wanneer de achterlichten worden
ingeschakeld.
De klokken kunnen worden ingesteld
via het multi-informa tiedisplay of het
navigatie-/multimediasysteem.
Auto's zonder navigatiesysteem of
multimediasysteem
Door het scherm “Clo ck :00” (klok :00)
weer te geven via het scherm op
het multi-informatiedisplay, kunt u de
volgende instellingen met betrekking tot
de klok wijzigen.
 Resetten van de weergave van de
minuten
 Wijzigen van de klok tussen 12-uurs-
en 24-uursweergave.
 Instellen van de tijd
■Resetten van de weergave van de
minuten
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
“Clock :00” (klok :00).
Door op van de bedieningstoetsen
van het instrumentenpaneel op het
scherm “Clock :00” (klok :00) te druk-
ken, kunt u de “Mi nutes” (minuten)
instellen op 00. 
Minuten van 0 to t 29 worden naar
beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt weer-
gegeven als 1:00)
 Minuten van 30 to t 59 worden naar
boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt weer-
gegeven als 2:00)
■Instellen van de tijd
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
“Clock :00” (klok :00).
3 Houd op het scherm “Clock :00”
(klok :00) van de bedie-
ningstoetsen van het instrumenten-
paneel ingedrukt.
4 Selecteer “12H/24H” (12 uur/24
uur), “Time” (tij d) of “Minutes”
(minuten) door of van de
bedieningstoetsen van het instru-
mentenpaneel te bedienen.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om de w eergave op het
display te wijzigen.
Druk als het instellen is voltooid op om
terug te keren naar het vorige scherm.

Auto's met navig atiesysteem of mul-
timediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of de
handleiding voor het multimediasys-
teem.
Afstellen van de klok
pM_RAV4_OM_OM42C76E_(EE).book P age 130 Monday, October 7, 2019 3:26 PM

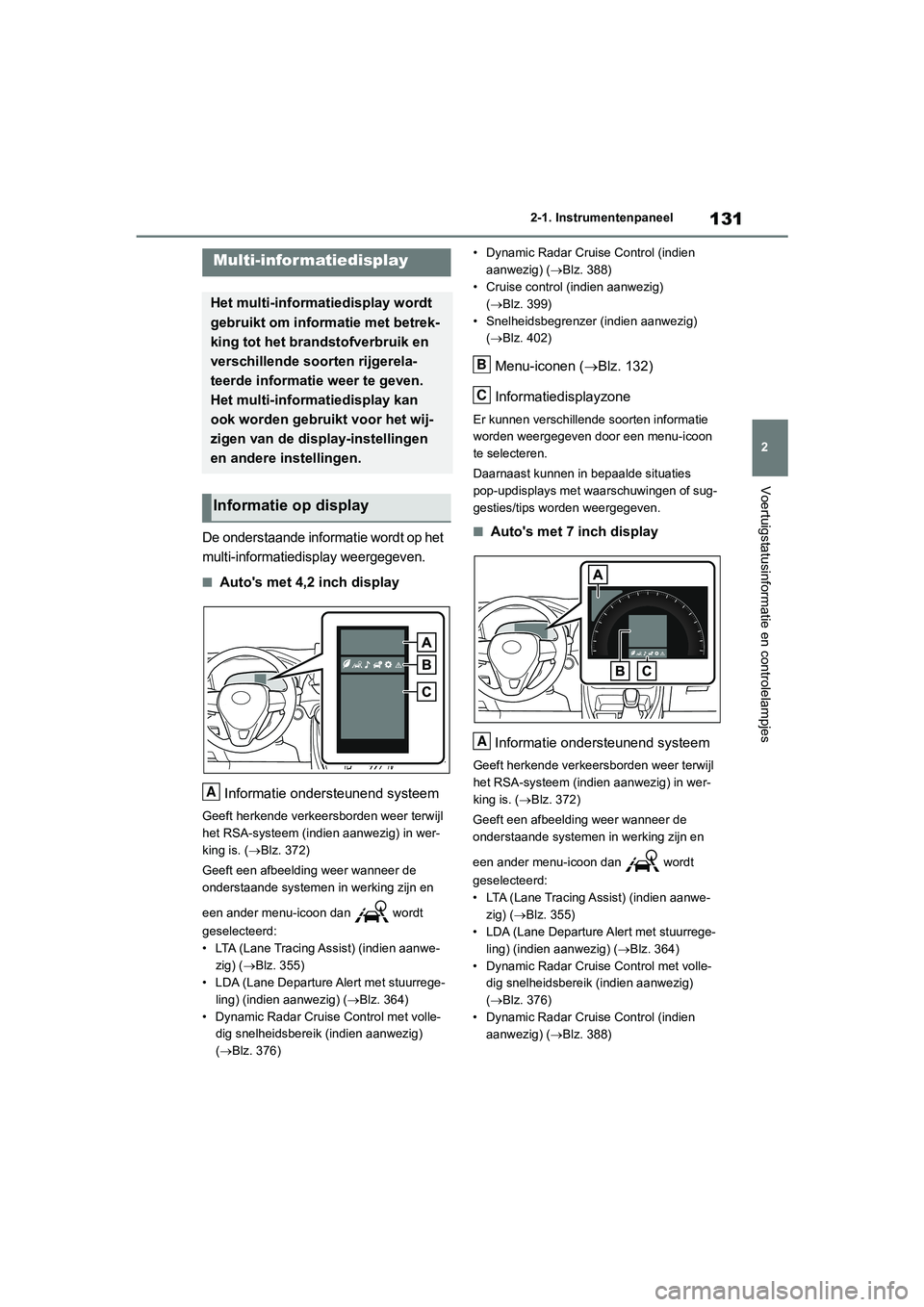

131
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De onderstaande informatie wordt op het
multi-informatiedisplay weergegeven.
■Auto's met 4,2 inch display
Informatie ondersteunend systeem
Geeft herkende verkeer sborden weer terwijl
het RSA-systeem (indien aanwezig) in wer-
king is. ( Blz. 372)
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig) ( Blz. 355)
• LDA (Lane Departure Alert met stuurrege-
ling) (indien aanwezig) ( Blz. 364)
• Dynamic Radar Cruise Control met volle- dig snelheidsbereik (indien aanwezig)
( Blz. 376) • Dynamic Radar Cruise Control (indien
aanwezig) ( Blz. 388)
• Cruise control (indien aanwezig)
( Blz. 399)
• Snelheidsbegrenzer (indien aanwezig) ( Blz. 402)
Menu-iconen ( Blz. 132)
Informatiedisplayzone
Er kunnen verschillende soorten informatie
worden weergegeven door een menu-icoon
te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of sug-
gesties/tips worden weergegeven.
■Auto's met 7 inch display
Informatie ondersteunend systeem
Geeft herkende verkeersborden weer terwijl
het RSA-systeem (indien aanwezig) in wer-
king is. ( Blz. 372)
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig) ( Blz. 355)
• LDA (Lane Departure Alert met stuurrege-
ling) (indien aanwezig) ( Blz. 364)
• Dynamic Radar Cruise Control met volle- dig snelheidsbereik (indien aanwezig)
( Blz. 376)
• Dynamic Radar Cruise Control (indien aanwezig) ( Blz. 388)
Multi-infor matiedisplay
Het multi-informatiedisplay wordt
gebruikt om informatie met betrek-
king tot het brandstofverbruik en
verschillende soorten rijgerela-
teerde informati e weer te geven.
Het multi-informatiedisplay kan
ook worden gebruikt voor het wij-
zigen van de display-instellingen
en andere instellingen.
Informatie op display
A
B
C
A
pM_RAV4_OM_OM42C76E_(EE).book P age 131 Monday, October 7, 2019 3:26 PM

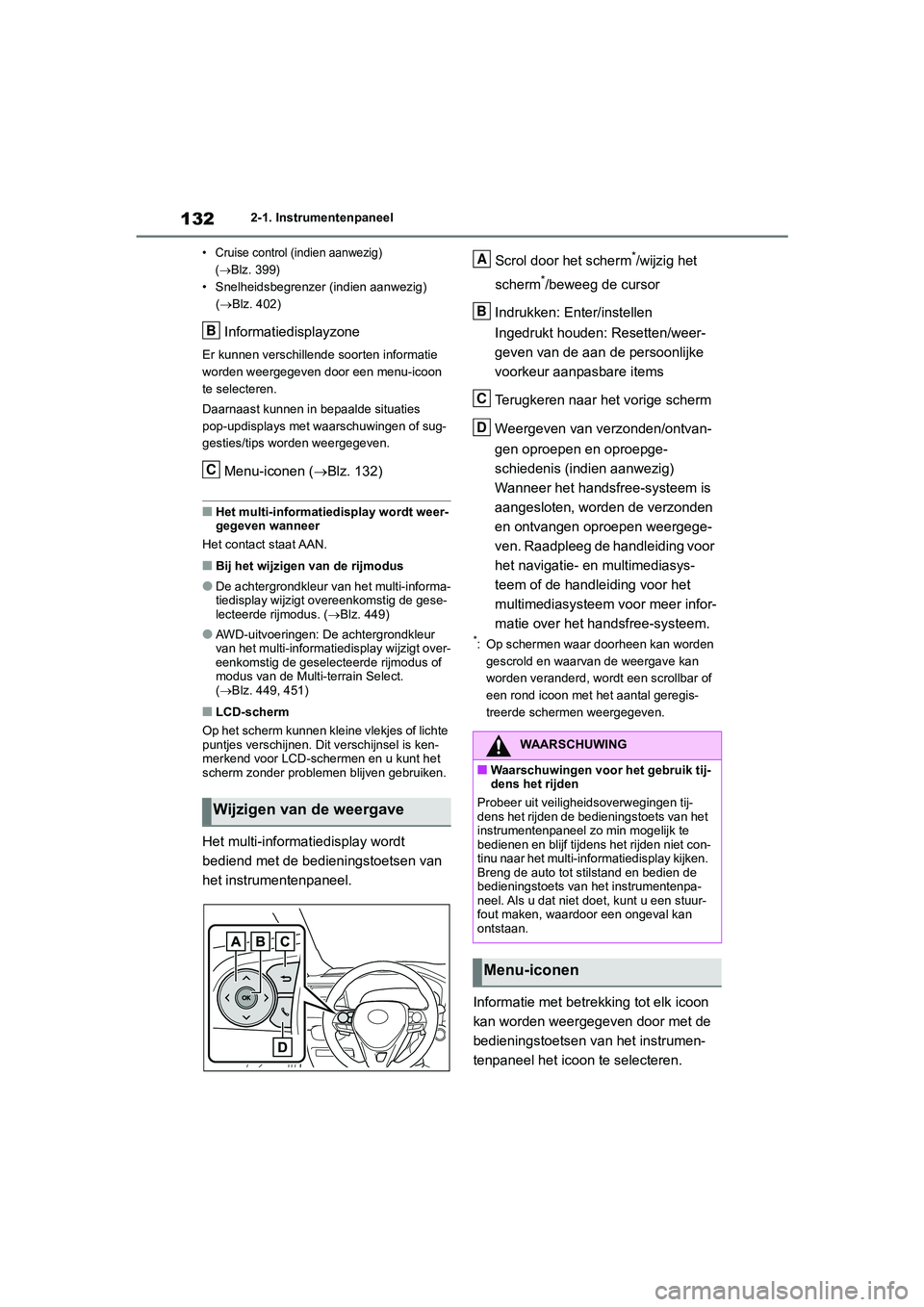

1322-1. Instrumentenpaneel
• Cruise control (indien aanwezig) (
Blz. 399)
• Snelheidsbegrenzer (indien aanwezig)
( Blz. 402)
Informatiedisplayzone
Er kunnen verschillende soorten informatie
worden weergegeven door een menu-icoon
te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of sug-
gesties/tips worden weergegeven.
Menu-iconen ( Blz. 132)
■Het multi-informatiedisplay wordt weer-
gegeven wanneer
Het contact staat AAN.
■Bij het wijzigen van de rijmodus
●De achtergrondkleur van het multi-informa-
tiedisplay wijzigt overeenkomstig de gese-
lecteerde rijmodus. ( Blz. 449)
●AWD-uitvoeringen: De achtergrondkleur
van het multi-informatiedisplay wijzigt over-
eenkomstig de geselecteerde rijmodus of
modus van de Multi-terrain Select.
( Blz. 449, 451)
■LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte
puntjes verschijnen. Dit verschijnsel is ken-
merkend voor LCD-schermen en u kunt het
scherm zonder problemen blijven gebruiken.
Het multi-informatiedisplay wordt
bediend met de bedi eningstoetsen van
het instrumentenpaneel. Scrol door het scherm
*/wijzig het
scherm
*/beweeg de cursor
Indrukken: Enter/instellen
Ingedrukt houden: Resetten/weer-
geven van de aan de persoonlijke
voorkeur aanpasbare items
Terugkeren naar het vorige scherm
Weergeven van verzonden/ontvan-
gen oproepen en oproepge-
schiedenis (indien aanwezig)
Wanneer het handsfree-systeem is
aangesloten, worden de verzonden
en ontvangen oproepen weergege-
ven. Raadpleeg de handleiding voor
het navigatie- en multimediasys-
teem of de handleiding voor het
multimediasysteem voor meer infor-
matie over het handsfree-systeem.
*: Op schermen waar doorheen kan worden gescrold en waarvan de weergave kan
worden veranderd, wordt een scrollbar of
een rond icoon met het aantal geregis-
treerde schermen weergegeven.
Informatie met betrekking tot elk icoon
kan worden weergegeven door met de
bedieningstoetsen van het instrumen-
tenpaneel het icoon te selecteren.
Wijzigen van de weergave
B
C
:$$56&+8:,1*
■Waarschuwingen voor het gebruik tij-
dens het rijden
Probeer uit veiligheidsoverwegingen tij-
dens het rijden de bedieningstoets van het
instrumentenpaneel zo min mogelijk te
bedienen en blijf tijdens het rijden niet con-
tinu naar het multi-informatiedisplay kijken.
Breng de auto tot stilstand en bedien de
bedieningstoets van het instrumentenpa-
neel. Als u dat niet doet, kunt u een stuur-
fout maken, waardoor een ongeval kan
ontstaan.
Menu-iconen
A
B
C
D
pM_RAV4_OM_OM42C76E_(EE).book P age 132 Monday, October 7, 2019 3:26 PM

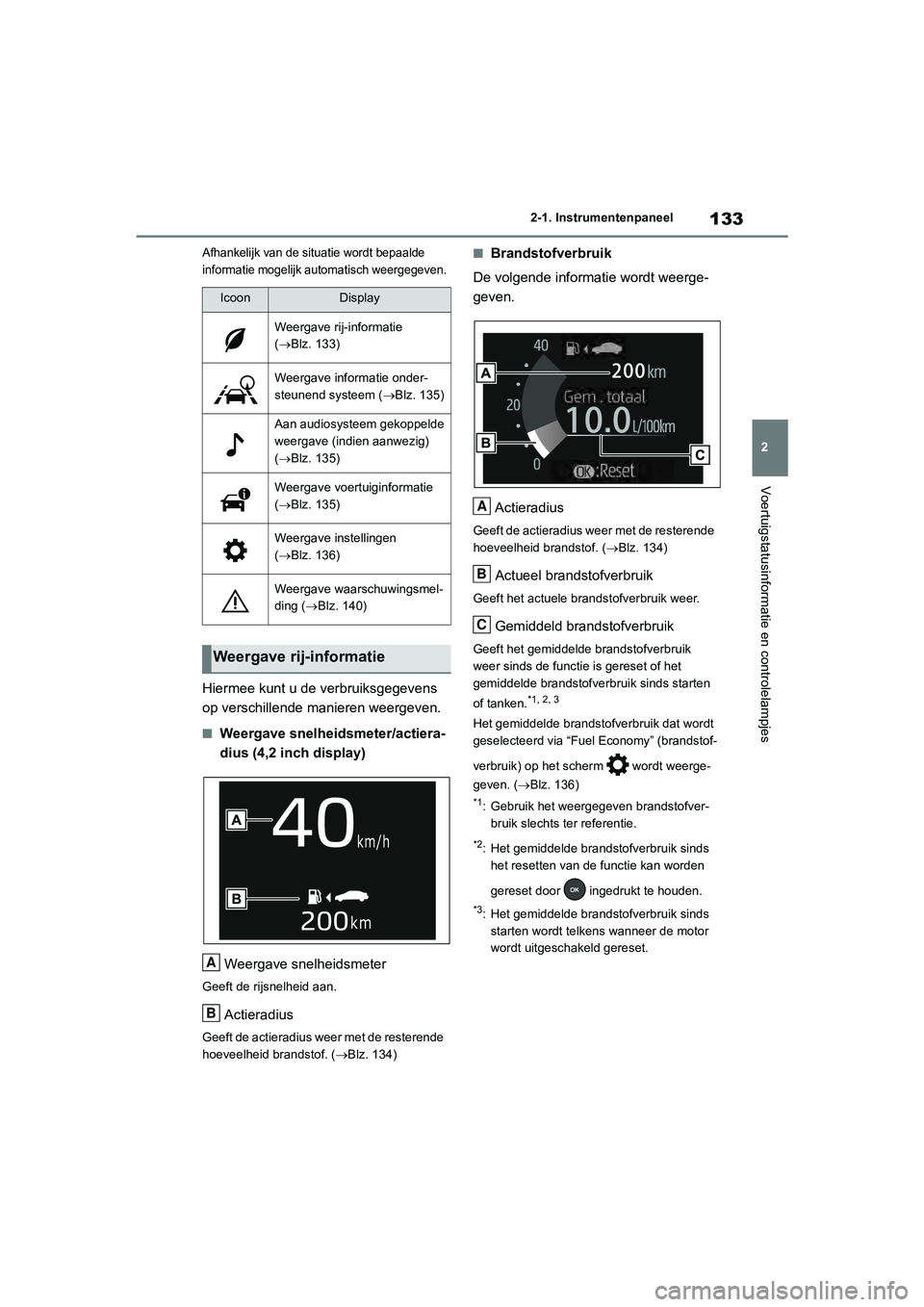

133
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Afhankelijk van de situatie wordt bepaalde
informatie mogelijk automatisch weergegeven.
Hiermee kunt u de verbruiksgegevens
op verschillende manieren weergeven.
■Weergave snelheidsmeter/actiera-
dius (4,2 inch display)
Weergave snelheidsmeter
Geeft de rijsnelheid aan.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. ( Blz. 134)
■Brandstofverbruik
De volgende informatie wordt weerge-
geven.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. ( Blz. 134)
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
Gemiddeld brandstofverbruik
Geeft het gemiddelde brandstofverbruik
weer sinds de functie is gereset of het
gemiddelde brandstofverbruik sinds starten
of tanken.
*1, 2, 3
Het gemiddelde brandstofverbruik dat wordt
geselecteerd via “Fuel Economy” (brandstof-
verbruik) op het scherm wordt weerge-
geven. ( Blz. 136)
*1: Gebruik het weergegeven brandstofver-
bruik slechts ter referentie.
*2: Het gemiddelde brandstofverbruik sinds het resetten van de functie kan worden
gereset door ingedrukt te houden.
*3: Het gemiddelde brandstofverbruik sinds starten wordt telkens wanneer de motor
wordt uitgeschakeld gereset.
IcoonDisplay
Weergave rij-informatie
( Blz. 133)
Weergave informatie onder-
steunend systeem ( Blz. 135)
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
( Blz. 135)
Weergave voertuiginformatie
( Blz. 135)
Weergave instellingen
( Blz. 136)
Weergave waarschuwingsmel-
ding ( Blz. 140)
Weergave rij-informatie
A
B
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 133 Monday, October 7, 2019 3:26 PM

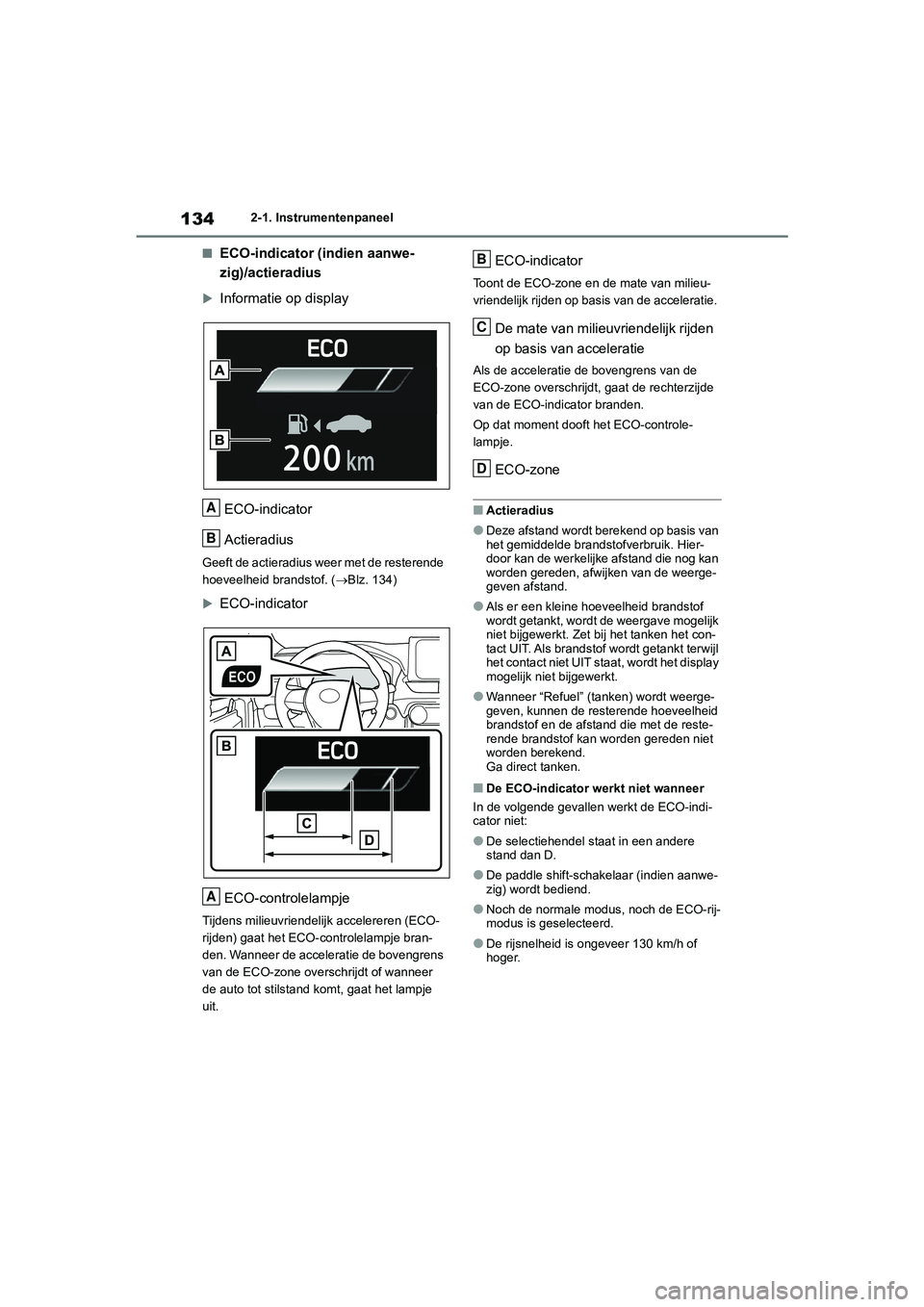

1342-1. Instrumentenpaneel
■ECO-indicator (indien aanwe-
zig)/actieradius
Informatie op displayECO-indicator
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. ( Blz. 134)

ECO-indicator
ECO-controlelampje
Tijdens milieuvriendelij k accelereren (ECO-
rijden) gaat het ECO-controlelampje bran-
den. Wanneer de acceleratie de bovengrens
van de ECO-zone overschrijdt of wanneer
de auto tot stilstand komt, gaat het lampje
uit.
ECO-indicator
Toont de ECO-zone en de mate van milieu-
vriendelijk rijden op bas is van de acceleratie.
De mate van milieuvriendelijk rijden
op basis van acceleratie
Als de acceleratie de bovengrens van de
ECO-zone overschrijdt, gaat de rechterzijde
van de ECO-indicator branden.
Op dat moment dooft het ECO-controle-
lampje.
ECO-zone
■Actieradius
●Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hier-
door kan de werkelijke afstand die nog kan
worden gereden, afwijken van de weerge-
geven afstand.
●Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt. Zet bij het tanken het con-
tact UIT. Als brandstof wordt getankt terwijl
het contact niet UIT staat, wordt het display
mogelijk niet bijgewerkt.
●Wanneer “Refuel” (tanken) wordt weerge-
geven, kunnen de resterende hoeveelheid
brandstof en de afstand die met de reste-
rende brandstof kan worden gereden niet
worden berekend.
Ga direct tanken.
■De ECO-indicator werkt niet wanneer
In de volgende gevallen werkt de ECO-indi-
cator niet:
●De selectiehendel staat in een andere
stand dan D.
●De paddle shift-schakelaar (indien aanwe-
zig) wordt bediend.
●Noch de normale modus, noch de ECO-rij-
modus is geselecteerd.
●De rijsnelheid is ongeveer 130 km/h of
hoger.
A
B
A
B
C
D
pM_RAV4_OM_OM42C76E_(EE).book P age 134 Monday, October 7, 2019 3:26 PM

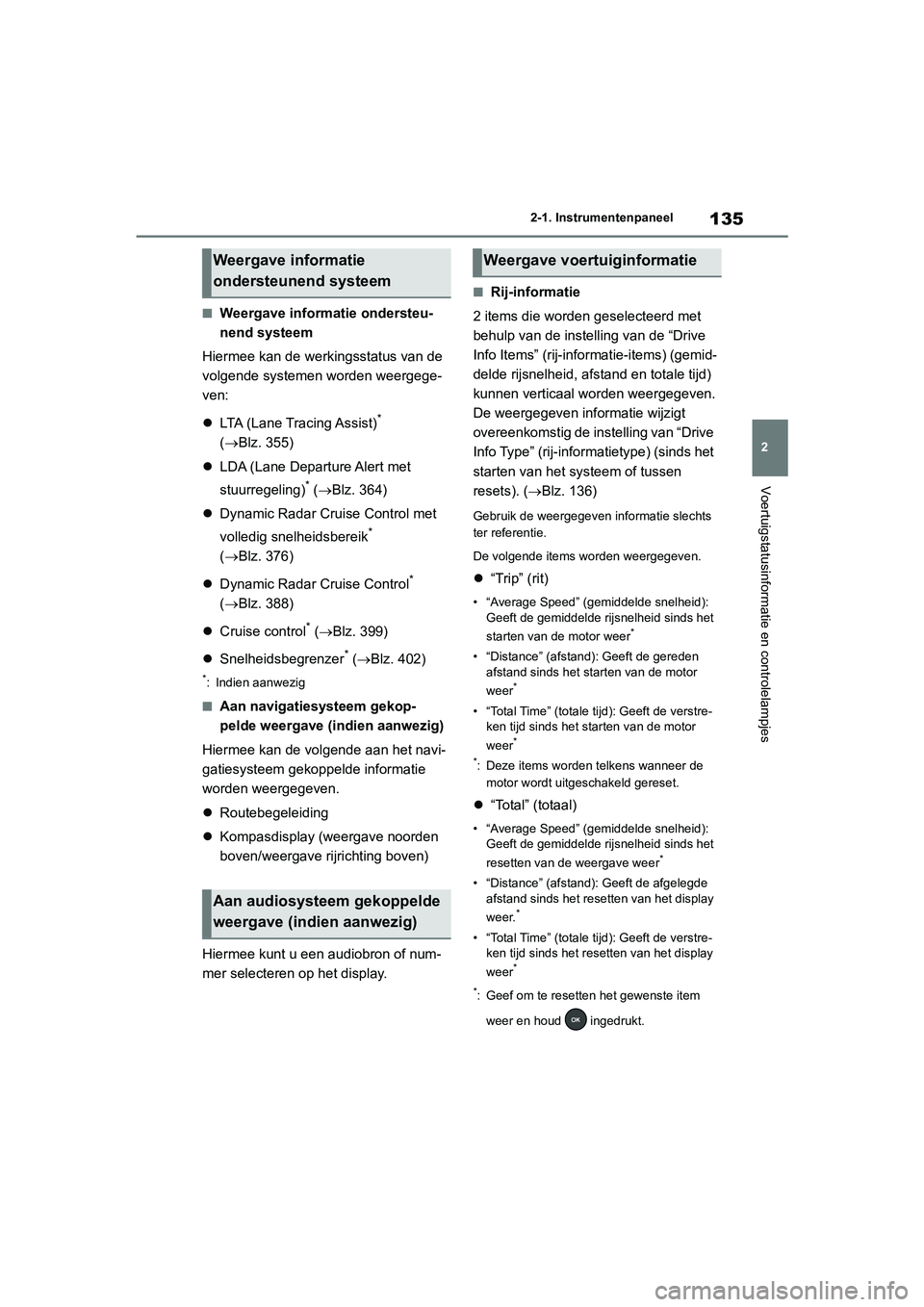

135
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Weergave informatie ondersteu-
nend systeem
Hiermee kan de werkingsstatus van de
volgende systemen worden weergege-
ven:
 LTA (Lane Tracing Assist)
*
(Blz. 355)
 LDA (Lane Departure Alert met
stuurregeling)
* (Blz. 364)
 Dynamic Radar Cruise Control met
volledig snelheidsbereik
*
(Blz. 376)
 Dynamic Radar Cruise Control
*
(Blz. 388)
 Cruise control
* ( Blz. 399)
 Snelheidsbegrenzer
* (Blz. 402)
*: Indien aanwezig
■Aan navigatiesysteem gekop-
pelde weergave (indien aanwezig)
Hiermee kan de vol gende aan het navi-
gatiesysteem gekoppelde informatie
worden weergegeven.
 Routebegeleiding
 Kompasdisplay (weergave noorden
boven/weergave rijrichting boven)
Hiermee kunt u een audiobron of num-
mer selecteren op het display.
■Rij-informatie
2 items die worden geselecteerd met
behulp van de instelling van de “Drive
Info Items” (rij-inform atie-items) (gemid-
delde rijsnelheid, afstand en totale tijd)
kunnen verticaal worden weergegeven.
De weergegeven informatie wijzigt
overeenkomstig de instelling van “Drive
Info Type” (rij-informatietype) (sinds het
starten van het systeem of tussen
resets). ( Blz. 136)
Gebruik de weergegeven informatie slechts
ter referentie.
De volgende items worden weergegeven.
“Trip” (rit)
• “Average Speed” (gemiddelde snelheid):
Geeft de gemiddelde rij snelheid sinds het
starten van de motor weer
*
• “Distance” (afstand): Geeft de gereden afstand sinds het starten van de motor
weer
*
• “Total Time” (totale tijd): Geeft de verstre-ken tijd sinds het starten van de motor
weer
*
*
: Deze items worden telkens wanneer de motor wordt uitgeschakeld gereset.
 “Total” (totaal)
• “Average Speed” (gemiddelde snelheid):
Geeft de gemiddelde rij snelheid sinds het
resetten van de weergave weer
*
• “Distance” (afstand): Geeft de afgelegde afstand sinds het resetten van het display
weer.
*
• “Total Time” (totale tijd): Geeft de verstre-ken tijd sinds het resetten van het display
weer
*
*
: Geef om te resetten het gewenste item weer en houd ingedrukt.
Weergave informatie
ondersteunend systeem
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
Weergave voertuiginformatie
pM_RAV4_OM_OM42C76E_(EE).book P age 135 Monday, October 7, 2019 3:26 PM
