6809-1. Specificaties
■M20A-FKS motor (AWD-uitvoeringen met Multidrive CVT)
*1: MXAA54L-ANXXB- en MXAA54L-ANXMB-uitvoeringen*6
*2
: MXAA54L-ANXGB- en MXAA54L-ANXVB-uitvoeringen*6
*3
: Met modelcode*6 die een “W” als laatste letter heeft
*4: Met modelcode*6 die een “B” als laatste letter heeft
*5: Auto's die een aanhangwagen kunnen trekken. ( Blz. 288)
*6: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
■M20A-FKS motor (AWD-uitvoeringen met handgeschakelde transmissi e)
*1: Met modelcode*4 die een “W” als laatste letter heeft.
*2: Met modelcode*4 die een “B” als laatste letter heeft
*3: Auto's die een aanhangwagen kunnen trekken. (Blz. 288)
*4: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
Maximaal toelaatbaar voertuiggewicht
2.125 kg (4.685 lb.)*1
2.180 kg (4.806 lb.)*2
2.155 kg (4.751 lb.)*3
Maximale asbelasting
Vo o r1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*3
Achter1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*3
Kogeldruk*560 kg (132 lb.)
Maximaal aanhang-
wagengewicht*5
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)
Maximaal toelaatbaar voertuiggewicht2.105 kg (4.641 lb.)*1
2.095 kg (4.619 lb.)*2
Maximale asbelasting
Vo o r1.220 kg (2.690 lb.)*1
1.150 kg (2.535 lb.)*2
Achter1.220 kg (2.690 lb.)*1
1.150 kg (2.535 lb.)*2
Kogeldruk*380 kg (176 lb.)
Maximaal aanhang-
wagengewicht*3
Ongeremd750 kg (1.653 lb.)
Geremd2.000 kg (4.409 lb.)
pM_RAV4_OM_OM42C76E_(EE).book P age 680 Monday, October 7, 2019 3:26 PM
Page 682 of 730
681
9
9-1. Specificaties
Voertuigspecificaties

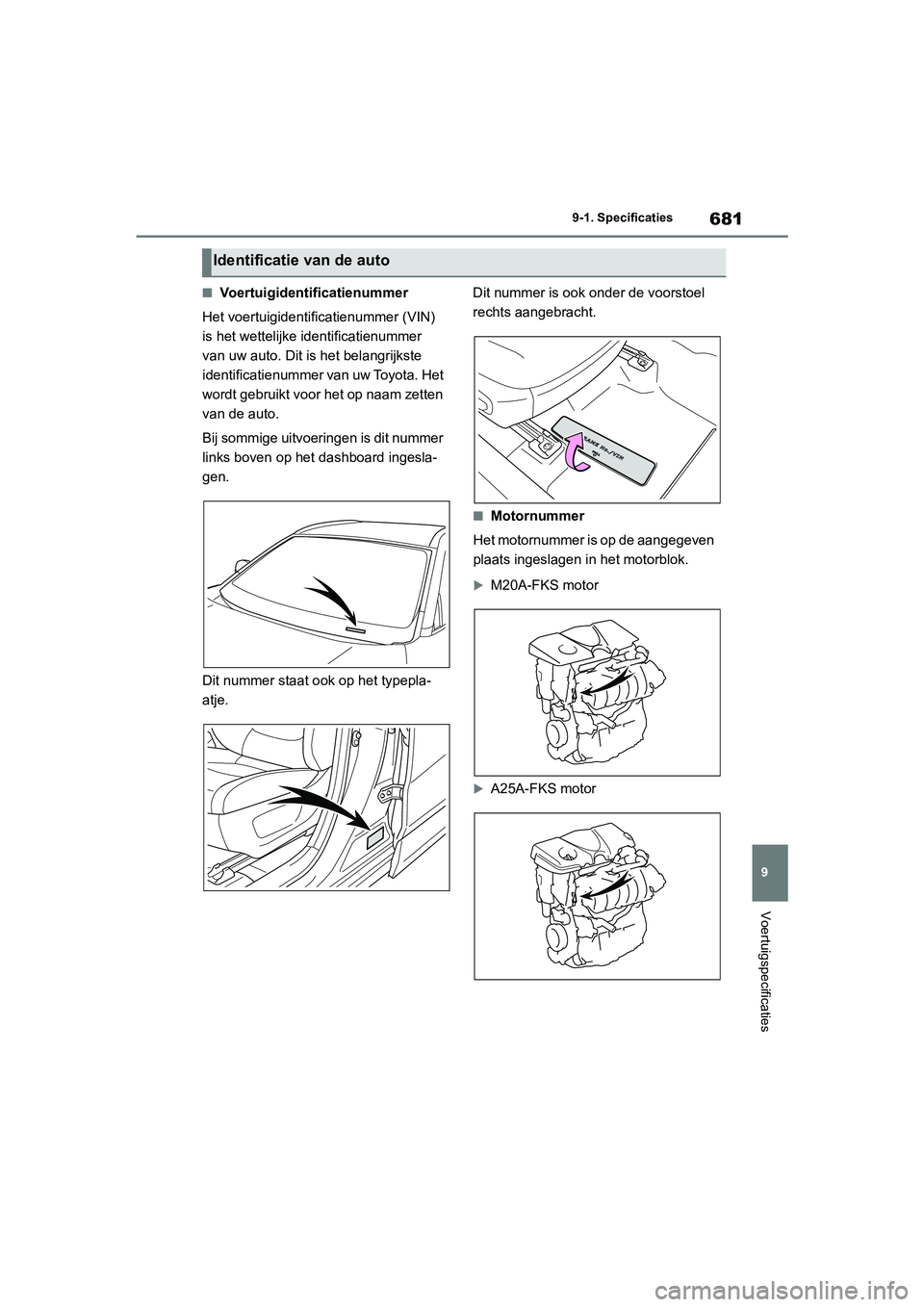

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit i s het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Bij sommige uitvoeringen is dit nummer
links boven op het d ashboard ingesla-
gen.
Dit nummer staat o ok op het typepla-
atje. Dit nummer is ook onder de voorstoel
rechts aangebracht.
■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen i n het motorblok.
M20A-FKS motor
A25A-FKS motor
Identificatie van de auto
pM_RAV4_OM_OM42C76E_(EE).book P age 681 Monday, October 7, 2019 3:26 PM
Page 683 of 730
6829-1. Specificaties
M20A-FKS
A25A-FKS
Motor
UitvoeringM20A-FKS
Ty p e4-cilinder lijnmotor , 4-takt benzinemotor
Boring x slag80,5 97,6 mm (3,17 3,84 in.)
Cilinderinhoud1.987 cm3 (121,3 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
UitvoeringA25A-FKS
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag87,5 103,4 mm (3,44 4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
pM_RAV4_OM_OM42C76E_(EE).book P age 682 Monday, October 7, 2019 3:26 PM
Page 684 of 730
683
9
9-1. Specificaties
Voertuigspecificaties
■Inhoud (verversen
(bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe id voor het verversen van
de motorolie. Breng de motor op bedrijfstemperatuur en zet de m otor uit, wacht ten minste 5
minuten en controleer het oliepeil met de peilstok.
Brandstof
Brandstofsoort
Als u dit soort labels aantre ft bij het tankstation,
gebruik dan alleen brandstof met een van de onder-
staande labels.
EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
EU:
95 of hoger
Behalve EU:
91 of hoger
Inhoud brandstoftank (bij benadering)55 l (14,5 gal., 12,1 Imp.gal.)
Smeersysteem
M20A-FKSA25A-FKS
Met filter4,3 l (4,5 qt., 3,8 Imp. qt.)4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp. qt.)4,2 l (4,4 qt., 3,7 Imp. qt.)
pM_RAV4_OM_OM42C76E_(EE).book P age 683 Monday, October 7, 2019 3:26 PM
Page 685 of 730

6849-1. Specificaties

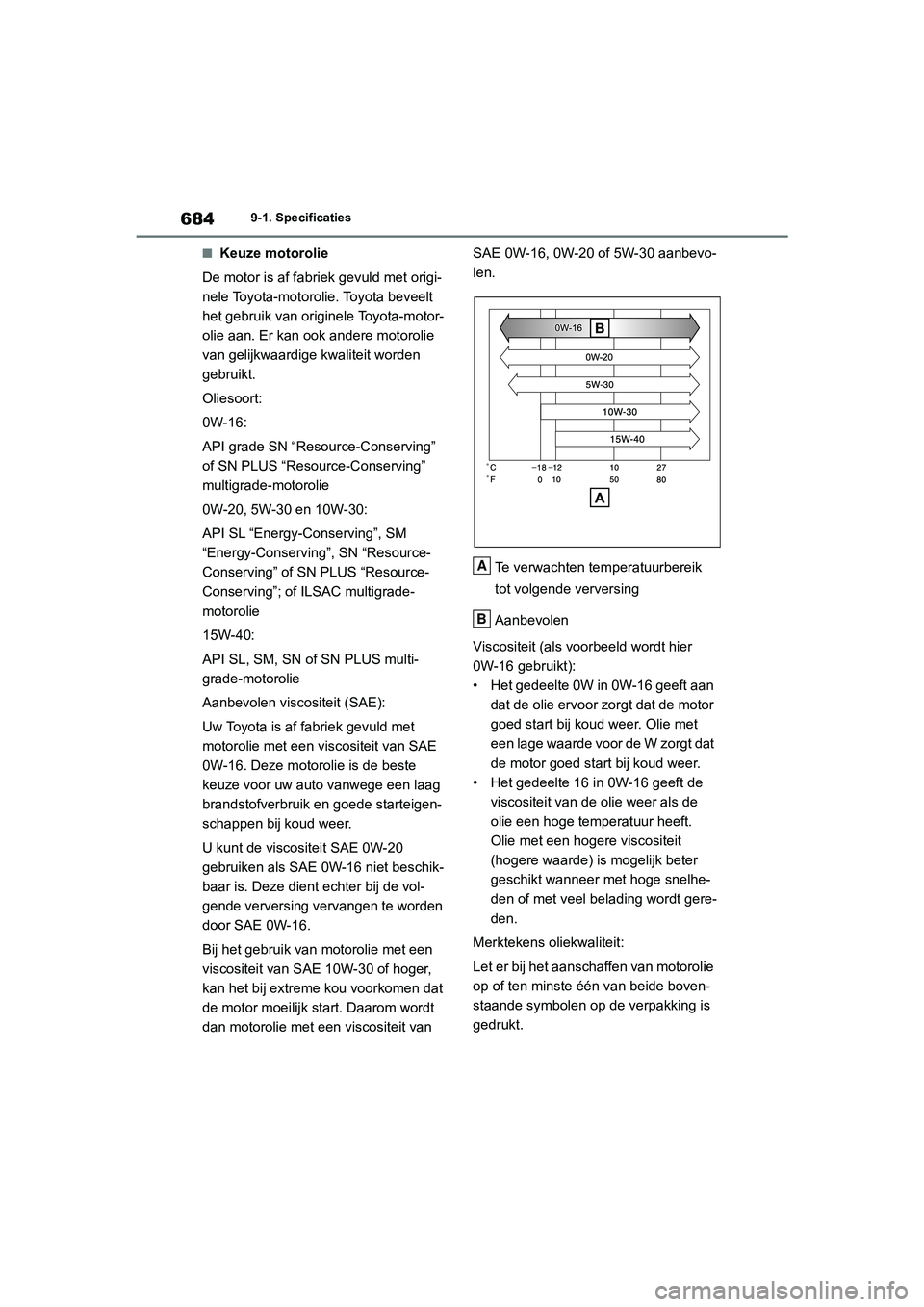

■Keuze motorolie
De motor is af fabri ek gevuld met origi-
nele Toyota-motorolie. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of SN PLUS “Resource-
Conserving”; of ILSAC multigrade-
motorolie
15W-40:
API SL, SM, SN of SN PLUS multi-
grade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af f abriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer.
U kunt de viscosi teit SAE 0W-20
gebruiken als SAE 0W -16 niet beschik-
baar is. Deze dient echter bij de vol-
gende verversing vervangen te worden
door SAE 0W-16.
Bij het gebruik van motorolie met een
viscositeit van SAE 10W-30 of hoger,
kan het bij extreme kou voorkomen dat
de motor moeilijk start. Daarom wordt
dan motorolie met een viscositeit van SAE 0W-16, 0W-20 of 5W-30 aanbevo-
len.
Te verwachten temperatuurbereik
tot volgende verversing
Aanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed st art bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de o lie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt.
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 684 Monday, October 7, 2019 3:26 PM
Page 686 of 730

685
9
9-1. Specificaties
Voertuigspecificaties

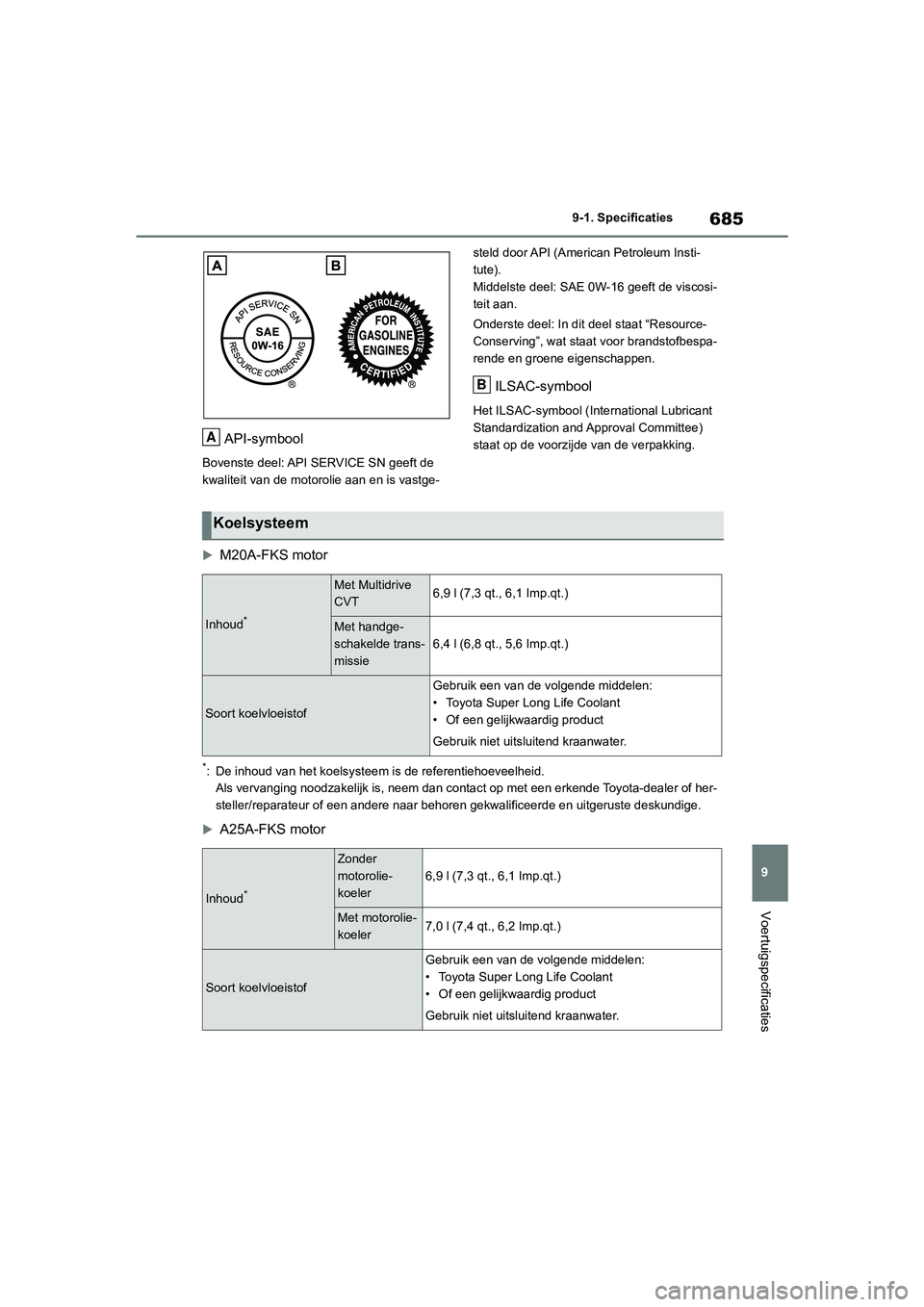

API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
M20A-FKS motor
*: De inhoud van het koelsyst eem is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
A25A-FKS motor
A
B
Koelsysteem
Inhoud*
Met Multidrive
CVT6,9 l (7,3 qt., 6,1 Imp.qt.)
Met handge-
schakelde trans-
missie
6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Inhoud*
Zonder
motorolie-
koeler
6,9 l (7,3 qt., 6,1 Imp.qt.)
Met motorolie-
koeler7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
pM_RAV4_OM_OM42C76E_(EE).book P age 685 Monday, October 7, 2019 3:26 PM
Page 687 of 730

6869-1. Specificaties
*: De inhoud van het koelsysteem is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.

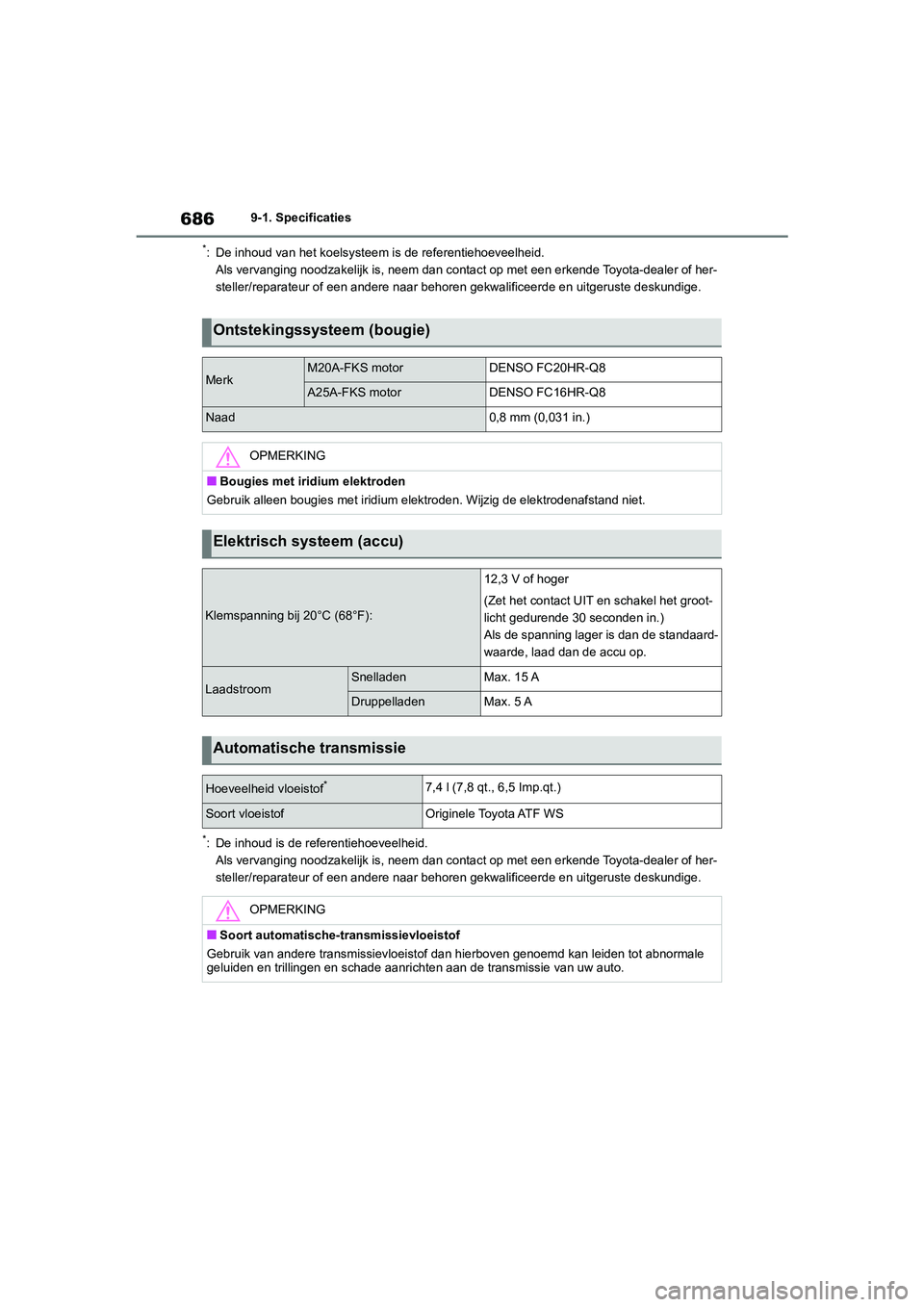

Ontstekingssysteem (bougie)
MerkM20A-FKS motorDENSO FC20HR-Q8
A25A-FKS motorDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridi um elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het groot-
licht gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Automatische transmissie
Hoeveelheid vloeistof*7,4 l (7,8 qt., 6,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Soort automatische-transmissievloeistof
Gebruik van andere transmissiev loeistof dan hierboven genoemd kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de transmissie van uw auto.
pM_RAV4_OM_OM42C76E_(EE).book P age 686 Monday, October 7, 2019 3:26 PM
Page 688 of 730

687
9
9-1. Specificaties
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
Multidrive CVT
Hoeveelheid
vloeistof*
Zonder Stop & Start-systeem8,6 l (9,1 qt., 7,6 Imp.qt.)
Met Stop & Start-systeem8,3 l (8,8 qt., 7,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Gebruik van andere Multidrive- vloeistof dan hierboven genoemd k an leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de Multidrive CVT van uw auto.
Handgeschakelde transmissie
Hoeveelheid transmissievloeistof1,5 l
Type transmissie-olieToyota handgeschakelde-trans missievloeistof type
LV GL-4 75W of gelijkwaardig
OPMERKING
■Handgeschakelde transmissievloeistof
●Houd er rekening mee dat, afhanke lijk van de specifieke kenmerken van de transmissie-
vloeistof die is gebruikt of de omstandigheden, het geluid bij het stationair draaien, het
schakelgevoel en/of het brandstofverbruik kunnen afwijken. In h et ergste geval kan ver-
keerde transmissievloeistof of v erkeerd gebruik schade aan de t ransmissie veroorzaken.
Toyota raadt voor optimale presta ties het gebruik van originele TOYOTA transmissievloei-
stof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originele Toyota handgeschakelde-transmissievloeistof
type LV GL-4 75W. Gebruik alleen door Toyota goedgekeurde origi nele Toyota handge-
schakelde-transmi ssievloeistof type LV G L-4 75W of gelijkwaardi g met de hierboven aan-
gegeven specificatie. Neem voor m eer informatie contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uitgeruste
deskundige.
Koppeling
Vrije slag koppelingspedaal3 15 mm (0,1 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
