2020 TOYOTA RAV4 Instructieboekje (in Dutch)

6248-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór het
slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
 De motor draait, m aar de auto komt
niet in beweging.
 De auto maakt een abnormaal
geluid.
Aan de voorzijde (2WD-uitvoerin-
gen)
Deactiveer de parkeerrem.
Schakel de automatische modus uit.
(Blz. 318)
WAARSCHUWING
■Tijdens het slepen
●Wanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
■Plaatsen van een sleepoog op de
auto
Controleer of het sleepoog goed vastzit.
Als dat niet het geval is, dan kan het
sleepoog bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen aan
de auto bij het slepen met een lepel-
wagen
●Sleep de auto niet aan de achterzijde
terwijl het contact UIT staat of de sleutel
is verwijderd (auto's zonder Smart
entry-systeem en startknop). Het stuur-
slot is niet sterk genoeg om de voorwie-
len in de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto
dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende
speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■Voorkomen van beschadigingen aan
de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de ach-
terzijde.
■Voorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
■Bij het slepen van een auto met Stop
& Start-systeem (indien aanwezig)
Wanneer de auto moet worden gesleept
waarbij alle wielen de grond raken, voer
dan de volgende procedure uit alvorens te
slepen om het systeem te beschermen.
Zet het contact eenmaal UIT en start ver-
volgens de motor. Zet, als de motor niet
start, het contact AAN.
Omstandigheden waaronder u
vóór het slepen contact dient
op te nemen met de dealer
Slepen met een lepelwagen
pM_RAV4_OM_OM42C76E_(EE).book P age 624 Monday, October 7, 2019 3:26 PM

625
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Aan de voorzijde
(AWD-uitvoerin-
gen)
Gebruik een dolly ond er de achterwie-
len.
Aan de achterzijde
Gebruik een dolly ond er de voorwielen.Gebruik bij vervoer
van de auto op een
autoambulance bandengordels. Raad-
pleeg de handleiding van de autoambu-
lance om de wielen op de juiste wijze
met de gordels vast te zetten.
Activeer de parkeerrem en zet het con-
tact UIT om tijdens het vervoer bewe-
ging van de auto zoveel mogelijk te
voorkomen.
Als er geen autoambulance beschik-
baar is, mag de auto in geval van nood
tijdelijk worden gesleept door gebruik te
maken van sleepkabels of -kettingen
die u aan de sleepogen vastmaakt. Uw
auto mag op deze manier alleen op een
verharde weg en met lage snelheid
(lager dan 30 km/h) over een afstand
van maximaal 80 km worden gesleept.
Er moet een bestuur der in de auto zit-
ten om te sturen en te remmen. Ook
dienen de wielen, d e assen, de aan-
drijflijn, de stuurinr ichting en de rem-
men in een goede conditie te zijn.
Bij auto's met automatische transmissie
of Multidrive CVT mag alleen het
sleepoog aan de voorzijde worden
gebruikt.
OPMERKING
■Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
Vervoeren op een
autoambulance
Slepen in een noodgeval
pM_RAV4_OM_OM42C76E_(EE).book P age 625 Monday, October 7, 2019 3:26 PM

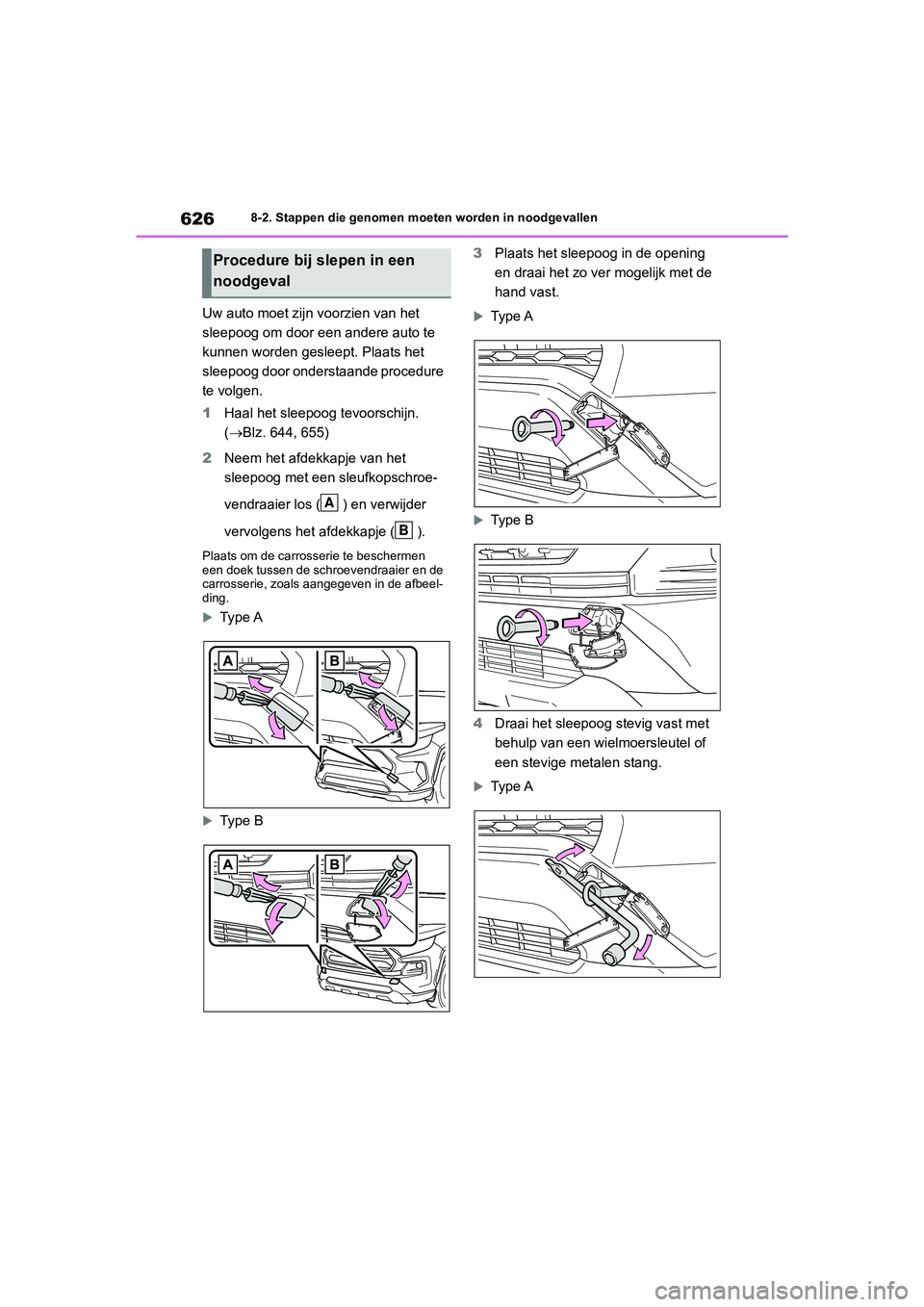

6268-2. Stappen die genomen moeten worden in noodgevallen
Uw auto moet zijn voorzien van het
sleepoog om door ee n andere auto te
kunnen worden gesleept. Plaats het
sleepoog door onderstaande procedure
te volgen.
1 Haal het sleepoog tevoorschijn.
(Blz. 644, 655)
2 Neem het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier los ( ) en verwijder
vervolgens het afdekkapje ( ).
Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en de
carrosserie, zoals aangegeven in de afbeel-
ding.

Type A
Type B 3
Plaats het sleepoog in de opening
en draai het zo ver mogelijk met de
hand vast.
Ty p e A
Ty p e B
4 Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
Ty p e A
Procedure bij slepen in een
noodgeval
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 626 Monday, October 7, 2019 3:26 PM

627
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Type B
5 Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
6Stap in de weg te slepen auto en
start de motor.
Schakel de Parking Support Brake-functie
uit (indien aanwezig): Blz. 427
Zet, als de motor niet start, het contact AAN.
Auto's met Stop & Start-systeem: Zet alvo-
rens te slepen het contact eenmaal UIT en
start vervolgens de motor.
7 Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Als de selectiehendel niet in een andere
stand kan worden gezet: Blz. 305, 310
■Tijdens het slepen
Als de motor niet draait, werken de rem- en
stuurbekrachtiging nie t. Hierdoor zullen het
remmen en sturen veel zwaarder gaan dan
normaal.
■Wielmoersleutel
Auto's met wielmoersleut el: De wielmoersleu-
tel bevindt zich in de gereedschapstas.
(  Blz. 644, 655)
pM_RAV4_OM_OM42C76E_(EE).book P age 627 Monday, October 7, 2019 3:26 PM

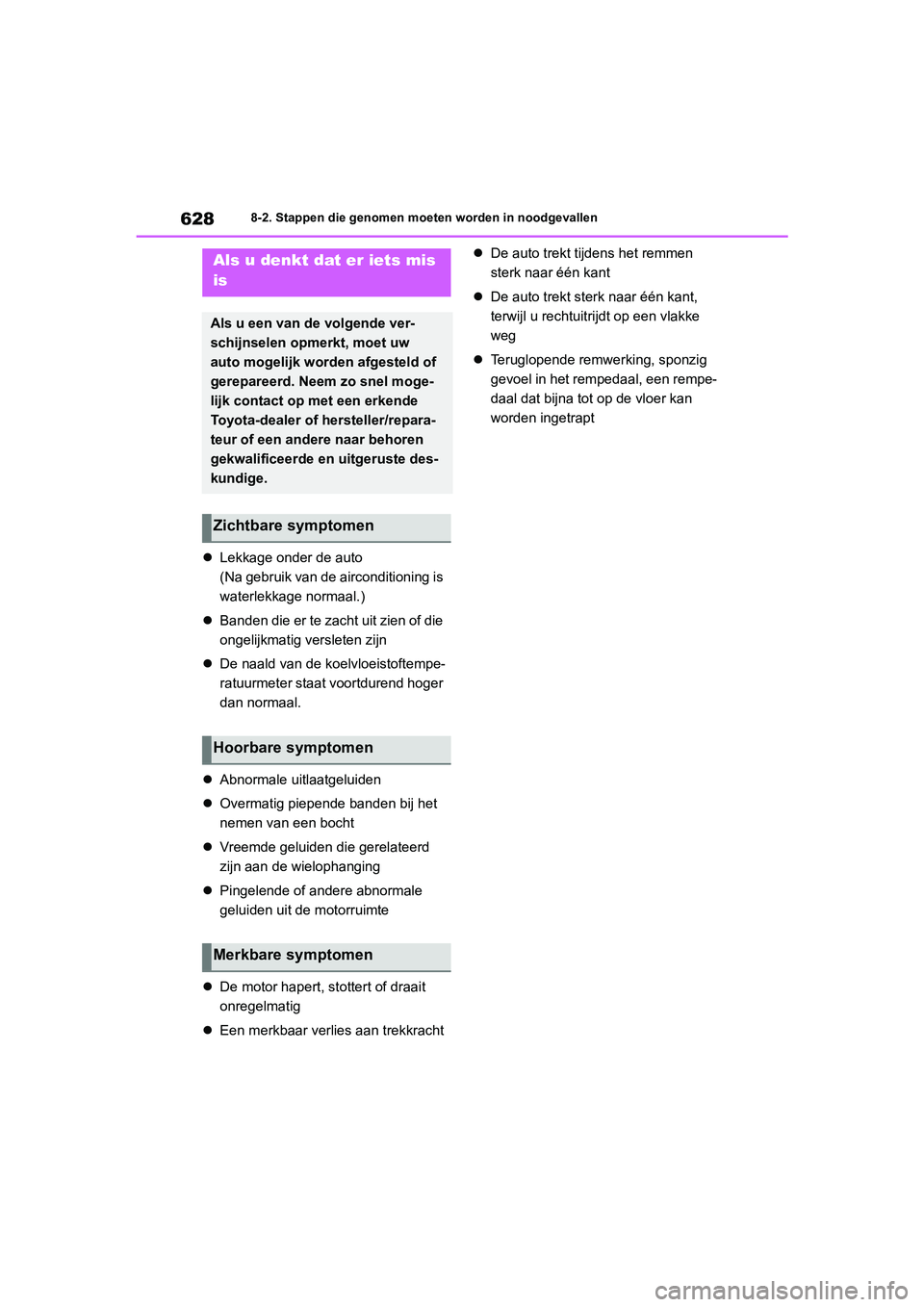

6288-2. Stappen die genomen moeten worden in noodgevallen
Lekkage onder de auto
(Na gebruik van de airconditioning is
waterlekkage normaal.)
 Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
 De naald van de koelvloeistoftempe-
ratuurmeter staat voortdurend hoger
dan normaal.
 Abnormale uitlaatgeluiden
 Overmatig piepende banden bij het
nemen van een bocht
 Vreemde geluiden die gerelateerd
zijn aan de wielophanging
 Pingelende of andere abnormale
geluiden uit de motorruimte
 De motor hapert, stottert of draait
onregelmatig
 Een merkbaar verlies aan trekkracht 
De auto trekt tijdens het remmen
sterk naar één kant
 De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
 Teruglopende remwerking, sponzig
gevoel in het rempedaal, een rempe-
daal dat bijna tot op de vloer kan
worden ingetrapt
Als u denkt dat er iets mis
is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of
gerepareerd. Neem zo snel moge-
lijk contact op met een erkende
Toyota-dealer of h ersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
pM_RAV4_OM_OM42C76E_(EE).book P age 628 Monday, October 7, 2019 3:26 PM

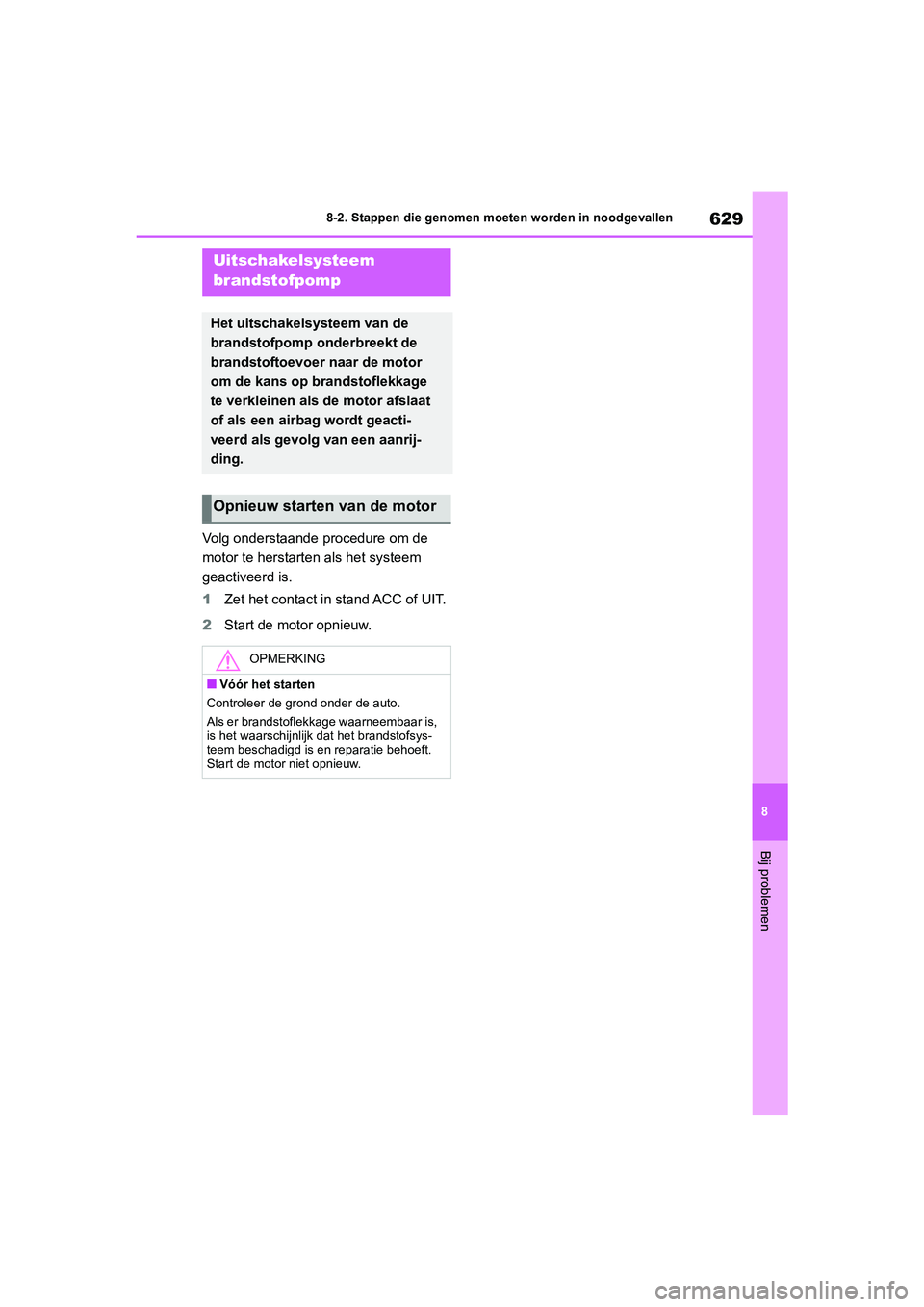

629
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Volg onderstaande procedure om de
motor te herstarte
n als het systeem
geactiveerd is.
1 Zet het contact in stand ACC of UIT.
2 Start de motor opnieuw.
Uitschakelsysteem
brandstofpomp
Het uitschakelsysteem van de
brandstofpomp onderbreekt de
brandstoftoevoer naar de motor
om de kans op brandstoflekkage
te verkleinen als de motor afslaat
of als een airbag wordt geacti-
veerd als gevolg van een aanrij-
ding.
Opnieuw starten van de motor
OPMERKING
■Vóór het starten
Controleer de grond onder de auto.
Als er brandstoflekkage waarneembaar is,
is het waarschijnlijk dat het brandstofsys-
teem beschadigd is en reparatie behoeft.
Start de motor niet opnieuw.
pM_RAV4_OM_OM42C76E_(EE).book P age 629 Monday, October 7, 2019 3:26 PM

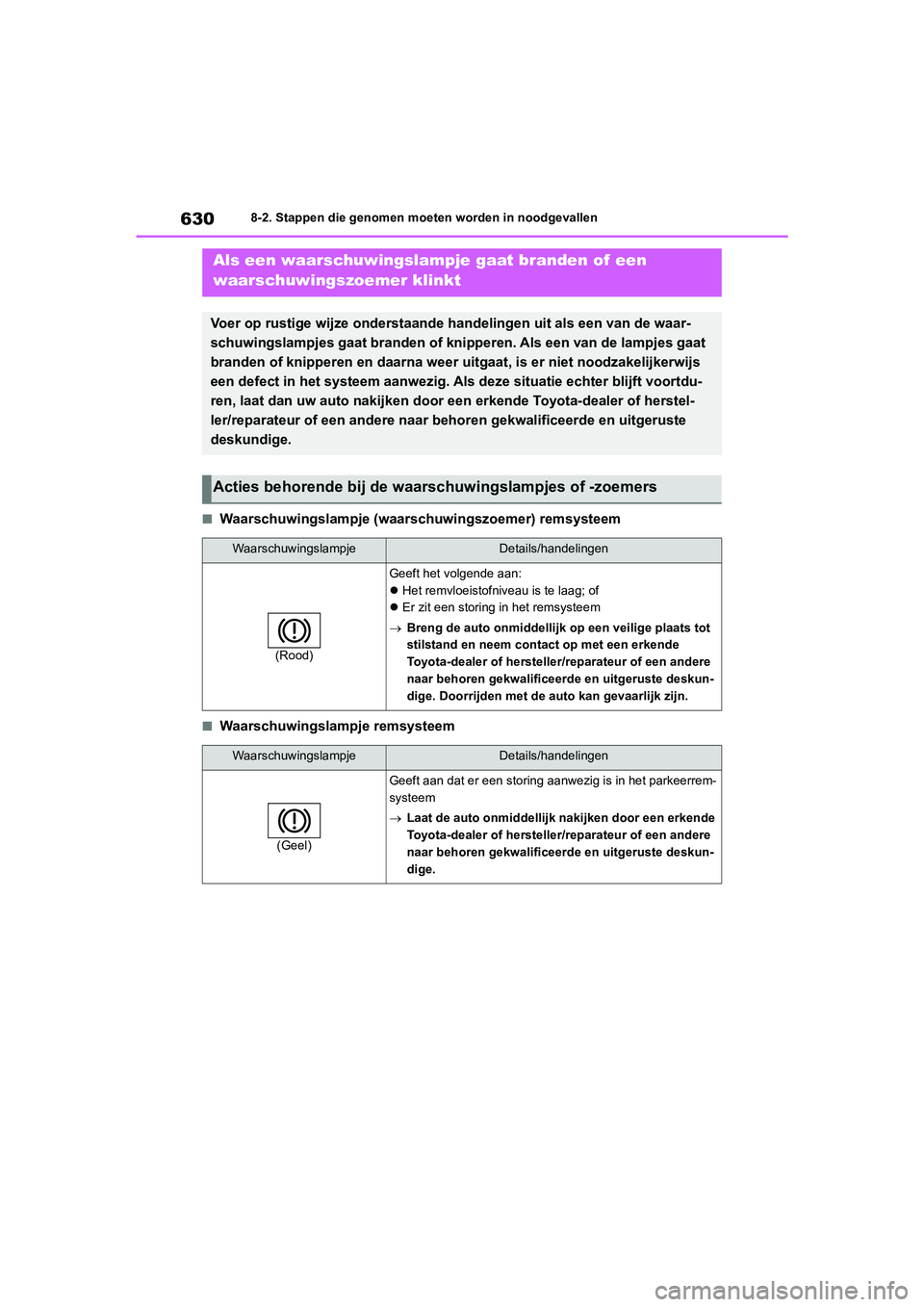

6308-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje remsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waar-
schuwingslampjes gaat branden of knipperen. Als een van de lamp jes gaat
branden of knipperen en daarna weer uitgaat, is er niet noodzak elijkerwijs
een defect in het systeem aanwezi g. Als deze situatie echter blijft voortdu-
ren, laat dan uw auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
WaarschuwingslampjeDetails/handelingen
(Rood)
Geeft het volgende aan:
 Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem
 Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
WaarschuwingslampjeDetails/handelingen
(Geel)
Geeft aan dat er een storing aanwezig is in het parkeerrem-
systeem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4_OM_OM42C76E_(EE).book P age 630 Monday, October 7, 2019 3:26 PM

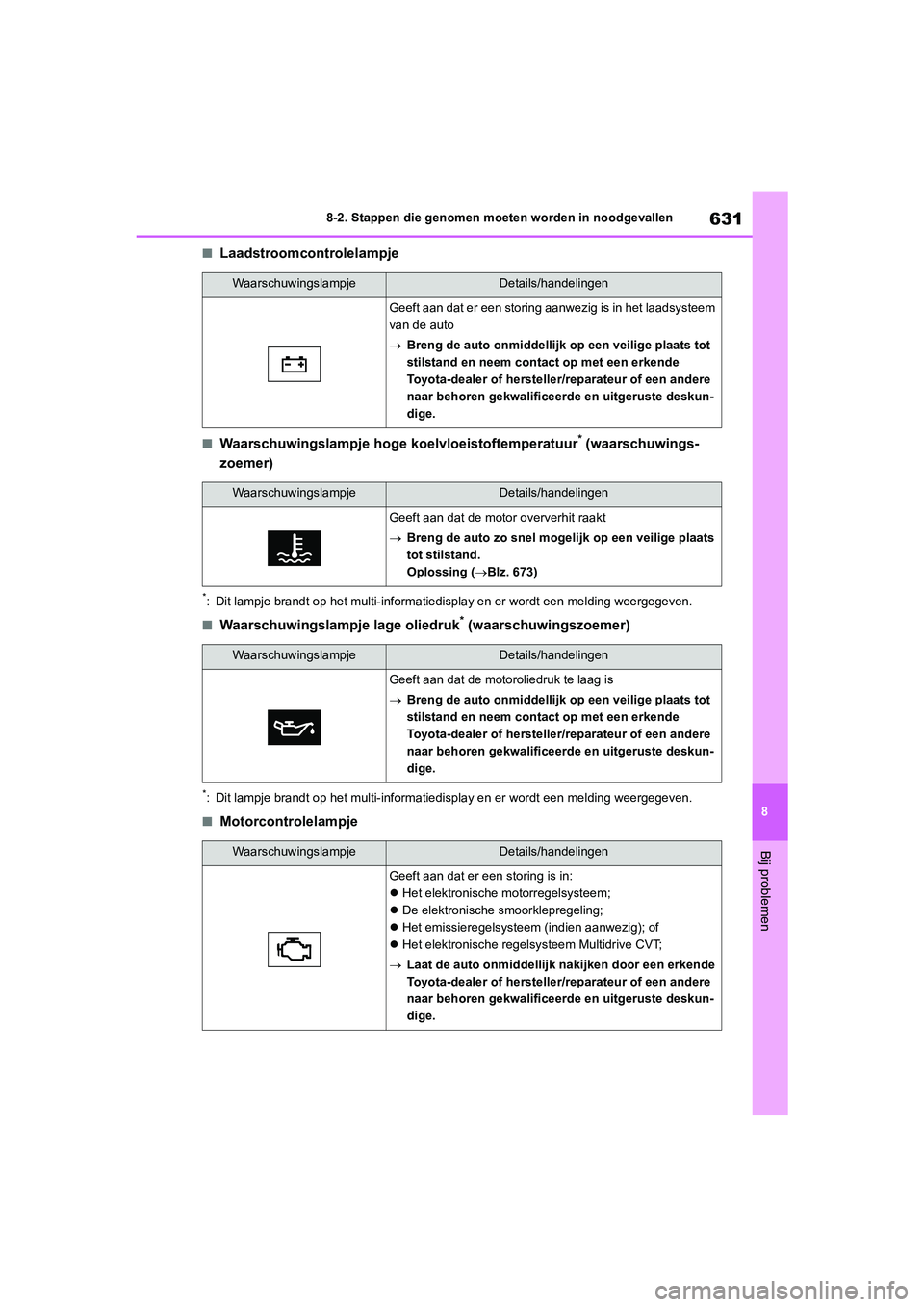

631
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Laadstroomcontrolelampje
■Waarschuwingslampje hoge
koelvloeistoftemperatuur* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weergegeven.
■Waarschuwingslampje lage oliedruk* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
■Motorcontrolelampje
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem
van de auto
Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motor oververhit raakt
Breng de auto zo snel mogelijk op een veilige plaats
tot stilstand.
Oplossing ( Blz. 673)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motoroliedruk te laag is
 Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het elektronische motorregelsysteem;
 De elektronische smoorklepregeling;
 Het emissieregelsysteem (indien aanwezig); of
 Het elektronische regelsysteem Multidrive CVT;
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4_OM_OM42C76E_(EE).book P age 631 Monday, October 7, 2019 3:26 PM
