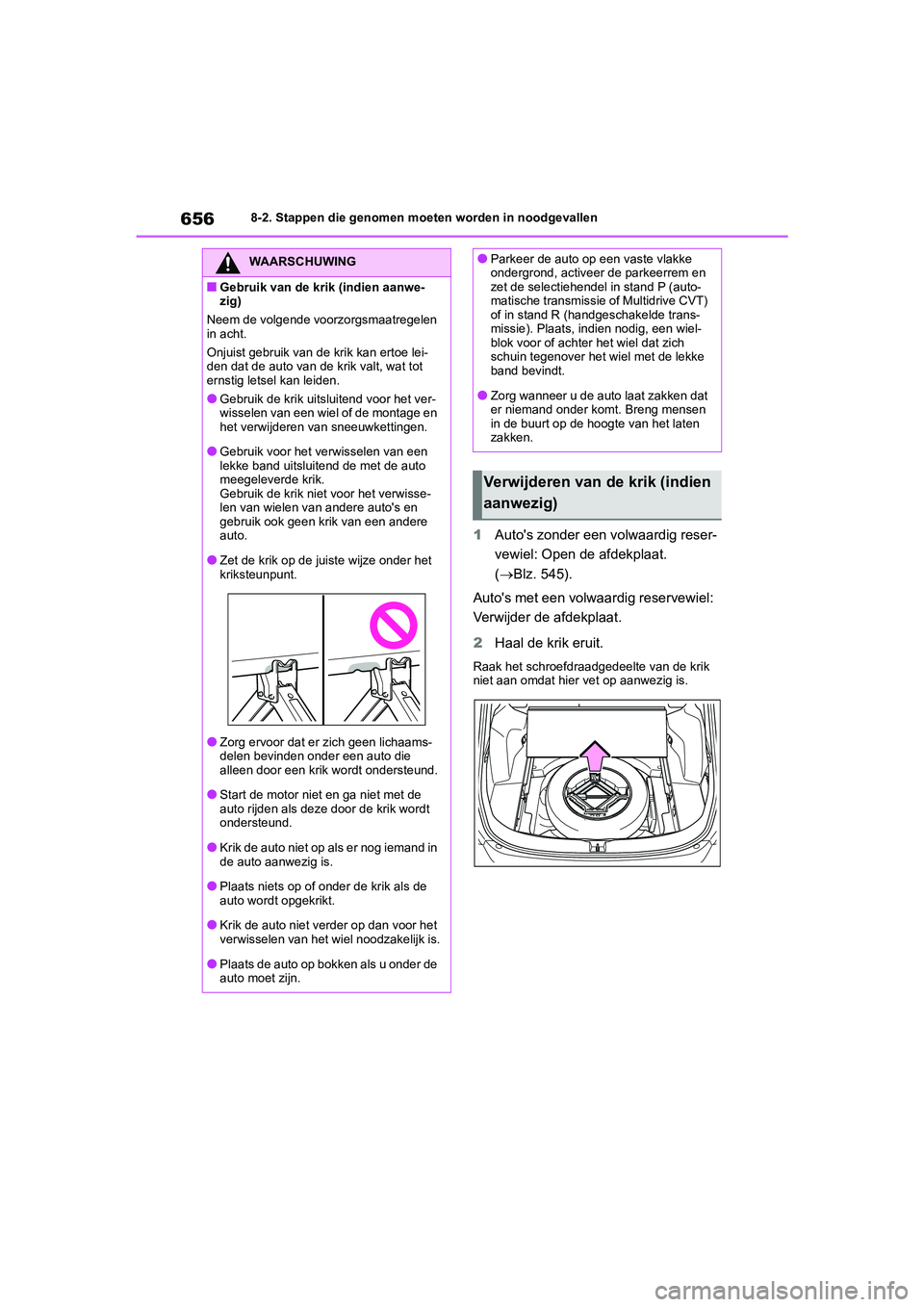

6568-2. Stappen die genomen moeten worden in noodgevallen
1Auto's zonder een volwaardig reser-
vewiel: Open de afdekplaat.
(Blz. 545).
Auto's met een volwaardig reservewiel:
Verwijder de afdekplaat.
2 Haal de krik eruit.
Raak het schroefdraadgedeelte van de krik
niet aan omdat hier vet op aanwezig is.
WAARSCHUWING
■Gebruik van de krik (indien aanwe-
zig)
Neem de volgende voorzorgsmaatregelen
in acht.
Onjuist gebruik van de krik kan ertoe lei-
den dat de auto van de krik valt, wat tot
ernstig letsel kan leiden.
●Gebruik de krik uitsl uitend voor het ver-
wisselen van een wiel of de montage en
het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een
lekke band uitsluitend de met de auto
meegeleverde krik.
Gebruik de krik niet voor het verwisse-
len van wielen van andere auto's en
gebruik ook geen krik van een andere
auto.
●Zet de krik op de juiste wijze onder het
kriksteunpunt.
●Zorg ervoor dat er zich geen lichaams-
delen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start de motor niet en ga niet met de
auto rijden als deze door de krik wordt
ondersteund.
●Krik de auto niet op als er nog iemand in
de auto aanwezig is.
●Plaats niets op of onder de krik als de
auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het
verwisselen van het wiel noodzakelijk is.
●Plaats de auto op bokken als u onder de
auto moet zijn.
●Parkeer de auto op een vaste vlakke
ondergrond, activeer de parkeerrem en
zet de selectiehendel in stand P (auto-
matische transmissie of Multidrive CVT)
of in stand R (handgeschakelde trans-
missie). Plaats, indien nodig, een wiel-
blok voor of achter het wiel dat zich
schuin tegenover het wiel met de lekke
band bevindt.
●Zorg wanneer u de auto laat zakken dat
er niemand onder komt. Breng mensen
in de buurt op de hoogte van het laten
zakken.
Verwijderen van de krik (indien
aanwezig)
pM_RAV4_OM_OM42C76E_(EE).book P age 656 Monday, October 7, 2019 3:26 PM

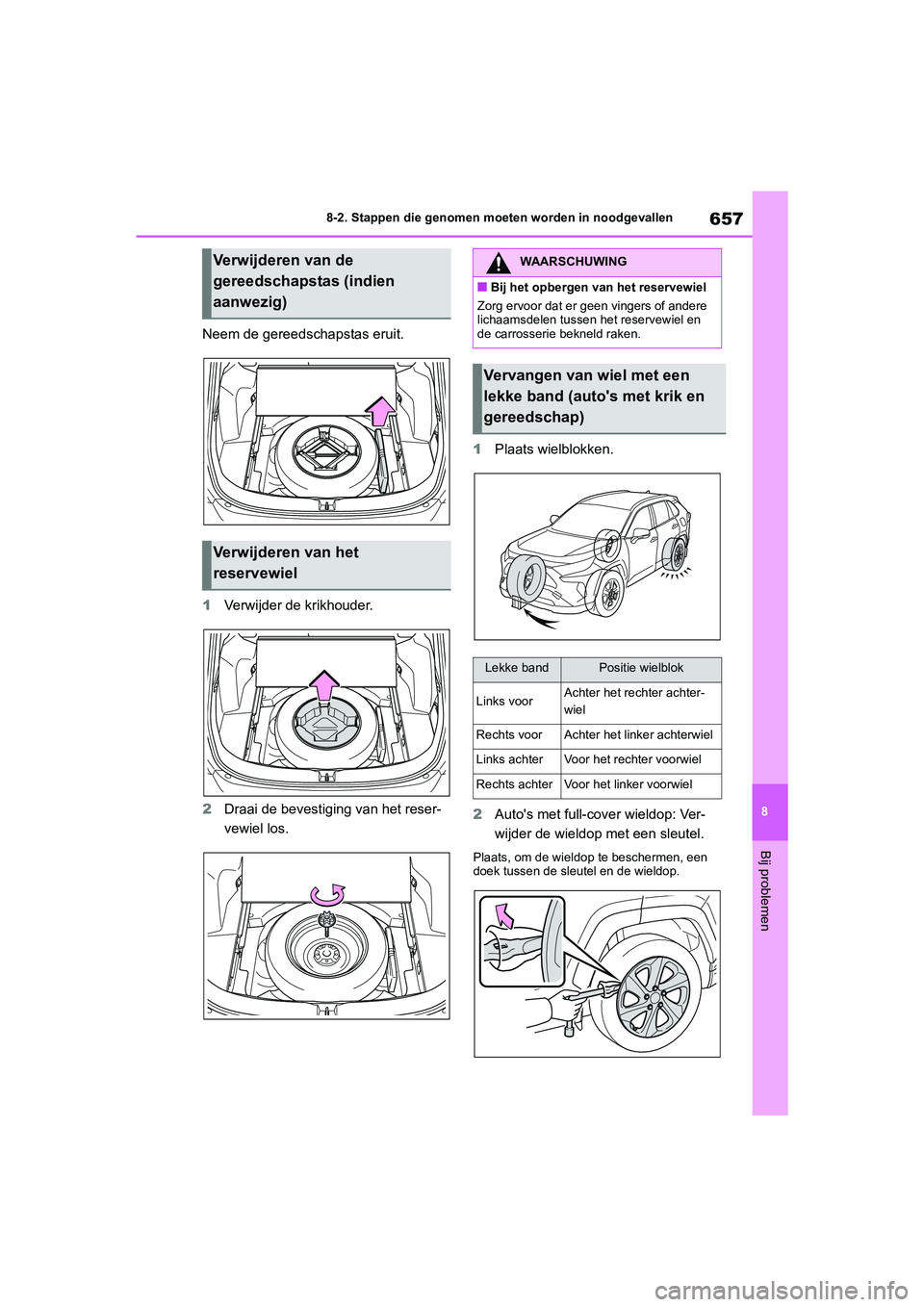

657
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Neem de gereedschapstas eruit.
1
Verwijder de krikhouder.
2 Draai de bevestiging van het reser-
vewiel los. 1
Plaats wielblokken.
2 Auto's met full-cover wieldop: Ver-
wijder de wieldop met een sleutel.
Plaats, om de wieldop te beschermen, een
doek tussen de sleutel en de wieldop.
Verwijderen van de
gereedschapstas (indien
aanwezig)
Verwijderen van het
reservewiel
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere
lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
Vervangen van wiel met een
lekke band (auto's met krik en
gereedschap)
Lekke bandPositie wielblok
Links voorAchter het rechter achter-
wiel
Rechts voorAchter het linker achterwiel
Links achterVoor het rechter voorwiel
Rechts achterVoor het linker voorwiel
pM_RAV4_OM_OM42C76E_(EE).book P age 657 Monday, October 7, 2019 3:26 PM

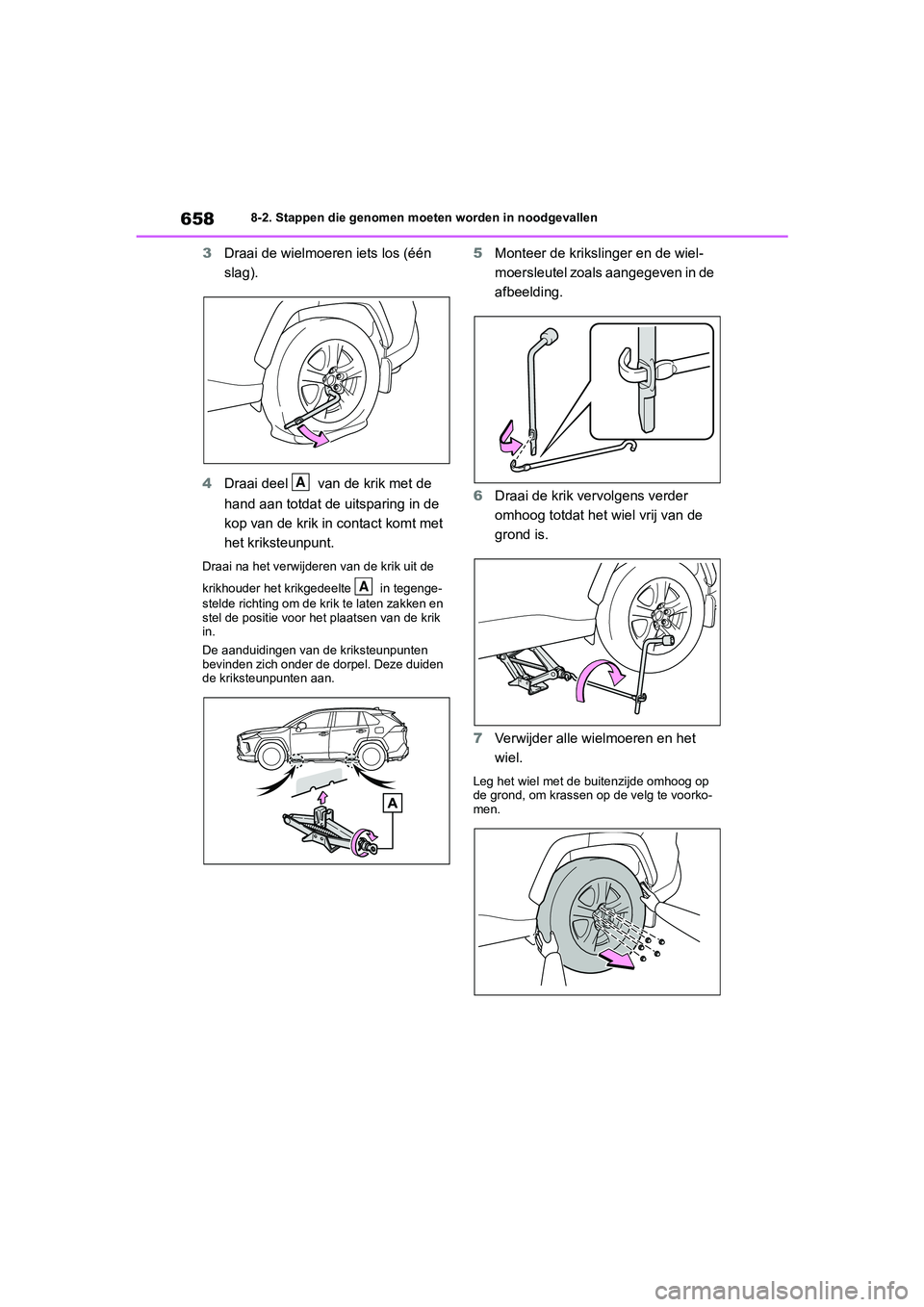

6588-2. Stappen die genomen moeten worden in noodgevallen
3Draai de wielmoeren iets los (één
slag).
4 Draai deel van de krik met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Draai na het verwijderen van de krik uit de
krikhouder het krikgedeelte in tegenge-
stelde richting om de krik te laten zakken en
stel de positie voor het plaatsen van de krik
in.
De aanduidingen van de kriksteunpunten
bevinden zich onder de dorpel. Deze duiden
de kriksteunpunten aan.
5 Monteer de krikslinger en de wiel-
moersleutel zoals aangegeven in de
afbeelding.
6 Draai de krik vervolgens verder
omhoog totdat het w iel vrij van de
grond is.
7 Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde omhoog op
de grond, om krassen op de velg te voorko-
men.
A
A
pM_RAV4_OM_OM42C76E_(EE).book P age 658 Monday, October 7, 2019 3:26 PM

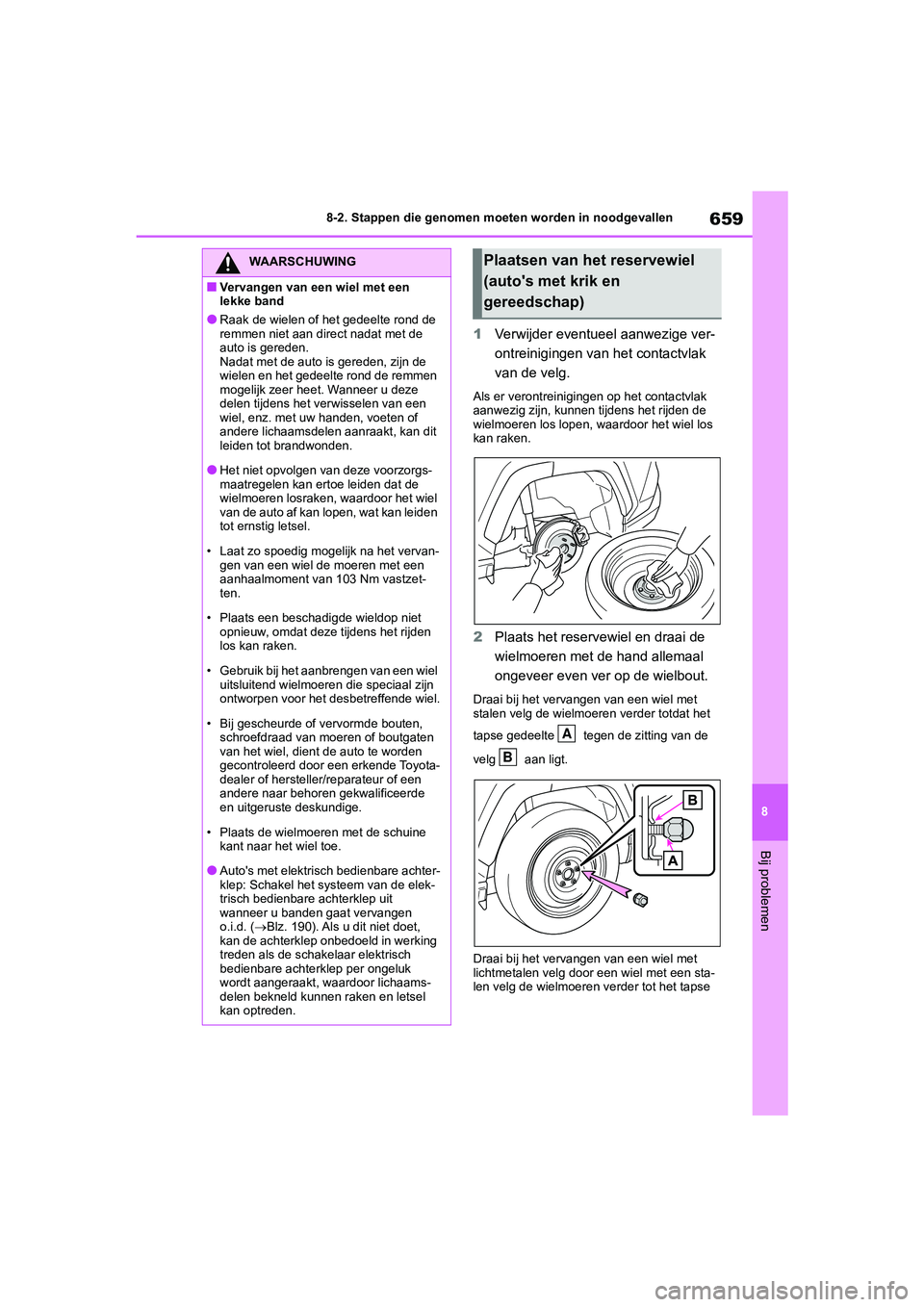

659
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Verwijder eventueel aanwezige ver-
ontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het contactvlak
aanwezig zijn, kunnen tijdens het rijden de
wielmoeren los lopen, waardoor het wiel los
kan raken.
2Plaats het reservewiel en draai de
wielmoeren met de hand allemaal
ongeveer even ver op de wielbout.
Draai bij het vervangen van een wiel met
stalen velg de wielmoeren verder totdat het
tapse gedeelte tegen de zitting van de
velg aan ligt.
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een sta-
len velg de wielmoeren verder tot het tapse
WAARSCHUWING
■Vervangen van een wiel met een
lekke band
●Raak de wielen of het gedeelte rond de
remmen niet aan direct nadat met de
auto is gereden.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen tijdens het verwisselen van een
wiel, enz. met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit
leiden tot brandwonden.
●Het niet opvolgen van deze voorzorgs-
maatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel
van de auto af kan lopen, wat kan leiden
tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervan- gen van een wiel de moeren met een
aanhaalmoment van 103 Nm vastzet-
ten.
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijdens het rijden
los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten
van het wiel, dient de auto te worden
gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
●Auto's met elektrisch bedienbare achter-
klep: Schakel het systeem van de elek-
trisch bedienbare achterklep uit
wanneer u banden gaat vervangen
o.i.d. ( Blz. 190). Als u dit niet doet,
kan de achterklep onbedoeld in werking
treden als de schakelaar elektrisch
bedienbare achterklep per ongeluk
wordt aangeraakt, waardoor lichaams-
delen bekneld kunnen raken en letsel
kan optreden.
Plaatsen van het reservewiel
(auto's met krik en
gereedschap)
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 659 Monday, October 7, 2019 3:26 PM

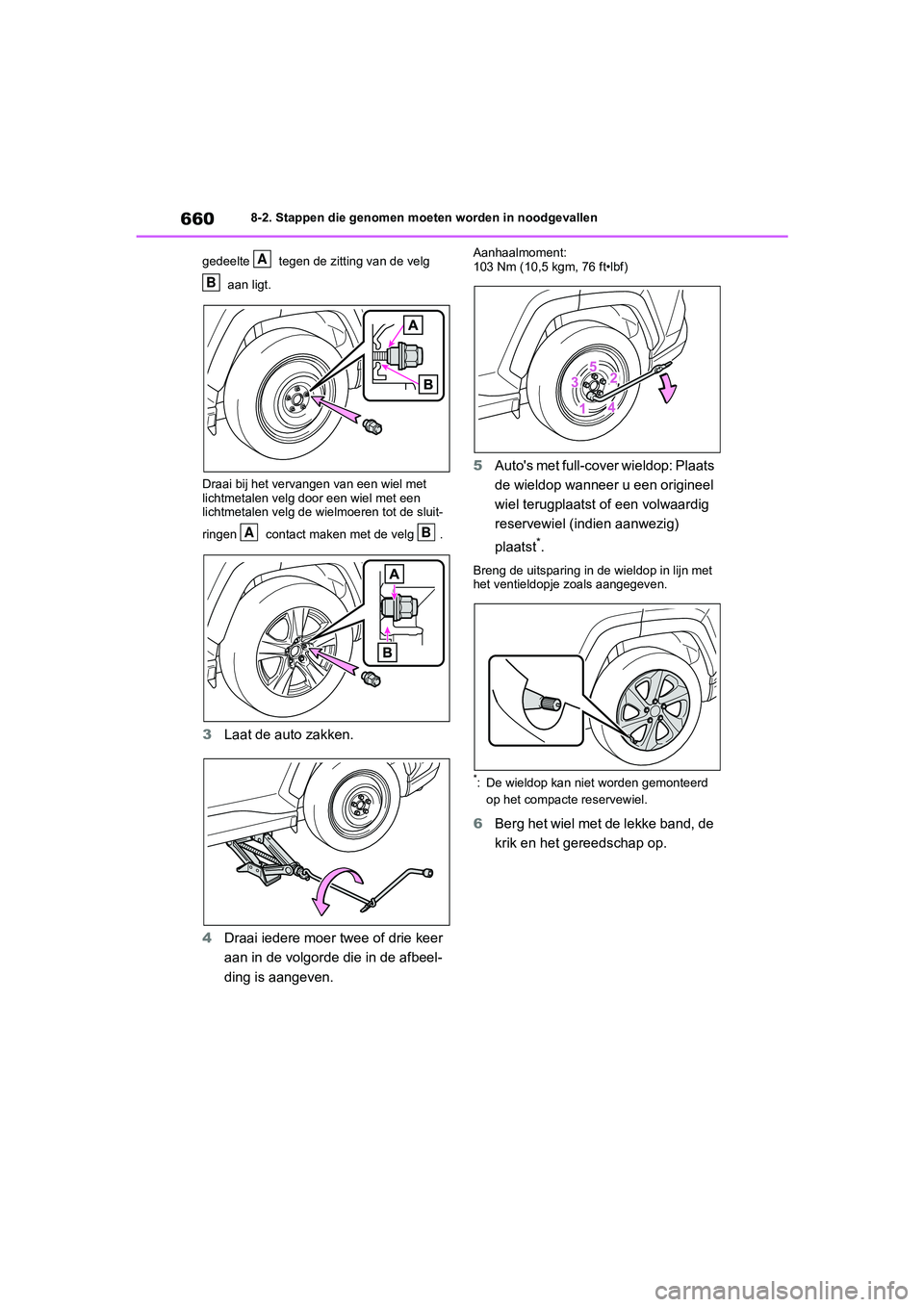

6608-2. Stappen die genomen moeten worden in noodgevallen
gedeelte tegen de zitting van de velg aan ligt.
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een
lichtmetalen velg de wielmoeren tot de sluit-
ringen contact maken met de velg .
3 Laat de auto zakken.
4 Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
5Auto's met full-cover wieldop: Plaats
de wieldop wanneer u een origineel
wiel terugplaatst of een volwaardig
reservewiel (ind ien aanwezig)
plaatst
*.
Breng de uitsparing in de wieldop in lijn met
het ventieldopje zoals aangegeven.
*: De wieldop kan niet worden gemonteerd op het compacte reservewiel.
6 Berg het wiel met de lekke band, de
krik en het gereedschap op.
A
B
AB
pM_RAV4_OM_OM42C76E_(EE).book P age 660 Monday, October 7, 2019 3:26 PM

661
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Het compacte reservewiel (indien aan-
wezig)
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk
gebruik).
Gebruik het compacte
reservewiel alleen
tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het
compacte reservewiel. ( Blz. 690)
■Gebruik van het compacte reservewiel
(indien aanwezig)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Als het compacte reservewiel (indien
aanwezig) is gemonteerd
De auto ligt lager op de weg als het compacte
reservewiel is gemonteerd dan wanneer er
gereden wordt met de standaardbanden.
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw of
ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband
door het wiel dat van de achterzijde
afkomstig is.
3 Monteer sneeuwkettingen op de voorwie-
len.
■Opbergen van de krik (indien aanwezig)
Stel voor het opbergen van de krik de hoogte
van de krik af totdat deze overeenkomt met
de vorm van de krikhouder.
pM_RAV4_OM_OM42C76E_(EE).book P age 661 Monday, October 7, 2019 3:26 PM

6628-2. Stappen die genomen moeten worden in noodgevallen

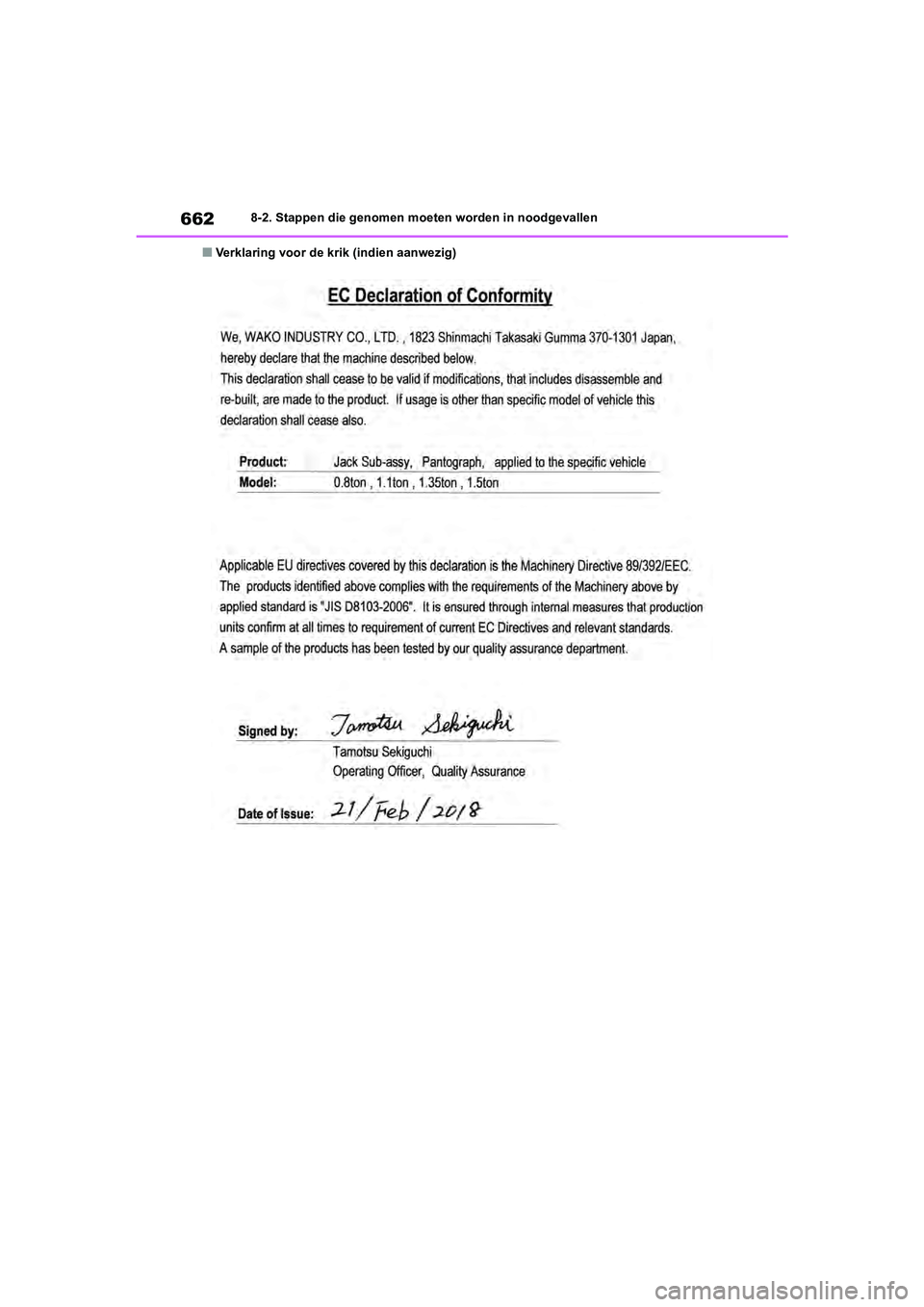

■Verklaring voor de krik (indien aanwezig)
pM_RAV4_OM_OM42C76E_(EE).book Page 662 Monday, October 7, 2019 3:26 PM

663
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
WAARSCHUWING
■Gebruik van het compacte reserve-
wiel (indien aanwezig)
●Houd er rekening mee dat het reserve-
wiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel moge-
lijk door een wiel met een standaard-
band.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
■Als het compacte reservewiel (indien
aanwezig) is gemonteerd
Het kan voorkomen dat de rijsnelheid niet
goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
• ABS en Brake Assist
• VSC/Trailer Sway Control (indien aan- wezig)
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control (indien aanwezig)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• EPS
• LDA (Lane Departure Alert met stuurre- geling) (indien aanwezig)
• LTA (Lane Tracing Assist) (indien aan- wezig)
• Bandenspanningswaarschuwingssys- teem (indien aanwezig)
• AHB (Automatic High Beam) (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Downhill Assist Control (indien aanwe- zig)
• Rear View Monitor-systeem (indien aan- wezig)
• Panoramic View Monitor (indien aanwe- zig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
Niet alleen kunnen de volgende systemen
niet optimaal worden gebruikt, maar ook
kan dit een negatief effect hebben op de
onderdelen van de aandrijflijn:
• Dynamic Torque Vectoring AWD-sys- teem (indien aanwezig)
• Dynamic Torque Control AWD-systeem (indien aanwezig)
■Snelheidsbeperking bij gebruik van
het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en ernstig
letsel.
■Na gebruik van gereedschap en krik
(indien aanwezig)
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
pM_RAV4_OM_OM42C76E_(EE).book P age 663 Monday, October 7, 2019 3:26 PM
