2020 TOYOTA RAV4 Instructieboekje (in Dutch)

6648-2. Stappen die genomen moeten worden in noodgevallen
Een van de onderstaande punten kan
het probleem veroorzaken:
Er is mogelijk onvoldoende brand-
stof aanwezig in de tank.
Vul de brandstoftank.
 De motor kan verzopen zijn.
Probeer nogmaals de motor te star-
ten en volg daarbij de juiste startpro-
cedures. ( Blz. 298, 300)
 Er kan een storing aanwezig zijn in
de startblokkering. ( Blz. 84)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De accu kan te ve r ontladen zijn.
(Blz. 669)
 De accuklemmen kunnen loszitten of
gecorrodeerd zijn.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is (indien aanwezig)
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden. Wees voorzichtig bij het
rijden over slechte wegen.
■Rijden met sneeuwkettingen en het
compacte reservewiel (indien aanwe-
zig)
Monteer geen sneeuwketting op het com-
pacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in negatieve
zin beïnvloeden.
■Bij het vervangen van banden (auto's
met bandenspanningswaarschu-
wingssysteem)
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
Als de motor niet wil
aanslaan
Als de motor niet wil aanslaan ter-
wijl wel de juiste startprocedures
zijn gevolgd ( Blz. 298, 300), kan
dat de volgende oorzaken hebben:
De motor slaat niet aan terwijl
de startmotor wel normaal
werkt
De startmotor dr aait langzaam
rond, de interieurverlichting en
de koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid
pM_RAV4_OM_OM42C76E_(EE).book P age 664 Monday, October 7, 2019 3:26 PM

665
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

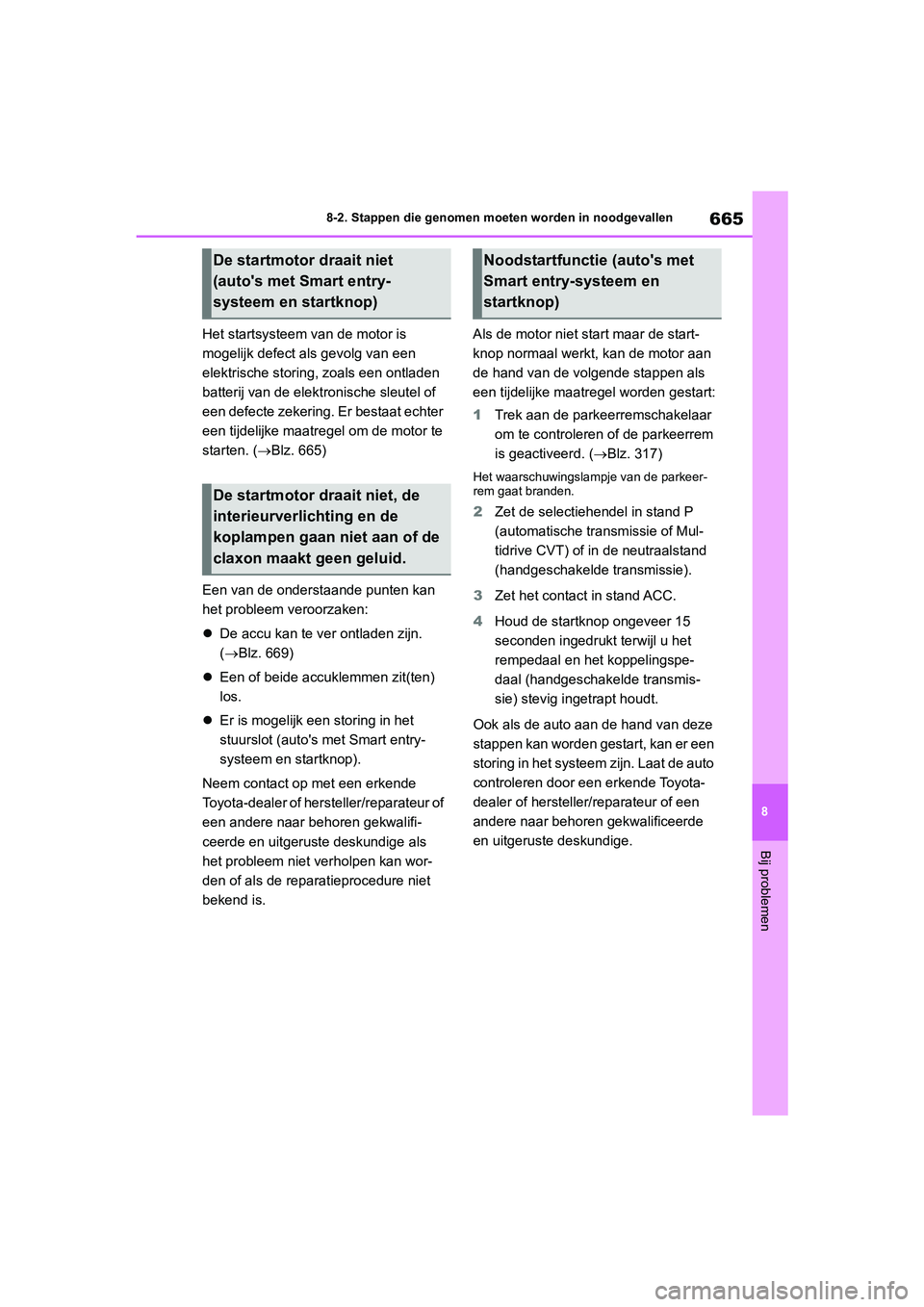

Het startsysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing
, zoals een ontladen
batterij van de elektronische sleutel of
een defecte zekering. Er bestaat echter
een tijdelijke maatregel om de motor te
starten. ( Blz. 665)
Een van de onderst aande punten kan
het probleem veroorzaken:
 De accu kan te ver ontladen zijn.
(Blz. 669)
 Een of beide accuklemmen zit(ten)
los.
 Er is mogelijk een storing in het
stuurslot (auto's met Smart entry-
systeem en startknop).
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het probleem niet verholpen kan wor-
den of als de repara tieprocedure niet
bekend is. Als de motor niet start maar de start-
knop normaal werkt, kan de motor aan
de hand van de volgende stappen als
een tijdelijke maatr
egel worden gestart:
1 Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( Blz. 317)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2 Zet de selectiehendel in stand P
(automatische tran smissie of Mul-
tidrive CVT) of in de neutraalstand
(handgeschakelde transmissie).
3 Zet het contact in stand ACC.
4 Houd de startknop ongeveer 15
seconden ingedrukt terwijl u het
rempedaal en het koppelingspe-
daal (handgeschakelde transmis-
sie) stevig ingetrapt houdt.
Ook als de auto aan de hand van deze
stappen kan worden gestart, kan er een
storing in het systeem zijn. Laat de auto
controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behore n gekwalificeerde
en uitgeruste deskundige.
De startmotor draait niet
(auto's met Smart entry-
systeem en startknop)
De startmotor draait niet, de
interieurverlichting en de
koplampen gaan niet aan of de
claxon maakt geen geluid.
Noodstartfunctie (auto's met
Smart entry-systeem en
startknop)
pM_RAV4_OM_OM42C76E_(EE).book P age 665 Monday, October 7, 2019 3:26 PM

6668-2. Stappen die genomen moeten worden in noodgevallen
■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem met
startknop niet is uitgeschakeld via de per-
soonlijke voorkeursinstellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor per-
soonlijke voorkeur sinstellingen:
 Blz. 698)
●Controleer of de energiebespaarmodus is
ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit. ( Blz. 192)

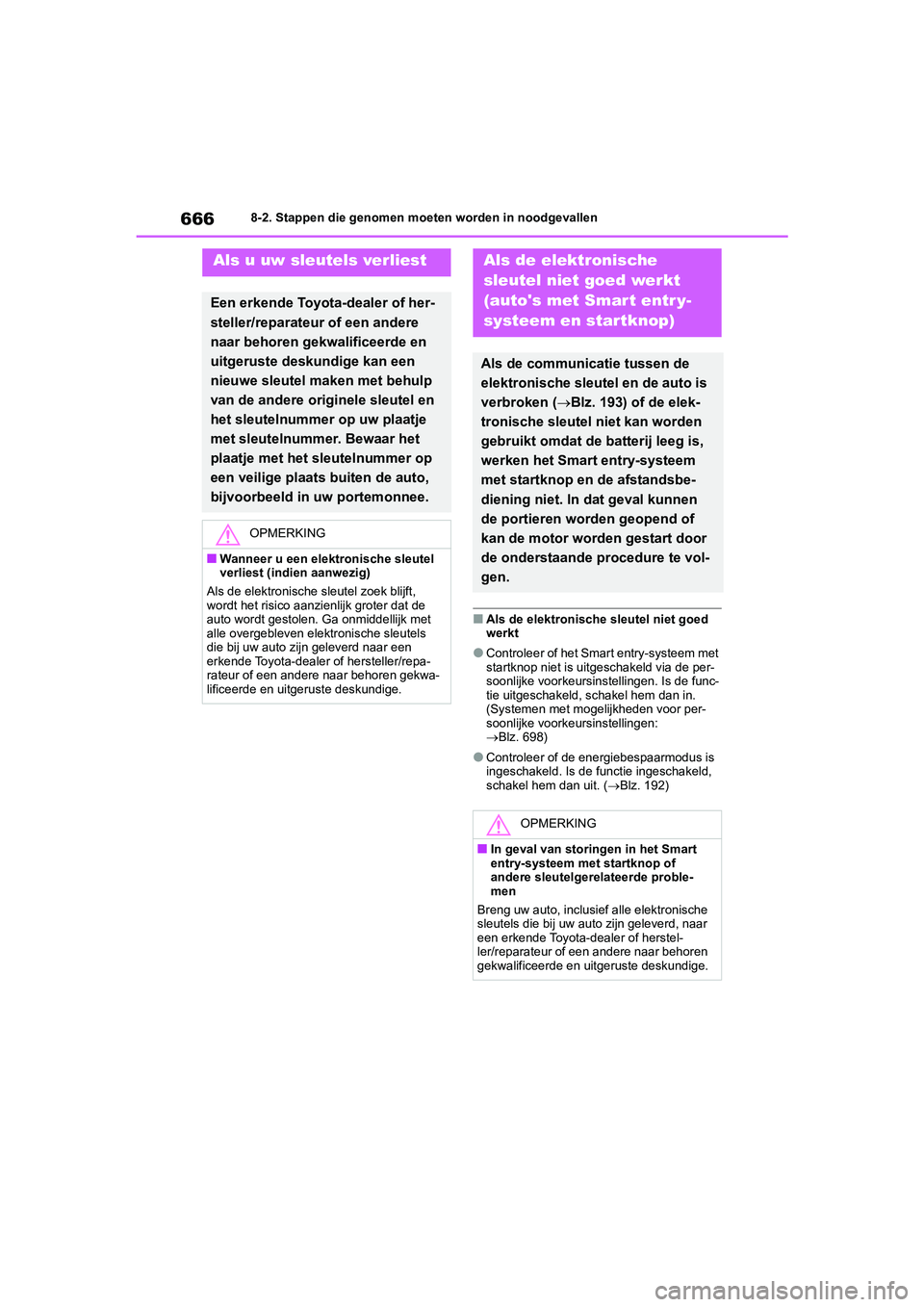

Als u uw sleutels verliest
Een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe sleutel maken met behulp
van de andere originele sleutel en
het sleutelnummer op uw plaatje
met sleutelnummer. Bewaar het
plaatje met het sl eutelnummer op
een veilige plaats buiten de auto,
bijvoorbeeld in uw portemonnee.
OPMERKING
■Wanneer u een elektronische sleutel
verliest (indien aanwezig)
Als de elektronische sleutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven elektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Als de elektronische
sleutel niet goed werkt
(auto's met Smart entr y-
systeem en startknop)
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( Blz. 193) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop en de afstandsbe-
diening niet. In dat geval kunnen
de portieren worden geopend of
kan de motor worden gestart door
de onderstaande procedure te vol-
gen.
OPMERKING
■In geval van storingen in het Smart
entry-systeem met startknop of
andere sleutelgerelateerde proble-
men
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 666 Monday, October 7, 2019 3:26 PM

667
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

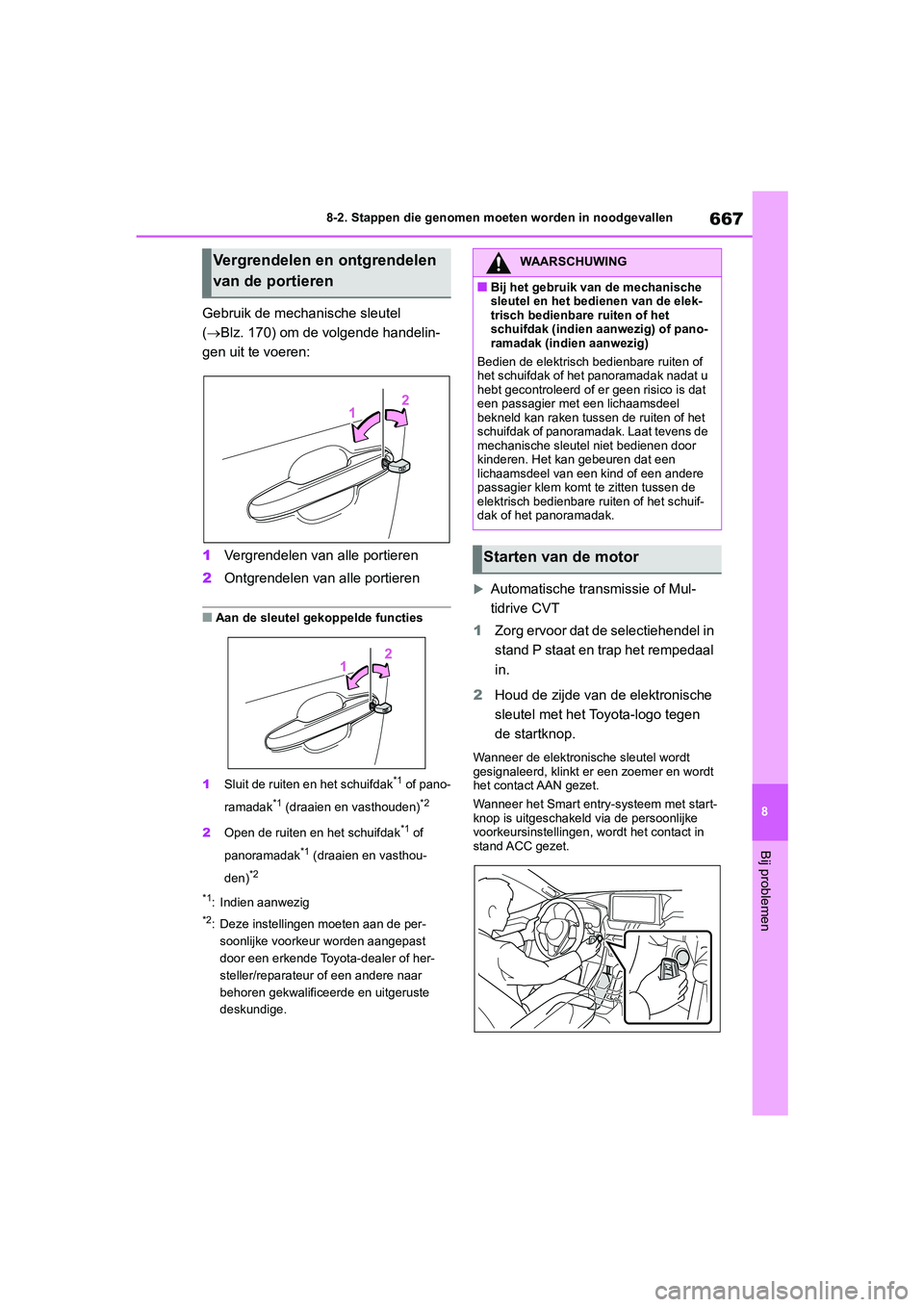

Gebruik de mechanische sleutel
(Blz. 170) om de volgende handelin-
gen uit te voeren:
1
Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Aan de sleutel gekoppelde functies
1 Sluit de ruiten en het schuifdak
*1 of pano-
ramadak
*1 (draaien en vasthouden)*2
2 Open de ruiten en het schuifdak*1 of
panoramadak
*1 (draaien en vasthou-
den)
*2
*1
: Indien aanwezig
*2: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. 
Automatische trans
missie of Mul-
tidrive CVT
1 Zorg ervoor dat de selectiehendel in
stand P staat en trap het rempedaal
in.
2 Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakeld via de persoonlijke
voorkeursinstellingen , wordt het contact in
stand ACC gezet.
Vergrendelen en ontgrendelen
van de portierenWAARSCHUWING
■Bij het gebruik van de mechanische
sleutel en het bedienen van de elek-
trisch bedienbare ruiten of het
schuifdak (indien aanwezig) of pano-
ramadak (indien aanwezig)
Bedien de elektrisch bedienbare ruiten of
het schuifdak of het panoramadak nadat u
hebt gecontroleerd of er geen risico is dat
een passagier met een lichaamsdeel
bekneld kan raken tussen de ruiten of het
schuifdak of panoramadak. Laat tevens de
mechanische sleutel niet bedienen door
kinderen. Het kan gebeuren dat een
lichaamsdeel van een kind of een andere
passagier klem komt te zitten tussen de
elektrisch bedienbare ruiten of het schuif-
dak of het panoramadak.
Starten van de motor
pM_RAV4_OM_OM42C76E_(EE).book P age 667 Monday, October 7, 2019 3:26 PM

6688-2. Stappen die genomen moeten worden in noodgevallen

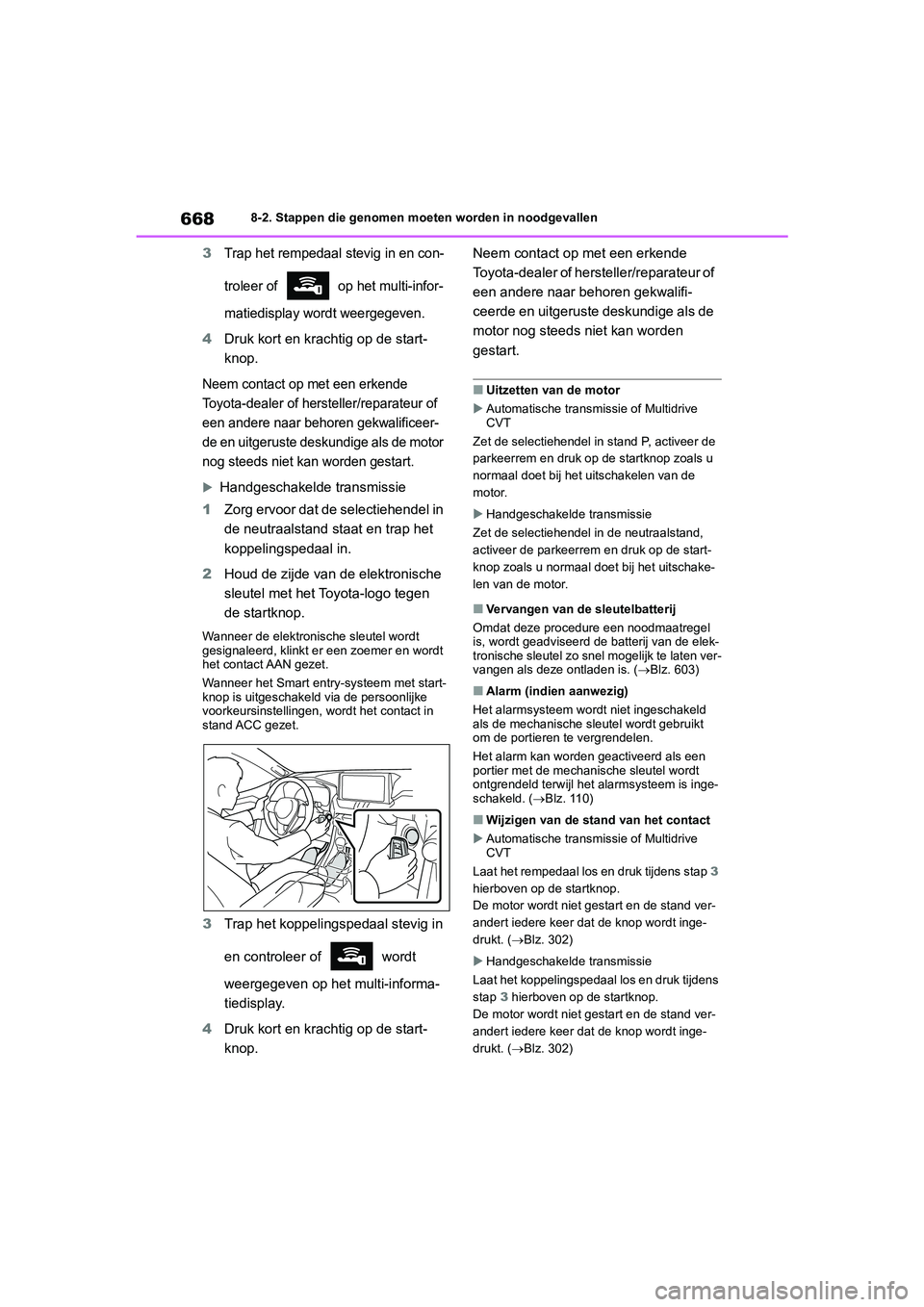

3Trap het rempedaal stevig in en con-
troleer of op het multi-infor-
matiedisplay wordt weergegeven.
4Druk kort en kracht ig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeer-
de en uitgeruste deskundige als de motor
nog steeds niet kan worden gestart.
Handgeschakelde transmissie
1 Zorg ervoor dat de selectiehendel in
de neutraalstand st aat en trap het
koppelingspedaal in.
2 Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakeld via de persoonlijke
voorkeursinstellingen , wordt het contact in
stand ACC gezet.
3 Trap het koppelingspedaal stevig in
en controleer of wordt
weergegeven op het multi-informa-
tiedisplay.
4 Druk kort en kracht ig op de start-
knop. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
motor nog steeds niet kan worden
gestart.
■Uitzetten van de motor
 Automatische transmissie of Multidrive
CVT
Zet de selectiehendel in stand P, activeer de
parkeerrem en druk op de startknop zoals u
normaal doet bij het uitschakelen van de
motor.
 Handgeschakelde transmissie
Zet de selectiehendel in de neutraalstand,
activeer de parkeerrem en druk op de start-
knop zoals u normaal doet bij het uitschake-
len van de motor.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( Blz. 603)
■Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( Blz. 110)
■Wijzigen van de stand van het contact
 Automatische transmissie of Multidrive
CVT
Laat het rempedaal los en druk tijdens stap 3
hierboven op de startknop.
De motor wordt niet gestart en de stand ver-
andert iedere keer dat de knop wordt inge-
drukt. ( Blz. 302)
 Handgeschakelde transmissie
Laat het koppelingspedaal los en druk tijdens
stap 3 hierboven op de startknop.
De motor wordt niet gestart en de stand ver-
andert iedere keer dat de knop wordt inge-
drukt. ( Blz. 302)
pM_RAV4_OM_OM42C76E_(EE).book P age 668 Monday, October 7, 2019 3:26 PM

669
8
8-2. Stappen die genomen moeten worden in noodgevallen

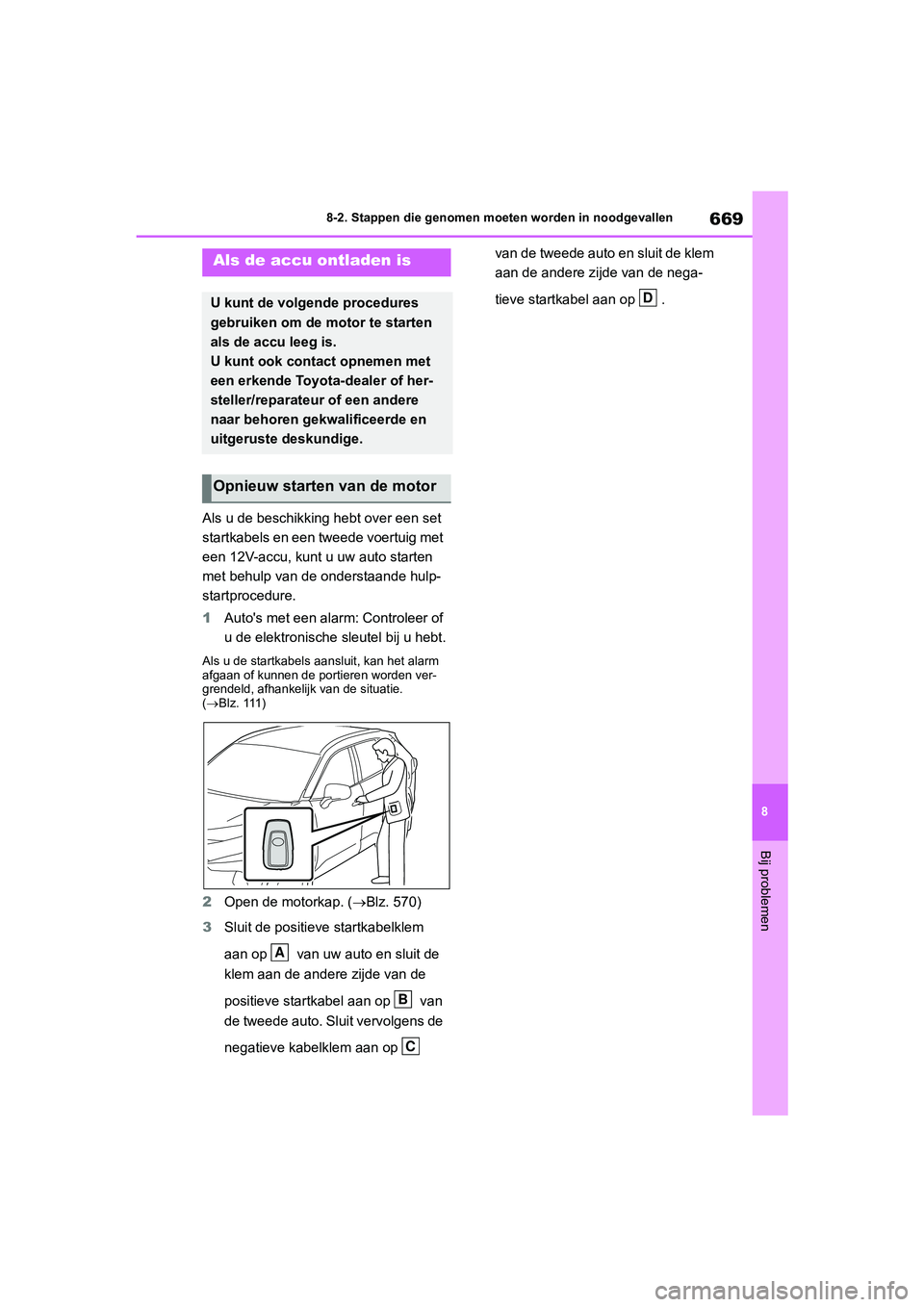

Bij problemen
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten
met behulp van de onderstaande hulp-
startprocedure.
1
Auto's met een alarm: Controleer of
u de elektronische sleutel bij u hebt.
Als u de startkabels aansluit, kan het alarm
afgaan of kunnen de portieren worden ver-
grendeld, afhankelijk van de situatie.
( B l z . 111 )
2 Open de motorkap. ( Blz. 570)
3 Sluit de positieve startkabelklem
aan op van uw auto en sluit de
klem aan de andere zijde van de
positieve startkabel aan op van
de tweede auto. Sluit vervolgens de
negatieve kabelklem aan op van de tweede auto en sluit de klem
aan de andere z
ijde van de nega-
tieve startkabel aan op .
Als de accu ontladen is
U kunt de volgende procedures
gebruiken om de motor te starten
als de accu leeg is.
U kunt ook contact opnemen met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Opnieuw starten van de motor
A
B
C
D
pM_RAV4_OM_OM42C76E_(EE).book P age 669 Monday, October 7, 2019 3:26 PM

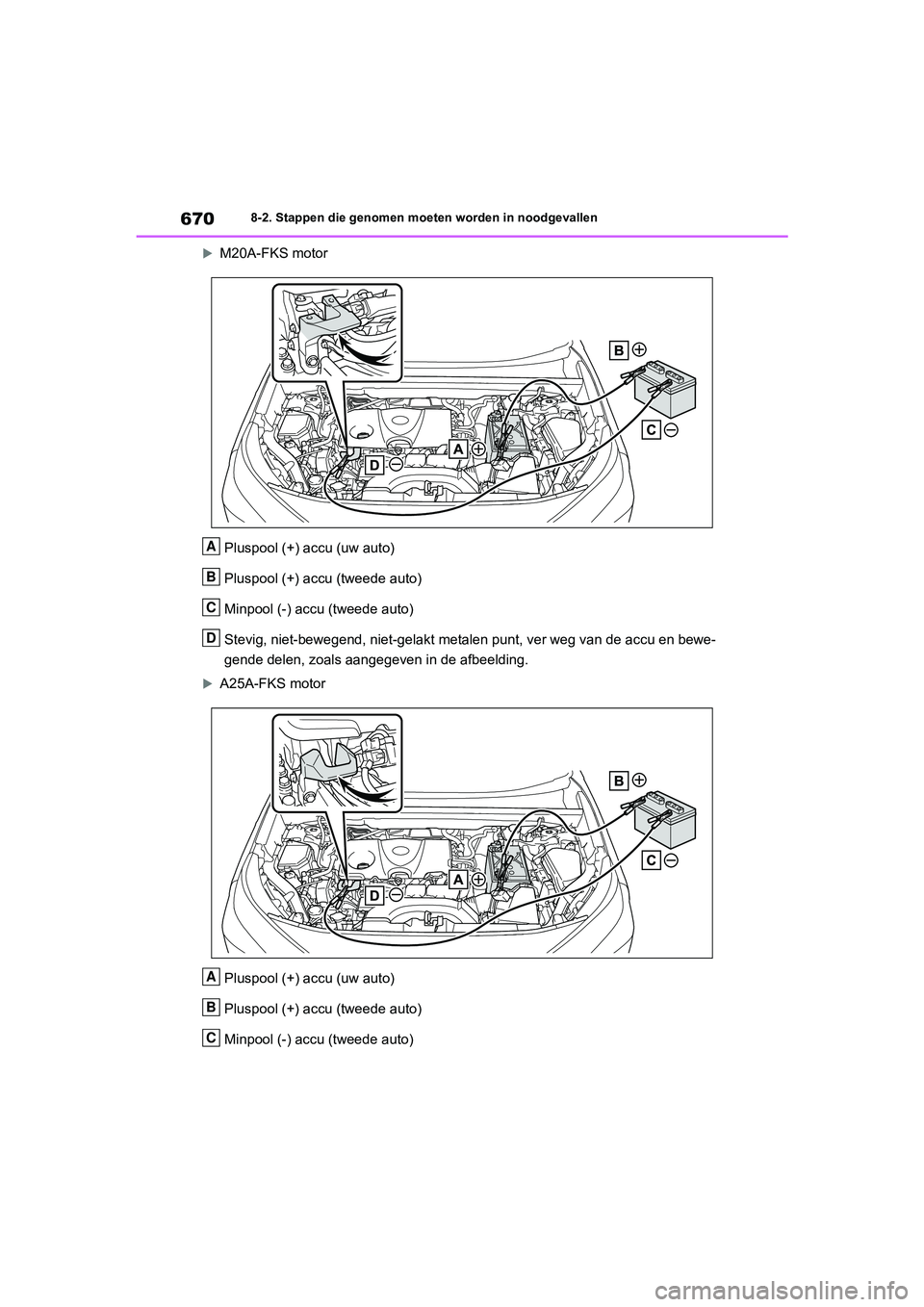

6708-2. Stappen die genomen moeten worden in noodgevallen

M20A-FKS motor
Pluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gel akt metalen punt, ver weg van de accu en bewe-
gende delen, zoals aangege ven in de afbeelding.
A25A-FKS motor
Pluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
A
B
C
D
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 670 Monday, October 7, 2019 3:26 PM

671
8

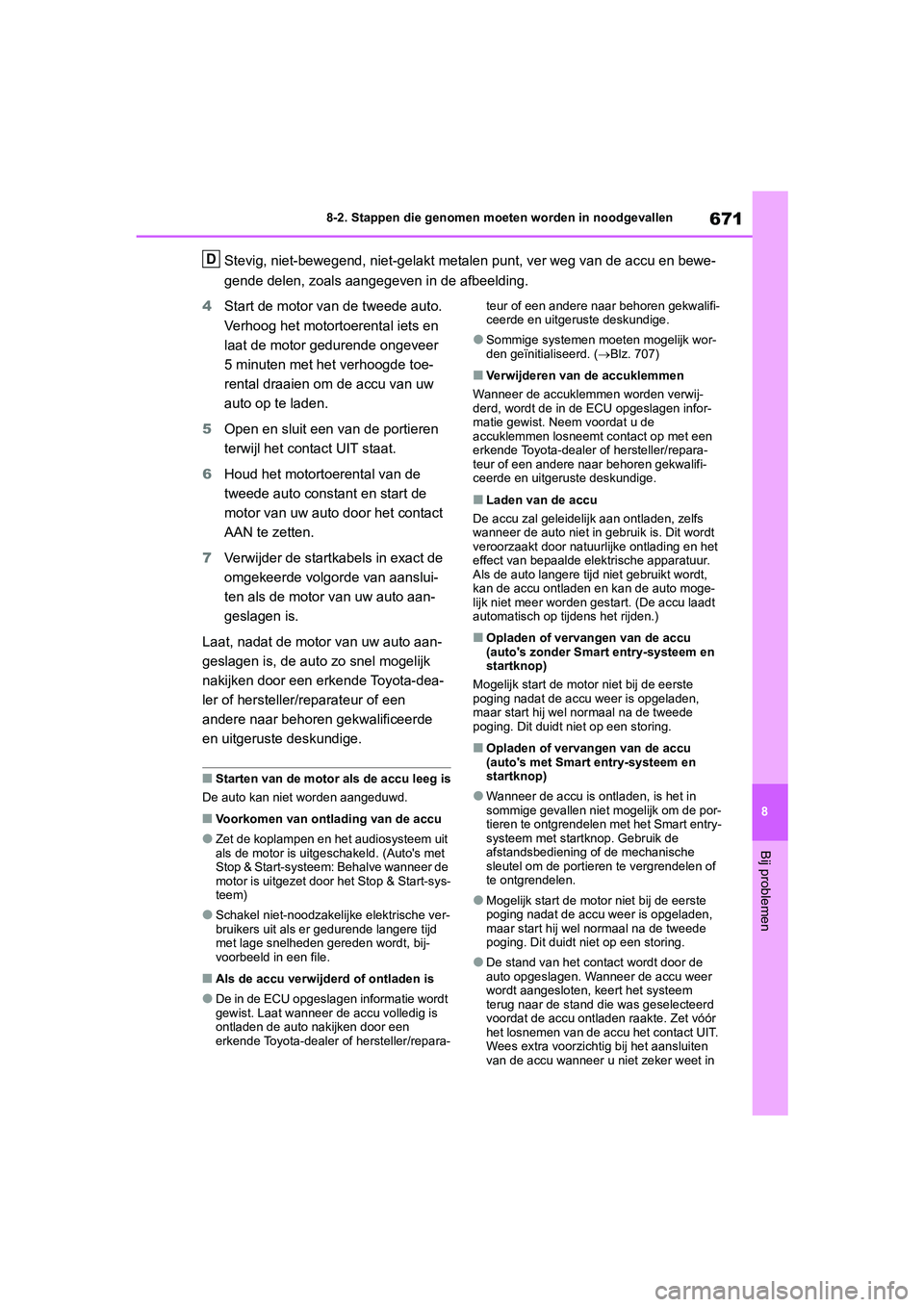

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Stevig, niet-bewegend, niet-gel
akt metalen punt, ver weg van de accu en bewe-
gende delen, zoals aangege ven in de afbeelding.
4 Start de motor van de tweede auto.
Verhoog het motort oerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde toe-
rental draaien om de accu van uw
auto op te laden.
5 Open en sluit een v an de portieren
terwijl het contact UIT staat.
6 Houd het motort oerental van de
tweede auto constant en start de
motor van uw auto door het contact
AAN te zetten.
7 Verwijder de startkabels in exact de
omgekeerde volgor de van aanslui-
ten als de motor van uw auto aan-
geslagen is.
Laat, nadat de motor van uw auto aan-
geslagen is, de aut o zo snel mogelijk
nakijken door een e rkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Starten van de motor als de accu leeg is
De auto kan niet worden aangeduwd.
■Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit
als de motor is uitgeschakeld. (Auto's met
Stop & Start-systeem: Behalve wanneer de
motor is uitgezet door het Stop & Start-sys-
teem)
●Schakel niet-noodzakelijke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de accu verwijderd of ontladen is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de accu volledig is
ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repara- teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. (
Blz. 707)
■Verwijderen van de accuklemmen
Wanneer de accuklemmen worden verwij-
derd, wordt de in de ECU opgeslagen infor-
matie gewist. Neem voordat u de
accuklemmen losneemt contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Laden van de accu
De accu zal geleidelij k aan ontladen, zelfs
wanneer de auto niet in gebruik is. Dit wordt
veroorzaakt door natuurlijke ontlading en het
effect van bepaalde elektrische apparatuur.
Als de auto langere tijd niet gebruikt wordt,
kan de accu ontladen en kan de auto moge-
lijk niet meer worden gestart. (De accu laadt
automatisch op tijdens het rijden.)
■Opladen of vervangen van de accu
(auto's zonder Smart entry-systeem en
startknop)
Mogelijk start de motor niet bij de eerste
poging nadat de accu weer is opgeladen,
maar start hij wel normaal na de tweede
poging. Dit duidt niet op een storing.
■Opladen of vervangen van de accu
(auto's met Smart entry-systeem en
startknop)
●Wanneer de accu is ontladen, is het in
sommige gevallen niet mogelijk om de por-
tieren te ontgrendelen met het Smart entry-
systeem met startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
te ontgrendelen.
●Mogelijk start de motor niet bij de eerste
poging nadat de accu weer is opgeladen,
maar start hij wel normaal na de tweede
poging. Dit duidt niet op een storing.
●De stand van het contact wordt door de
auto opgeslagen. Wanneer de accu weer
wordt aangesloten, keert het systeem
terug naar de stand die was geselecteerd
voordat de accu ontladen raakte. Zet vóór
het losnemen van de accu het contact UIT.
Wees extra voorzichtig bij het aansluiten
van de accu wanneer u niet zeker weet in
D
pM_RAV4_OM_OM42C76E_(EE).book P age 671 Monday, October 7, 2019 3:26 PM
