Page 617 of 730
6167-3. Zelf uit te voeren onderhoud
3Neem de lippen achter de spiegel-
kap los en verwij der de spiegelkap.
4 Klap de spiegel in voordat u de licht-
unit verwijdert.
5 Verwijder de lichtmodule.
Verwijder de twee schroeven en maak de
twee lippen los met een sleufkopschroeven-
draaier. Wees voorzichtig om te voorkomen dat u de
lippen beschadigt.
6
Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
pM_RAV4_OM_OM42C76E_(EE).book P age 616 Monday, October 7, 2019 3:26 PM

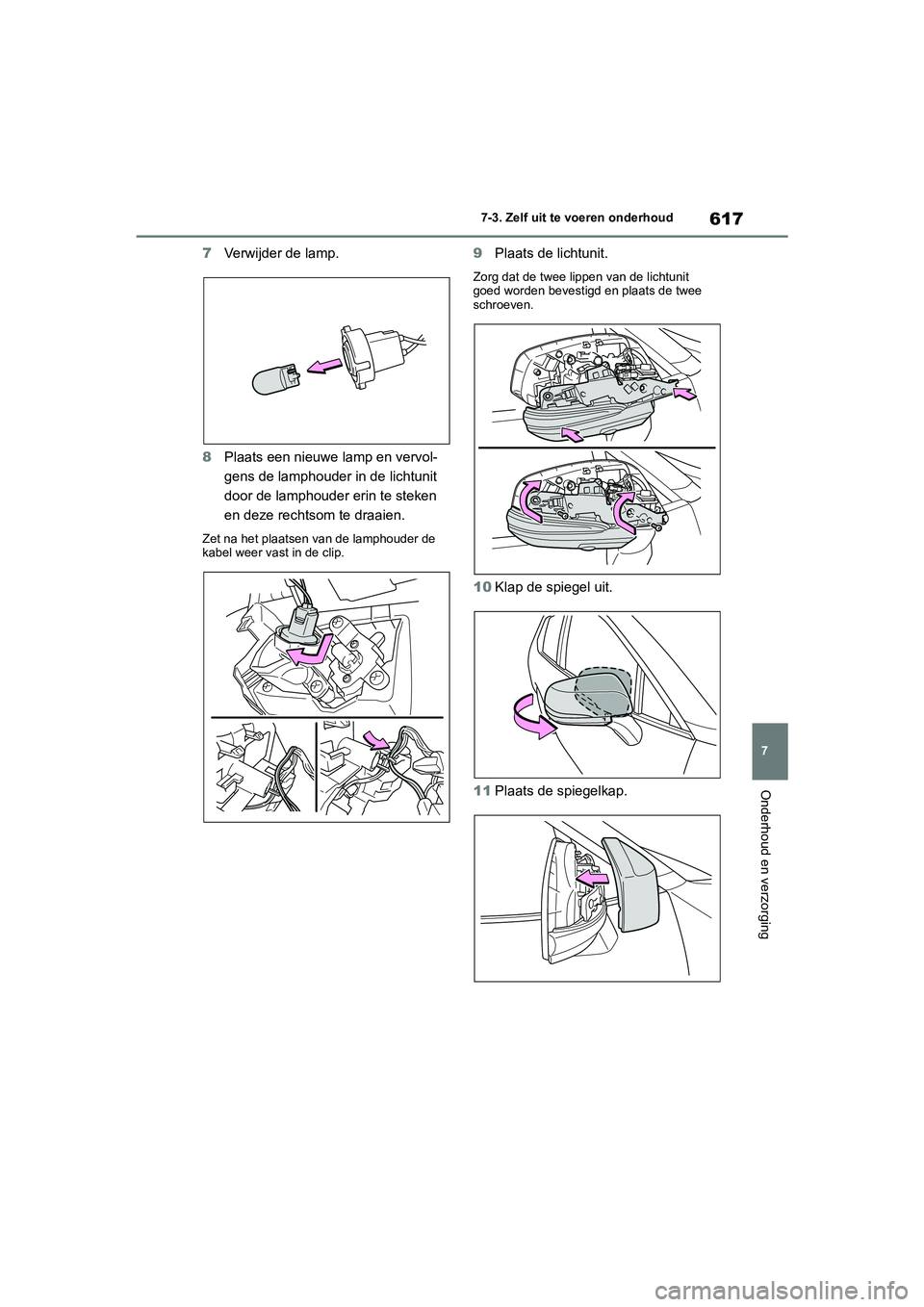

Page 618 of 730
617
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
7
Verwijder de lamp.
8 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Zet na het plaatsen van de lamphouder de
kabel weer vast in de clip.
9Plaats de lichtunit.
Zorg dat de twee lippen van de lichtunit
goed worden bevestigd en plaats de twee
schroeven.
10Klap de spiegel uit.
11 Plaats de spiegelkap.
pM_RAV4_OM_OM42C76E_(EE).book P age 617 Monday, October 7, 2019 3:26 PM

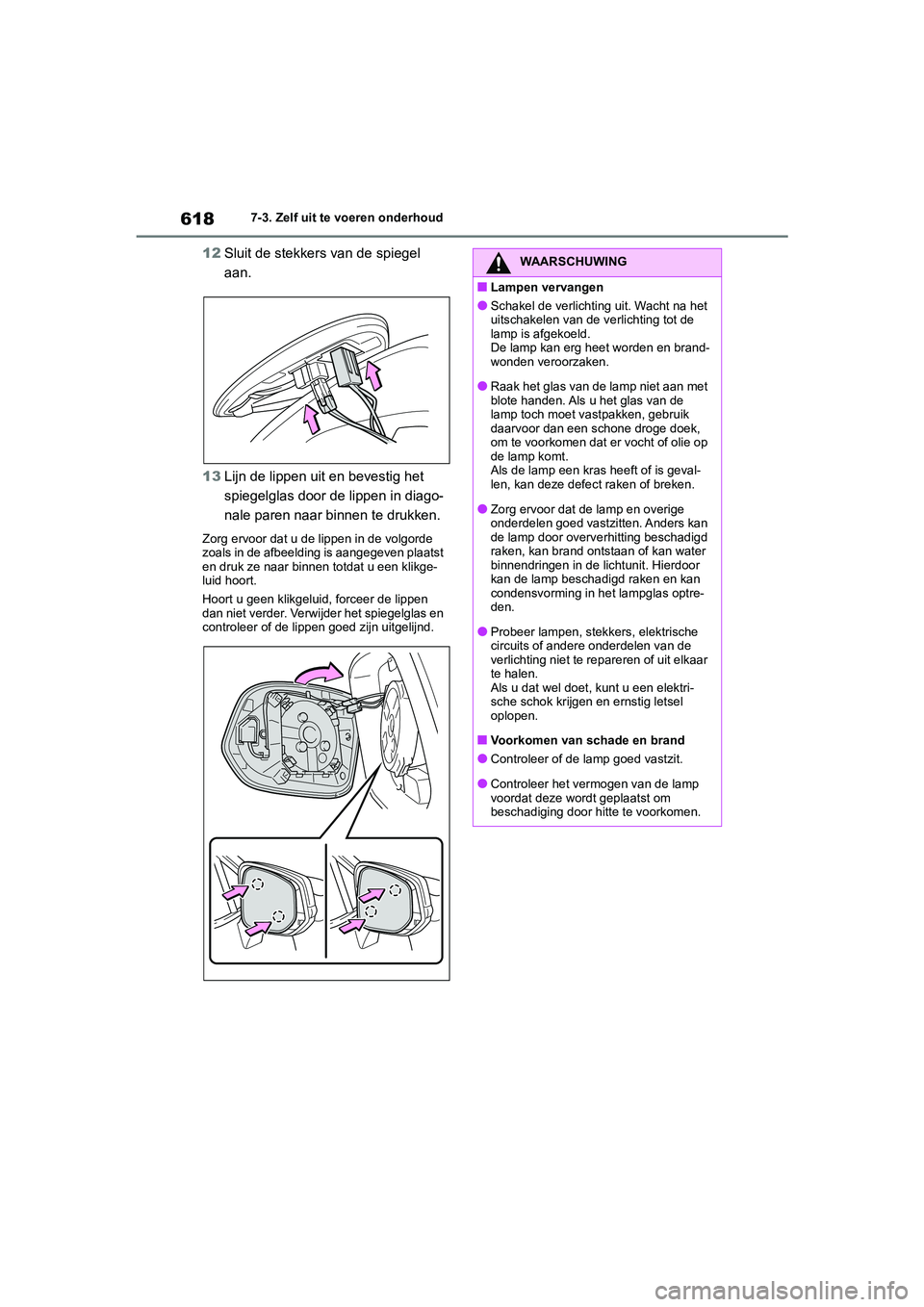

Page 619 of 730

6187-3. Zelf uit te voeren onderhoud
12Sluit de stekkers van de spiegel
aan.
13 Lijn de lippen uit en bevestig het
spiegelglas door de lippen in diago-
nale paren naar binnen te drukken.
Zorg ervoor dat u de lippen in de volgorde
zoals in de afbeelding is aangegeven plaatst
en druk ze naar binnen totdat u een klikge-
luid hoort.
Hoort u geen klikgeluid, forceer de lippen
dan niet verder. Verwijder het spiegelglas en
controleer of de lippen goed zijn uitgelijnd.
WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de
lamp is afgekoeld.
De lamp kan erg heet worden en brand-
wonden veroorzaken.
●Raak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op
de lamp komt.
Als de lamp een kras heeft of is geval-
len, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en overige
onderdelen goed vastzitten. Anders kan
de lamp door oververhitting beschadigd
raken, kan brand ontstaan of kan water
binnendringen in de l ichtunit. Hierdoor
kan de lamp beschadigd raken en kan
condensvorming in het lampglas optre-
den.
●Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar
te halen.
Als u dat wel doet, kunt u een elektri-
sche schok krijgen en ernstig letsel
oplopen.
■Voorkomen van schade en brand
●Controleer of de lamp goed vastzit.
●Controleer het vermogen van de lamp
voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
pM_RAV4_OM_OM42C76E_(EE).book P age 618 Monday, October 7, 2019 3:26 PM
Page 620 of 730

8
619
8
Bij problemen
Bij problemen
8-1. Belangrijke informatieAlarmknipperlichten ............... 620
Als uw auto in geval van nood tot stilstand moet worden
gebracht .............................. 620
Als de auto vastzit in stijgend water ................................... 6228-2. Stappen die genomen moeten
worden in noodgevallen
Als uw auto moet worden gesleept ............................... 623
Als u denkt dat er iets mis is .. 628
Uitschakelsysteem brandstofpomp ..................... 629
Als een waarschuwingslampje gaat branden of een waar-
schuwingszoemer klinkt ....... 630
Als er een waarschuwings- melding wordt
weergegeven ....................... 640
Als uw auto een lekke band heeft (auto's zonder een
reservewiel) ......................... 643
Als uw auto een lekke band heeft (auto's met een
reservewiel) ......................... 654
Als de motor niet wil aanslaan .............................. 664
Als u uw sleutels verliest ........ 666
Als de elektronische sleutel niet goed werkt (auto's
met Smart entry-systeem
en startknop) ........................ 666
Als de accu ontladen is .......... 669
Als de motor oververhit raakt ..................................... 673
Als de auto vast komt te zitten .................................... 676
pM_RAV4_OM_OM42C76E_(EE).book P age 619 Monday, October 7, 2019 3:26 PM

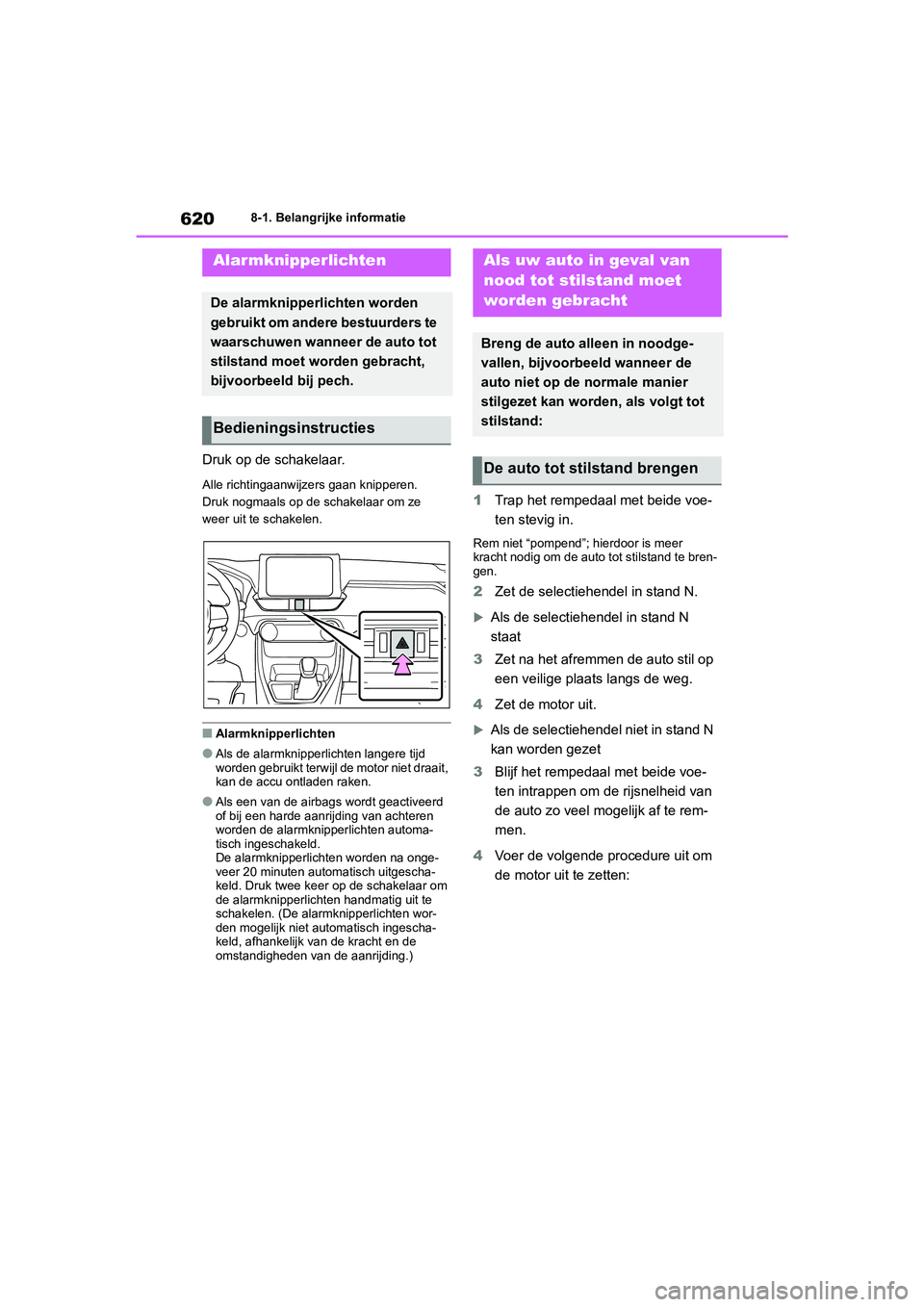

Page 621 of 730

6208-1. Belangrijke informatie
8-1.Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om ze
weer uit te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten langere tijd
worden gebruikt terwijl de motor niet draait,
kan de accu ontladen raken.
●Als een van de airbags wordt geactiveerd
of bij een harde aanrijding van achteren
worden de alarmknipperlichten automa-
tisch ingeschakeld.
De alarmknipperlichten worden na onge-
veer 20 minuten automatisch uitgescha-
keld. Druk twee keer op de schakelaar om
de alarmknipperlichten handmatig uit te
schakelen. (De alarmknipperlichten wor-
den mogelijk niet automatisch ingescha-
keld, afhankelijk van de kracht en de
omstandigheden van de aanrijding.)
1Trap het rempedaa l met beide voe-
ten stevig in.
Rem niet “pompend”; hierdoor is meer
kracht nodig om de auto tot stilstand te bren-
gen.
2 Zet de selectiehendel in stand N.
Als de selectiehendel in stand N
staat
3 Zet na het afremmen de auto stil op
een veilige plaat s langs de weg.
4 Zet de motor uit.
Als de selectiehendel niet in stand N
kan worden gezet
3 Blijf het rempedaal met beide voe-
ten intrappen om de rijsnelheid van
de auto zo veel mogelijk af te rem-
men.
4 Voer de volgende procedure uit om
de motor uit te zetten:
Alarmknipperlichten
De alarmknipperlichten worden
gebruikt om andere bestuurders te
waarschuwen wanneer de auto tot
stilstand moet worden gebracht,
bijvoorbeeld bij pech.
Bedieningsinstructies
Als uw auto in geval van
nood tot stilstand moet
worden gebracht
Breng de auto alleen in noodge-
vallen, bijvoorbeeld wanneer de
auto niet op de normale manier
stilgezet kan worden, als volgt tot
stilstand:
De auto tot stilstand brengen
pM_RAV4_OM_OM42C76E_(EE).book P age 620 Monday, October 7, 2019 3:26 PM

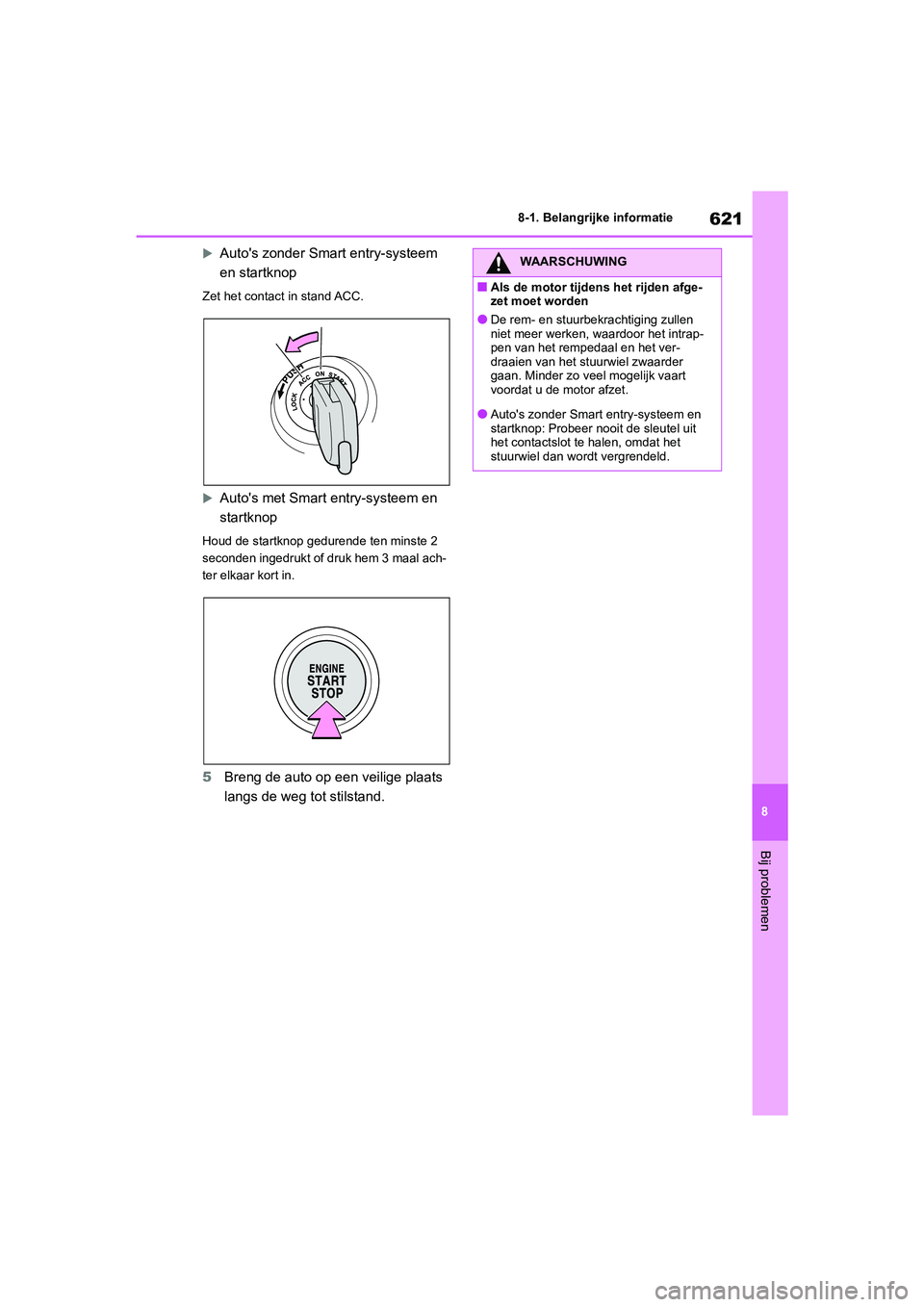

Page 622 of 730
621
8
8-1. Belangrijke informatie
Bij problemen
Auto's zonder Smart entry-systeem
en startknop
Zet het contact in stand ACC.
Auto's met Smart e
ntry-systeem en
startknop
Houd de startknop gedurende ten minste 2
seconden ingedrukt of druk hem 3 maal ach-
ter elkaar kort in.
5 Breng de auto op een veilige plaats
langs de weg tot stilstand.
WAARSCHUWING
■Als de motor tijdens het rijden afge-
zet moet worden
●De rem- en stuurbekrachtiging zullen
niet meer werken, waardoor het intrap-
pen van het rempedaal en het ver-
draaien van het stuurwiel zwaarder
gaan. Minder zo veel mogelijk vaart
voordat u de motor afzet.
●Auto's zonder Smart entry-systeem en
startknop: Probeer nooit de sleutel uit
het contactslot te halen, omdat het
stuurwiel dan wordt vergrendeld.
pM_RAV4_OM_OM42C76E_(EE).book P age 621 Monday, October 7, 2019 3:26 PM
Page 623 of 730

6228-1. Belangrijke informatie
Doe eerst de veiligheidsgordel af.
Als het portier geopend kan worden,
open het dan en verlaat de auto.
Als het portier niet geopend kan wor-
den, open dan de ruit met de scha-
kelaar voor de ruitbediening en
verlaat de auto vi a de ruitopening.
Als de ruit niet g eopend kan worden
met de schakelaar voor de ruitbedie-
ning, blijf dan kalm en wacht tot het
waterniveau in de auto stijgt tot het
punt waarop de waterdruk in de auto
gelijk is aan de wa terdruk buiten de
auto. Open vervolgens het portier en
verlaat de auto.
Als de auto vastzit in
stijgend water
Als de auto onder water staat, blijf
dan kalm en voer de volgende
handelingen uit.
WAARSCHUWING
■Gebruik van een noodhamer* om in
noodgevallen uit de auto te ontsnap-
pen
De zijruiten voor en achter en de achterruit
kunnen worden ingeslagen met een nood-
hamer
* om in noodgevallen uit de auto te
ontsnappen. Met een noodhamer kunt u
echter niet de voorruit inslaan, omdat deze
van gelaagd glas is.
*: Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voor
meer informatie over een noodhamer.
■Uit de auto ontsnappen via de ruit-
opening
Er zijn situaties waarin het niet mogelijk is
om uit de auto te ontsnappen via de ruit-
opening ten gevolge van de zitpositie, het
postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer,
bekijk dan de plaats van uw stoel en de
grootte van de ruitopening om u ervan te
verzekeren dat de opening groot genoeg
is om erlangs te ontsnappen.
pM_RAV4_OM_OM42C76E_(EE).book P age 622 Monday, October 7, 2019 3:26 PM
Page 624 of 730

623
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
8-2.Stappen die genomen moeten worden in noodgevallenAls uw auto moet worden
gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of h
ersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige of professioneel ber-
gingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een
autoambulance.
Gebruik een stevige sleepkabel en
neem de wettelijke voorschriften
in acht.
2WD-uitvoeringen: Als uw auto
met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de
achterwielen van de auto en de
assen in goede conditie verkeren.
(Blz. 624)
Gebruik een dolly of een autoam-
bulance als dit ni et het geval is.
AWD-uitvoeringen: Gebruik een
dolly bij het slepen van uw auto
met een lepelwagen. ( Blz. 624)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Bij het slepen van de auto
2WD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tijdens
het slepen de grond raken, kunnen de
aandrijflijn en de bijbehorende onderdelen
beschadigd raken.
AWD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken en
kan de auto losraken van de truck.
