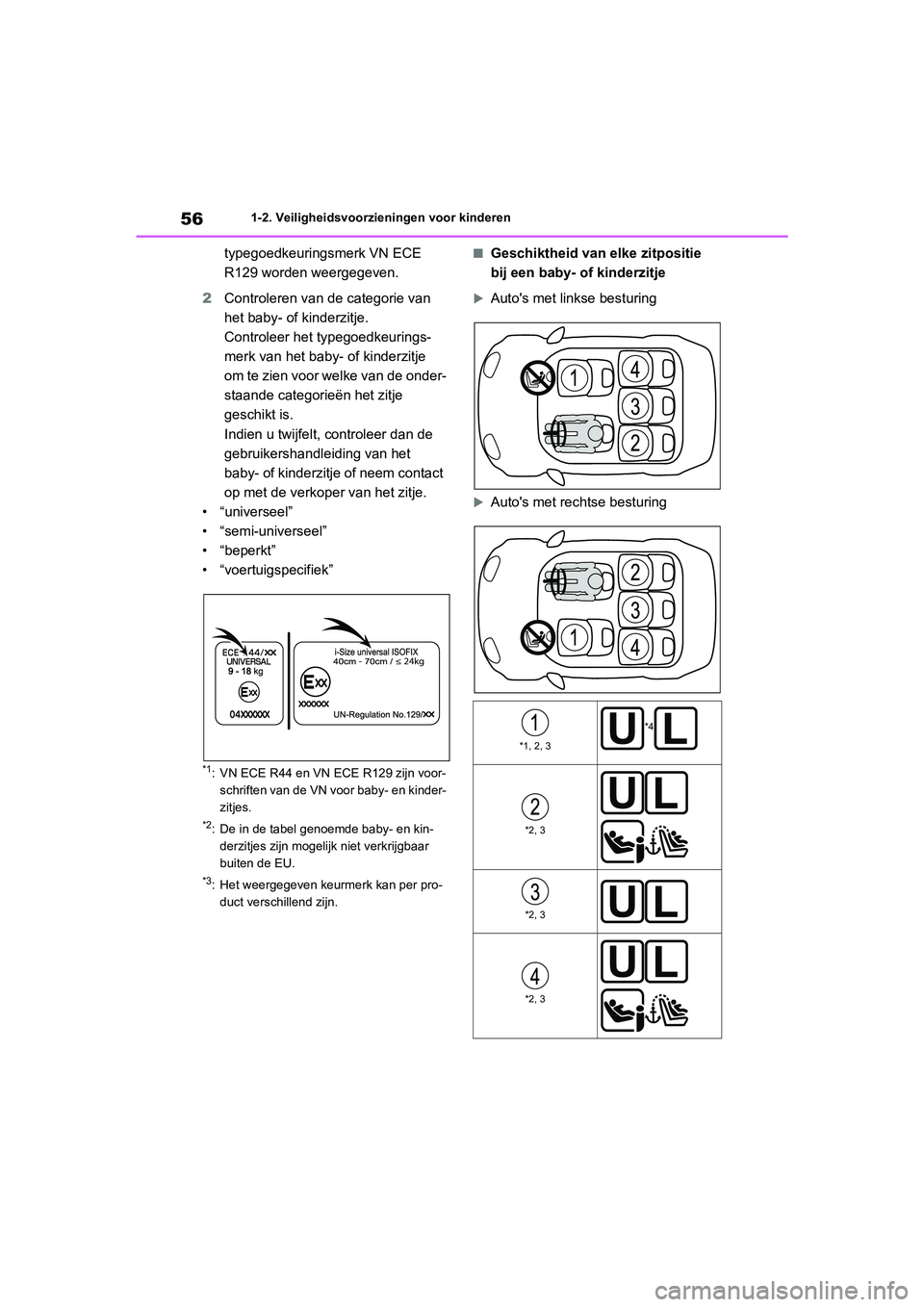

561-2. Veiligheidsvoorzieningen voor kinderen
typegoedkeuringsmerk VN ECE
R129 worden weergegeven.
2 Controleren van de categorie van
het baby- of kinderzitje.
Controleer het t ypegoedkeurings-
merk van het baby- of kinderzitje
om te zien voor welke van de onder-
staande categorieën het zitje
geschikt is.
Indien u twijfelt, controleer dan de
gebruikershandleiding van het
baby- of kinderzitje of neem contact
op met de verkoper van het zitje.
• “universeel”
• “semi-universeel”
• “beperkt”
• “voertuigspecifiek”
*1: VN ECE R44 en VN ECE R129 zijn voor- schriften van de VN voor baby- en kinder-
zitjes.
*2: De in de tabel genoemde baby- en kin-derzitjes zijn mogelijk niet verkrijgbaar
buiten de EU.
*3: Het weergegeven keurmerk kan per pro-duct verschillend zijn.
■Geschiktheid van elke zitpositie
bij een baby- of kinderzitje
Auto's met linkse besturing
Auto's met rechtse besturing
*1, 2, 3
*4
*2, 3
*2, 3
*2, 3
pM_RAV4_OM_OM42C76E_(EE).book P age 56 Monday, October 7, 2019 3:26 PM

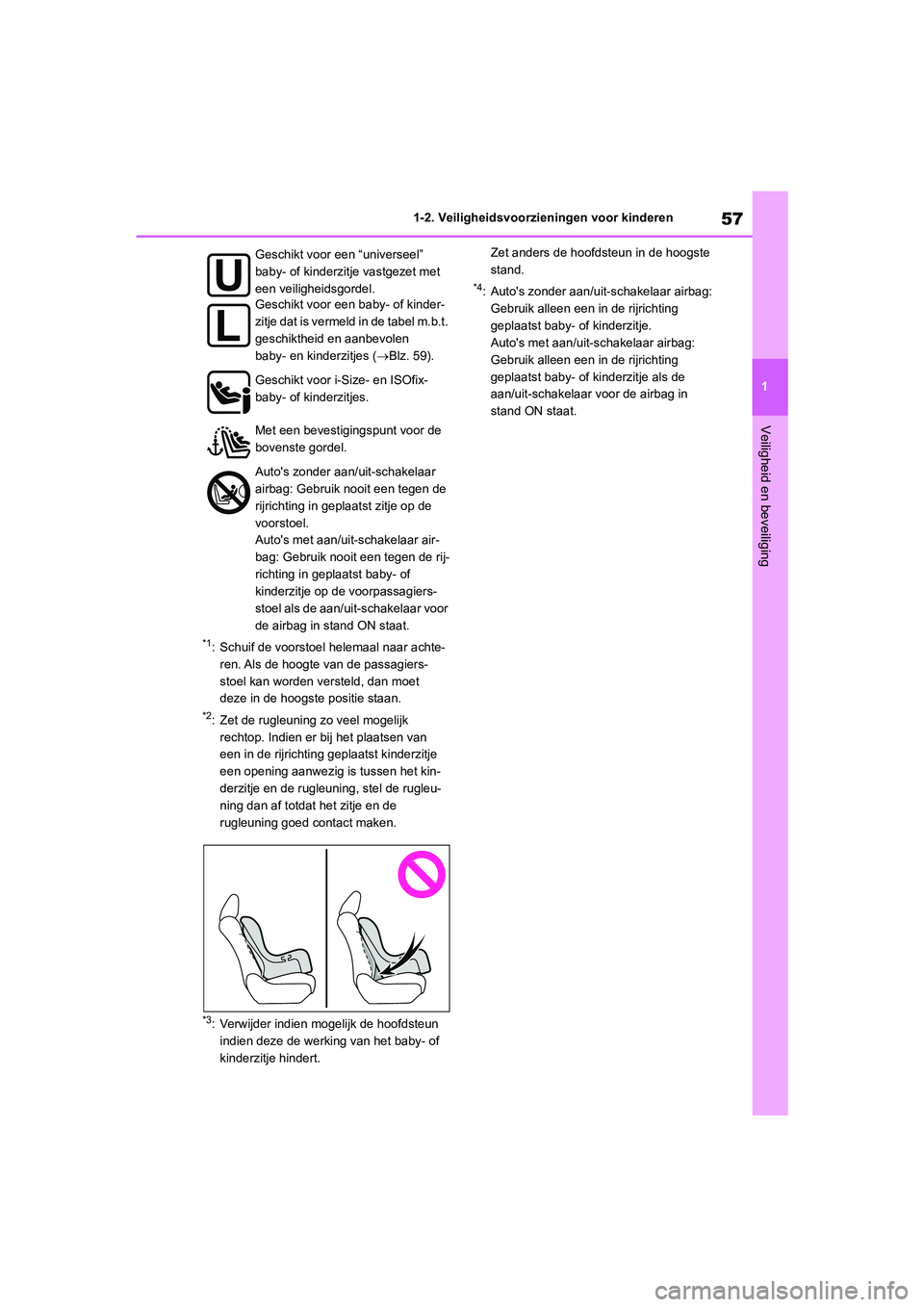

57
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
*1: Schuif de voorstoel helemaal naar achte-
ren. Als de hoogte van de passagiers-
stoel kan worden versteld, dan moet
deze in de hoogste positie staan.
*2: Zet de rugleuning zo veel mogelijk
rechtop. Indien er bij het plaatsen van
een in de rijrichti ng geplaatst kinderzitje
een opening aanwezig is tussen het kin-
derzitje en de rugleuning, stel de rugleu-
ning dan af totdat het zitje en de
rugleuning goed contact maken.
*3: Verwijder indien mogelijk de hoofdsteun
indien deze de werking van het baby- of
kinderzitje hindert. Zet anders de hoofdsteun in de hoogste
stand.
*4: Auto's zonder aan/uit-schakelaar airbag:
Gebruik alleen een i n de rijrichting
geplaatst baby- of kinderzitje.
Auto's met aan/uit-schakelaar airbag:
Gebruik alleen een i n de rijrichting
geplaatst baby- of kinderzitje als de
aan/uit-schakelaar voor de airbag in
stand ON staat.
Geschikt voor een “universeel”
baby- of kinderzitje vastgezet met
een veiligheidsgordel.
Geschikt voor een baby- of kinder-
zitje dat is vermeld in de tabel m.b.t.
geschiktheid en aanbevolen
baby- en kinderzitjes (
Blz. 59).
Geschikt voor i-Size- en ISOfix-
baby- of kinderzitjes.
Met een bevestigingspunt voor de
bovenste gordel.
Auto's zonder aan/uit-schakelaar
airbag: Gebruik nooit een tegen de
rijrichting in geplaatst zitje op de
voorstoel.
Auto's met aan/uit-schakelaar air-
bag: Gebruik nooit een tegen de rij-
richting in geplaatst baby- of
kinderzitje op de voorpassagiers-
stoel als de aan/uit-schakelaar voor
de airbag in stand ON staat.
pM_RAV4_OM_OM42C76E_(EE).book P age 57 Monday, October 7, 2019 3:26 PM

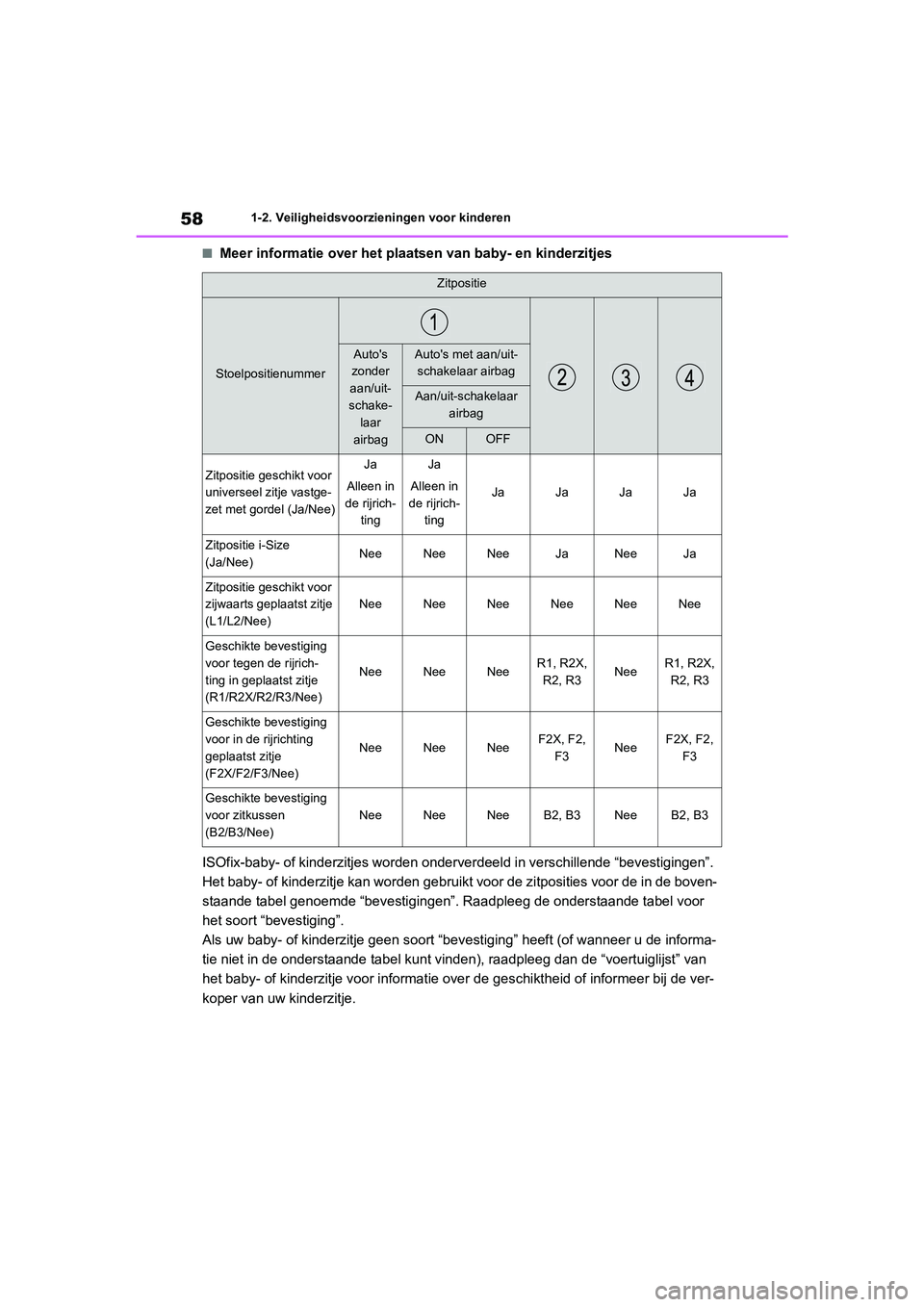

581-2. Veiligheidsvoorzieningen voor kinderen
■Meer informatie over het plaatsen van baby- en kinderzitjes
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschille nde “bevestigingen”.
Het baby- of kinderzitje kan worden gebruikt voor de zitpositie s voor de in de boven-
staande tabel genoemde “bevesti gingen”. Raadpleeg de onderstaan de tabel voor
het soort “bevestiging”.
Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de informa-
tie niet in de onderstaande tabe l kunt vinden), raadpleeg dan de “voertuiglijst” van
het baby- of kinderzitje voor informatie over de geschiktheid o f informeer bij de ver-
koper van uw kinderzitje.
Zitpositie
Stoelpositienummer
Auto's
zonder
aan/uit-
schake- laar
airbagAuto's met aan/uit- schakelaar airbag
Aan/uit-schakelaar airbag
ONOFF
Zitpositie geschikt voor
universeel zitje vastge-
zet met gordel (Ja/Nee)Ja
Alleen in
de rijrich- tingJa
Alleen in
de rijrich- ting
JaJaJaJa
Zitpositie i-Size
(Ja/Nee)NeeNeeNeeJaNeeJa
Zitpositie geschikt voor
zijwaarts geplaatst zitje
(L1/L2/Nee)
NeeNeeNeeNeeNeeNee
Geschikte bevestiging
voor tegen de rijrich-
ting in geplaatst zitje
(R1/R2X/R2/R3/Nee)
NeeNeeNeeR1, R2X, R2, R3NeeR1, R2X, R2, R3
Geschikte bevestiging
voor in de rijrichting
geplaatst zitje
(F2X/F2/F3/Nee)
NeeNeeNeeF2X, F2,
F3NeeF2X, F2, F3
Geschikte bevestiging
voor zitkussen
(B2/B3/Nee)
NeeNeeNeeB2, B3NeeB2, B3
pM_RAV4_OM_OM42C76E_(EE).book P age 58 Monday, October 7, 2019 3:26 PM

59
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging

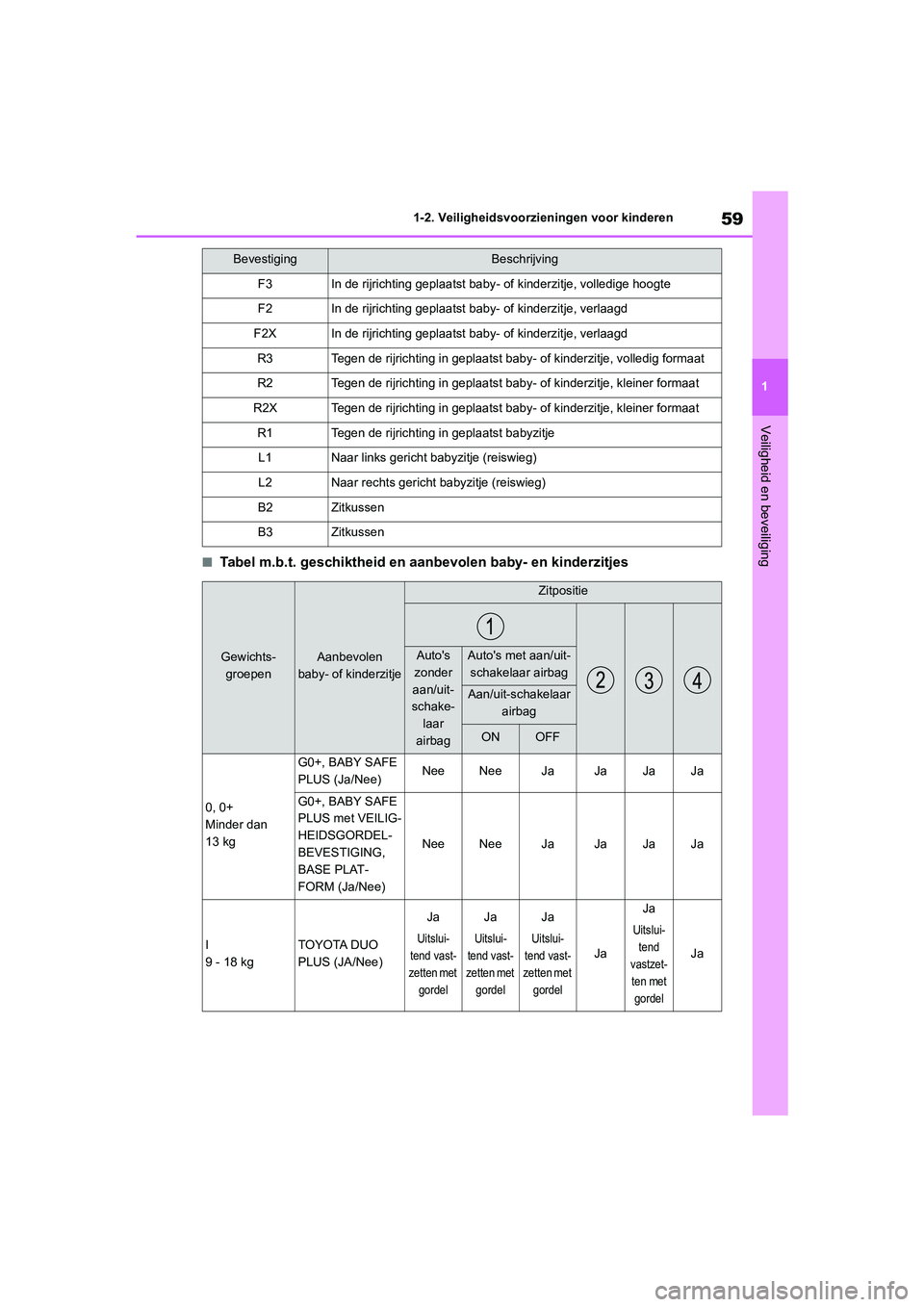

■Tabel m.b.t. geschiktheid en aanbevolen baby- en kinderzitjes
BevestigingBeschrijving
F3In de rijrichting geplaatst baby
- of kinderzitje, volledige hoogte
F2In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2XIn de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3Tegen de rijrichting in geplaats t baby- of kinderzitje, volledig formaat
R2Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2XTegen de rijrichting in geplaats t baby- of kinderzitje, kleiner formaat
R1Tegen de rijrichting in geplaatst babyzitje
L1Naar links gericht babyzitje (reiswieg)
L2Naar rechts gericht babyzitje (reiswieg)
B2Zitkussen
B3Zitkussen
Gewichts-
groepenAanbevolen
baby- of kinderzitje
Zitpositie
Auto's
zonder
aan/uit-
schake-
laar
airbagAuto's met aan/uit-
schakelaar airbag
Aan/uit-schakelaar airbag
ONOFF
0, 0+
Minder dan
13 kg
G0+, BABY SAFE
PLUS (Ja/Nee)NeeNeeJaJaJaJa
G0+, BABY SAFE
PLUS met VEILIG-
HEIDSGORDEL-
BEVESTIGING,
BASE PLAT-
FORM (Ja/Nee)
NeeNeeJaJaJaJa
I
9 - 18 kgTOYOTA DUO
PLUS (JA/Nee)
Ja
Uitslui-
tend vast-
zetten met gordel
Ja
Uitslui-
tend vast-
zetten met gordel
Ja
Uitslui-
tend vast-
zetten met gordelJa
Ja
Uitslui-
tend
vastzet- ten met
gordel
Ja
pM_RAV4_OM_OM42C76E_(EE).book P age 59 Monday, October 7, 2019 3:26 PM

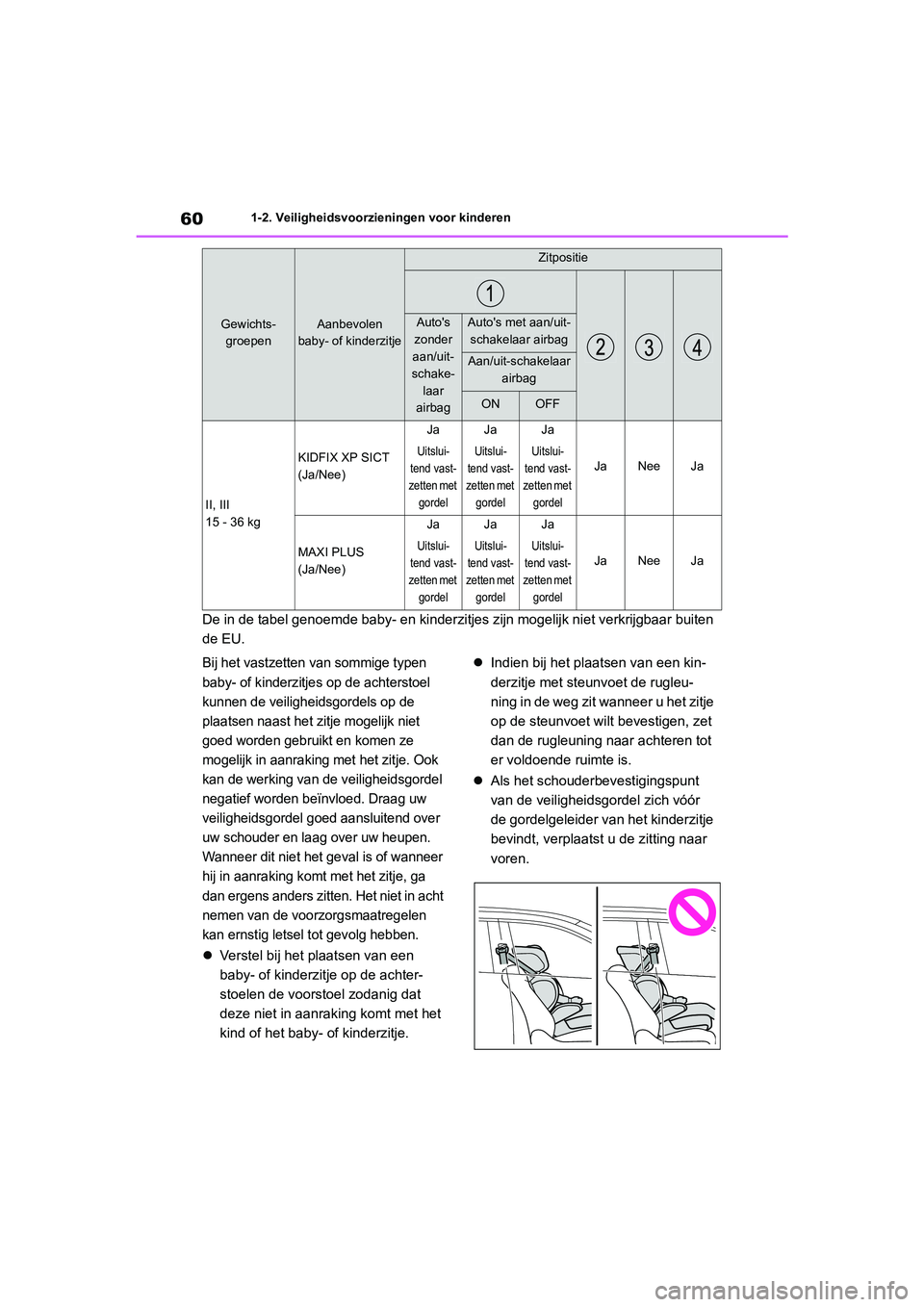

601-2. Veiligheidsvoorzieningen voor kinderen
De in de tabel genoemde baby- en kinderzitjes zijn mogelijk niet verkrijgbaar buiten
de EU.
Bij het vastzetten van sommige typen
baby- of kinderzitjes op de achterstoel
kunnen de veiligheidsgordels op de
plaatsen naast het zitje mogelijk niet
goed worden gebruikt en komen ze
mogelijk in aanraking met het zitje. Ook
kan de werking van de veiligheidsgordel
negatief worden beïnvloed. Draag uw
veiligheidsgordel goed aansluitend over
uw schouder en laag over uw heupen.
Wanneer dit niet het geval is of wanneer
hij in aanraking komt met het zitje, ga
dan ergens anders zitten. Het niet in acht
nemen van de voorzorgsmaatregelen
kan ernstig letsel tot gevolg hebben.
 Verstel bij het plaatsen van een
baby- of kinderzitj e op de achter-
stoelen de voorstoel zodanig dat
deze niet in aanra king komt met het
kind of het baby- of kinderzitje. 
Indien bij het plaatsen van een kin-
derzitje met steunvoet de rugleu-
ning in de weg zit wanneer u het zitje
op de steunvoet wil t bevestigen, zet
dan de rugleuning naar achteren tot
er voldoende ruimte is.
 Als het schouderbevestigingspunt
van de veiligheidsgordel zich vóór
de gordelgeleider van het kinderzitje
bevindt, verplaatst u de zitting naar
voren.
II, III
15 - 36 kg
KIDFIX XP SICT
(Ja/Nee)
Ja
Uitslui-
tend vast-
zetten met
gordel
Ja
Uitslui-
tend vast-
zetten met
gordel
Ja
Uitslui-
tend vast-
zetten met
gordelJaNeeJa
MAXI PLUS
(Ja/Nee)
Ja
Uitslui-
tend vast-
zetten met gordel
Ja
Uitslui-
tend vast-
zetten met gordel
Ja
Uitslui-
tend vast-
zetten met gordelJaNeeJa
Gewichts-groepenAanbevolen
baby- of kinderzitje
Zitpositie
Auto's
zonder
aan/uit-
schake-
laar
airbagAuto's met aan/uit-
schakelaar airbag
Aan/uit-schakelaar airbag
ONOFF
pM_RAV4_OM_OM42C76E_(EE).book P age 60 Monday, October 7, 2019 3:26 PM

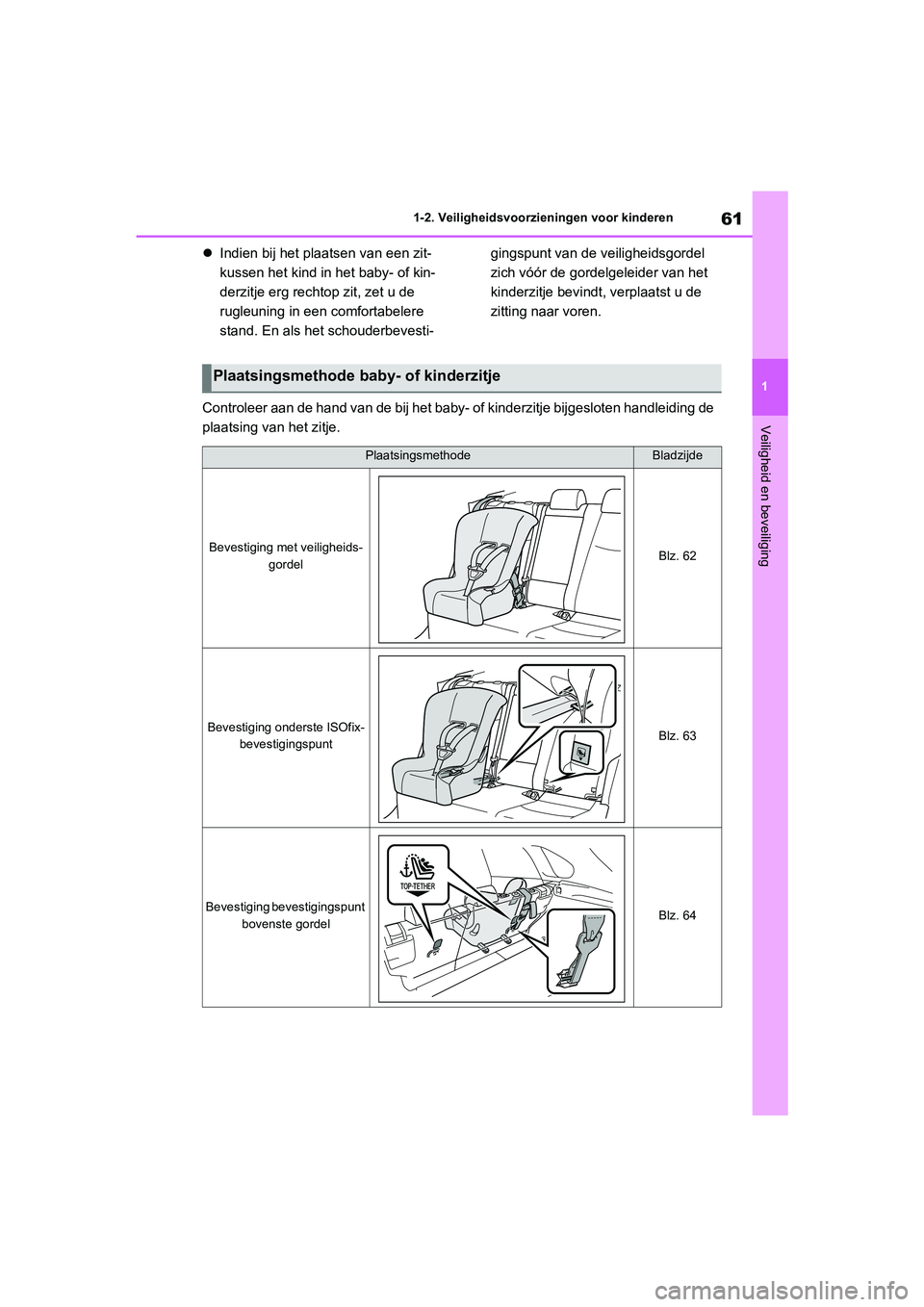

61
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging

Indien bij het plaatsen van een zit-
kussen het kind in het baby- of kin-
derzitje erg rechtop zit, zet u de
rugleuning in een comfortabelere
stand. En als he t schouderbevesti- gingspunt van de veiligheidsgordel
zich vóór de gordelgeleider van het
kinderzitje bevindt, verplaatst u de
zitting naar voren.
Controleer aan de hand van de bij het baby- of kinderzitje bijg esloten handleiding de
plaatsing van het zitje.
Plaatsingsmethode baby- of kinderzitje
PlaatsingsmethodeBladzijde
Bevestiging met veiligheids- gordelBlz. 62
Bevestiging onderste ISOfix-bevestigingspuntBlz. 63
Bevestiging bevestigingspunt bovenste gordelBlz. 64
pM_RAV4_OM_OM42C76E_(EE).book P age 61 Monday, October 7, 2019 3:26 PM

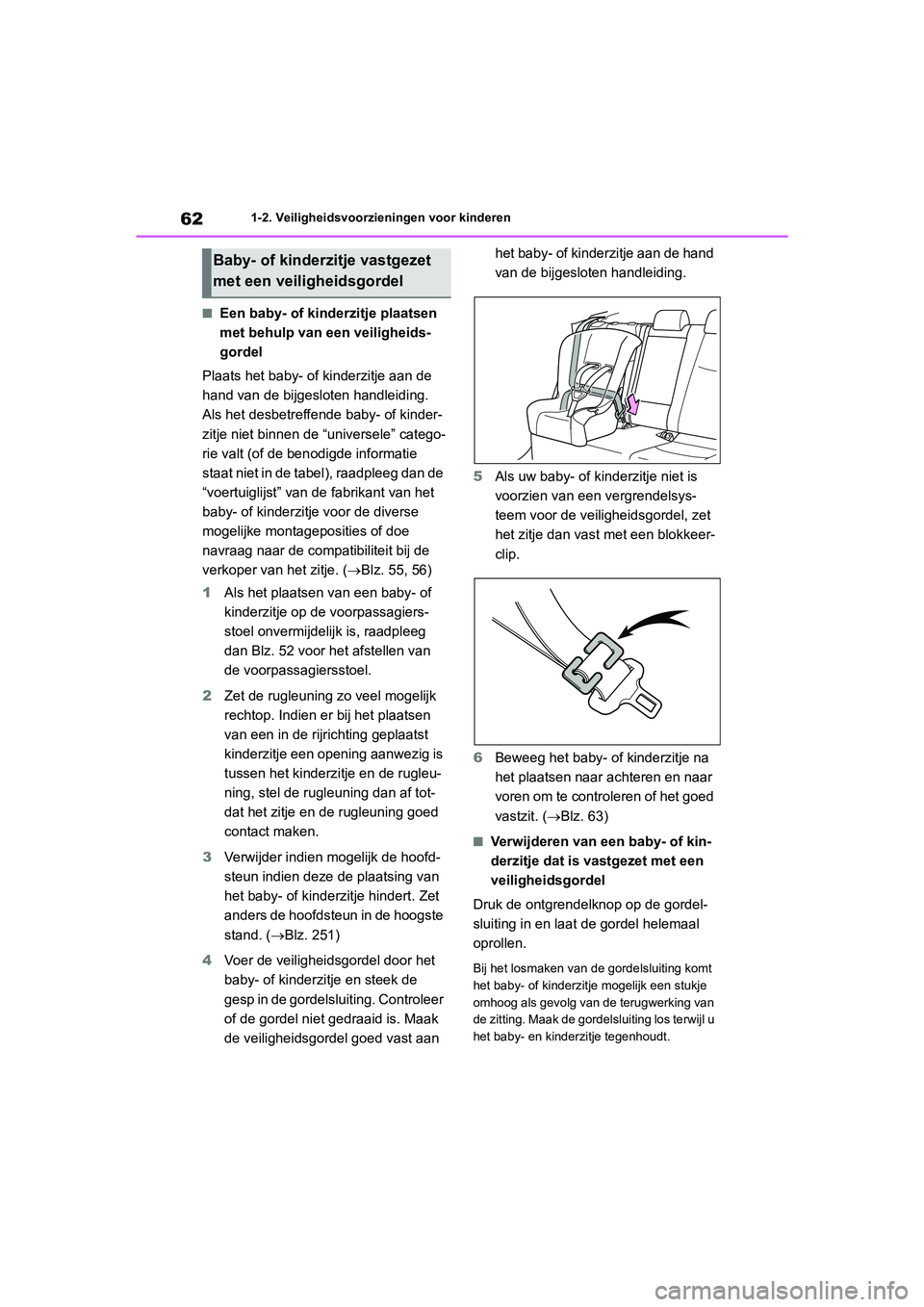

621-2. Veiligheidsvoorzieningen voor kinderen
■Een baby- of kinderzitje plaatsen
met behulp van een veiligheids-
gordel
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding.
Als het desbetreffende baby- of kinder-
zitje niet binnen de “universele” catego-
rie valt (of de ben odigde informatie
staat niet in de tabel), raadpleeg dan de
“voertuiglijst” van de fabrikant van het
baby- of kinderzitje voor de diverse
mogelijke montageposities of doe
navraag naar de com patibiliteit bij de
verkoper van het zitje. (Blz. 55, 56)
1 Als het plaatsen van een baby- of
kinderzitje op de voorpassagiers-
stoel onvermijdelijk is, raadpleeg
dan Blz. 52 voor het afstellen van
de voorpassagiersstoel.
2 Zet de rugleuning zo veel mogelijk
rechtop. Indien er bij het plaatsen
van een in de rijr ichting geplaatst
kinderzitje een opening aanwezig is
tussen het kinderzi tje en de rugleu-
ning, stel de rugl euning dan af tot-
dat het zitje en de rugleuning goed
contact maken.
3 Verwijder indien mogelijk de hoofd-
steun indien deze d e plaatsing van
het baby- of kinderzitje hindert. Zet
anders de hoofdsteun in de hoogste
stand. ( Blz. 251)
4 Voer de veiligheidsgordel door het
baby- of kinderzitje en steek de
gesp in de gordelsluiting. Controleer
of de gordel niet gedraaid is. Maak
de veiligheidsgordel goed vast aan het baby- of kinderzitje aan de hand
van de bijgesloten handleiding.
5 Als uw baby- of kinderzitje niet is
voorzien van een vergrendelsys-
teem voor de veiligheidsgordel, zet
het zitje dan vast met een blokkeer-
clip.
6 Beweeg het baby- of kinderzitje na
het plaatsen naar a chteren en naar
voren om te controleren of het goed
vastzit. ( Blz. 63)
■Verwijderen van een baby- of kin-
derzitje dat is vastgezet met een
veiligheidsgordel
Druk de ontgrendelknop op de gordel-
sluiting in en laat de gordel helemaal
oprollen.
Bij het losmaken van de gordelsluiting komt
het baby- of kinderzitje mogelijk een stukje
omhoog als gevolg van de terugwerking van
de zitting. Maak de gordelsluiting los terwijl u
het baby- en kinderzitje tegenhoudt.
Baby- of kinderzitje vastgezet
met een veiligheidsgordel
pM_RAV4_OM_OM42C76E_(EE).book P age 62 Monday, October 7, 2019 3:26 PM

63
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
De veiligheidsgordel rolt automatisch op.
Houd de gordel vast, zodat het oprollen rus-
tig gebeurt.
■Als er een baby- of kinderzitje wordt
geplaatst
U moet bij het plaats en van het zitje mogelijk
gebruikmaken van een blokkeerclip. Volg de
aanwijzingen van de fabrikant van het baby-
of kinderzitje. Als uw zi tje niet over een blok-
keerclip beschikt, kunt u deze kopen bij een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige:
Blokkeerclip voor baby- of kinderzitje
(onderdeelnr. 73119-22010)■Onderste ISOfix-bevestigingspun-
ten (ISOfix-baby- of kinderzitje)
Voor de buitenste zitplaatsen achter
zijn onderste bevestigingspunten aan-
wezig. (Labels ge ven aan waar de
bevestigingspunten zich in de stoelen
bevinden.)
■Plaatsing met onderste ISOfix-
bevestigingspunt (ISOfix-baby- of
kinderzitje)
Plaats het baby- of kinderzitje aan de
hand van de bijgesl oten handleiding.
Als het desbetreffende baby- of kinder-
zitje niet binnen de “universele” catego-
rie valt (of de benodigde informatie
staat niet in de tabel), raadpleeg dan de
“voertuiglijst” van de fabrikant van het
baby- of kinderzit je voor de diverse
mogelijke montageposities of doe
navraag naar de compatibiliteit bij de
verkoper van het zitje. ( Blz. 55, 56)
1 Zet de rugleuning zo veel mogelijk
rechtop. Indien er bij het plaatsen
van een in de rijrichting geplaatst
kinderzitje een opening aanwezig is
tussen het kinderzitje en de rugleu-
ning, stel de rugleuning dan af tot-
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Laat kinderen niet met de veiligheids-
gordel spelen. Als d e veiligheidsgordel
om de nek van het kind draait, kan het
kind stikken of ernstig letsel oplopen.
Als dit gebeurt en de gordelsluiting niet
kan worden losgemaakt, knip de gordel
dan door met een schaar.
●Controleer of de gesp goed in de gor-
delsluiting is vergrendeld en of de veilig-
heidsgordel niet gedraaid is.
●Beweeg het baby- of kinderzitje naar
links en naar rechts en naar voren en
naar achteren om te controleren of het
goed is geplaatst.
●Verstel de rugleuning niet meer nadat
het baby- of kinderzitje is geplaatst.
●Controleer als er een zitkussen geplaatst
is altijd of de schoudergordel over het
midden van de schouder van het kind
loopt. De gordel mag niet langs de nek
van het kind lopen, maar mag ook niet
van de schouder van het kind vallen.
●Volg bij het plaatsen van een baby- of
kinderzitje altijd d e gebruiksaanwijzing
van de fabrikant.
Baby- of kinderzitje vastgezet
met een onderste ISOfix-
bevestigingspunt
pM_RAV4_OM_OM42C76E_(EE).book P age 63 Monday, October 7, 2019 3:26 PM
