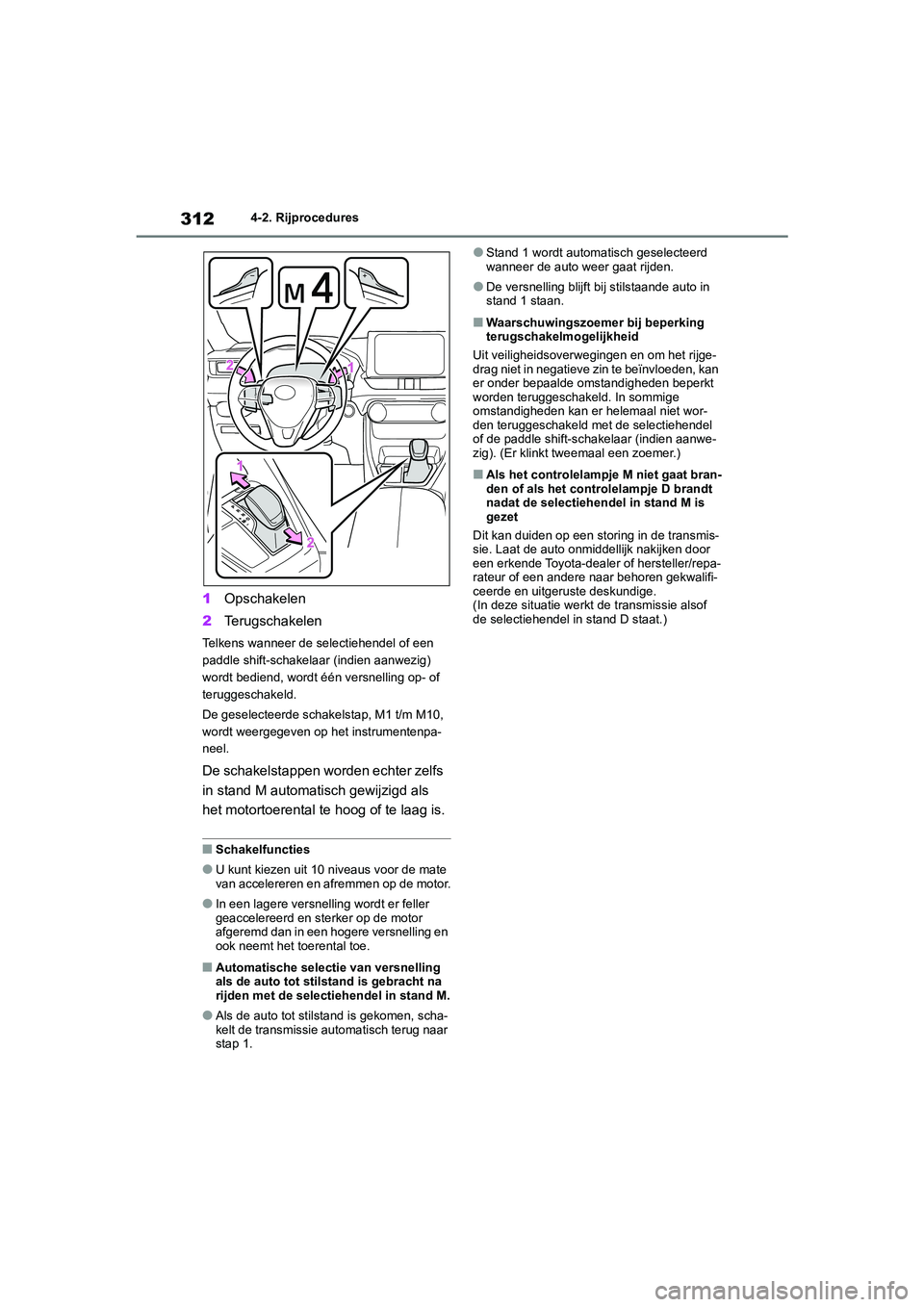

3124-2. Rijprocedures
1Opschakelen
2 Terugschakelen
Telkens wanneer de selectiehendel of een
paddle shift-schakelaar (indien aanwezig)
wordt bediend, wordt één versnelling op- of
teruggeschakeld.
De geselecteerde schakelstap, M1 t/m M10,
wordt weergegeven op het instrumentenpa-
neel.
De schakelstappen worden echter zelfs
in stand M automatisch gewijzigd als
het motortoerental te hoog of te laag is.
■Schakelfuncties
●U kunt kiezen uit 10 niveaus voor de mate
van accelereren en afremmen op de motor.
●In een lagere versnelling wordt er feller
geaccelereerd en sterker op de motor
afgeremd dan in een hogere versnelling en
ook neemt het toerental toe.
■Automatische selectie van versnelling
als de auto tot stilstand is gebracht na
rijden met de selectiehendel in stand M.
●Als de auto tot stilstand is gekomen, scha-
kelt de transmissie automatisch terug naar
stap 1.
●Stand 1 wordt automatisch geselecteerd
wanneer de auto weer gaat rijden.
●De versnelling blijft b ij stilstaande auto in
stand 1 staan.
■Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwe gingen en om het rijge-
drag niet in negatieve zin te beïnvloeden, kan
er onder bepaalde omstandigheden beperkt
worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet wor-
den teruggeschakeld met de selectiehendel
of de paddle shift-schakelaar (indien aanwe-
zig). (Er klinkt tweemaal een zoemer.)
■Als het controlelampje M niet gaat bran-
den of als het controlelampje D brandt
nadat de selectiehendel in stand M is
gezet
Dit kan duiden op een storing in de transmis-
sie. Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
(In deze situatie werkt de transmissie alsof
de selectiehendel in stand D staat.)
pM_RAV4_OM_OM42C76E_(EE).book P age 312 Monday, October 7, 2019 3:26 PM

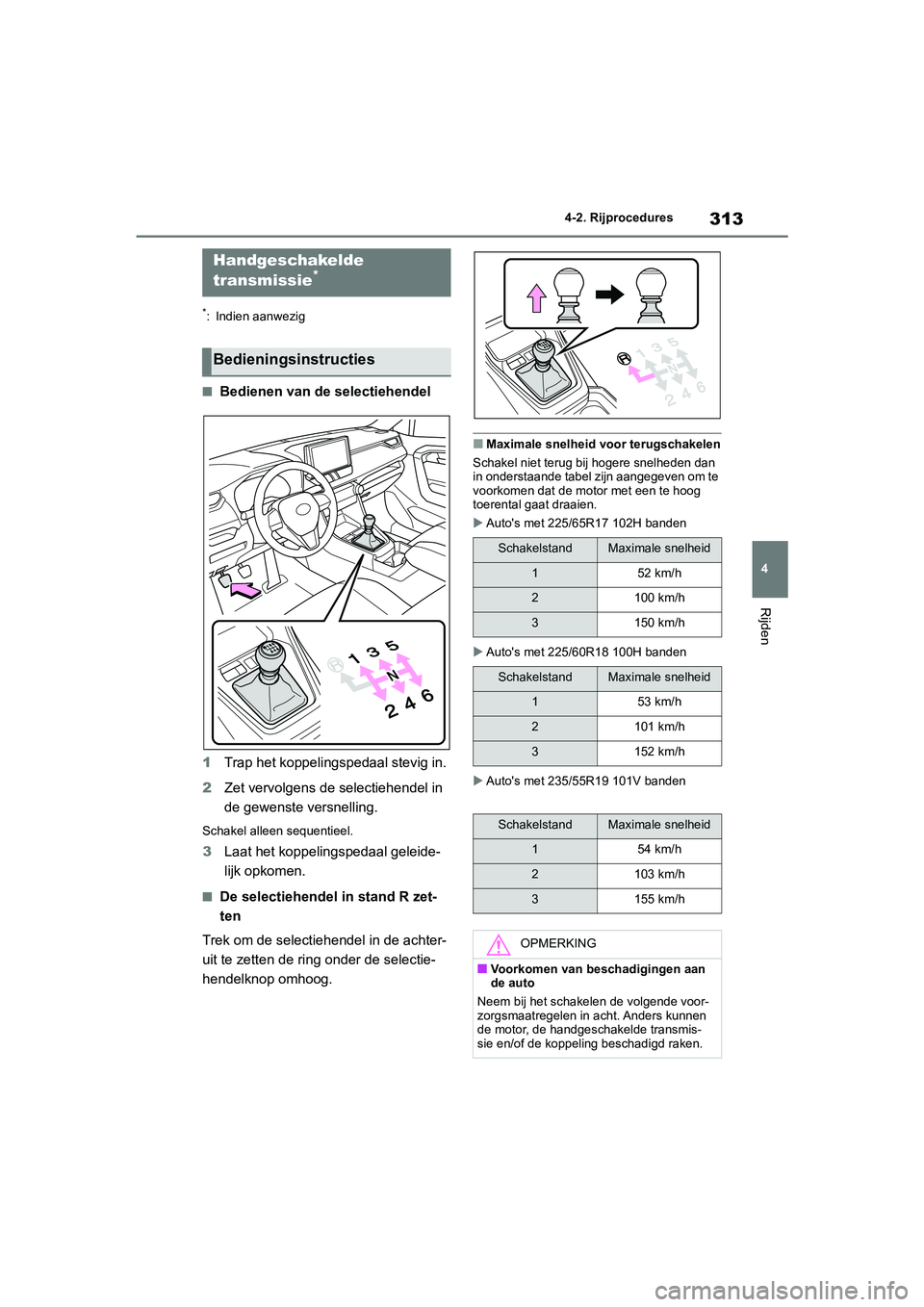

313
4
4-2. Rijprocedures
Rijden
*: Indien aanwezig
■Bedienen van de selectiehendel
1 Trap het koppelingspedaal stevig in.
2 Zet vervolgens de selectiehendel in
de gewenste versnelling.
Schakel alleen sequentieel.
3Laat het koppelingspedaal geleide-
lijk opkomen.
■De selectiehendel in stand R zet-
ten
Trek om de selectiehendel in de achter-
uit te zetten de ring onder de selectie-
hendelknop omhoog.
■Maximale snelheid voor terugschakelen
Schakel niet terug bij hogere snelheden dan
in onderstaande tabel zijn aangegeven om te
voorkomen dat de motor met een te hoog
toerental gaat draaien.
 Auto's met 225/65R17 102H banden
 Auto's met 225/60R18 100H banden
 Auto's met 235/55R19 101V banden
Handgeschakelde
transmissie*
Bedieningsinstructies
SchakelstandMaximale snelheid
152 km/h
2100 km/h
3150 km/h
SchakelstandMaximale snelheid
153 km/h
2101 km/h
3152 km/h
SchakelstandMaximale snelheid
154 km/h
2103 km/h
3155 km/h
OPMERKING
■Voorkomen van beschadigingen aan
de auto
Neem bij het schakelen de volgende voor-
zorgsmaatregelen in acht. Anders kunnen
de motor, de handgeschakelde transmis-
sie en/of de koppeling beschadigd raken.
pM_RAV4_OM_OM42C76E_(EE).book P age 313 Monday, October 7, 2019 3:26 PM

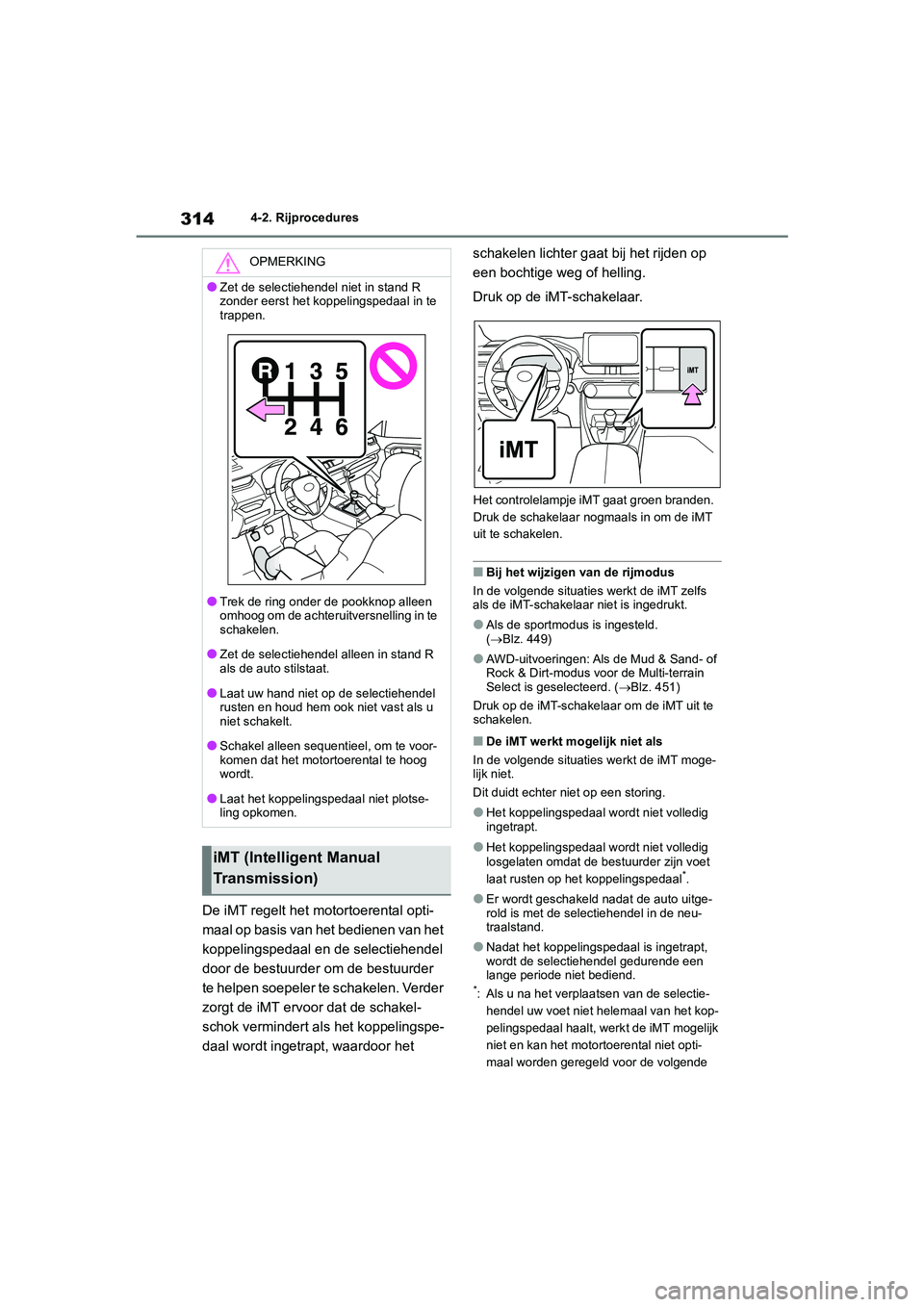

3144-2. Rijprocedures
De iMT regelt het motortoerental opti-
maal op basis van het bedienen van het
koppelingspedaal en de selectiehendel
door de bestuurder om de bestuurder
te helpen soepeler te schakelen. Verder
zorgt de iMT ervoor dat de schakel-
schok vermindert als het koppelingspe-
daal wordt ingetrapt, waardoor het schakelen lichter g
aat bij het rijden op
een bochtige weg of helling.
Druk op de iMT-schakelaar.
Het controlelampje iMT gaat groen branden.
Druk de schakelaar nogmaals in om de iMT
uit te schakelen.
■Bij het wijzigen van de rijmodus
In de volgende situaties werkt de iMT zelfs
als de iMT-schakelaar niet is ingedrukt.
●Als de sportmodus is ingesteld.
(  Blz. 449)
●AWD-uitvoeringen: Als de Mud & Sand- of
Rock & Dirt-modus voor de Multi-terrain
Select is geselecteerd. ( Blz. 451)
Druk op de iMT-schakelaar om de iMT uit te
schakelen.
■De iMT werkt mogelijk niet als
In de volgende situaties werkt de iMT moge-
lijk niet.
Dit duidt echter niet op een storing.
●Het koppelingspedaal wordt niet volledig
ingetrapt.
●Het koppelingspedaal wordt niet volledig
losgelaten omdat de bestuurder zijn voet
laat rusten op het koppelingspedaal
*.
●Er wordt geschakeld nadat de auto uitge-
rold is met de selectiehendel in de neu-
traalstand.
●Nadat het koppelingspedaal is ingetrapt,
wordt de selectiehendel gedurende een
lange periode niet bediend.
*: Als u na het verplaa tsen van de selectie-
hendel uw voet niet helemaal van het kop-
pelingspedaal haalt, werk t de iMT mogelijk
niet en kan het motortoerental niet opti-
maal worden geregeld voor de volgende
OPMERKING
●Zet de selectiehendel niet in stand R
zonder eerst het koppelingspedaal in te
trappen.
●Trek de ring onder de pookknop alleen
omhoog om de achteruitversnelling in te
schakelen.
●Zet de selectiehendel alleen in stand R
als de auto stilstaat.
●Laat uw hand niet op de selectiehendel
rusten en houd hem ook niet vast als u
niet schakelt.
●Schakel alleen sequent ieel, om te voor-
komen dat het motortoerental te hoog
wordt.
●Laat het koppelingspedaal niet plotse-
ling opkomen.
iMT (Intelligent Manual
Transmission)
pM_RAV4_OM_OM42C76E_(EE).book P age 314 Monday, October 7, 2019 3:26 PM

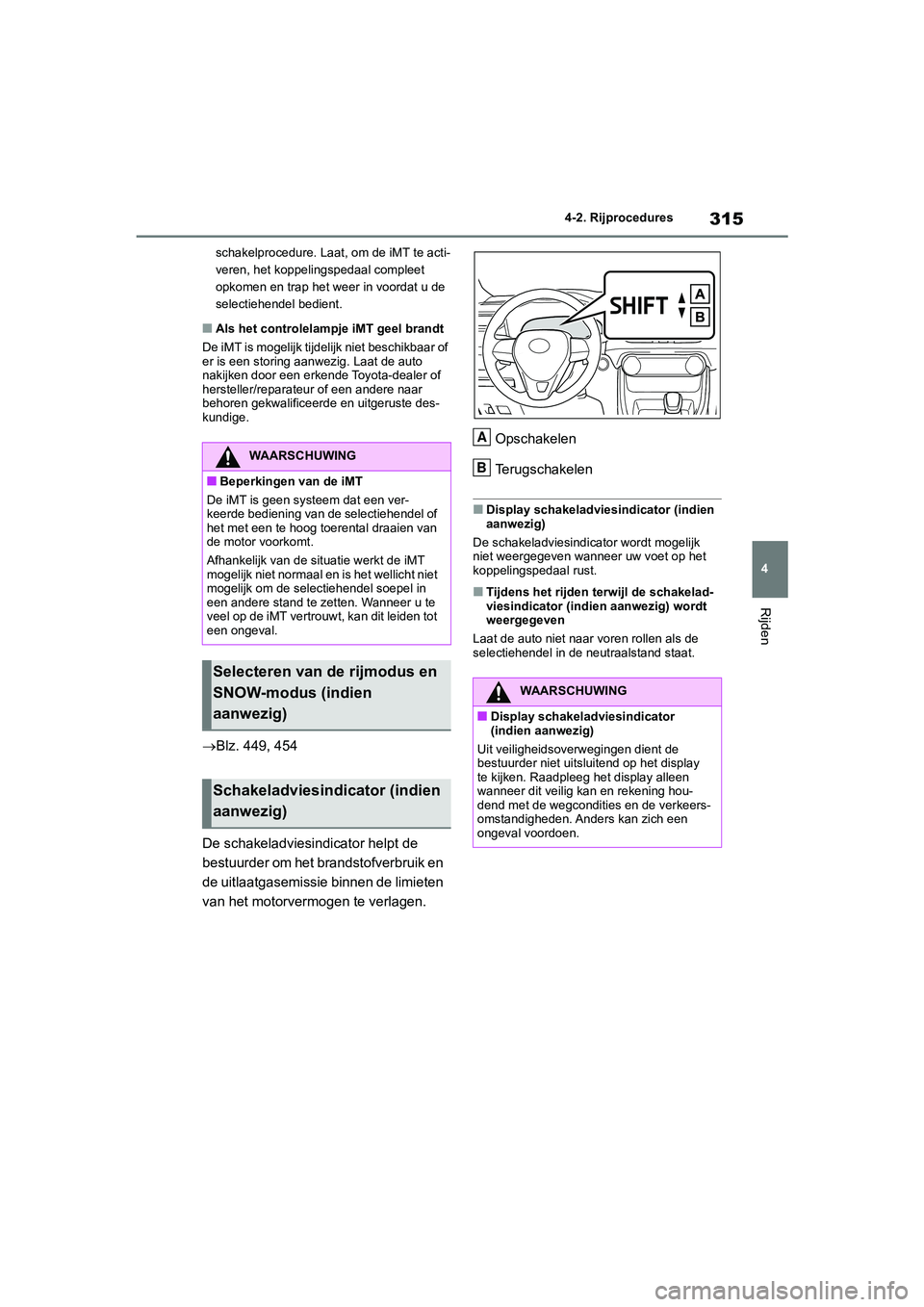

315
4
4-2. Rijprocedures
Rijden
schakelprocedure. Laat, om de iMT te acti-
veren, het koppelingspedaal compleet
opkomen en trap het weer in voordat u de
selectiehendel bedient.
■Als het controlelampje iMT geel brandt
De iMT is mogelijk tijdelijk niet beschikbaar of
er is een storing aanwezig. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Blz. 449, 454
De schakeladviesindicator helpt de
bestuurder om het brandstofverbruik en
de uitlaatgasemissie binnen de limieten
van het motorvermogen te verlagen. Opschakelen
Terugschakelen
■Display schakeladviesindicator (indien
aanwezig)
De schakeladviesindi cator wordt mogelijk
niet weergegeven wanneer uw voet op het
koppelingspedaal rust.
■Tijdens het rijden terwijl de schakelad-
viesindicator (indien aanwezig) wordt
weergegeven
Laat de auto niet naar voren rollen als de
selectiehendel in de neutraalstand staat.
WAARSCHUWING
■Beperkingen van de iMT
De iMT is geen systeem dat een ver-
keerde bediening van de selectiehendel of
het met een te hoog toerental draaien van
de motor voorkomt.
Afhankelijk van de situatie werkt de iMT
mogelijk niet normaal en is het wellicht niet
mogelijk om de selectiehendel soepel in
een andere stand te zetten. Wanneer u te
veel op de iMT vertrouwt, kan dit leiden tot
een ongeval.
Selecteren van de rijmodus en
SNOW-modus (indien
aanwezig)
Schakeladviesindicator (indien
aanwezig)
WAARSCHUWING
■Display schakeladviesindicator
(indien aanwezig)
Uit veiligheidsoverwegingen dient de
bestuurder niet uitsluitend op het display
te kijken. Raadpleeg het display alleen
wanneer dit veilig kan en rekening hou-
dend met de wegcondities en de verkeers-
omstandigheden. Anders kan zich een
ongeval voordoen.
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 315 Monday, October 7, 2019 3:26 PM

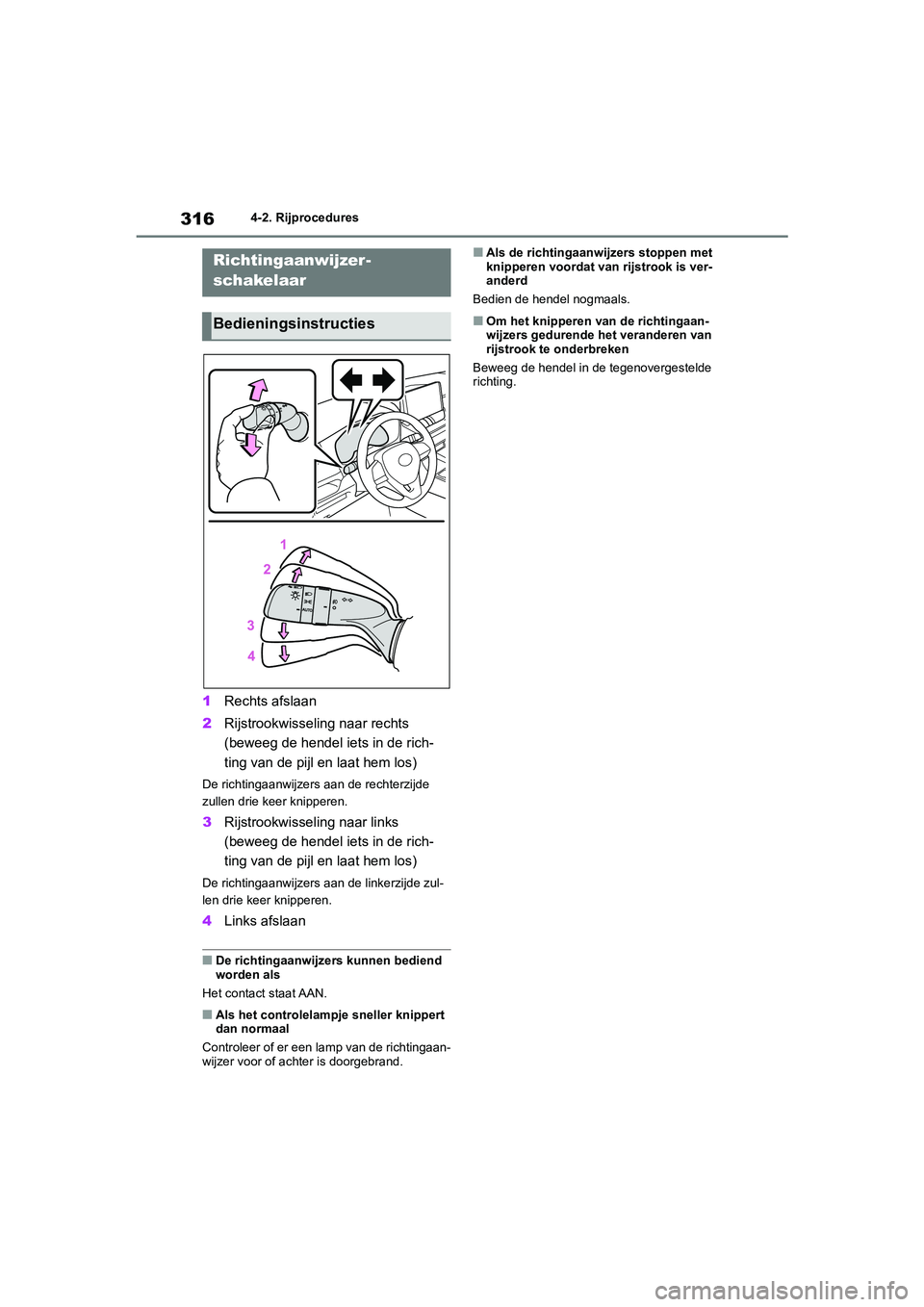

3164-2. Rijprocedures
1Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel i ets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de rechterzijde
zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel i ets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de linkerzijde zul-
len drie keer knipperen.
4Links afslaan
■De richtingaanwijzers kunnen bediend
worden als
Het contact staat AAN.
■Als het controlelampje sneller knippert
dan normaal
Controleer of er een lamp van de richtingaan-
wijzer voor of achter is doorgebrand.
■Als de richtingaanwijzers stoppen met
knipperen voordat van rijstrook is ver-
anderd
Bedien de hendel nogmaals.
■Om het knipperen van de richtingaan-
wijzers gedurende het veranderen van
rijstrook te onderbreken
Beweeg de hendel in de tegenovergestelde
richting.
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
pM_RAV4_OM_OM42C76E_(EE).book P age 316 Monday, October 7, 2019 3:26 PM

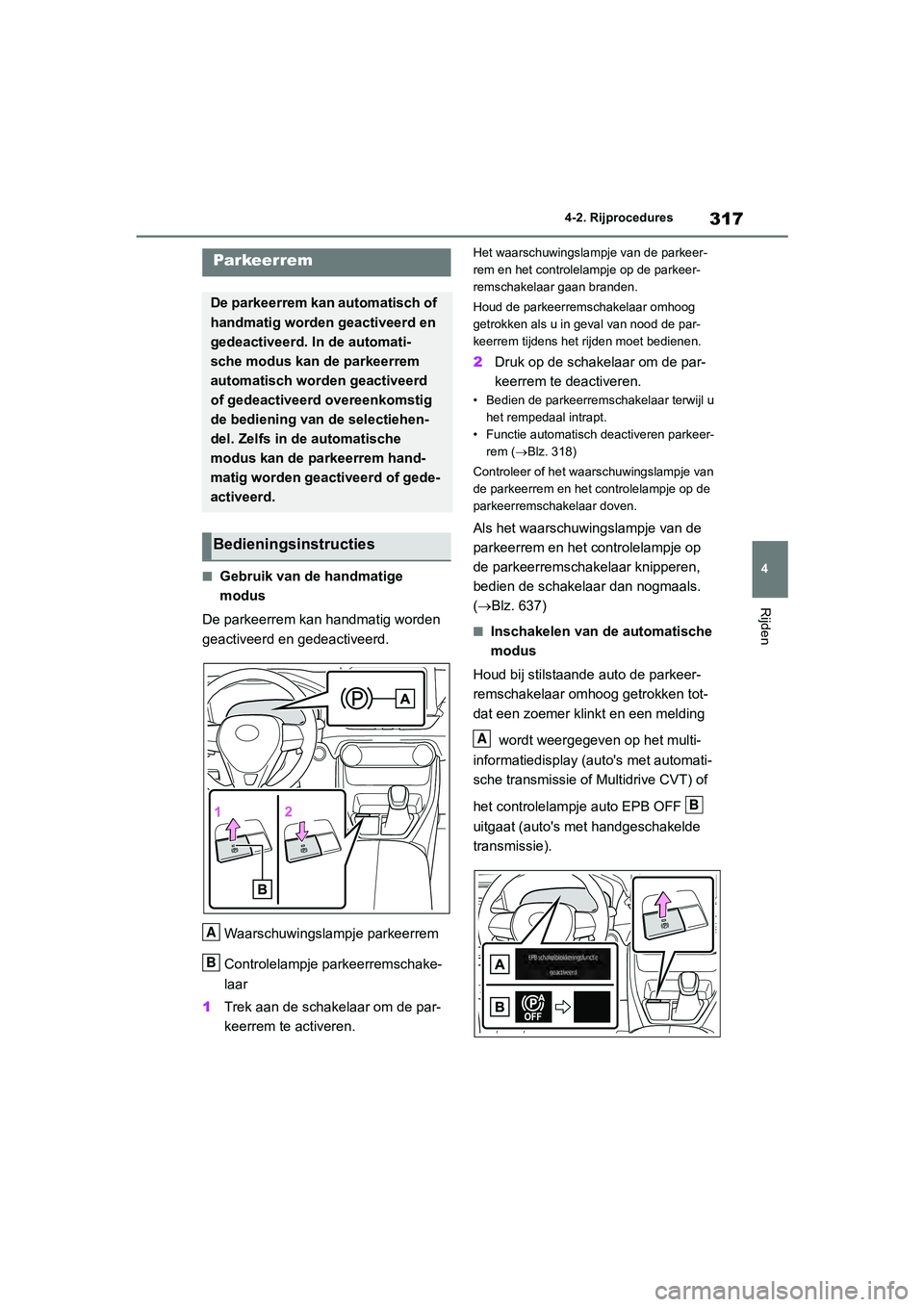

317
4
4-2. Rijprocedures
Rijden
■Gebruik van de handmatige
modus
De parkeerrem kan handmatig worden
geactiveerd en gedeactiveerd.
Waarschuwingslampje parkeerrem
Controlelampje parkeerremschake-
laar
1 Trek aan de schak elaar om de par-
keerrem te activeren.
Het waarschuwingslampje van de parkeer-
rem en het controlelampje op de parkeer-
remschakelaar gaan branden.
Houd de parkeerremschakelaar omhoog
getrokken als u in geval van nood de par-
keerrem tijdens het rijden moet bedienen.
2 Druk op de schakelaar om de par-
keerrem te deactiveren.
• Bedien de parkeerrems chakelaar terwijl u
het rempedaal intrapt.
• Functie automatisch deactiveren parkeer- rem ( Blz. 318)
Controleer of het waarschuwingslampje van
de parkeerrem en het controlelampje op de
parkeerremschakelaar doven.
Als het waarschuwingslampje van de
parkeerrem en het controlelampje op
de parkeerremschakelaar knipperen,
bedien de schakela ar dan nogmaals.
(Blz. 637)
■Inschakelen van de automatische
modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken tot-
dat een zoemer klinkt en een melding
wordt weergegeven op het multi-
informatiedisplay (auto's met automati-
sche transmissie of Multidrive CVT) of
het controlelampje auto EPB OFF
uitgaat (auto's m et handgeschakelde
transmissie).
Parkeerrem
De parkeerrem kan automatisch of
handmatig worden geactiveerd en
gedeactiveerd. In de automati-
sche modus kan de parkeerrem
automatisch worden geactiveerd
of gedeactiveerd overeenkomstig
de bediening van de selectiehen-
del. Zelfs in de automatische
modus kan de pa rkeerrem hand-
matig worden geactiveerd of gede-
activeerd.
Bedieningsinstructies
A
B
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 317 Monday, October 7, 2019 3:26 PM

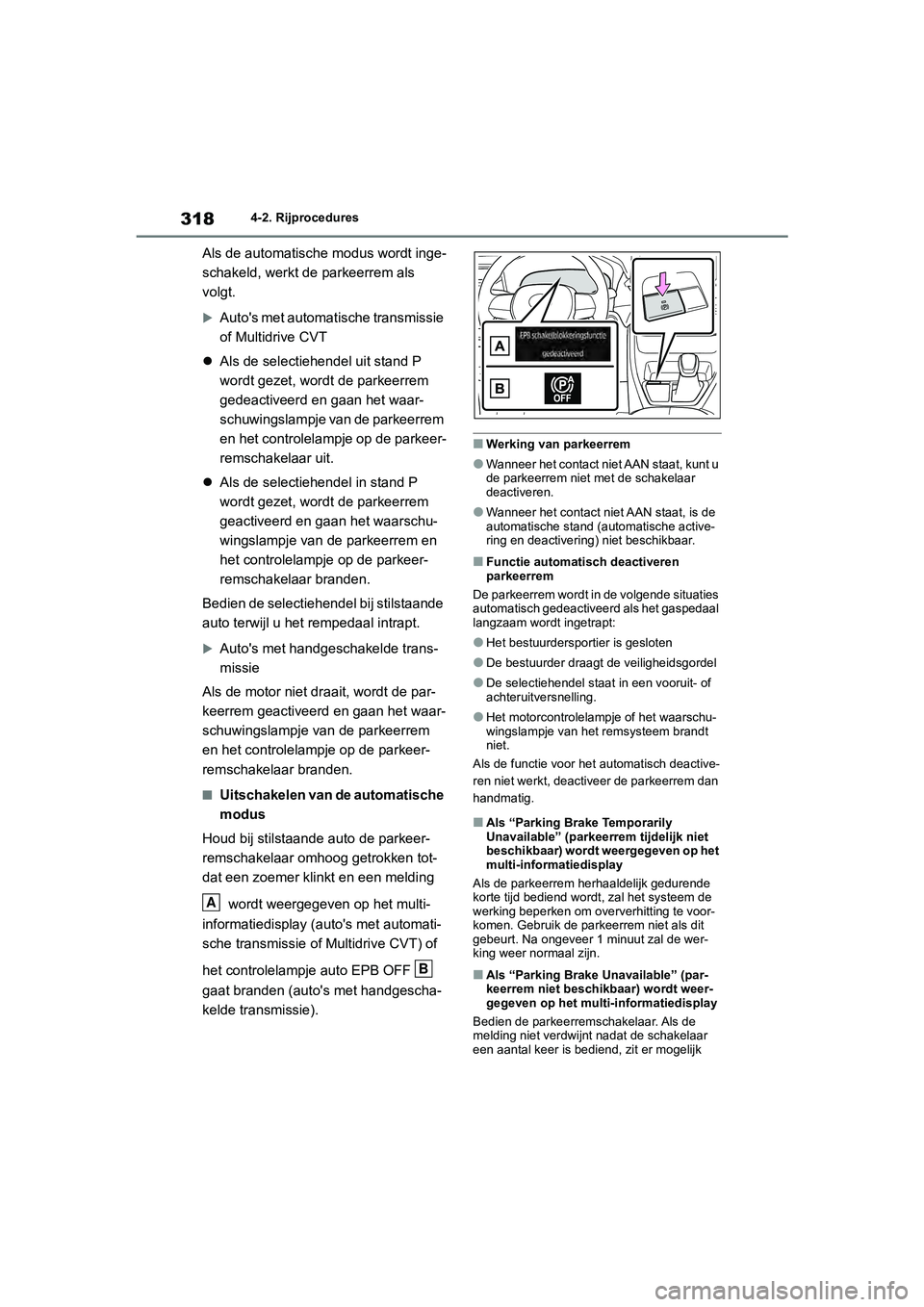

3184-2. Rijprocedures
Als de automatische modus wordt inge-
schakeld, werkt de parkeerrem als
volgt.
Auto's met automatische transmissie
of Multidrive CVT
 Als de selectiehendel uit stand P
wordt gezet, wordt de parkeerrem
gedeactiveerd en gaan het waar-
schuwingslampje van de parkeerrem
en het controlelampje op de parkeer-
remschakelaar uit.
 Als de selectiehendel in stand P
wordt gezet, wordt de parkeerrem
geactiveerd en gaan het waarschu-
wingslampje van de parkeerrem en
het controlelampje op de parkeer-
remschakelaar branden.
Bedien de selectiehendel bij stilstaande
auto terwijl u het rempedaal intrapt.
Auto's met handgeschakelde trans-
missie
Als de motor niet dr aait, wordt de par-
keerrem geactiveerd en gaan het waar-
schuwingslampje van de parkeerrem
en het controlelampje op de parkeer-
remschakelaar branden.
■Uitschakelen van de automatische
modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken tot-
dat een zoemer klinkt en een melding
wordt weergegeven op het multi-
informatiedisplay ( auto's met automati-
sche transmissie of Multidrive CVT) of
het controlelamp je auto EPB OFF
gaat branden (auto's met handgescha-
kelde transmissie).
■Werking van parkeerrem
●Wanneer het contact niet AAN staat, kunt u
de parkeerrem niet met de schakelaar
deactiveren.
●Wanneer het contact niet AAN staat, is de
automatische stand (automatische active-
ring en deactivering) niet beschikbaar.
■Functie automatisch deactiveren
parkeerrem
De parkeerrem wordt in de volgende situaties
automatisch gedeactiveerd als het gaspedaal
langzaam wordt ingetrapt:
●Het bestuurdersportier is gesloten
●De bestuurder draagt de veiligheidsgordel
●De selectiehendel staa t in een vooruit- of
achteruitversnelling.
●Het motorcontrolelampje of het waarschu-
wingslampje van het remsysteem brandt
niet.
Als de functie voor het automatisch deactive-
ren niet werkt, deactiveer de parkeerrem dan
handmatig.
■Als “Parking Brake Temporarily
Unavailable” (parkeerrem tijdelijk niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay
Als de parkeerrem herhaaldelijk gedurende
korte tijd bediend wordt, zal het systeem de
werking beperken om oververhitting te voor-
komen. Gebruik de parkeerrem niet als dit
gebeurt. Na ongeveer 1 minuut zal de wer-
king weer normaal zijn.
■Als “Parking Brake Unavailable” (par-
keerrem niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Bedien de parkeerremschakelaar. Als de
melding niet verdwijnt nadat de schakelaar
een aantal keer is bediend, zit er mogelijk
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 318 Monday, October 7, 2019 3:26 PM

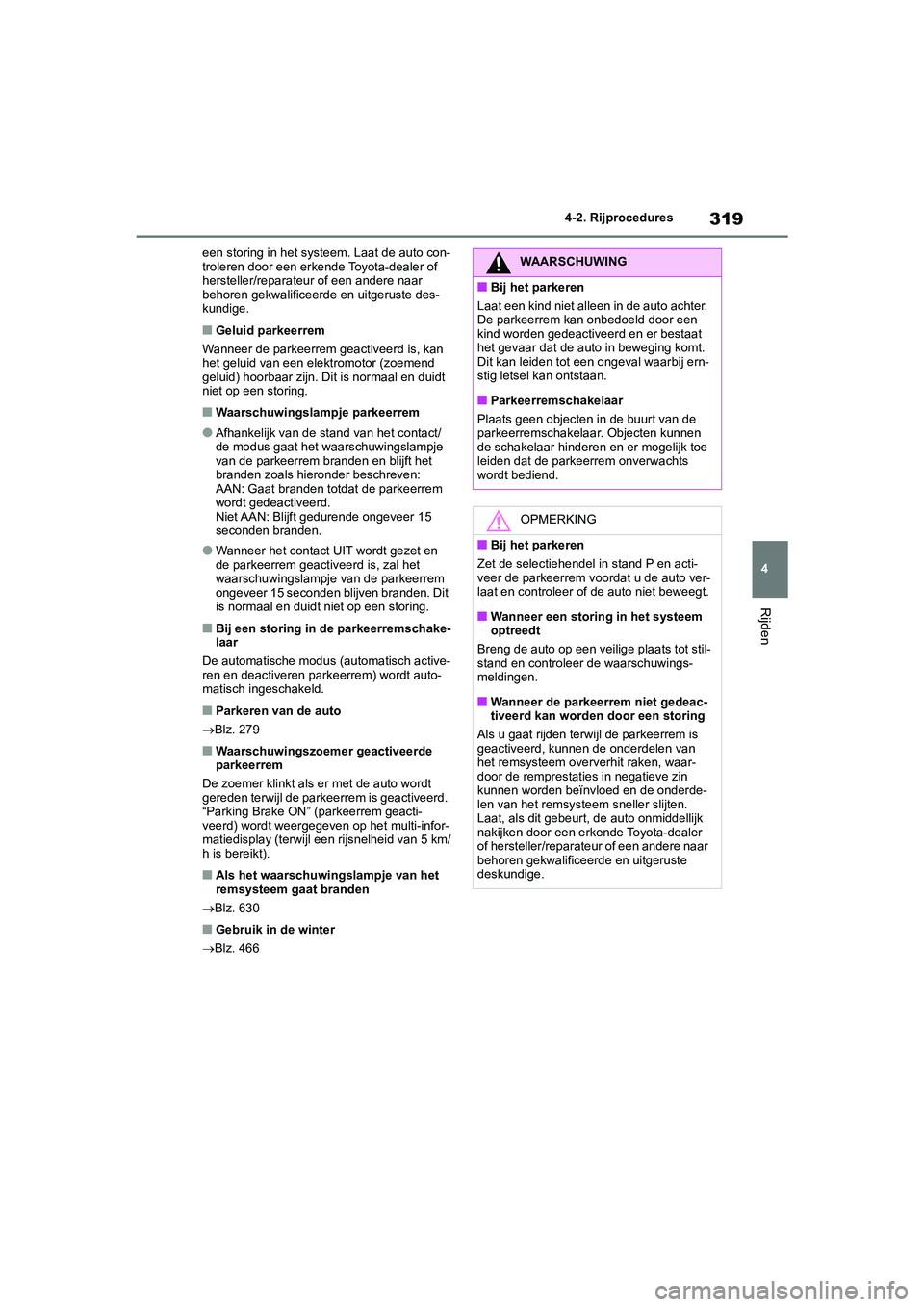

319
4
4-2. Rijprocedures
Rijden
een storing in het systeem. Laat de auto con-
troleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Geluid parkeerrem
Wanneer de parkeerrem geactiveerd is, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
■Waarschuwingslampje parkeerrem
●Afhankelijk van de stand van het contact/
de modus gaat het waarschuwingslampje
van de parkeerrem branden en blijft het
branden zoals hieronder beschreven:
AAN: Gaat branden totdat de parkeerrem
wordt gedeactiveerd.
Niet AAN: Blijft gedurende ongeveer 15
seconden branden.
●Wanneer het contact UIT wordt gezet en
de parkeerrem geactiveerd is, zal het
waarschuwingslampje van de parkeerrem
ongeveer 15 seconden blijven branden. Dit
is normaal en duidt niet op een storing.
■Bij een storing in de parkeerremschake-
laar
De automatische modus (automatisch active-
ren en deactiveren parkeerrem) wordt auto-
matisch ingeschakeld.
■Parkeren van de auto
 Blz. 279
■Waarschuwingszoemer geactiveerde
parkeerrem
De zoemer klinkt als er met de auto wordt
gereden terwijl de parkeerrem is geactiveerd.
“Parking Brake ON” (parkeerrem geacti-
veerd) wordt weergegeven op het multi-infor-
matiedisplay (terwijl een rijsnelheid van 5 km/
h is bereikt).
■Als het waarschuwingslampje van het
remsysteem gaat branden
 Blz. 630
■Gebruik in de winter
 Blz. 466
WAARSCHUWING
■Bij het parkeren
Laat een kind niet alleen in de auto achter.
De parkeerrem kan onbedoeld door een
kind worden gedeactiveerd en er bestaat
het gevaar dat de auto in beweging komt.
Dit kan leiden tot een ongeval waarbij ern-
stig letsel kan ontstaan.
■Parkeerremschakelaar
Plaats geen objecten in de buurt van de
parkeerremschakelaa r. Objecten kunnen
de schakelaar hinderen en er mogelijk toe
leiden dat de parkeerrem onverwachts
wordt bediend.
OPMERKING
■Bij het parkeren
Zet de selectiehendel in stand P en acti-
veer de parkeerrem voordat u de auto ver-
laat en controleer of de auto niet beweegt.
■Wanneer een storing in het systeem
optreedt
Breng de auto op een veilige plaats tot stil-
stand en controleer de waarschuwings-
meldingen.
■Wanneer de parkeerrem niet gedeac-
tiveerd kan worden door een storing
Als u gaat rijden terwijl de parkeerrem is
geactiveerd, kunnen de onderdelen van
het remsysteem oververhit raken, waar-
door de remprestaties in negatieve zin
kunnen worden beïnvloed en de onderde-
len van het remsysteem sneller slijten.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 319 Monday, October 7, 2019 3:26 PM
