6728-2. Stappen die genomen moeten worden in noodgevallen
welke stand het contact stond voordat de
accu ontladen raakte.
■Als de accu verwijderd of ontladen is
(auto's met Stop & Start-systeem)
De motor wordt gedurende maximaal een uur
mogelijk niet automatisch door het Stop &
Start-systeem uitgeschakeld.
■Vervangen van de batterij
●Auto's met Stop & Start-systeem:
Gebruik een originele accu die speciaal is
ontworpen voor gebruik met het Stop & Start-
systeem of een accu met gelijkwaardige spe-
cificaties. Wanneer een niet-ondersteunde
accu wordt gebruikt, wordt de werking van
het Stop & Start-systeem mogelijk beperkt
om de accu te beschermen. Ook nemen de
prestaties van de accu mogelijk af en kan de
motor mogelijk niet worden herstart. Neem
voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Gebruik een accu die voldoet aan de Euro-
pese wetgeving.
●Type A:
Gebruik een accu van hetzelfde formaat als
de vorige (LN2), met een gelijkwaardige
capaciteit van 20 uur (20HR) (60 Ah) of meer,
en een gelijkwaardig koudstartvermogen
(CCA) (360 A) of meer.
●Type B:
Gebruik een accu van hetzelfde formaat als
de vorige (LN2), met een gelijkwaardige
capaciteit van 20 uur (20HR) (60 Ah) of meer,
en een gelijkwaardig koudstartvermogen
(CCA) (560 A) of meer.
●Type C:
Gebruik een accu van hetzelfde formaat als
de vorige (LN3), met een gelijkwaardige
capaciteit van 20 uur (20HR) (65 Ah) of meer,
en een gelijkwaardig koudstartvermogen
(CCA) (603 A) of meer.
• Als het formaat verschilt, kan de accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto
korte tijd niet gebruikt is, kan de accu ont- laden en kan de motor mogelijk niet meer
worden gestart.
WAARSCHUWING
■Verwijderen van de accuklemmen
Verwijder altijd eerst de minkabel (-). Als
de pluspool (+) bij het verwijderen in con-
tact komt met metalen onderdelen in de
buurt, kunnen er vonken ontstaan waar-
door brand kan ontstaan. Ook kunt u een
elektrische schok krijgen en ernstig letsel
oplopen.
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de accu kan komen,
per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aange-
sloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met
een ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel n iet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
accu.
■Voorzorgsmaatregelen met betrek-
king tot de accu
De accu bevat giftige en corrosieve elek-
trolyt en de onderdelen van de accu bevat-
ten lood en loodhoudende
samenstellingen. Neem bij het omgaan
met de accu de volgende voorzorgsmaat-
regelen in acht:
●Draag bij het werken met de accu altijd
een veiligheidsbril en zorg ervoor dat de
vloeistof uit de accu niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de accu heen.
pM_RAV4_OM_OM42C76E_(EE).book P age 672 Monday, October 7, 2019 3:26 PM
Page 674 of 730

673
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Breng de auto op een veilige plaats
tot stilstand, schak el de airconditio-
ning uit en zet vervolgens de motor
af.
2 Als er stoom te zien is:
Open, nadat de st oom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
WAARSCHUWING
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof
op terechtgekomen is met een natte
spons of doek totdat er medische hulp
kan worden verkregen.
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de accu.
■Bij het vervangen van de accu
Neem voor meer informatie over het ver-
vangen van de accu contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Voorkomen van schade aan de auto
(auto's met handgeschakelde trans-
missie)
Probeer de auto niet aan te duwen of aan
te slepen omdat hierdoor de driewegkata-
lysator te heet kan worden en er brand kan
ontstaan.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilator of in de aandrijfriem van
de motor.
Als de motor over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
De naald van de ko elvloeistoftem-
peratuurmeter (Blz. 122, 126)
komt in het rode gebied of u merkt
dat de motor minder vermogen
levert. (De auto accelereert bij-
voorbeeld niet als het gaspedaal
wordt ingetrapt.)
“Engine Coolant Temp High Stop
in a Safe Plac e See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) wordt weergegeven
op het multi-informatiedisplay.
Er komt stoom onder de motorkap
uit.
Correctieprocedures
pM_RAV4_OM_OM42C76E_(EE).book P age 673 Monday, October 7, 2019 3:26 PM
Page 675 of 730

6748-2. Stappen die genomen moeten worden in noodgevallen
3Controleer nadat de motor vol-
doende is afgekoeld de slangen en
het radiateurblok (radiateur) op spo-
ren van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofniveau is correct
als het zich tuss en de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
6Start de motor, schakel de aircondi-
tioning in en controleer of de koel-
ventilator van de radiateur draait en
of er geen koelvloeistof lekt uit de
radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingesch akeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Schakel als u hier niet zeker
van bent de airconditioning nog een aantal
keer in en uit. (De ventilator werkt mogelijk
niet bij temperaturen beneden het vries-
punt.)
7 Als de koelventilator niet draait:
Zet de motor onmiddellijk uit en
neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
8 Controleer of “Engine Coolant Temp
High Stop in a Safe Place See
Owner’s Manual (Temperatuur koel-
vloeistof te hoog. Breng auto op vei-
lige plaats tot stilstand. Raadpleeg
A
B
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 674 Monday, October 7, 2019 3:26 PM
Page 676 of 730

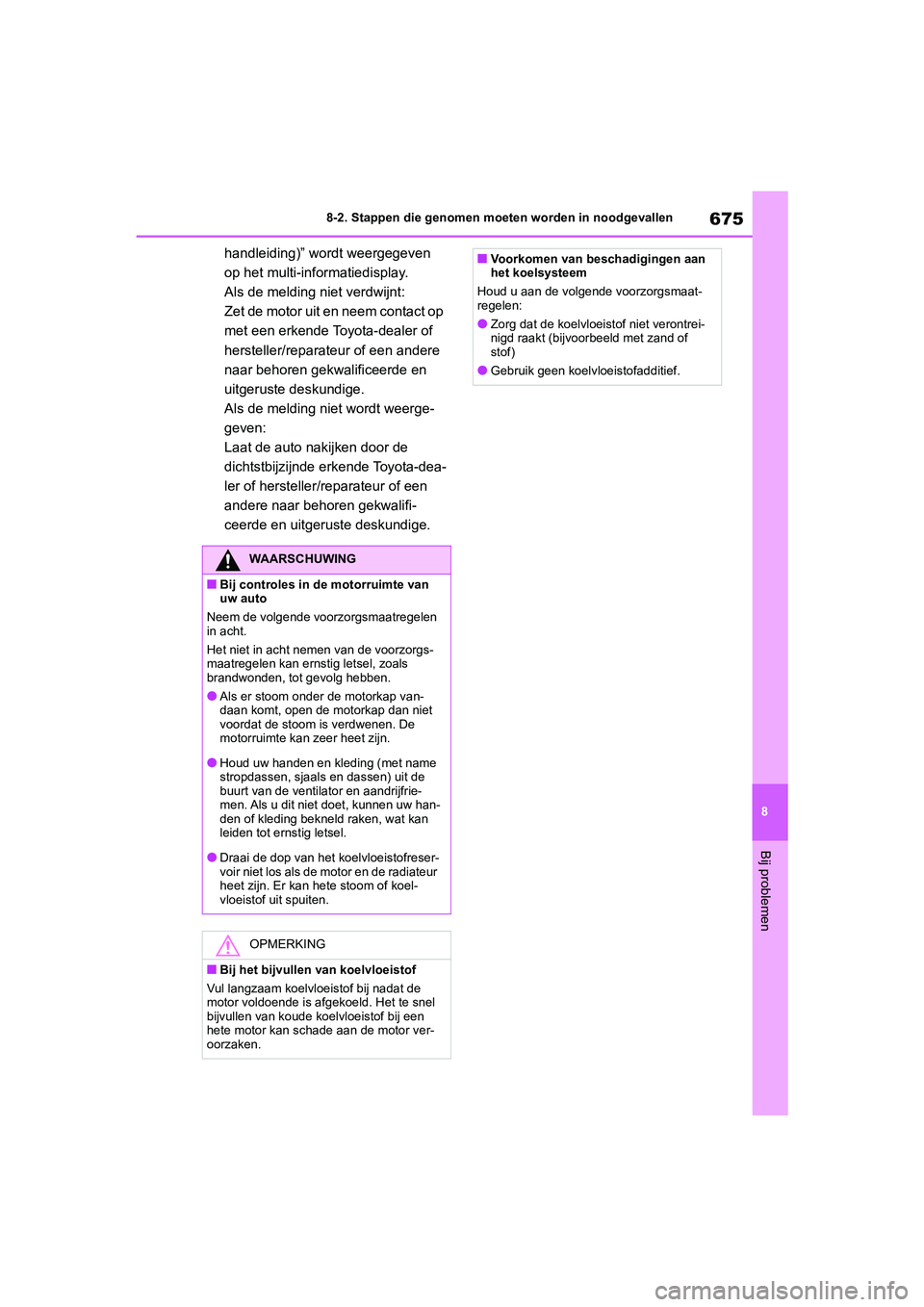

675
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
handleiding)” wordt weergegeven
op het multi-informatiedisplay.
Als de melding niet verdwijnt:
Zet de motor uit en neem contact op
met een erkende T
oyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel, zoals
brandwonden, tot gevolg hebben.
●Als er stoom onder de motorkap van-
daan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De
motorruimte kan zeer heet zijn.
●Houd uw handen en kleding (met name
stropdassen, sjaals en dassen) uit de
buurt van de ventilator en aandrijfrie-
men. Als u dit niet doet, kunnen uw han-
den of kleding bekneld raken, wat kan
leiden tot ernstig letsel.
●Draai de dop van het koelvloeistofreser-
voir niet los als de motor en de radiateur
heet zijn. Er kan hete stoom of koel-
vloeistof uit spuiten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de
motor voldoende is afgekoeld. Het te snel
bijvullen van koude koelvloeistof bij een
hete motor kan schade aan de motor ver-
oorzaken.
■Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende voorzorgsmaat-
regelen:
●Zorg dat de koelvloeistof niet verontrei-
nigd raakt (bijvoorbeeld met zand of
stof)
●Gebruik geen koelvloeistofadditief.
pM_RAV4_OM_OM42C76E_(EE).book P age 675 Monday, October 7, 2019 3:26 PM
Page 677 of 730

6768-2. Stappen die genomen moeten worden in noodgevallen
1Zet de motor uit. Activeer de par-
keerrem en zet de selectiehendel in
stand P (auto's met automatische
transmissie of Multi drive CVT) of in
stand N (auto's met handgescha-
kelde transmissie).
2 Verwijder de modder, sneeuw, enz.
rond het doorslippende wiel.
3 Plaats een stuk h out, stenen of
andere materialen die ervoor kun-
nen zorgen dat de wielen weer grip
krijgen onder de banden.
4 Start de motor opnieuw.
5 Zet de selectiehendel in stand D of
R (auto's met automatische trans-
missie of Multidrive CVT) of 1 of R
(auto's met handgeschakelde trans-
missie) en deactiveer de parkeer-
rem. Trap vervol gens voorzichtig
het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krij-
gen
Druk op om de TRC uit te schakelen.
( Blz. 459)Als de auto vast komt te
zitten
Voer de volgende procedures uit
als de banden doorslippen of als
de auto vastzit in modder, sneeuw,
enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
(auto's met automatische transmis-
sie of Multidrive CVT)
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ont-
staan.
OPMERKING
■Om beschadiging van de transmissie
en andere componenten te voorko-
men
●Voorkom dat de wielen gaan doorslip-
pen en dat het gaspedaal verder wordt
ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
pM_RAV4_OM_OM42C76E_(EE).book P age 676 Monday, October 7, 2019 3:26 PM
Page 678 of 730
9
677
9
Voertuigspecificaties
Voertuigspecificaties
9-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.) ..... 678
Informatie over brandstof....... 692
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......... 694
9-3. Initialisatie
Te initialiseren onderdelen ..... 707
pM_RAV4_OM_OM42C76E_(EE).book P age 677 Monday, October 7, 2019 3:26 PM
Page 679 of 730

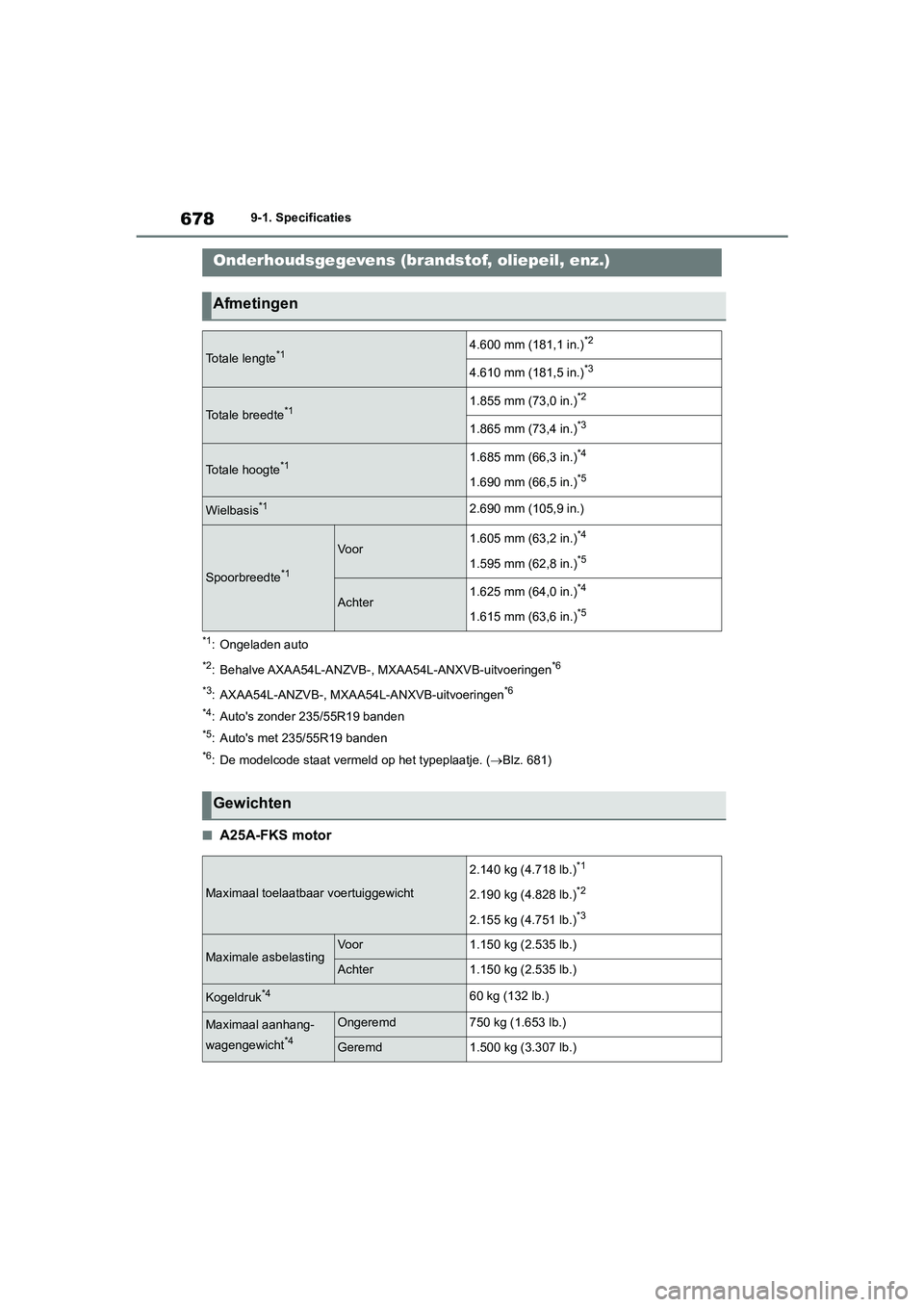

6789-1. Specificaties
9-1.Specificaties
*1: Ongeladen auto
*2: Behalve AXAA54L-ANZVB-, MXAA54L-ANXVB-uitvoeringen*6
*3
: AXAA54L-ANZVB-, MXAA54L-ANXVB-uitvoeringen*6
*4
: Auto's zonder 235/55R19 banden
*5: Auto's met 235/55R19 banden
*6: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
■A25A-FKS motor
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen
Totale lengte*14.600 mm (181,1 in.)*2
4.610 mm (181,5 in.)*3
Totale breedte*11.855 mm (73,0 in.)*2
1.865 mm (73,4 in.)*3
Totale hoogte*11.685 mm (66,3 in.)*4
1.690 mm (66,5 in.)*5
Wielbasis*12.690 mm (105,9 in.)
Spoorbreedte*1
Vo o r1.605 mm (63,2 in.)*4
1.595 mm (62,8 in.)*5
Achter1.625 mm (64,0 in.)*4
1.615 mm (63,6 in.)*5
Gewichten
Maximaal toelaatbaar voertuiggewicht
2.140 kg (4.718 lb.)*1
2.190 kg (4.828 lb.)*2
2.155 kg (4.751 lb.)*3
Maximale asbelastingVo o r1.150 kg (2.535 lb.)
Achter1.150 kg (2.535 lb.)
Kogeldruk*460 kg (132 lb.)
Maximaal aanhang-
wagengewicht*4
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)
pM_RAV4_OM_OM42C76E_(EE).book P age 678 Monday, October 7, 2019 3:26 PM
Page 680 of 730

679
9
9-1. Specificaties
Voertuigspecificaties

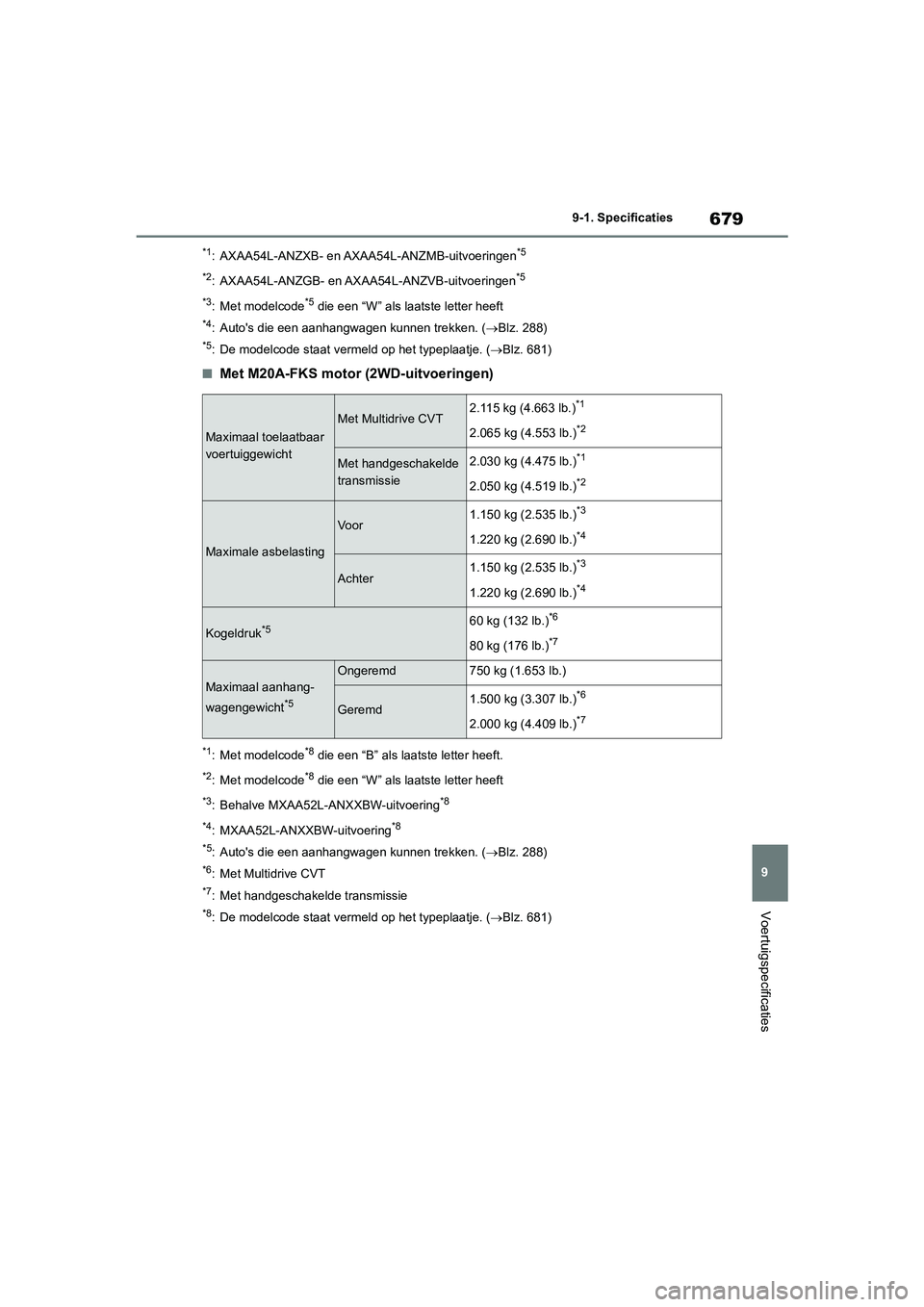

*1: AXAA54L-ANZXB- en AXAA54L-ANZMB-uitvoeringen*5
*2
: AXAA54L-ANZGB- en AXAA54L-ANZVB-uitvoeringen*5
*3
: Met modelcode*5 die een “W” als laatste letter heeft
*4: Auto's die een aanhangwagen kunnen trekken. ( Blz. 288)
*5: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
■Met M20A-FKS motor ( 2WD-uitvoeringen)
*1: Met modelcode*8 die een “B” als laatste letter heeft.
*2: Met modelcode*8 die een “W” als laatste letter heeft
*3: Behalve MXAA52L-ANXXBW-uitvoering*8
*4
: MXAA52L-ANXXBW-uitvoering*8
*5
: Auto's die een aanhangwagen kunnen trekken. ( Blz. 288)
*6: Met Multidrive CVT
*7: Met handgeschakelde transmissie
*8: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
Maximaal toelaatbaar
voertuiggewicht
Met Multidrive CVT2.115 kg (4.663 lb.)*1
2.065 kg (4.553 lb.)*2
Met handgeschakelde
transmissie2.030 kg (4.475 lb.)*1
2.050 kg (4.519 lb.)*2
Maximale asbelasting
Vo o r1.150 kg (2.535 lb.)*3
1.220 kg (2.690 lb.)*4
Achter1.150 kg (2.535 lb.)*3
1.220 kg (2.690 lb.)*4
Kogeldruk*560 kg (132 lb.)*6
80 kg (176 lb.)*7
Maximaal aanhang-
wagengewicht*5
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)*6
2.000 kg (4.409 lb.)*7
pM_RAV4_OM_OM42C76E_(EE).book P age 679 Monday, October 7, 2019 3:26 PM
