Page 649 of 730
6488-2. Stappen die genomen moeten worden in noodgevallen

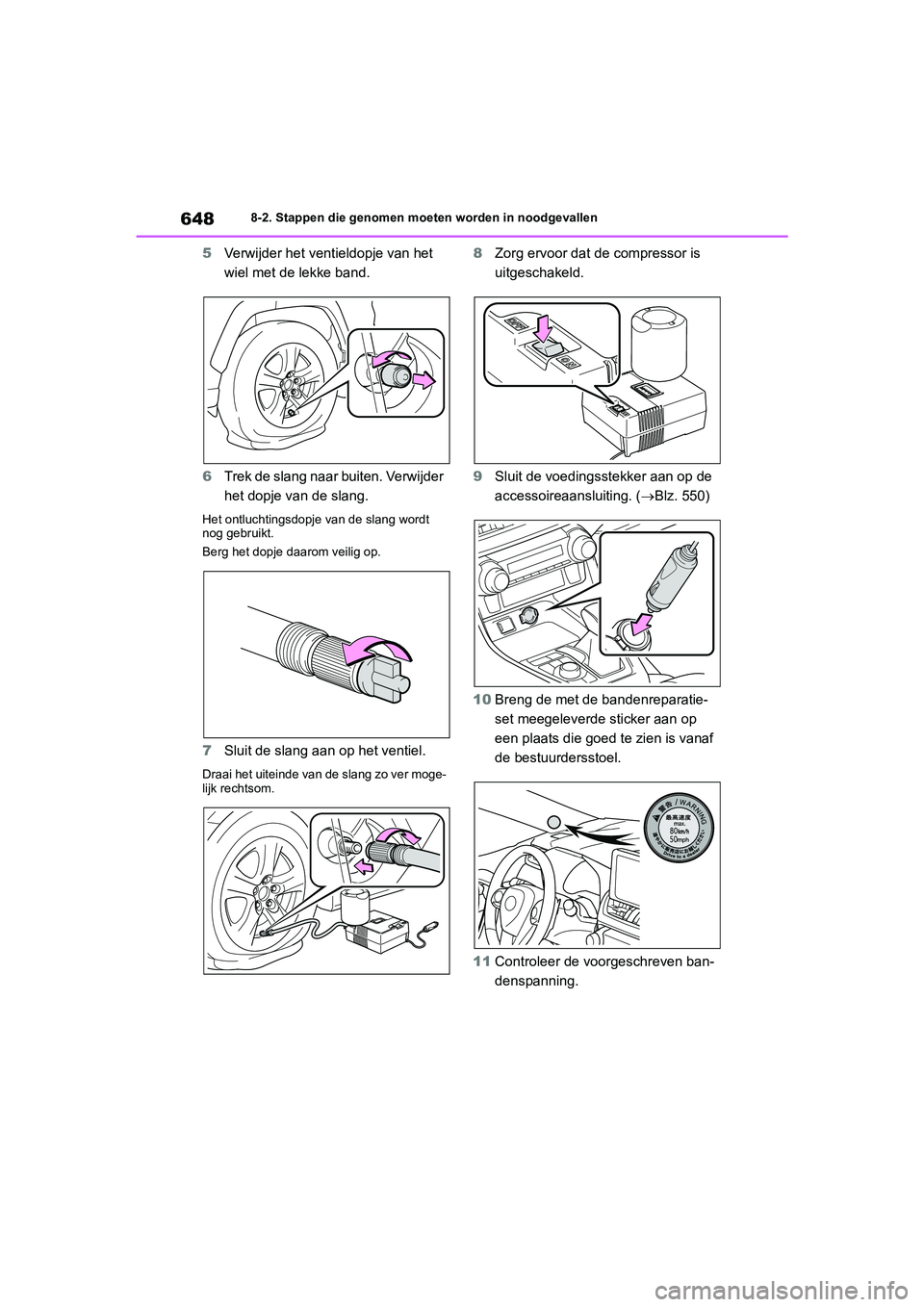

5Verwijder het ventieldopje van het
wiel met de lekke band.
6 Trek de slang naar buiten. Verwijder
het dopje van de slang.
Het ontluchtingsdopje van de slang wordt
nog gebruikt.
Berg het dopje daarom veilig op.
7Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver moge-
lijk rechtsom.
8Zorg ervoor dat de compressor is
uitgeschakeld.
9 Sluit de voedingsstekker aan op de
accessoireaansluiting. ( Blz. 550)
10 Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
11 Controleer de voorgeschreven ban-
denspanning.
pM_RAV4_OM_OM42C76E_(EE).book P age 648 Monday, October 7, 2019 3:26 PM
Page 650 of 730

649
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

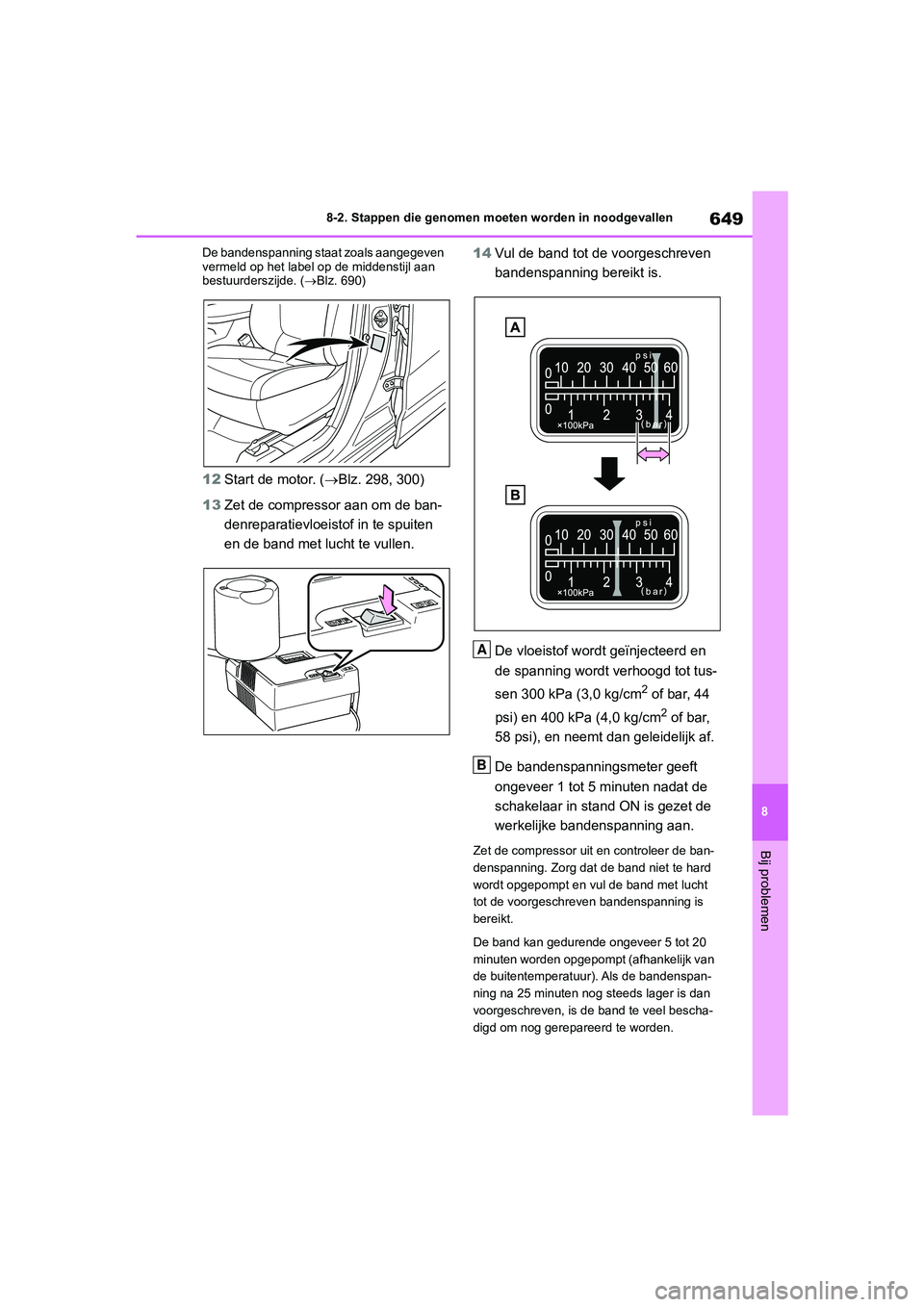

De bandenspanning staat zoals aangegeven
vermeld op het label o
p de middenstijl aan
bestuurderszijde. ( Blz. 690)
12 Start de motor. ( Blz. 298, 300)
13 Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen. 14
Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De vloeistof wordt geïnjecteerd en
de spanning wordt verhoogd tot tus-
sen 300 kPa (3,0 kg/cm
2 of bar, 44
psi) en 400 kPa (4,0 kg/cm
2 of bar,
58 psi), en neemt dan geleidelijk af.
De bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet de
werkelijke bandenspanning aan.
Zet de compressor uit en controleer de ban-
denspanning. Zorg dat de band niet te hard
wordt opgepompt en vul de band met lucht
tot de voorgeschreven bandenspanning is
bereikt.
De band kan gedurende ongeveer 5 tot 20
minuten worden opgepompt (afhankelijk van
de buitentemperatuur). Als de bandenspan-
ning na 25 minuten nog steeds lager is dan
voorgeschreven, is de band te veel bescha-
digd om nog gerepareerd te worden.
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 649 Monday, October 7, 2019 3:26 PM
Page 651 of 730

6508-2. Stappen die genomen moeten worden in noodgevallen
Schakel de compressor uit en neem contact
op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Laat wat lucht ontsnappen wanneer de ban-
denspanning de voorgeschreven waarde
overschrijdt. ( Blz. 690)
15 Maak terwijl de compressor is uitge-
schakeld de slang los van het ven-
tiel en trek vervolgens de
voedingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van
de slang wat bandenreparatievloeistof.
16Plaats het ventieldopje op het ven-
tiel van het gerepareerde wiel.
17 Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
18Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk op
in de bagageruimte.
19 Rijd, om de banden reparatievloei-
stof gelijkmatig over de band te ver-
delen, meteen ongeveer 5 km met
een snelheid van maximaal
80 km/h.
20 Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de repa-
ratieset weer aan.
Verwijder het dopje van de slang voordat u
de slang weer aansluit.
21 Schakel de compressor in, wacht
een paar seconden en schakel deze
dan weer uit. Controleer de banden-
spanning.
Als de bandenspanning lager is dan
130 kPa (1,3 kg/cm
2 of bar, 19 psi):
De band kan niet worden gerepa-
reerd. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of hoger
is, maar lager dan de voorgeschre-
ven spanning: Ga verder met stap
22.
Als de bandenspanning juist is
(Blz. 690): Ga verder met stap
23.
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 650 Monday, October 7, 2019 3:26 PM
Page 652 of 730

651
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
22
Zet de compressor aan om de band
op de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en
voer dan stap 20 uit.
23 Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
24Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
25 Voorkom plotseling remmen, plotse-
ling accelereren en scherpe boch-
ten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige die zich binnen een afstand
van 100 km bevindt voor het repare-
ren of vervangen van de band.
Neem voor de reparatie van een band of
afvoer van de bandenreparatieset contact
op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige weten dat er bandenreparatie-
vloeistof is ingespoten.
■Als de band te hard is opgepompt
1 Neem de slang los van het ventiel.
2 Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
3 Neem de slang los van het ventiel, verwij-
der het dopje van de slang en sluit dan
de slang weer aan.
4 Zet de compressor aan, wacht enkele
seconden en zet de compressor weer uit.
Controleer of de bandenspanningsmeter
de voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de spanning
onder de voorgeschreven waarde ligt en vul
de band tot de juiste spanning is bereikt.
■Nadat een band is gerepareerd met de
bandenreparatieset
●Vervang de bandenspanningssensor en -
zender.
●Zelfs als de bandenspanning op het voor-
geschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspan-
ning branden/knipperen.
pM_RAV4_OM_OM42C76E_(EE).book P age 651 Monday, October 7, 2019 3:26 PM
Page 653 of 730

6528-2. Stappen die genomen moeten worden in noodgevallen

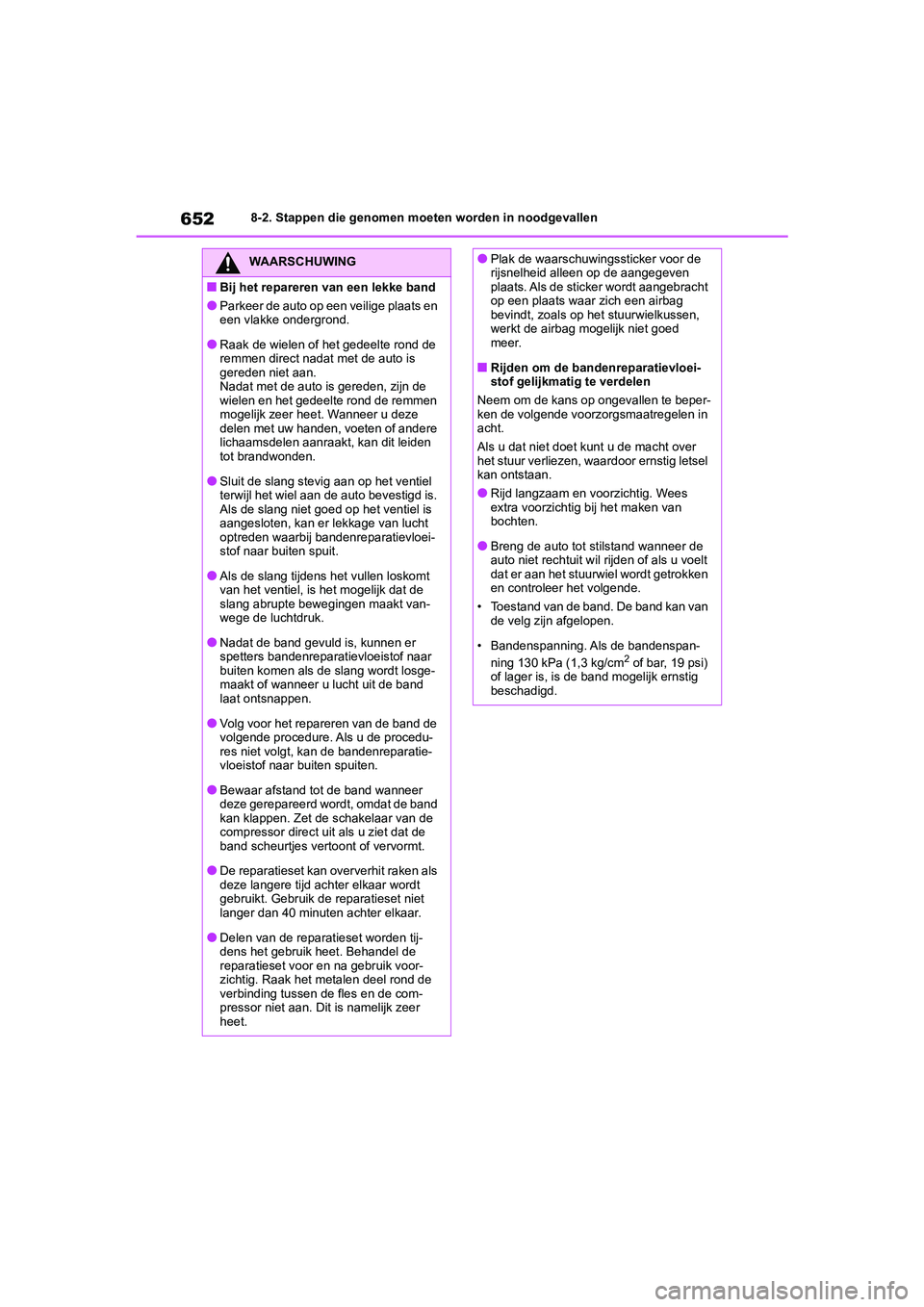

WAARSCHUWING
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en
een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de
remmen direct nadat met de auto is
gereden niet aan.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden
tot brandwonden.
●Sluit de slang stevig aan op het ventiel
terwijl het wiel aan de auto bevestigd is.
Als de slang niet goed op het ventiel is
aangesloten, kan er lekkage van lucht
optreden waarbij bandenreparatievloei-
stof naar buiten spuit.
●Als de slang tijdens het vullen loskomt
van het ventiel, is het mogelijk dat de
slang abrupte bewegingen maakt van-
wege de luchtdruk.
●Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof naar
buiten komen als de slang wordt losge-
maakt of wanneer u lucht uit de band
laat ontsnappen.
●Volg voor het repareren van de band de
volgende procedure. Als u de procedu-
res niet volgt, kan de bandenreparatie-
vloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de band
kan klappen. Zet de schakelaar van de
compressor direct uit als u ziet dat de
band scheurtjes vertoont of vervormt.
●De reparatieset kan oververhit raken als
deze langere tijd achter elkaar wordt
gebruikt. Gebruik de reparatieset niet
langer dan 40 minuten achter elkaar.
●Delen van de reparatieset worden tij-
dens het gebruik heet. Behandel de
reparatieset voor en na gebruik voor-
zichtig. Raak het metalen deel rond de
verbinding tussen de fles en de com-
pressor niet aan. Dit is namelijk zeer
heet.
●Plak de waarschuwingssticker voor de
rijsnelheid alleen op de aangegeven
plaats. Als de sticker wordt aangebracht
op een plaats waar zich een airbag
bevindt, zoals op het stuurwielkussen,
werkt de airbag mogelijk niet goed
meer.
■Rijden om de bandenreparatievloei-
stof gelijkmatig te verdelen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Rijd langzaam en voorzichtig. Wees
extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer de
auto niet rechtuit wil rijden of als u voelt
dat er aan het stuurwiel wordt getrokken
en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspan- ning 130 kPa (1,3 kg/cm
2 of bar, 19 psi)
of lager is, is de band mogelijk ernstig
beschadigd.
pM_RAV4_OM_OM42C76E_(EE).book P age 652 Monday, October 7, 2019 3:26 PM
Page 654 of 730

653
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging is veroorzaakt door
perforatie van het loopvlak door een
scherp voorwerp, zoals een spijker of
een schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat gro-
ter worden waardoor de band niet meer
tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig.
Zorg dat de bandenreparatieset niet in
aanraking komt met water, bijvoorbeeld
bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een
stoffige ondergrond, zoals in het zand of
in de berm. Als de reparatieset stof e.d.
opzuigt, kunnen er storingen optreden.
●Plaats de bandenreparatieset verticaal.
De bandenreparatieset werkt anders
niet.
■Voorzorgsmaatregelen voor de ban-
denreparatieset
●De reparatieset heeft als voeding 12V-
gelijkstroom nodig. Sluit de reparatieset
niet aan op andere voedingsbronnen.
●Als er brandstofdruppels op de repara-
tieset terechtkomen, kan de set bescha-
digd raken. Zorg dat de set niet met
brandstof in aanraking kan komen.
●Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de bagage-
ruimte, buiten bereik van kinderen.
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel onder-
delen als de bandenspanningsmeter
niet bloot aan schokken. Hierdoor kun-
nen storingen optreden.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
(auto's met bandenspanningswaar-
schuwingssysteem)
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
( Blz. 581)
pM_RAV4_OM_OM42C76E_(EE).book P age 653 Monday, October 7, 2019 3:26 PM
Page 655 of 730

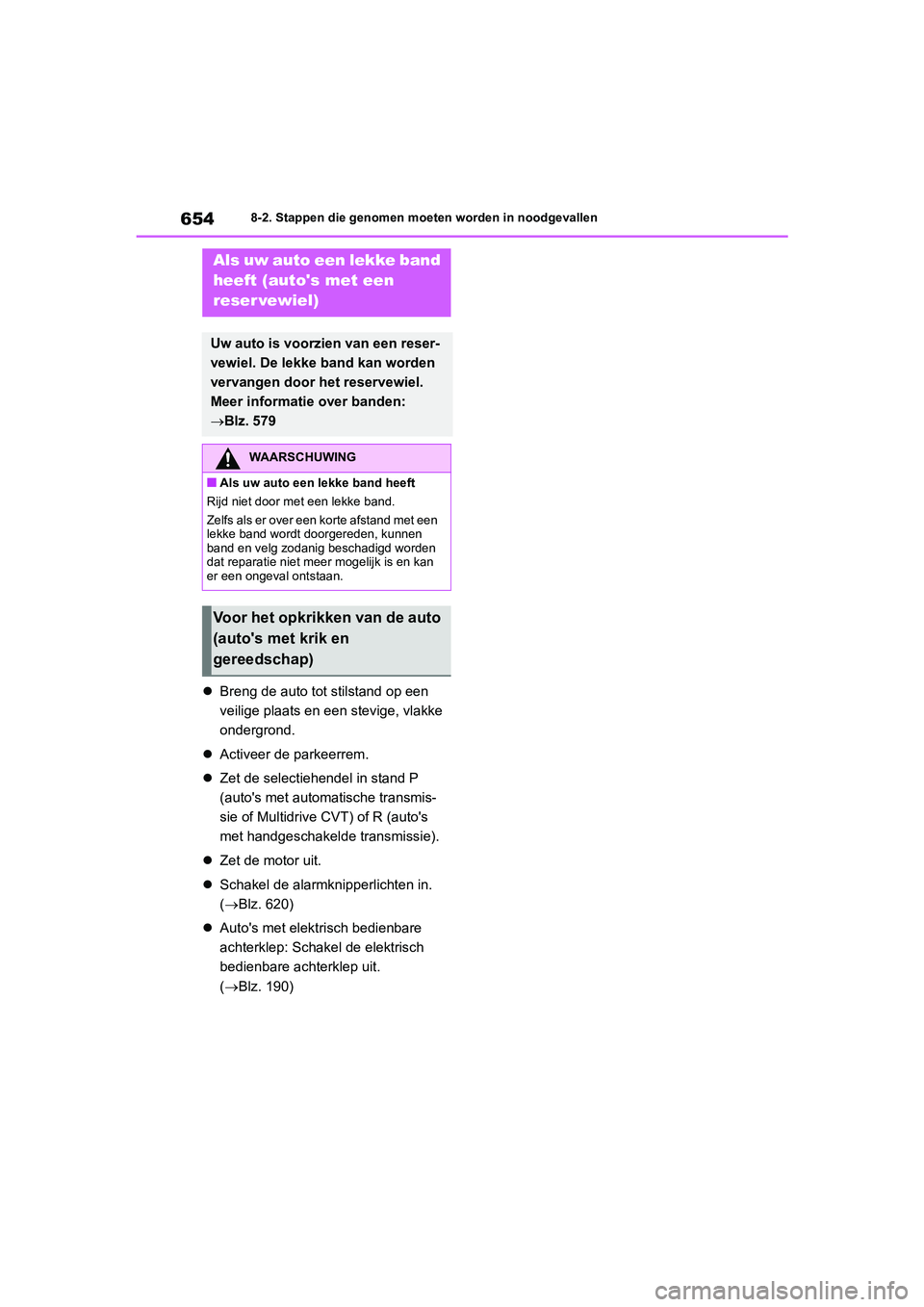

6548-2. Stappen die genomen moeten worden in noodgevallen
Breng de auto tot stilstand op een
veilige plaats en ee n stevige, vlakke
ondergrond.
Activeer de parkeerrem.
Zet de selectiehendel in stand P
(auto's met automatische transmis-
sie of Multidrive CVT) of R (auto's
met handgeschakelde transmissie).
Zet de motor uit.
Schakel de alarmkni pperlichten in.
(Blz. 620)
Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(Blz. 190)
Als uw auto een lekke band
heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
Blz. 579
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
(auto's met krik en
gereedschap)
pM_RAV4_OM_OM42C76E_(EE).book P age 654 Monday, October 7, 2019 3:26 PM
Page 656 of 730
655
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
*: Indien aanwezig
Krik (indien aanwezig)
Gereedschapstas (indien aanwezig)
Krikslinger (indien aanwezig)
Wielmoersleutel (indien aanwezig)
Sleepoog
Schroevendraaier, tang en s
leutels (indien aanwezig)
Reservewiel
Locatie van reservewiel, krik en gereedschap* en gereedschap*
A
B
C
D
E
F
G
pM_RAV4_OM_OM42C76E_(EE).book P age 655 Monday, October 7, 2019 3:26 PM
