2020 JEEP COMPASS Instructieboek (in Dutch)

207

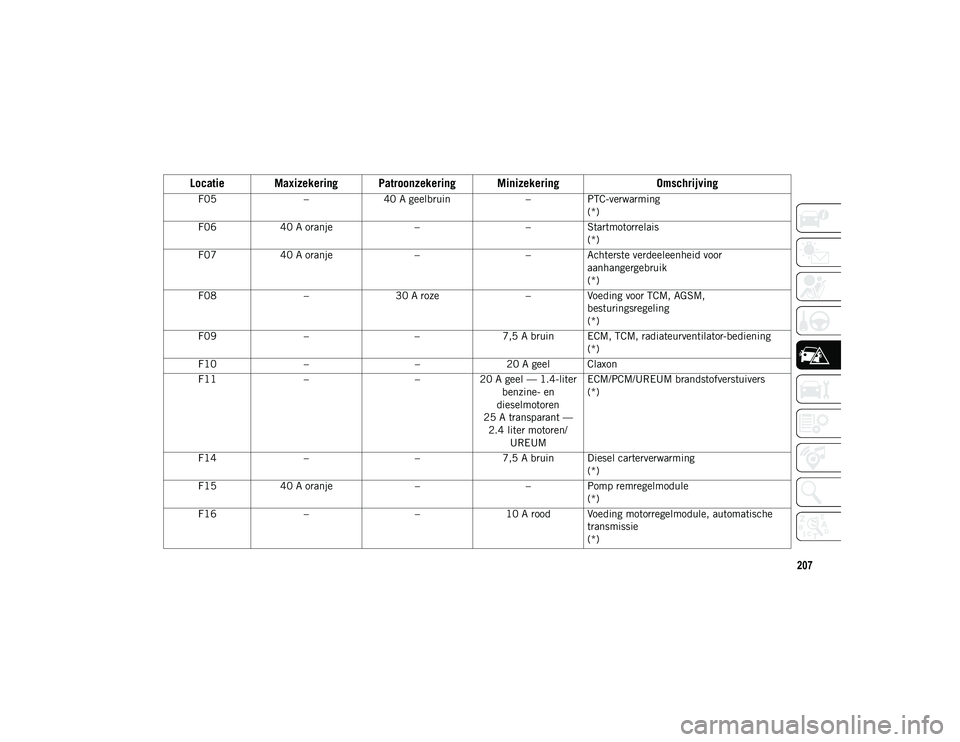

F05–40 A geelbruin –PTC-verwarming
(*)
F06 40 A oranje ––Startmotorrelais
(*)
F07 40 A oranje ––Achterste verdeeleenheid voor
aanhangergebruik
(*)
F08 –30 A roze –Voeding voor TCM, AGSM,
besturingsregeling
(*)
F09 – –7,5 A bruin ECM, TCM, radiateurventilator-bediening
(*)
F10 – –20 A geel Claxon
F11 – –20 A geel — 1.4-liter
benzine- en
dieselmotoren
25 A transparant — 2.4 liter motoren/ UREUM ECM/PCM/UREUM brandstofverstuivers
(*)
F14 – –7,5 A bruin Diesel carterverwarming
(*)
F15 40 A oranje ––Pomp remregelmodule
(*)
F16 – –10 A rood Voeding motorregelmodule, automatische
transmissie
(*)
Locatie Maxizekering Patroonzekering Minizekering Omschrijving
20_MP_UG_NL_EU_t.book Page 207

IN GEVAL VAN NOOD/PECH
208
F17– –10 A rood Secundaire belastingen motor
(*)
F18 – –20 A geel 12V-aansluitcontact in bagageruimte op
contact
F19 – –7,5 A bruin Compressor van de airconditioning
F20 – –20 A geel Sigarettenaansteker
F21 – –20 A geel Brandstofpomp
(*)
F22 – –20 A geel —
benzinemotor
15 A blauw — dieselmotor Brandstof - ontstekingsbobine/
diesel-brandstofverstuiver -
dieselonderdelen
(*)
F23 – –30 A groen Roosterverwarming ruit
F24 – –15 A blauw Voeding elektronische eenheid automatische
transmissie
(*)
F30 – –20 A geel (door klant
te kiezen, verplaatsen van F18) 12V-aansluitcontact in bagageruimte achter
continu op accu
F81 60 A blauw ––Gloeibougiemodule, DDCT SDU accuvoeding
(*)
F82 –40 A groen –Verwarming dieselbrandstoffilter
(*)
F83 –40 A groen –HVAC-ventilator
F84 – –30 A groen Voeding aandrijving op alle wielen
(*)
Locatie Maxizekering Patroonzekering Minizekering Omschrijving
20_MP_UG_NL_EU_t.book Page 208

209
Het zekeringkastje heeft aan de onderkant extra ATO-zekeringhouders.F87
– –5 A geelbruin Schakelhendel automatische transmissie
(*)
F88 – –7,5 A bruin Verwarmde buitenspiegels
F89 – –30 A groen Verwarmde achterruit
F90 – –
5 A geelbruin IBS-sensor (laadtoestand van de accu)
(*)
Fxx – –10 A rood Regelrelais dubbele accu met NON-DDCT
Trans
(*)
7,5 A bruin Regelrelais dubbele accu met DDCT Trans (*)
Locatie ATO-/UNIVAL-zekering Omschrijving
F15 A beigeRegelmodule aandrijflijn (4X4/AWD)
(*)
F2 10 A roodECM — detectie startdiagnose
(*)
F3 2 A grijsModbesturingsregeling
(*)
Locatie Maxizekering Patroonzekering Minizekering Omschrijving
20_MP_UG_NL_EU_t.book Page 209

IN GEVAL VAN NOOD/PECH
210
Zekeringen in het motorcompartiment/Hulpsysteem
Het hulpzekeringenpaneel bevindt zich vóór de accu aan de linkerkant van het motorcompartiment.
Zekeringen in interieur
Het zekeringenpaneel in het interieur bevindt zich in de passagiersruimte op het linker dashboardpaneel onder het instrumentenpaneel.
OPMERKING:
Zekeringen voor veiligheidssystemen (gemarkeerd met *) moeten worden onderhouden door een erkende dealer.
LocatieMaxizekering Patroonzekering Minizekering Omschrijving
F01––20 A geel NOx-sensor-voeding
F02 ––10 A rood PM-sensor-voeding
F03 ––15 A blauw SCR-module-voeding
F05 –30 A roze –ATS-relais-voeding
F06 –40 A geelbruin –SCR-module-voeding
Locatie HC micro-ISO-relais Omschrijving
R130 A ATS-relais
R2 30 A SCR-relais
LocatieMeszekering Omschrijving
F317,5 A bruinRegelaar voor vasthouden inzittende
F33 20 A geelMotor elektrisch bediende ruit passagierskant
F34 20 A geelMotor elektrisch bediende ruit bestuurderskant
F36 20 A geelInbraakmodule/sirene, radio, UCI-/USB-poort, VSU, klimaatregeling,
elektronisch stuurslot, elektrisch inklapbare spiegels,
beveiligingsgateway/DTV
20_MP_UG_NL_EU_t.book Page 210

211
F3710 A roodInstrumentenpaneel, regelmodule aandrijflijn, adaptieve cruise
control, ECC-blower (HVAC)
(*)
F38 20 A geelPortiervergrendeling/-ontgrendeling, ontgrendeling van de achterklep
F42 7,5 A bruinRemsysteemmodule, elektrische stuurbekrachtiging
(*)
F43 20 A geelRuitensproeierpomp voor en achter
F47 20 A geelRuitmechanisme linksachter
F48 20 A geelRuitmechanisme rechtsachter
F49 7,5 A bruinParkeersensoren, dode hoek, spanningsstabilisator,
vochtigheidssensor, elektronisch stuurslot, temperatuursensor,
spiegel, stoelverwarming, licht- en regensensor, start/stop-schakelaar
(*)
F50 7,5 A bruinRegelaar voor vasthouden inzittende
(*)
F51 7,5 A bruinElektronische klimaatregeling, inzittendenclassificatie,
achteruitrijcamera, klimaatregeling, koplamphoogteregeling,
terreinselectie, achterruitverwarming, gebruik van de trekhaak,
voelbare indicatie rijstrook verlaten
(*)
F53 7,5 A bruinContactschakelaarmodule zonder sleutel, elektrische parkeerrem,
RF-hub, instrumentenpaneel
(*)
F94 15 A blauwLendensteunverstelling bestuurdersstoel, voedingsuitgangen
Locatie Meszekering Omschrijving
20_MP_UG_NL_EU_t.book Page 211

IN GEVAL VAN NOOD/PECH
212

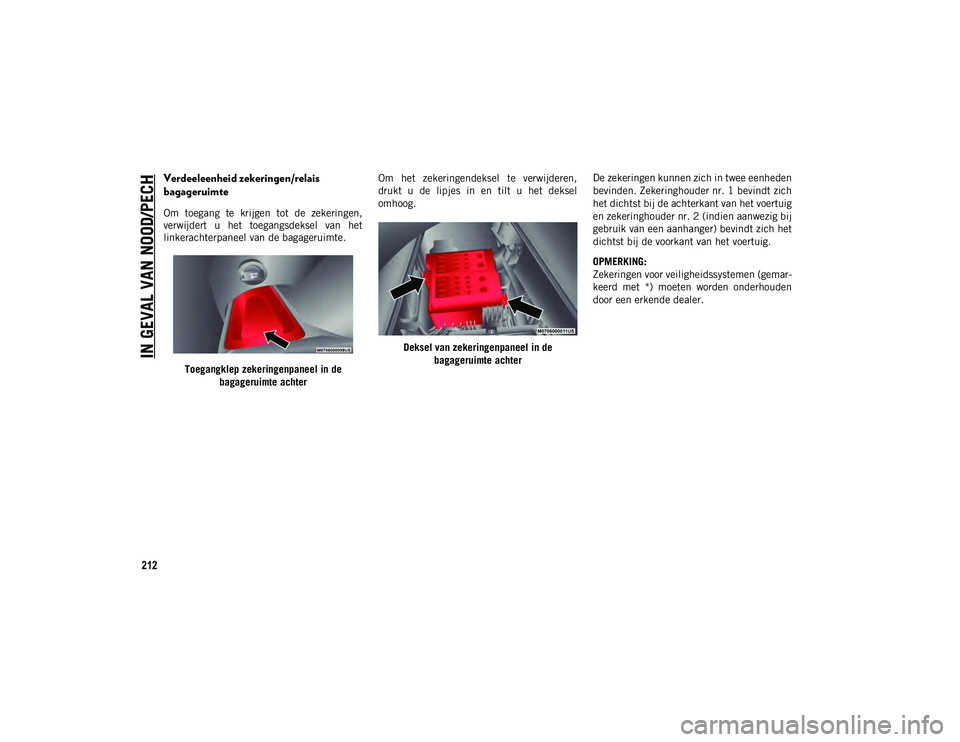

Verdeeleenheid zekeringen/relais
bagageruimte
Om toegang te krijgen tot de zekeringen,
verwijdert u het toegangsdeksel van het
linkerachterpaneel van de bagageruimte.Toegangklep zekeringenpaneel in de bagageruimte achter Om het zekeringendeksel te verwijderen,
drukt u de lipjes in en tilt u het deksel
omhoog.
Deksel van zekeringenpaneel in de bagageruimte achter De zekeringen kunnen zich in twee eenheden
bevinden. Zekeringhouder nr. 1 bevindt zich
het dichtst bij de achterkant van het voertuig
en zekeringhouder nr. 2 (indien aanwezig bij
gebruik van een aanhanger) bevindt zich het
dichtst bij de voorkant van het voertuig.
OPMERKING:
Zekeringen voor veiligheidssystemen (gemar
-
keerd met *) moeten worden onderhouden
door een erkende dealer.
20_MP_UG_NL_EU_t.book Page 212

213
Op de steun van de verdeeleenheid zekeringen/relais in de bagageruimte bevindt zich een maxizekeringshouder voor de elektrisch bediende
achterklep en een ATO/Uni-Val zekeringshouder voor het hifi-audiosysteem.
Zekeringhouder nr. 1
Locatie Minizekering Omschrijving
F130 A groenSpanningsomvormr (*)
F2 30 A groenStoel met geheugenfunctie
F3 20 A geelZonnedak — indien aanwezig
F4 30 A groenElektrisch verstelbare stoel (passagierskant)
F5 30 A groenElektrisch verstelbare stoel (bestuurderskant)
F6 7,5 A bruinElektrisch bediende lendesteun (elektrisch verstelbare stoelen)
F7 15 A blauwStuurverwarming/geventileerde stoelen
F8 20 A geelVerwarmde stoelen
Zekeringhouder nr. 2
Locatie Minizekering Omschrijving
F110 A roodTTM CONTACT-Voeding
F5 15 A blauwController buitenverlichting verlichting (bestuurderskant)
F6 15 A blauwController buitenverlichting verlichting (passagierskant)
F7 10 A roodTTM startkabel accuvoeding (*)
Locatie Maxizekering Omschrijving
F0130 A groen Elektrisch bediende achterklep
20_MP_UG_NL_EU_t.book Page 213

IN GEVAL VAN NOOD/PECH
214
(Vervolgd)
WIELEN VERWISSELEN EN
GEBRUIK VAN DE KRIK
Plaats van krik en reservewiel
Indien aanwezig bevinden de krik en het
gereedschap zich in het opbergvak achter,
onder het reservewiel.Plaats van krik en gereedschap
Locatie
ATO/Uni-Val-zekering Omschrijving
F0225 A transparant Hifi-audiosysteem
WAARSCHUWING!
Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer
langs rijdt. Ga ver genoeg van de weg af
staan om ongelukken te voorkomen bij
gebruik van de krik of het verwisselen
van een wiel.
Het is gevaarlijk om u onder een opge-
krikte auto te bevinden. De auto kan van
de krik glijden en op u vallen. Dit leidt
tot ernstig letsel. Zorg er daarom voor dat
u met geen enkel lichaamsdeel onder
een opgekrikte auto komt. Als u werk-
zaamheden onder de auto moet
uitvoeren, zet deze dan op een hefbrug.
Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.
De krik is uitsluitend bedoeld als gereed-
schap om banden te verwisselen.
Gebruik de krik niet om de auto voor
onderhoudswerkzaamheden omhoog te
brengen. De auto mag alleen op een
stevige en vlakke ondergrond worden
opgekrikt. Vermijd een gladde onder -
grond.
WAARSCHUWING! (Vervolgd)
1 — Krik
2 — Uitlijningspen
3 — Kruissleutel
4 — Noodtrechter
5 — Schroevendraaier
20_MP_UG_NL_EU_t.book Page 214
