2019 MAZDA MODEL 3 HATCHBACK Instrukcja Obsługi (in Polish)

*Wybrane wersje.
System rozpoznający znaki ograniczenia
prędkości (TSR)*
System rozpoznający znaki drogowe (TSR)
Dzięki systemowi TSR kierowca ma możliwość uniknięcia przeoczenia znaków
drogowych. Pomaga on w bezpiecznym prowadzeniu samochodu poprzez
wyświetlanie znaków drogowych na wyświetlaczu Head-up/w zestawie
wskaźników. Znaki te rozpoznaje podczas jazdy kamera monitorująca przestrzeń
przed samochodem (FSC) lub są one zarejestrowane w systemie nawigacji.
Znaki ograniczenia prędkości (w tym znaki pomocnicze), znaki zakazu wjazdu
i zakazu wyprzedzania
1. Rozpoznany znak
2. Wyświetlany znak
3. Wskazanie na wyświetlaczu Head-up
4. Zestaw wskaźników
5. Wskazanie podstawowe
6. Wskazanie systemu i-ACTIVSENSE
7. Kolor wskazania rozpoznanego limitu prędkości ulega zmianie
4-48
i-ACTIVSENSE

Znak Stop
1. Znak rozpoznawany i wyświetlany w tym samym czasie
2. Wskazanie na wyświetlaczu Head-up
3. Zestaw wskaźników
OSTRZEŻENIE
Zawsze sprawdzaj znaki drogowe wzrokowo podczas jazdy.
Wskazania wyświetlacza
znaków drogowych
Na wyświetlaczu Head-up/wyświetlaczu
w zestawie wskaźników wyświetlane są
następujące znaki drogowe.
Znaki ograniczenia prędkości (w tym
znaki pomocnicze)
1. Znaki ograniczenia prędkości
2. Znak pomocniczy (przykład) Jeśli kamera monitorująca przestrzeń
przed samochodem (Kamera FSC) nie
może prawidłowo sklasyfikować znaku
pomocniczego (na przykład ograniczeń
czasowych, ograniczeń dotyczących
zakrętów, końca odcinka), wyświetlany
jest następujący ekran.
Znak ograniczenia prędkości ze względu
na niekorzystne warunki pogodowe
4-49
Podczas jazdy
i-ACTIVSENSE
4

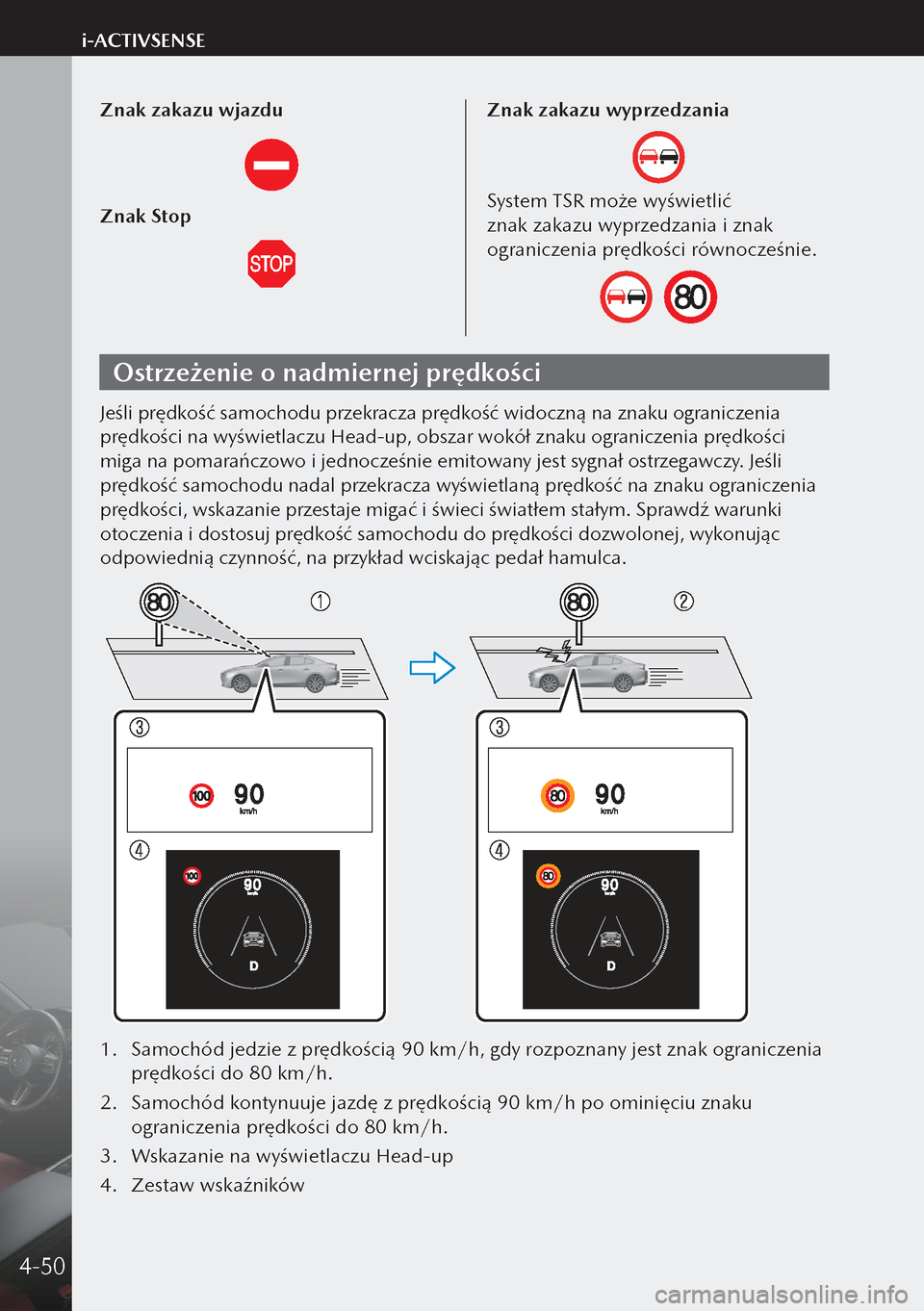

Znak zakazu wjazdu
Znak Stop
Znak zakazu wyprzedzania
System TSR może wyświetlić
znak zakazu wyprzedzania i znak
ograniczenia prędkości równocześnie.
Ostrzeżenie o nadmiernej prędkości
Jeśli prędkość samochodu przekracza prędkość widoczną na znaku ograniczenia
prędkości na wyświetlaczu Head-up, obszar wokół znaku ograniczenia prędkości
miga na pomarańczowo i jednocześnie emitowany jest sygnał ostrzegawczy. Jeśli
prędkość samochodu nadal przekracza wyświetlaną prędkość na znaku ograniczenia
prędkości, wskazanie przestaje migać i świeci światłem stałym. Sprawdź warunki
otoczenia i dostosuj prędkość samochodu do prędkości dozwolonej, wykonując
odpowiednią czynność, na przykład wciskając pedał hamulca.
1. Samochód jedzie z prędkością 90 km/h, gdy rozpoznany jest znak ograniczenia
prędkości do 80 km/h.
2. Samochód kontynuuje jazdę z prędkością 90 km/h po ominięciu znaku
ograniczenia prędkości do 80 km/h.
3. Wskazanie na wyświetlaczu Head-up
4. Zestaw wskaźników
4-50
i-ACTIVSENSE

System monitorowania
odległości i prędkości
(DSA)*
System monitorowania
odległości i prędkości
(DSA)
DSA to system, który wyświetla wska-
zówki dotyczące utrzymywania odpo-
wiedniej odległości między samochoda-
mi i powiadamia kierowcę o zalecanej
bezpiecznej odległości, jaką powinien
zachować od pojazdu poprzedzające-
go jego samochód. System ten mierzy
odległość między samochodem a po-
jazdem poprzedzającym, gdy prędkość
samochodu wynosi co najmniej około
30 km/h. Jeśli odległość pomiędzy
samochodem a pojazdem poprzedzają-
cym stale się zmniejsza, system ostrzega
kierowcę o możliwej kolizji za pomocą
wskazania na wyświetlaczu i zmniejsza
prędkość samochodu*
1, aby zapobiec
zbyt bliskiemu zbliżeniu się do pojazdu
jadącego z przodu.
*1 Funkcja zwalniania nie jest
dostępna na niektórych rynkach.
OSTRZEŻENIE
Nie polegaj całkowicie na działaniu
systemu DSA.

 Warunki działania systemu
System DSA działa, gdy spełnione są
wszystkie poniższe warunki.

Włącznik zapłonu znajduje się
w pozycji ON.
 System DSA jest włączony. Dźwignia zmiany biegów (manualna
skrzynia biegów) lub dźwignia
wybierania biegów (automatyczna
skrzynia biegów) znajduje się
w pozycji innej niż R.
 Prędkość samochodu wynosi około
30 km/h lub więcej.
 Symbol statusu systemu i-ACTIVSENSE
(systemu ostrzegania o zagrożeniach i
wspomagania kierowcy podczas
jazdy) (zielony)
jest wyświetlany.
Ostrzeżenie przed
zbliżeniem się do pojazdu
poprzedzającego
Gdy system określi, że odległość
między samochodem a pojazdem
poprzedzającym jest zbyt bliska,
kolor symbolu statusu systemu
i-ACTIVSENSE (systemu ostrzegania
o zagrożeniach i wspomagania
kierowcy podczas jazdy) zmienia się
z zielonego
na pomarańczowy
i na wyświetlaczu wielofunkcyjnym
pojawia się ostrzeżenie. Sprawdzając
bezpieczeństwo otoczenia, naciśnij
na pedał hamulca, zachowując
bezpieczną odległość od pojazdu
jadącego z przodu.
*Wybrane wersje.4-51
Podczas jazdy
i-ACTIVSENSE
4

System wykrywający
znużenie kierowcy
(DAA)*
System wykrywający
znużenie kierowcy (DAA)
System wykrywający znużenie kierowcy
(Driver Attention Alert, w skrócie
DAA), to system, który rozpoznaje
zmęczenie i zmniejszoną czujność
kierowcy oraz zachęca go do zrobienia
sobie przerwy w podróży.
Gdy samochód porusza się
w ramach linii wyznaczających pas
ruchu z prędkością od około 65 do
140 km/h, system DAA oszacowuje,
jak bardzo zmniejszona jest czujność
kierowcy i na ile jest on zmęczony
w oparciu o informacje pochodzące
z kamery FSC oraz inne informacje
o pojeździe, po czym zachęca kierowcę
do zrobienia sobie przerwy w podróży
za pośrednictwem wskazania na
wyświetlaczu wielofunkcyjnym oraz
sygnału ostrzegawczego.
OSTRZEŻENIE
Nie polegaj całkowicie na systemie DAA
i zawsze ostrożnie prowadź samochód.
Wskazanie systemu
wykrywającego znużenie
kierowcy (DAA)
W momencie, gdy system rozpozna
zmęczenie lub zmniejszoną
czujność kierowcy, uaktywnia sygnał
ostrzegawczy, a na wyświetlaczu
wielofunkcyjnym pojawia się
odpowiednie ostrzeżenie.
1. Wyświetlany jest komunikat
„Czas na przerwę”.
*Wybrane wersje.4-52
i-ACTIVSENSE

System
monitorowania
kierowcy (DM)*
System monitorowania
kierowcy (DM)
System DM to system, który rozpoznaje
zmęczenie kierowcy i senność oraz
zachęca go do zrobienia sobie przerwy
w podróży.
Podczas jazdy samochodem z prędko-
ścią około 5 km/h lub wyższą system
DM wykrywa zmiany rysów twarzy
kierowcy za pomocą kamery do moni-
torowania kierowcy. Następnie system
dokonuje oszacowania ogólnego zmę-
czenia i senności kierowcy, zachęcając
go do odpoczynku przy użyciu ostrzeże-
nia w zestawie wskaźników i ostrzegaw-
czego sygnału dźwiękowego.
Ustawione są dwa typy wskazań ostrze-
gawczych do powiadamiania kierowcy
na podstawie szacowanego ogólnego
zmęczenia i senności kierowcy.
 Wykryto zmęczenie i senność:
Wskazanie ostrzegawcze (przestroga)
 Wykryto znacznie większe zmęczenie
i senność: Wskazanie ostrzegawcze
(ostrzeżenie)
OSTRZEŻENIE
Nie polegaj całkowicie na systemie DM
i zawsze ostrożnie prowadź samochód.

 Warunki działania systemu
System DM rozpoczyna monitorowanie
kierowcy po 20 minutach od rozpoczęcia
jazdy i gdy prędkość samochodu wynosi
co najmniej około 5 km/h.
Wskazania systemu
monitorowania
kierowcy (DM)
Gdy tylko system monitorowania
kierowcy (DM) rozpozna zmęczenie
lub senność kierowcy, uaktywnia
dźwiękowy sygnał ostrzegawczy, a na
wyświetlaczu w zestawie wskaźników
pojawia się odpowiednie ostrzeżenie.
Wskazanie ostrzegawcze (przestroga)
(białe)
1.
Wyświetlany jest komunikat
„Czas na przerwę”.
Wskazanie ostrzegawcze (ostrzeżenie)
(pomarańczowe)
1. Wyświetlany jest komunikat
„Czas na przerwę”.
*Wybrane wersje.4-53
Podczas jazdy
i-ACTIVSENSE
4

System monitorowania
ruchu poprzecznego
podczas jazdy do
przodu (FCTA)*
System monitorowania
ruchu poprzecznego
podczas jazdy do przodu
(FCTA)
System FCTA pomaga kierowcy
w sprawdzaniu obu stron samochodu,
gdy samochód rusza z miejsca na
skrzyżowaniu.
System FCTA wykrywa pojazdy
zbliżające się do martwych pół po
lewej i prawej stronie samochodu,
gdy rusza on z miejsca na
skrzyżowaniu i powiadamia kierowcę
o możliwym niebezpieczeństwie
za pomocą ostrzeżenia na
wyświetlaczu i dźwiękowego sygnału
ostrzegawczego.
1. Twój samochód
OSTRZEŻENIE
Zawsze sprawdzaj wzrokowo otoczenie,
gdy samochód rusza z miejsca na
skrzyżowaniu.

 Warunki działania systemu
System działa, gdy spełnione są
wszystkie poniższe warunki:

Samochód jedzie z prędkością
mniejszą niż około 10 km/h.
 (Automatyczna skrzynia biegów)
Dźwignia wybierania biegów
znajduje się w pozycji D.
 (Manualna skrzynia biegów)
Dźwignia zmiany biegów znajduje
się w pozycji innej niż N lub R.
 Gdy pojazd zbliża się z przedniej
strony Twojego samochodu
z prędkością około 5 km/h lub
większą.

 Działanie systemu FCTA
Gdy Twój samochód jest
zatrzymany
Gdy zbliża się pojazd, system
powiadamia kierowcę, że zbliża się
pojazd poprzez poniższe wskazanie na
wyświetlaczu (biała strzałka).
Wyświetlacz wielofunkcyjny
Wyświetlacz Head-up (samochody
z wyświetlaczem Head-up)
*Wybrane wersje.4-54
i-ACTIVSENSE

System 360° View Monitor (pojazdy
z systemem 360° View Monitor)
Gdy Twój samochód jedzie
Jeśli istnieje ryzyko kolizji ze
zbliżającym się pojazdem,
na wyświetlaczu pojawia się
ostrzeżenie (pomarańczowa strzałka)
i jednocześnie emitowany jest
dźwiękowy sygnał ostrzegawczy.
Wyświetlacz wielofunkcyjny
Wyświetlacz Head-up (samochody
z wyświetlaczem Head-up)
System 360° View Monitor (pojazdy
z systemem 360° View Monitor)
System monitorujący
ruch poprzeczny przy
cofaniu (RCTA)*
System monitorowania
ruchu poprzecznego przy
cofaniu (RCTA)
System monitorujący ruch poprzeczny
przy cofaniu RCTA pomaga kierowcy
w sprawdzaniu obszaru po lewej
i prawej stronie samochodu podczas
cofania i ostrzega go o obecności
pojazdów zbliżających się z tyłu.
1. Twój samochód
2. Monitorowane strefy
OSTRZEŻENIE
Zawsze sprawdzaj wzrokowo otoczenie,
zanim zaczniesz cofać samochód.
*Wybrane wersje.4-55
