90)S'il faut transporter un enfant sur le
siège avant côté passager avec un siège
enfant qui se monte dos à la route, les
airbags côté passager frontal et latéral
(Side bag) doivent être désactivés via le
menu principal de l'écran (se référer au
paragraphe « Écran » du chapitre
« Présentation du combiné de bord ») et
vérifier que leur désactivation est bien
signalée par l'allumage du voyant
OFF
sur la platine située sur la planche de
bord. En outre, le siège passager doit être
reculé jusqu'en butée, pour éviter tout
contact du siège enfant avec la planche
de bord.
91)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant.
92)Un montage incorrect du siège enfant
peut annuler l'efficacité du système de
protection. En cas d'accident, le siège
enfant pourrait en effet se relâcher et
l'enfant risquerait de subir des lésions
pouvant être mortelles. Lors de
l'installation d'un système de protection
pour nouveau-né ou pour enfant, respecter
scrupuleusement les instructions fournies
par le constructeur.93)Lorsque le système de protection pour
enfants n'est pas utilisé, il doit être fixé à
l'aide de la ceinture de sécurité ou par les
ancrages ISOFIX, ou encore être enlevé de
la voiture. Ne pas le laisser détaché à
l'intérieur de l'habitacle. On évite ainsi
qu'il ne risque de provoquer des blessures
aux occupants en cas de freinage brusque
ou d'accident.
94)Après avoir installé un siège enfant, le
siège ne soit plus être déplacé : enlever
toujours le siège enfant avant d'exécuter
un type quelconque de réglage.
95)S'assurer toujours que la partie en
bandoulière de la ceinture de sécurité ne
passe pas sous les bras ou derrière le dos
de l'enfant. En cas d'accident, la ceinture
de sécurité n'est pas en mesure de retenir
l'enfant, qui pourrait subir des lésions
pouvant même être mortelles. L'enfant
doit donc toujours porter correctement sa
ceinture de sécurité.
96)Ne jamais utiliser le même ancrage
inférieur pour installer plusieurs systèmes
de protection pour enfants.
97)Si un siège enfant ISOFIX universel
n'est pas fixé avec les trois ancrages, le
siège enfant ne sera pas en mesure de
protéger correctement l'enfant. En cas
d'accident, l'enfant risque des lésions
graves, voire mortelles.98)Ne monter le siège enfant que lorsque
la voiture est à l'arrêt. Le siège enfant est
correctement fixé aux attaches de
pré-équipement quand on entend les
déclics qui confirment qu'il est bien
accroché. Toujours se conformer aux
instructions de montage, de démontage et
de positionnement, fournies
obligatoirement par le fabricant avec le
siège enfant.
99)Si la voiture a été impliquée dans un
accident d'une certaine importance, faire
remplacer les ancrages ISOFIX et le siège
d'enfant.
100)Si la voiture a été impliquée dans un
accident d'une certaine importance, faire
remplacer le siège enfant ainsi que la
ceinture de sécurité à laquelle le siège
enfant était attaché.
143

SYSTÈME DE PROTECTION
SUPPLÉMENTAIRE (SRS) -
AIRBAGS
La voiture est équipée des airbags
suivants :
airbag frontal conducteur ;airbag frontal passager ;airbags latéraux avant de protection
du bassin, thorax et épaule (Side bag)
conducteur et passager ;
airbags latéraux de protection de la
tête des occupants des places avant et
des occupants des places arrière
latérales (Window bag).
AIRBAGS FRONTAUX
Les airbags frontaux (conducteur et
passager) et l'airbag genoux côté
conducteur (le cas échéant) protègent les
occupants des places avant en cas de
chocs frontaux de sévérité moyenne-
élevée, au moyen de l'interposition du
coussin entre l'occupant et le volant ou
la planche de bord.
La non-activation de ces airbags en cas
d'autres types de choc (latéral, arrière,
capotages, etc.) n'indique pas le
dysfonctionnement du système.
Les airbags frontaux (conducteur et
passager) ne remplacent pas mais
complètent l'utilisation des ceintures de
sécurité, qu'il est toujours recommandéd'utiliser, comme le prescrit la législation
en Europe et dans la plupart des pays
non européens.
En cas de choc, une personne qui n'a
pas bouclé sa ceinture de sécurité est
projetée vers l'avant et peut heurter le
coussin en train de se déployer. Dans ce
cas, la protection offerte par le coussin
est amoindrie.
Les airbags frontaux peuvent ne pas
s'activer en cas de chocs frontaux avec
des objets très déformables, qui
n'intéressent pas la surface frontale de la
voiture (par ex. pare-chocs contre la
barrière de sécurité) ou en cas
d'encastrement de la voiture sous
d'autres véhicules ou barrières de
protection (par ex., sous un camion ou
sous une barrière de sécurité).
La non-activation dans les conditions
décrites ci-dessus est due au fait que les
airbags pourraient n'offrir aucune
protection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation serait
inopportune. Dans ces cas, la
non-activation n'indique pas le
dysfonctionnement du système.Airbag frontal côté conducteur
101) 102)
Il est constitué d'un coussin à gonflage
instantané contenu dans un logement
approprié situé au centre du volant
fig. 95.
ATTENTION Ne pas utiliser de produits
particulièrement agressifs pour
nettoyer le couvercle de l'airbag volant.
Airbag frontal côté passager
103)
Il est constitué d'un coussin à gonflage
instantané contenu dans un logement
approprié situé dans la planche de bord
fig. 96, avec un coussin d'un volume
95J0A0176C
144
SÉCURITÉ

plus important que celui du côté
conducteur.
Airbag frontal côté passager et sièges
enfants
Les sièges enfants que l'on monte dos à
la route ne doiventJAMAISêtre installés
sur le siège avant lorsque l'airbag
passager est activé, parce que l'activation
de l'airbag en cas de choc pourrait
provoquer des lésions mortelles à l'enfant
transporté. RespecterÀ LA LETTREles
recommandations de l'étiquette apposée
sur le pare-soleil côté passager fig. 97.Désactivation des airbags côté passager :
airbag frontal et airbag latéral
S'il était absolument nécessaire de
transporter un enfant dans un siège
enfant sur le siège avant dos à la route,
veiller à désactiver l'airbag frontal côté
passager et l'airbag latéral avant (Side
bag). Pour la désactivation, agir sur le
menu de l'écran.
La platine située sur la planche de bord
abrite les voyants
OFFetON.
Lorsque l'on place le dispositif de
démarrage sur MAR, les deux DEL
s'allument pendant quelques secondes.
Si cela ne se produit pas, s'adresser au
réseau après-vente Jeep.
Pendant les premières secondes,
l'allumage des DEL n'indique pas l'étatréel de la protection du passager, mais il
a pour but d'en vérifier le
fonctionnement correct. Après le test de
quelques secondes, les DEL indiqueront
l'état de la protection airbag passager.
Protection passager activée:laDEL
ON
fig. 98 s'allume.
Protection passager désactivée: le voyant
OFFfig. 98 s'allume fixement.
En fonction des conditions de la voiture,
les DEL pourraient s'allumer avec
différentes intensités. L'intensité pourrait
varier durant le même cycle de clé.
96J0A0177C
97J0A0190C
98J0A0922C
145

Airbag frontal côté passager et sièges enfants : ATTENTION
99J0A0215
146
SÉCURITÉ

AIRBAGS LATÉRAUX
Pour augmenter la protection des
occupants en cas de choc latéral, la
voiture est équipée d'airbags latéraux
avant (Side bag) et d'airbags rideaux
(Window bag).
Airbags latéraux
Ils sont constitués de deux coussins
logés dans les dossiers des sièges avant
fig. 100 qui protègent le bassin, le
thorax et les épaules des occupants en
cas de choc latéral de sévérité
moyenne-élevée. Ils sont indiqués par
l'étiquette « AIRBAG » cousue du côté
extérieur des sièges avant.Airbag rideau/Window bag
Il se compose d'un coussin à « rideau »
logé derrière les revêtements latéraux du
toit et couvert par des finitions spéciales
fig. 101. Ils ont pour but de protéger la
tête des occupants avant et arrière en
cas de choc latéral, grâce à leur grande
surface de déploiement.En cas de chocs latéraux de faible
intensité, l'activation des airbags latéraux
n'est pas nécessaire.
La meilleure protection offerte par le
système en cas de choc latéral s'obtient
en gardant une position correcte sur le
siège, permettant ainsi le déploiement
complet du Window bag.
104) 105) 106) 107) 105) 109) 110) 111) 112) 113) 114) 115)
Avertissements
Ne pas laver les sièges avec de l’eau ou
de la vapeur sous pression (à la main ou
dans les stations de lavage automatiques
pour sièges).
101J0A0180C
147
100J0A0178C

L'activation des airbags frontaux et/ou
latéraux peut se produire si la voiture a
été soumise à des chocs violents au
niveau du soubassement de caisse (par
ex. collisions importantes contre des
marches, trottoirs, ou impact de la
voiture dans des ornières ou dos d'âne,
etc.).
Lorsqu'ils se déclenchent, les airbags
dégagent une petite quantité de
poudres : celles-ci ne sont pas nocives et
n'indiquent pas un début d'incendie.
Mais elles peuvent néanmoins irriter la
peau ou les yeux : dans ce cas, se laver à
l'eau et au savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant les airbags doivent être
effectuées auprès du Réseau après-vente
Jeep.
En cas de mise à la ferraille de la voiture,
s'adresser au Réseau après-vente Jeep
pour faire désactiver le système
d'airbags.
L'activation de prétensionneurs et
airbags se fait de manière différenciée,
en fonction du type de choc. La
non-activation de l'un ou de plusieurs de
ces dispositifs n'indique donc pas le
dysfonctionnement du système.
ATTENTION
101)Ne pas coller d'adhésifs ou appliquer
d'autres objets sur le volant, ni sur la
planche de bord à proximité de l'airbag
côté passager et ni sur le revêtement
latéral côté toit ou sur les sièges. Ne pas
placer d'objets sur la planche côté
passager (des téléphones portables, par
exemple) qui pourraient interférer avec
l'ouverture de l'airbag passager ou blesser
grièvement les occupants de la voiture.
102)Toujours conduire en gardant les
mains sur la couronne du volant, de
manière à laisser l'airbag se gonfler
librement en cas d'activation. Ne pas
conduire avec le corps courbé en avant,
mais positionner le dossier bien droit en y
appuyant bien le dos.103)Quand l'airbag passager est actif, NE
PAS installer sur le siège avant passager
les sièges enfants qui se montent dans le
sens contraire de la marche. En cas de
choc, l'activation de l'airbag pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Par conséquent, toujours
désactiver l'airbag côté passager quand un
siège enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver
immédiatement l'airbag passager dès que
le siège enfant est désinstallé.
104)Ne pas accrocher d'objets rigides aux
crochets porte-manteaux ou aux poignées
de soutien.
105)Ne pas appuyer la tête, les bras ou
les coudes sur la porte, sur les vitres et
dans la zone de l'airbag rideau afin
d'éviter toute lésion pendant la phase de
gonflage.
106)Ne jamais pencher la tête, les bras et
les coudes hors des vitres du véhicule.
148
SÉCURITÉ

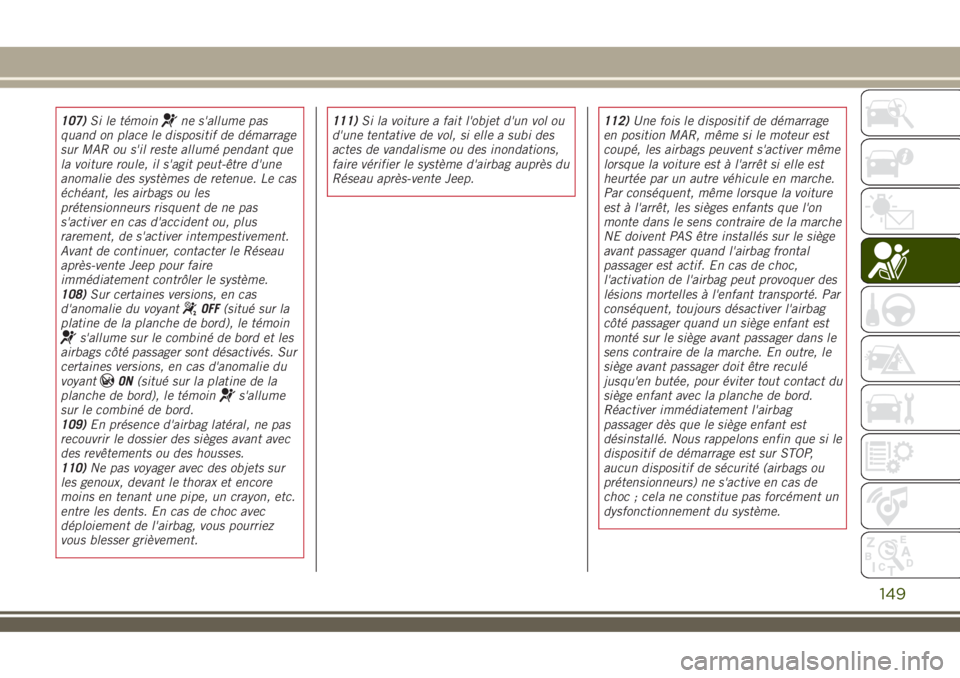

107)Si le témoinne s'allume pas
quand on place le dispositif de démarrage
sur MAR ou s'il reste allumé pendant que
la voiture roule, il s'agit peut-être d'une
anomalie des systèmes de retenue. Le cas
échéant, les airbags ou les
prétensionneurs risquent de ne pas
s'activer en cas d'accident ou, plus
rarement, de s'activer intempestivement.
Avant de continuer, contacter le Réseau
après-vente Jeep pour faire
immédiatement contrôler le système.
108)Sur certaines versions, en cas
d'anomalie du voyant
OFF(situé sur la
platine de la planche de bord), le témoin
s'allume sur le combiné de bord et les
airbags côté passager sont désactivés. Sur
certaines versions, en cas d'anomalie du
voyant
ON(situé sur la platine de la
planche de bord), le témoins'allume
sur le combiné de bord.
109)En présence d'airbag latéral, ne pas
recouvrir le dossier des sièges avant avec
des revêtements ou des housses.
110)Ne pas voyager avec des objets sur
les genoux, devant le thorax et encore
moins en tenant une pipe, un crayon, etc.
entre les dents. En cas de choc avec
déploiement de l'airbag, vous pourriez
vous blesser grièvement.111)Si la voiture a fait l'objet d'un vol ou
d'une tentative de vol, si elle a subi des
actes de vandalisme ou des inondations,
faire vérifier le système d'airbag auprès du
Réseau après-vente Jeep.112)Une fois le dispositif de démarrage
en position MAR, même si le moteur est
coupé, les airbags peuvent s'activer même
lorsque la voiture est à l'arrêt si elle est
heurtée par un autre véhicule en marche.
Par conséquent, même lorsque la voiture
est à l'arrêt, les sièges enfants que l'on
monte dans le sens contraire de la marche
NE doivent PAS être installés sur le siège
avant passager quand l'airbag frontal
passager est actif. En cas de choc,
l'activation de l'airbag peut provoquer des
lésions mortelles à l'enfant transporté. Par
conséquent, toujours désactiver l'airbag
côté passager quand un siège enfant est
monté sur le siège avant passager dans le
sens contraire de la marche. En outre, le
siège avant passager doit être reculé
jusqu'en butée, pour éviter tout contact du
siège enfant avec la planche de bord.
Réactiver immédiatement l'airbag
passager dès que le siège enfant est
désinstallé. Nous rappelons enfin que si le
dispositif de démarrage est sur STOP,
aucun dispositif de sécurité (airbags ou
prétensionneurs) ne s'active en cas de
choc ; cela ne constitue pas forcément un
dysfonctionnement du système.
149

113)Le dysfonctionnement du témoin
d'anomalie de l'airbag est indiqué par
l'allumage, à l'écran du combiné de bord,
d'une icône d'anomalie airbag et par
l'affichage d'un message dédié. Les
charges pyrotechniques ne sont pas
désactivées. Avant de continuer, contacter
le Réseau après-vente Jeep pour faire
immédiatement contrôler le système.
114)Le déclenchement de l'airbag frontal
est prévu pour des chocs plus sévères que
ceux qui activent les prétensionneurs.
Pour des chocs compris dans l'intervalle
entre deux seuils d'activation, il est donc
normal que seuls les prétensionneurs se
déclenchent.
115)L'airbag ne remplace pas les
ceintures de sécurité, mais en augmente
l'efficacité. De plus, puisque les airbags
frontaux n'interviennent pas lors de
collisions frontales à faible vitesse, de
collisions latérales, de télescopages ou de
capotages, les occupants sont protégés,
en plus que par les éventuels airbags
latéraux, principalement par les ceintures
de sécurité qui, par conséquent, doivent
toujours être bouclées.
150
SÉCURITÉ
