2018 JEEP RENEGADE Betriebsanleitung (in German)

ZENTRALVER-/-ENTRIEGELUNG
DER TÜREN VON AUSSEN
2)
Türverriegelung von außen: Drücken Sie
bei geschlossenen Türen die Tasteam
Schlüssel oder stecken Sie den
Metalleinsatz (im Schlüssel) in das
Schloss der Fahrertür und drehen Sie
diesen.
Türentriegelung von außen: Drücken Sie
die Taste
an der Fernbedienung oder
drehen Sie den Metalleinsatz (im
Schlüssel) im Türschloss der Fahrertür.
PASSIVE ENTRY
3)
Das Passive Entry System ist imstande,
einen elektronischen Schlüssel in der
Nähe von Türen und Heckklappe zu
erkennen um die Türen (oder die
Heckklappe) zu ent-/verriegeln, ohne
hierzu einen Knopf am elektronischen
Schlüssel betätigen zu müssen.
Erkennt das System einen elektronischen
Schlüssel, kann der Fahrer einfach einen
der beiden vorderen Türgriffe fassen, um
den Alarm zu deaktivieren und den
Öffnungsmechanismus der Türen und der
Heckklappe des Kofferraums zu öffnen.Sobald die Türen entriegelt sind, können
durch Ziehen am Türgriff alle Türen oder
je nach Einstellung im Menü des
Displays oder über dasUconnect™-
System nur eine Tür geöffnet werden.
Über den elektrischen Öffnungsknopf A
Abb. 11 (unter dem Griff) kann der
Kofferraum erreicht werden.
HINWEIS Wenn ein Alarmsystem
vorhanden ist, wird es nur für den
Kofferraum vorübergehend deaktiviert.
Nach dem Schließen des Kofferraums
wird das Alarmsystem automatisch
wieder aktiviert.
ANMERKUNG Immer den elektronischen
Schlüssel mit sich haben (z. B. in der
Tasche), damit das System ihn erkennen
kann, den Fahrer einsteigen und den
Motor starten lässt.Notöffnung der Fahrertür
Falls der elektronische Schlüssel nicht
funktioniert (z. B. weil die Batterie des
Schlüssel bzw. die Fahrzeugbatterie sich
entladen haben), kann der Metalleinsatz
im Schlüssel für die Betätigung des
Schlosses der Fahrertür benutzt werden.
Herausziehen des Metalleinsatzes: Mit der
Vorrichtung A Abb. 12 den Metalleinsatz
B nach außen ziehen. Den Metalleinsatz
in das Türschloss auf der Fahrerseite
stecken und drehen, um die Tür zu
entriegeln.
11J0A0895C
12J0A0038C
23

Türen verriegeln: Sicherstellen, dass der
elektronische Schlüssel mitgeführt wird
und dass man sich in einem Abstand von
1,5 Metern vom Türgriff auf der Fahrer-
oder Beifahrerseite befindet. Die Taste A
Abb. 13 am Griff drücken und die Türen
und die Heckklappe werden verriegelt.
Die Türverriegelung aktiviert auch die
Diebstahlsicherung (wo vorgesehen).ZUR BEACHTUNG Nachdem die Taste
der „Türverriegelung” gedrückt wurde,
2 Sekunden warten, bevor die Tür
erneut mit dem Griff entriegelt werden
kann. Wenn der Türgriff innerhalb von
2 Sekunden gezogen wird, kann
kontrolliert werden, ob das Fahrzeug
korrekt verschlossen ist, ohne dass die
Türen erneut entriegelt werden.
ZUR BEACHTUNG Nicht gleichzeitig
durch Ziehen des Türgriffs verriegeln
und entriegeln (siehe Abb. 14).
Verriegelung der Heckklappe: Bei
geschlossener Heckklappe, die Taste A
Abb. 15 drücken.HINWEIS Das Türschloss der Heckklappe
verriegelt auch die Türen zentral. Die
Entriegelung des Kofferraumes ist bei
fahrendem Fahrzeug deaktiviert.
DEAD-LOCK-VORRICHTUNG(wo vorhanden)
9)
Verhindert den Betrieb der Innengriffe
des Fahrzeugs und des Türver-/-
entriegelung.
Einschalten der VorrichtungDie
Vorrichtung wird automatisch für alle
Türen eingeschaltet, wenn man zweimal
schnell auf die Taste
des Schlüssels
drückt.
13J0A0040C
14J0A0621C
15J0A0896C
24
DAS FAHRZEUG KENNEN

Ausschalten der Vorrichtung: Die Tasteam Schlüssel mit Fernbedienung
betätigen oder die Anlasservorrichtung
auf MAR drehen.
KINDERSICHERUNG
10)
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung A Abb. 16 ist nur bei
offenen Türen zu betätigen:
Position: Vorrichtung eingeschaltet
(Tür blockiert).
Position: Vorrichtung nicht
eingeschaltet (die Tür lässt sich von
Innen öffnen).Die Sicherung bleibt auch bei
elektrischer Entriegelung der Türen
eingeschaltet.
ZUR BEACHTUNG Die Fondtüren
können nicht von innen geöffnet
werden, wenn die Kindersicherung
eingeschaltet wurde.
ZUR BEACHTUNG
8)NIE Kinder unbeaufsichtigt im
Fahrzeug lassen und das Fahrzeug nie mit
entriegelten Türen an einem Kindern
leicht zugänglichen Ort stehen lassen.
Dies könnte zu schweren Verletzungen
führen oder sogar tödliche Folgen haben.
Immer darauf achten, dass Kinder nicht
die elektrische Feststellbremse betätigen,
das Bremspedal niedertreten oder den
Hebel des Automatikgetriebes verstellen.
9)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind. Vergewissern
Sie sich nach Aktivierung der
Kindersicherung für beide Hintertüren
durch Betätigung der inneren Türgriffe,
dass die Einschaltung effektiv erfolgt ist.10)Nach Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen
zu öffnen; vergewissern Sie sich deshalb
vor dem Aussteigen, dass keine Personen
mehr im Fahrzeug sind.
ZUR BEACHTUNG
2)Vergewissern Sie sich, dass Sie den
Schlüssel nicht im Wagen gelassen haben,
bevor Sie die Tür oder die Heckklappe
schließen. Nachdem die Tür von innen
verschlossen ist, können Sie den
Schlüssel nur mit dem Zweitschlüssel
wieder erlangen.
3)Die Funktionsweise des
Schlüsselerkennungssystems hängt von
verschiedenen Faktoren ab, wie
beispielsweise eventuelle Störungen durch
elektromagnetische Wellen externer
Quellen (Mobiltelefon z. B.), Ladezustand
der Batterie des elektronischen Schlüssels
und eventuellen Metallgegenständen in
der Nähe des Schlüssels oder Fahrzeugs.
Unter diesen Bedingungen können die
Türen auf jeden Fall mit dem
Metalleinsatz im elektronischen Schlüssel
entriegelt werden (siehe Beschreibung auf
den folgenden Seiten).
16J0A0041C
25

SITZE
VORDERSITZE MIT MANUELLER
EINSTELLUNG
11)4)
Verstellen in Längsrichtungg: Den Hebel A
Abb. 17 nach oben ziehen und den Sitz
nach vorne oder hinten schieben.
12)
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Höhenverstellung: Den Hebel B (wo
vorhanden) nach oben oder unten
schieben, bis die gewünschte Höhe
erreicht wird.
Rückenlehnenverstellung: Über den Hebel
C die Neigung der Rückenlehne durch
Druck mit dem Oberkörper einstellen
(den Hebel bis zur gewünschten Position
gezogen halten und dann loslassen).
Elektrische Lordosenstützenregelung(wo
vorhanden): mit Anlassvorrichtung auf
MAR, die Taste A drücken Abb. 18 und
die Lordosenstütze für einen max.
Komfort während der Fahrt einstellen.ELEKTRISCH VERSTELLBARE
VORDERSITZE
5)
Mit den Schalttasten (an der Seite des
Sitzes) können die Höhe, die Position in
Längsrichtung und die Neigung der
Rückenlehne eingestellt werden.
Höhenverstellung: Den vorderen oder
hinteren Bereich des Schalters A
Abb. 19 betätigen, um die Höhe
und/oder Neigung des Sitzkissens zu
ändern.
Einstellung in Längsrichtung: Den Schalter
A nach vorne oder hinten Schieben, um
den Sitz in die entsprechende Richtung
zu schieben.
17J0A0043C
18J0A0399C
19J0A0044C
26
DAS FAHRZEUG KENNEN

Einstellung der Rückenlehnenneigung: Den
Schalter B nach vorne oder hinten
schieben, um die Rückenlehne in die
entsprechende Richtung zu schieben.
Elektrische Einstellung der Lordosenstütze
(wo vorgesehen): Mit dem Joystick C die
elektrische Einstellung der
Lordosenstütze für einen max. Komfort
während der Fahrt einstellen.
ELEKTRISCHE HEIZUNG DER
VORDERSITZE
(wo vorgesehen)
Wenn die Anlasservorrichtung auf MAR
steht, die Tasten
Abb. 20 drücken.Es stehen zwei Heizstufen zur Auswahl:
„Minimale Heizleistung“ (eine
orangefarbene LED leuchtet auf den
Tasten) /„Maximale Heizleistung“(zwei
orange LEDs in den Tasten leuchten).
Nachdem eine Heizstufe gewählt wurde,
müssen einige Minuten verstreichen,
bevor die Wirkung bemerkbar ist.
ZUR BEACHTUNG Um die
Batterieladung zu schonen, kann diese
Funktion bei abgestelltem Motor nicht
aktiviert werden.
Auto On Comfort (wo vorgesehen)
Wenn die Außentemperatur unter 4,4°C
liegt, schaltet sich bei jedem Anlassen
des Motors automatisch die elektrische
Fahrersitzheizung auf „Maximale
Heizung“ ein. Die Funktion und die
Zeitsteuerung kann über das Menü des
Uconnect™-Systems eingestellt
RÜCKSITZE
Teilweise Erweiterung des Kofferraums
(1/3 oder 2/3)
6)
Vorgehen:Die Hutablage entfernen (wo
vorhanden);
Die Kopfstützen vollständig in die
Rücksitze eindrücken;
Sicherstellen, dass der
Sicherheitsgurt sich auf der Blende A
Abb. 21 befindet;
Mit dem Hebel B den gewünschten
Teil (links oder rechts) der Rückenlehne
herunter klappen: die Bewegung des
Lehnenteils erfolgt automatisch nach
vorne. Falls erforderlich, die
Rückenlehne im ersten Teil des
Kippvorgangs begleiten. Das Anheben
des Hebels wird von einer roten Kerbe
angezeigt.
20J0A0898C
21J0A0045C
27

Hochklappen der Rückenlehnenteile
13) 14)
Die Sicherheitsgurte zur Seite schieben
und prüfen, dass die Gurte flach liegen
und nicht verdreht sind und nicht hinter
dem Sitz eingeklemmt sind.
Sicherstellen, dass sich die
Sicherheitsgurte bei den Blenden A
Abb. 21 befinden (wo vorhanden), die
Rückenlehnen anheben und nach hinten
schieben, bis sie in beide seitlichen
Mechanismen einrasten. Darauf achten,
dass die beiden roten Kerben an den
Hebeln A Abb. 21 nicht vorhanden sind
(die roten Kerben bedeuten, dass die
Rückenlehne nicht eingerastet ist).
ZUR BEACHTUNG
11)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
12)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Die nicht erfolgte Blockierung
kann eine unerwartete Verschiebung des
Sitzes auslösen und somit einen Verlust
der Fahrzeugkontrolle verursachen.13)Sicherstellen, dass die Rückenlehnen
auf beiden Seiten korrekt eingerastet sind
("rote Kerben" nicht sichtbar), um zu
vermeiden, dass die Rückenlehne bei
einer Notbremsung nach vorn auf
eventuelle Fahrgäste schlägt und diese
verletzt.
14)Wenn ein Beifahrer im Wagen ist,
kann die Armlehne nicht benutzt werden;
die mittlerer Rückenlehnen muss vielmehr
korrekt eingerastet werden.
ZUR BEACHTUNG
4)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden,
die über das normale Maß und/oder
längere Zeiträume gehen, und durch
Verzierungen an Kleidungsstücken
(Metallschnallen, Nieten,
Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.5)Legen Sie keine Gegenstände unter den
elektrisch verstellbaren Sitz; diese können
die Bewegungen behindern und dadurch
die Antriebe beschädigen. Außerdem kann
dadurch der Weg des Sitzes beschränkt
werden.
6)Vor dem Kippen der Rückenlehne alle
sich eventuell auf dem Sitz befindlichen
Gegenstände entfernen.
28
DAS FAHRZEUG KENNEN

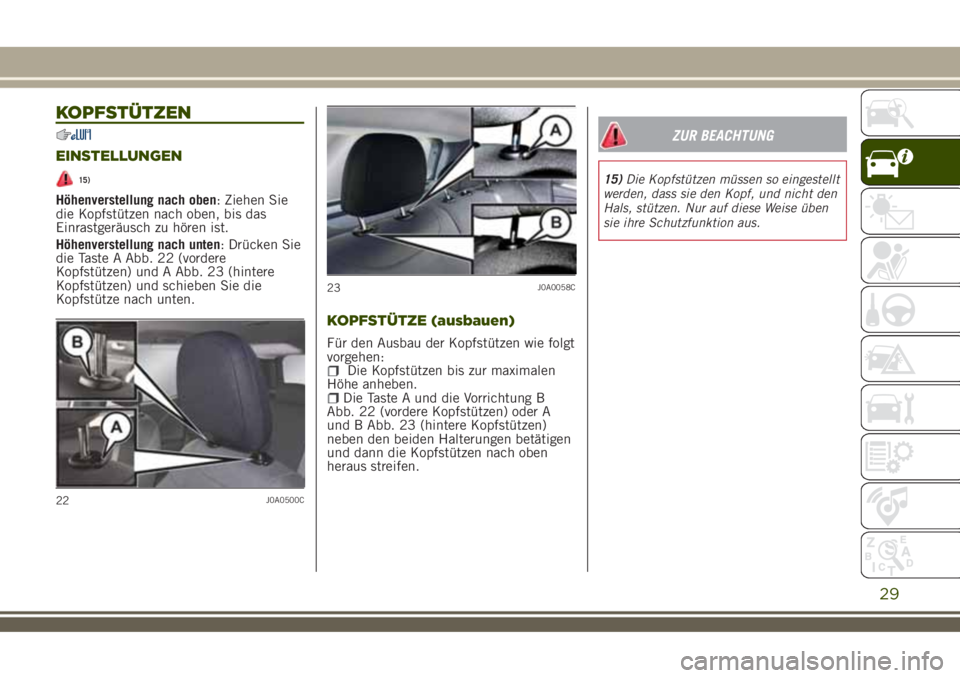

KOPFSTÜTZEN
EINSTELLUNGEN
15)
Höhenverstellung nach oben: Ziehen Sie
die Kopfstützen nach oben, bis das
Einrastgeräusch zu hören ist.
Höhenverstellung nach unten: Drücken Sie
die Taste A Abb. 22 (vordere
Kopfstützen) und A Abb. 23 (hintere
Kopfstützen) und schieben Sie die
Kopfstütze nach unten.
KOPFSTÜTZE (ausbauen)
Für den Ausbau der Kopfstützen wie folgt
vorgehen:
Die Kopfstützen bis zur maximalen
Höhe anheben.
Die Taste A und die Vorrichtung B
Abb. 22 (vordere Kopfstützen) oder A
und B Abb. 23 (hintere Kopfstützen)
neben den beiden Halterungen betätigen
und dann die Kopfstützen nach oben
heraus streifen.
ZUR BEACHTUNG
15)Die Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht den
Hals, stützen. Nur auf diese Weise üben
sie ihre Schutzfunktion aus.
22J0A0500C
23J0A0058C
29

LENKRAD
16) 17)
EINSTELLUNGEN
Das Lenkrad verfügt über eine Höhen-
und eine Tiefeneinstellung.
Für die Verstellung den Hebel A
Abb. 24 (Versionen mit Linkslenkung)
oder Abb. 25 (Versionen mit
Rechtslenkung) nach unten in Position
1 bewegen. Anschließend das Lenkrad
auf die geeignete Höhe einstellen und
dann in dieser Position durch Bewegen
des Hebels A auf Position 2 blockieren.
ELEKTRISCHE
LENKRADHEIZUNG
(wo vorgesehen)
Wenn die Anlassvorrichtung auf MAR
steht, die Taste
am Armaturenbrett
Abb. 26 betätigen. Das Einschalten der
Funktion wird durch Aufleuchten der auf
der Taste selbst befindlichen LED
angezeigt.
ZUR BEACHTUNG Wenn diese
Funktion bei abgestelltem Motor
aktiviert wird, könnte sich die Batterie
entladen.
Auto On Comfort (wo vorgesehen)
Wenn die Außentemperatur unter 4,4°C
liegt, schaltet sich bei jedem Motorstart
automatisch die elektrische
Lenkradheizung ein. Die Funktion und
die Zeitsteuerung kann über das Menü
desUconnect™-Systems eingestellt
24J0A0056C
25J0A0522C26J0A0899C
30
DAS FAHRZEUG KENNEN
