2018 JEEP RENEGADE Betriebsanleitung (in German)

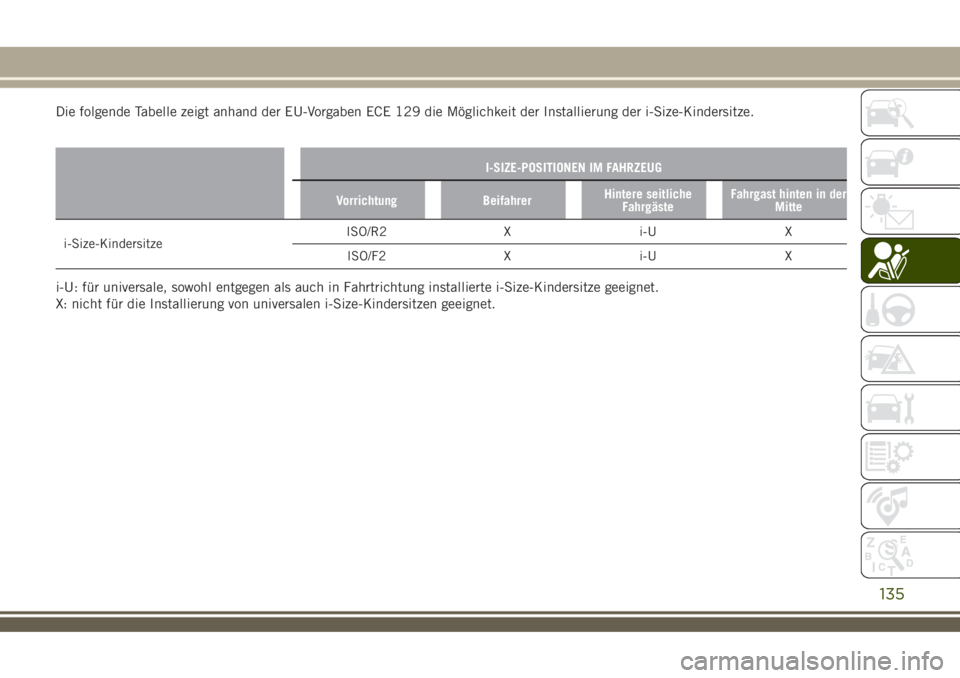

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Installierung der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Vorrichtung BeifahrerHintere seitliche
FahrgästeFahrgast hinten in der
Mitte
i-Size-KindersitzeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: für universale, sowohl entgegen als auch in Fahrtrichtung installierte i-Size-Kindersitze geeignet.
X: nicht für die Installierung von universalen i-Size-Kindersitzen geeignet.
135

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ : von der
Geburt bis zu 13 kg
Britax Baby Safe plus
Zulassungsnummer:
E1 04301146
Jeep-Bestellnummer:
71806415
Universaler/ISOFIX Kindersitz.
Die Installierung erfolgt entgegen der
Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs oder
mit der (separat zu kaufenden)
ISOFIX-Basis K und den
ISOFIX-Verankerungen des Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
Britax Baby Safe ISOFIX Basis
Jeep-Bestellnummer:
71806416
136
SICHERHEIT
VON FCA FÜR DIE INSTALLIERUNG IM RENEGADE EMPFOHLENE KINDERSITZE
Lineaccessori MOPAR
®bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.

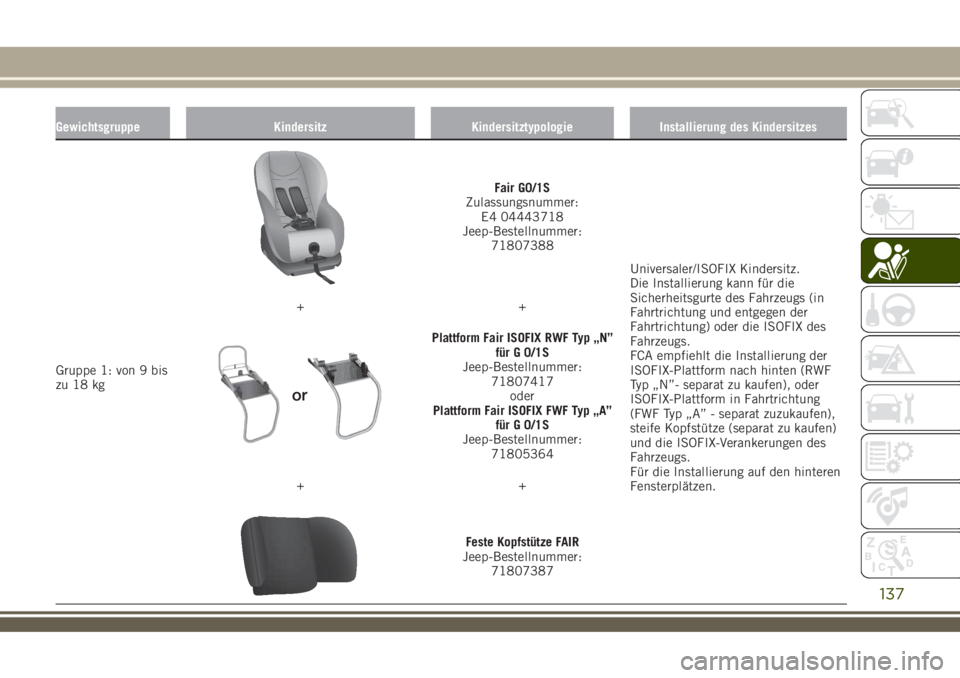

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von 9 bis
zu 18 kg
Fair G0/1S
Zulassungsnummer:
E4 04443718
Jeep-Bestellnummer:
71807388
Universaler/ISOFIX Kindersitz.
Die Installierung kann für die
Sicherheitsgurte des Fahrzeugs (in
Fahrtrichtung und entgegen der
Fahrtrichtung) oder die ISOFIX des
Fahrzeugs.
FCA empfiehlt die Installierung der
ISOFIX-Plattform nach hinten (RWF
Typ „N”- separat zu kaufen), oder
ISOFIX-Plattform in Fahrtrichtung
(FWF Typ „A” - separat zuzukaufen),
steife Kopfstütze (separat zu kaufen)
und die ISOFIX-Verankerungen des
Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
Plattform Fair ISOFIX RWF Typ „N”
für G 0/1S
Jeep-Bestellnummer:
71807417
oder
Plattform Fair ISOFIX FWF Typ „A”
für G 0/1S
Jeep-Bestellnummer:
71805364
++
Feste Kopfstütze FAIR
Jeep-Bestellnummer:
71807387
137

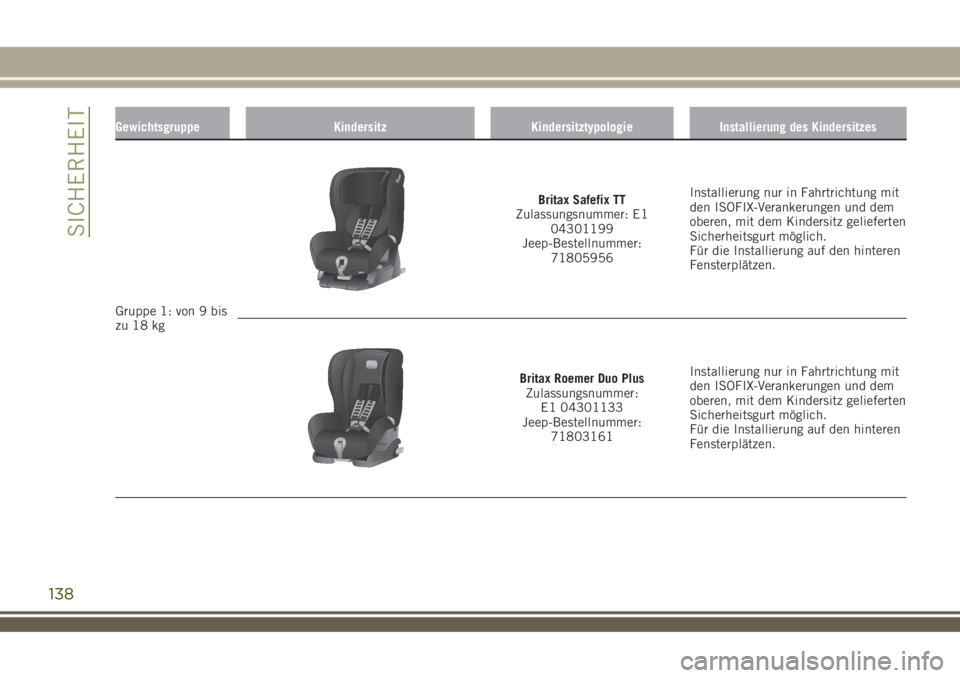

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von 9 bis
zu 18 kg
Britax Safefix TT
Zulassungsnummer: E1
04301199
Jeep-Bestellnummer:
71805956Installierung nur in Fahrtrichtung mit
den ISOFIX-Verankerungen und dem
oberen, mit dem Kindersitz gelieferten
Sicherheitsgurt möglich.
Für die Installierung auf den hinteren
Fensterplätzen.
Britax Roemer Duo Plus
Zulassungsnummer:
E1 04301133
Jeep-Bestellnummer:
71803161Installierung nur in Fahrtrichtung mit
den ISOFIX-Verankerungen und dem
oberen, mit dem Kindersitz gelieferten
Sicherheitsgurt möglich.
Für die Installierung auf den hinteren
Fensterplätzen.
138
SICHERHEIT

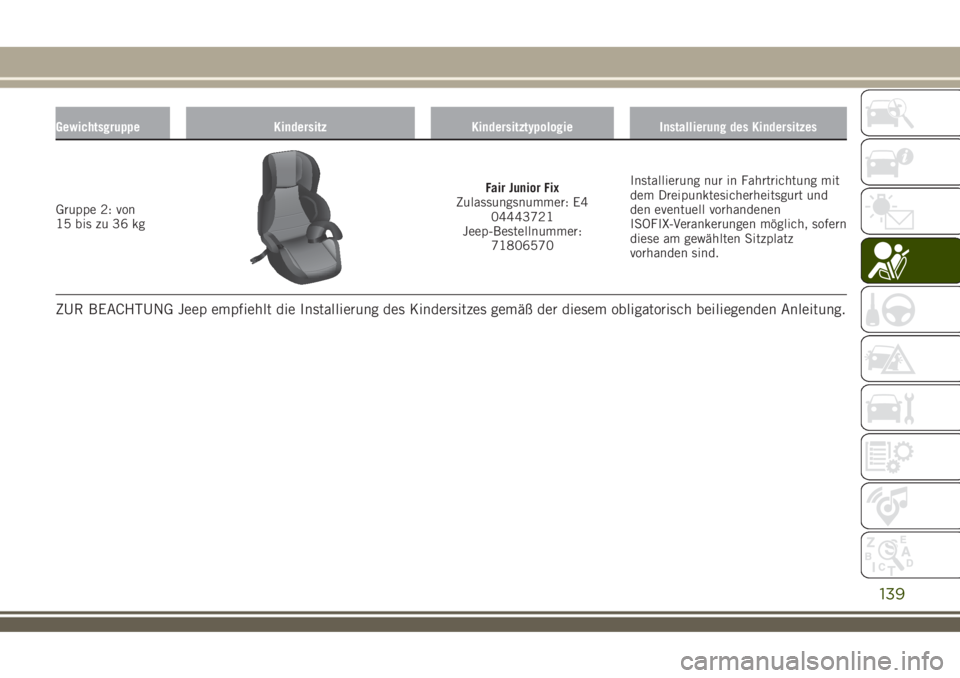

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 2: von
15 bis zu 36 kg
Fair Junior Fix
Zulassungsnummer: E4
04443721
Jeep-Bestellnummer:
71806570Installierung nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den eventuell vorhandenen
ISOFIX-Verankerungen möglich, sofern
diese am gewählten Sitzplatz
vorhanden sind.
ZUR BEACHTUNG Jeep empfiehlt die Installierung des Kindersitzes gemäß der diesem obligatorisch beiliegenden Anleitung.
139

Wichtige Hinweise für den sicheren
Transport von Kindern:
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz bei
einem Unfall ist.
Den Kindersitz so lange wie möglich in
der Position entgegen der Fahrtrichtung
positioniert lassen, am besten bis zum 3.
oder 4. Lebensjahr des Kindes.
Sollte auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert werden, die Kopfstütze
ausbauen. Hierzu die Prozedur im
Abschnitt „Kopfstützen” im Kapitel
„Kenntnis des Fahrzeugs” beachten. Die
Kopfstütze wieder korrekt anbringen,
sobald kein Kindersitz mehr montiert ist.
Bei Deaktivierung des Beifahrer-
Frontairbags immer überprüfen, dass die
Kontrollleuchte auf der Instrumententafel
dauerhaft leuchtet und so die erfolgte
Deaktivierung anzeigt.
Die mit dem Sitz gelieferten
Anleitungen strengstens beachten. Diese
sind im Fahrzeug zusammen mit den
Dokumenten und dieser Anleitung
aufzubewahren. Keine gebrauchten
Kindersitze ohne Gebrauchsanweisung
verwenden.
Jedes Rückhaltesystem hat nur einen
Sitz, auf dem nie zwei Kinder gleichzeitig
transportiert werden dürfen.
Prüfen Sie stets, dass der
Sicherheitsgurt nicht am Hals des Kindes
anliegt.
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am
Sicherheitsgurt überprüfen.
Dem Kind nicht erlauben, während der
Fahrt ungewöhnliche Stellungen
einzunehmen oder den Sicherheitsgurt
abzulegen.
Immer darauf achten, dass das Kind
den diagonalen Gurtteil nicht unter die
Arme oder hinter den Rücken legt.
Keine Kinder, d. h. auch keine
Neugeborenen, auf dem Arm
transportieren. Niemand ist in der Lage,
sie bei einem Aufprall festzuhalten.
Tauschen Sie nach einem Unfall den
Kindersitz durch einen neuen aus.
ZUR BEACHTUNG
88)GROSSE GEFAHR: Die entgegen der
Verkehrsrichtung installierten Kindersitze
dürfen nicht auf dem Beifahrersitz
installiert werden, wenn der Airbag für
diesen Sitz aktiv ist. Das Auslösen des
Airbags bei einem Aufprall könnte,
unabhängig von der Schwere des
Aufpralls, tödliche Verletzungen für das
mitreisende Baby verursachen. Es
empfiehlt sich daher immer, Kleinkinder
im eigenen Kindersitz auf dem Rücksitz
zu transportieren, da dies die am besten
geschützte Position bei einem Aufprall ist.
89)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Zusätzliches
Schutzsystem (SRS) - Airbags” im Kapitel
„Sicherheit”).
140
SICHERHEIT

90)Wenn ein Kleinkind in einer
Babyschale entgegen der Fahrtrichtung
auf dem Beifahrersitz transportiert werden
muss, müssen die Airbags auf der
Beifahrerseite (Frontalairbag und
Seitenairbag (Sidebag) im Hauptmenü des
Displays deaktiviert werden (siehe
Beschreibung im Abschnitt "Display" im
Kapitel "Kenntnis der Instrumententafel").
Das Aufleuchten der LED
OFF auf der
Blende der Instrumententafel bestätigt die
erfolgte Abschaltung. Weiterhin ist der
Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett zu
vermeiden, auf die entfernteste
Sitzposition einzustellen.
91)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden
ist.
92)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich
der Kindersitz lockern und das Kind
schwer oder sogar tödlich verletzt werden.
Halten Sie sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder stets streng an die
Montageanleitung des Herstellers.93)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-
Verankerungen fixieren oder ganz aus dem
Fahrzeug herausnehmen. Unbefestigte
Kindersitze nie in der Fahrgastzelle
mittransportieren. So wird vermieden,
dass die Fahrzeuginsassen im Falle eines
abrupten Bremsvorganges oder Unfalls
möglicherweise verletzt werden.
94)Nach Befestigung eines Kindersitzes
den Autositz nicht mehr verstellen: Vor
Einstellung jeder Art immer zuerst den
Kindersitz herausnehmen.
95)Immer darauf achten, dass das Kind
den diagonalen Teil des Sicherheitsgurtes
nicht unter die Arme oder hinter den
Rücken legt. Bei Unfällen ist der
Sicherheitsgurt nicht für das Halten des
Kindes geeignet und kann unter
Umständen auch tödliche Verletzungen
verursachen. Kinder müssen somit immer
mit den eigenen Sicherheitsgurten sicher
angeschnallt werden.
96)Niemals eine untere Verankerung für
die Befestigung mehrerer
Rückhaltesysteme für Kinder verwenden.97)Ist ein universaler Isofix-Kindersitz
nicht korrekt mit allen drei Verankerungen
befestigt, ist kein korrekter Schutz des
Kindes gewährleistet. Im Falle eines
Aufpralls besteht für das Kind das Risiko
von schweren und auch tödlichen
Verletzungen.
98)Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig in
den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird. Halten Sie
sich in jedem Fall an die Anleitungen für
die Montage, Demontage und
Positionierung, die der Hersteller des
Kindersitzes mit diesem zu liefern
verpflichtet ist.
99)Wenn das Fahrzeug bei einem
größeren Unfall beteiligt war, die
Isofix-Verankerungen und den Kindersitz
ersetzen.
100)Tauschen Sie nach einem größeren
Unfall den Kindersitz und den
Sicherheitsgurt, an dem er befestigt
wurde, aus.
141

ZUSÄTZLICHES
SCHUTZSYSTEM (SRS) -
AIRBAG
Das Fahrzeug ist mit folgenden
Einrichtungen ausgestattet:
Frontairbag für den Fahrer;Frontairbag für den Beifahrer;Vorderer Seitenairbag für den Schutz
von Ober- und Unterkörper (Side Bag) für
Fahrer- und Beifahrer;
Seitenairbag für den Kopfschutz der
vorderen und hinteren Sitzplätze
(Windowbag).
FRONTAIRBAGS
Die Frontairbags (Fahrer/Beifahrer) und
das Knie-Airbag auf der Fahrerseite (wo
vorgesehen) schützen die Insassen der
Vordersitze im Fall eines mittelschweren
frontalen Aufpralls durch das Aufblasen
eines Luftkissens zwischen der Person
und dem Lenkrad bzw. der
Instrumententafel.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.Die Frontairbags (für Fahrer und
Beifahrer) sind kein Ersatz sondern eine
Ergänzung für die Sicherheitsgurte, die
beim Fahren immer angelegt werden
sollten, wie es die Gesetzesgebung in
Europa und in den meisten
außereuropäischen Ländern auch
vorschreibt.
Bei einem Aufprall würde ein nicht
angeschnallter Fahrgast nach vorn
geschleudert und mit dem sich
entfaltenden Kissen in Berührung
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz herabgesetzt.
Die Frontairbags können beim Aufprall
gegen stark verformbare Gegenstände,
wenn die Frontfläche des Fahrzeugs
nicht betroffen ist (zum Beispiel Aufprall
des Stoßfängers gegen die Leitplanke)
der im Falle eines Verkeilens des
Fahrzeugs unter anderen Fahrzeugen
oder Schutzsperren (zum Beispiel unter
Lastwagen oder Leitplanken) nicht
auslösen.
Die Airbags aktivieren sich unter den
oben genannten Bedingungen nicht, da
sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten würden und
somit ihre Aktivierung unnötig wäre. Die
nicht erfolgende Aktivierung in diesen
Fällen ist deshalb kein Anzeichen für
eine Funktionsstörung des Systems.Fahrer-Frontairbag
101) 102)
Er besteht aus einem sich sofort
entfaltenden Luftkissen und ist in einem
Fach in der Mitte des Lenkrads
Abb. 95 untergebracht.
ZUR BEACHTUNG Für die Abdeckung
des Lenkrad-Airbags keine besonders
aggressiven Produkte verwenden.
Beifahrer-Frontairbag
103)
Er besteht aus einem sich schnell
entfaltenden Luftkissen in einem Fach in
der Instrumententafel Abb. 96 und hat
ein größeres Volumen als der Airbag auf
der Fahrerseite.
95J0A0176C
142
SICHERHEIT
