2018 JEEP RENEGADE Betriebsanleitung (in German)

BEDIENELEMENTE AM ARMATURENBRETT
Taste Funktionen Modus
/LAUTSTÄRKEEinschalten/Ausschalten Kurzer Druck der Taste
Lautstärkeregelung Drehen des Drehgriffs nach links/rechts
SCREEN OFFEin- / Ausschalten des Displays Kurzer Druck der Taste
MUTEEin-/Ausschalten der Lautstärke (Ton aus/Pause) Kurzer Druck der Taste
TUNE SCROLL / BROWSE
ENTERBestätigung des auf dem Display angezeigten
Vorgangs
Öffnen der Browsing-Listen (Radio- und
Medien-Modus)Kurzer Druck der Taste
Durchlaufen des Verzeichnisses und Einstellen eines
Radiosenders
Anzeige der Liste der Radiosender (Radiomodus)
Durchlaufen der Inhalte der Medienquellen
(Medien-Modus)
Titelwechsel in den Mediaquellen
Wechseln des Radiosenders (Radiomodus)Drehen des Drehgriffs nach links/rechts
335

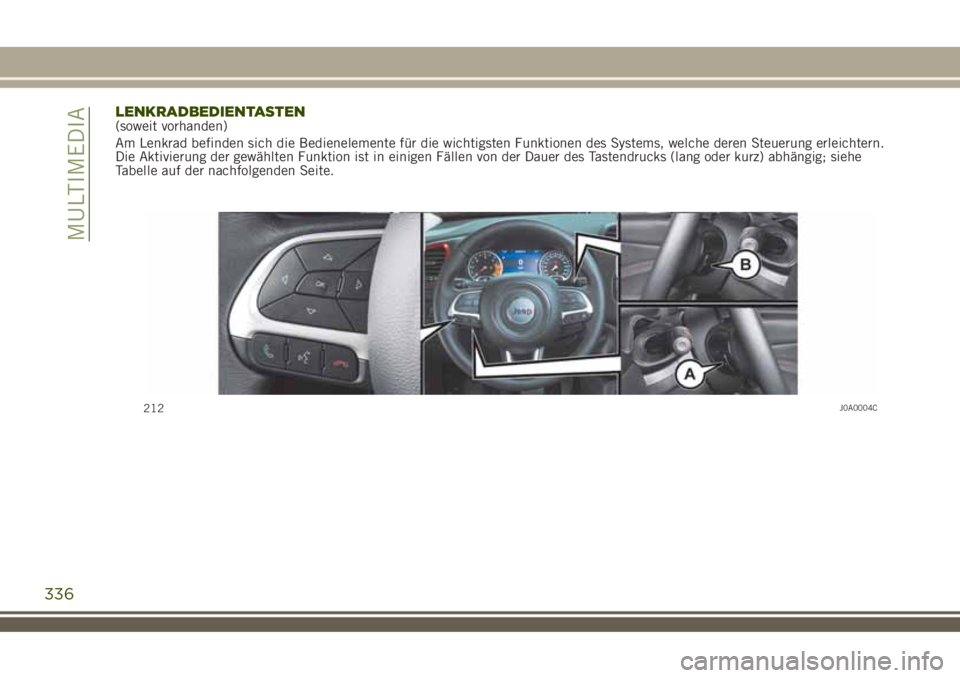

LENKRADBEDIENTASTEN(soweit vorhanden)
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung erleichtern.
Die Aktivierung der gewählten Funktion ist in einigen Fällen von der Dauer des Tastendrucks (lang oder kurz) abhängig; siehe
Tabelle auf der nachfolgenden Seite.
336
MULTIMEDIA
212J0A0004C

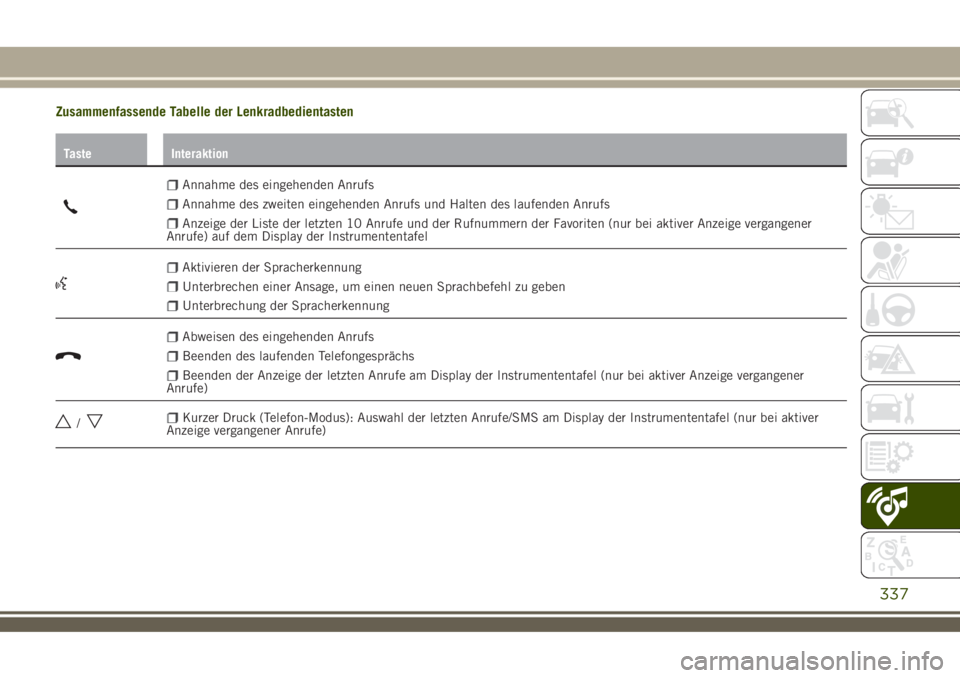

Zusammenfassende Tabelle der Lenkradbedientasten
Taste Interaktion
Annahme des eingehenden Anrufs
Annahme des zweiten eingehenden Anrufs und Halten des laufenden Anrufs
Anzeige der Liste der letzten 10 Anrufe und der Rufnummern der Favoriten (nur bei aktiver Anzeige vergangener
Anrufe) auf dem Display der Instrumententafel
Aktivieren der Spracherkennung
Unterbrechen einer Ansage, um einen neuen Sprachbefehl zu geben
Unterbrechung der Spracherkennung
Abweisen des eingehenden Anrufs
Beenden des laufenden Telefongesprächs
Beenden der Anzeige der letzten Anrufe am Display der Instrumententafel (nur bei aktiver Anzeige vergangener
Anrufe)
/Kurzer Druck (Telefon-Modus): Auswahl der letzten Anrufe/SMS am Display der Instrumententafel (nur bei aktiver
Anzeige vergangener Anrufe)
337

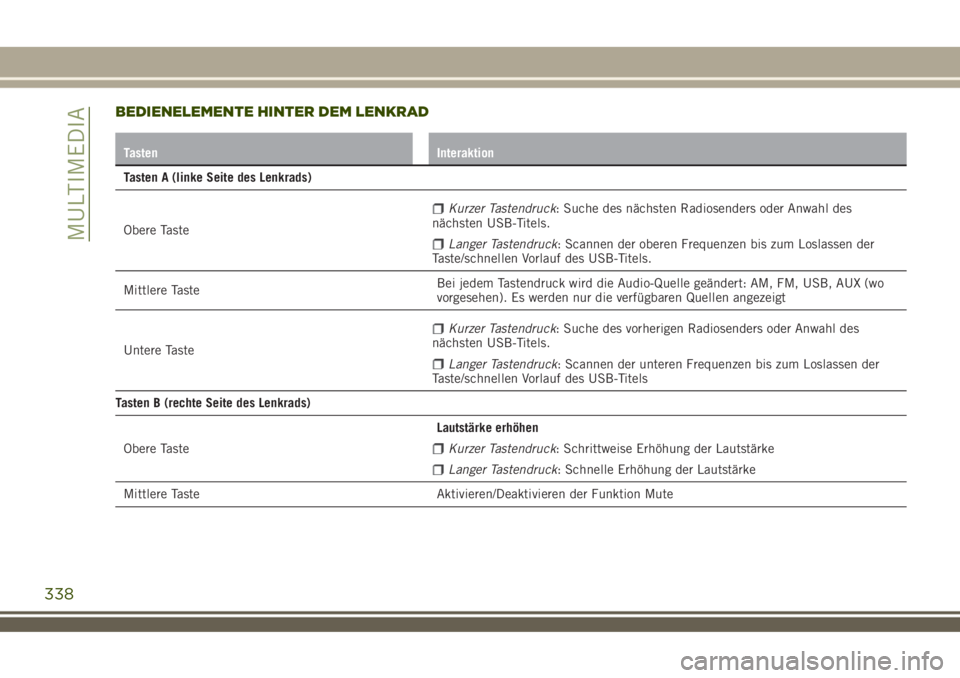

BEDIENELEMENTE HINTER DEM LENKRAD
Tasten Interaktion
Tasten A (linke Seite des Lenkrads)
Obere Taste
Kurzer Tastendruck: Suche des nächsten Radiosenders oder Anwahl des
nächsten USB-Titels.
Langer Tastendruck: Scannen der oberen Frequenzen bis zum Loslassen der
Taste/schnellen Vorlauf des USB-Titels.
Mittlere TasteBei jedem Tastendruck wird die Audio-Quelle geändert: AM, FM, USB, AUX (wo
vorgesehen). Es werden nur die verfügbaren Quellen angezeigt
Untere Taste
Kurzer Tastendruck: Suche des vorherigen Radiosenders oder Anwahl des
nächsten USB-Titels.
Langer Tastendruck: Scannen der unteren Frequenzen bis zum Loslassen der
Taste/schnellen Vorlauf des USB-Titels
Tasten B (rechte Seite des Lenkrads)
Obere TasteLautstärke erhöhen
Kurzer Tastendruck: Schrittweise Erhöhung der Lautstärke
Langer Tastendruck: Schnelle Erhöhung der Lautstärke
Mittlere Taste Aktivieren/Deaktivieren der Funktion Mute
338
MULTIMEDIA

Tasten Interaktion
Untere TasteLautstärke verringernKurzer Tastendruck: Schrittweise Verringerung der Lautstärke
Langer Tastendruck: Schnelle Verringerung der Lautstärke
339

„TOUCH SCREEN”-FUNKTION
Es handelt sich um ein „Touch
Screen”-System: Die verschiedenen
Funktionen werden durch Tippen auf die
Schaltflächen am Display angesteuert
(grafische Tasten).
Um eine Auswahl zubestätigen, die
Schaltfläche „OK” drücken.
Um auf die vorhergehende Seite
zurückzukehren, die Schaltfläche
(Löschen) antippen oder, je nach
aktiver Bildschirmseite,/Fertig.
BETRIEBSART RADIO
Nachdem der gewünschte Radiosender
ausgewählt worden ist, werden auf dem
Display folgende Informationen
angezeigt:
Im oberen Bereich: Anzeige des
Verzeichnisses der gespeicherten
Radiosender (Preset), der gegenwärtig
angehörte Sender wird hervorgehoben.
Im mittleren Bereich: Anzeige des Namens
des aktuellen Radiosenders.
Im linken Teil: Anzeige der Schaltflächen
„AN“, „FM“, „DAB“ (wo vorgesehen) für
die Auswahl der gewünschten Frequenz
(die Schaltfläche der gewählten Frequenz
wird hervorgehoben).Im rechten Teil: Anzeige der Schaltfläche
„Info“: zusätzliche Informationen zum
gehörten Sender.
Im unteren Bereich: Anzeige der folgenden
grafischen Tasten:
„Durchs.”: Verzeichnis der
verfügbaren Radiosender.
/Wahl des nächsten /
vorhergehenden Senders;
„Manuell eingeben“ : manuelle
Feineinstellung der Radiosender;
„Audio”: Zugriff auf die
Bildschirmseite „Audioeinstellungen”.
AUDIO-Menü
Zum Aufrufen des „Audio“-Menüs die
Schaltfläche „Audio“ auf der unteren
Displayseite antippen.
Mit dem Menü „Audio” können folgende
Einstellungen ausgeführt werden:
„Balance/Fader” (Einstellung der
Tonbalance links und rechts und vorne
und hinten)
„Equalizer” (wo vorgesehen)„Geschwind.abhäng.
Lautstärkeregelung”
(geschwindigkeitsabhängige
automatische Lautstärkeregelung)
„Loudness” (wo vorgesehen)„Lautstärkeanpassung AUX“ (aktiv nur
bei vorhandener und eingeschalteter
AUX-Quelle) (falls vorgesehen)
„Automatische Leistung“
„Auto-On Radio”„Radio aus b. Türöffn.“
MEDIA-MODUS
Die grafische Taste „Media” drücken, um
unter den verfügbaren die gewünschte
Audioquelle auszuwählen: USB,
Bluetooth®und AUX (wo vorgesehen).
ZUR BEACHTUNG Die Verwendung
von Applikationen, die auf tragbaren
Geräten vorhanden sind, könnte nicht
mit demUconnect™-System
kompatibel sein.
Nachdem der gewünschte Media-Modus
ausgewählt worden ist, werden auf dem
Display folgende Informationen
angezeigt:
Im oberen Teil: Anzeige der Informationen
über den laufenden Titel und der
folgenden grafischen Tasten:
„Wiederholen”: Wiederholung des
laufenden Titels
„Zufall”: zufällige Wiedergabe der TitelStand des Titels und Dauer.
Im mittleren Bereich: Anzeige von
Informationen über den laufenden Titel.
Im linken Bereich: Anzeige folgender
grafischer Tasten:
Angewählte Träger oder Audioquelle;„Quelle auswählen”: Auswahl der
gewünschten Audioquelle.
340
MULTIMEDIA

Im seitlichen rechten Bereich: Anzeige der
folgenden grafischen Tasten:
„Info”: zusätzliche Informationen zum
laufenden Titel.
„Tracks”: Verzeichnis der verfügbaren
Tracks.
Im unteren Teil: Anzeige der
Informationen über den laufenden Titel
und der folgenden grafischen Tasten:
„Bluetooth“: für dieBluetooth®-
Audioquelle , öffnet die Geräteliste;
„Durchsuchen“ für die USB-Quelle,
öffnet den Browser;
/: Wahl des vorhergehenden
/ nächsten Titels;
: Pause des laufenden Titels;„Audio”: Zugriff auf die
Bildschirmseite „Audioeinstellungen”.
Titelauswahl
Die Funktion „Titel” öffnet ein Fenster
mit der Liste der Titel, die abgespielt
werden.
Die Wahlmöglichkeiten hängen vom
angeschlossenen Gerät ab. So kann
beispielsweise auf einer USB-Vorrichtung
mit der Taste/dem Drehgriff TUNE
SCROLL / BROWSE ENTER bzw. mit den
grafischen Tasten
und, das
Verzeichnis der Interpreten, der
Musikarten und der Alben auf der
Vorrichtung durchgeblättert werden, je
nachdem, welche Informationen
gespeichert wurden.In jedem Verzeichnis kann mit der
grafischen Taste „ABC” zum
gewünschten Buchstaben in der Liste
gesprungen werden.
HINWEIS Diese Taste kann für einige
GeräteApple®deaktiviert werden.
HINWEIS Mit der Taste/dem Drehregler
TUNE SCROLL / BROWSE ENTER ist
kein Durchsuchen eines AUX-
Datenträgers möglich.
BLUETOOTH®-UNTERSTÜTZUNG
Der Modus wird aktiviert, indem ein
Bluetooth®-Audioträger mit gespeicherten
Musiktiteln mit dem System verkoppelt
wird.
KOPPLUNG EINES
BLUETOOTH®-AUDIOTRÄGERS
Zum Koppeln einesBluetooth®-
Audiogerätes wie folgt vorgehen:
DieBluetooth®-Funktion am
Audiogerät aktivieren.
Die grafische Taste „Media” am
Display drücken.
Die grafische Taste „Quelle
auswählen” drücken.
DieBluetooth®-Medienunterstützung
wählen.
Die grafische Taste „Gerät
hinzufügen” drücken.
Uconnect™auf demBluetooth®-
Audiogerät suchen (während der
Kopplung erscheint auf dem Display eine
Seite, die den aktuellen Stand des
Vorgangs anzeigt).
Wenn der Audioträger dies verlangt,
den auf dem Systemdisplay angezeigten
PIN-Code eingeben und den auf dem
Audioträger angezeigten PIN bestätigen.
Sobald der Kopplungsvorgang
erfolgreich beendet ist, wird auf dem
Display eine Bildschirmseite angezeigt.
Wird die Frage mit „Ja” beantwortet,
wird derBluetooth®-Audioträger als
Favorit registriert (der Datenträger hat vor
anderen, nachträglich registrierten
Datenträgern Vorrang). Wird „Nein”
gewählt, hängt die Vorrangigkeit vom
Zeitpunkt der Verbindungsherstellung ab.
Das Audiogerät, das als letztes
eingebunden worden ist, hat den
höchsten Vorrang.
Die Kopplung eines Audiogerätes kann
auch durch Drücken der grafischen Taste
„Telefon” auf dem Display und durch
Wählen der Option „Einstellungen” oder
aus dem Menü der Einstellungen über
die Option „Telefon/Bluetooth” erfolgen.
341

HINWEIS Wird der Gerätename über die
Bluetooth®-Einstellungen des Telefons
(wo vorgesehen) geändert und das
Telefon anschließend über USB nach
vorherigerBluetooth®-Verbindung
angeschlossen, kann es vorkommen, dass
das Radio den abgespielten Titel ändert.
Um Funktionsstörungen nach einem
Software-Update des Telefons zu
vermeiden, wird empfohlen, das Telefon
aus der Liste der mit dem Radio
gekoppelten Geräte zu entfernen, die
vorherige Kopplung des Systems
ebenfalls aus der Liste der
Bluetooth®-Geräte am Telefon löschen
und eine neue Einstellung vornehmen.
ZUR BEACHTUNG Geht die
Verbindung zwischenBluetooth®-
Mobiltelefon und System verloren,
schlagen Sie in der
Bedienungsanleitung des
Mobiltelefons nach.
USB- / AUX-QUELLE
USB-Quelle
Im Fahrzeug befinden sich am
Mitteltunnel ein USB-/AUX-Anschluss
und in der vorderen Armlehne ein
USB-Anschluss.Wird ein USB-Gerät bei eingeschaltetem
Autoradio angeschlossen, beginnt die
Wiedergabe der im Gerät gespeicherten
Titel, wenn die Funktion „AutoPlay“ des
Menüs „Audio“ auf „ON“ gestellt ist.
AUX-Quelle
(wo vorgesehen)
Um den AUX-Modus zu aktivieren muss
ein entsprechendes Gerät an der
AUX-Buchse im Fahrzeug angeschlossen
werden. Wird ein Gerät an der
AUX-Buchse angeschlossen, beginnt das
System mit der Wiedergabe der
angeschlossenen AUX-Audioquelle, falls
diese sich bereits im Wiedergabemodus
befindet.
Die Lautstärke mit der Taste/dem Knopf
VOLUME amUconnect™oder über den
Einstellknopf der Lautstärke der
angeschlossenen Vorrichtung einstellen.
Die Funktion „Lautstärkeanpassung
AUX” ist in den Einstellungen „Audio“
nur anwählbar, wenn die AUX-Quelle
aktiv ist.
HINWEISE
Die Funktionen des an die AUX-Buchse
angeschlossenen Geräts werden direkt
vom Gerät verwaltet: Es ist somit nicht
möglich, über die Frontblenden-/
Lenkradbedienungen, Titel/Ordner/Playlisten zu ändern oder Anfang/Ende/
Pausen der Wiedergabe zu kontrollieren.
Um ein eventuelles Rauschen aus den
Lautsprechern zu vermeiden, sollte das
AUX-Kabel nach dem Trennen des
tragbaren Audiogerätes auch vom
AUX-Anschluss getrennt werden.
TELEFONMODUS
Aktivierung der Betriebsart Telefon.
Zum Aktivieren des Telefon-Modus die
grafische Taste „Telefon“ auf dem
Display drücken.
HINWEIS Für eine Auflistung der
kompatiblen Mobiltelefone und der
unterstützten Funktionen die Seite
www.driveuconnect.eu aufsuchen.
Mithilfe der auf dem Display angezeigten
grafischen Tasten bestehen folgende
Möglichkeiten:
Wählen einer Telefonnummer (unter
Zuhilfenahme der grafischen Tastatur auf
dem Display),
Anzeigen und Anrufen der Kontakte im
Adressbuch des Mobiltelefons.
Anzeigen und Anrufen der Kontakte in
den Verzeichnissen der zuletzt erhaltenen
Anrufe.
Kopplung von bis zu 10 Telefonen/
Audiogeräten für einen einfacheren und
schnelleren Zugriff und
Verbindungsaufbau,
342
MULTIMEDIA
