2018 JEEP RENEGADE Betriebsanleitung (in German)

In Europa gilt für Rückhaltesysteme für
Kinder die Norm ECE-R44, die nach
5 Gewichtsgruppen unterteilt:
Gruppe Gewichtsgruppen
Gruppe 0bis 10 kg
Körpergewicht
Gruppe 0+bis 13 kg
Körpergewicht
Gruppe 19-18kg
Körpergewicht
Gruppe 215-25kg
Körpergewicht
Gruppe 322-36kg
Körpergewicht
Zusätzlich zur Norm ECE-R44 gilt seit
Kurzem auch die ECE-Regelung
R-129 mit der Definition der
Eigenschaften der neuen i-Size-
Kindersitze (siehe Angaben im Abschnitt
„Eignung der Fahrgastsitze für die
Verwendung von i-Size-Kindersitzen”).
Alle Rückhaltevorrichtungen müssen auf
einer sachgerecht befestigten Plakette
am Kindersitz, die nicht entfernt werden
darf, mit den Zulassungsdaten und dem
Kontrollzeichen versehen sein.Im Zubehör von Lineaccessori MOPAR
®sind für jede Gewichtsgruppe geeignete
Kindersitze erhältlich. Es wird diese
Auswahl empfohlen, da sie eigens für die
Jeep-Fahrzeuge entwickelt und getestet
wurden.
ZUR BEACHTUNG Bei einigen
Universalsitzen muss für den korrekten
Einbau im Fahrzeug ein vom
Sitzhersteller separat erhältliches
Zubehör (Basisteil) verwendet werden.
Daher empfiehlt FCA, dass Sie vor dem
Kauf des Fahrzeugs mit Ihrem Händler
einen Montagetest durchführen, damit
Sie den gewünschten Sitz auf Ihrem
Fahrzeug installieren können.
EINBAU DES KINDERSITZES MIT
DEN SICHERHEITSGURTEN
92) 93) 94) 99)
Die universellen Kindersitze, die mit den
Sicherheitsgurten des Fahrzeugs
befestigt werden, sind gemäß der
ECE-Norm R44 zugelassen und sind in
verschiedene Gewichtsgruppen unterteilt.
ZUR BEACHTUNG Die Abbildungen
dienen nur zu Montagezwecken. Den
Kindersitz gemäß der Anleitung
montieren, die dem Kindersitz
beiliegen muss.
GRUPPE 0 und 0+
Kinder mit bis zu 13 kg Gewicht müssen
in einem nach hinten ausgerichteten
Kindersitz transportiert werden, Abb.
Abb. 87, die bei starken
Geschwindigkeitsverringerungen, dank
der Kopfabstützung, keine Belastungen
des Halses verursacht.
Der Kindersitz ist durch die
Sicherheitsgurte des Fahrzeugs befestigt,
wie in Abb. 87 angegeben, und muss das
Kind durch die eingebauten Gurte
zurückhalten.
87J0A0170C
127

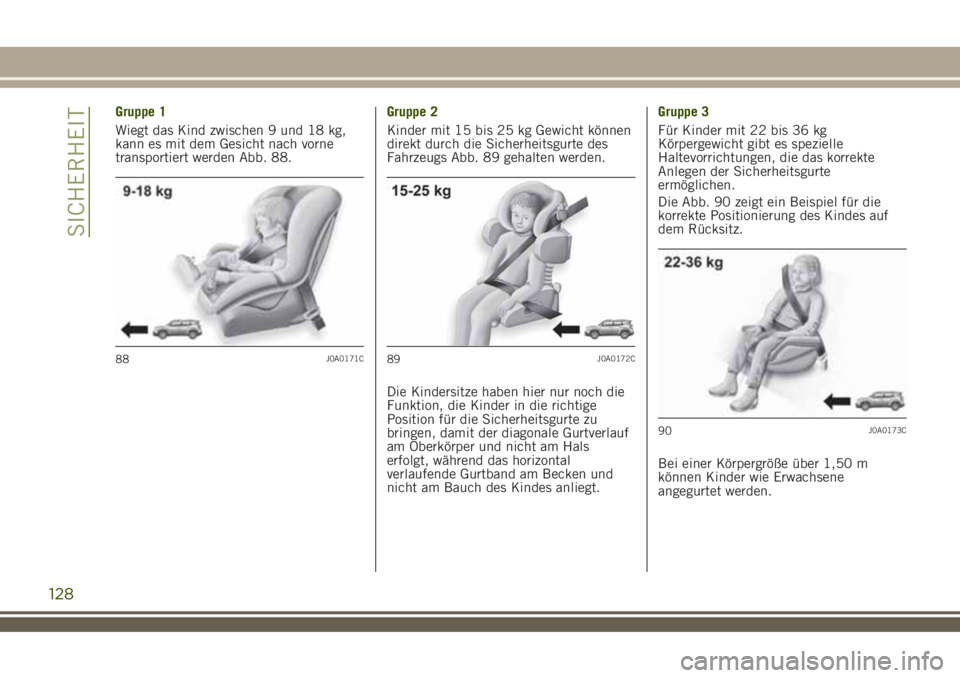

Gruppe 1
Wiegt das Kind zwischen 9 und 18 kg,
kann es mit dem Gesicht nach vorne
transportiert werden Abb. 88.Gruppe 2
Kinder mit 15 bis 25 kg Gewicht können
direkt durch die Sicherheitsgurte des
Fahrzeugs Abb. 89 gehalten werden.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige
Position für die Sicherheitsgurte zu
bringen, damit der diagonale Gurtverlauf
am Oberkörper und nicht am Hals
erfolgt, während das horizontal
verlaufende Gurtband am Becken und
nicht am Bauch des Kindes anliegt.Gruppe 3
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.
Die Abb. 90 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angegurtet werden.
88J0A0171C89J0A0172C
90J0A0173C
128
SICHERHEIT

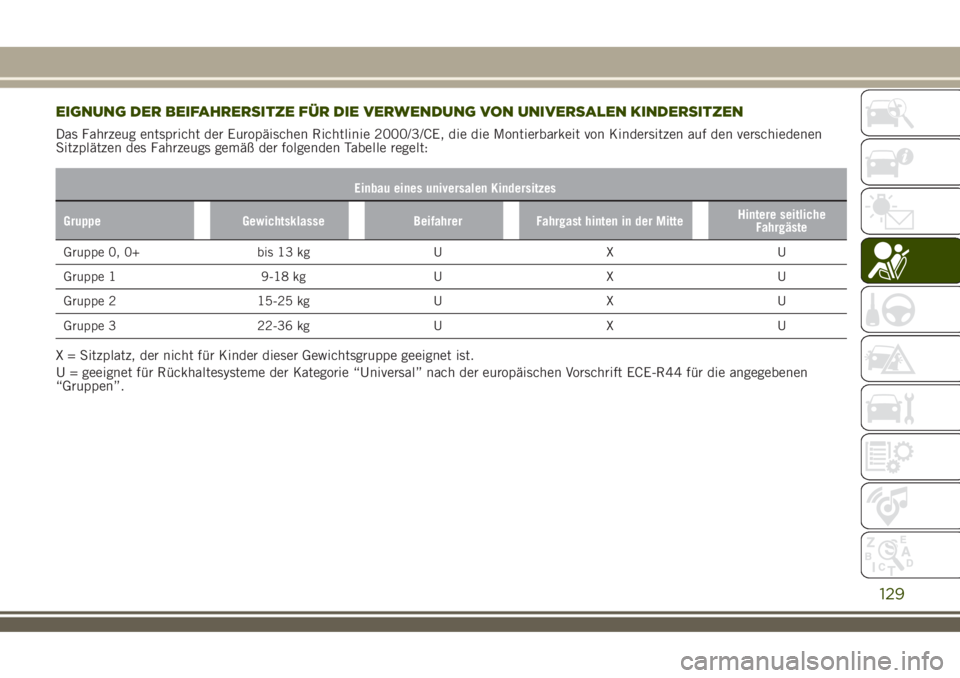

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSALEN KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Einbau eines universalen Kindersitzes
Gruppe Gewichtsklasse Beifahrer Fahrgast hinten in der MitteHintere seitliche
Fahrgäste
Gruppe 0, 0+ bis 13 kg U X U
Gruppe 1 9-18 kg U X U
Gruppe 2 15-25 kg U X U
Gruppe 3 22-36 kg U X U
X = Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U = geeignet für Rückhaltesysteme der Kategorie “Universal” nach der europäischen Vorschrift ECE-R44 für die angegebenen
“Gruppen”.
129

EINBAU EINES
ISOFIX-KINDERSITZES
95) 96) 97) 98) 100)
Die hinteren seitlichen Sitzplätze sind
mit ISOFIX-Verankerungen für die
einfache, schnelle und sichere
Befestigung von Kindersitzen versehen.
Das ISOFIX-System ermöglicht den
Einbau von ISOFIX-Rückhaltesystemen
ohne Einsatz der Sicherheitsgurte des
Fahrzeugs, sondern durch direkte
Befestigung des Kindersitzes an drei
Verankerungen im Fahrzeug. Eine
gemischte Montage mit normalen
Kindersitzen und Kindersitzen ISOFIX ist
für die verschiedenen Sitzplätze im
Fahrzeug möglich.
Haken Sie den ISOFIX-Kindersitz in den
unteren Metallverankerungen A
Abb. 91 die sich am Vereinigungspunkt
zwischen hinterem Kissen und
Rückenlehne befinden und befestigen
Sie dann den oberen Gurt (des
Kindersitzes) an der entsprechenden
Verankerung B hinter der Rückenlehne
im unteren Teil.Als Beispiel wird in Abb. 92 ein
ISOFIX-Kindersitz gezeigt, der für die
Gewichtsgruppe 1 gedacht ist.ZUR BEACHTUNG Die Abbildung
Abb. 92 gibt nur Aufschluss über die
Montage. Den Kindersitz gemäß der
Anleitung montieren, die dem
Kindersitz beiliegen muss.
91J0A0325C
92J0A0174C
130
SICHERHEIT

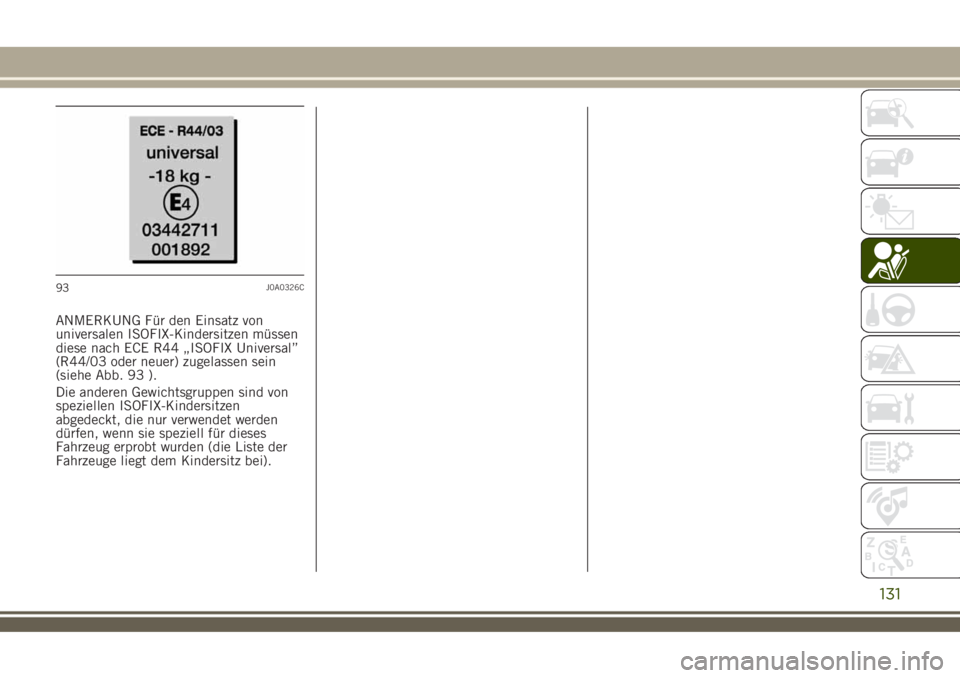

ANMERKUNG Für den Einsatz von
universalen ISOFIX-Kindersitzen müssen
diese nach ECE R44 „ISOFIX Universal”
(R44/03 oder neuer) zugelassen sein
(siehe Abb. 93 ).
Die anderen Gewichtsgruppen sind von
speziellen ISOFIX-Kindersitzen
abgedeckt, die nur verwendet werden
dürfen, wenn sie speziell für dieses
Fahrzeug erprobt wurden (die Liste der
Fahrzeuge liegt dem Kindersitz bei).
93J0A0326C
131

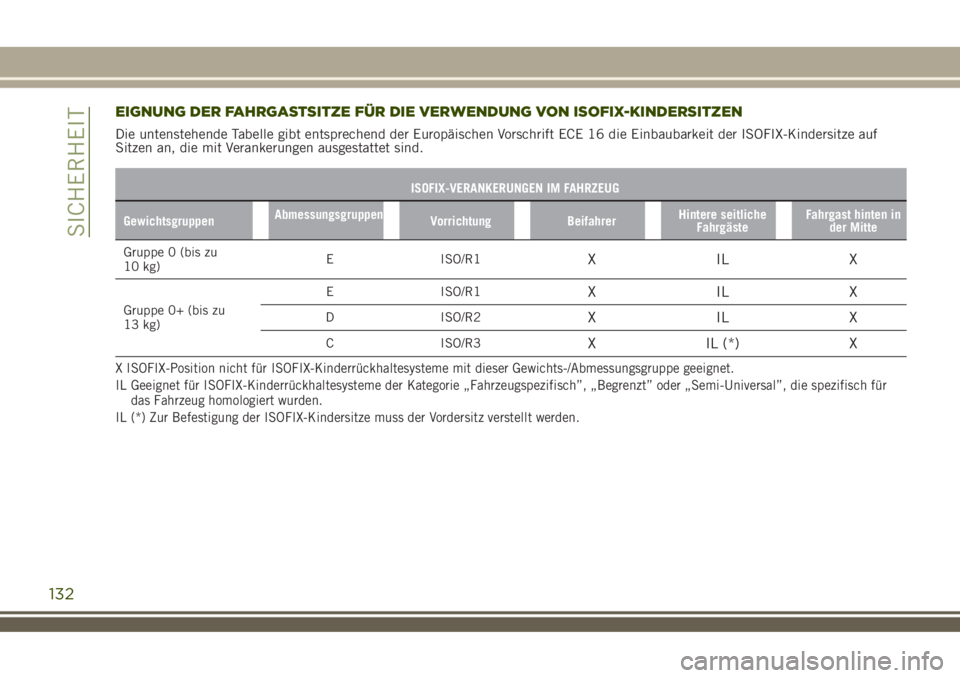

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON ISOFIX-KINDERSITZEN
Die untenstehende Tabelle gibt entsprechend der Europäischen Vorschrift ECE 16 die Einbaubarkeit der ISOFIX-Kindersitze auf
Sitzen an, die mit Verankerungen ausgestattet sind.
ISOFIX-VERANKERUNGEN IM FAHRZEUG
GewichtsgruppenAbmessungsgruppen
Vorrichtung BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
Gruppe 0 (bis zu
10 kg)E ISO/R1XILX
Gruppe 0+ (bis zu
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Abmessungsgruppe geeignet.
IL Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die spezifisch für
das Fahrzeug homologiert wurden.
IL (*) Zur Befestigung der ISOFIX-Kindersitze muss der Vordersitz verstellt werden.
132
SICHERHEIT

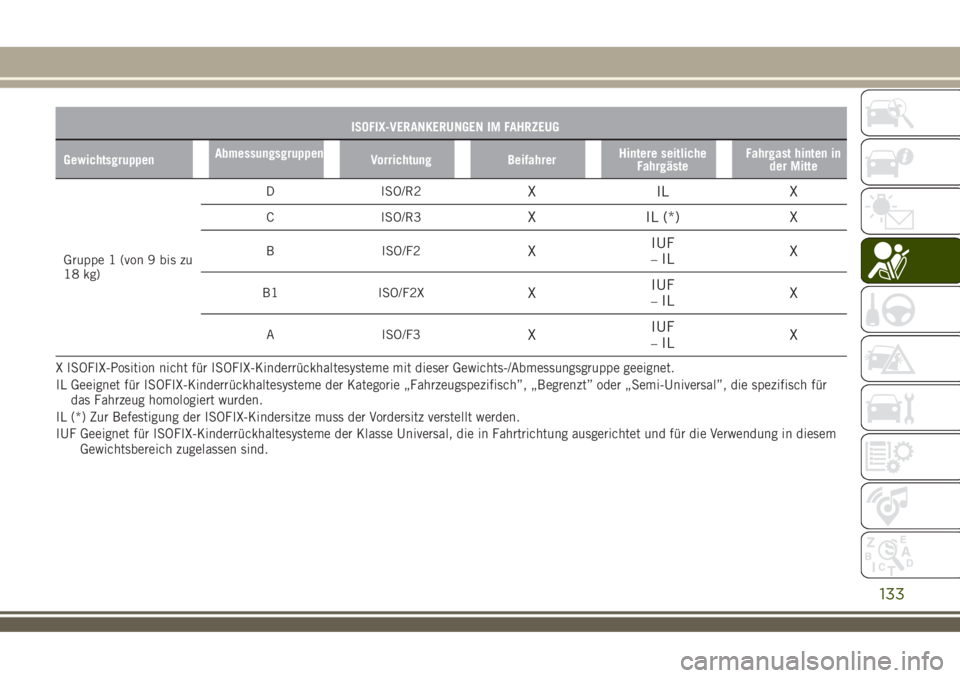

ISOFIX-VERANKERUNGEN IM FAHRZEUG
GewichtsgruppenAbmessungsgruppen
Vorrichtung BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
Gruppe 1 (von 9 bis zu
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF–ILX
B1 ISO/F2XXIUF–ILX
A ISO/F3XIUF–ILX
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Abmessungsgruppe geeignet.
IL Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die spezifisch für
das Fahrzeug homologiert wurden.
IL (*) Zur Befestigung der ISOFIX-Kindersitze muss der Vordersitz verstellt werden.
IUF Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem
Gewichtsbereich zugelassen sind.
133

EIGNUNG DER FAHRGASTSITZE
FÜR DIE VERWENDUNG VON
i-Size-KINDERSITZEN
Die äußeren Rücksitzplätze sind für die
i-Size-Kindersitze der neuesten
Generation ausgelegt.
Diese entsprechend der i-Size Regelung
(ECE R129) gebauten und zugelassenen
Kindersitze versichern einen absolut
sicheren Transport der Kinder im Auto:
Kinder müssen bis zum 15.
Altersmonat entgegen der Fahrtrichtung
transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle von
Seitenaufprallen.
Förderung des Einsatzes des sicheren
ISOFIX-Systems, mit dem falsche
Sitzbefestigungen vermieden werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung der
Körpergröße des Kindes und nicht des
Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz:
i-Size-Kindersitze sind als „Super
ISOFIX” zu betrachten, da sie sowohl an
den für die i-Size vorgesehenen als auch
an den für die ISOFIX geeigneten
Positionen (ECE R44) befestigt werden
können.ANMERKUNG Die für die i-Size-
Kindersitze freigegebenen Plätze sind
mit dem Symbol
Abb. 94 gekennzeichnet.
94J0A0450C
134
