Die Blockierung B Abb. 150 lösen.Den elektrischen Stecker über die
Vorrichtung C trennen.
Die hintere Leuchtengruppe nach
außen, wie in der Abbildung
Abb. 151 gezeigt entfernen.
Die vier Befestigungsschrauben D
Abb. 152 lösen und den Lampenhalter
ausbauen.
Die betroffene Lampe ersetzen
(Abb. 153: E/G = Bremslicht, F =
Richtungsanzeiger) (die Lampen E und G
leuchten immer gleichzeitig).
Die neue Lampe einbauen,
sicherstellen dass sie korrekt befestigt
ist.
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
207

Den Lampensockel wieder korrekt in
die hintere Leuchtengruppe einbauen
und die vier Befestigungsschrauben
anziehen.
Die Leuchtengruppe an das Fahrzeug
montieren.
Die Befestigung der hinteren
Leuchtengruppe eindrehen und den
elektrischen Stecker wieder anschließen.
Die Klappe A Abb. 149 wieder
anbringen und sicherstellen, dass sie
einwandfrei sitzt.
Die Kofferraumklappe wieder
schließen.

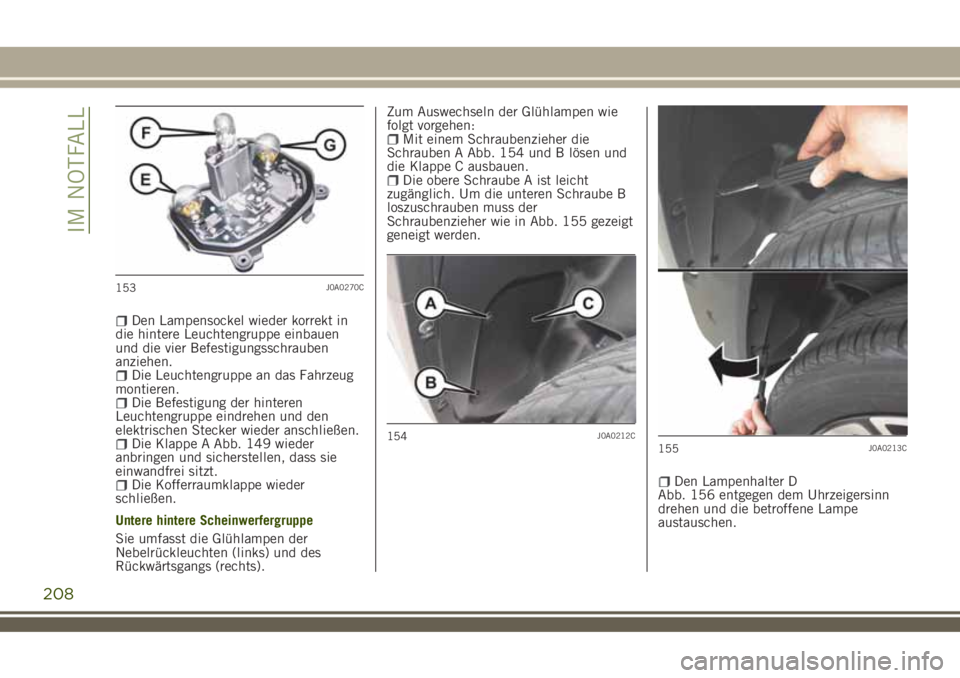

Untere hintere Scheinwerfergruppe
Sie umfasst die Glühlampen der
Nebelrückleuchten (links) und des
Rückwärtsgangs (rechts).Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Mit einem Schraubenzieher die
Schrauben A Abb. 154 und B lösen und
die Klappe C ausbauen.
Die obere Schraube A ist leicht
zugänglich. Um die unteren Schraube B
loszuschrauben muss der
Schraubenzieher wie in Abb. 155 gezeigt
geneigt werden.
Den Lampenhalter D
Abb. 156 entgegen dem Uhrzeigersinn
drehen und die betroffene Lampe
austauschen.
153J0A0270C
154J0A0212C155J0A0213C
208
IM NOTFALL

Die neue Lampe einbauen,
sicherstellen dass sie korrekt befestigt
ist.
Den Lampensockel wieder einsetzen
und im Uhrzeigersinn drehen, wobei die
richtige Befestigung zu prüfen ist.
Die Klappe C wieder korrekt anbringen
und die Schrauben festziehen.
Dritte Bremsleuchte
Bei der dritten Bremsleuchte handelt es
sich um LEDs Zum Austausch ist es
empfehlenswert, sich immer an das
Jeep-Servicenetz zu wenden.Kennzeichenleuchten
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Die Streuscheiben A
Abb. 157 ausbauen.
Den Lampensockel im Uhrzeigersinn
drehen und die Lampen herausziehen.
Die neuen Lampen einsetzen, wobei
darauf zu achten ist, dass diese richtig in
den Lampensockeln stecken.
Die Scheiben wieder einsetzen.
ZUR BEACHTUNG
150)Vor dem Austausch der Lampe
warten, bis sich die Auspuffleitungen
abgekühlt haben:
VERBRENNUNGSGEFAHR!
151)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr
führen.
152)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
156J0A0302C
157J0A0444C
209

ZUR BEACHTUNG
76)Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt der
durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die
Intensität des ausgestrahlten Lichts und
die Dauerhaftigkeit der Leuchte kann
ebenfalls beeinträchtigt werden. Bei
versehentlicher Berührung kann der
Glühlampenkolben mit einem mit Alkohol
befeuchteten Lappen gesäubert werden.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES

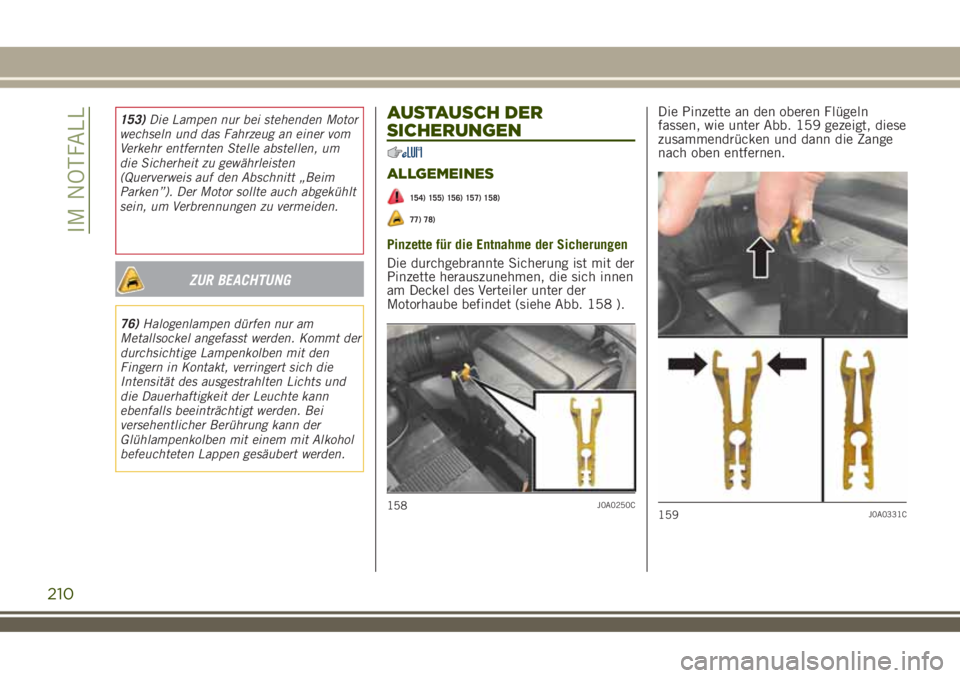

154) 155) 156) 157) 158)
77) 78)
Pinzette für die Entnahme der Sicherungen
Die durchgebrannte Sicherung ist mit der
Pinzette herauszunehmen, die sich innen
am Deckel des Verteiler unter der
Motorhaube befindet (siehe Abb. 158 ).Die Pinzette an den oberen Flügeln
fassen, wie unter Abb. 159 gezeigt, diese
zusammendrücken und dann die Zange
nach oben entfernen.
158J0A0250C159J0A0331C
210
IM NOTFALL
153)Die Lampen nur bei stehenden Motor
wechseln und das Fahrzeug an einer vom
Verkehr entfernten Stelle abstellen, um
die Sicherheit zu gewährleisten
(Querverweis auf den Abschnitt „Beim
Parken”). Der Motor sollte auch abgekühlt
sein, um Verbrennungen zu vermeiden.

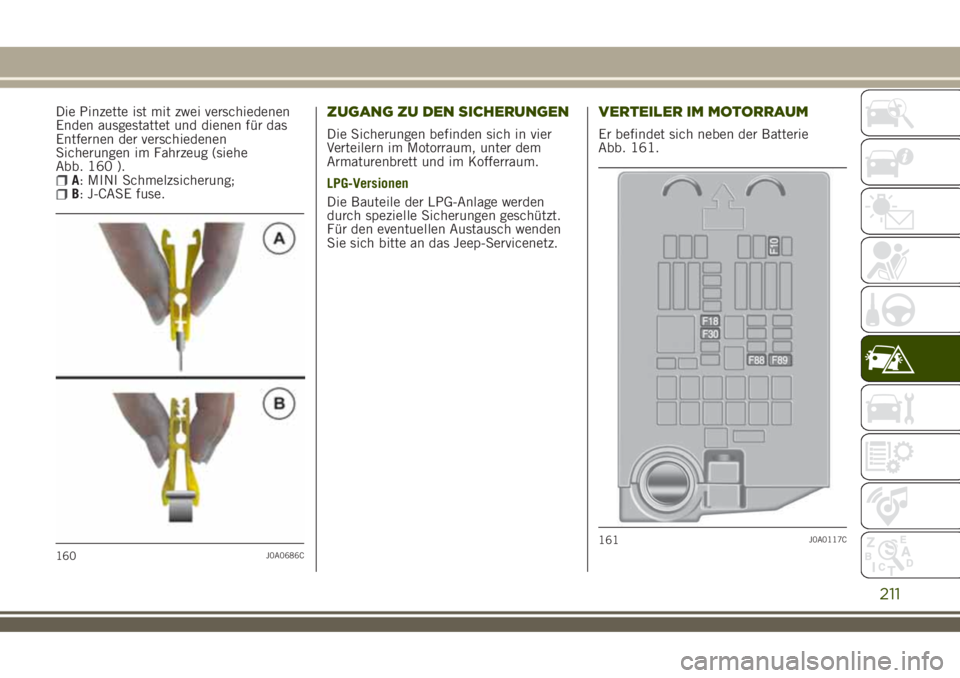

Die Pinzette ist mit zwei verschiedenen
Enden ausgestattet und dienen für das
Entfernen der verschiedenen
Sicherungen im Fahrzeug (siehe
Abb. 160 ).
A: MINI Schmelzsicherung;B: J-CASE fuse.
ZUGANG ZU DEN SICHERUNGEN
Die Sicherungen befinden sich in vier
Verteilern im Motorraum, unter dem
Armaturenbrett und im Kofferraum.
LPG-Versionen
Die Bauteile der LPG-Anlage werden
durch spezielle Sicherungen geschützt.
Für den eventuellen Austausch wenden
Sie sich bitte an das Jeep-Servicenetz.
VERTEILER IM MOTORRAUM
Er befindet sich neben der Batterie
Abb. 161.
160J0A0686C161J0A0117C
211

Die Befestigungsschraube lösen und den
Deckel des Sicherungskastens entfernen.
Vorgehen:
Die Schraube A Abb. 162 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Die Schraube langsam entgegen dem
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird (nicht
forcieren).
Die Schraube wieder langsam lösen.Die erfolgte Öffnung wird durch das
Hervortreten des gesamten
Schraubenkopfes aus dem eigenen Sitz
angezeigt.
Den Deckel B Abb. 162 wie in der
Abbildung gezeigt nach oben schieben
und entfernen.Die Nummerierung zur Kennzeichnung
des elektrischen Bauteils, das jeder
Sicherung entspricht, ist auf der
Rückseite der Abdeckung sichtbar. Nach
Ersatz der Sicherung immer
sicherstellen, dass der Deckel B des
Verteilers richtig geschlossen wurde.
Einbau des Deckels des Verteilers und
Festziehen der Schraube
Vorgehen:
Den Deckel B Abb. 162 korrekt am
Verteiler befestigen und von oben nach
unten schließen.
Die Schraube A Abb. 162 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Die Schraube langsam im
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird (nicht
forcieren).
Die Schraube wieder langsam lösen.Der korrekte Verschluss ist durch die
Befestigung des ganzen Schraubenkopfes
in der Aufnahme gewährleistet.
VERTEILER AM
ARMATURENBRETT
Das Steuergerät Abb. 163 befindet sich
auf der linken Seite der Lenksäule und
die Sicherungen sind von der Unterseite
des Armaturenbretts frei zugänglich.Die Sicherungen über das Jeep-
Kundendienstnetz ersetzen lassen.
162J0A0116C
163J0A0114C
212
IM NOTFALL

VERTEILER IM KOFFERRAUM
Um zu den Schmelzsicherungen zu
gelangen, die Vorrichtung A
Abb. 164 öffnen und die Klappe B
entfernen.
164J0A0295C
213

Je nach Ausstattungen des Fahrzeugs kann der Verteiler A bzw. der Verteiler B vorhanden sein (siehe Abb. 165).
A: Verteiler Nr.1
A: Verteiler Nr.2
165J0A0324C
214
